Vỏ đồng hồ đo độ ẩm tùy chỉnh cho hộp khô

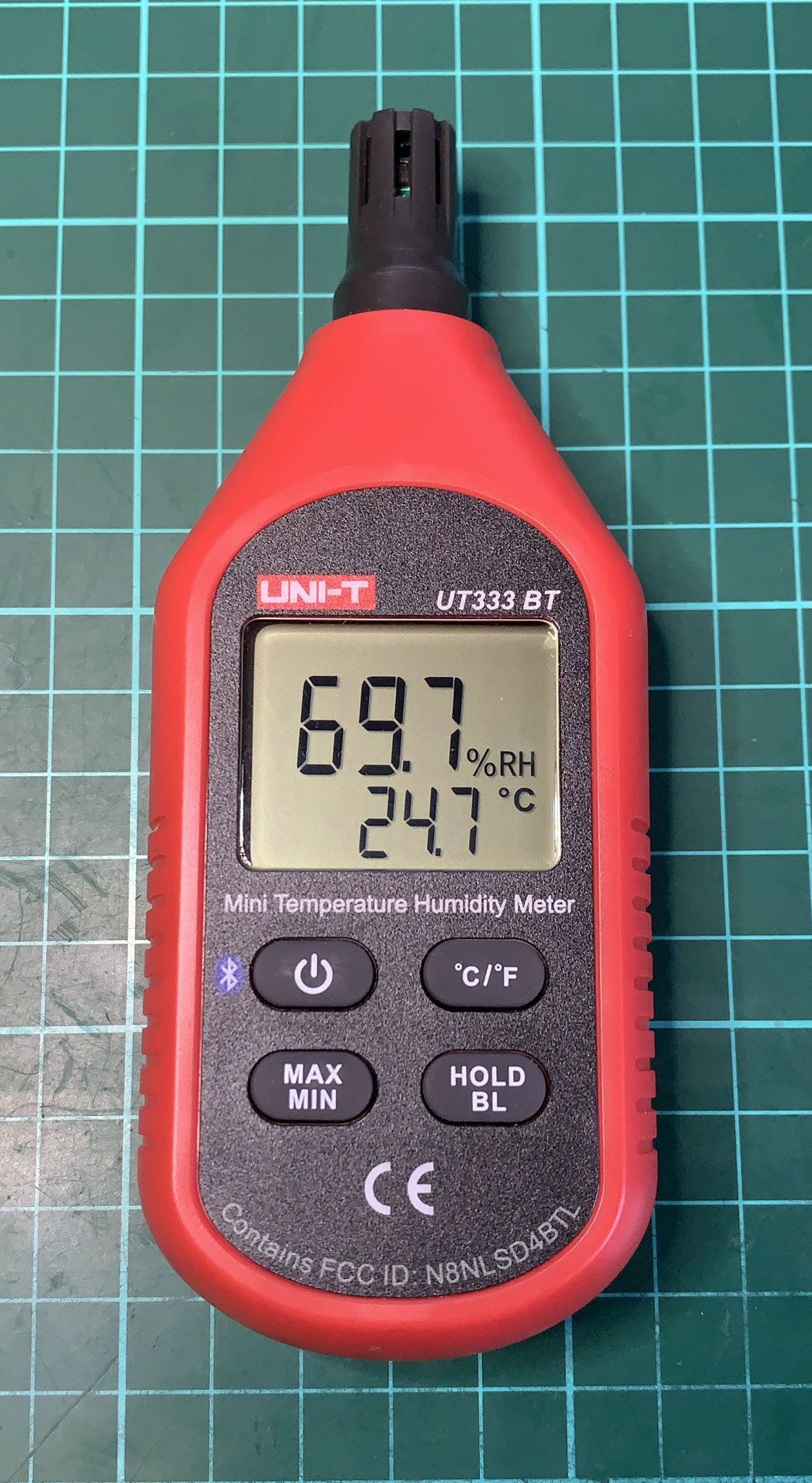

Tôi muốn một đồng hồ đo độ ẩm chính xác hợp lý cho hộp khô của mình. Vì tôi bắt đầu sử dụng nylon, các chỉ số độ ẩm cần đo ở mức độ ẩm rất thấp. Đồng hồ UNI-T333BT đáp ứng yêu cầu của tôi. Nó có thể đo mức độ ẩm xuống tới 0%; thật ấn tượng!

Đồng hồ UNI-T đi kèm với một vỏ không phù hợp để gắn lên hộp khô của tôi. Ngoài ra, tôi muốn đồng hồ hiển thị chỉ số mọi lúc. Đồng hồ cũng bao gồm khả năng giám sát từ xa qua Bluetooth.

Tất cả khả năng đo lường này có nghĩa là cần một pin có dung lượng lớn hơn. Trong khi đó, tôi đã bao gồm một mạch sạc pin với cổng sạc USB Type C. Pin lớn hơn giúp đồng hồ có khả năng hoạt động liên tục trong nhiều tháng giữa các lần sạc.

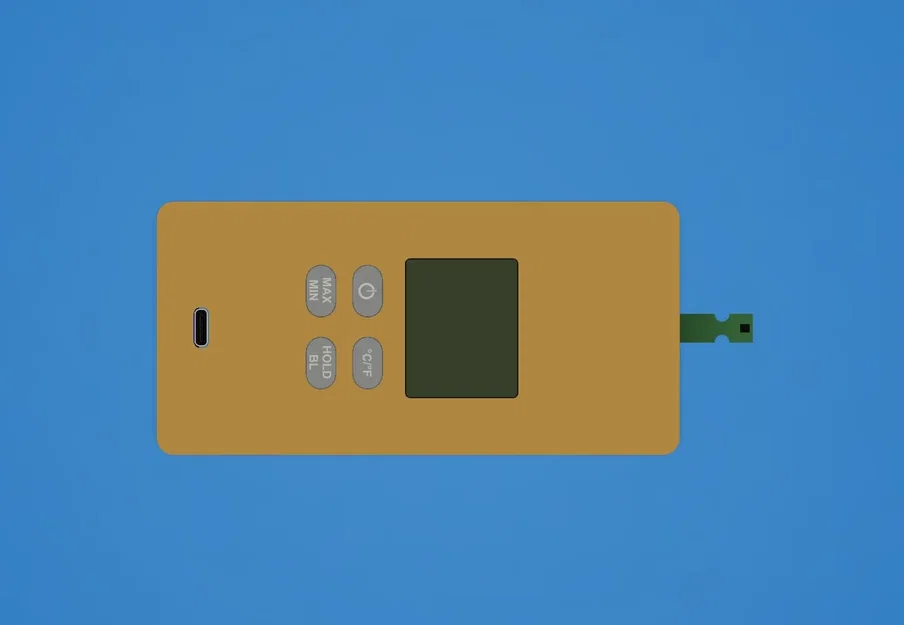

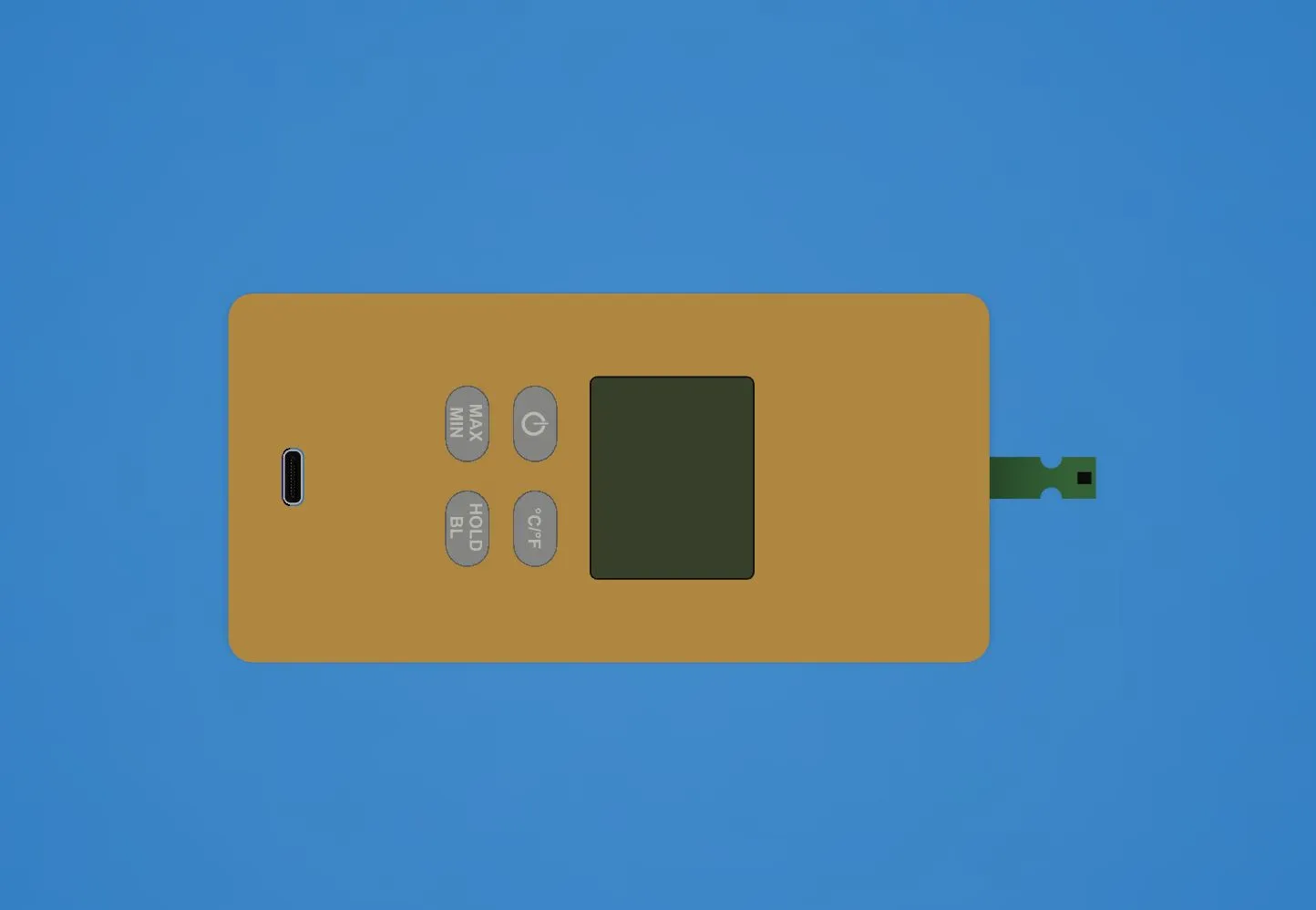

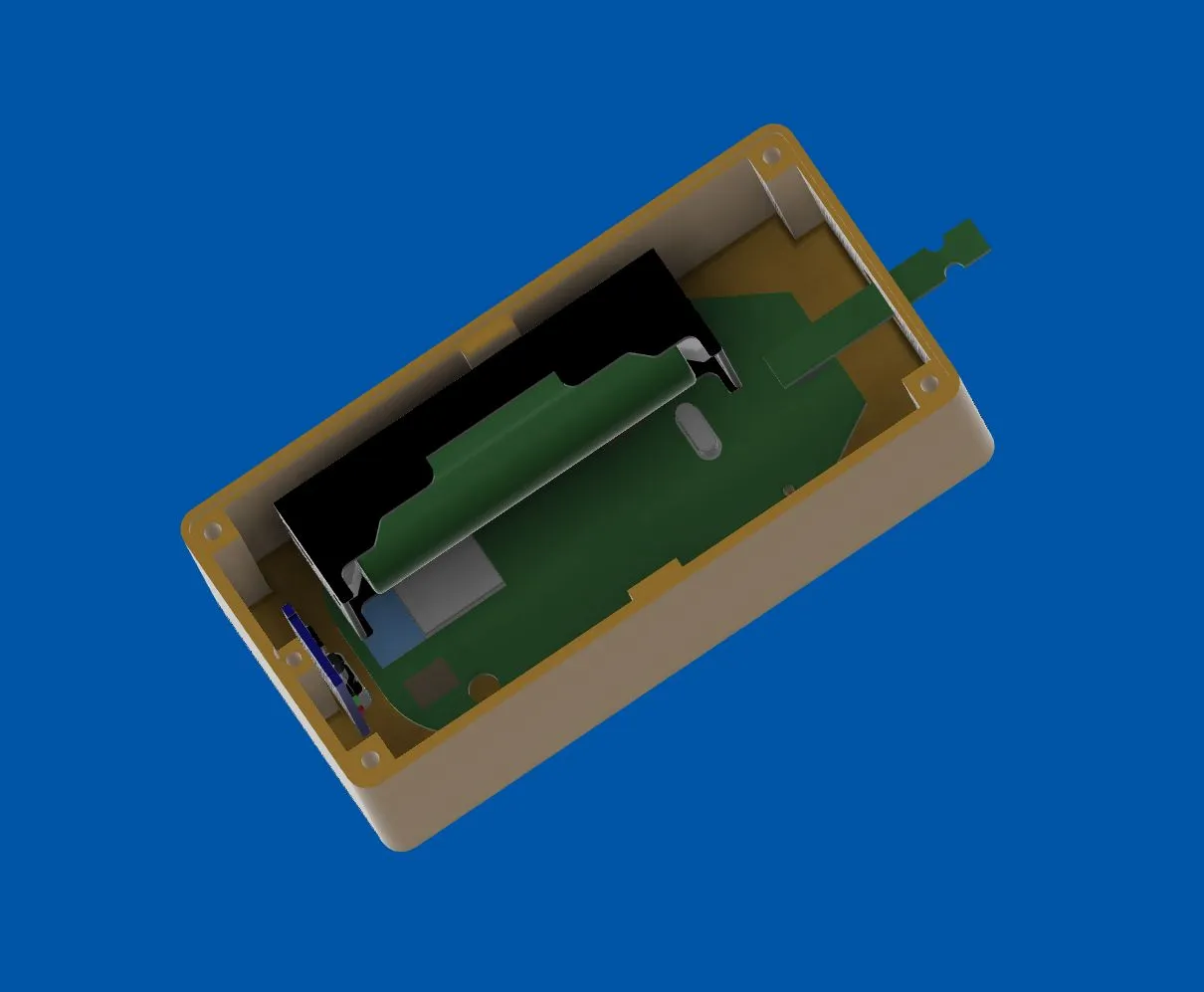

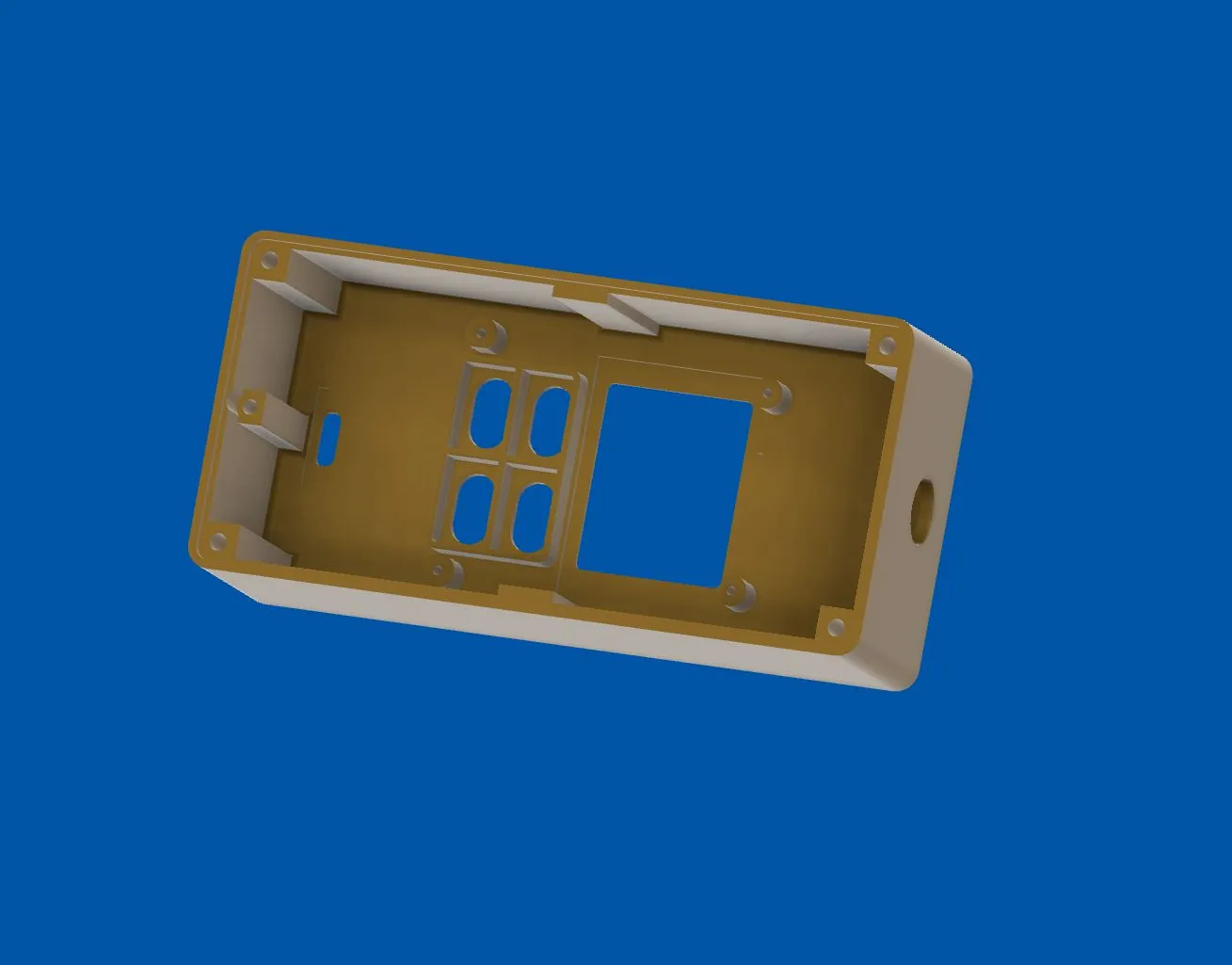

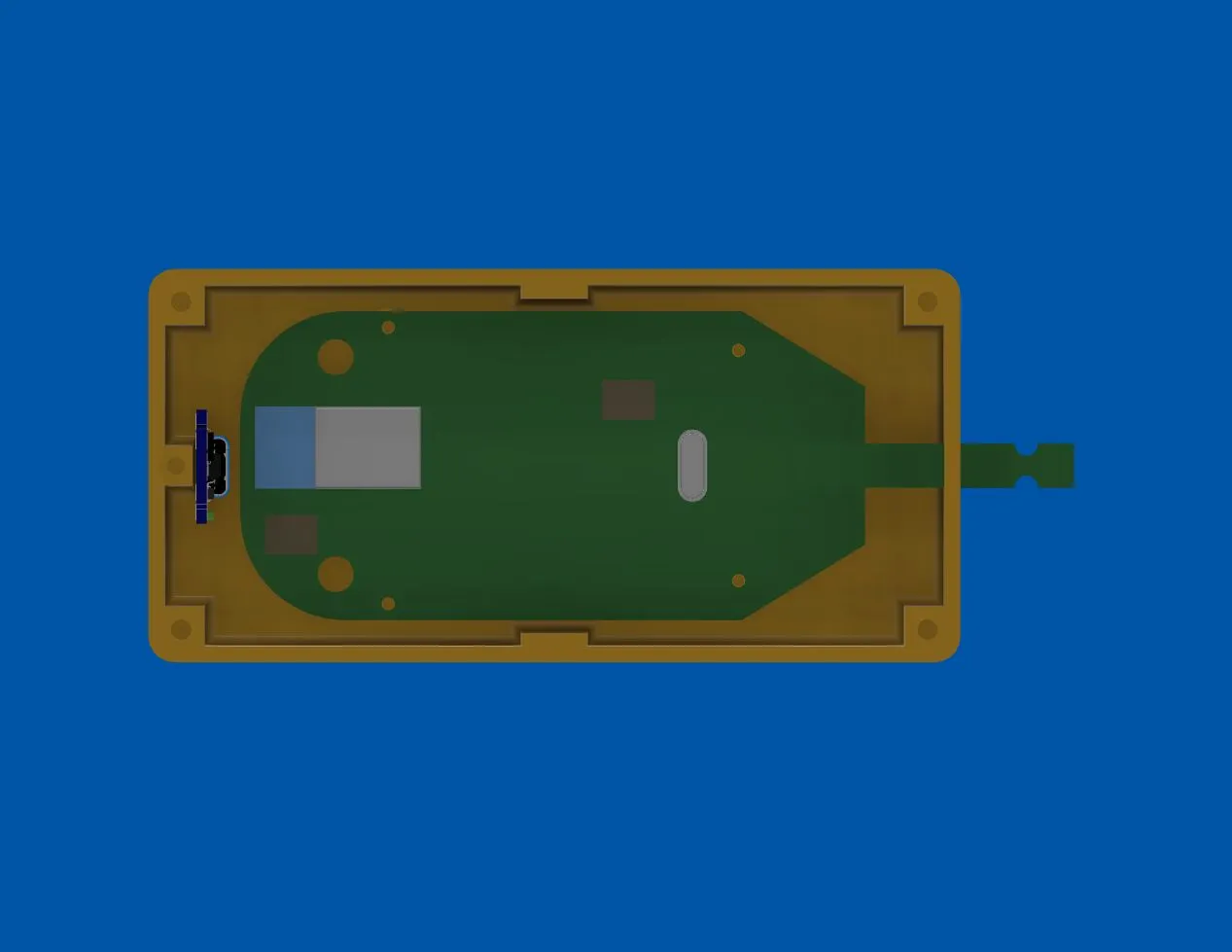

Các yêu cầu đã chuyển thành nhu cầu về một vỏ lớn hơn để chứa các bản sửa đổi. Tôi đã thiết kế một vỏ 3D tùy chỉnh để phù hợp với các linh kiện của đồng hồ và các linh kiện điện tử mới.

Hộp đồng hồ đã được sửa đổi dự định sẽ được dán vào bên hông hộp khô của tôi bằng băng dính hai mặt. Hộp khô cần một lỗ nhỏ để các nút và ổ cắm USB C có thể được tiếp cận từ bên ngoài.

Danh sách các linh kiện: - Đồng hồ đo độ ẩm UNI-T UT333BT - Mô-đun BMS USB C 1S 4056 - Giá đỡ pin 18650 - Pin 18650

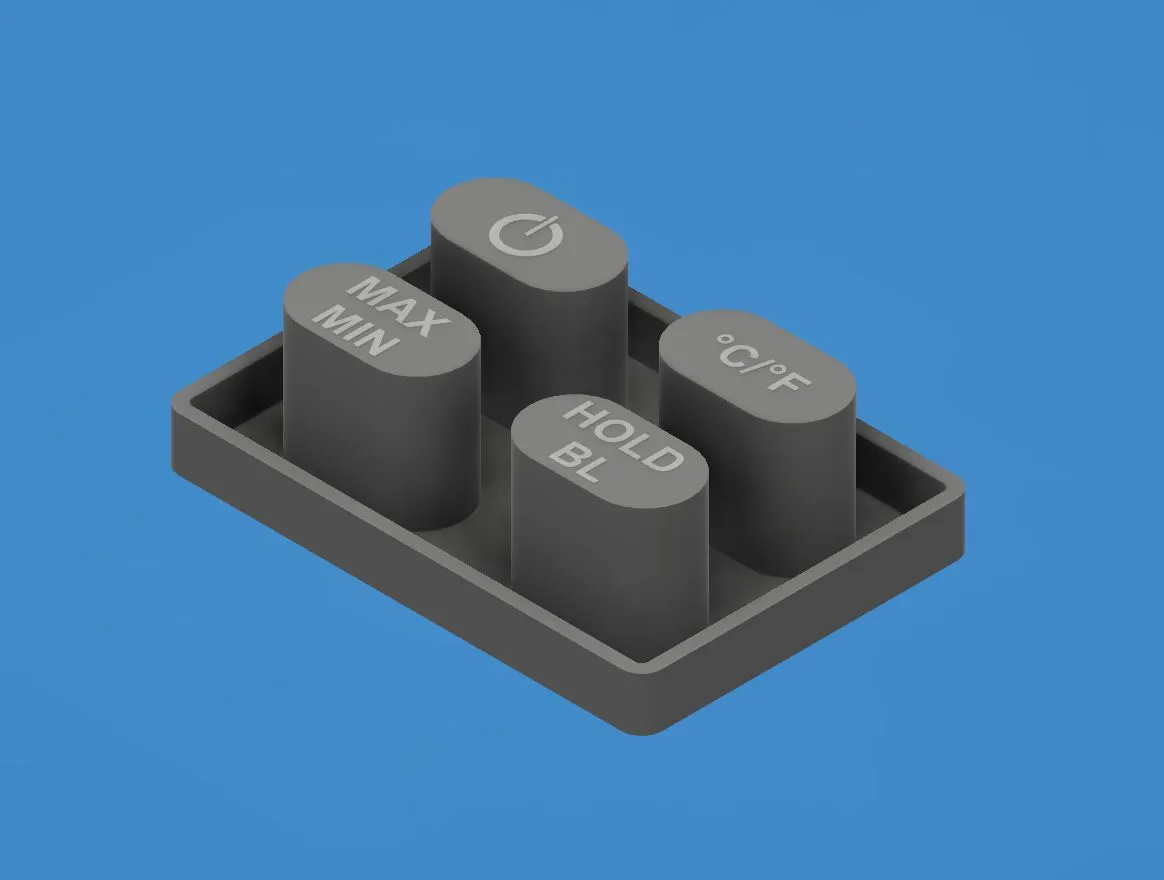

Đây là thiết kế 3D của tôi. Tôi hy vọng bạn cũng thấy nó hữu ích.

Bản in của tôi được làm bằng filament PETG 1.75mm 3DFillies màu đen, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.
