Vỏ bọc đồng hồ đo độ ẩm UNI-T 333BT cho dự án

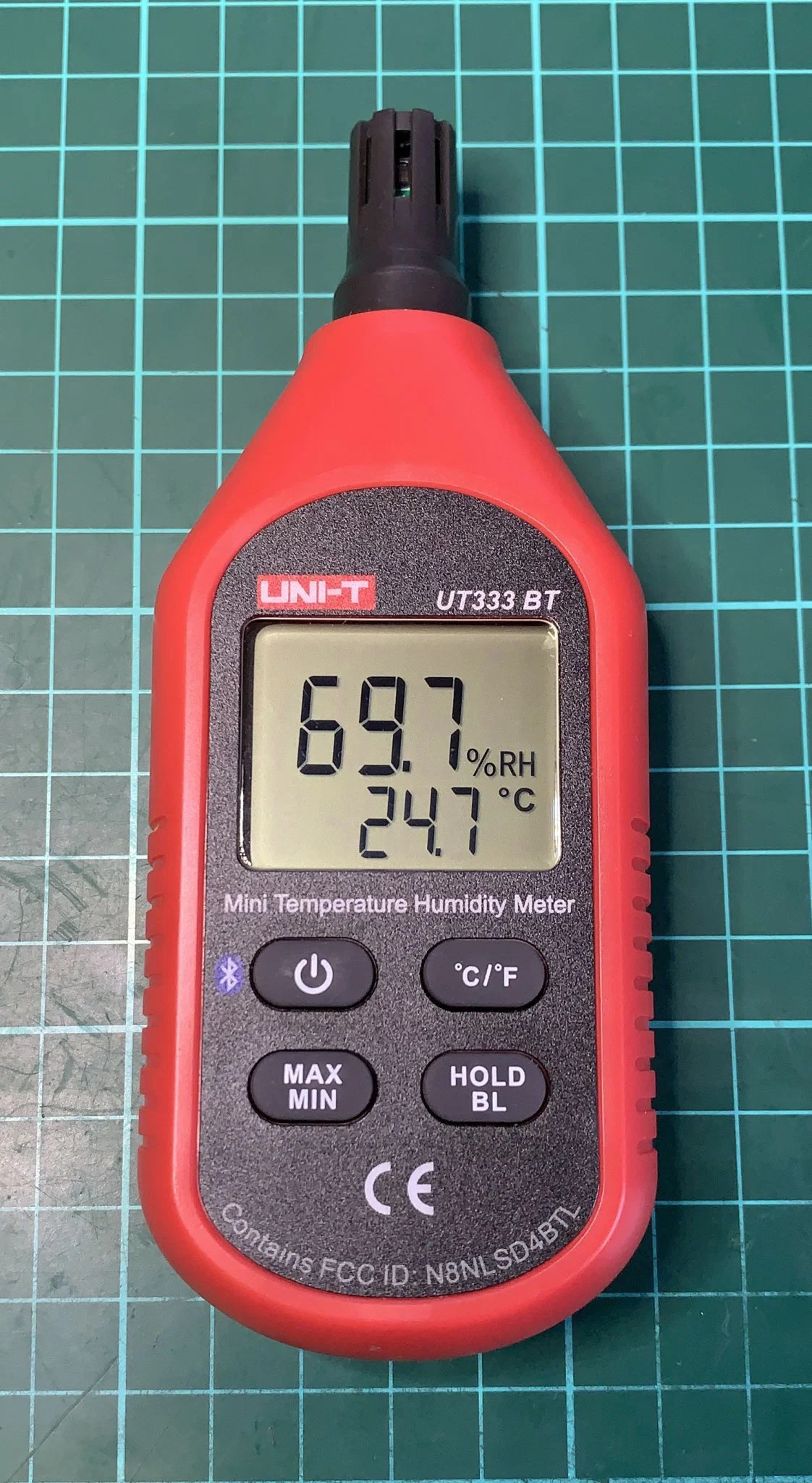

Tôi muốn một đồng hồ đo độ ẩm chính xác hợp lý cho hộp khô của mình. Vì tôi bắt đầu sử dụng nylon, nên các chỉ số độ ẩm cần đo ở mức độ ẩm rất thấp. Đồng hồ đo UNI-T333BT đáp ứng yêu cầu của tôi. Nó có thể đo độ ẩm xuống đến 0%; thật ấn tượng!

Đồng hồ UNI-T đi kèm với một vỏ không phù hợp để gắn vào hộp khô của tôi. Ngoài ra, tôi muốn đồng hồ hiển thị chỉ số liên tục. Đồng hồ cũng bao gồm khả năng giám sát từ xa qua Bluetooth.

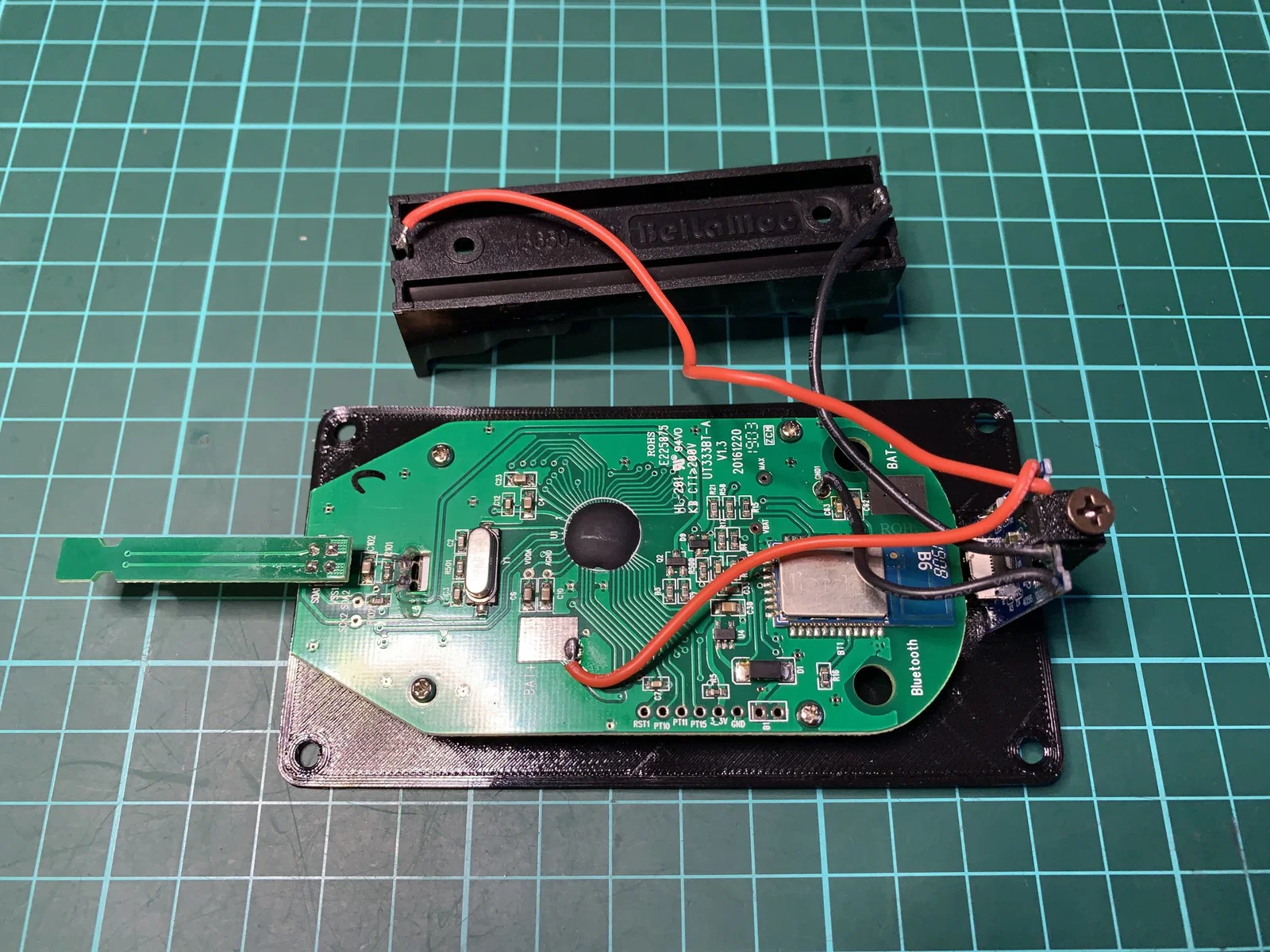

Tất cả khả năng đo lường này có nghĩa là cần một viên pin có dung lượng lớn hơn. Trong khi đó, tôi đã bao gồm một mạch sạc pin với cổng sạc USB Type C. Viên pin lớn hơn cho phép đồng hồ có khả năng hoạt động liên tục trong nhiều tháng giữa các lần sạc.

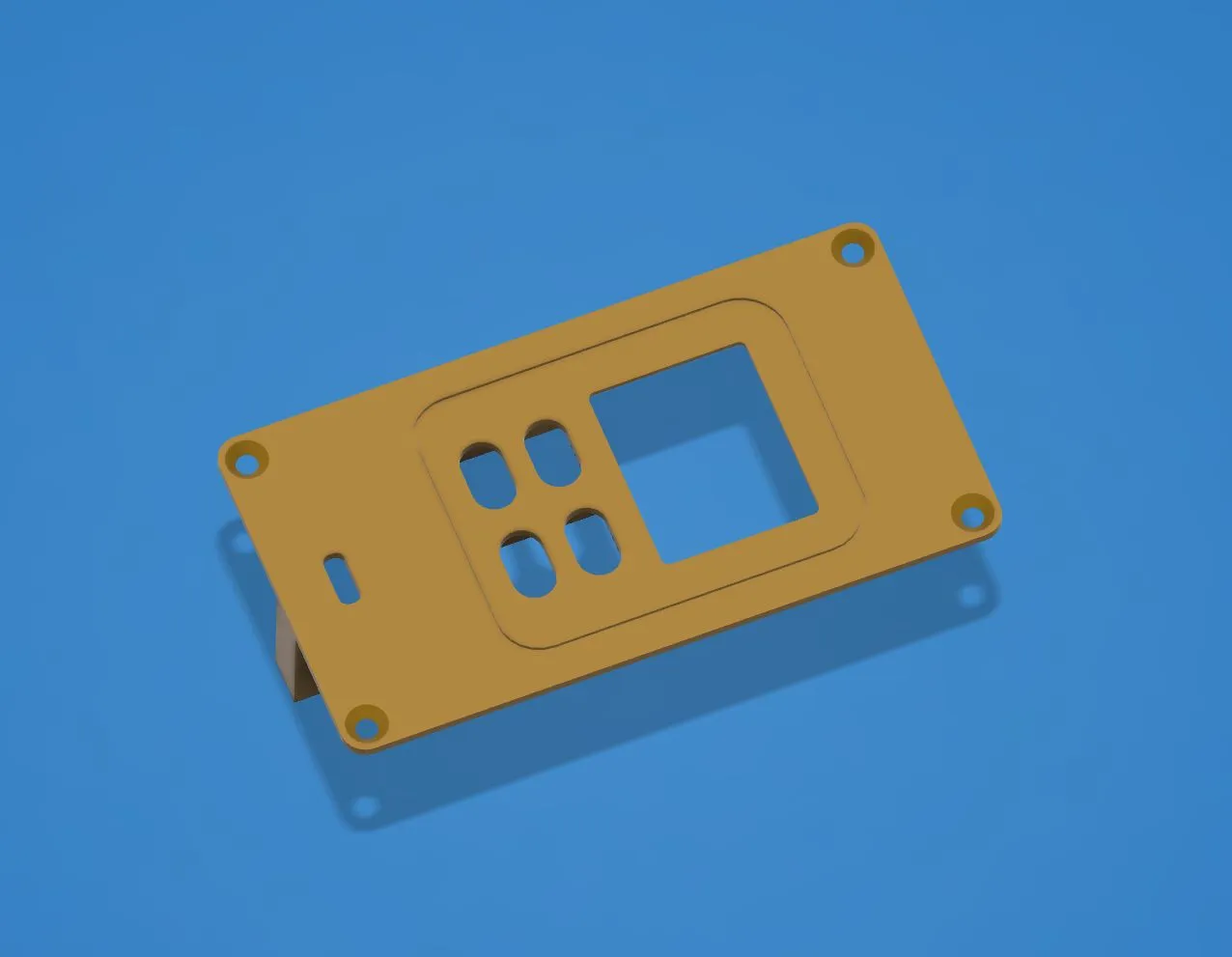

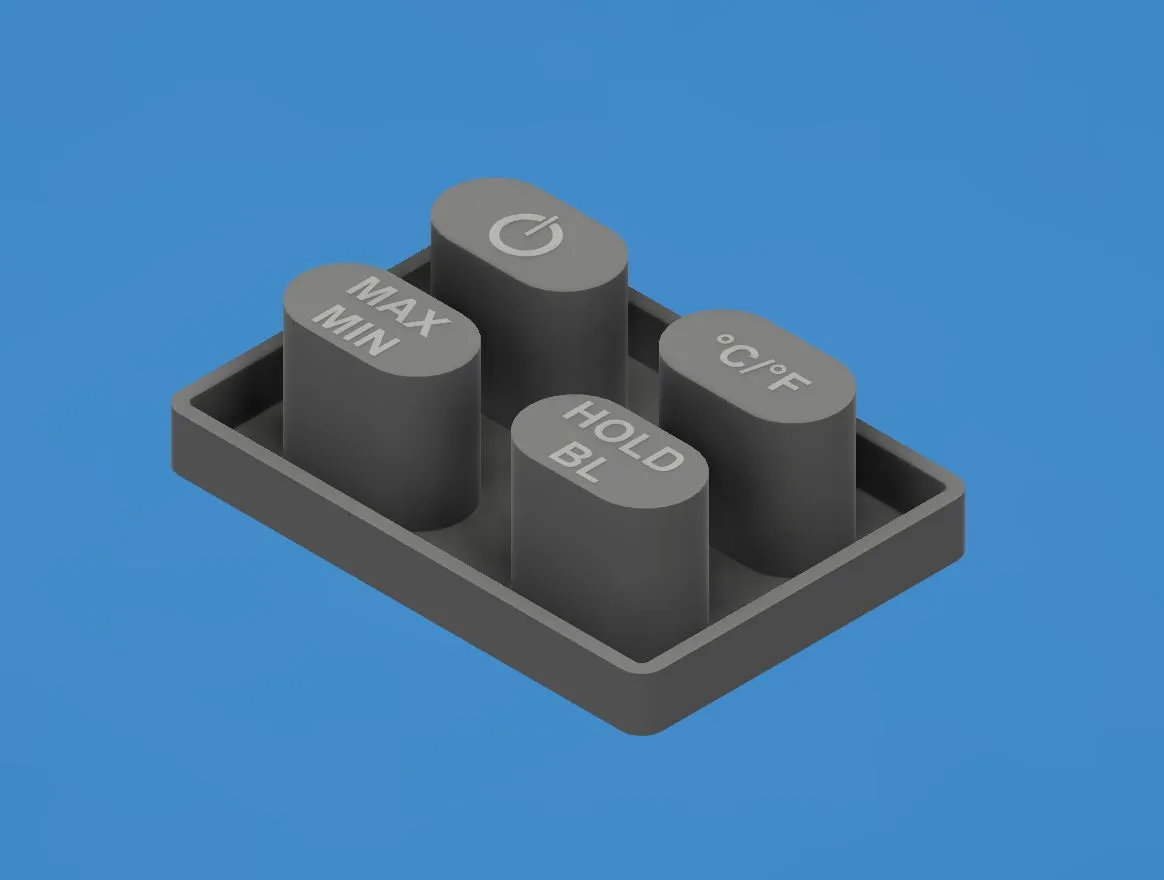

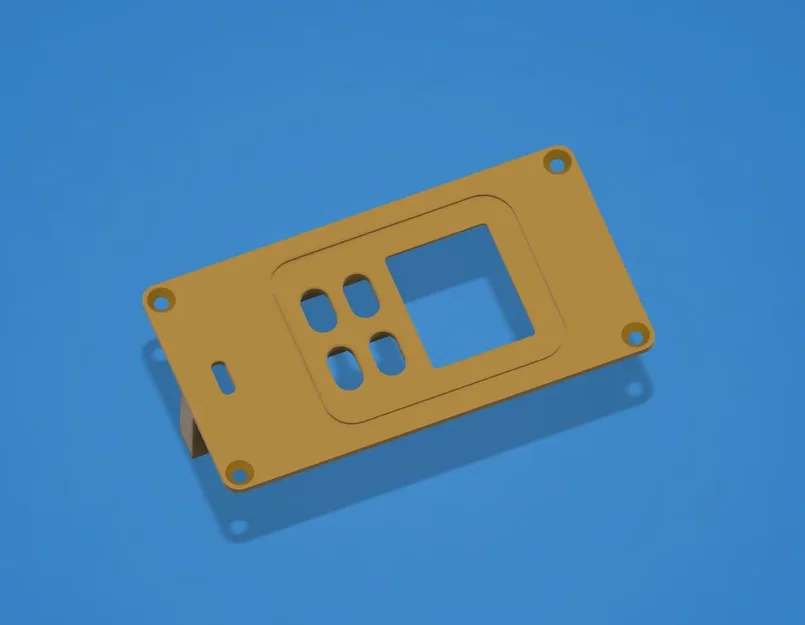

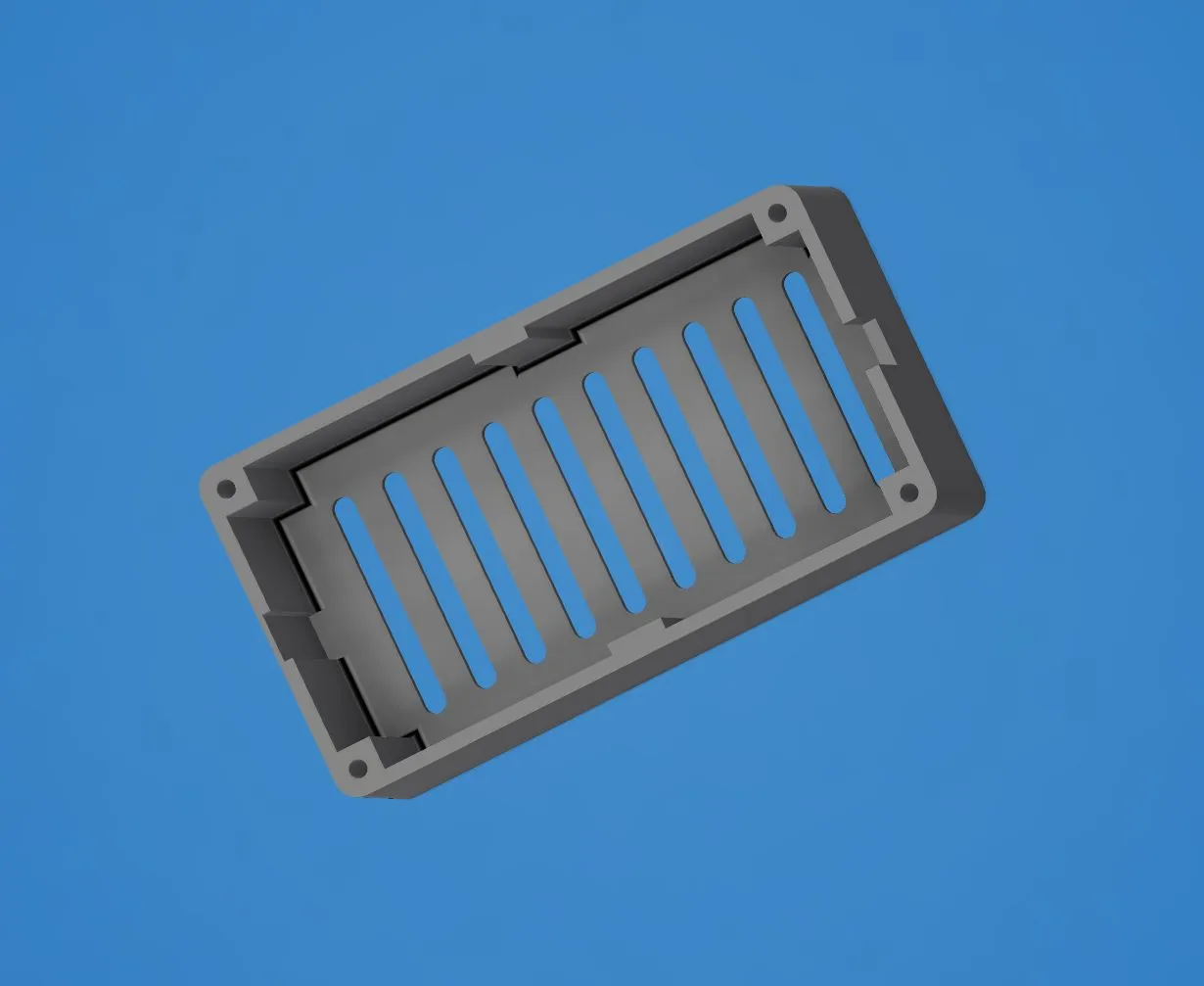

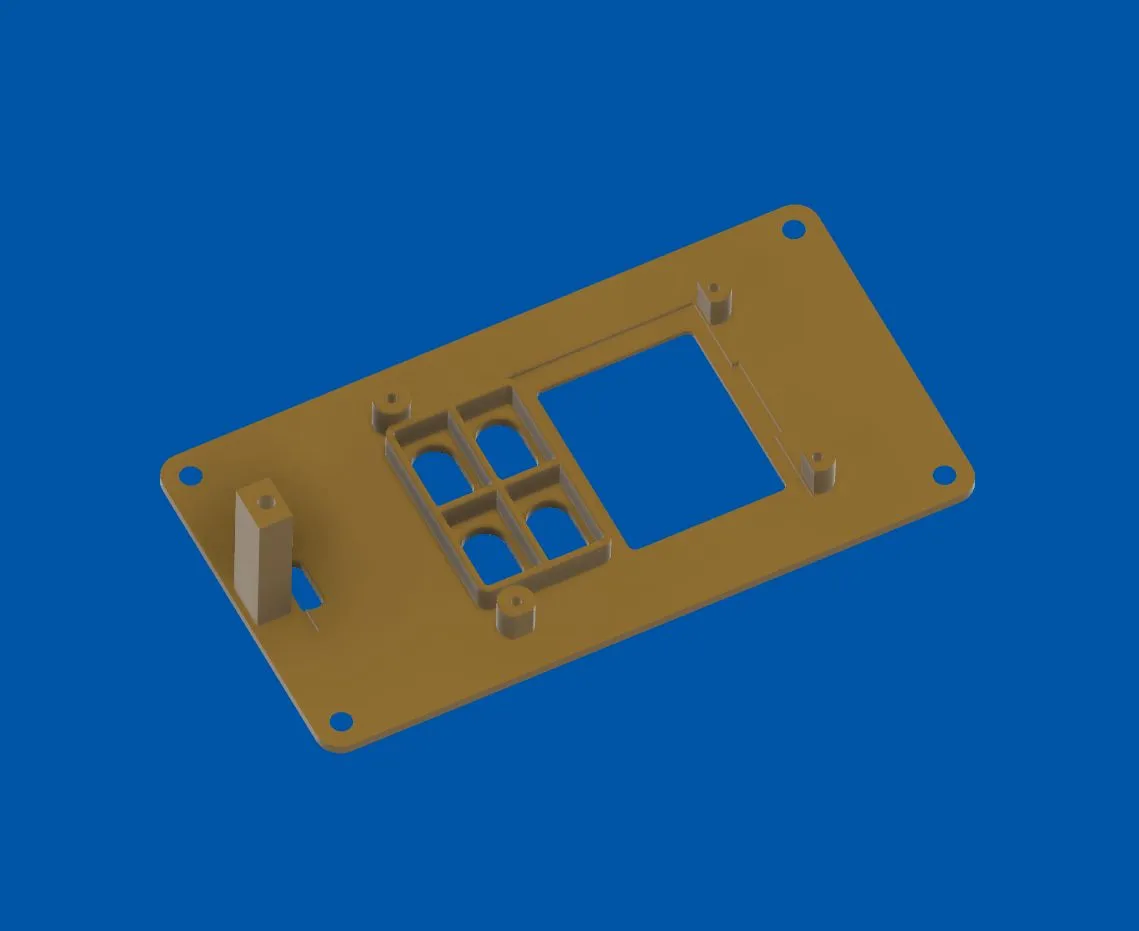

Các yêu cầu này dẫn đến việc cần một vỏ lớn hơn để chứa các cải tiến. Tôi đã thiết kế một bảng điều khiển 3D tùy chỉnh cho đồng hồ và một vỏ để phù hợp với tất cả các linh kiện điện tử (cũ và mới), nhưng được lắp từ bên trong hộp khô. Vỏ được cố định bằng bốn vít tự khoan 5g (3.5mm) dài 15mm.

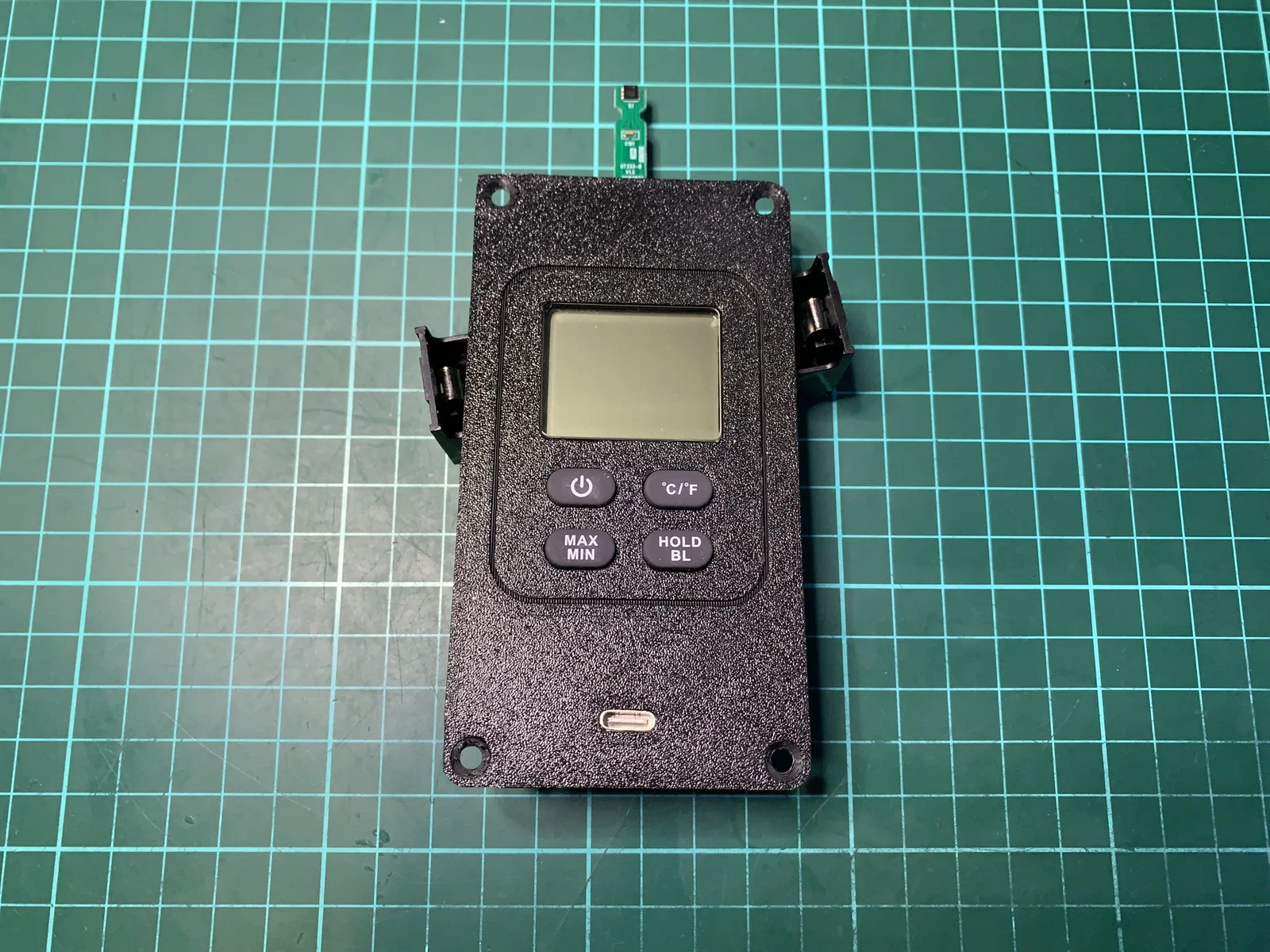

Hộp đồng hồ đã được chỉnh sửa dự định sẽ được dán vào bên hông hộp khô của tôi bằng băng dính hai mặt. Hộp khô cần một lỗ nhỏ để các nút bấm và ổ cắm USB C có thể với tới từ bên ngoài.

Danh sách linh kiện: - Đồng hồ đo độ ẩm UNI-T UT333BT - Mô-đun BMS USB C 1S 4056 - Giá đỡ pin 18650 - Pin 18650

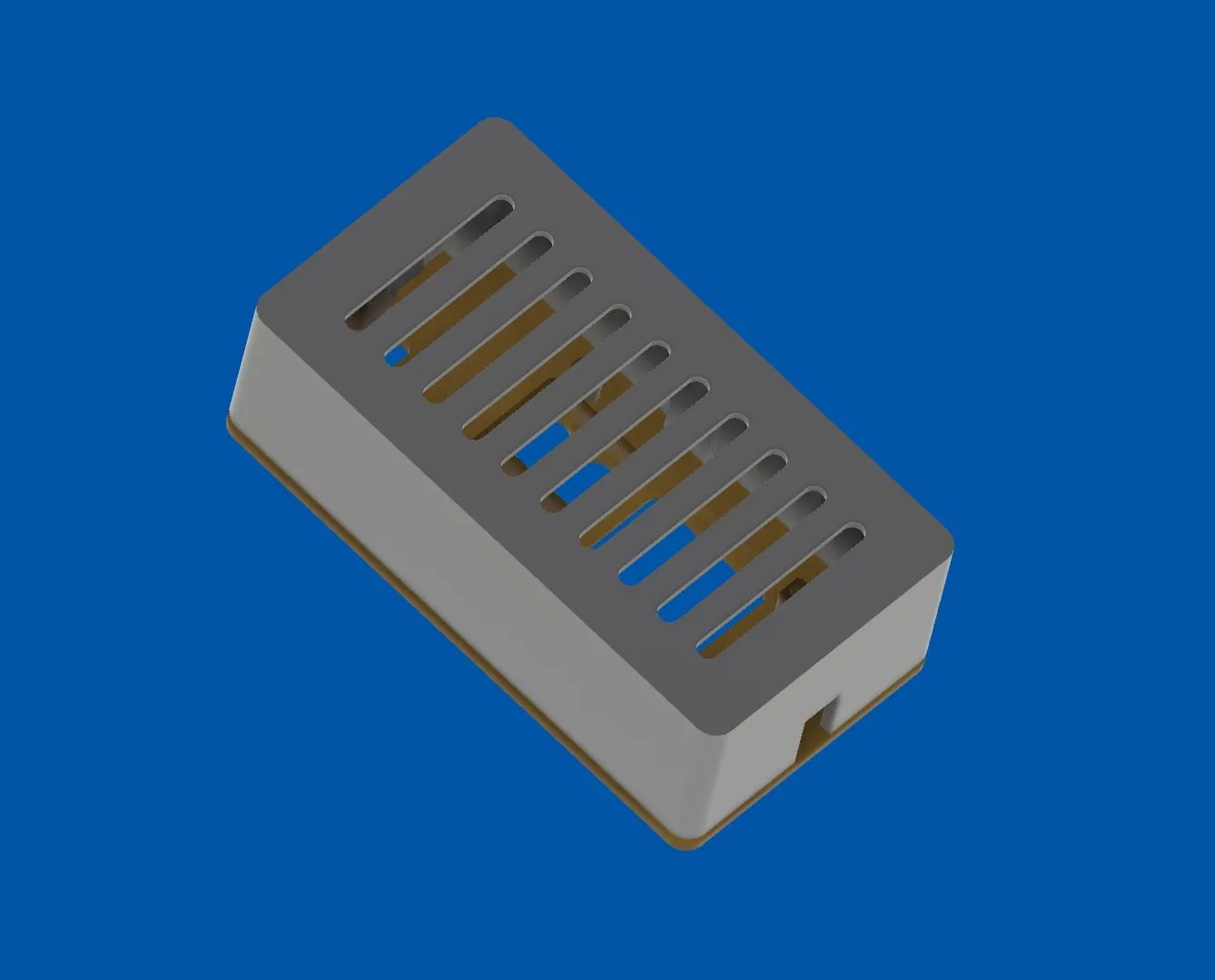

Đây là thiết kế 3D của tôi. Tôi hy vọng bạn cũng thấy nó hữu ích.

Bản in của tôi được làm bằng filament PETG 1.75mm 3DFillies màu đen, với độ cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.
