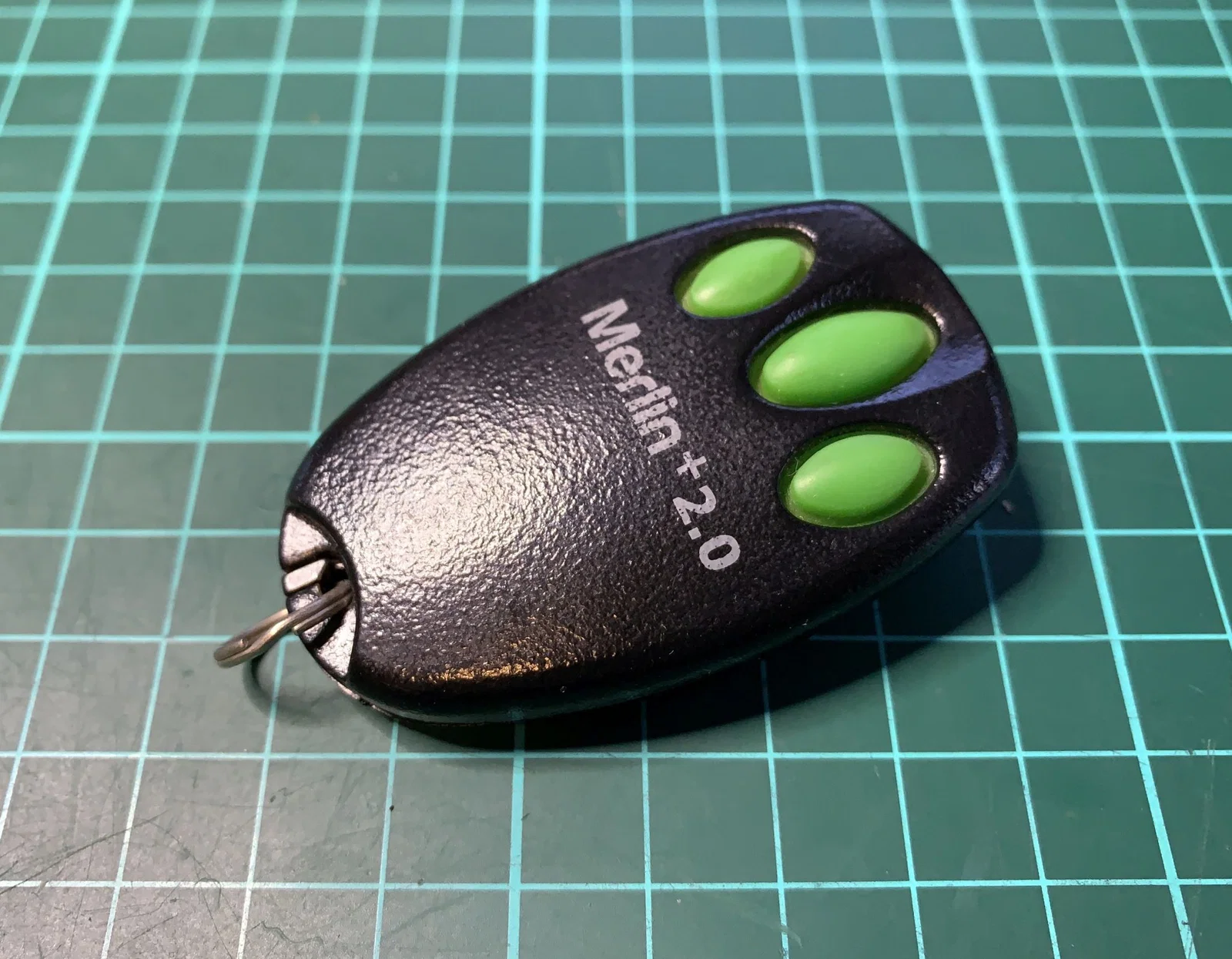

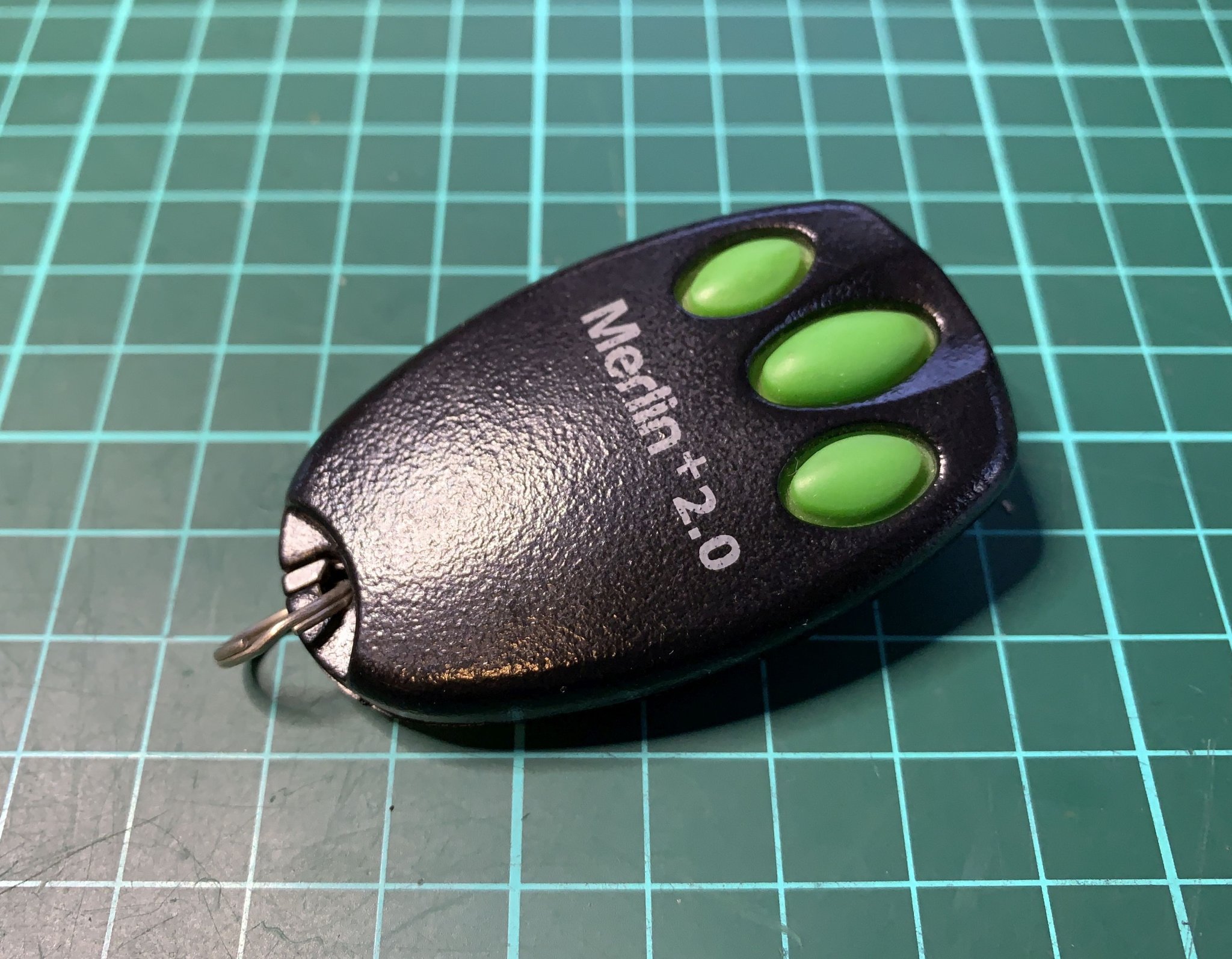

Cửa gara của tôi được điều khiển bởi một điều khiển từ xa không dây (Merlin+ 2.0, Model E945M). Để tôi có thể kích hoạt cửa gara từ cửa trước, tôi đã quyết định tích hợp điều khiển từ xa vào một công tắc đèn hiện có bên cửa trước.

Theo thời gian, tôi nhận thấy nút chính của điều khiển từ xa trở nên ít nhạy hơn khi nhấn. Điều này xảy ra khi vật liệu màng nút bị mài mòn. Công tắc tiếp xúc tạm thời mới được kết nối với một điện trở 500 Ohms dây trực tiếp đến PCB của điều khiển từ xa, cải thiện đáng kể độ tin cậy kích hoạt gara.

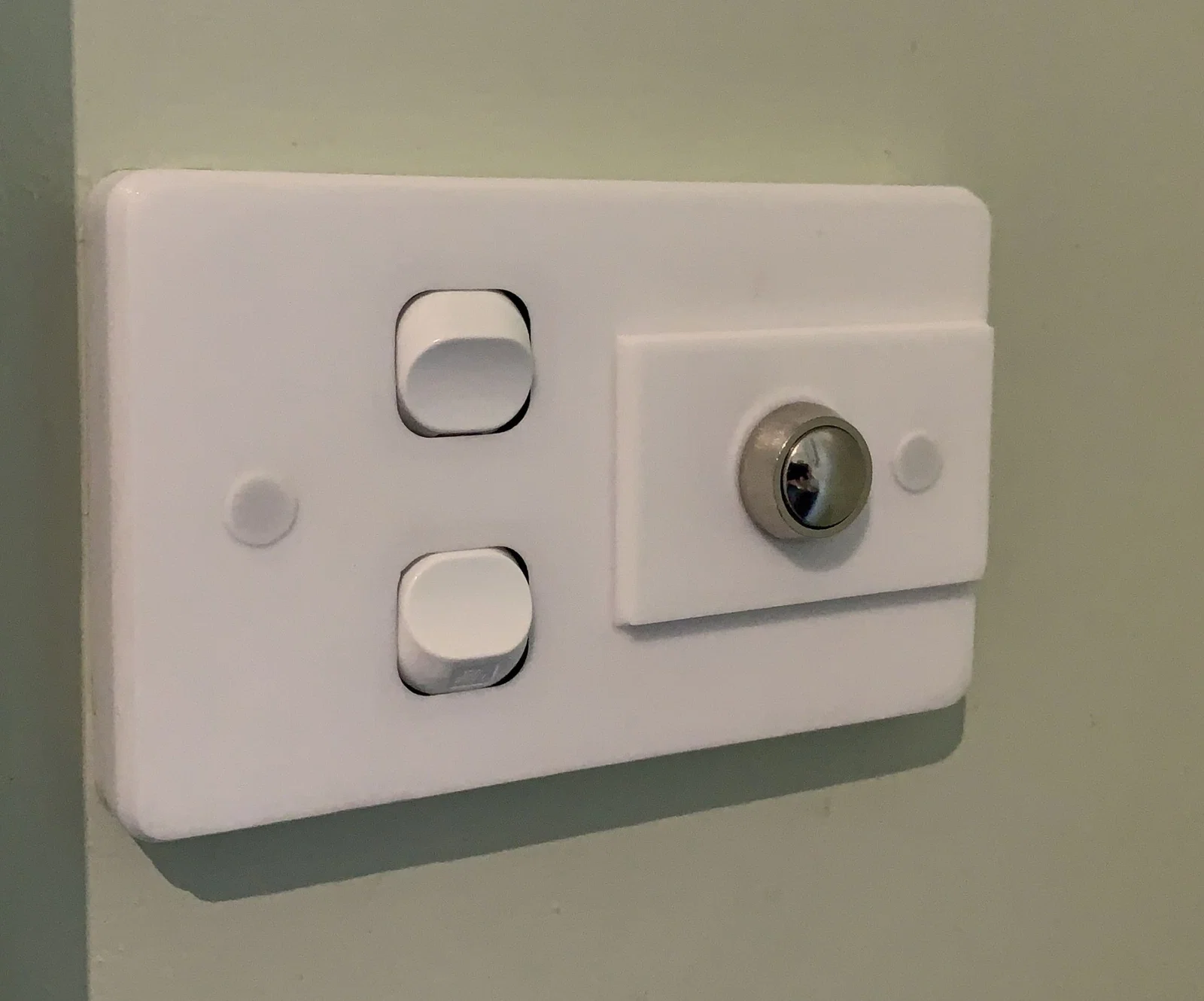

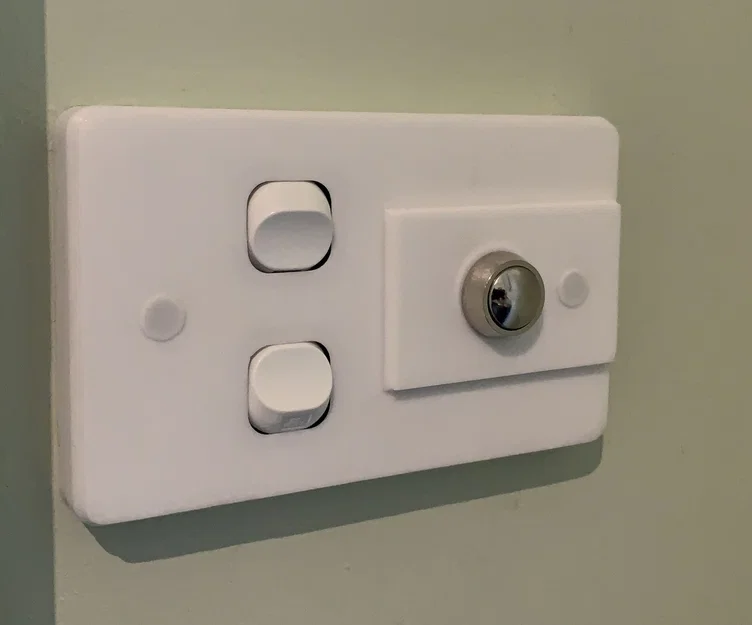

Công tắc đèn hiện có là loại hai gang. Vì vậy, cần phải tích hợp một công tắc tạm thời vào một bảng công tắc đèn mới với kích thước tổng thể, lỗ lắp đặt giống nhau và giữ nguyên chức năng công tắc đèn hiện có. Thiết kế mới cũng phải bao gồm PCB của điều khiển từ xa ở phía sau bảng công tắc mới. Để tạo không gian cho các bộ phận mới, các công tắc hiện có đã được định hướng lại từ ngang sang dọc và di chuyển sang bên trái.

PCB của điều khiển từ xa được cấp nguồn bằng pin nút CR2032. Tôi đã giữ lại cách cấp nguồn bằng pin nút và thiết kế bảng công tắc mới với một bảng phụ có thể tháo rời. Bảng phụ bao gồm PCB của điều khiển từ xa và công tắc tạm thời mới. Bảng phụ có thể tháo rời này cho phép truy cập rõ ràng vào pin để thay pin. Bảng phụ được giữ cố định bằng một trong những vít lắp bảng hiện có.

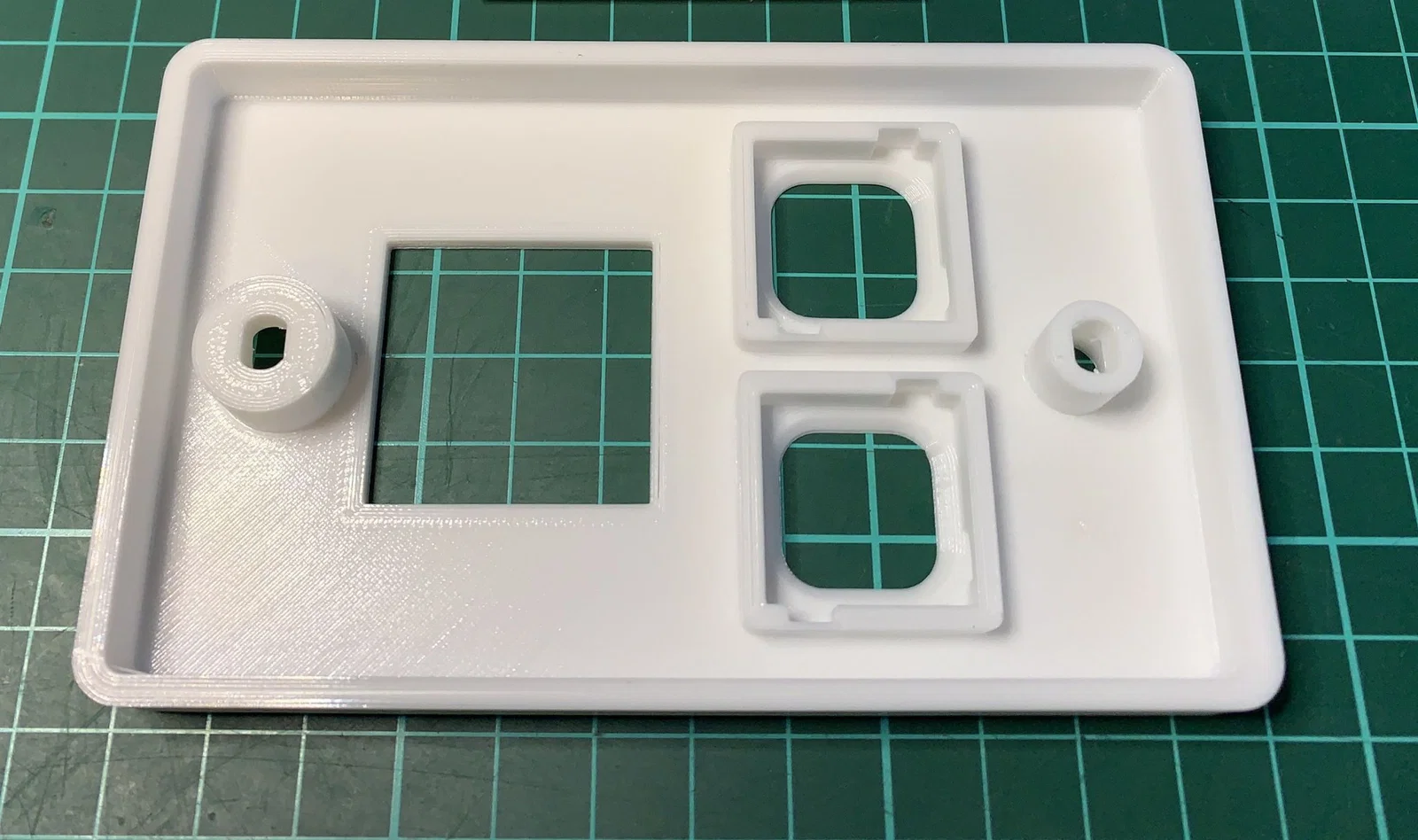

Các lỗ vít trên bảng được che bằng các nắp lỗ vít có thể tháo rời, được ấn vào vị trí.

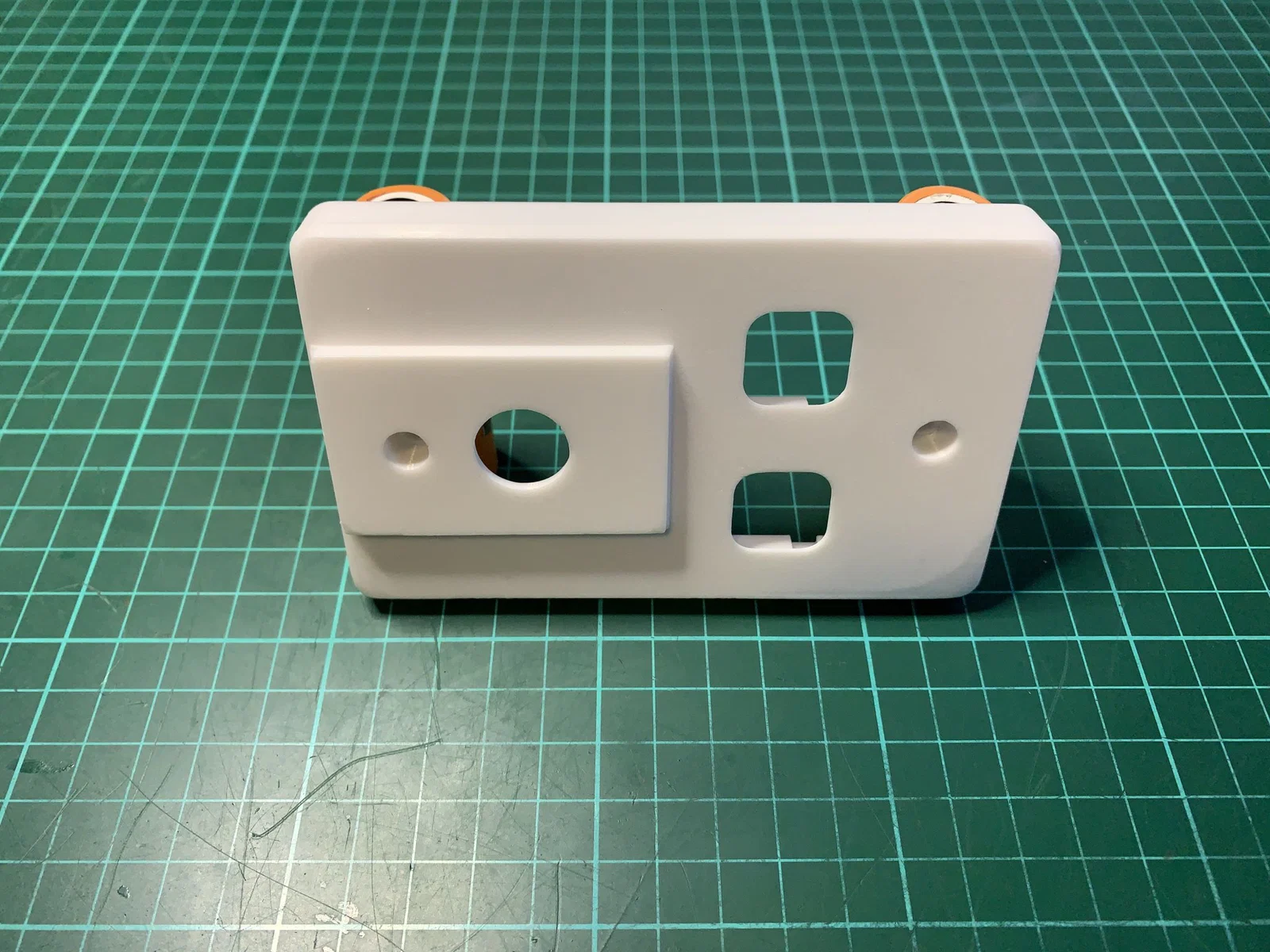

Dưới đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn, cũng như vậy.

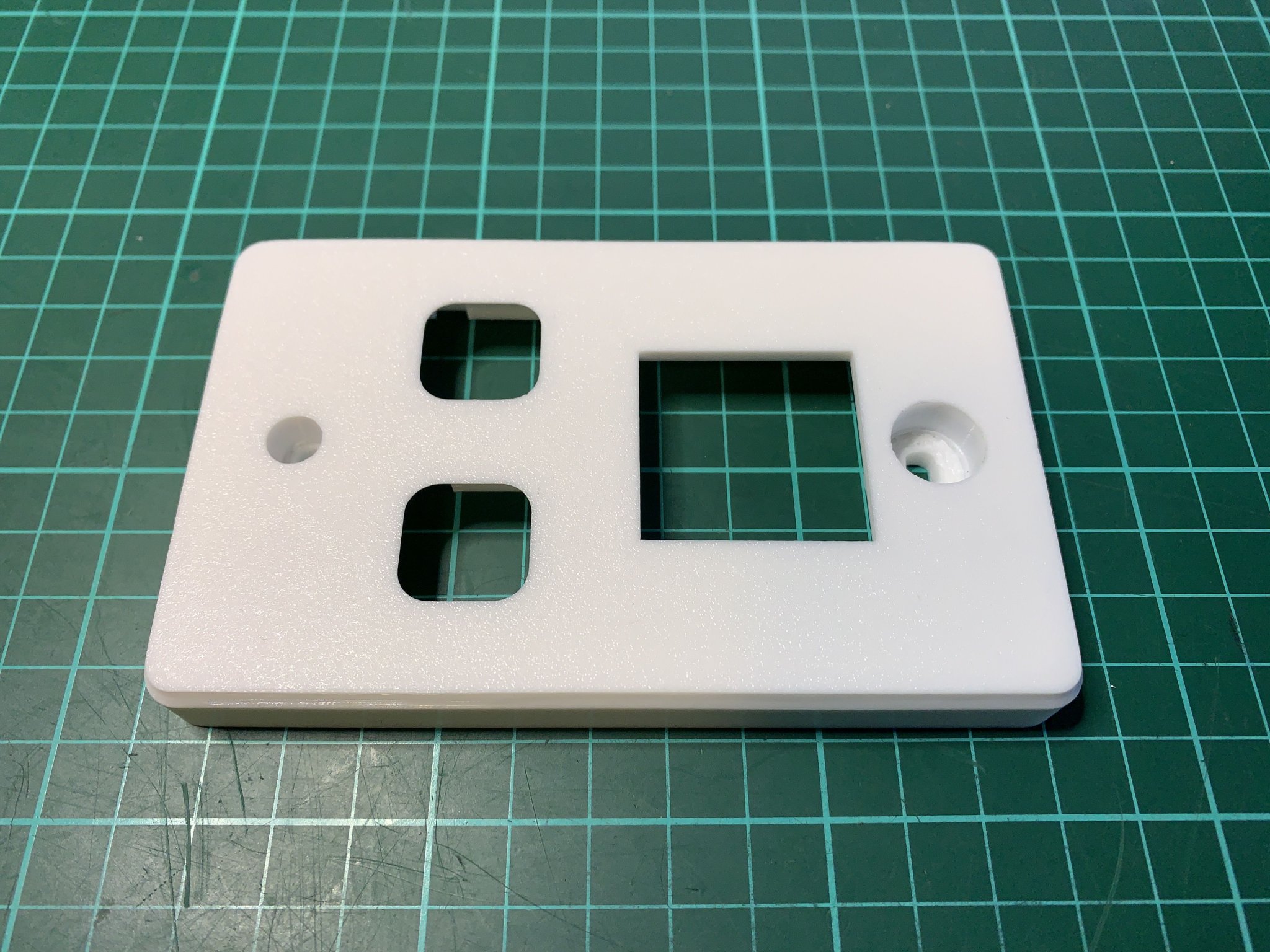

Bản in của tôi được làm bằng filament Aurarum trắng PETG 1.75mm, với chiều cao lớp 0.2mm và 100% độ đặc trên máy in PRUSA I3 MK3S. Không cần hỗ trợ in.

Tôi hy vọng bạn cũng thấy thiết kế này hữu ích.
