Núm điều chỉnh điện trở 6mm cho máy in 3D

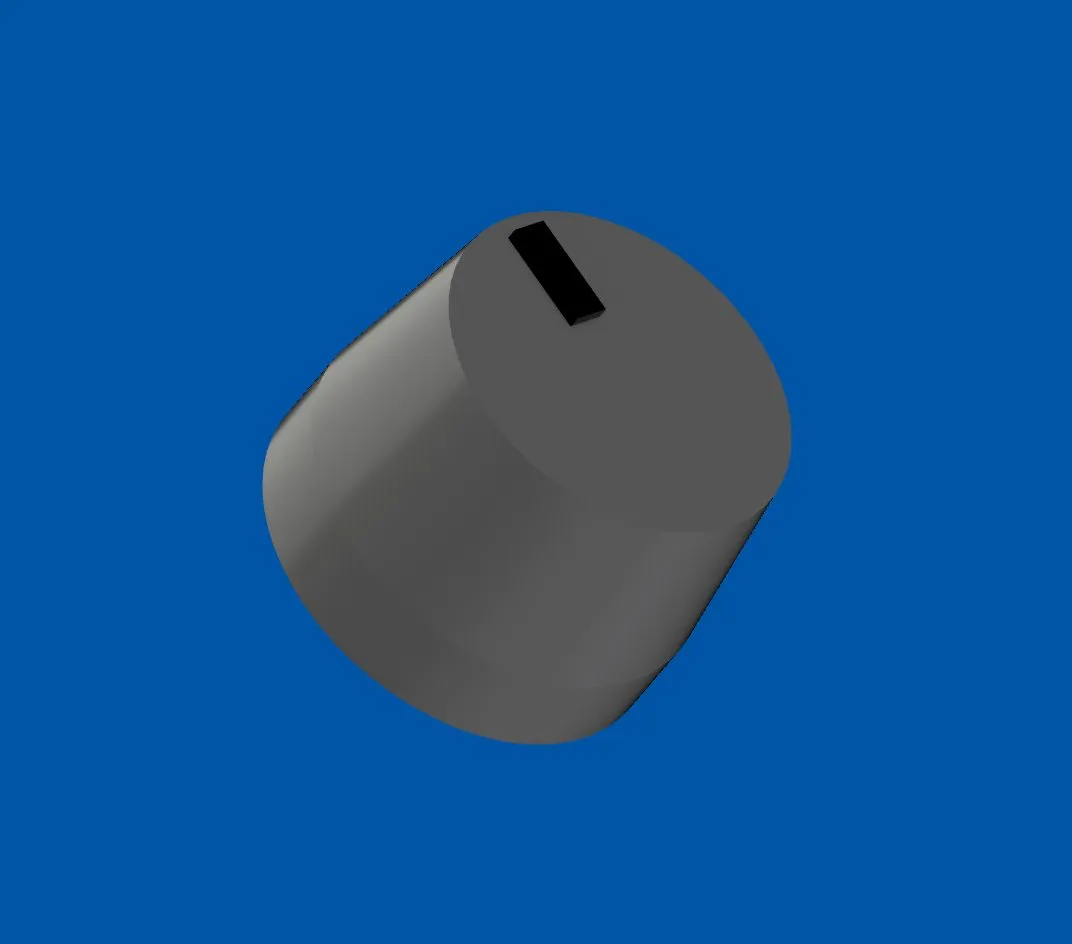

Tôi cần một núm đơn giản và không có thời gian để đến cửa hàng điện tử, vì vậy đây là thiết kế in 3D của tôi. Núm được thiết kế để phù hợp với trục potentiometer 6mm. Núm có đường kính đáy 16mm và chiều cao 11.5mm, không bao gồm dấu chỉ dẫn.

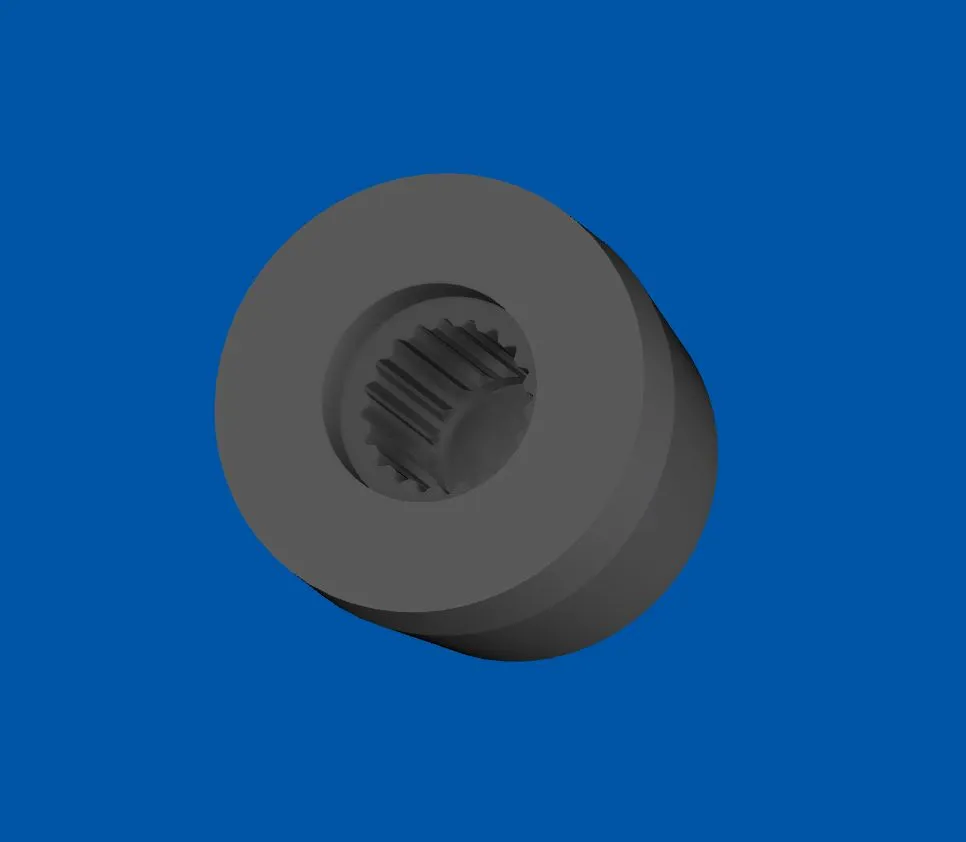

Núm là một khớp chặt lên trục 6mm.

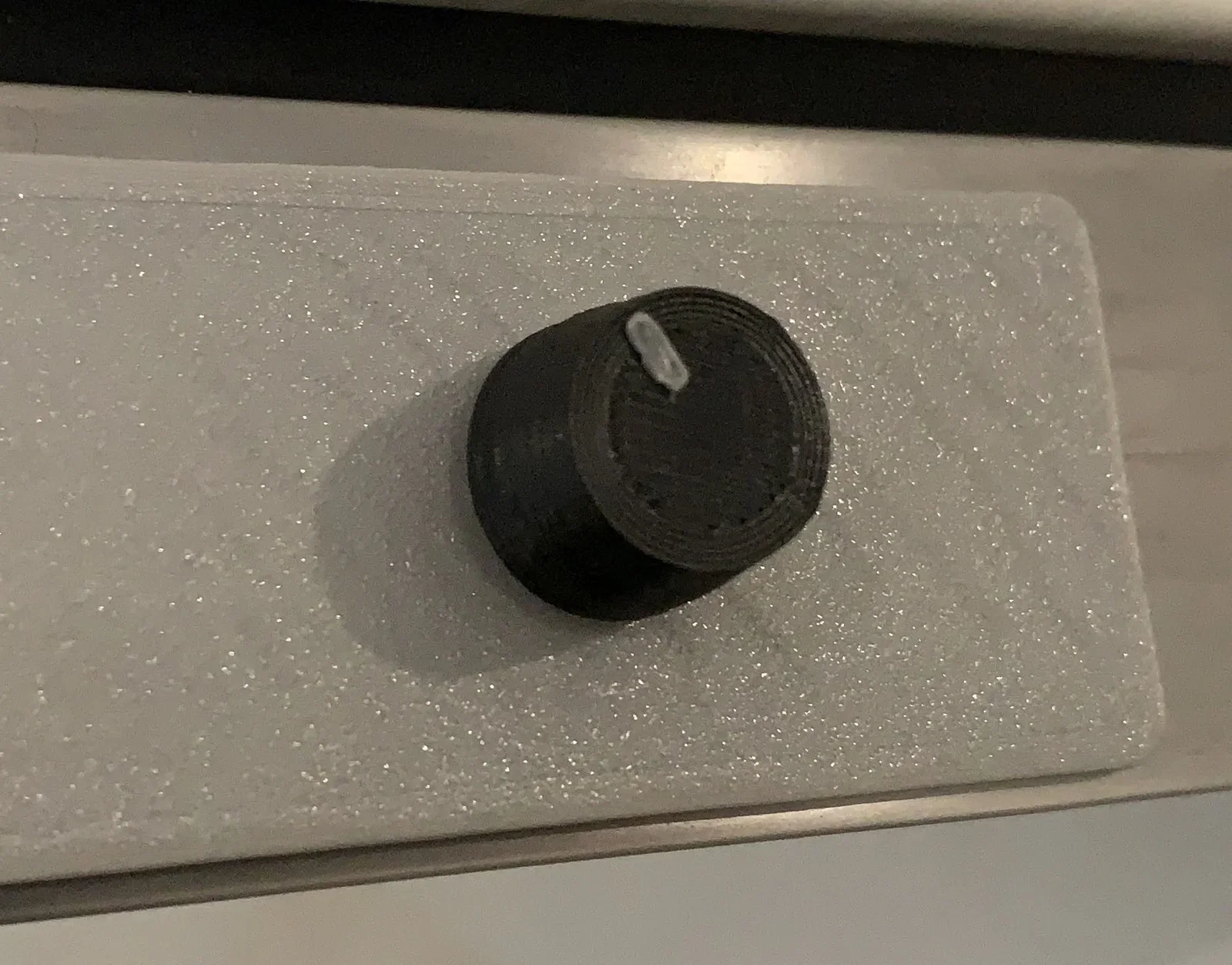

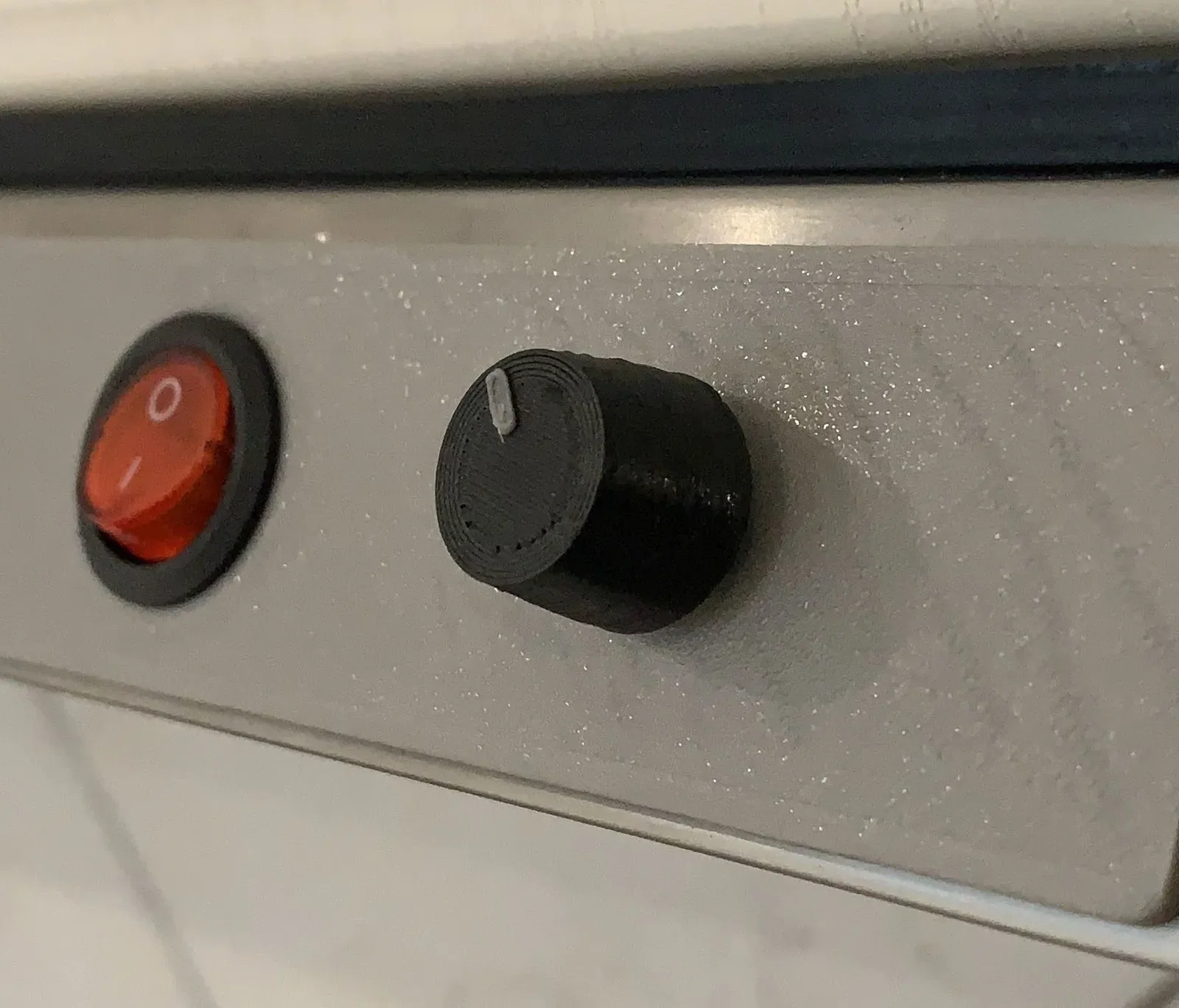

Để làm cho kết quả in thú vị hơn, tôi thực hiện một lần đổi màu filament gần cuối để dấu chỉ dẫn nổi được in bằng một màu khác để làm cho nó dễ nhìn hơn. Việc đổi màu filament được thiết lập trong phần mềm cắt của bạn. Thiết lập màu filament rất dễ dàng trong eSlicer, các phần mềm cắt khác cũng có thể như vậy.

Bản in của tôi được làm bằng PETG 1.75mm eSUN Đen và Bạc, với độ cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S. Không cần hỗ trợ.

Tôi hy vọng bạn cũng có thể thấy bản in này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú làm thêm nhiều bản vẽ như vậy.
