Máy kiểm tra dung lượng pin V2 của Geekcreit

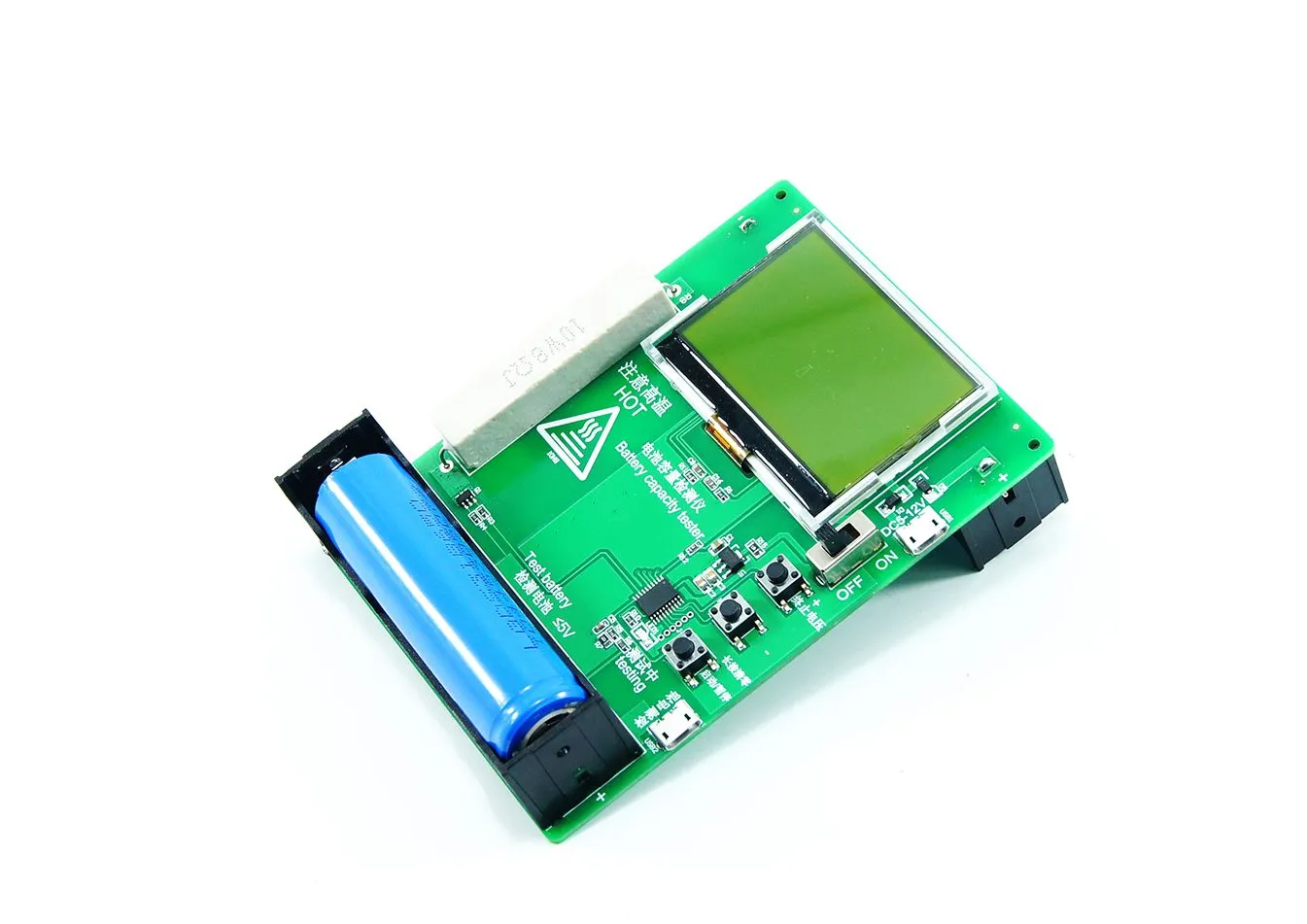

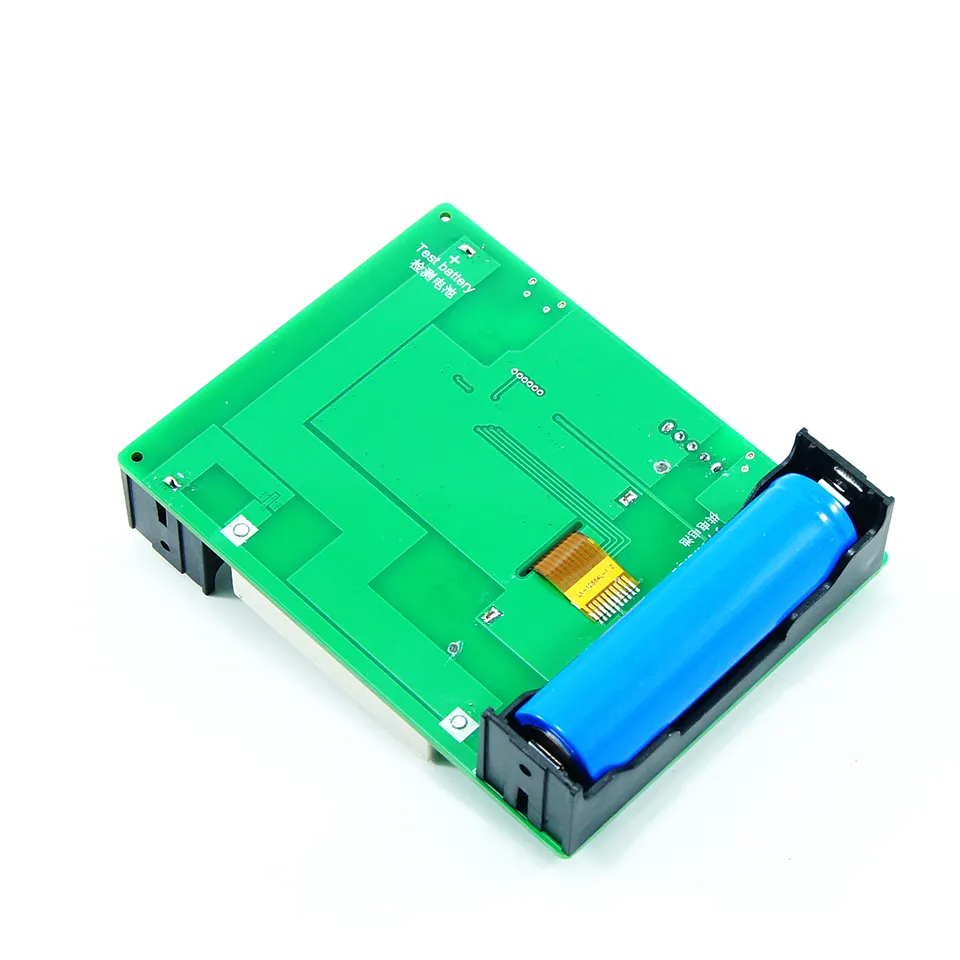

Bộ kiểm tra dung lượng pin của Geekcreit đặt một viên pin dưới tải và đo hiệu suất của nó trên màn hình LCD. Bộ kiểm tra bao gồm một ổ cắm pin để kiểm tra pin 18650, mặc dù nó có thể kiểm tra các kích thước pin khác với điện áp lên đến 5V thông qua một kết nối micro USB.

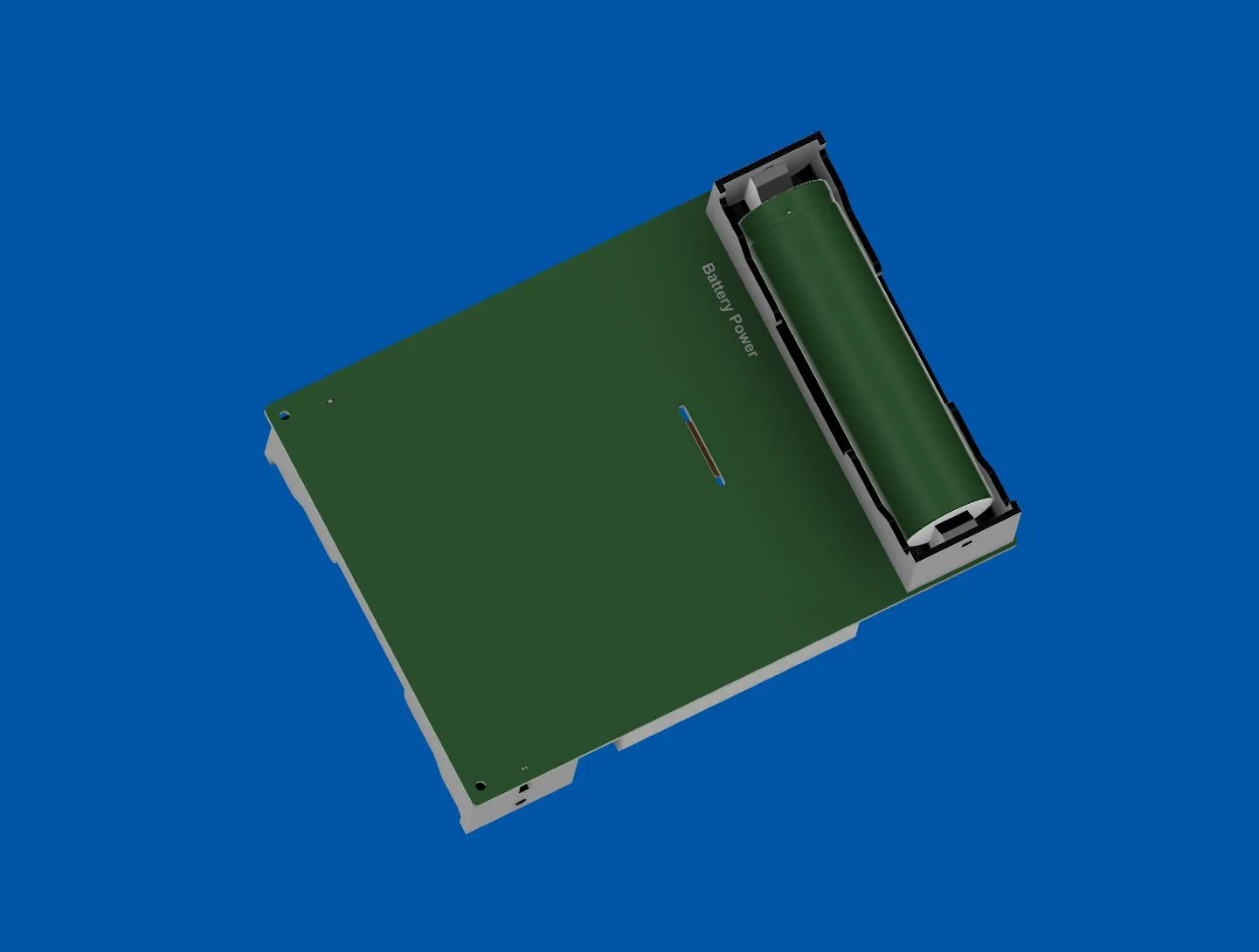

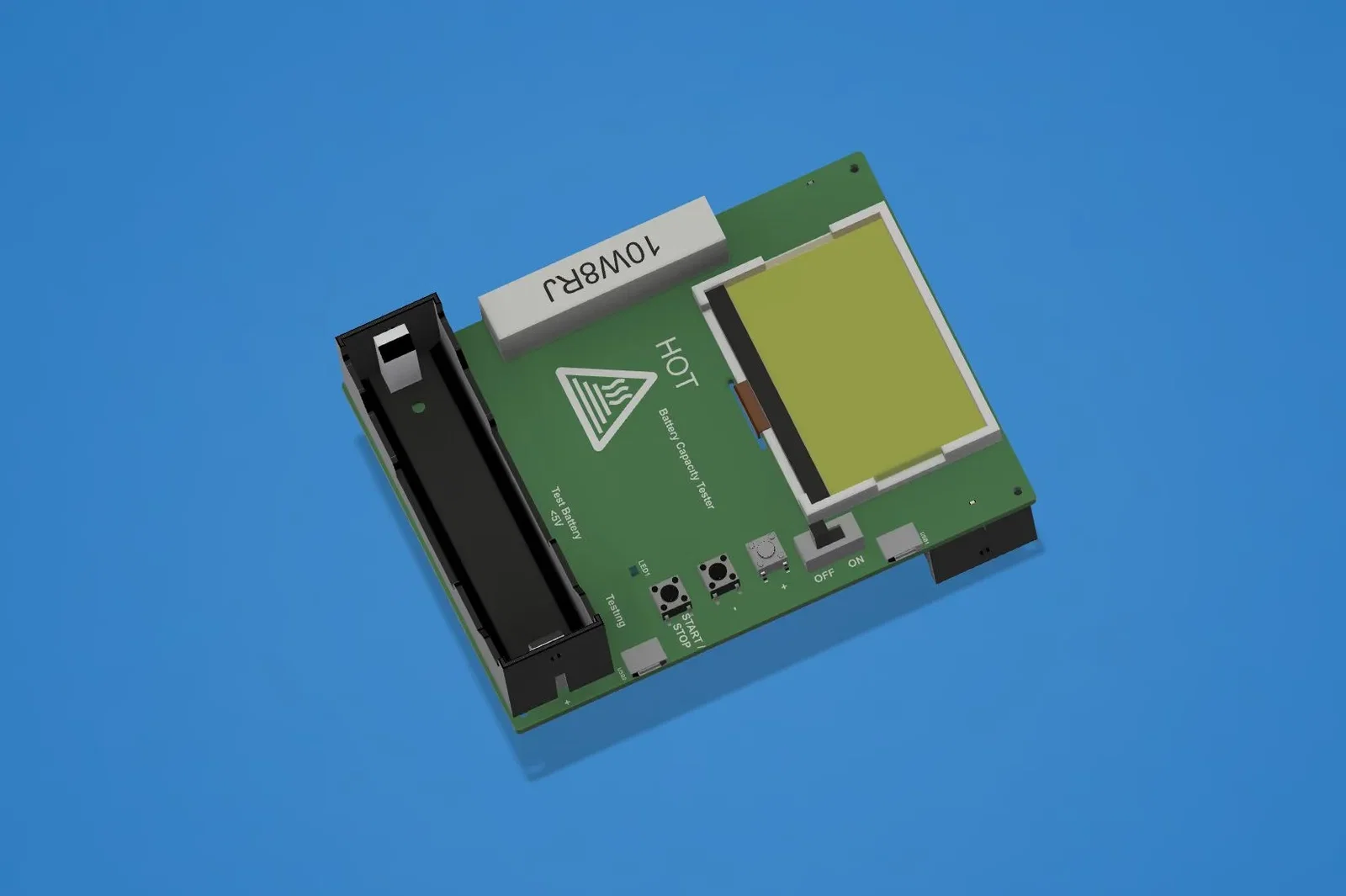

Bộ kiểm tra dung lượng pin là một bảng mạch in tự chứa, nhưng mở với màn hình LCD tích hợp. Đây là mô hình 3D của tôi về bộ kiểm tra. Có thể trong tương lai tôi sẽ thiết kế một vỏ 3D để thêm bảo vệ vật lý cho bộ kiểm tra.

Nếu bạn giống như tôi, không quan trọng bạn có cẩn thận đến đâu, vẫn có khả năng bỏ lỡ các chi tiết trong thiết kế 3D. Những chi tiết thường bị bỏ lỡ có thể dẫn đến các vấn đề bao gồm:

• Các bộ phận xâm phạm vào nhau.
• Khoảng cách lỗ không được căn chỉnh.

Một mô hình 3D của từng thành phần được tích hợp vào thiết kế của bạn giúp tránh một số cạm bẫy thiết kế.

Tôi đã bao gồm tệp STEP CAD để hỗ trợ mọi người tích hợp mô hình vào thiết kế của họ.

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum trung tính, với chiều cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú làm nhiều bản vẽ hơn nữa.

LỊCH SỬ 2.0 Đã sửa một lỗi kích thước lớn.
