Vỏ đồng hồ đo năng lượng tích hợp mạch bảo vệ 10A

Đây là một đồng hồ năng lượng được tích hợp trong một vỏ. Đồng hồ năng lượng hiển thị nhiều tham số điện, đồng thời.

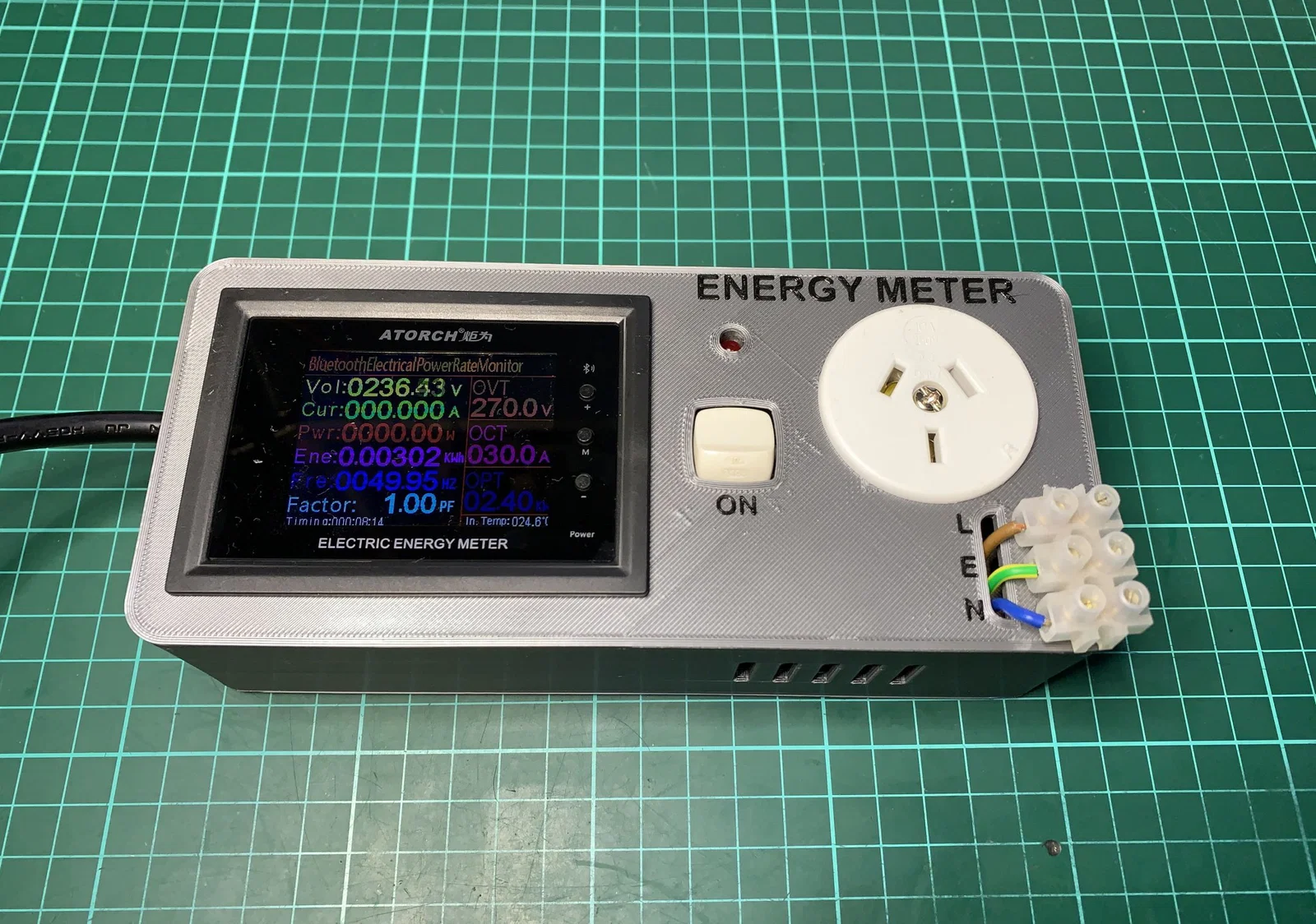

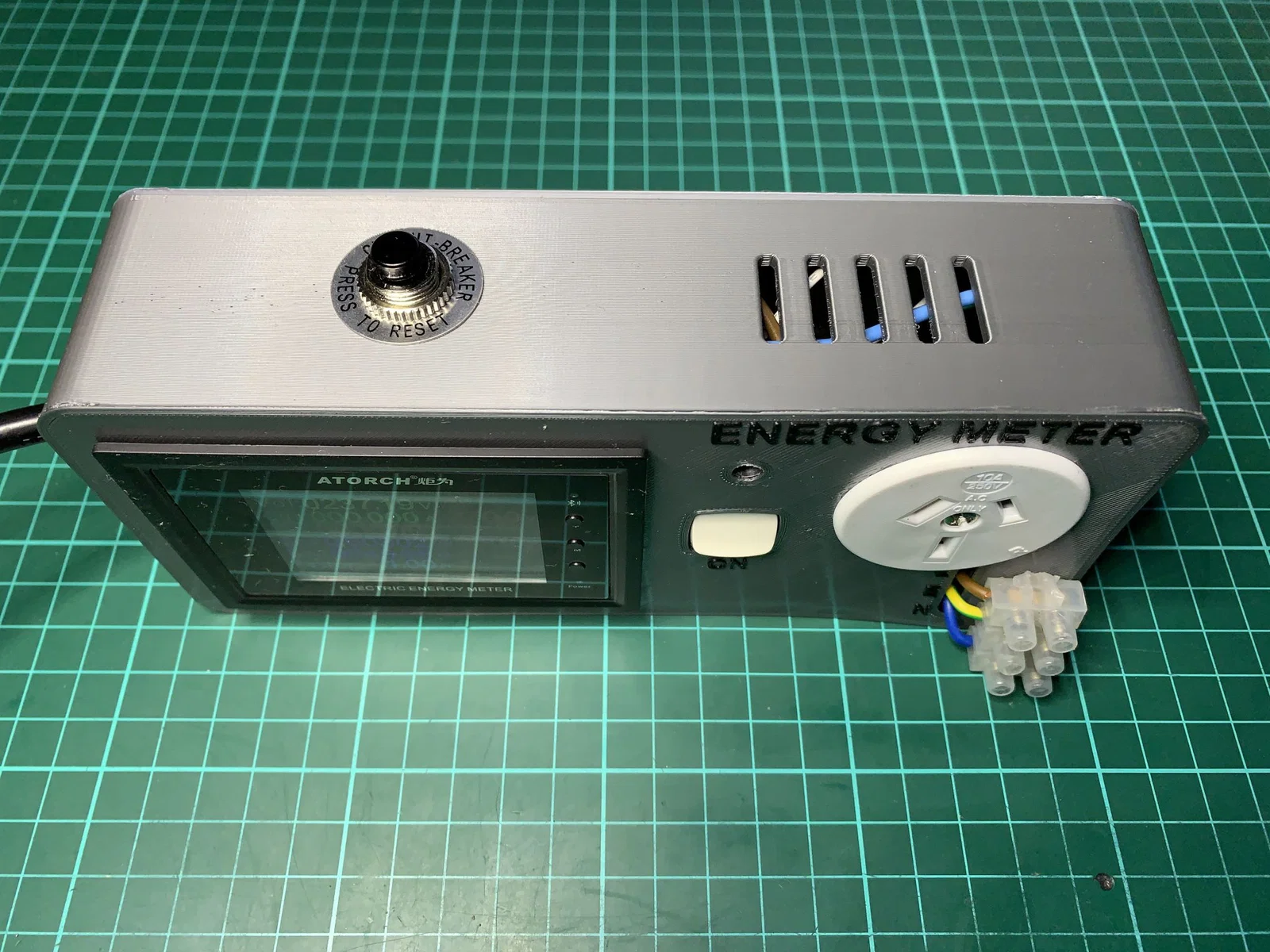

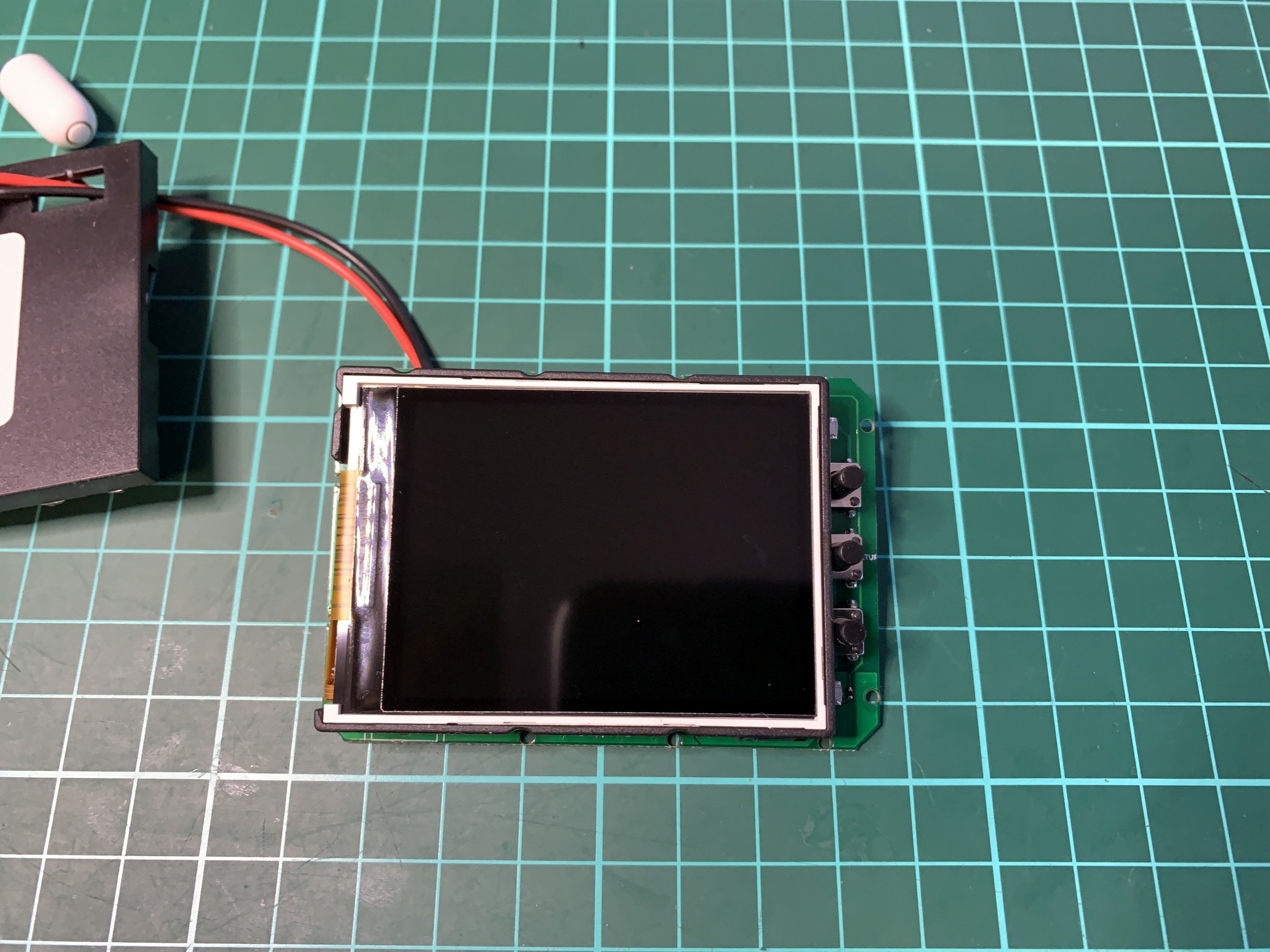

Vỏ bọc chứa mô-đun Đồng hồ Năng lượng Atorch AT24CBT và bao gồm một cầu dao 10A và công tắc nguồn. Đồng hồ hiển thị điện áp AC, dòng điện, công suất, hệ số công suất và mức tiêu thụ năng lượng trên màn hình LCD màu 2.4 inch luôn bật. Đồng hồ được cấp nguồn trực tiếp từ nguồn AC.

Đồng hồ có thể đo lên đến 100A và sử dụng kẹp cảm ứng để cảm nhận dòng điện AC. Thiết kế này chỉ sử dụng tối đa 10A cho việc sử dụng bình thường. Xem Hướng dẫn Sử dụng kèm theo để biết thêm chi tiết.

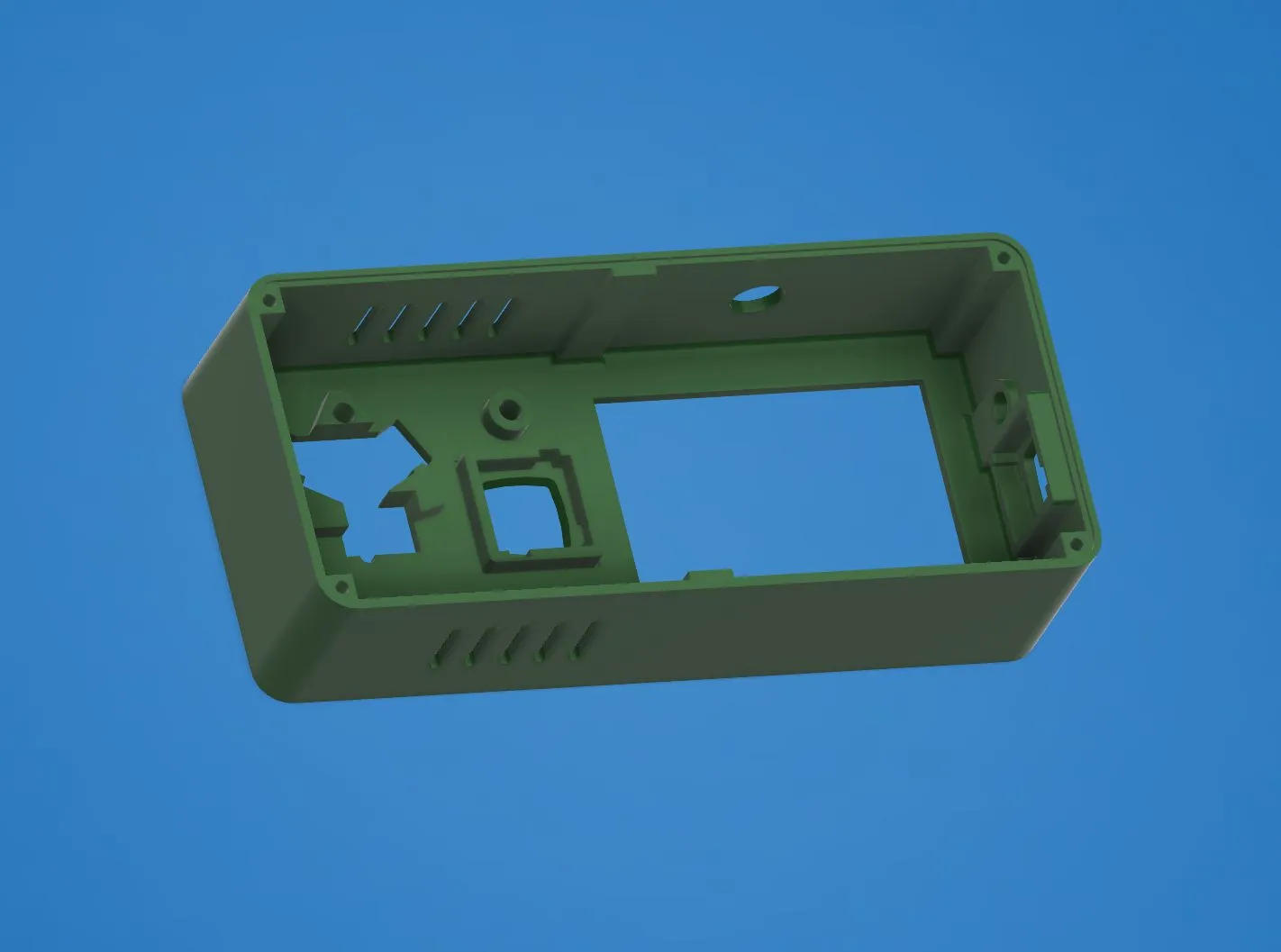

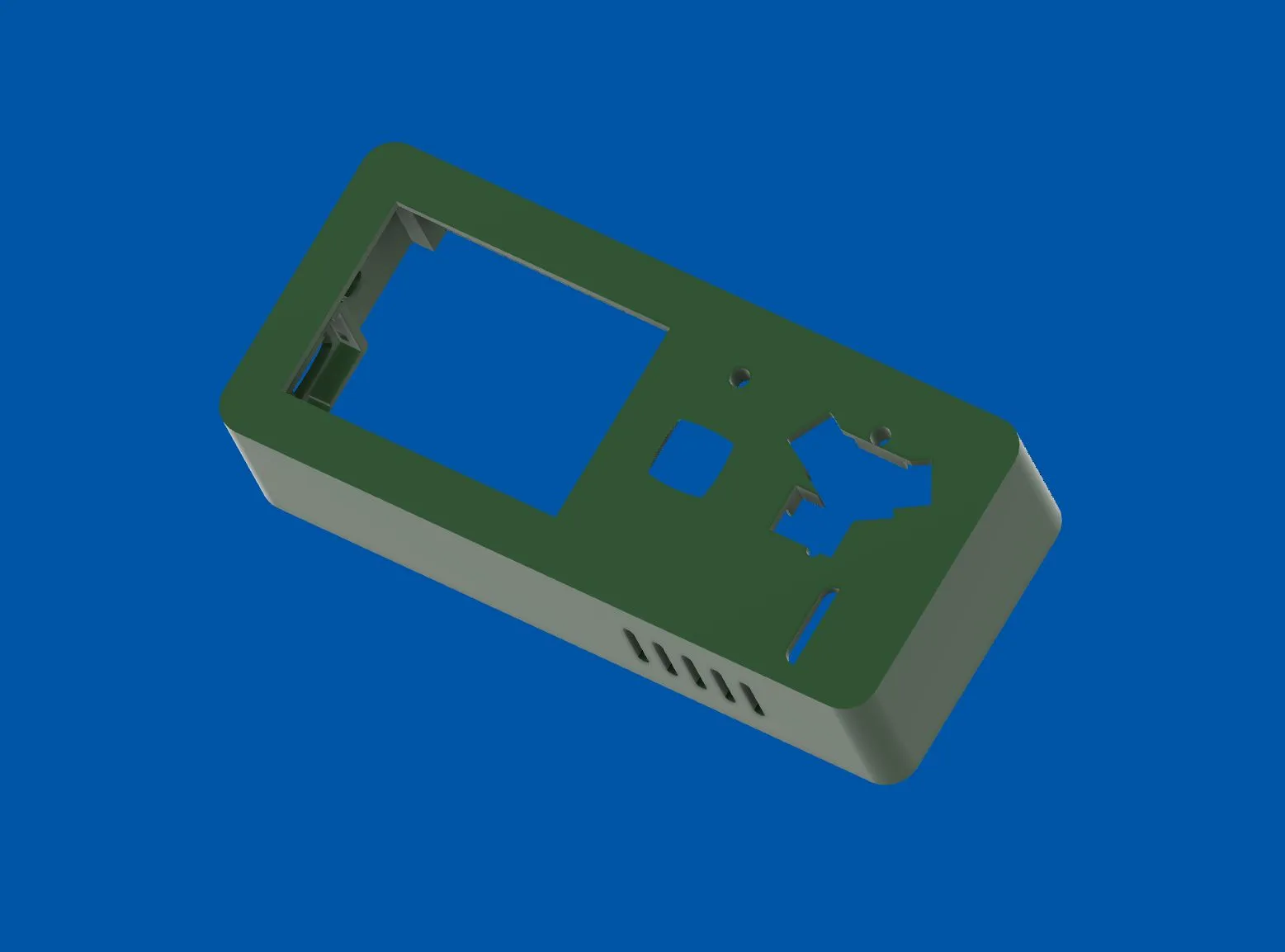

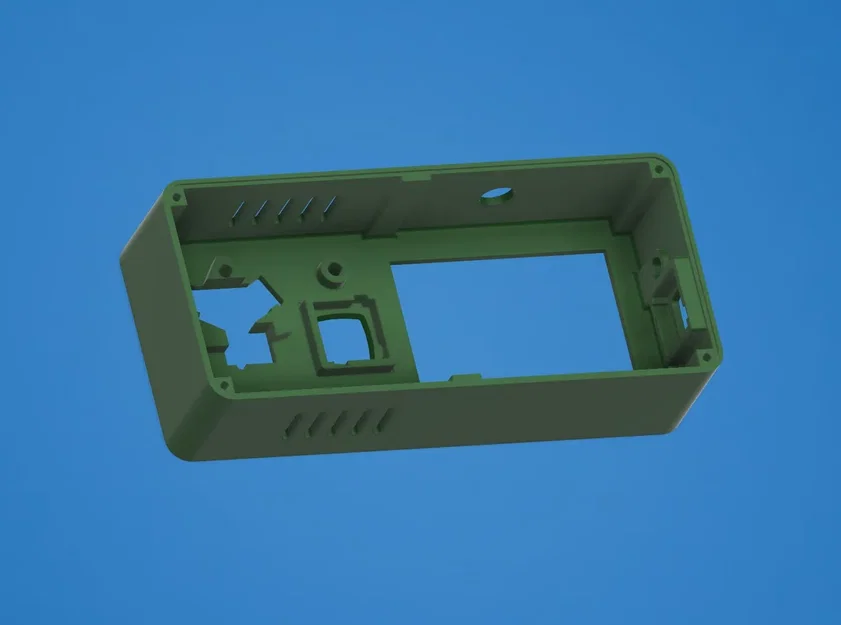

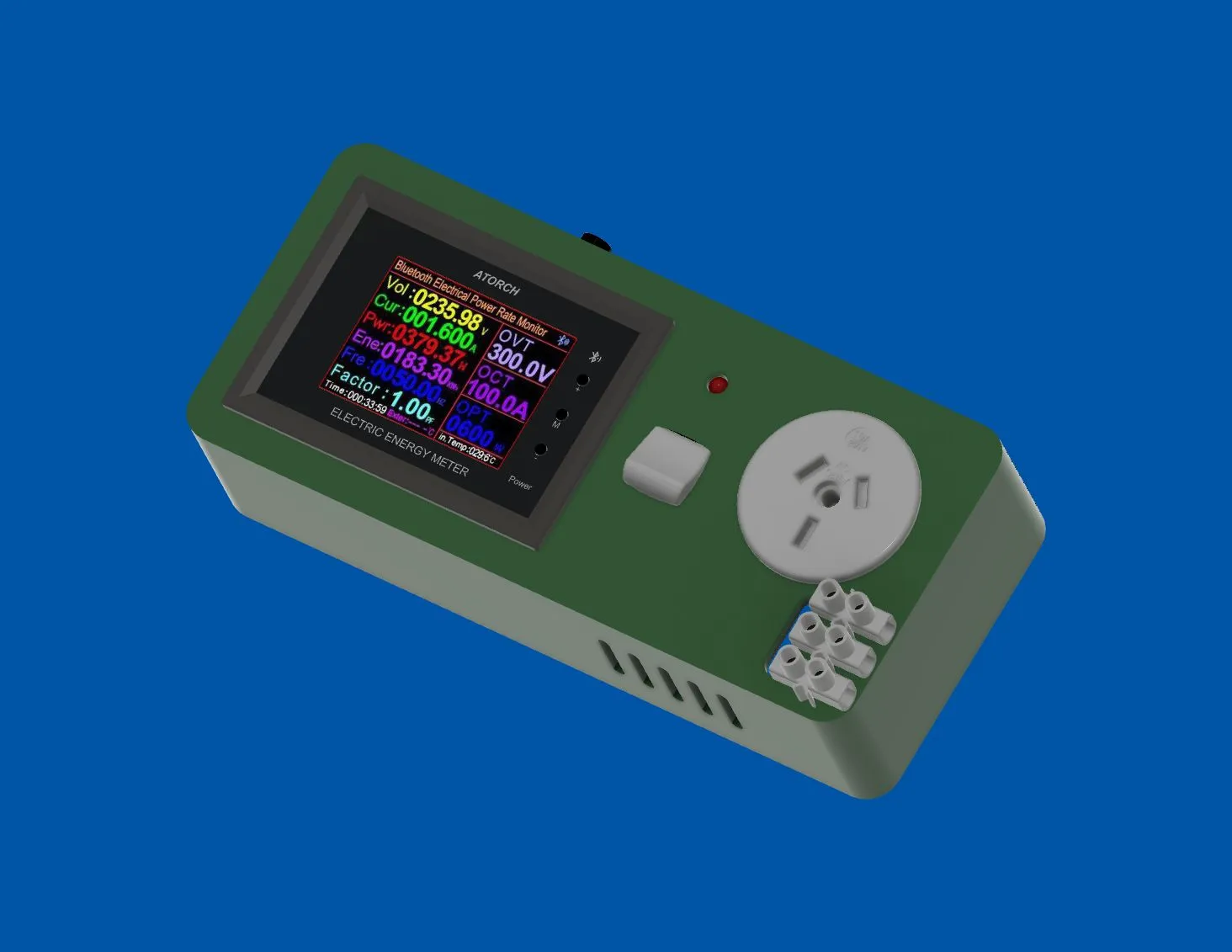

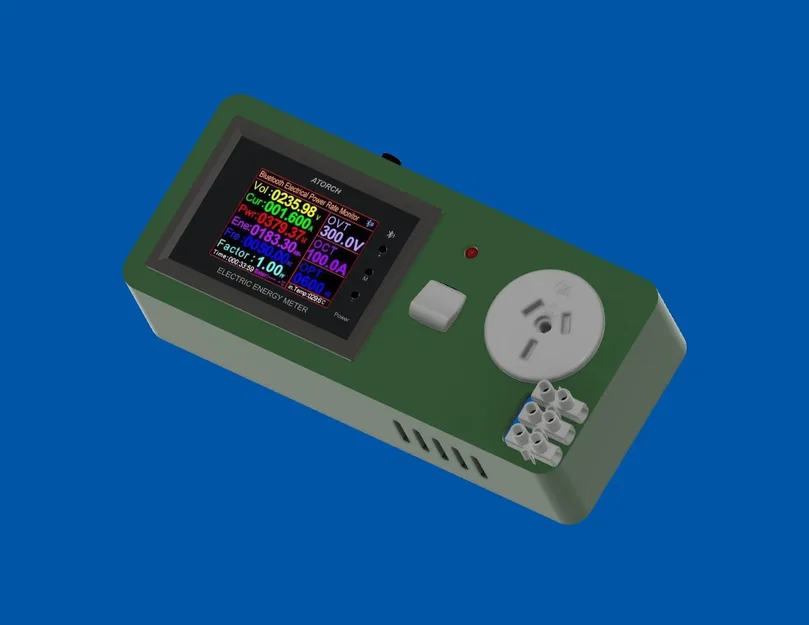

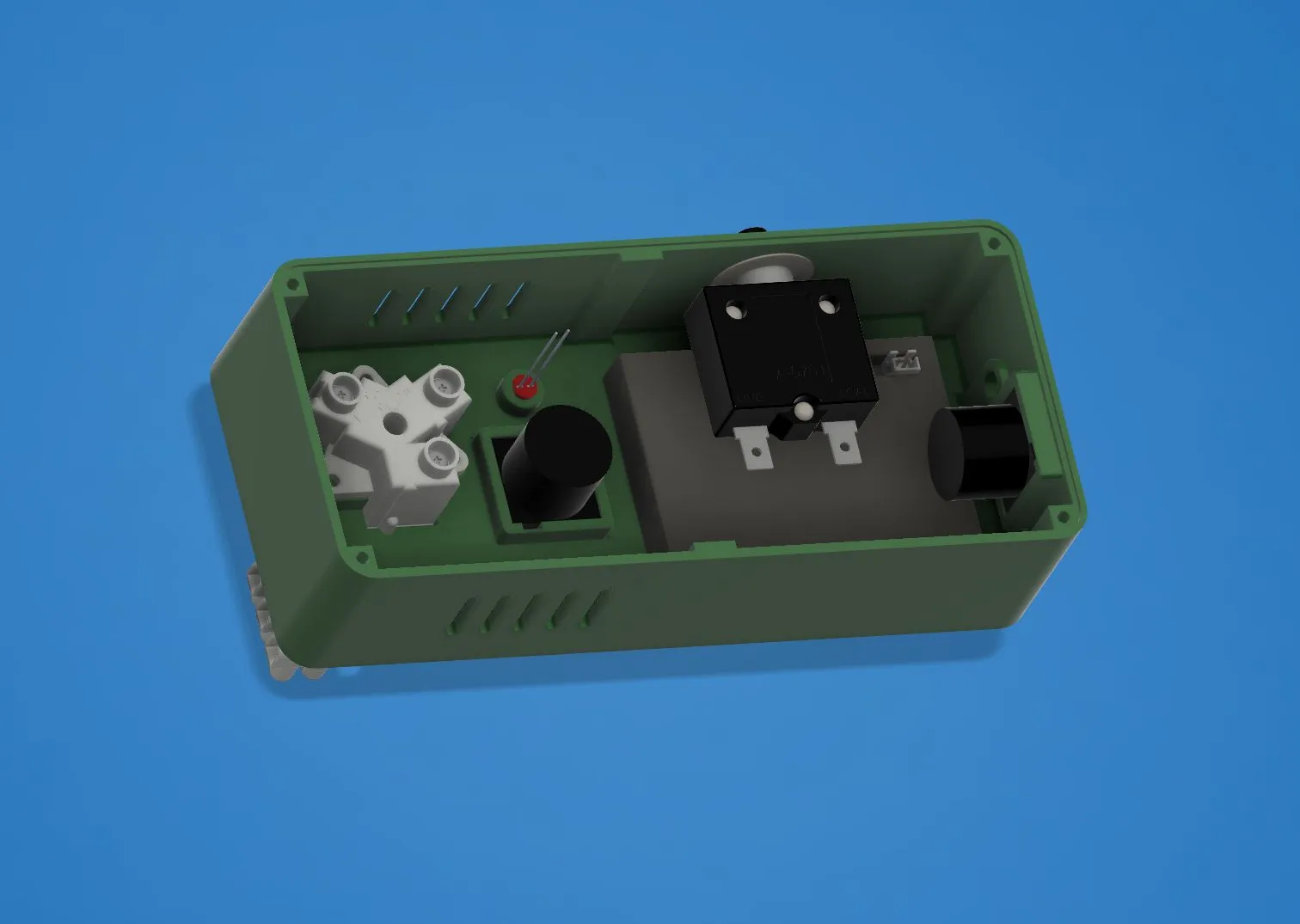

Đây là thiết kế 3D của tôi.

Bản in của tôi được làm bằng filament Aurarum bạc PETG 1.75mm, với chiều cao lớp 0.2mm và 15% độ đầy trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy bản in này hữu ích.
