Vỏ đồng hồ đo công suất DC 100V 10A 1000W

Tôi muốn có một phương tiện để đo các giá trị thời gian thực cho điện áp, dòng điện và công suất. Giải pháp trước đây của tôi là làm việc với hai đồng hồ vạn năng, một cho điện áp và một cho dòng điện, và chỉ cần tính toán giá trị công suất. Sử dụng các đồng hồ vạn năng này theo cách này đã khiến chúng không thể sử dụng cho các mục đích khác. Vì tôi thích đo điện áp và dòng điện thường xuyên, tôi đã quyết định xây dựng một bộ đo lường đa năng.

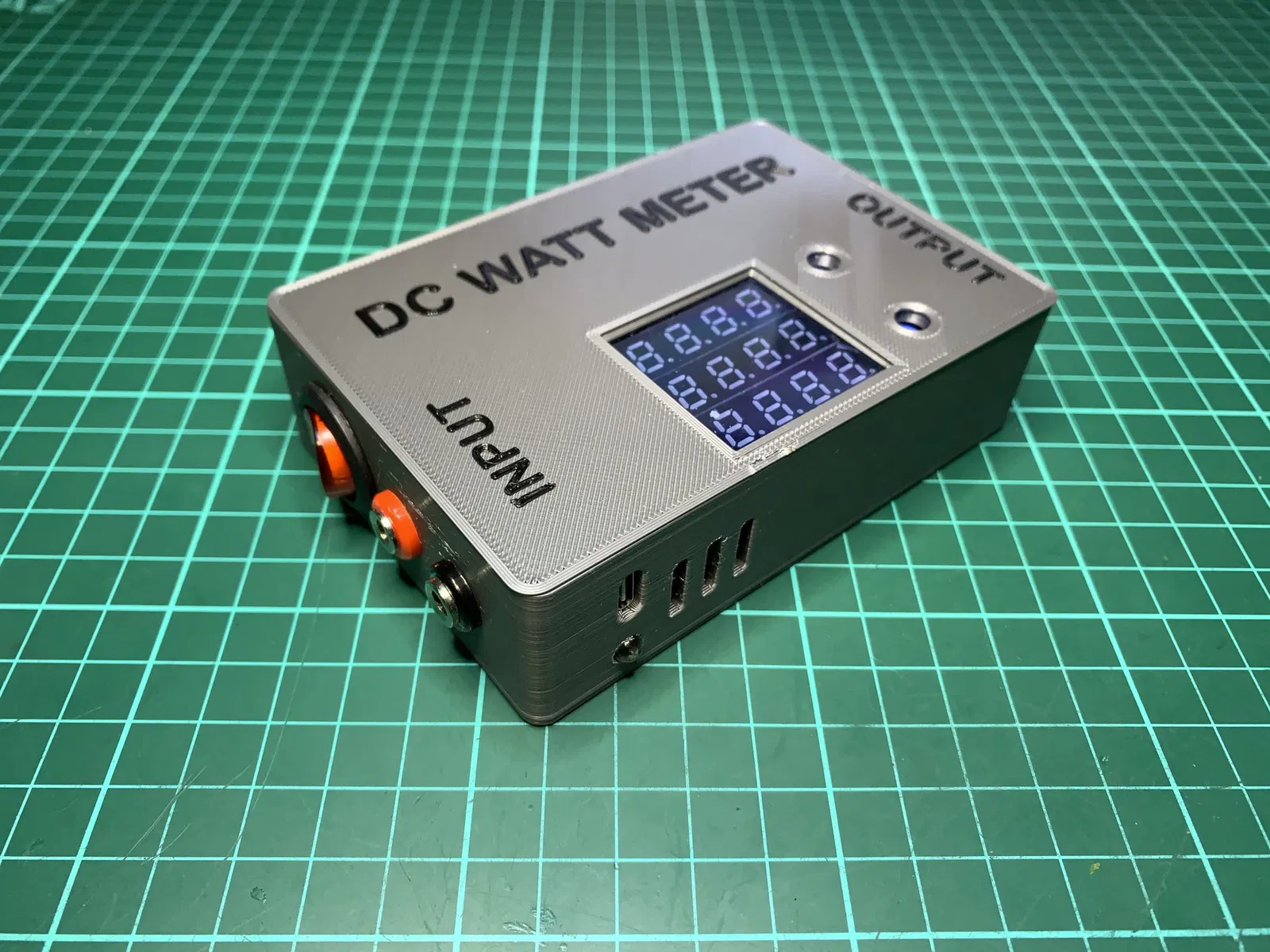

Đồng hồ đo điện áp, dòng điện và công suất số DC 100V 10A 1000W cung cấp nhiều giải pháp đo lường. Dự án này lấy mô-đun đó và tích hợp nó vào một vỏ bọc với nguồn điện kết nối. Tôi đã tích hợp mô-đun đồng hồ công suất mà không có khung bao quanh đi kèm. Khung bao chỉ cần kẹp vào, vì vậy có thể dễ dàng tháo ra.

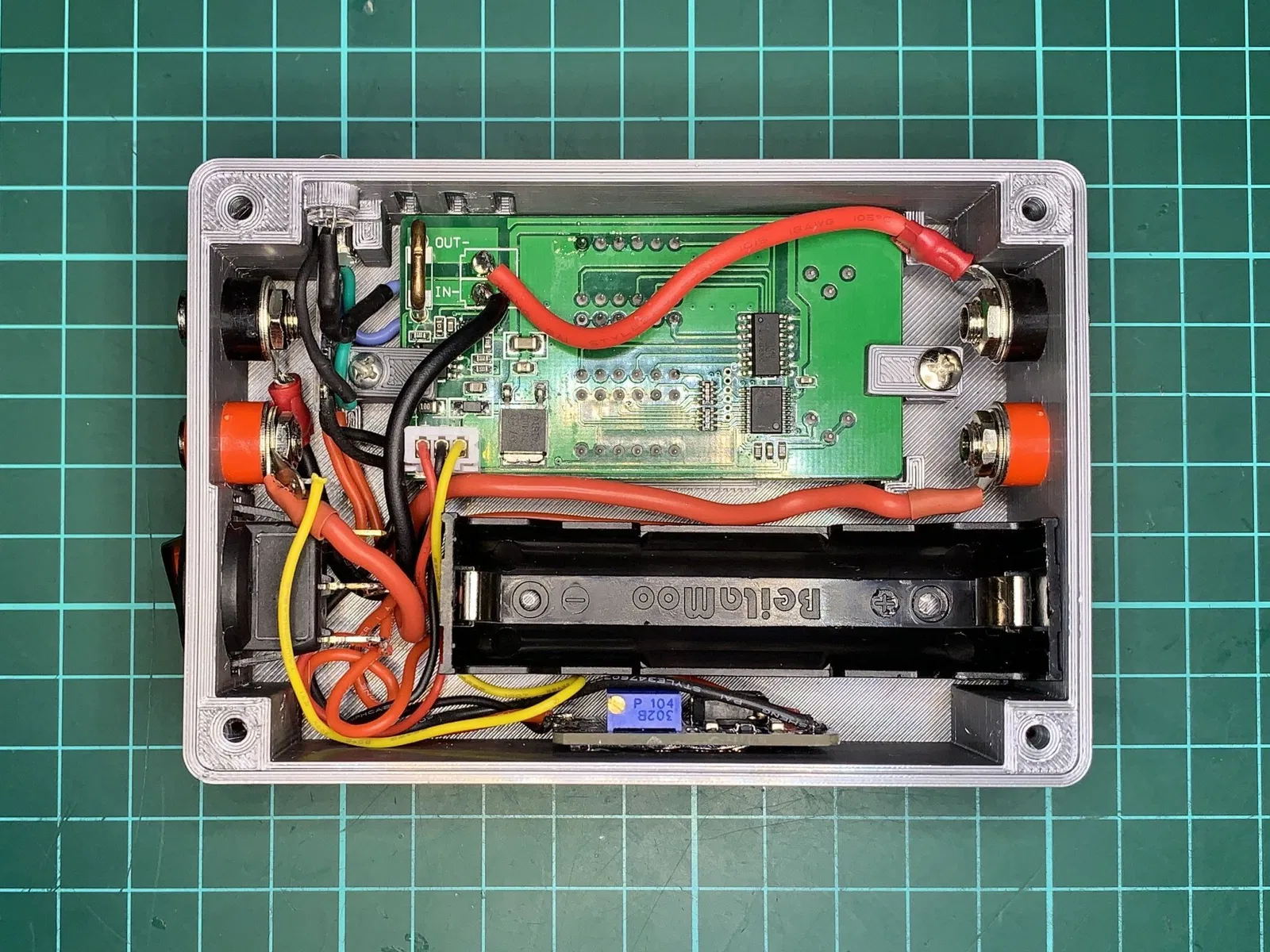

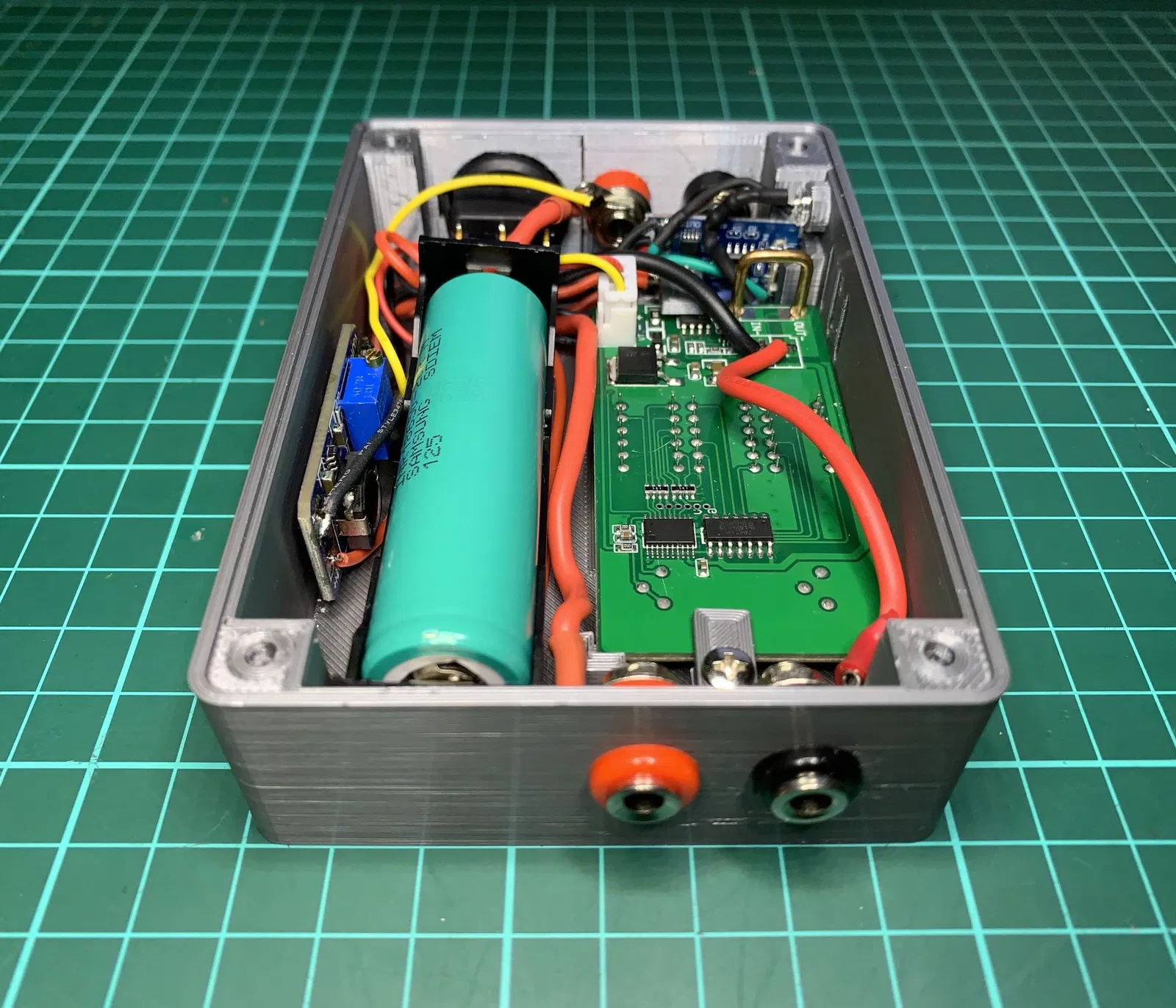

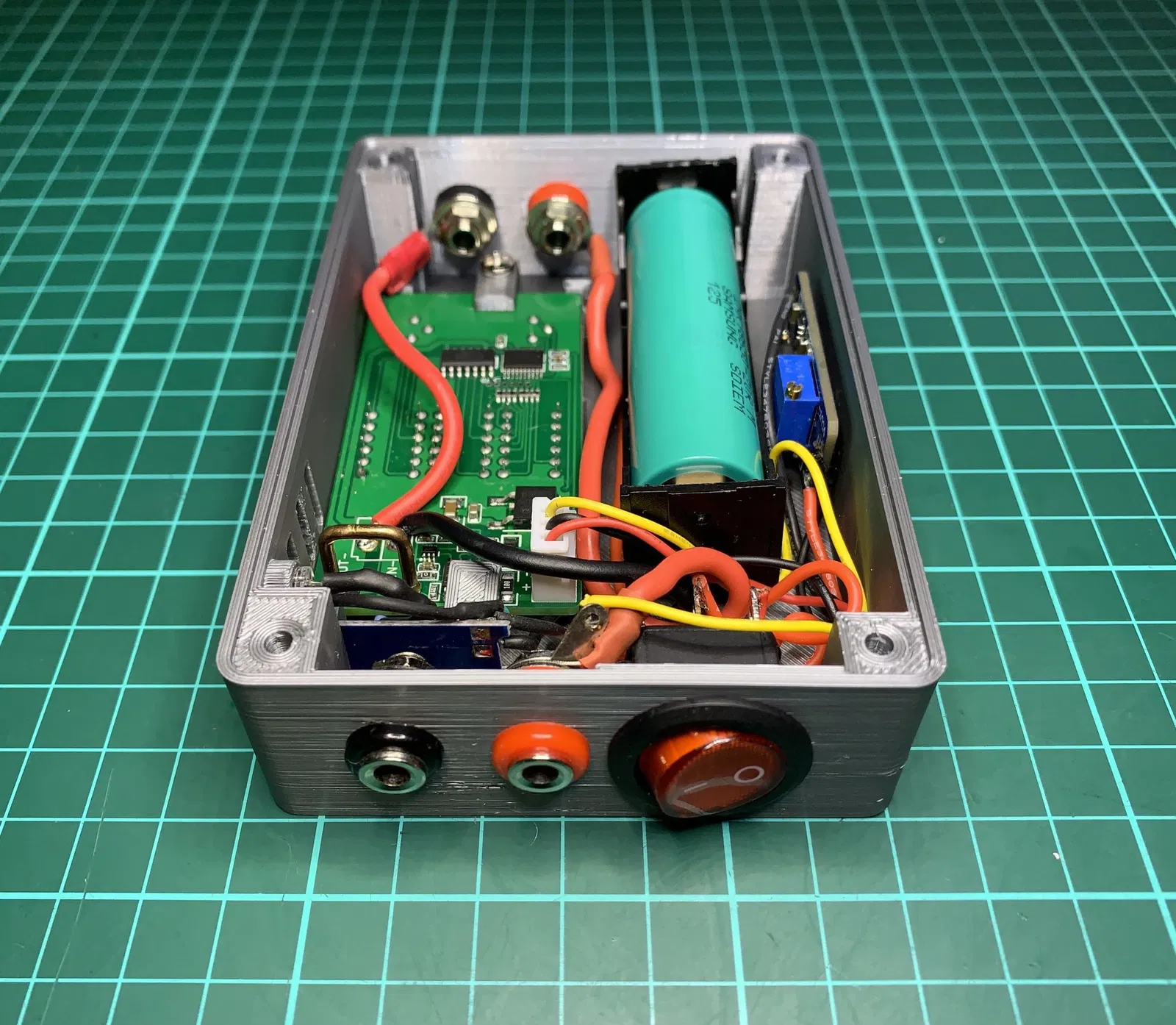

Đơn vị đo lường được cấp nguồn bởi một pin LiPo và bao gồm cả mạch sạc pin. Pin được sạc qua một đầu nối USB Type C gắn trên thiết bị. Kết nối USB cũng cho phép đơn vị được cấp nguồn từ bên ngoài.

Mô-đun đồng hồ công suất DC dễ dàng có sẵn để mua. Tôi đã mua mô-đun của mình từ AliExpress với giá chưa đến 13 AUD từ đây: https://www.aliexpress.com/item/4000111105839.html?spm=a2g0s.8937460.0.0.d5a72e0eQ5IA0d

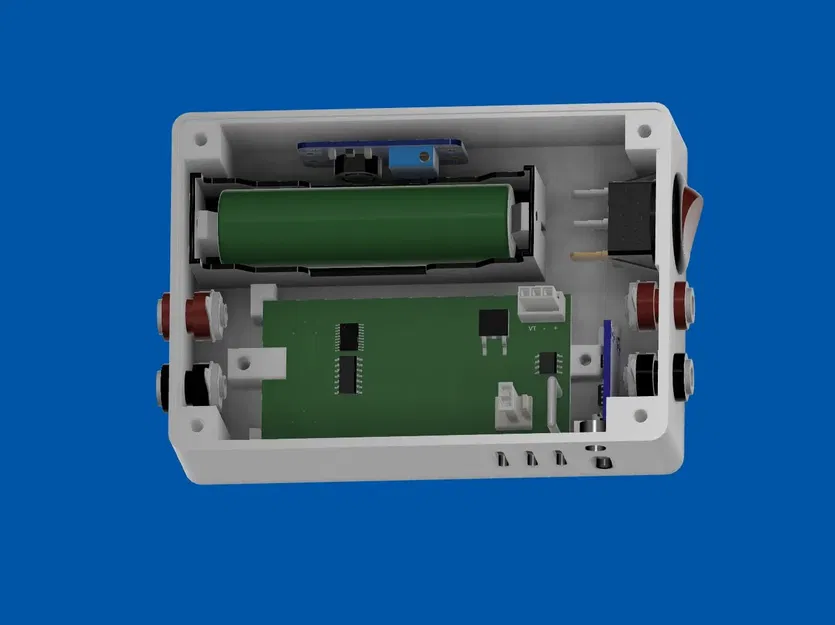

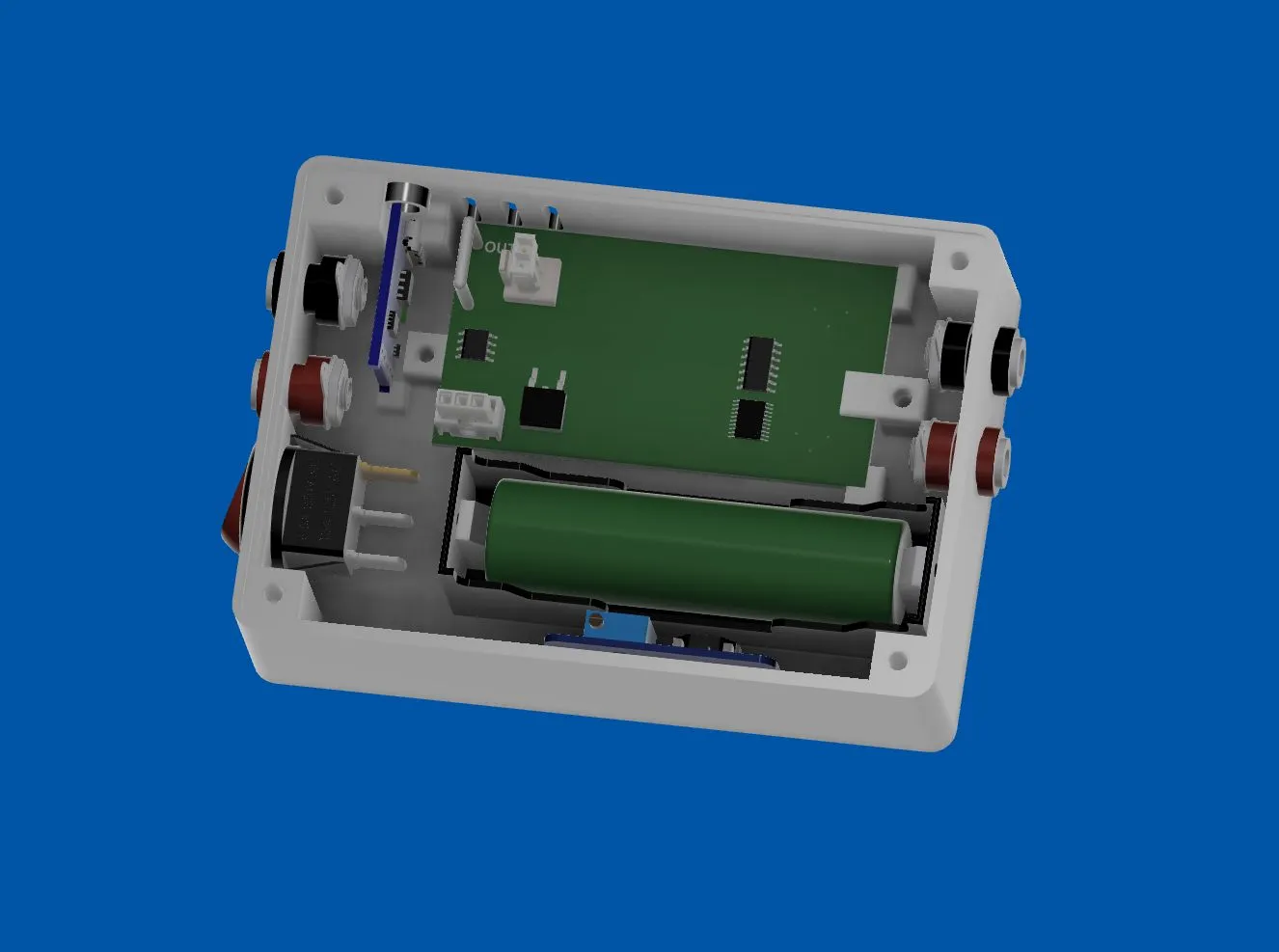

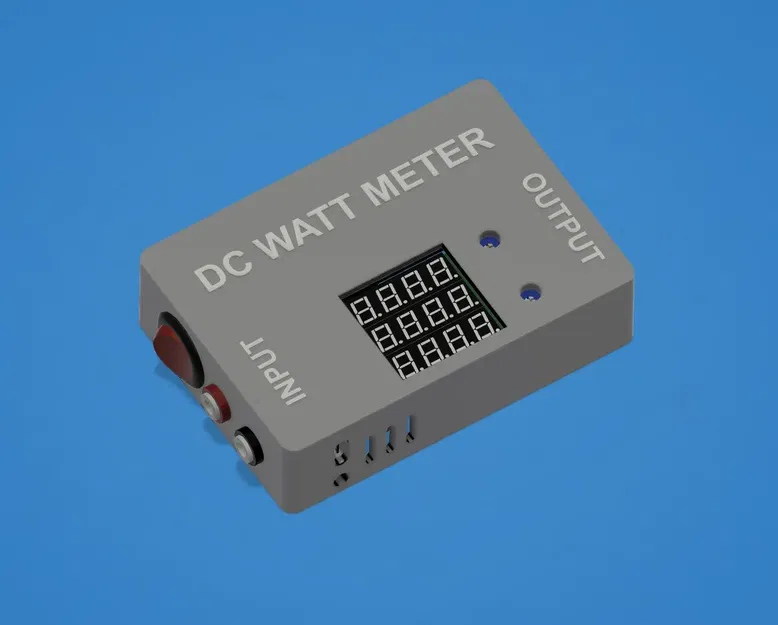

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

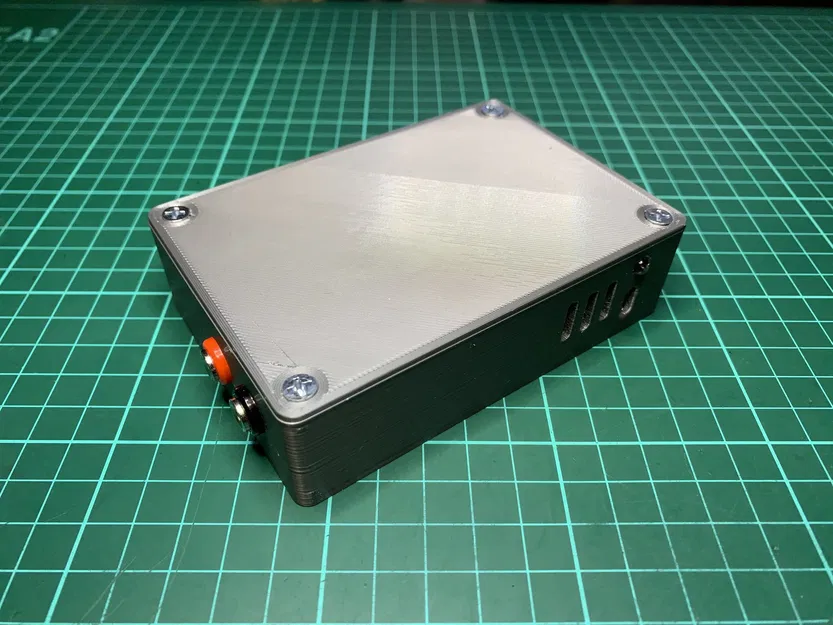

Bản in của tôi được làm bằng filament bạc Aurarum PETG 1.75mm, với chiều cao lớp 0.2mm và 15% độ đầy trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một khoản tiền tip để giữ cho tôi hứng thú tạo ra nhiều bản vẽ như thế này hơn nữa.
