Vỏ bảo vệ cho bộ kiểm tra dung lượng pin Geekcreit

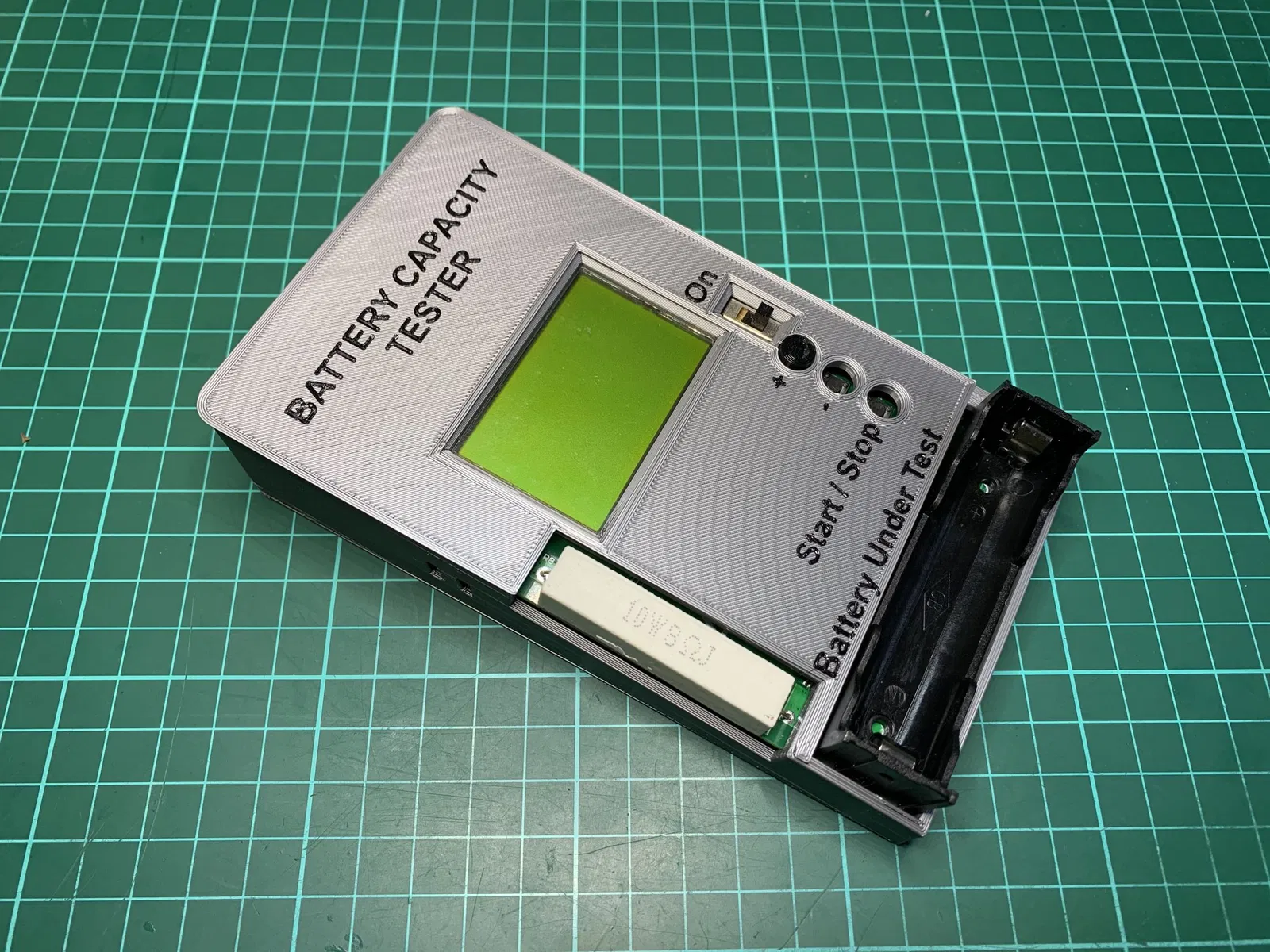

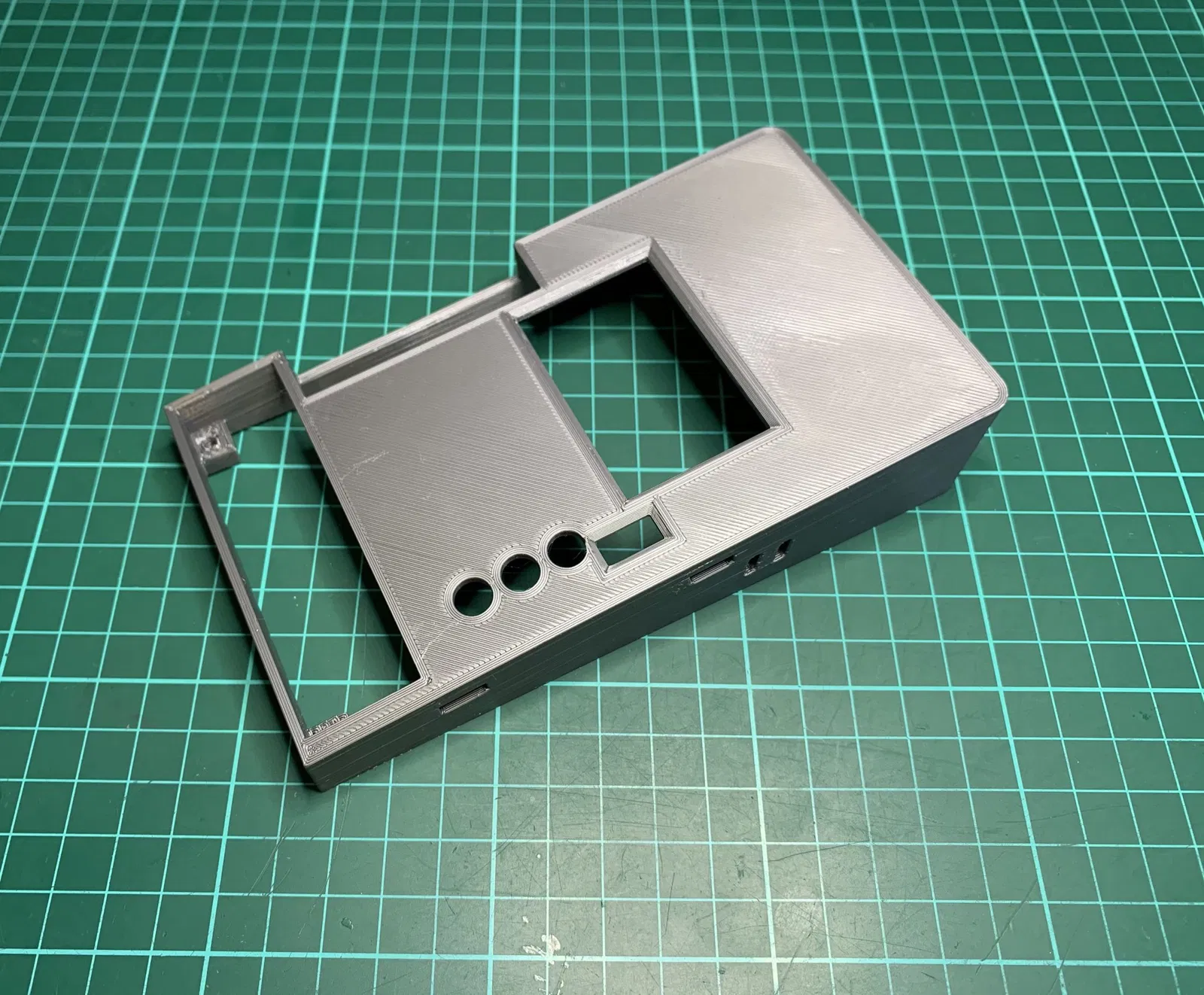

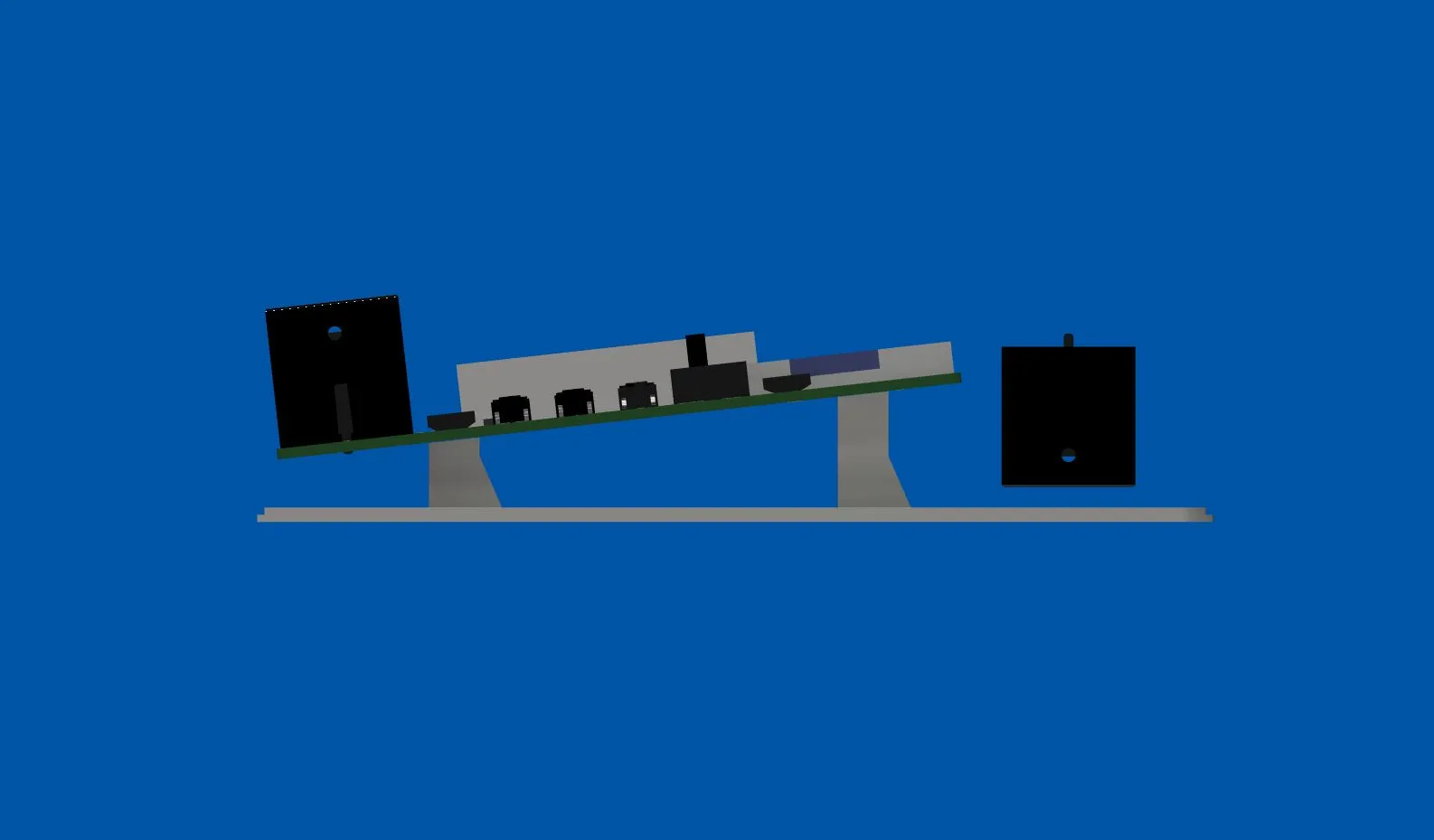

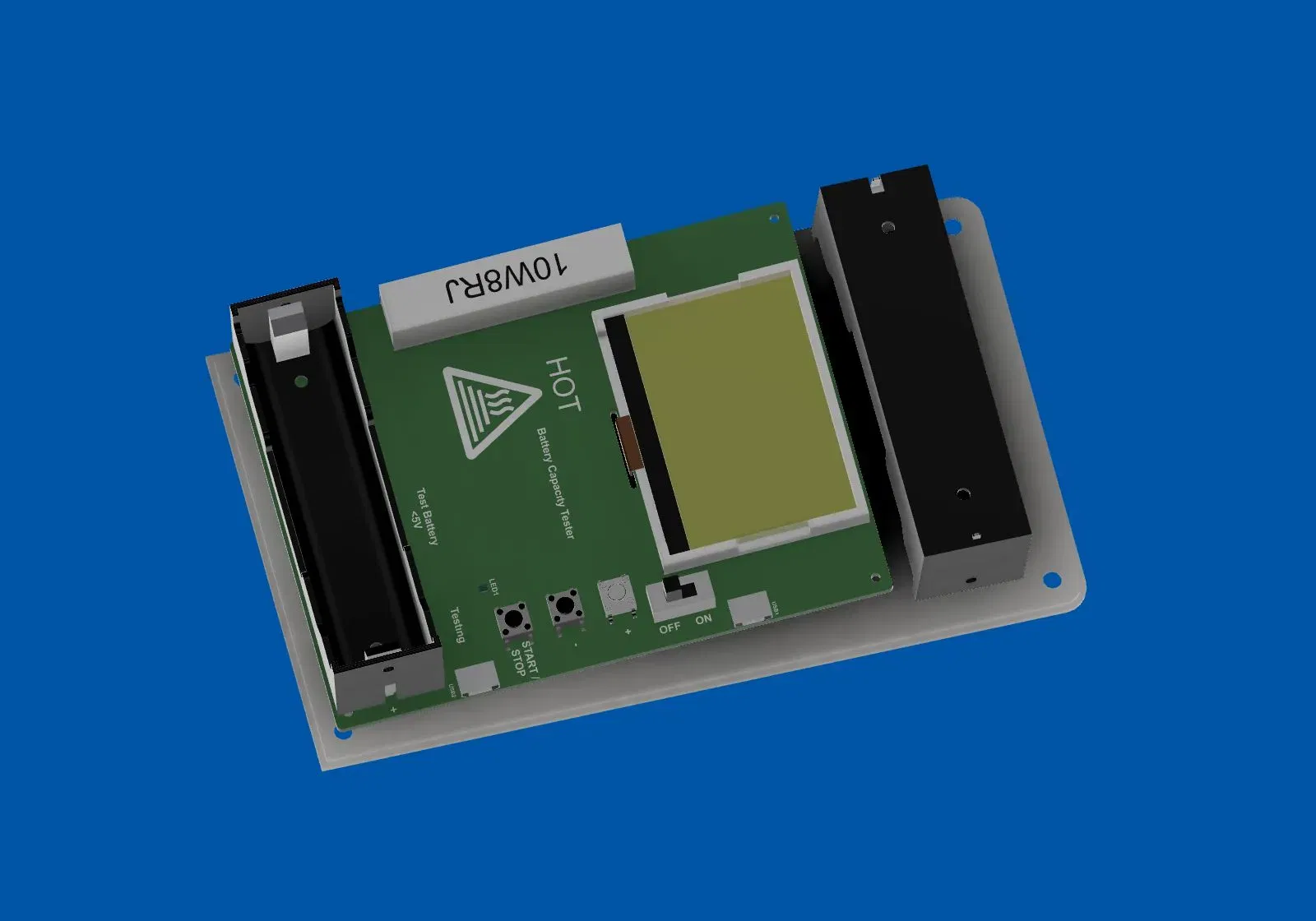

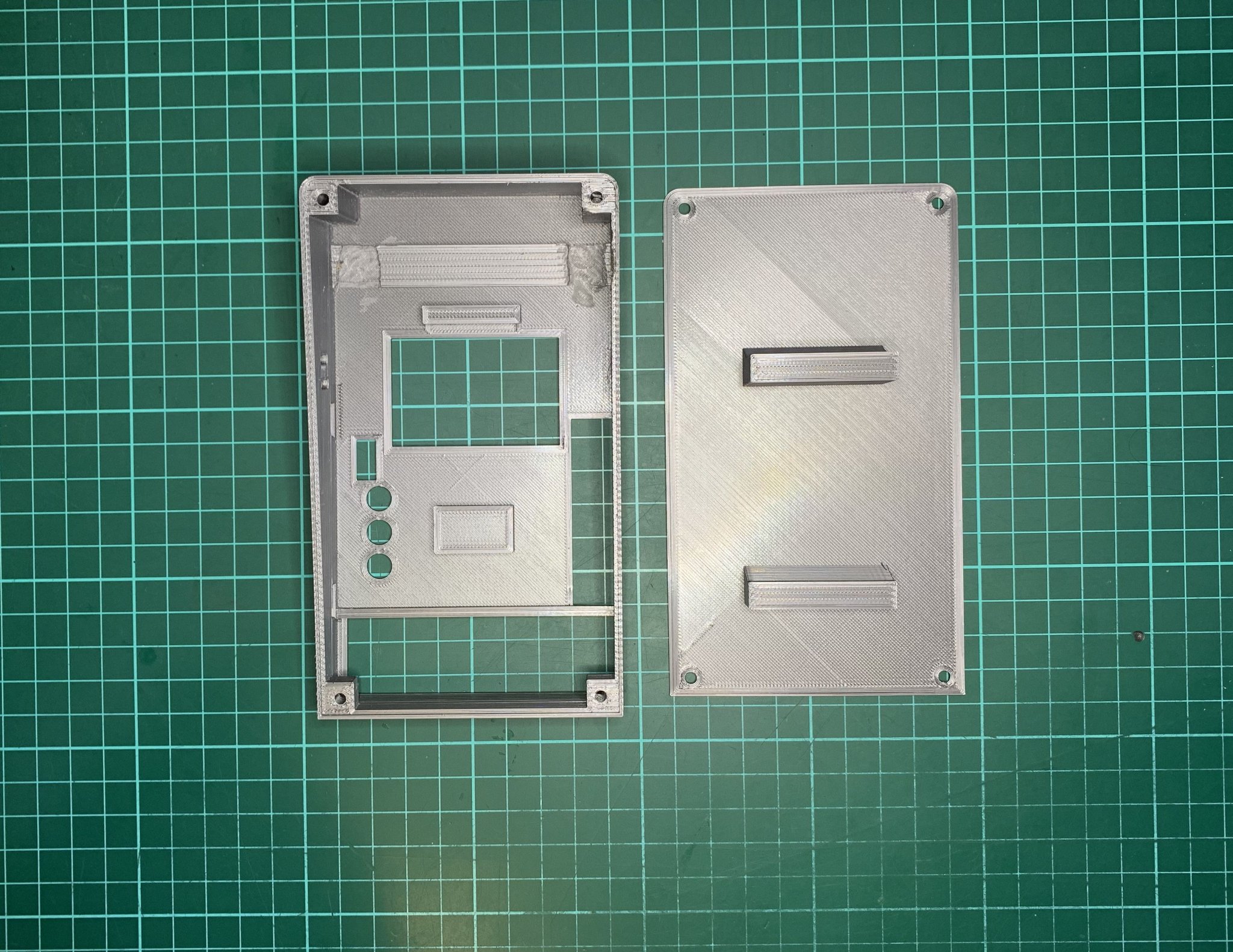

Mô-đun Kiểm Tra Dung Lượng Pin Geekcreit được bán mà không có vỏ. Nó có thể được sử dụng mà không có vỏ, nhưng các thành phần bên trong sẽ được bảo vệ tốt hơn trong một loại vỏ nào đó. Đây là thiết kế 3D của tôi cho một vỏ phù hợp cho mô-đun.

Chăm sóc lắp ráp vào Vỏ 3D:

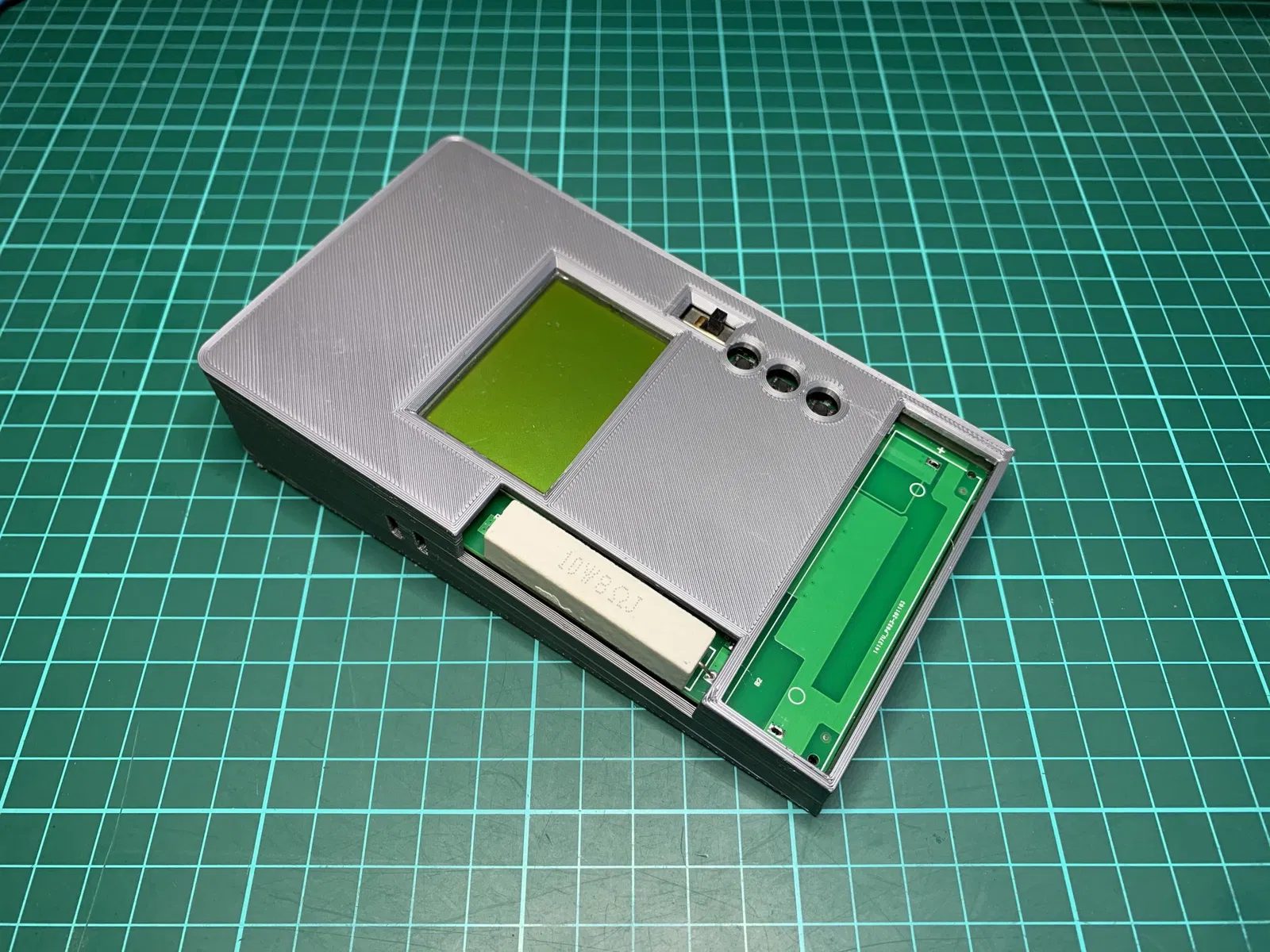

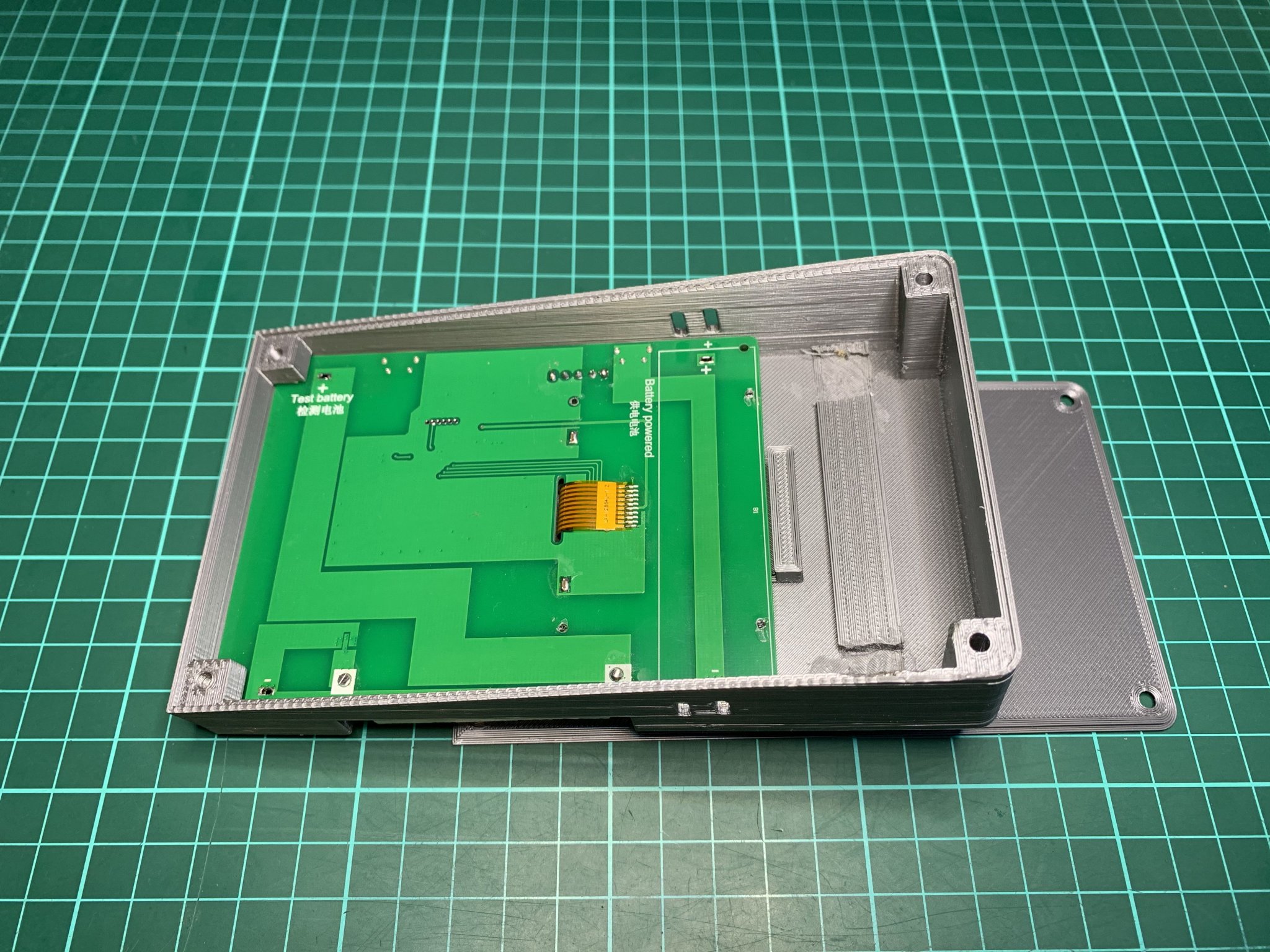

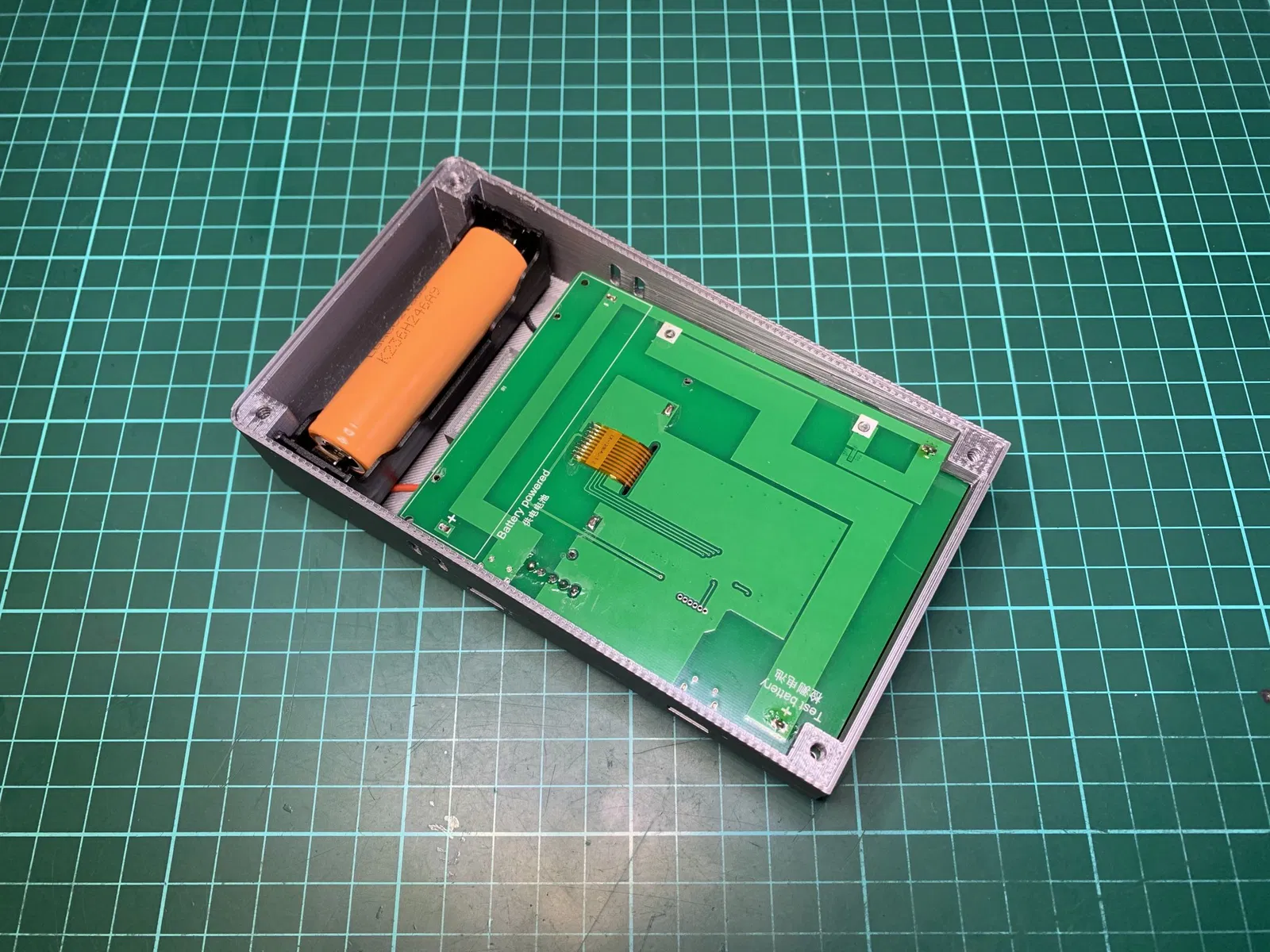

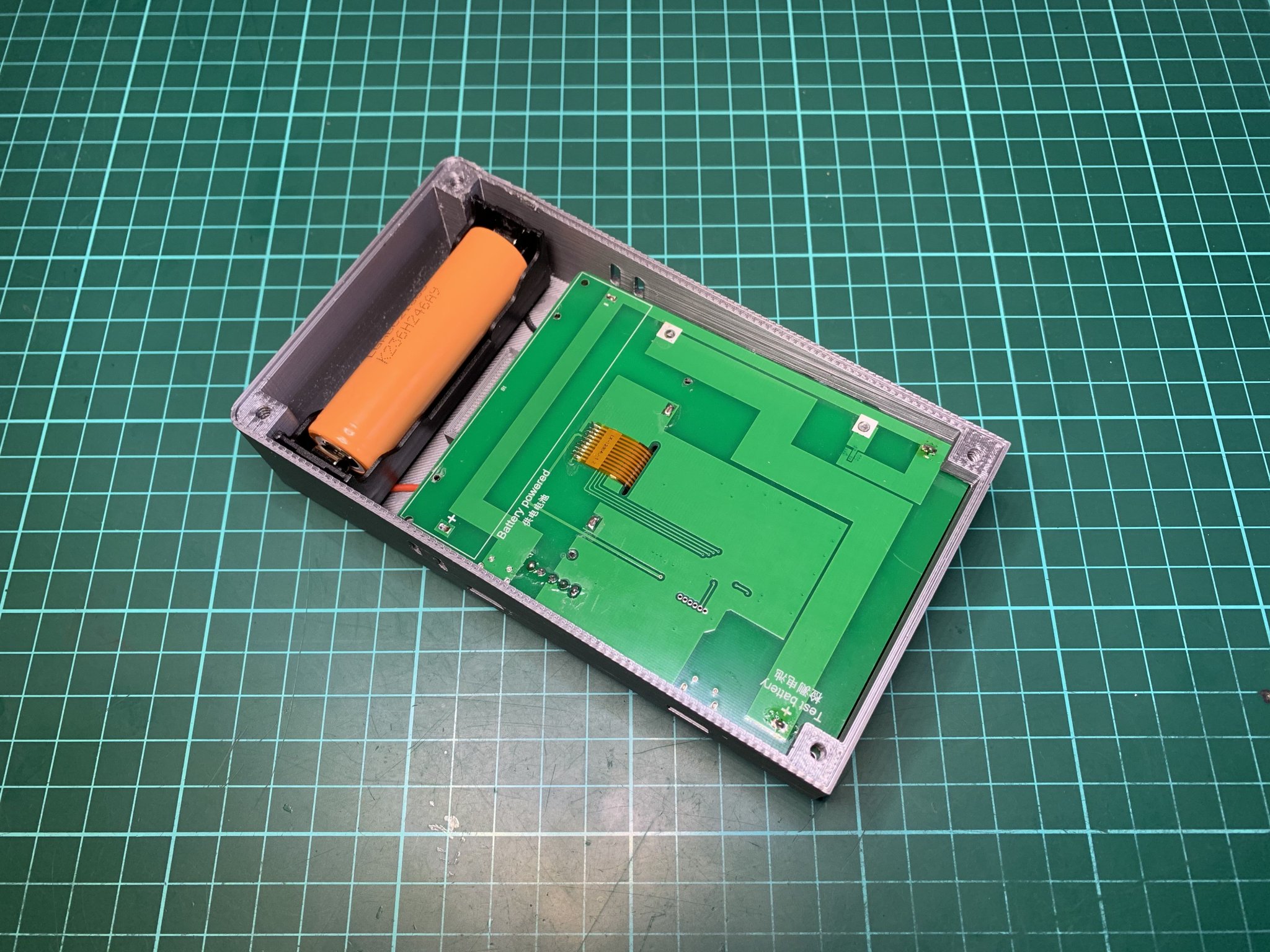

• Giá đỡ pin đang kiểm tra (BUT) cần được gỡ bỏ khỏi PCB trong quá trình lắp ráp, nếu không, bo mạch sẽ không thể trượt vào vị trí.

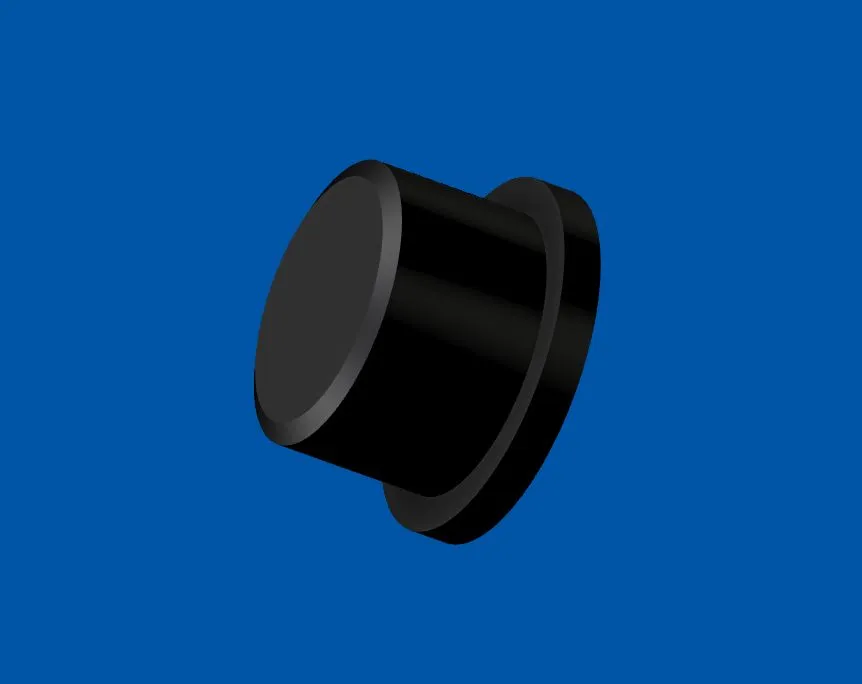

• Trước khi hàn giá đỡ pin BUT trở lại vị trí, hãy đặt các phần mở rộng nút vào các nút tương ứng của chúng.
• Cuối cùng, lắp giá đỡ pin BUT vào vị trí.

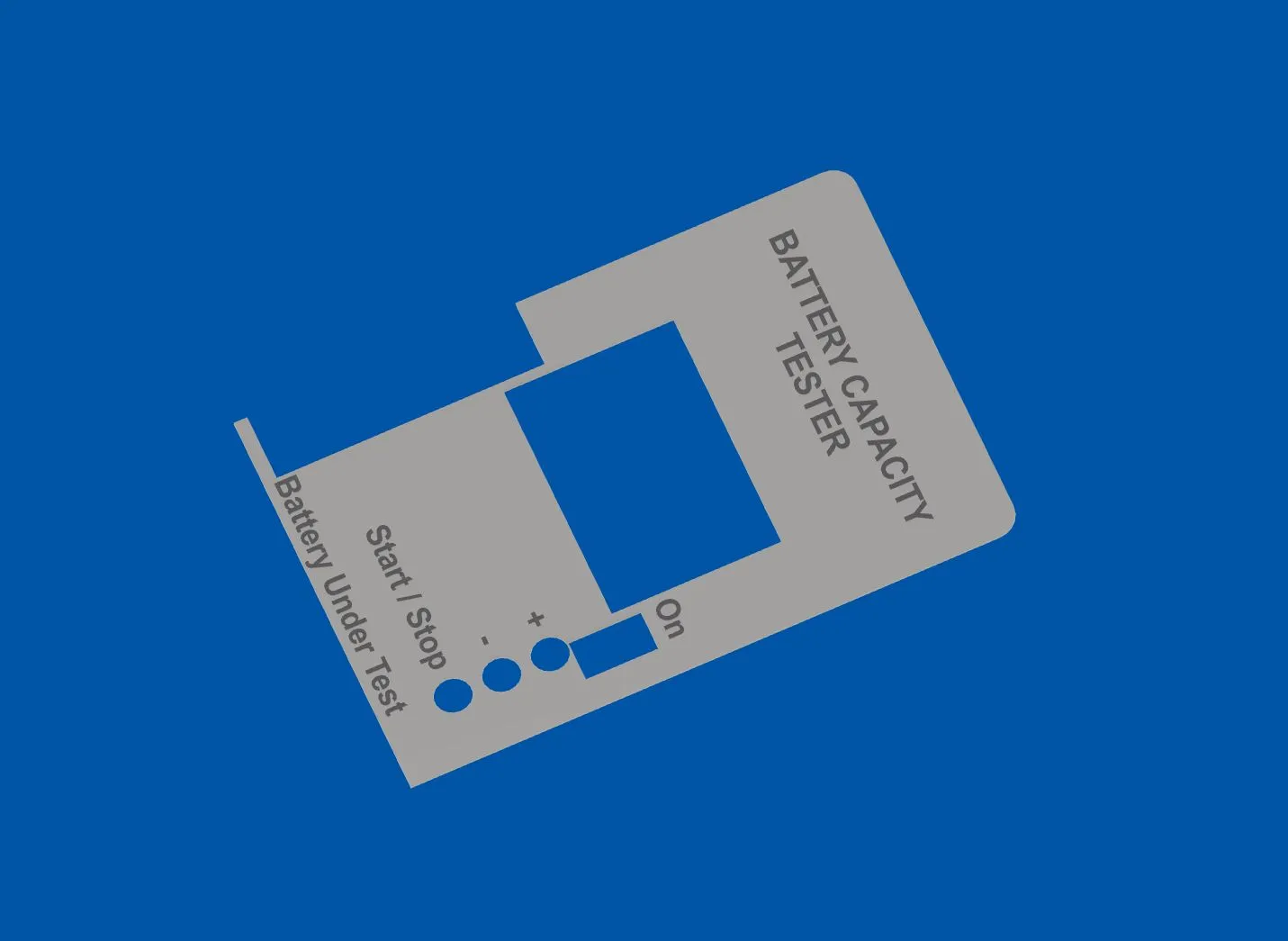

• Lớp văn bản được cố định tại chỗ bằng băng dính hai mặt mỏng.

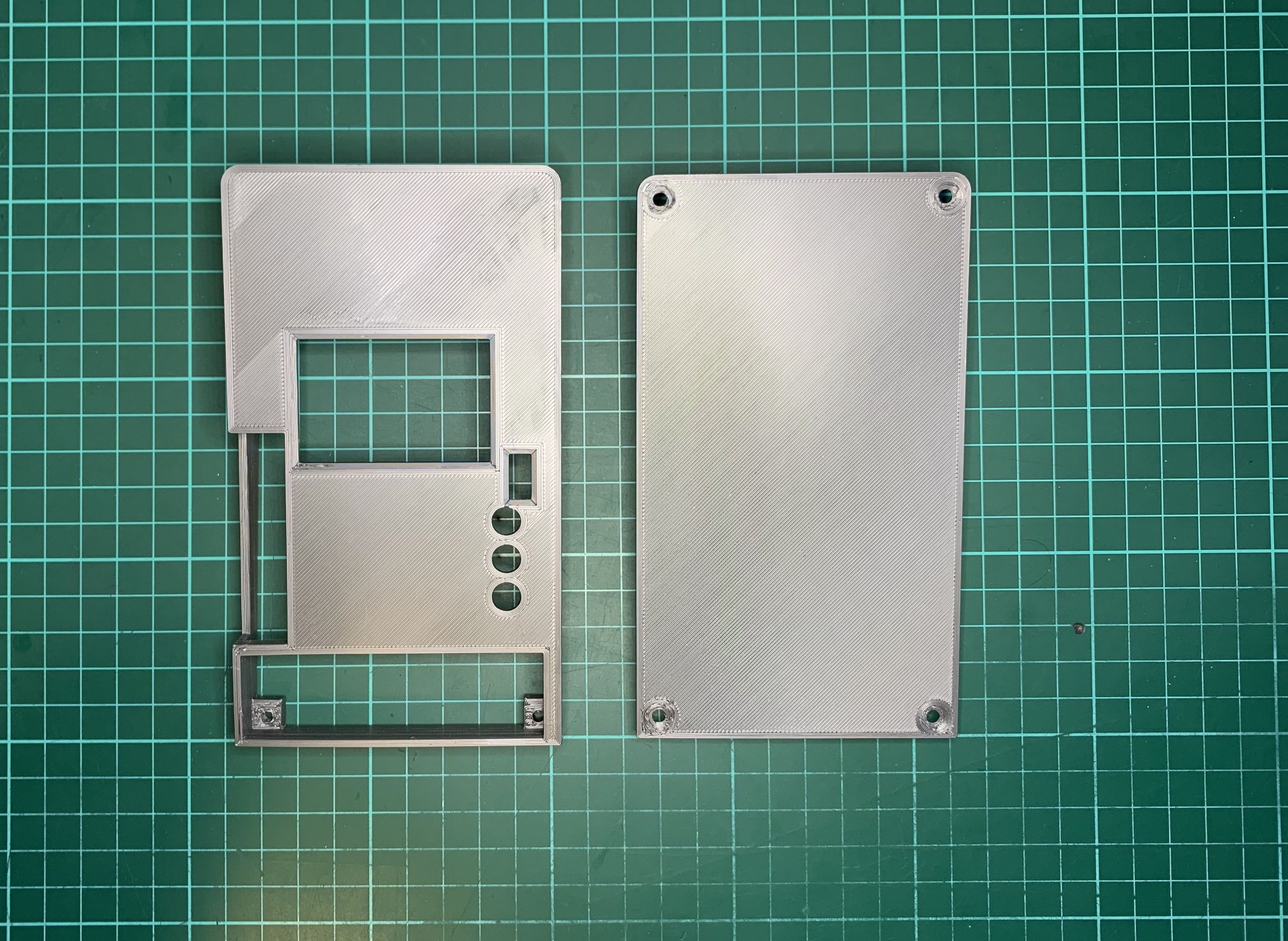

• Các ốc vít là loại tự khoan 3.5mm x 15mm. Hai ốc vít được rút ngắn xuống 8mm. Các ốc vít rút ngắn được sử dụng làm ốc vít ở đáy của vỏ.
• Phần mở rộng nút "+" bị trở ngại một phần bởi công tắc nguồn. Cắt một vết rạch nhỏ 1mm trên phần mở rộng nút và mọi thứ sẽ ổn.

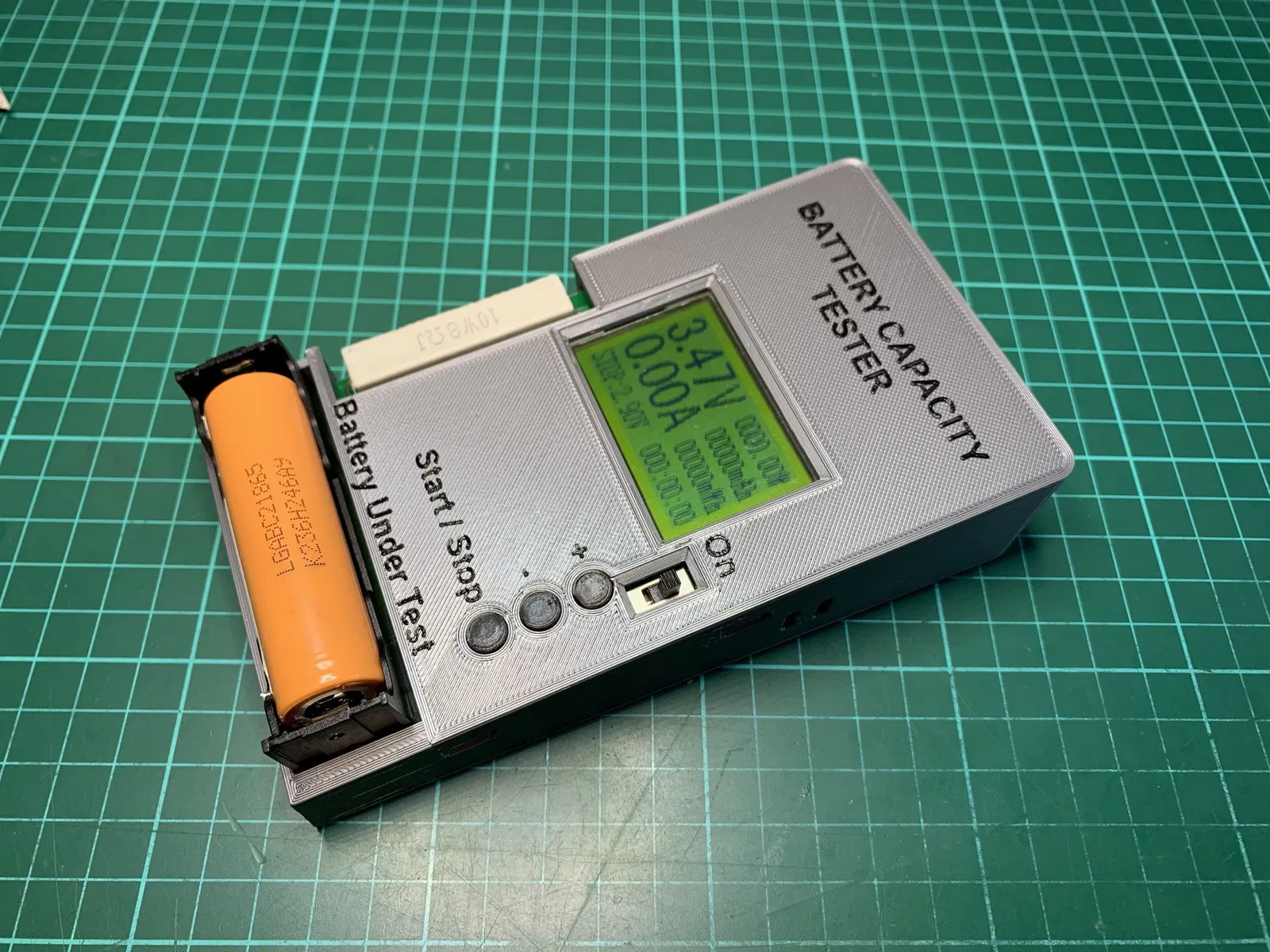

Để làm cho kết quả in thú vị hơn, tôi thực hiện một sự thay đổi màu sắc filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ nhìn hơn. Sự thay đổi màu sắc filament được thiết lập trong phần mềm cắt của bạn. Việc thiết lập màu sắc filament rất dễ dàng trong eSlicer, có thể các phần mềm cắt khác cũng vậy.

Kết quả in của tôi được thực hiện bằng filament PETG 1.75mm Aurarum bạc và đen, với chiều cao lớp 0.2mm và độ đầy 100% trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng sẽ thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một mẹo để giữ cho tôi hứng thú để thực hiện thêm nhiều bản vẽ như thế này.

Hướng dẫn in

Để làm cho kết quả in thú vị hơn, tôi thực hiện một sự thay đổi màu sắc filament gần cuối để văn bản nổi được in bằng một màu khác và làm cho nó dễ nhìn hơn. Sự thay đổi màu sắc filament được thiết lập trong phần mềm cắt của bạn. Việc thiết lập màu sắc filament rất dễ dàng trong eSlicer, có thể các phần mềm cắt khác cũng vậy.

Mẫu in của tôi được làm bằng filaments Aurarum bạc và đen PETG 1.75mm, với độ cao lớp 0.2mm và 100% độ đặc trên máy in PRUSA I3 MK3S.
