Nguồn cung cấp điện USB Type A+C PD+QC 50W

Bộ nguồn USB này cung cấp 3 cổng để cung cấp điện đồng thời cho 3 thiết bị với tổng công suất 50W. Các cổng bao gồm hai cổng Type A 3.0 và một cổng Type C. Các cổng USB hỗ trợ các giao thức sau: PPS, PD3.0, QC3.0, QC4+, SCP, FCP, AFC

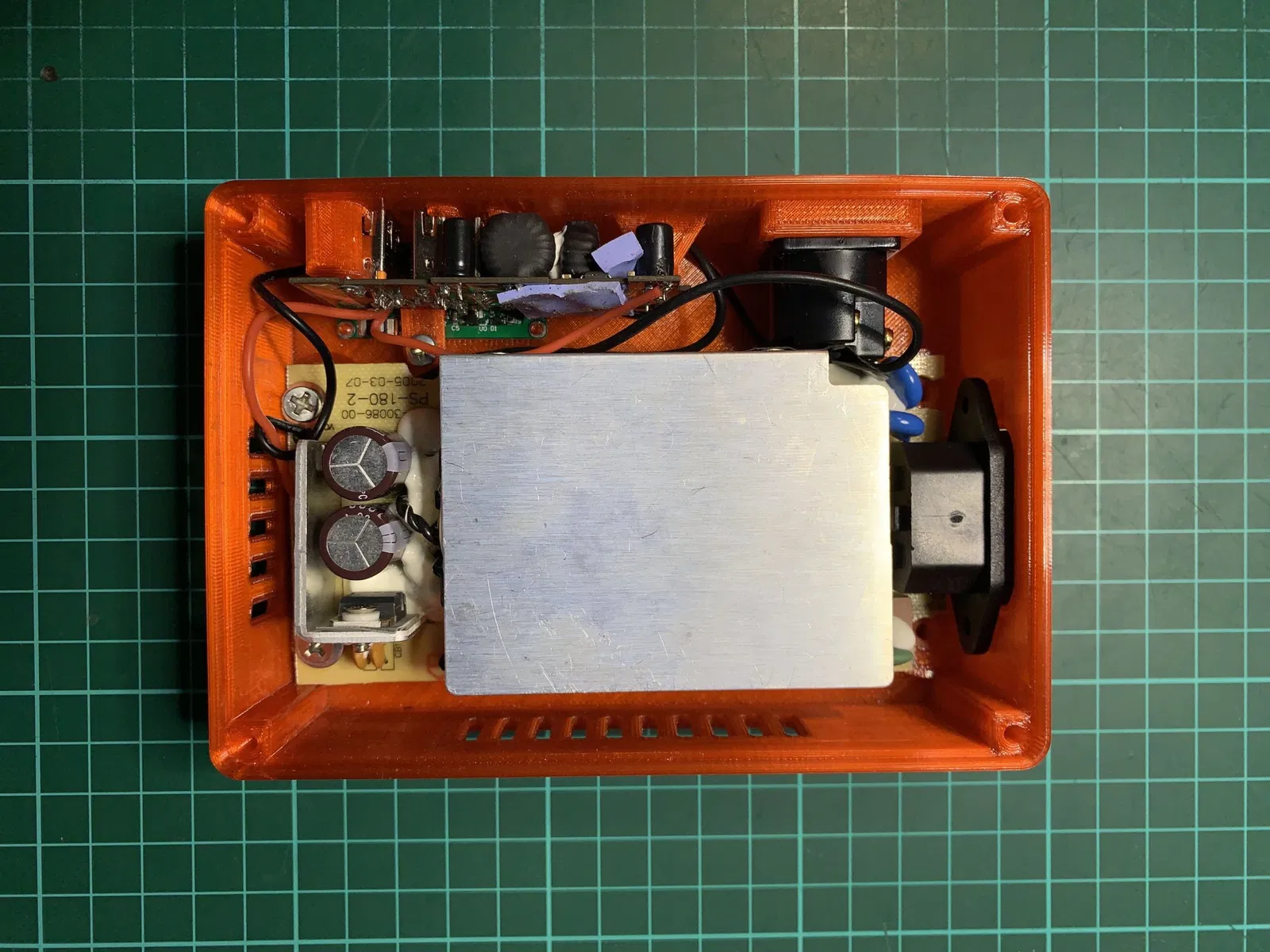

Danh sách các bộ phận: - Bộ nguồn Epson DL-180 - Mô-đun Baseus USB Type A x 2 cộng với đầu nối USB C - Mô-đun kiểm tra USB Type C Riden TC64 - Vỏ in 3D (tùy chỉnh cho dự án này) - Công tắc nguồn - Dây, ốc vít

Vì tôi có bộ nguồn dư, nên điều này đã trở thành một nguồn điện thông minh và mạnh mẽ với chi phí thấp.

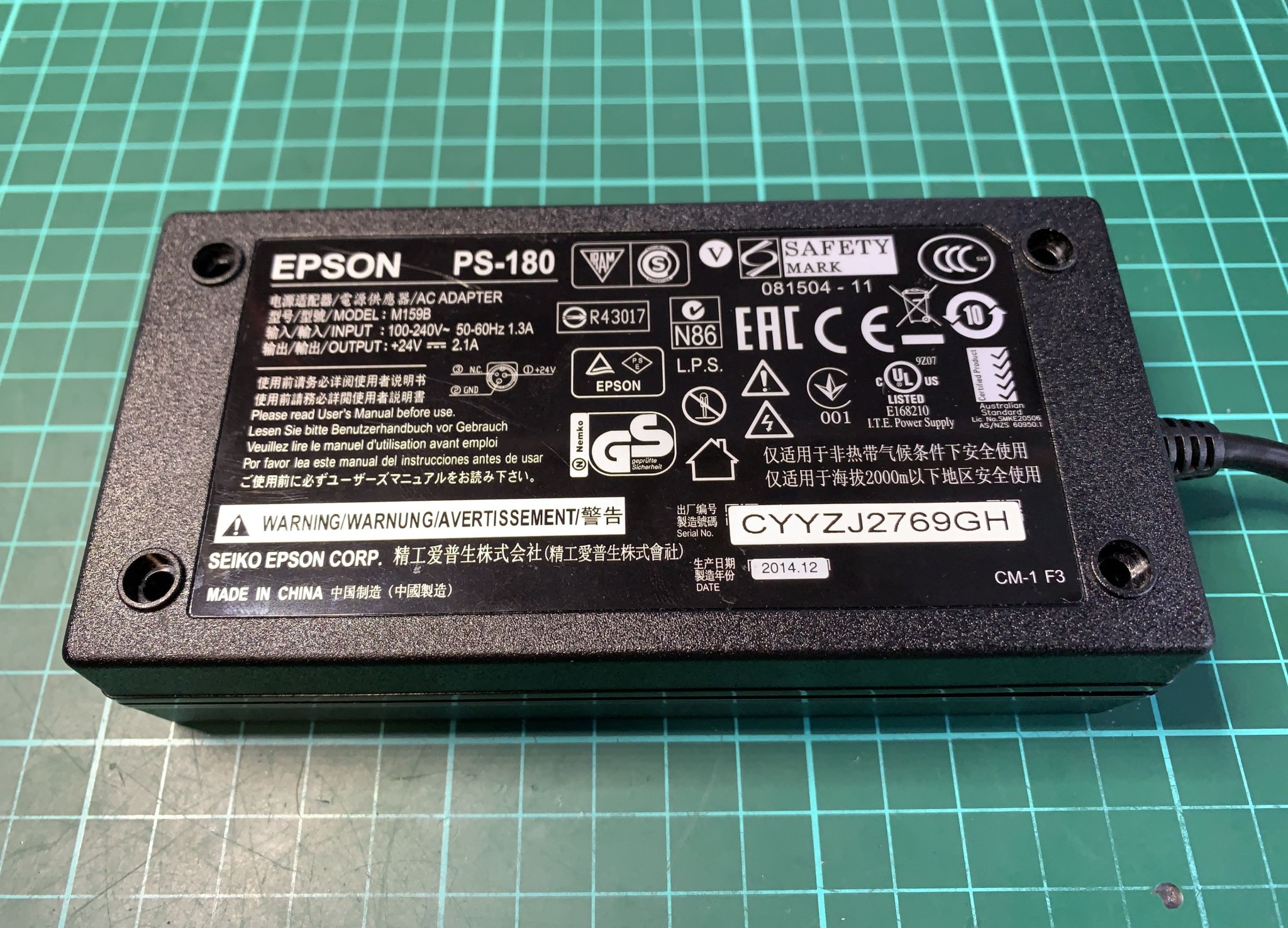

Mô-đun nguồn Epson có sẵn dễ dàng, mới hoặc đã qua sử dụng. Ví dụ, tại liên kết không liên kết này với giá 30 AUD: https://www.ebay.com.au/itm/182205261116?hash=item2a6c47a53c:g:ObMAAOSw0kNXhvnA:sc:AU\_RegularParcelWithTrackingAndSignature!2214!AU!-1

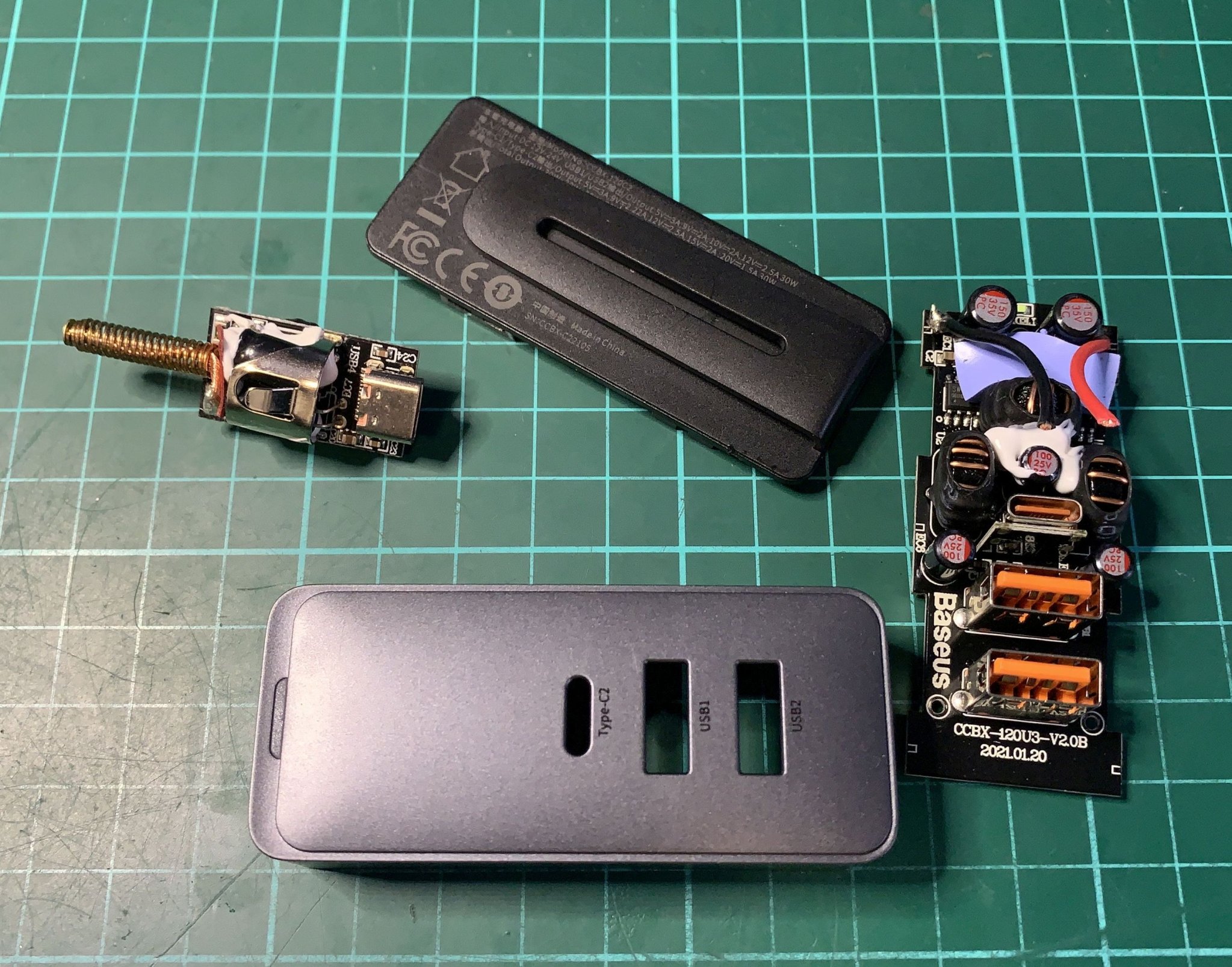

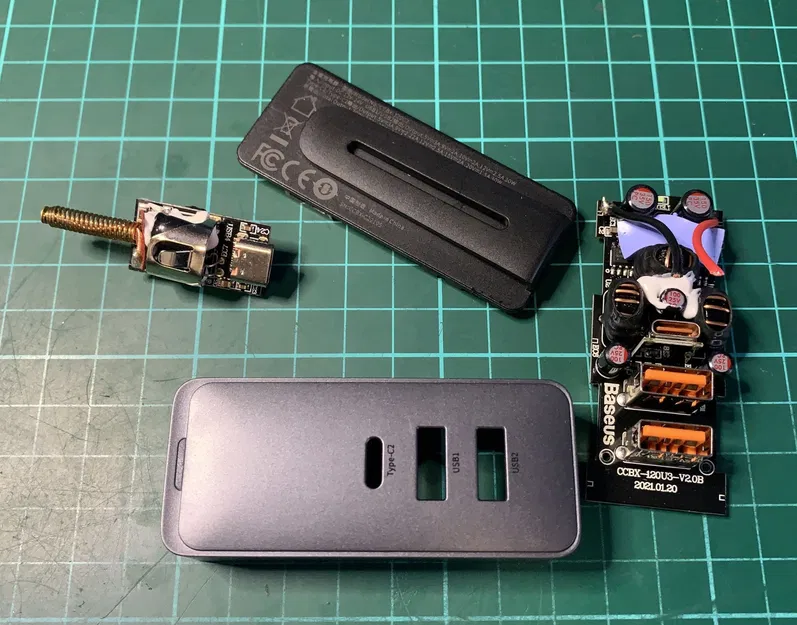

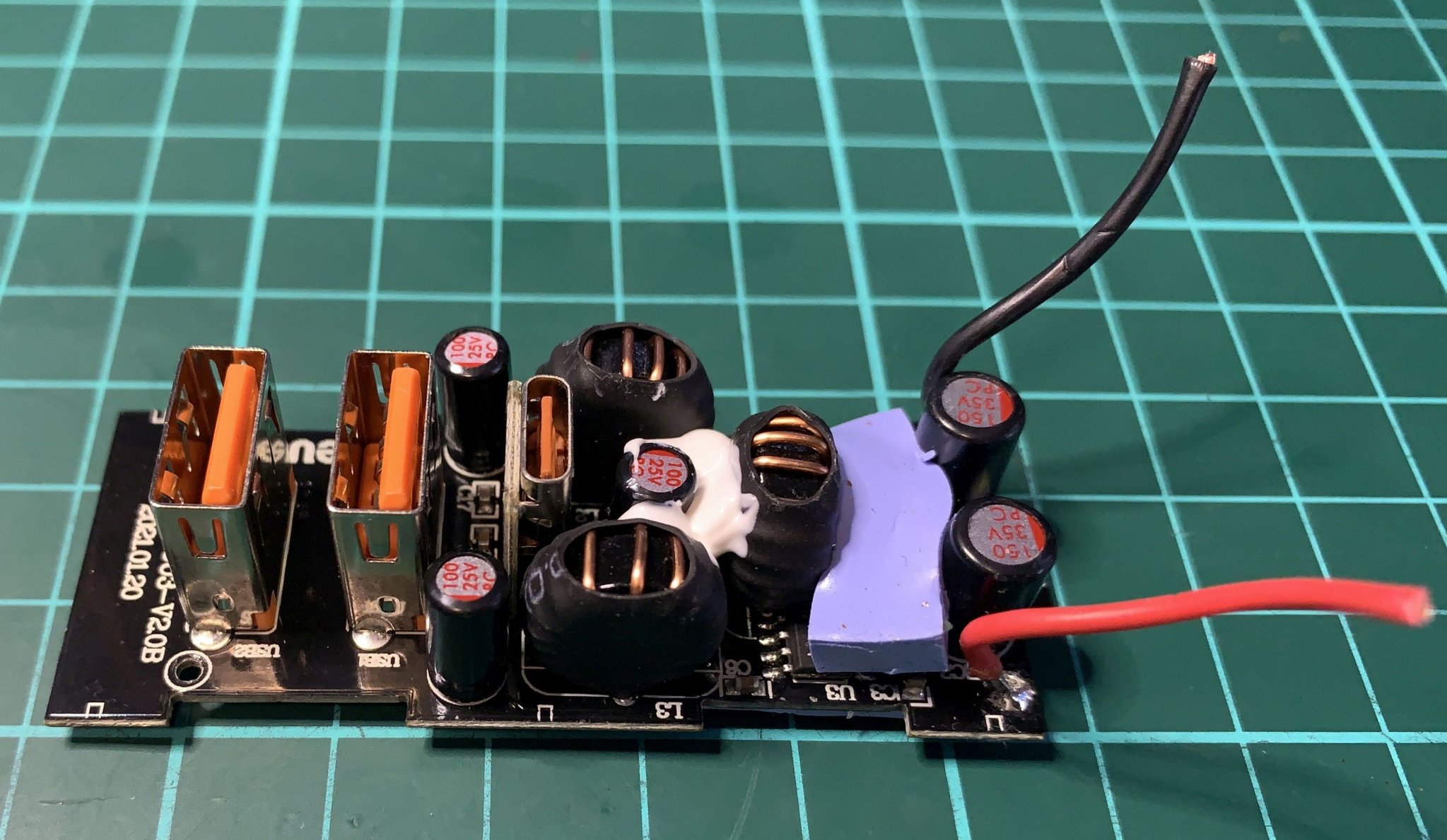

"Sự thông minh" cho bộ nguồn này đến từ mô-đun nguồn của bộ chuyển đổi Baseus CCBX-120U3. Mô-đun này có các đầu ra sau: USB1/USB2: 5V/3A, 9V/2A, 10V/2A, 15V/2A, 12V/2.5A 30W Max Type-C: 5V/3A, 9V/2.22A, 12V/2.5A, 15V/2A, 20V/1.5A 30W Max

Một ví dụ về nguồn cho Baseus CCBX-120U3 tại liên kết không liên kết với giá 30 USD: https://www.amazon.com/Upgraded-Version-Charger-Baseus-Charging/dp/B099F9G2V9

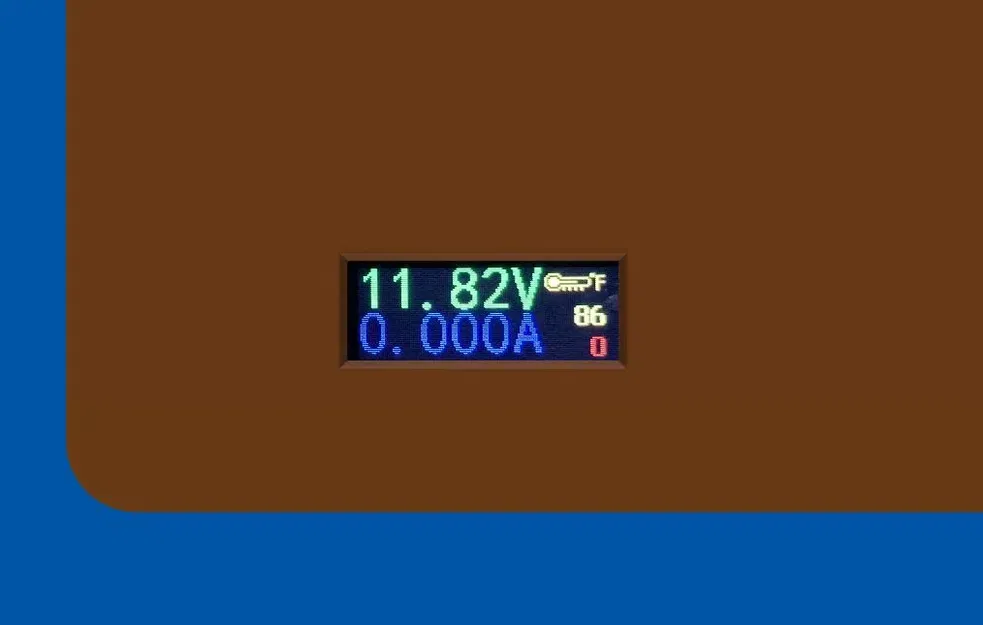

Một ví dụ về nguồn cho Riden TC64 USB C Tester tại liên kết không liên kết với giá 14 AUD: https://www.amazon.com/DollaTek-Display-Voltmeter-Multimeter-Recharge/dp/B07PJHDQQC/ref=sr\_1\_2?keywords=tc64&qid=1636259018&sr=8-2

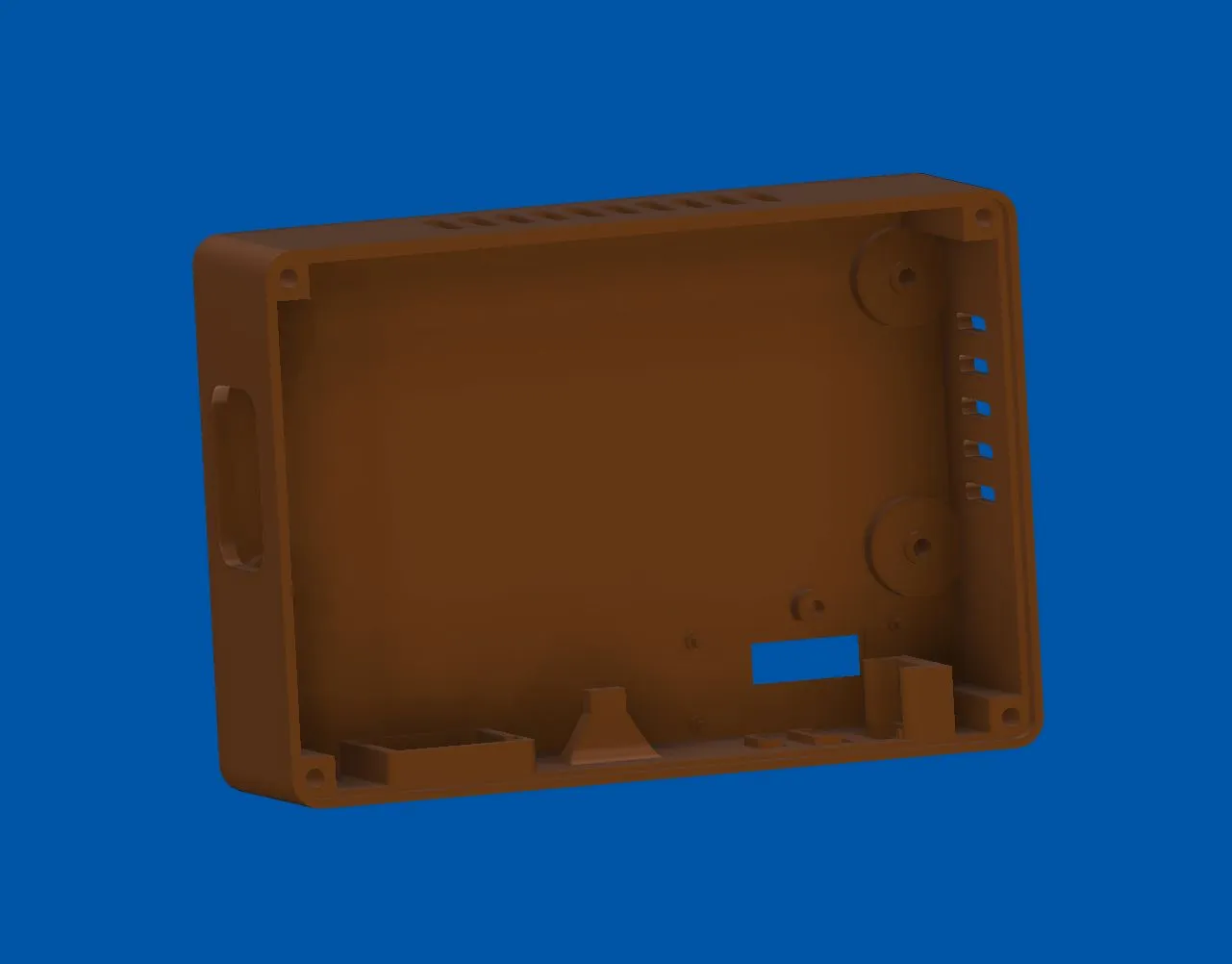

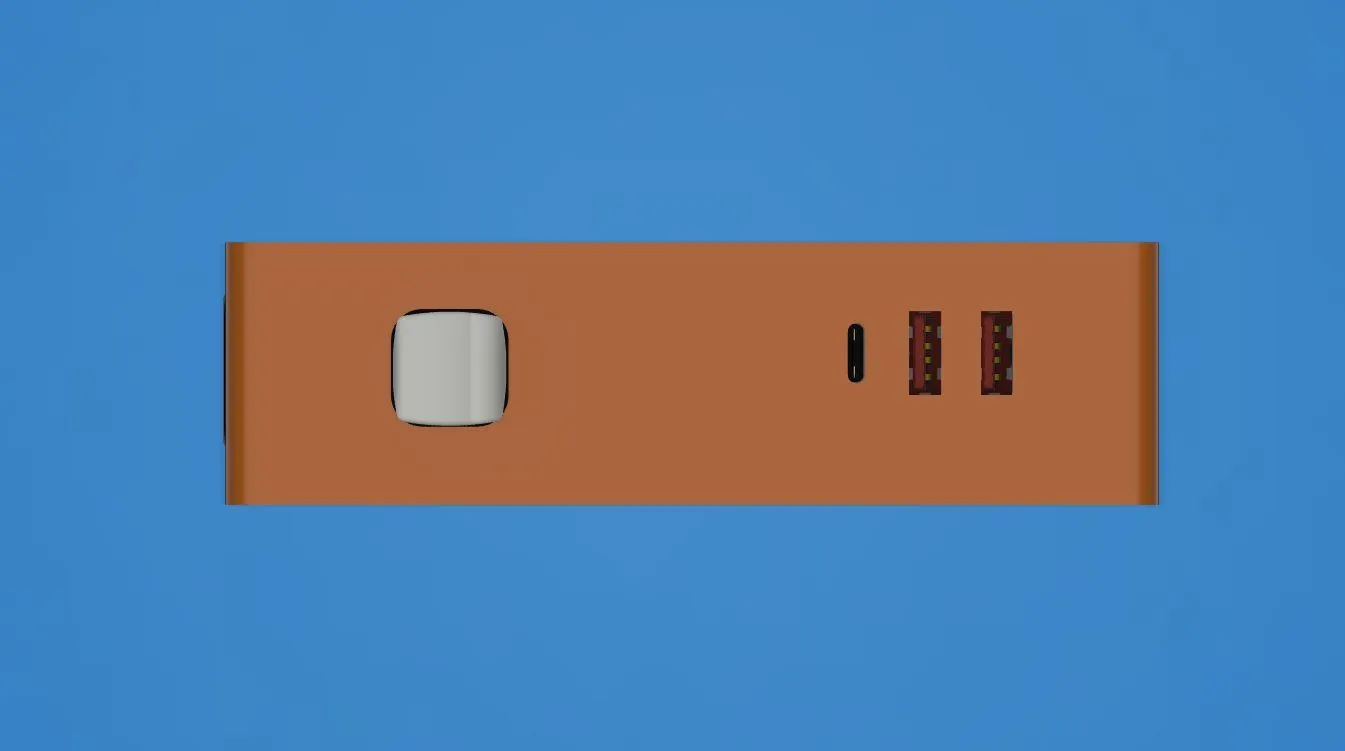

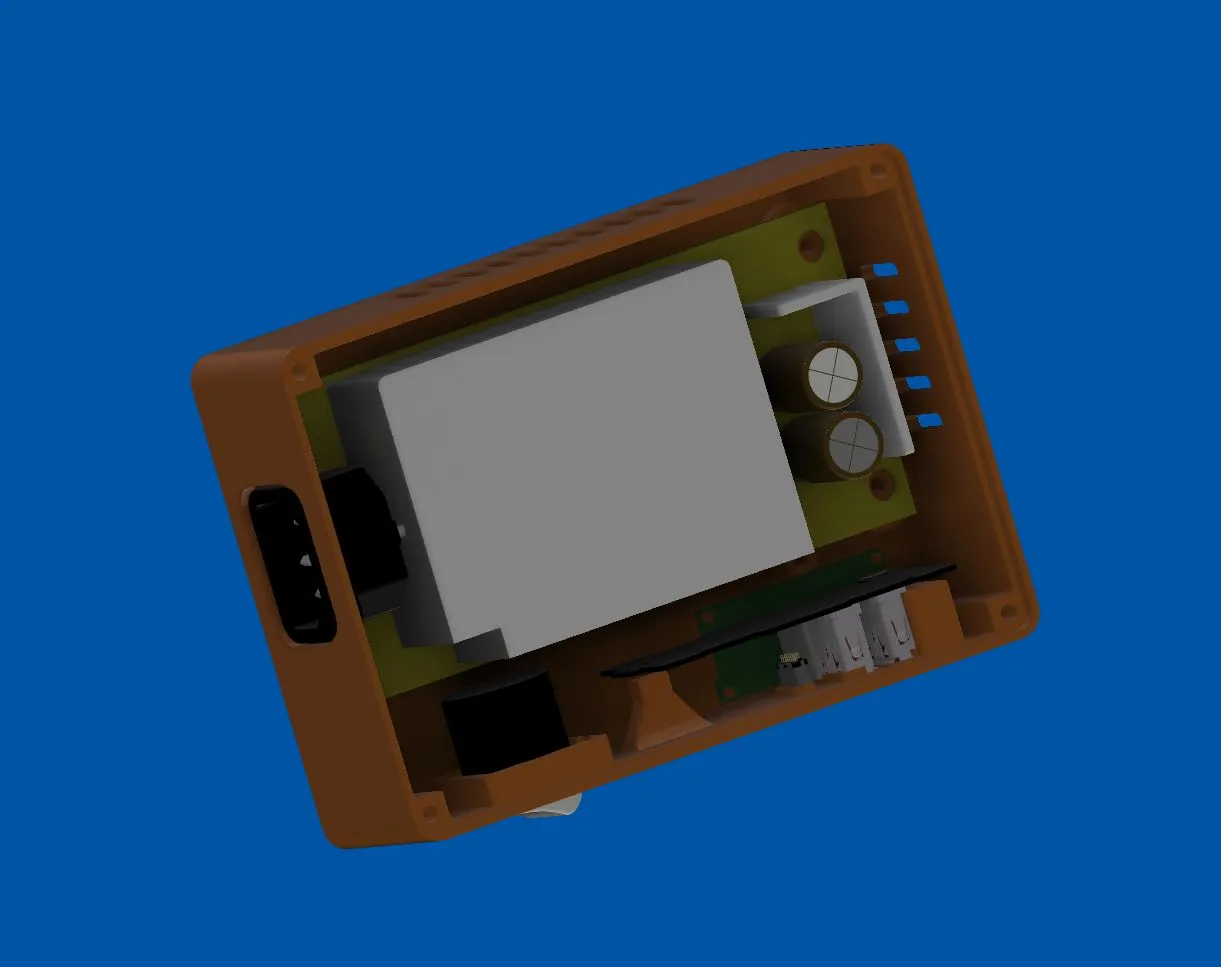

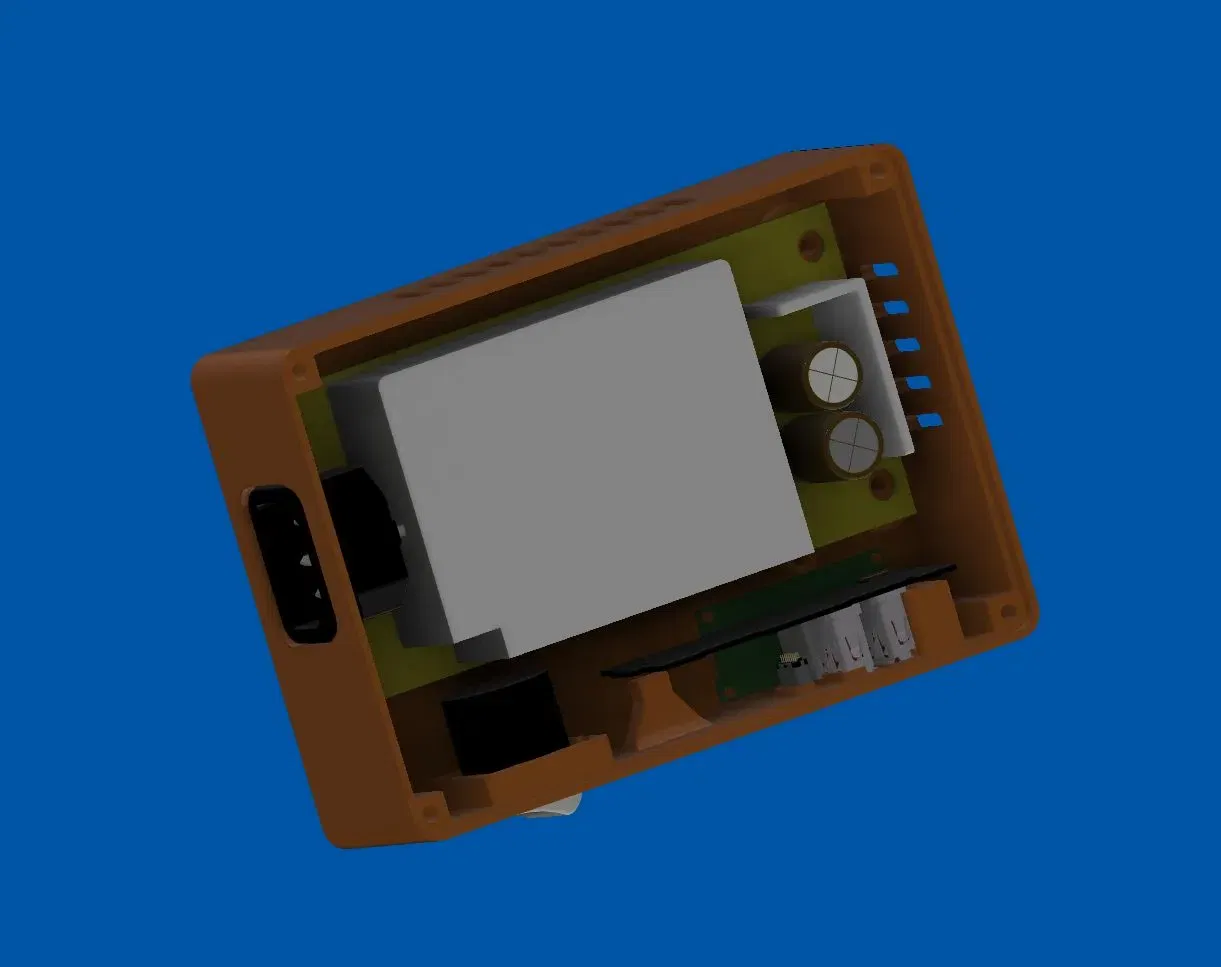

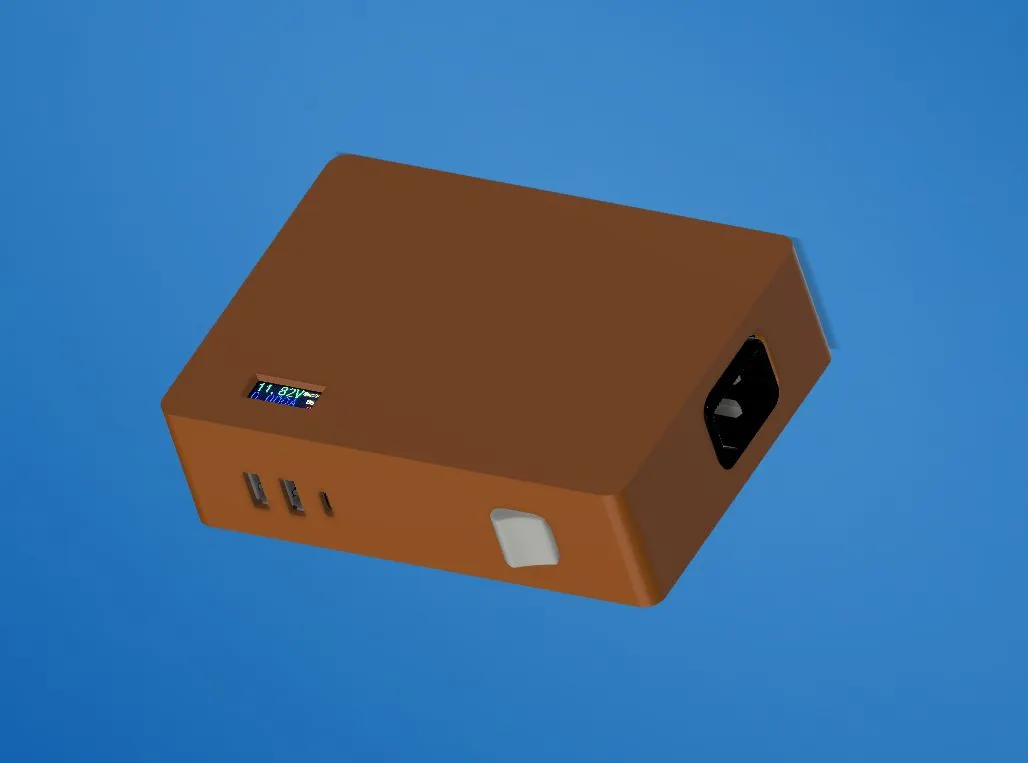

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

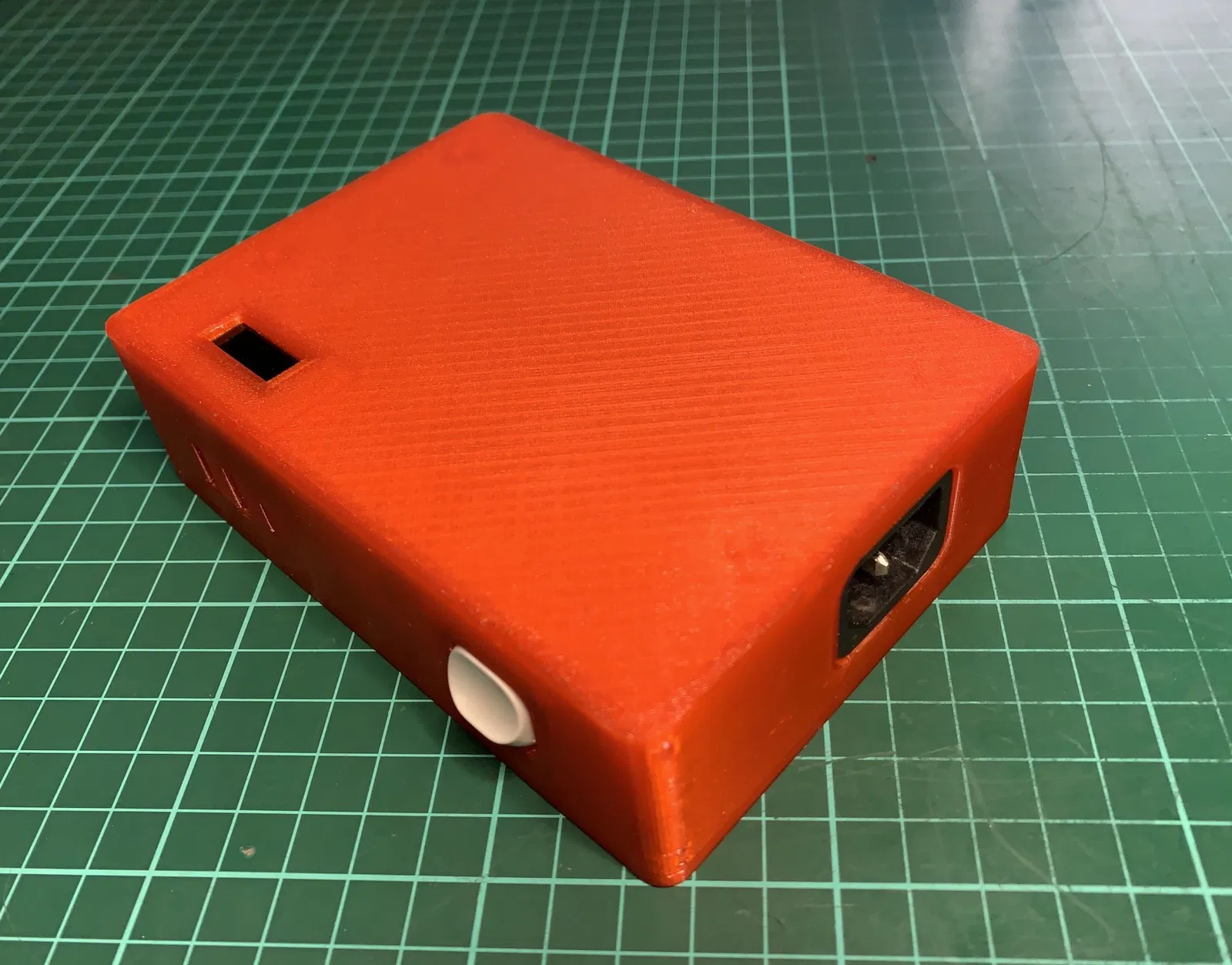

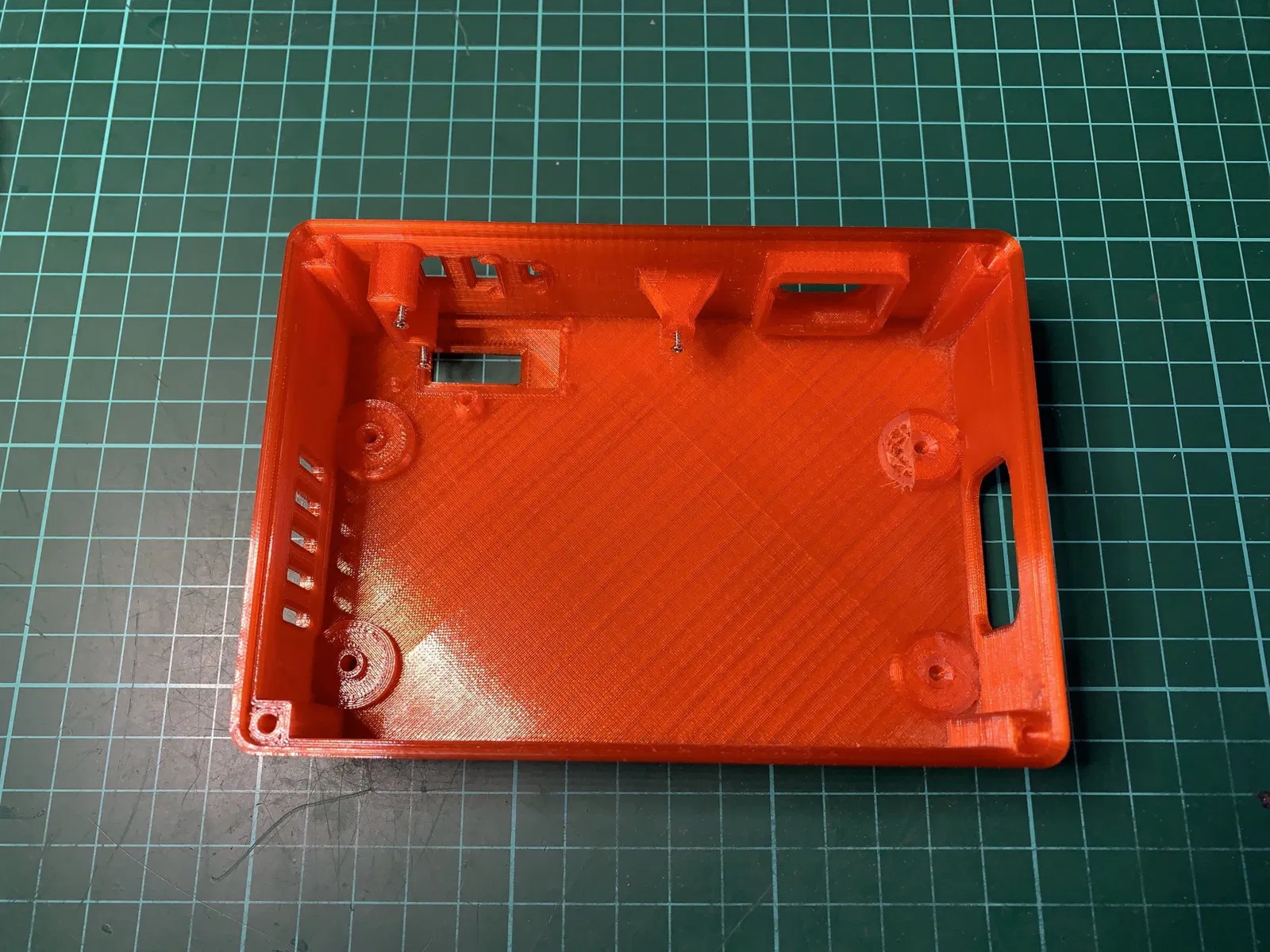

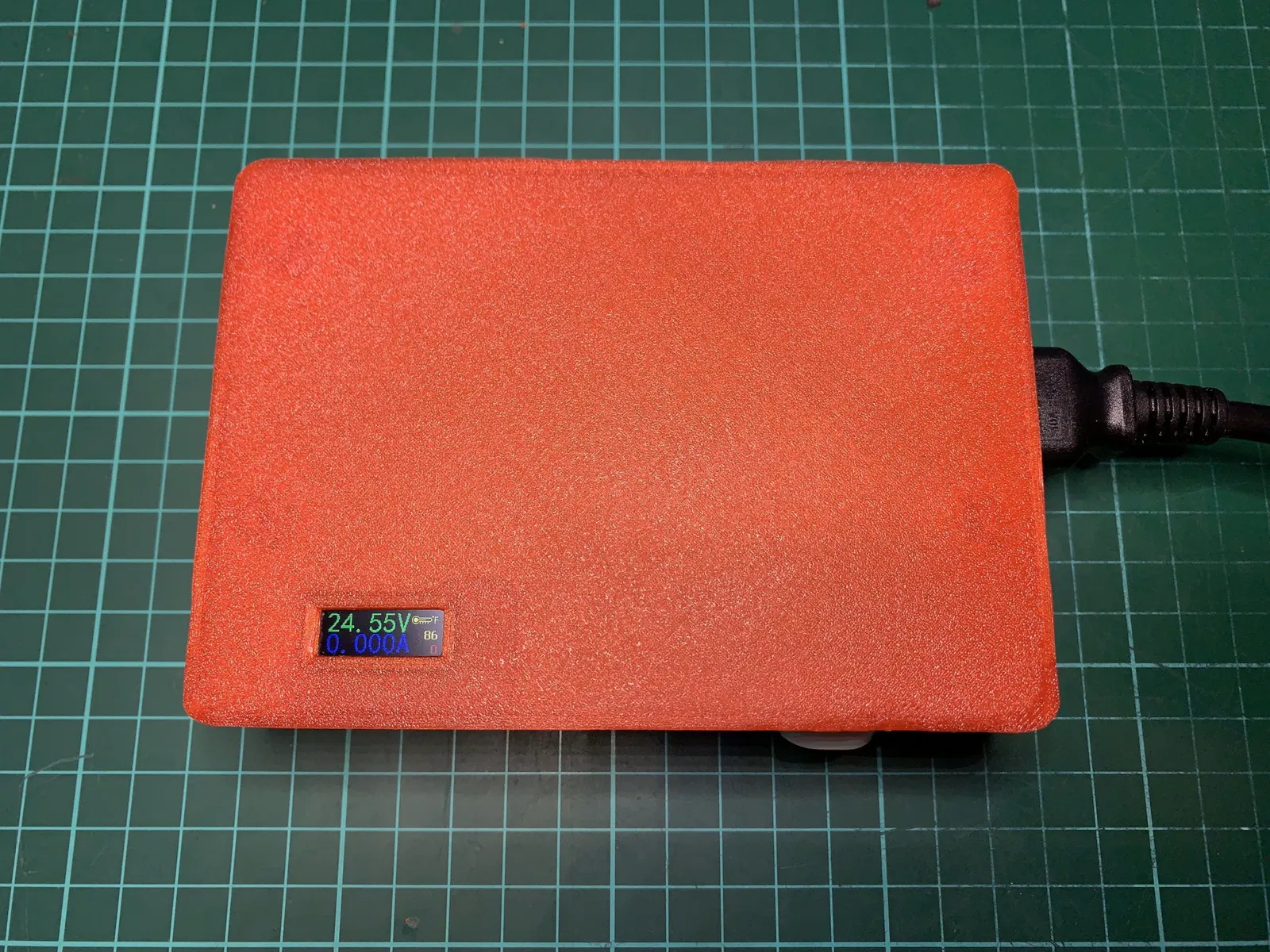

Bản in của tôi được làm bằng filament Aurarum đỏ PETG 1.75mm, với chiều cao lớp 0.2mm và độ đổ đầy 15% trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú tạo ra nhiều bản vẽ như thế này hơn nữa.
