Bộ điều khiển tốc độ dimmer công suất 2KW cho máy công cụ

Bộ điều khiển tốc độ dimmer định hình lại sóng AC của lưới điện để kiểm soát công suất cung cấp cho tải, hiệu quả kiểm soát tốc độ hoặc độ sáng của thiết bị. Xem thông số kỹ thuật của nhà sản xuất để biết giới hạn.

Mô-đun dimmer có công suất 2KW, do đó có thể dễ dàng xử lý các công cụ điện mà tôi muốn điều khiển tốc độ. Các công cụ mà tôi đã nhắm đến là máy cưa băng di động Makita 700W và máy chà nhám băng Makita 940W. Tôi sẽ làm hai đơn vị điều khiển. Cả hai công cụ này đều được gắn trên bàn làm việc, vì vậy ở một vị trí cố định. Ngoài việc điều khiển tốc độ, bộ điều khiển này còn tích hợp một bộ công tắc nguồn dễ sử dụng và tiện lợi.

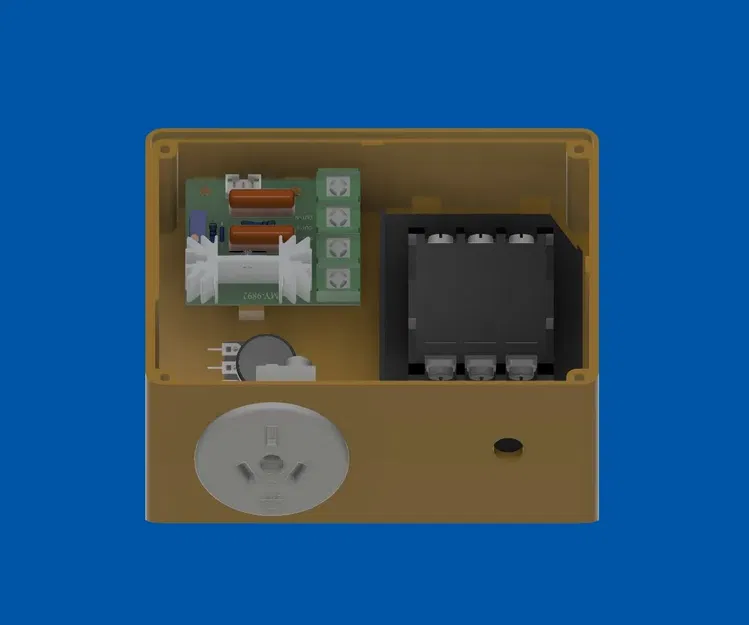

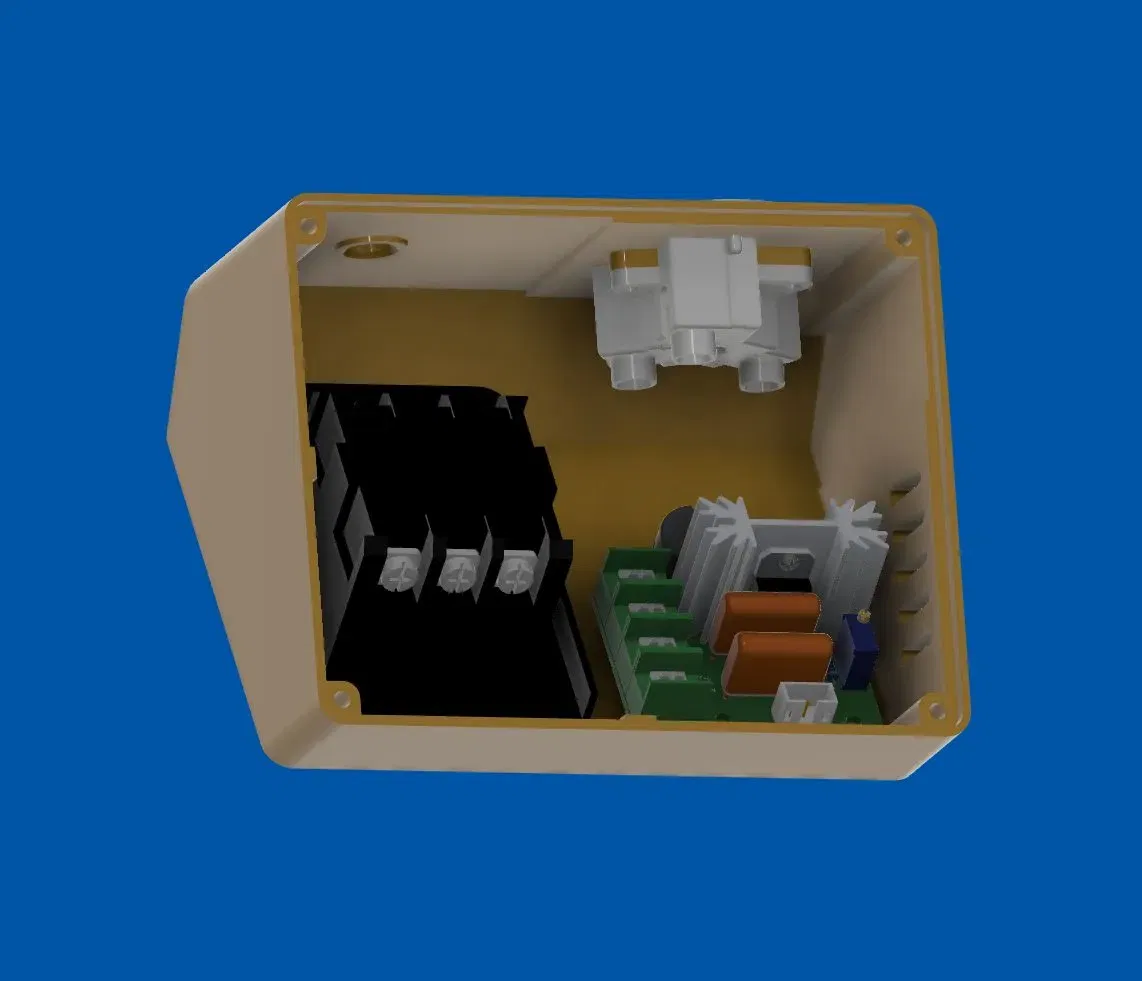

Để giúp tôi tạo ra thiết kế hộp này, tôi cũng đã tạo một bản vẽ 3D của mô-đun dimmer và chia sẻ nó trên Grabcad.com. Xem: https://grabcad.com/library/2000w-dimmer-speed-control-module-1

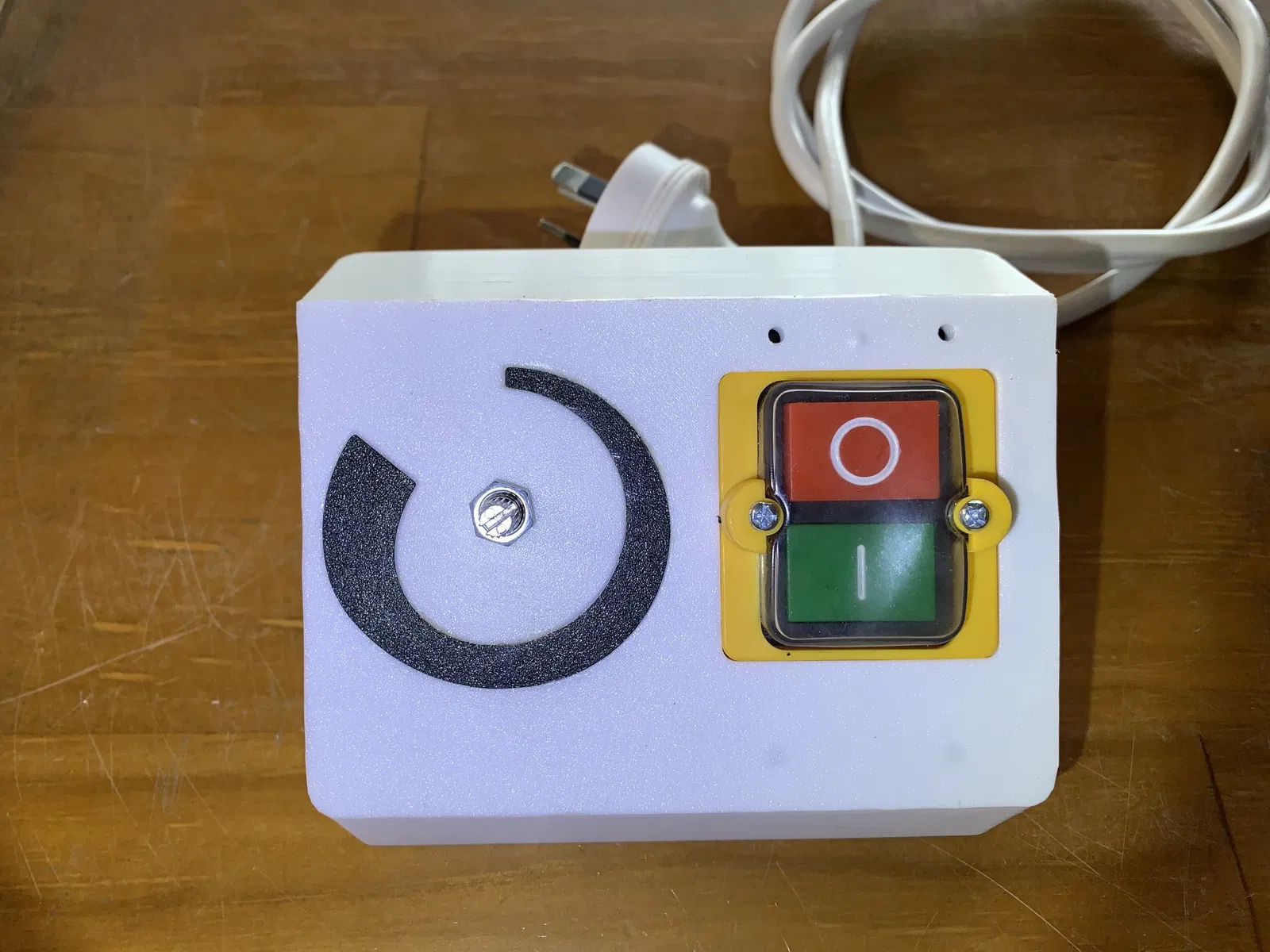

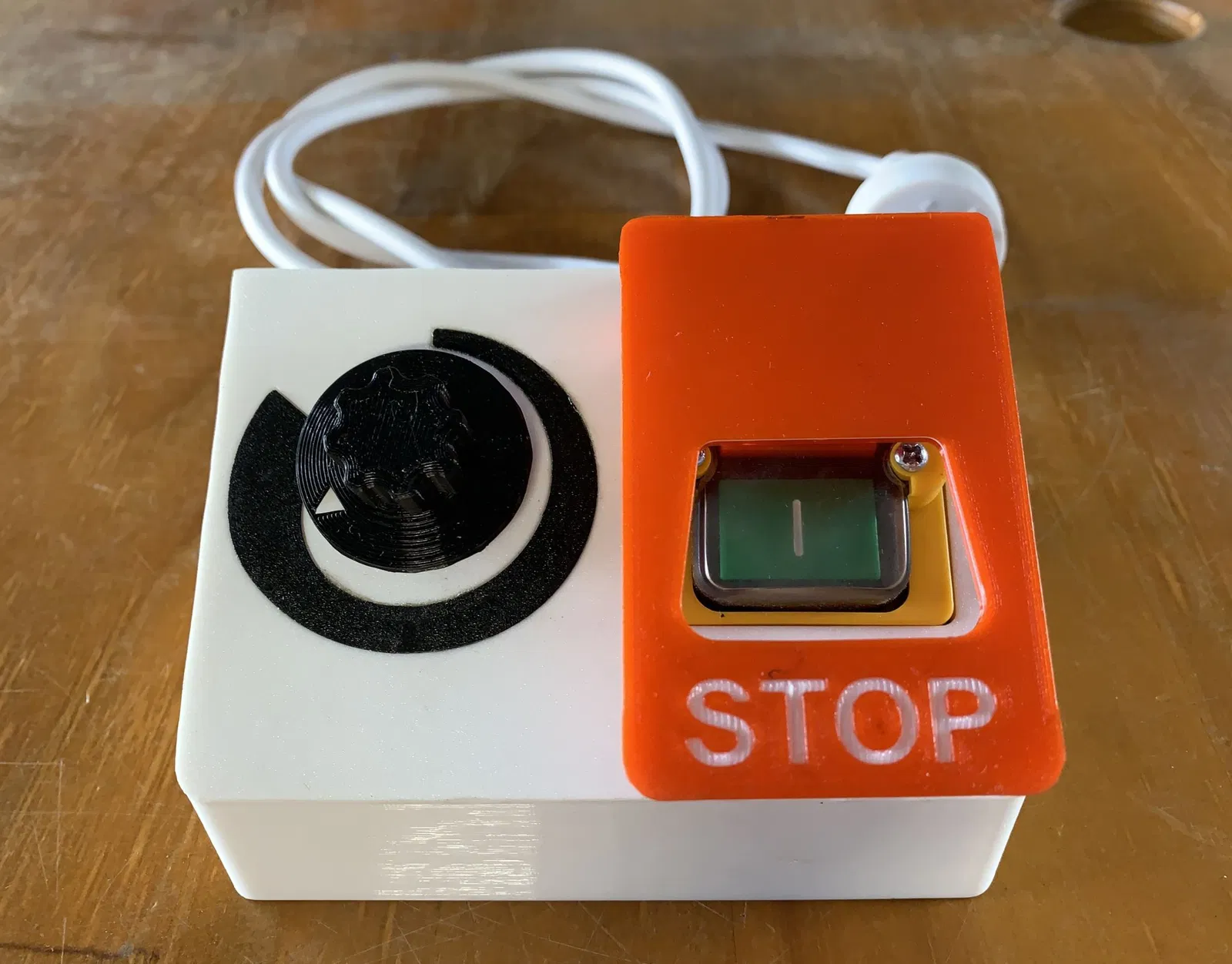

Hộp điều khiển tích hợp một công tắc công nghiệp kiểu on/off. Tôi đã cắt bỏ phần tấm thừa từ phần công tắc để phù hợp với thiết kế hộp của tôi. Công tắc được bổ sung bởi một bảng công tắc cần gạt giúp việc tắt công tắc trở nên cực kỳ dễ dàng.

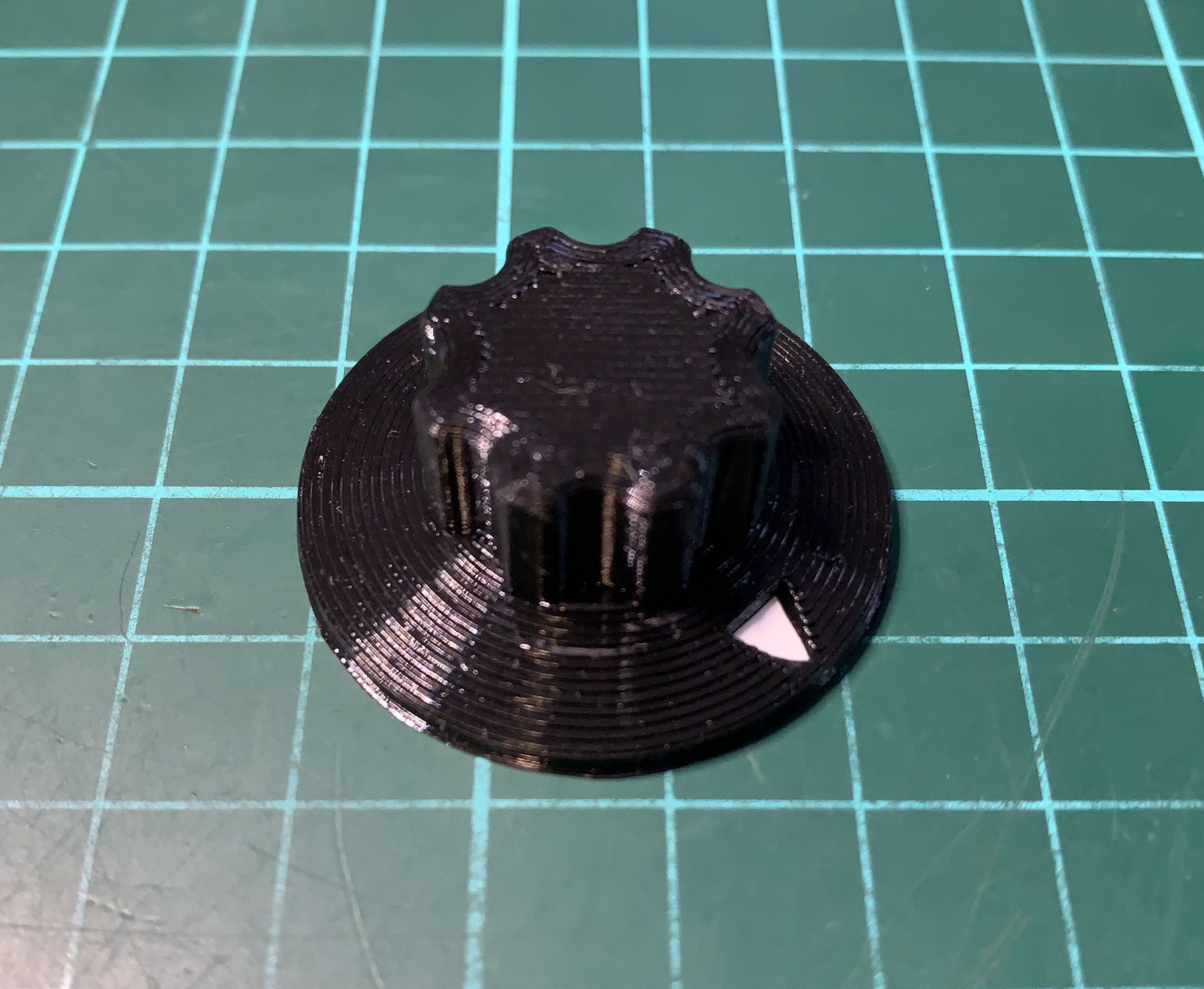

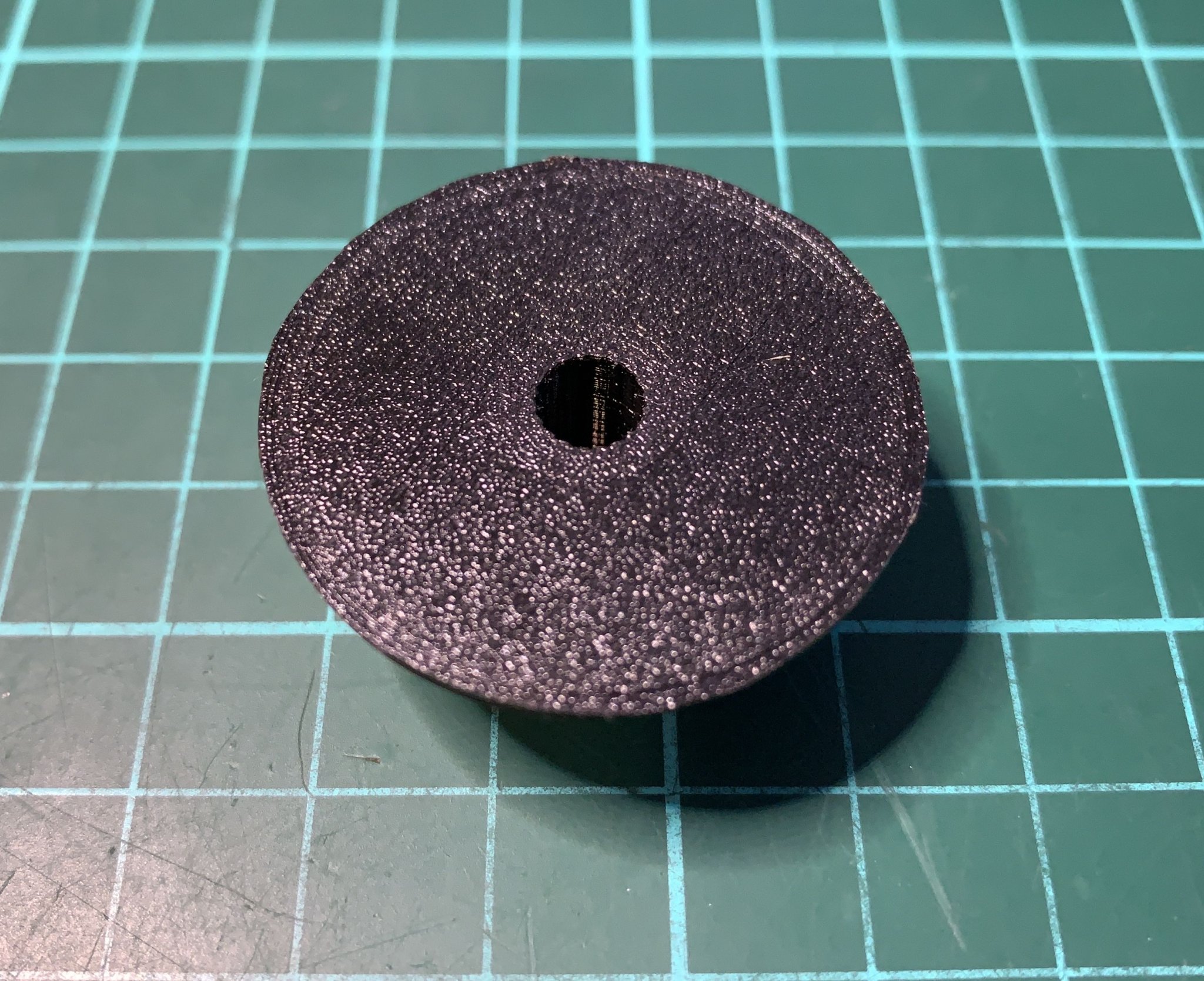

Điều khiển tốc độ dimmer được điều chỉnh bằng một biến trở gắn trên hộp. Gắn với biến trở là một núm xoay in 3D tùy chỉnh. Núm này cung cấp điều khiển tương tự đối với công suất tốc độ dimmer. Xoay núm theo chiều kim đồng hồ sẽ tăng công suất đến thiết bị kết nối, do đó tăng tốc độ của nó. Xoay núm ngược chiều kim đồng hồ sẽ làm ngược lại và giảm công suất đến thiết bị.

Mô-đun dimmer có sẵn để mua. Tôi đã mua mô-đun của mình từ Banggood với giá khoảng 5 AUD (trong một lô 3) từ đây: https://au.banggood.com/3pcs-2000W-Thyristor-Governor-Motor-220V-Regulating-Dimming-Thermostat-Module-External-Potentiometer-Voltage-Adjustable-p-1604852.html?imageAb=1&cur\_warehouse=CN&DCC=AU¤cy=AUD&akmClientCountry=AU

Công tắc công nghiệp mà tôi đã sử dụng (13 AUD): https://www.ebay.com.au/itm/144346556314

Ổ cắm điện chính mà tôi đã sử dụng (A$8):
https://www.jaycar.com.au/mains-panel-socket/p/PS4094?pos=12&queryId=3f318274a2de7ff4b7be2e23c4a815cf&sort=relevance

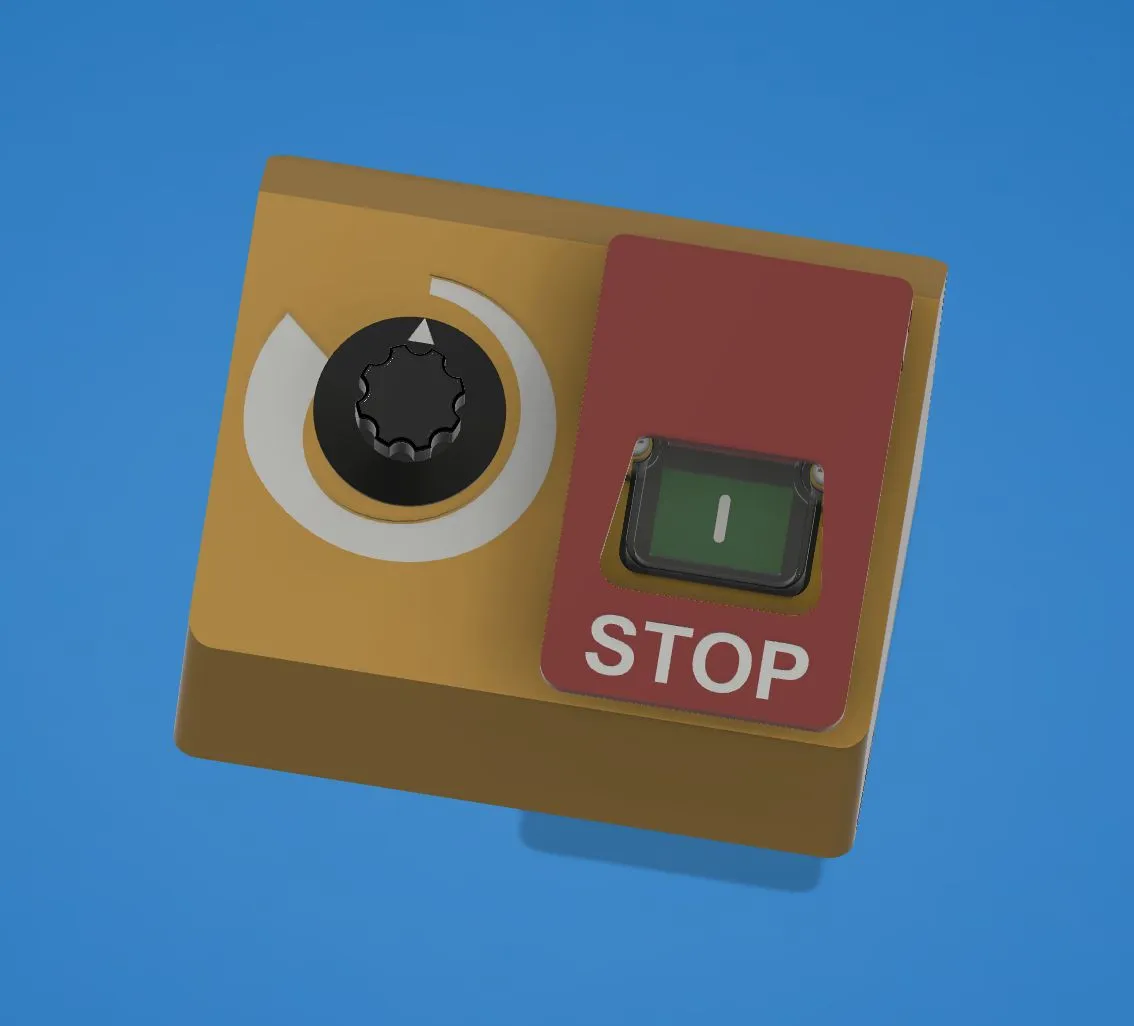

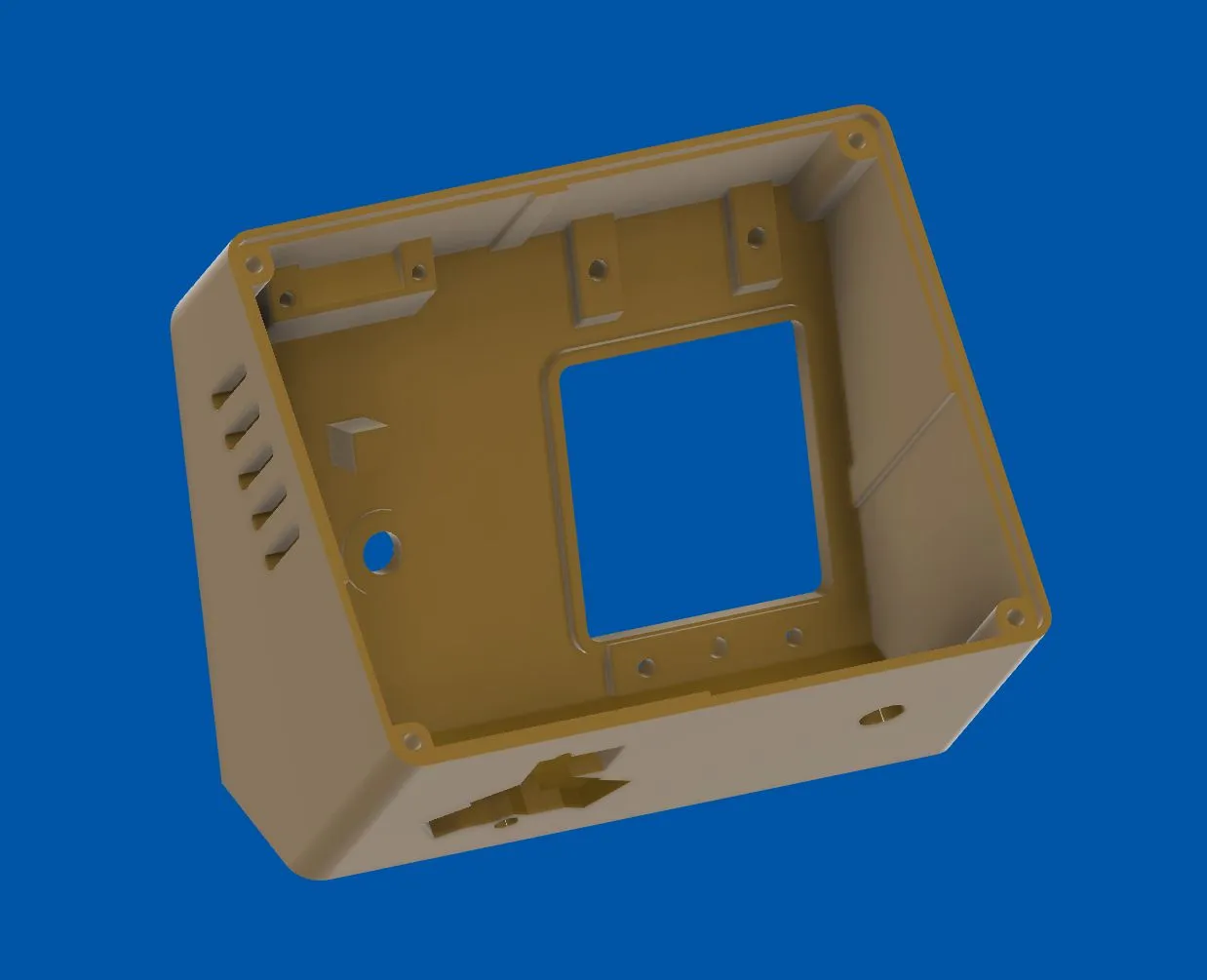

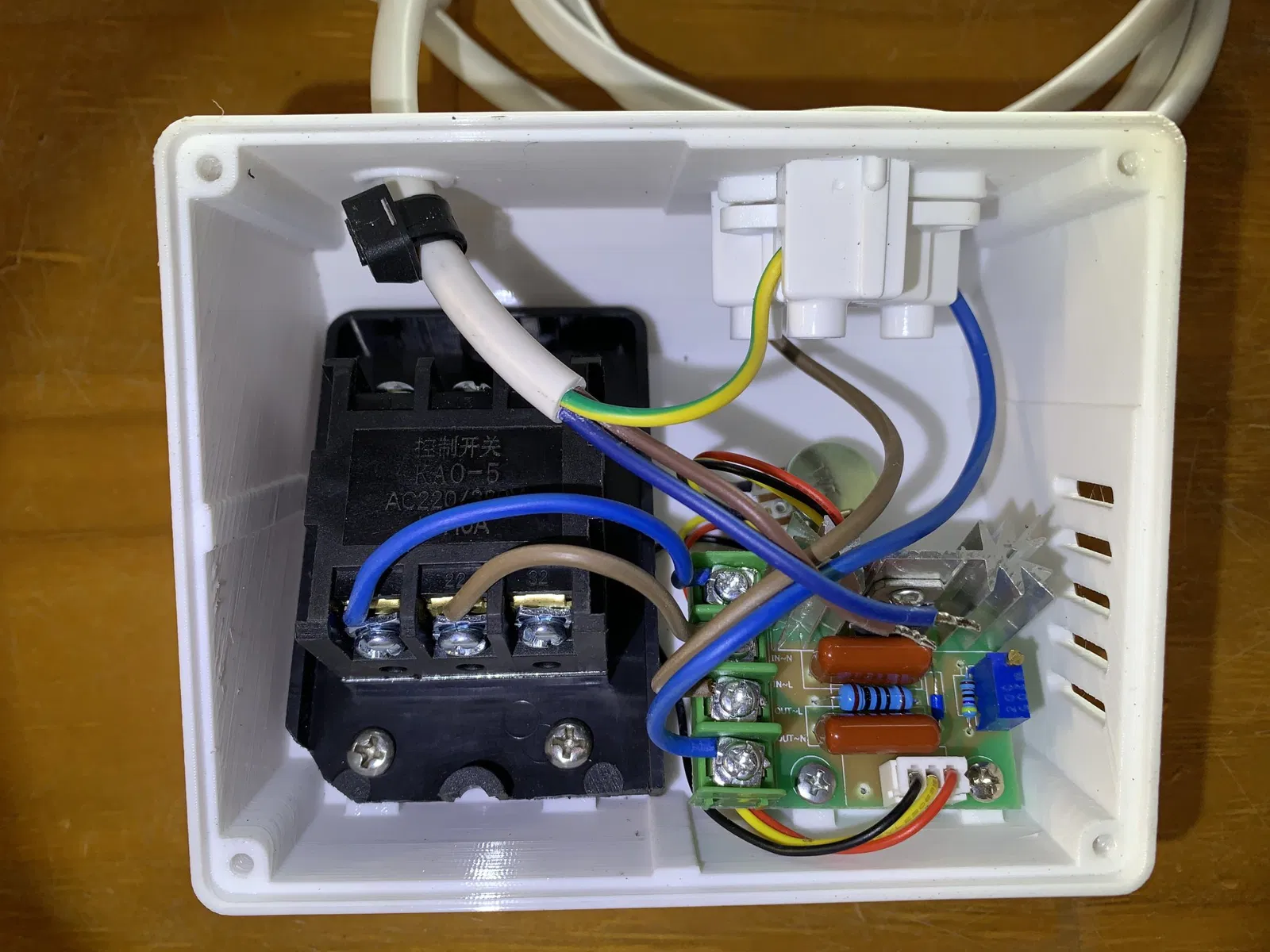

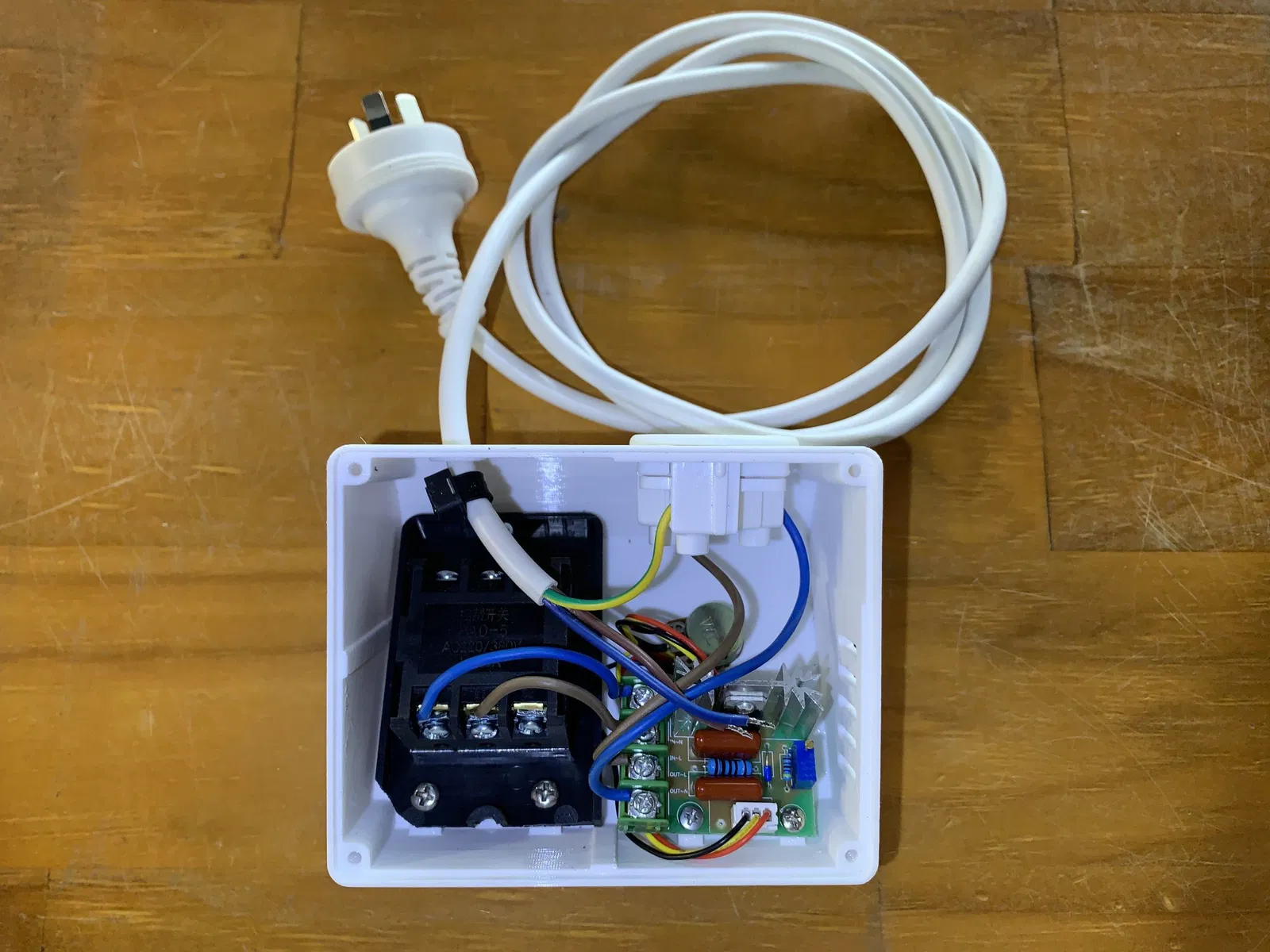

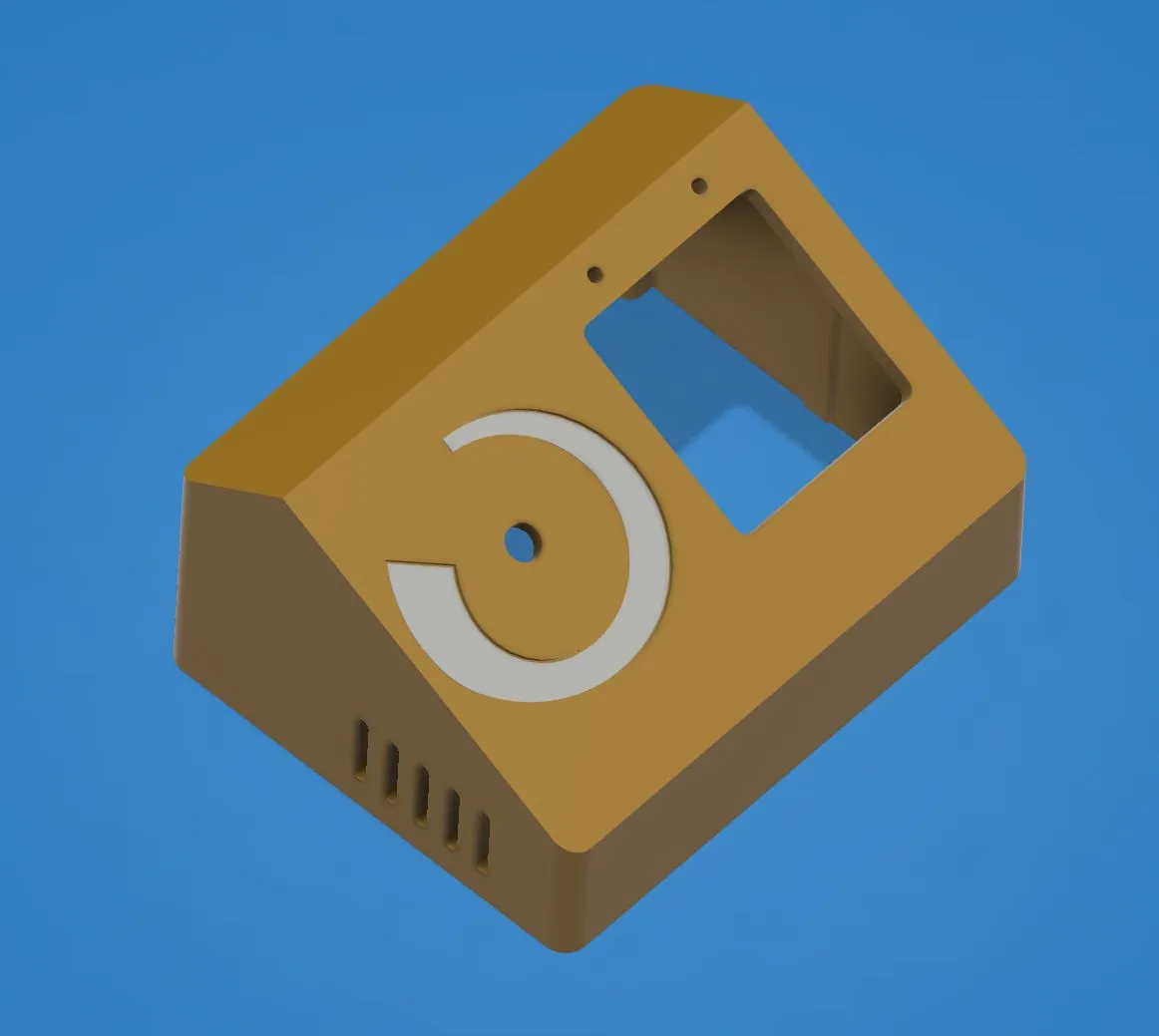

Đây là vỏ giải pháp in 3D của tôi. Nắp vỏ được giữ cố định bởi bốn con vít 3.5x15mm từ dưới lên. PCB và công tắc được cố định vào vỏ bằng các vít tự khoan 6G, 7G và 8G khác nhau.

Để làm cho kết quả in trở nên thú vị hơn cho phần cần gạt STOP, tôi thực hiện việc thay đổi màu filament giữa chừng trong quá trình in để làm cho văn bản trở thành màu trắng, sau đó lại trở về màu đỏ sau 3 lớp. Việc thay đổi màu filament được thiết lập trong phần mềm slicer của bạn. Việc thiết lập màu filament là dễ dàng trong eSlicer, các slicer khác cũng có thể như vậy.

Bản in của tôi được làm bằng filament PETG 1.75mm Aurarum màu trắng, đen và đỏ, với độ cao lớp 0.2mm và 15% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy bản in này hữu ích.
