Giá đỡ kết nối Wago 221-415 cho 5 dây nối

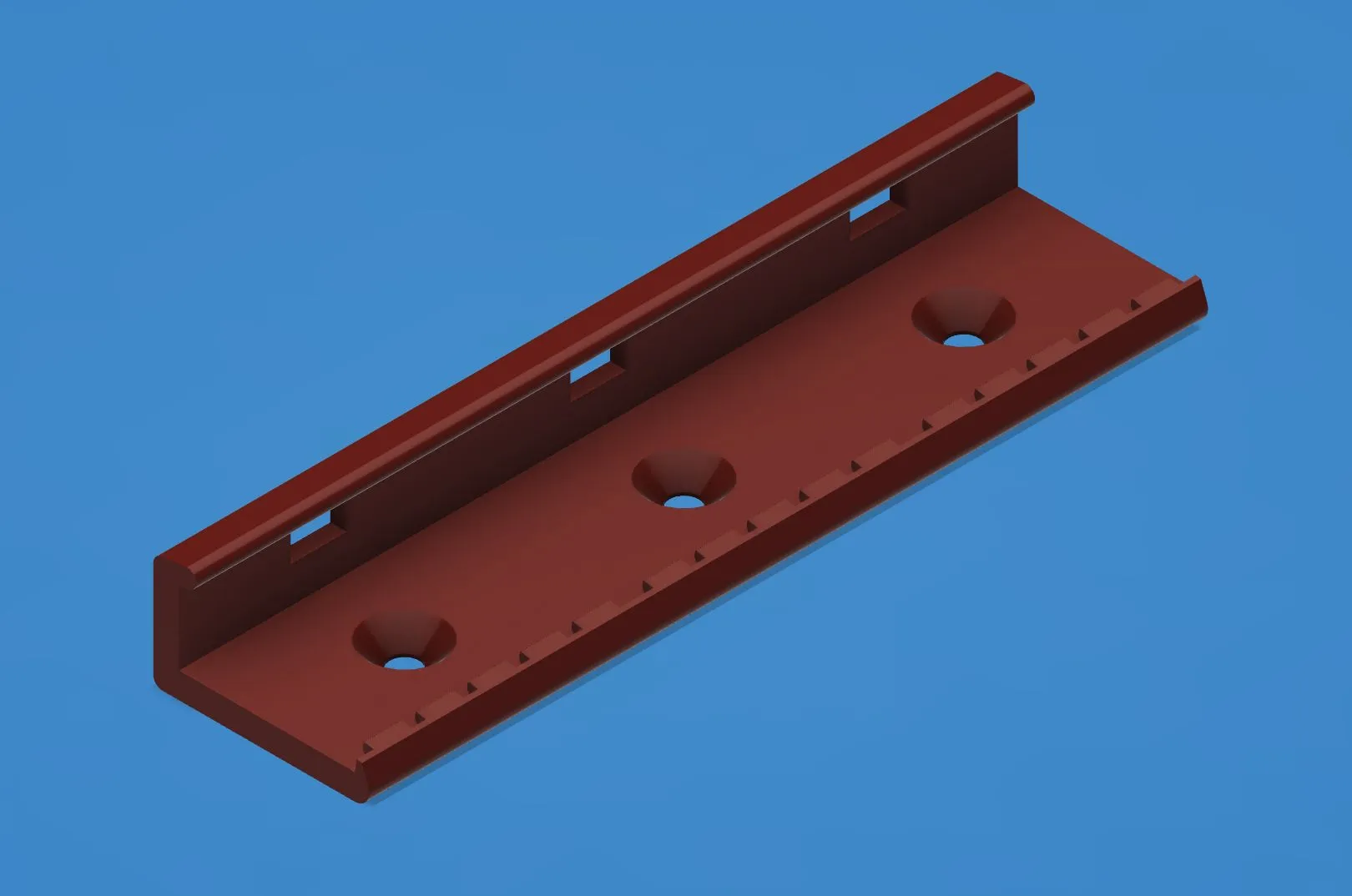

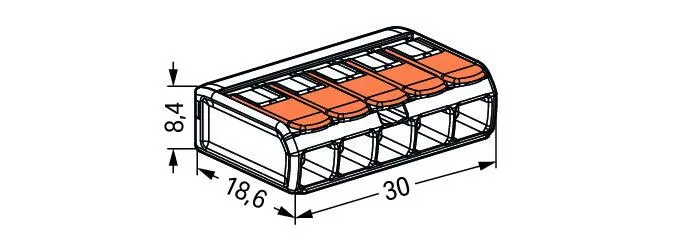

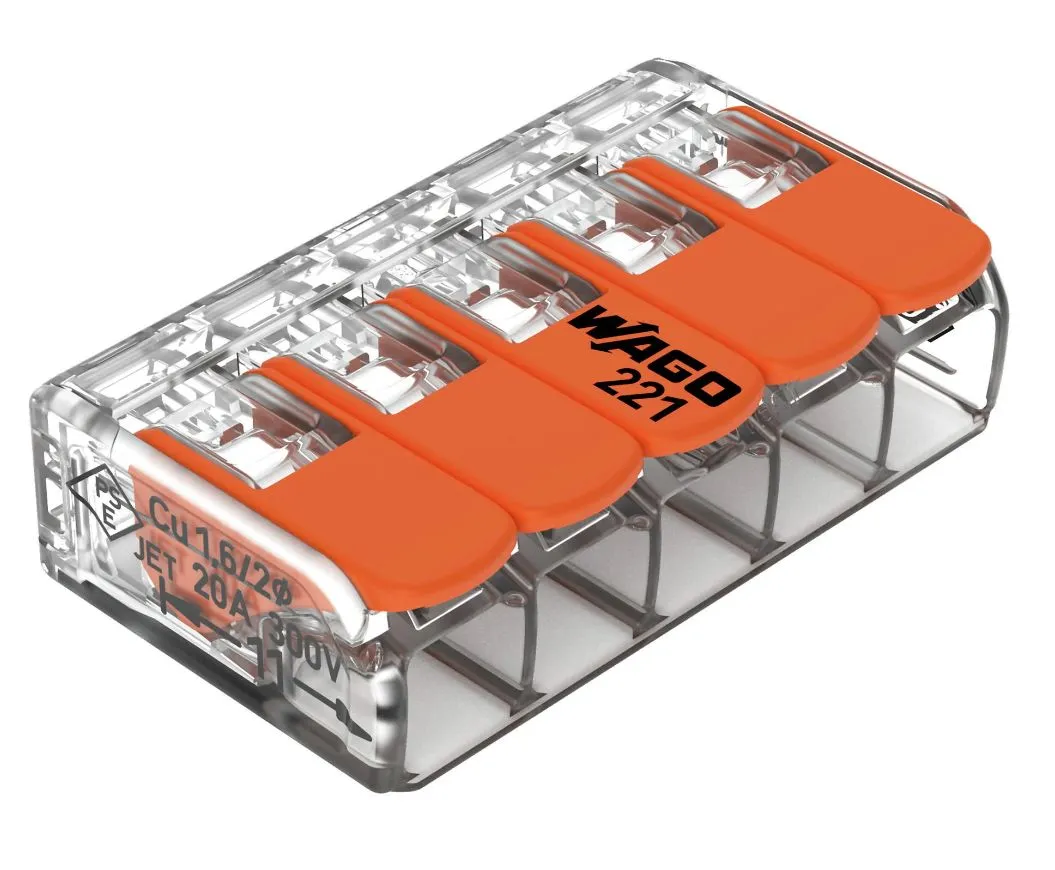

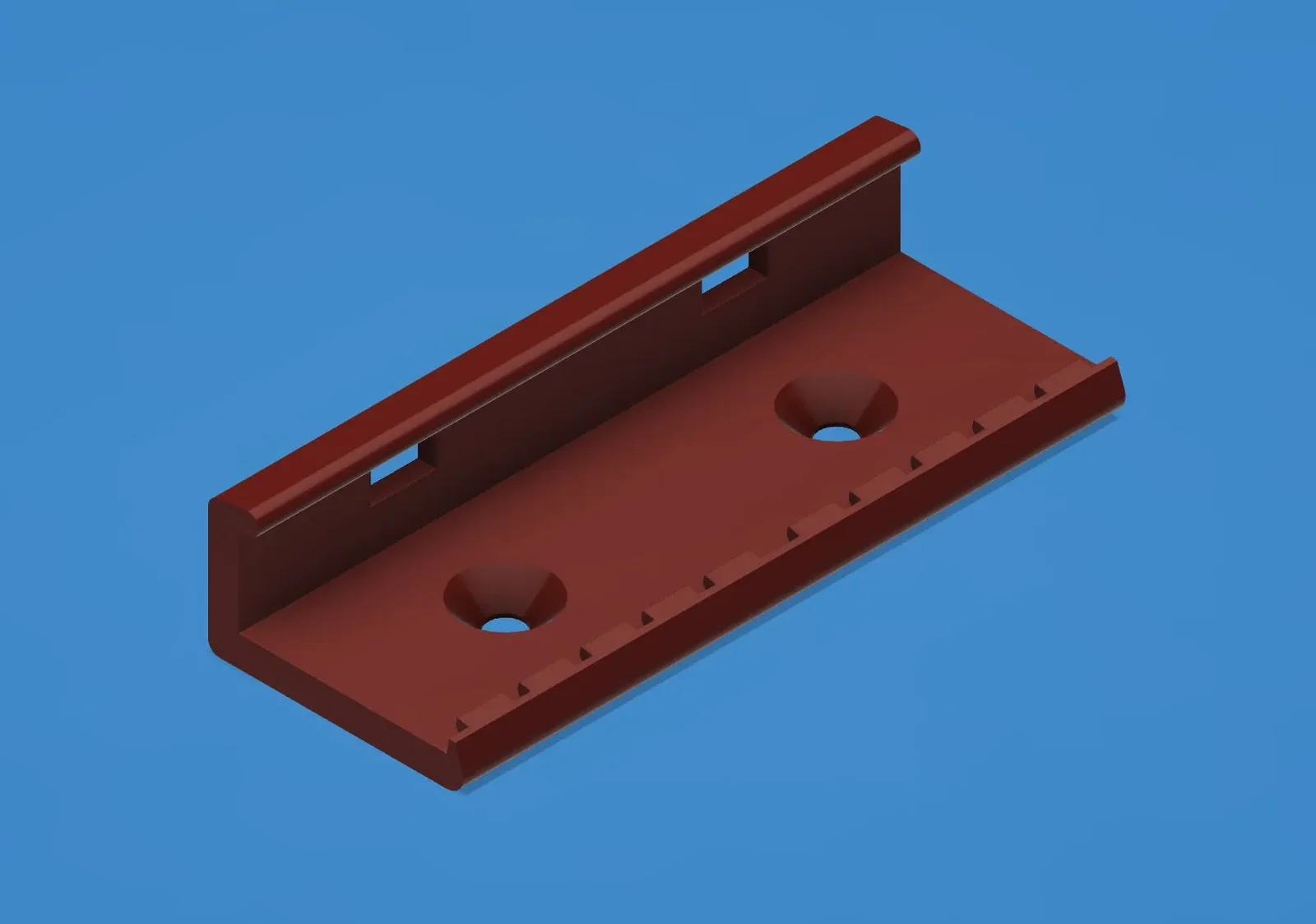

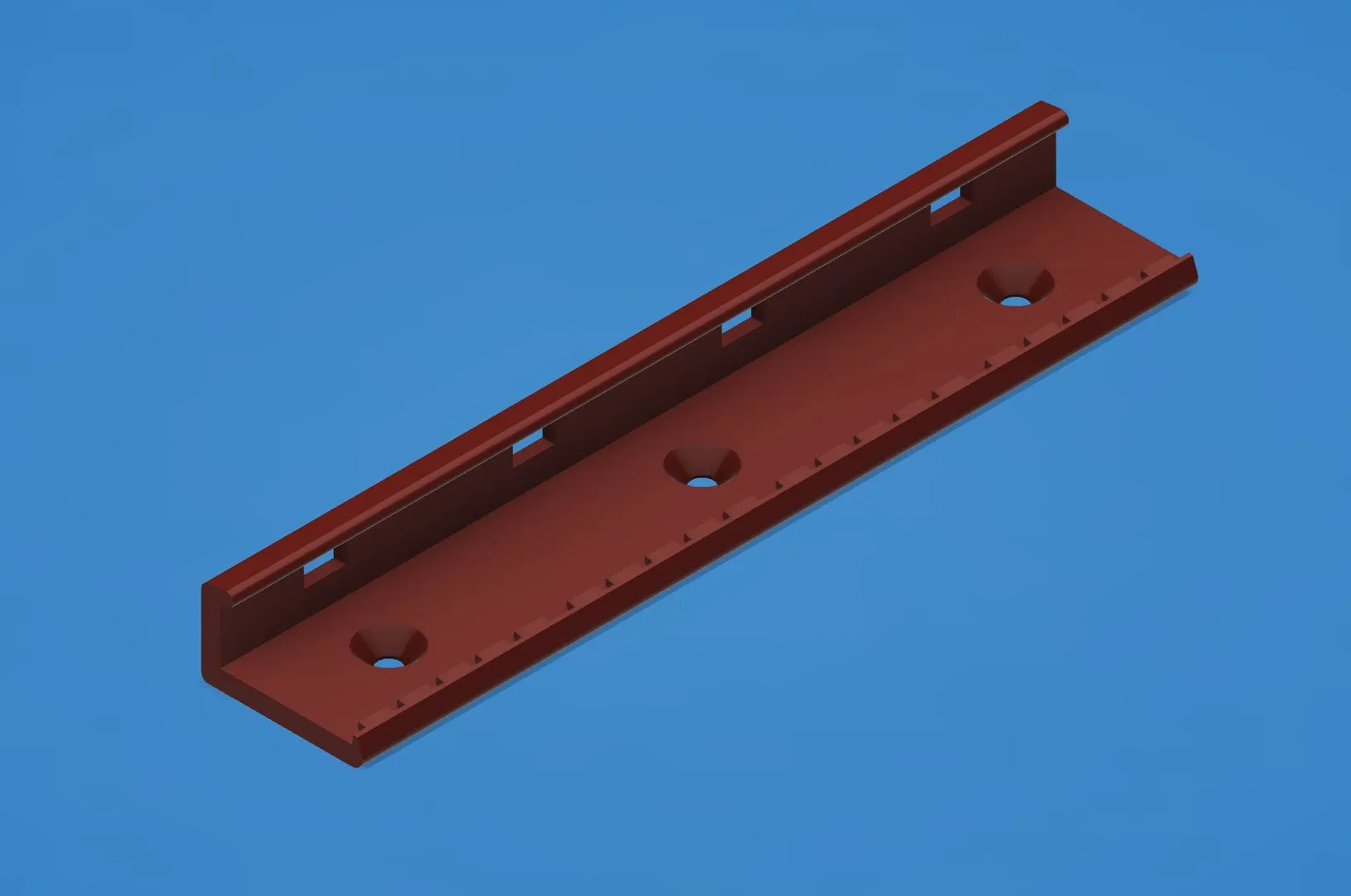

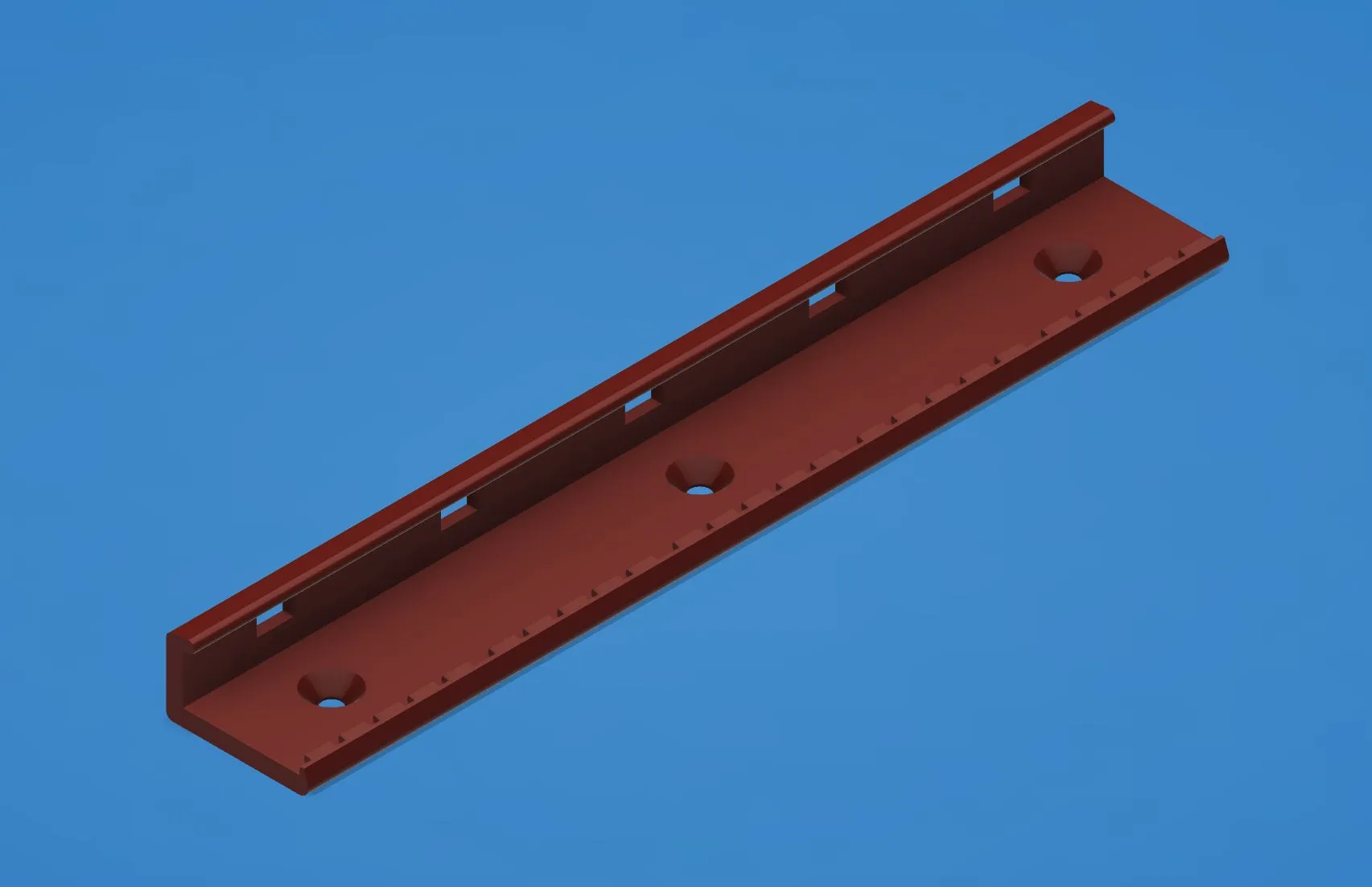

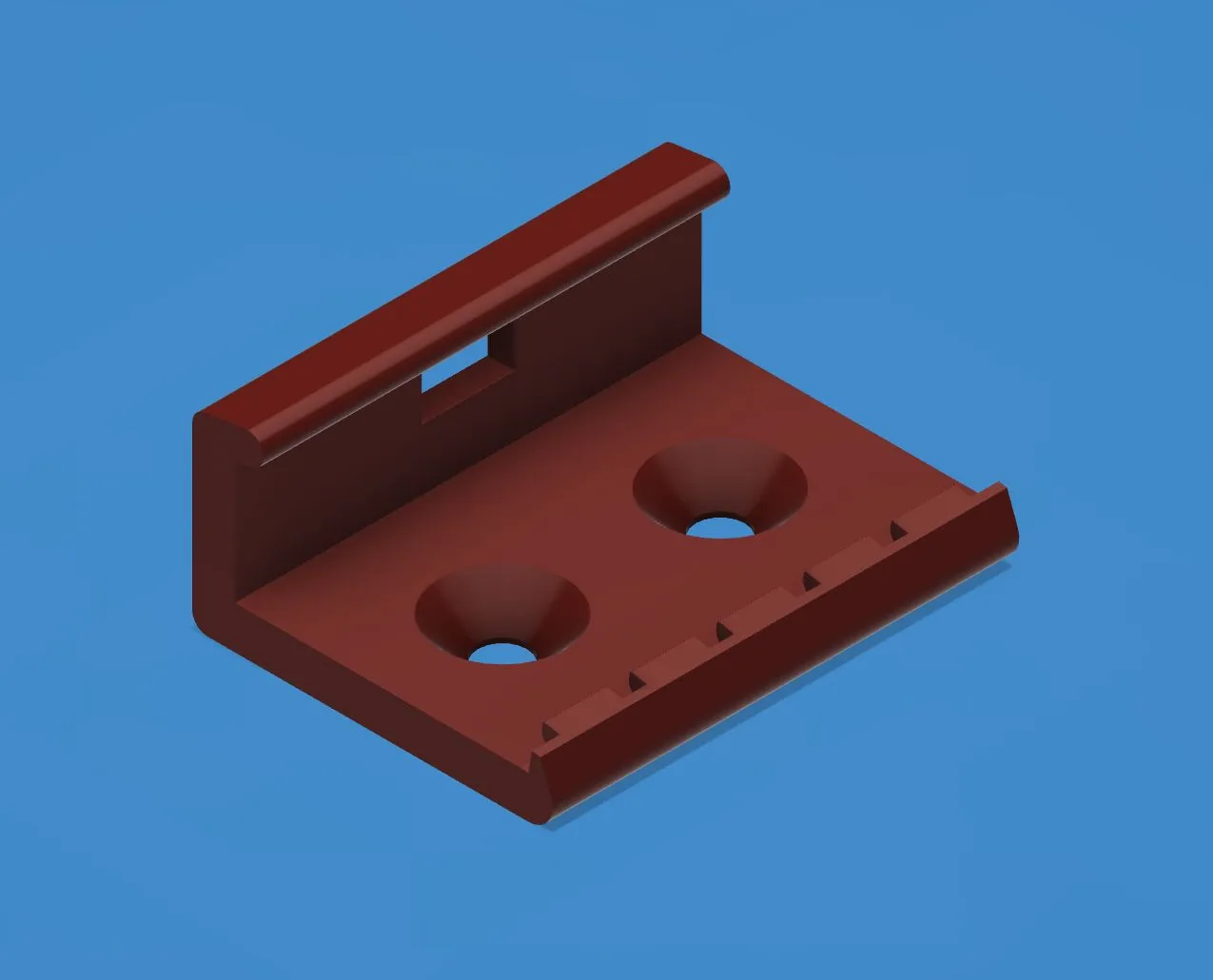

Kết nối Wago 221-415 với 5 dây 4mm là một phụ kiện điện hữu ích. Thường thì, nó cần được gắn vào một tấm nền. Wago có các kẹp gắn, nhưng khó khăn để có được. Bạn thậm chí có thể cần một vài kết nối Wago này, nối tiếp nhau để nhiều dây gặp nhau. Thiết kế của tôi cung cấp một bộ năm giá đỡ cho một đến năm dải kết nối Wago 221-415.

Giá đỡ của tôi giữ Wago với âm thanh "kẹp" tích cực. Với một chút cẩn thận, kết nối có thể được tháo ra khỏi giá đỡ và gắn lại khi bạn làm việc.

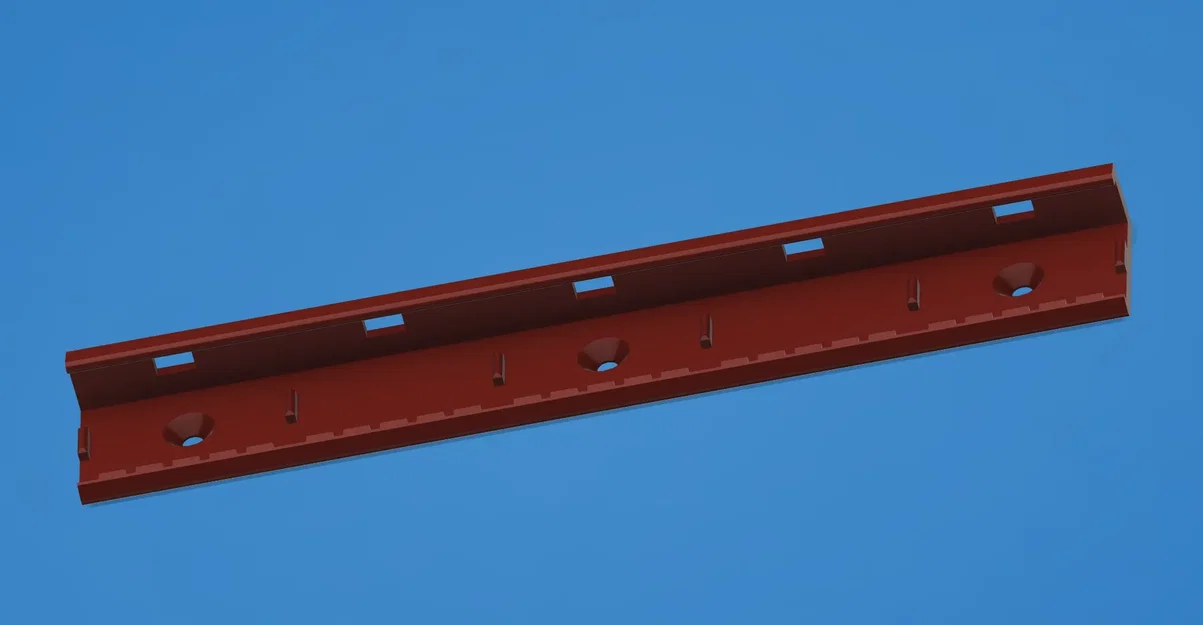

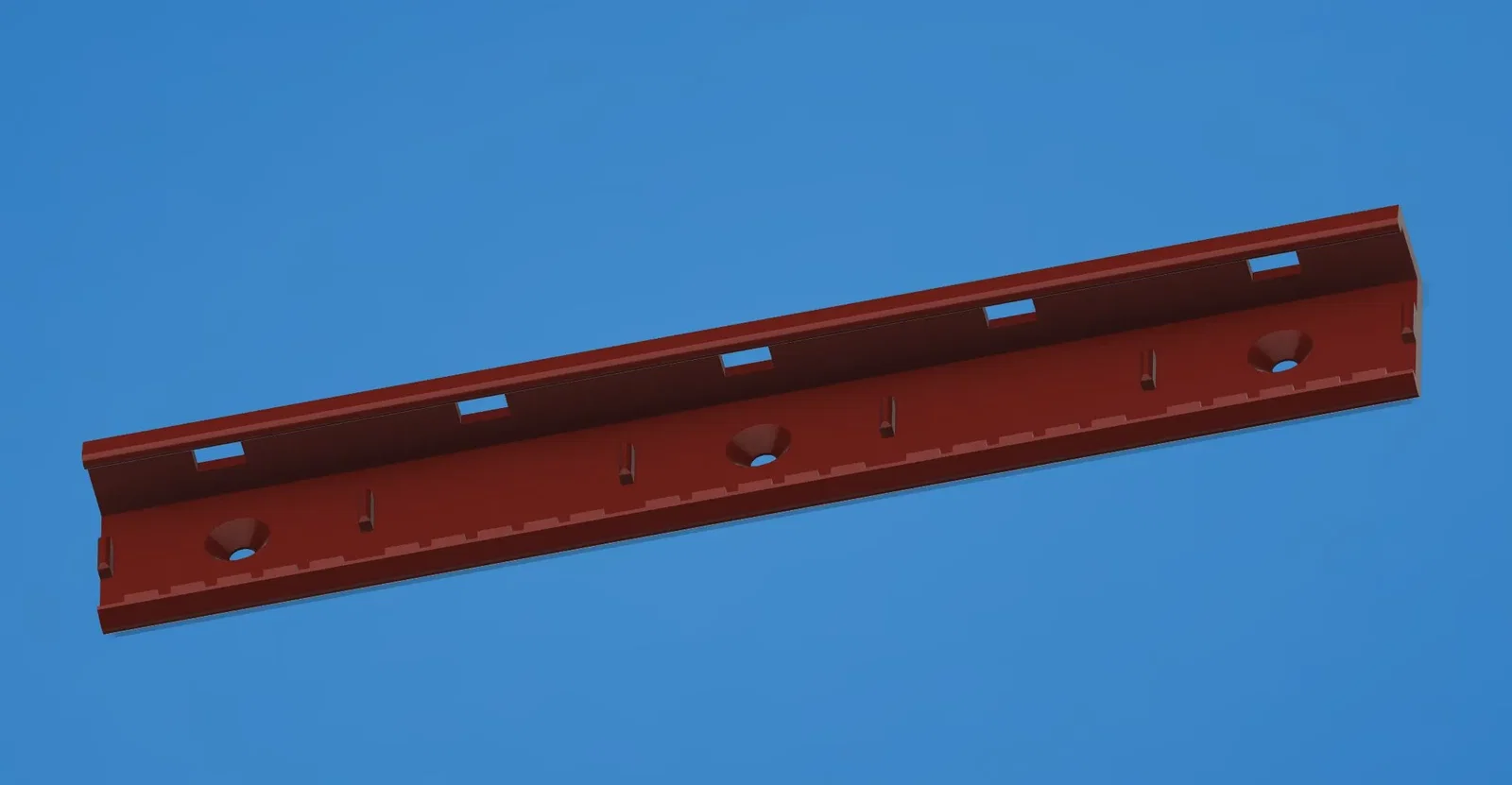

Tôi đã bao gồm hai phiên bản của giá đỡ năm dải, một cái có các ngăn cách giữa mỗi dải Wago, cái còn lại không có ngăn cách. Giá đỡ có ngăn cách ngăn Wago trượt trong giá đỡ, hữu ích nếu dây điện sẽ tiếp xúc với chuyển động.

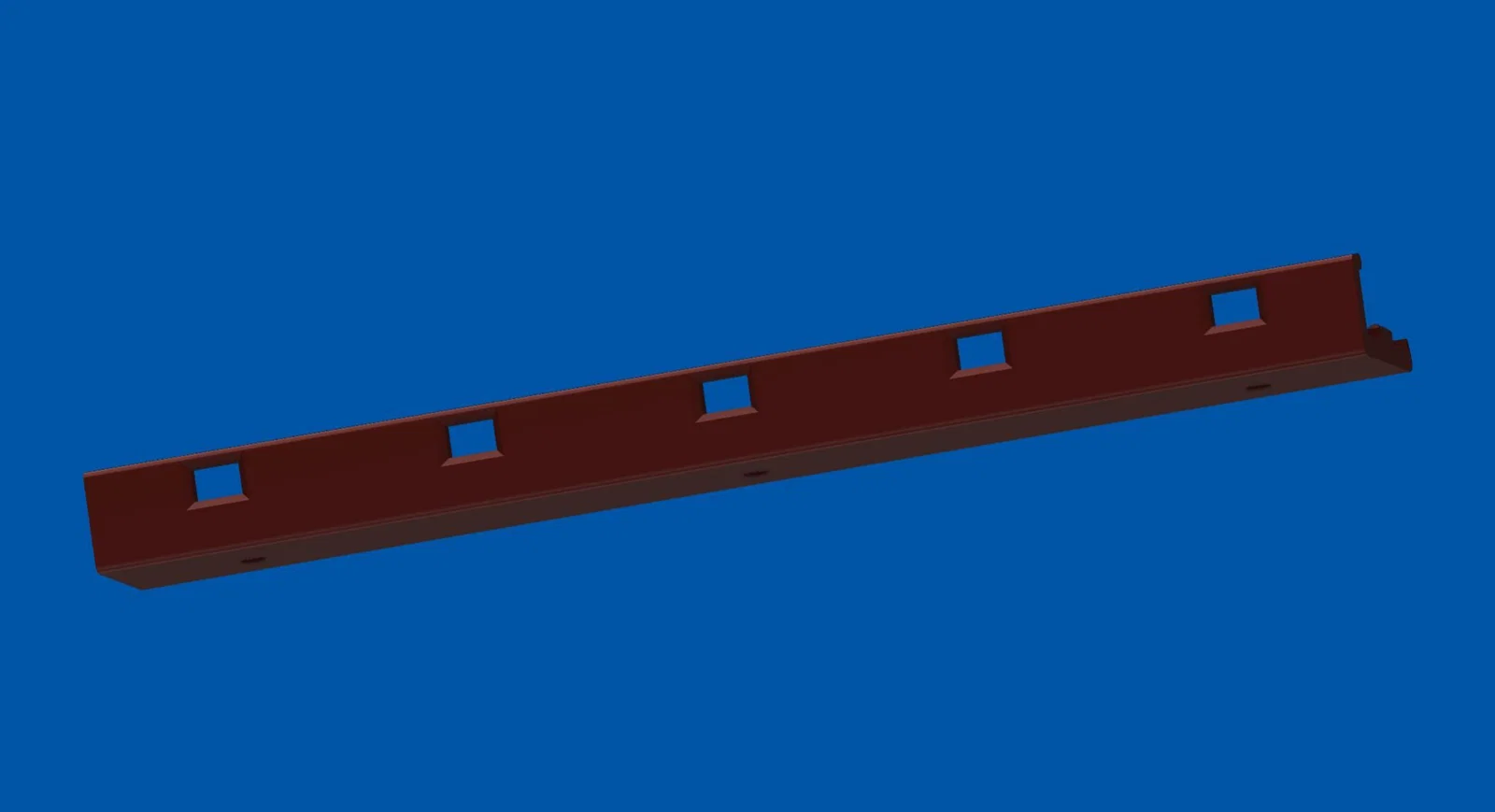

Kết nối Wago 221 có một điểm kiểm tra truy cập phía sau. Giá đỡ của tôi bao gồm một lỗ mở mà, nếu căn chỉnh với điểm kiểm tra, cung cấp truy cập rõ ràng.

Giá đỡ của tôi có lỗ gắn cho một vít gắn chìm 5g (3mm). Các loại đầu vít khác sẽ cản trở việc gắn Wago, vì vậy không phù hợp.

Tôi đã thành công tốt trong việc in những giá đỡ này bằng PETG và PLA+. Tôi nhận thấy rằng hệ thống giá đỡ của Wago được làm từ PA66 (NYLON).

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

Mẫu in của tôi được làm bằng sợi đỏ Aurarum PETG 1.75mm, với độ cao lớp 0.2mm và độ đầy 100% trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú làm nhiều bản vẽ này hơn.
