Thiết bị giữ dây an toàn Rocker cho công cụ

KHÔNG ĐƯỢC THIẾT KẾ NHƯ MỘT THIẾT BỊ BẢO VỆ SỰ SỐNG!

Nếu bạn đã từng làm việc ở độ cao, việc sử dụng thiết bị an toàn độ cao để bảo vệ bạn khỏi việc ngã nguy hiểm là rất khôn ngoan (cần thiết); thực sự là bảo vệ sự sống. Một thành phần chính trong thiết bị an toàn độ cao là bộ giữ dây thừng kết nối bạn với dây an toàn của bạn.

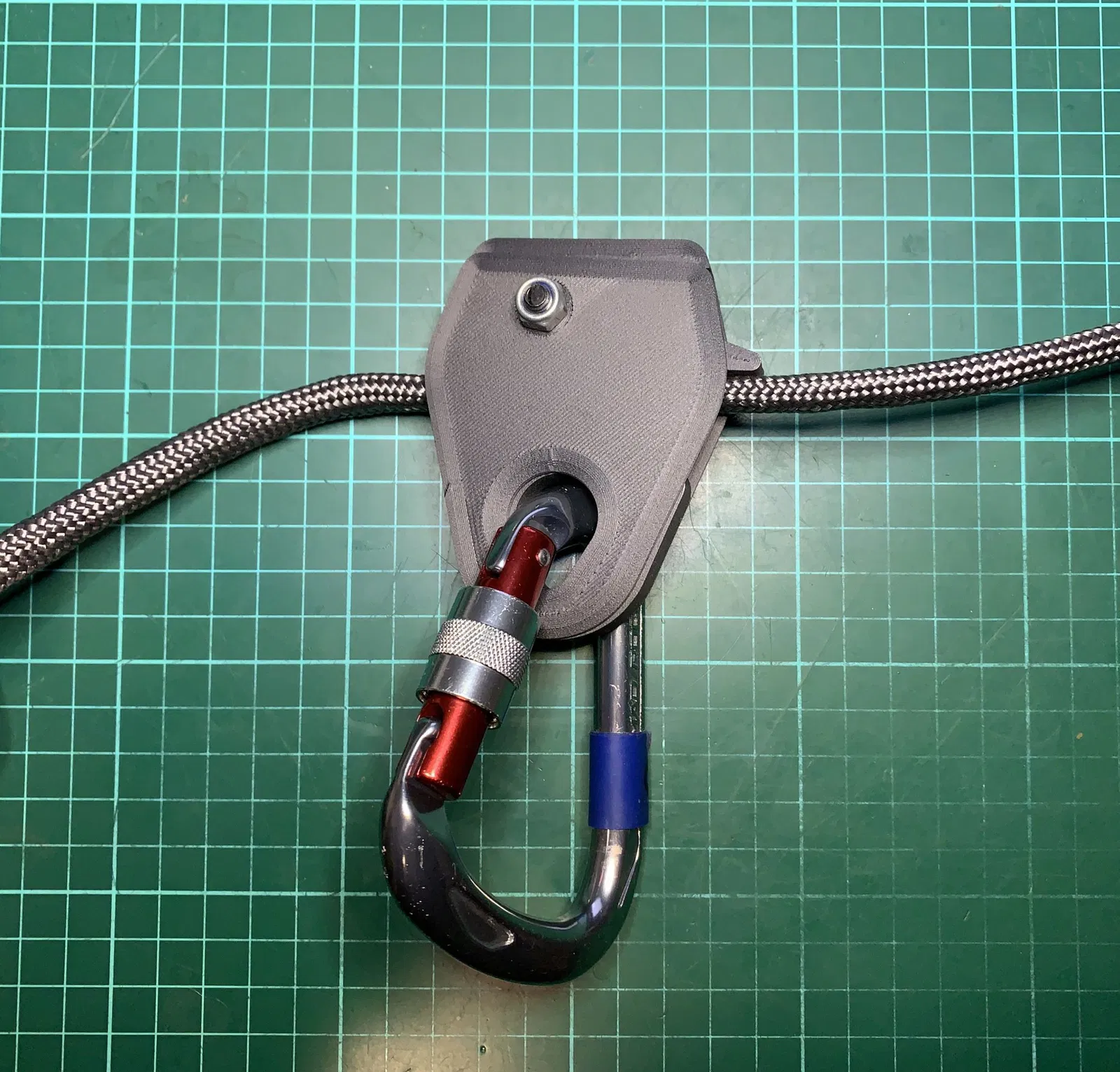

Không chỉ bạn muốn bảo vệ bản thân khỏi việc ngã xa, điều này cũng áp dụng cho thiết bị mà bạn làm việc cùng, ví dụ: hộp, dụng cụ điện. Thiết kế 3D của tôi nhằm sản xuất một bộ giữ dây thừng để kết nối thiết bị đi kèm với dây an toàn.

Tôi cung cấp hai phiên bản của bộ giữ, một bộ phận cho dây 9mm và một bộ phận cho dây 11mm. Bộ giữ dây thừng của tôi được tối ưu hóa để sử dụng với dây Kernmantle. Dây kém chất lượng có thể bị nén quá nhiều dưới tải trọng và có thể trượt.

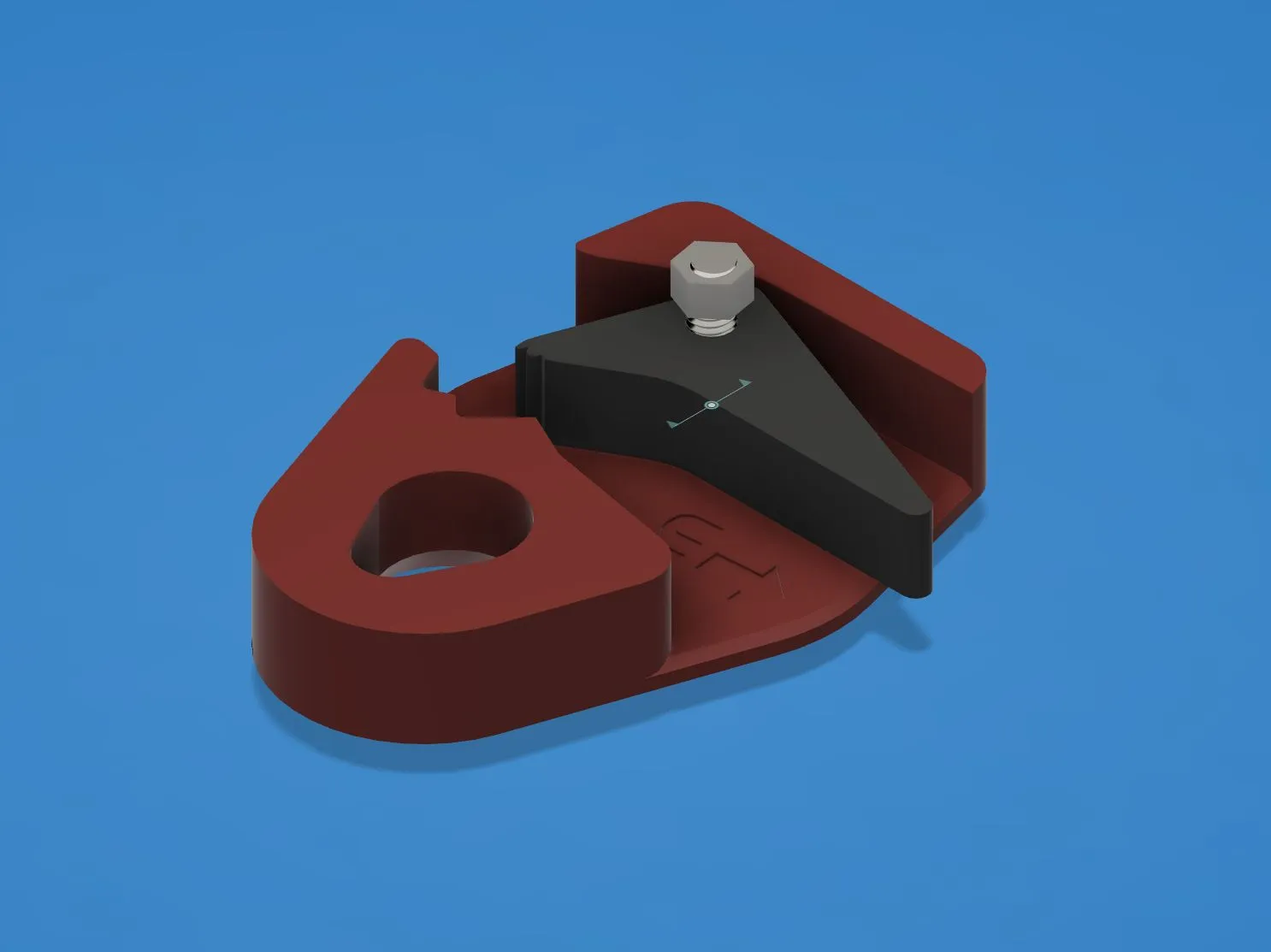

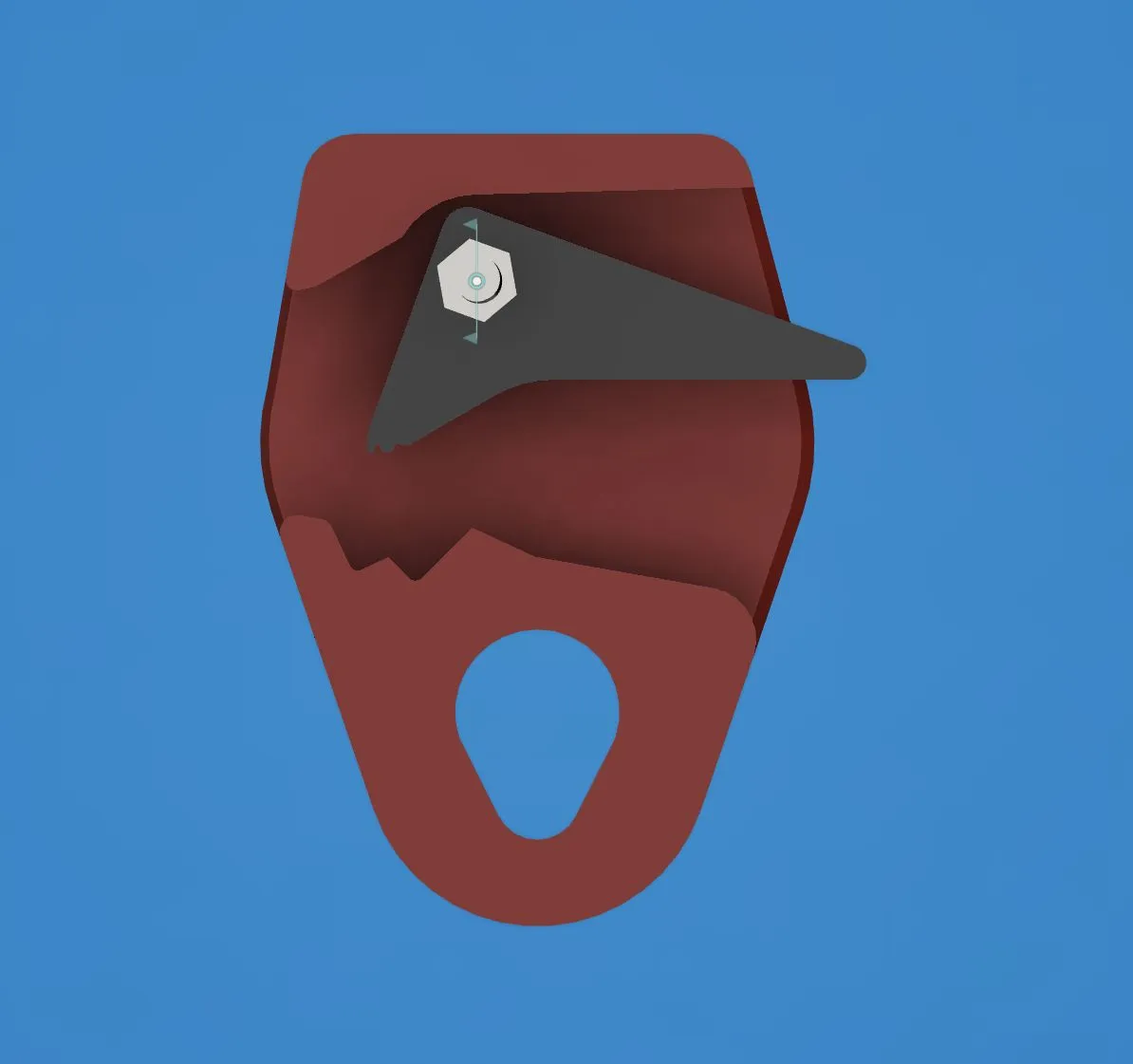

Các bộ giữ 9mm và 11mm chia sẻ các bộ phận tương tự, mỗi bộ phận được bố trí khác nhau cho kích thước dây phù hợp. Ngoài tấm mặt trên, các bộ phận này không thể thay thế cho nhau. Các bộ phận của bộ giữ được giữ lại với một đai ốc và bu lông M6 x 25mm. Tôi cũng sử dụng một chất giữ ren để ngăn chặn đai ốc tự lỏng. Một đai ốc khóa nylon cũng có thể được sử dụng.

Đối với bài kiểm tra mạnh nhất của tôi, tôi đã in thiết kế của mình bằng Prusament Poly Carbonate Carbon Fibre và rất ngạc nhiên về độ bền của bộ giữ dây thừng; nó dường như không thể phá hủy. Xin lỗi, không có bài kiểm tra đo lường nào để chia sẻ, nhưng hãy nhớ rằng thiết kế này không được thiết kế để mọi người bảo vệ bản thân!

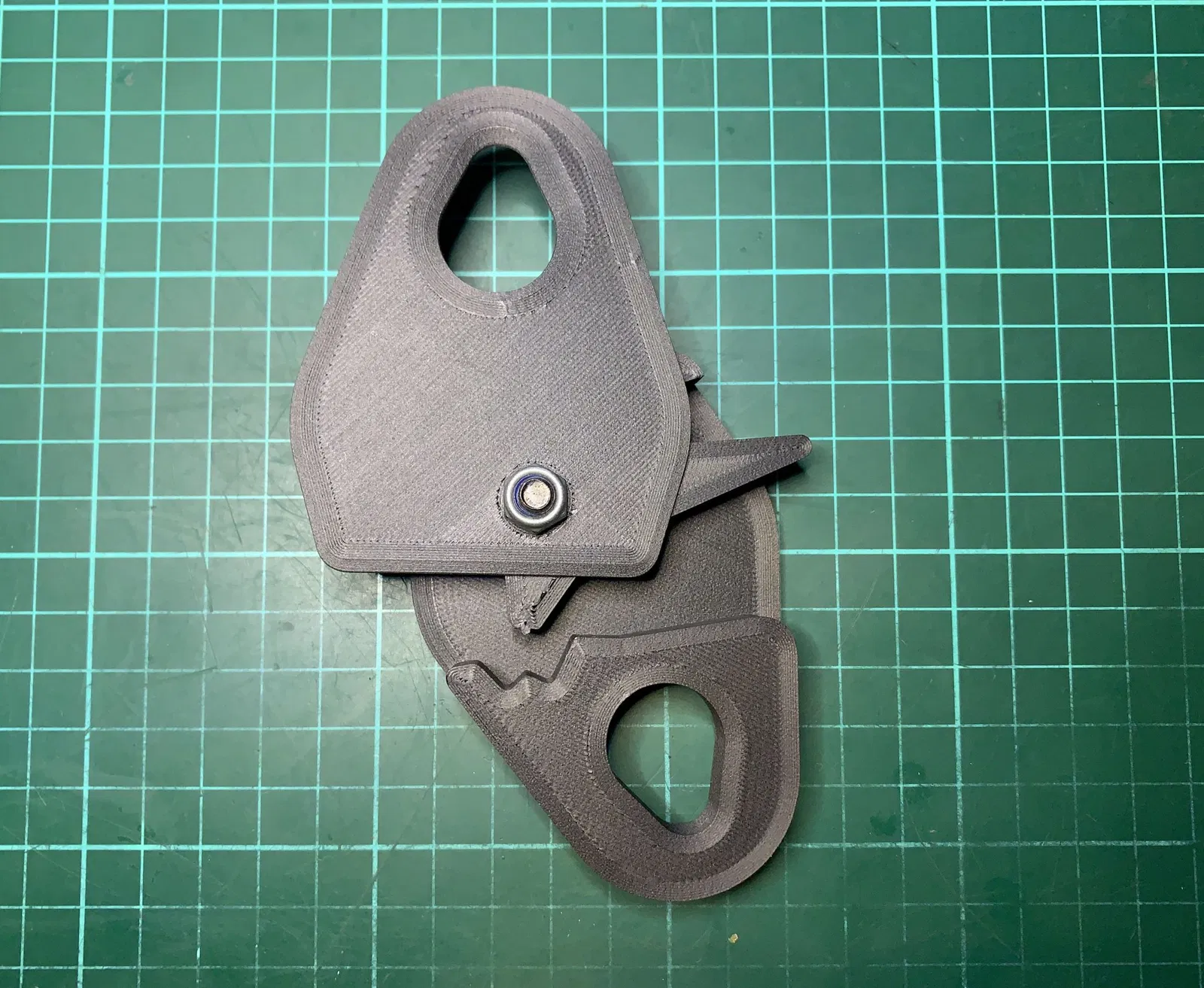

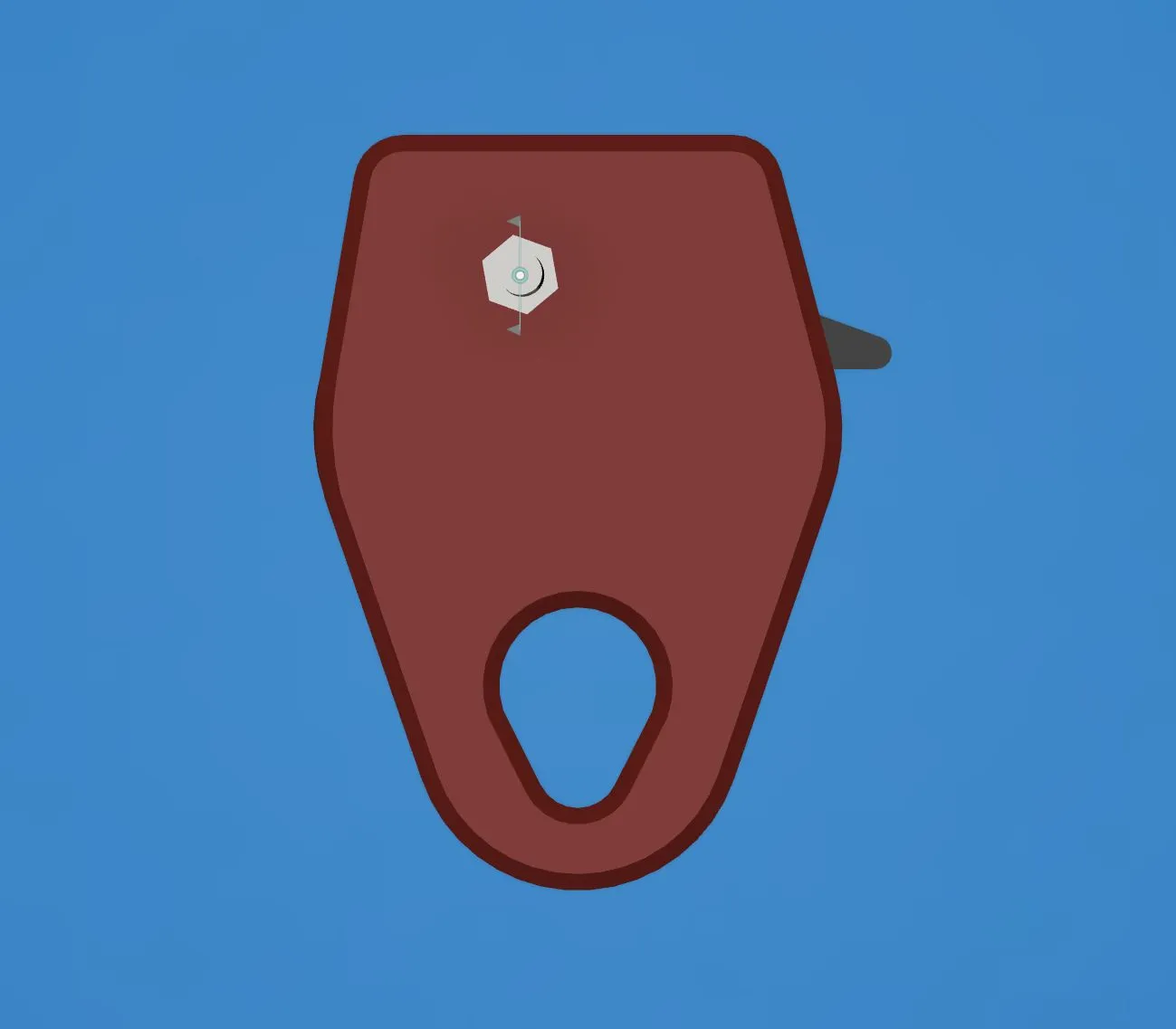

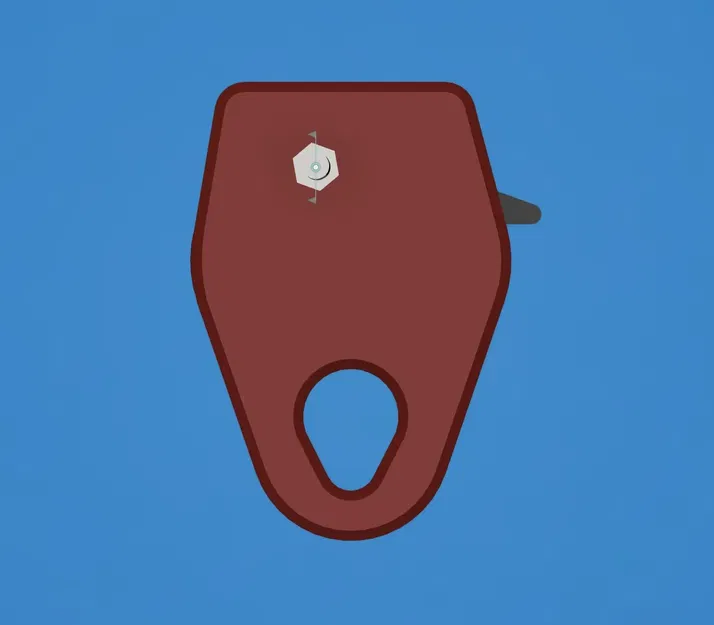

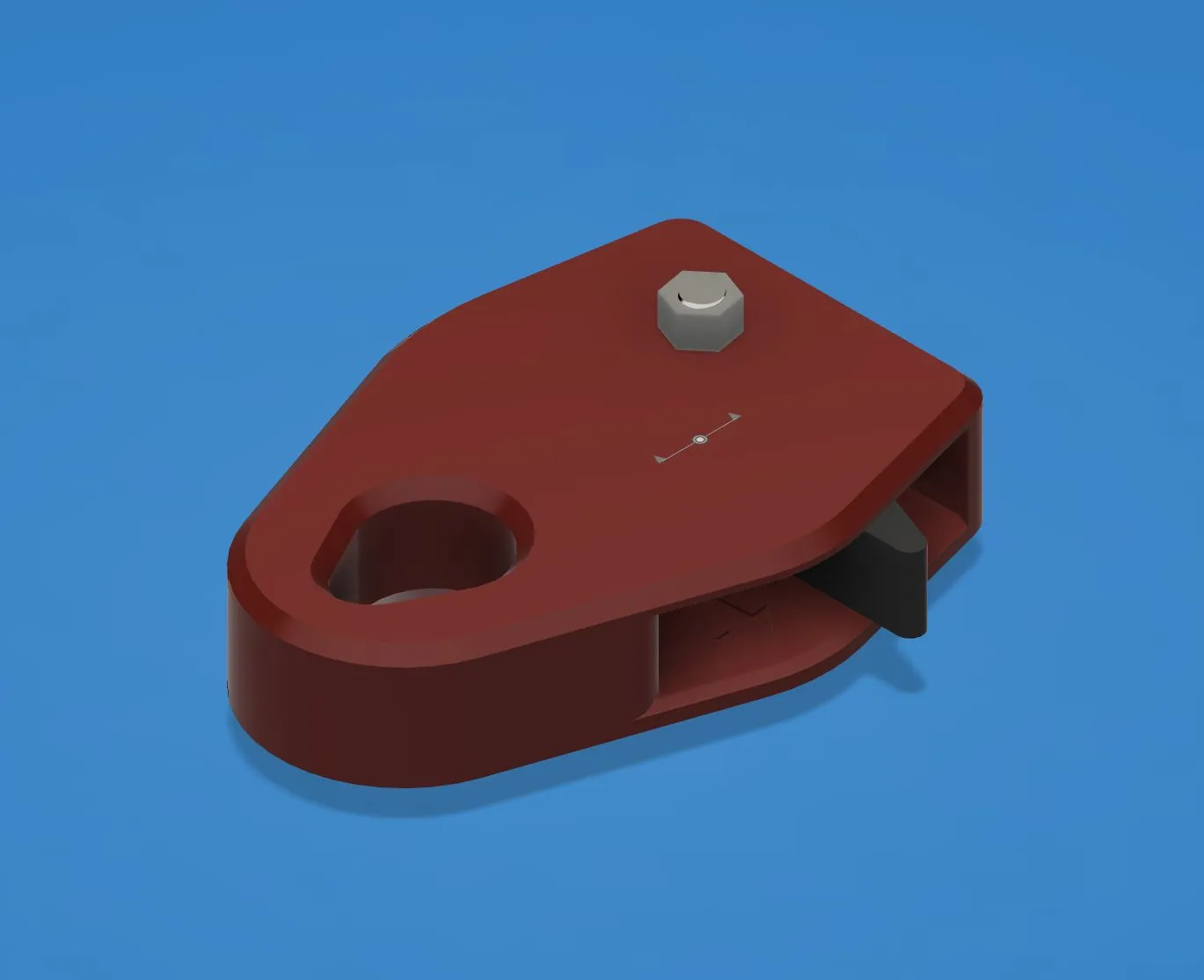

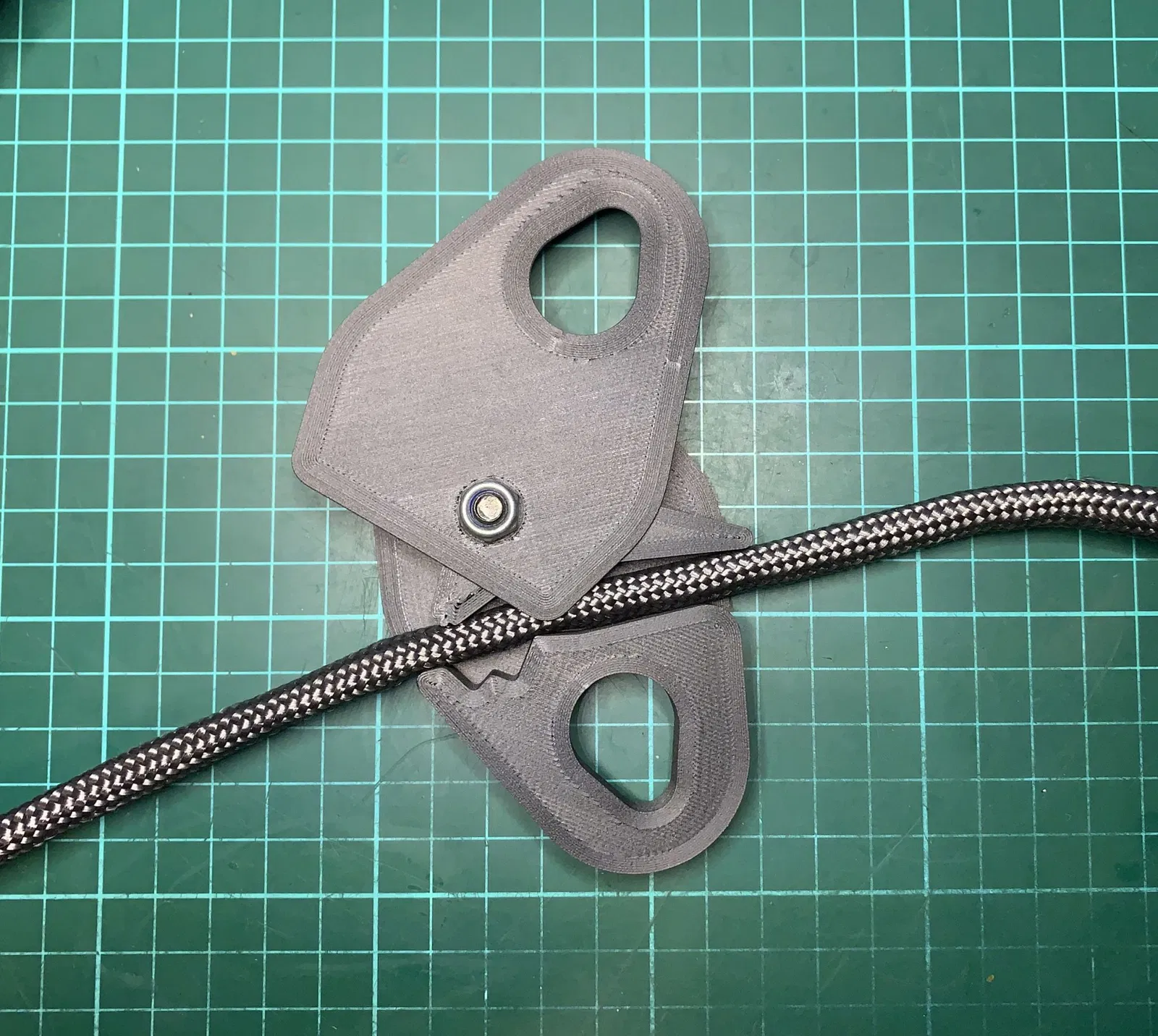

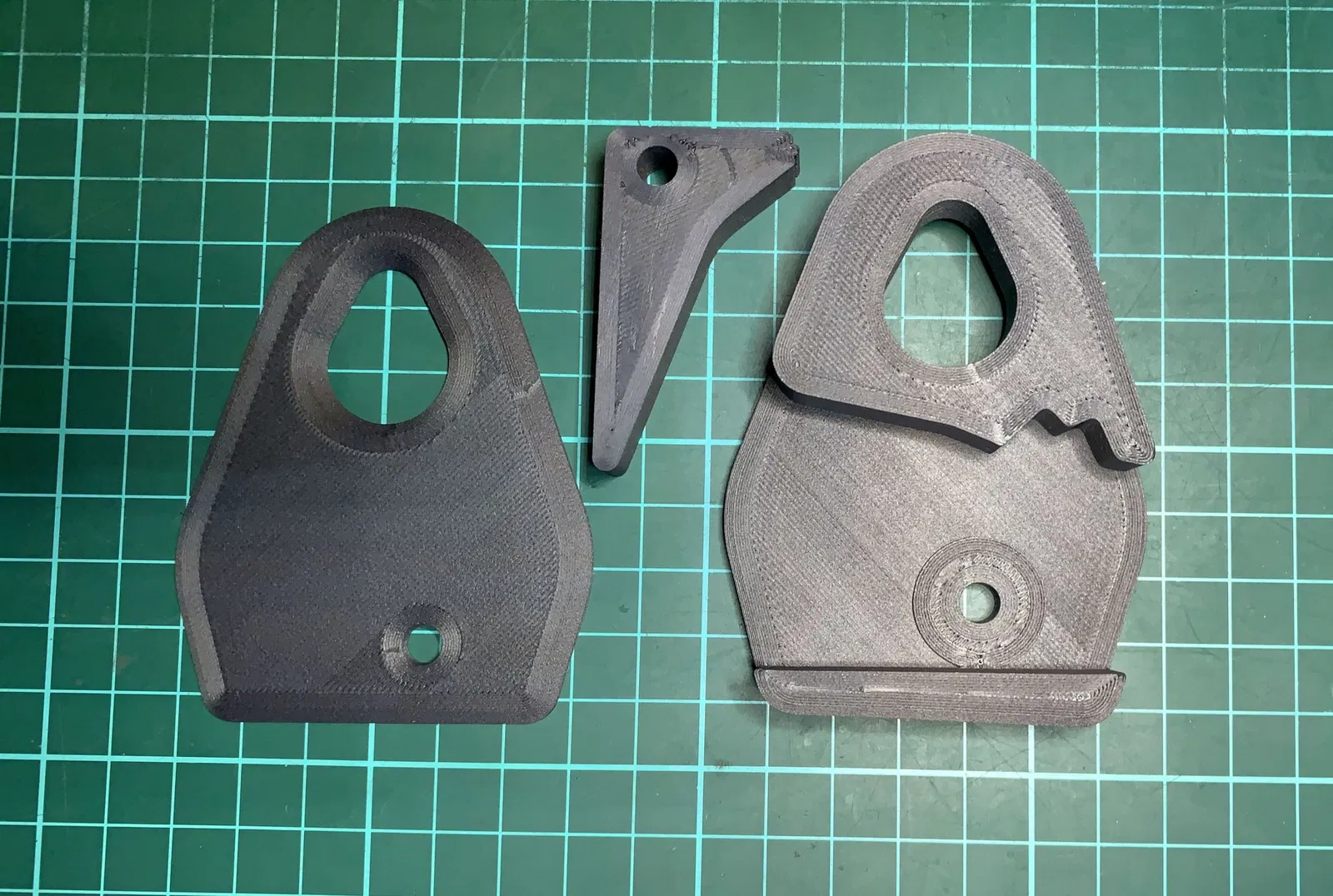

Xem các bức ảnh kèm theo để biết chi tiết lắp ráp.

Bản in của tôi được làm bằng filament Prusament màu xám PC Carbon Fibre 1.75mm, với chiều cao lớp 0.2mm và 100% độ đầy trên máy in PRUSA I3 MK3S. Không cần hỗ trợ in.

Tôi hy vọng bạn cũng có thể tìm thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí một khoản tiền tip để giữ cho tôi hứng thú làm thêm nhiều bản vẽ như thế này.
