Hộp hút ẩm 190x60mm cho filament in 3D

Tôi cần kiểm soát mức độ độ ẩm trong sợi vật liệu in 3D của mình. Ban đầu, tôi đã sử dụng túi ziplock và một hộp khô trung tâm có chứa ba cuộn sợi hoạt động. Tôi đã từ bỏ cách tiếp cận hộp khô trung tâm và giờ đây sử dụng các hộp sợi khô riêng lẻ. Cách tiếp cận hộp khô riêng lẻ có nghĩa là không cần phải thường xuyên mở hộp khô để thay cuộn, cho phép không khí ẩm mới vào trong quá trình đó.

Cách tiếp cận hộp khô riêng lẻ cho phép tôi tùy chỉnh mức độ mà tôi có thể duy trì mức độ ẩm của từng cuộn. Sợi Nylon của tôi được giữ ở mức độ ẩm dưới 10%, trong khi PETG được duy trì ở mức độ ẩm dưới 20%.

Để kiểm soát độ ẩm ở các mức độ khác nhau có nghĩa là cần có các lượng chất hút ẩm khác nhau trong mỗi hộp sợi khô. Vì vậy, để đạt được điều đó, tôi có các hộp chất hút ẩm với kích thước khác nhau để đáp ứng nhu cầu về lượng chất hút ẩm thay đổi của tôi. Đây là một hộp chất hút ẩm thứ ba mà tôi đã chia sẻ. Các hộp khác nhỏ hơn và có dung tích dự kiến khoảng 70-100g Gel Silica.

Gel Silica rời trong túi có thể gây rối. Vì vậy, tôi đã thiết kế các hộp tùy chỉnh để bao bọc chất hút ẩm với nhiều lỗ nhỏ để thông gió. Kích thước khay hộp này là 190 x 60mm và cao 20mm (kích thước bên ngoài). Hộp này chứa khoảng 150g Gel Silica.

Theo thời gian, Gel Silica sẽ cần được làm mới và làm khô. Hãy làm theo hướng dẫn của nhà sản xuất về quy trình làm khô.

Nắp hộp in 3D vừa khít vào hộp. Nguy cơ hộp bị va chạm và mở ra là thấp, nhưng nếu điều đó xảy ra, sẽ có rất nhiều mảnh chất hút ẩm bị rải rác, cần phải thu hồi và dọn dẹp, vì vậy tôi đặt một dây cao su quanh hộp đã đầy.

NoteS
- Có những yếu tố cần xem xét nếu bạn chọn sao chép kết quả của tôi. Những yếu tố này bao gồm mức độ độ ẩm không khí xung quanh bình thường, hiệu quả của Silica Gel và cách mà Silica Gel đã được làm khô, chỉ để nêu một vài điểm. Nếu không chắc chắn, quy tắc đơn giản là nhiều Silica Gel sẽ loại bỏ nhiều độ ẩm từ không khí xung quanh và sẽ không làm hỏng filament.

- Cách tiếp cận này để giữ cho filament khô là hiệu quả đối với filament đã khô. Chất hút ẩm một mình sẽ không loại bỏ độ ẩm đã được hấp thụ bởi filament. Một quy trình làm khô filament không được đề cập ở đây là cần thiết.

- Có những lựa chọn thay thế cho Silica Gel để loại bỏ độ ẩm từ không khí cũng có thể hiệu quả. Những lựa chọn thay thế này hiệu quả hơn hoặc kém hơn, tương đối với Silica Gel, do đó số lượng đặt trong hộp này sẽ cần điều chỉnh cho phù hợp.

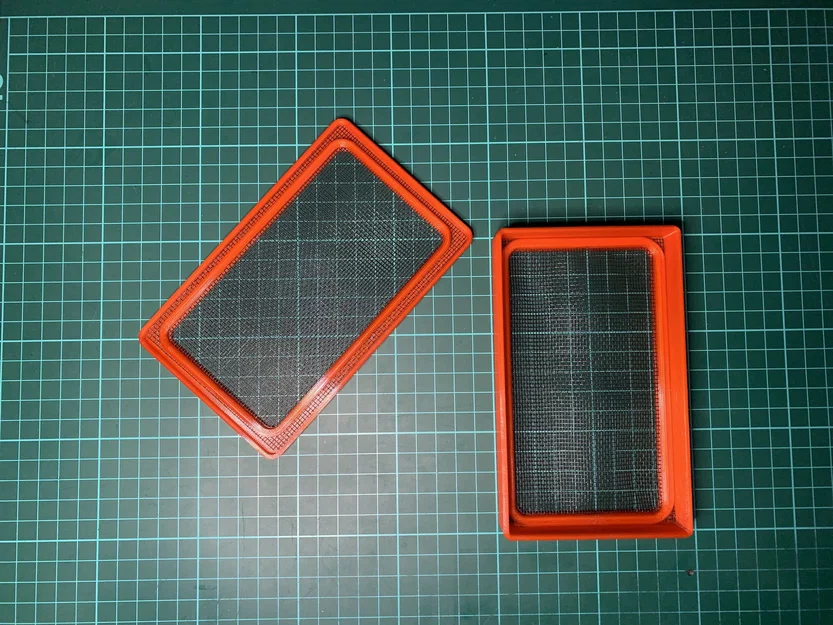

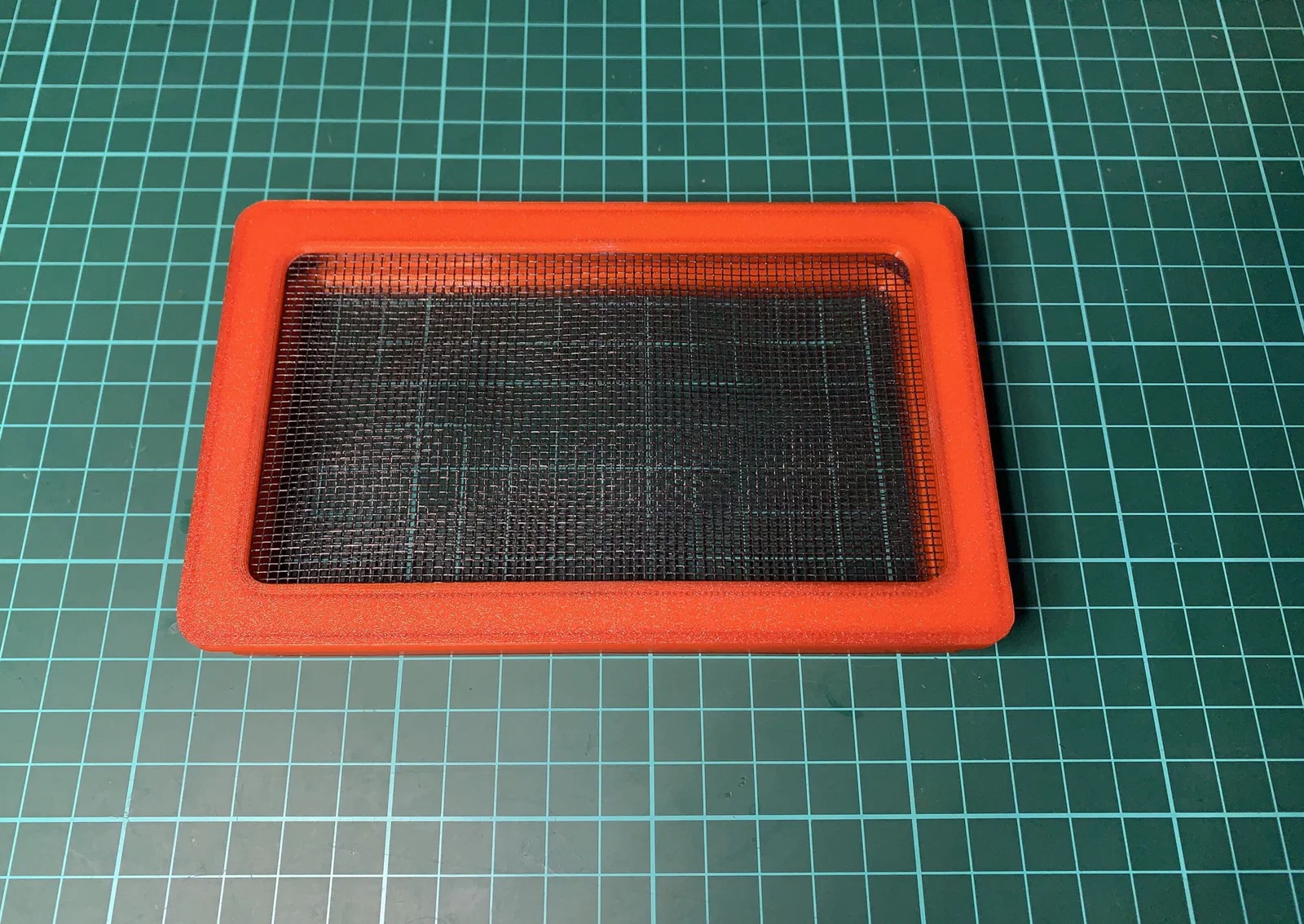

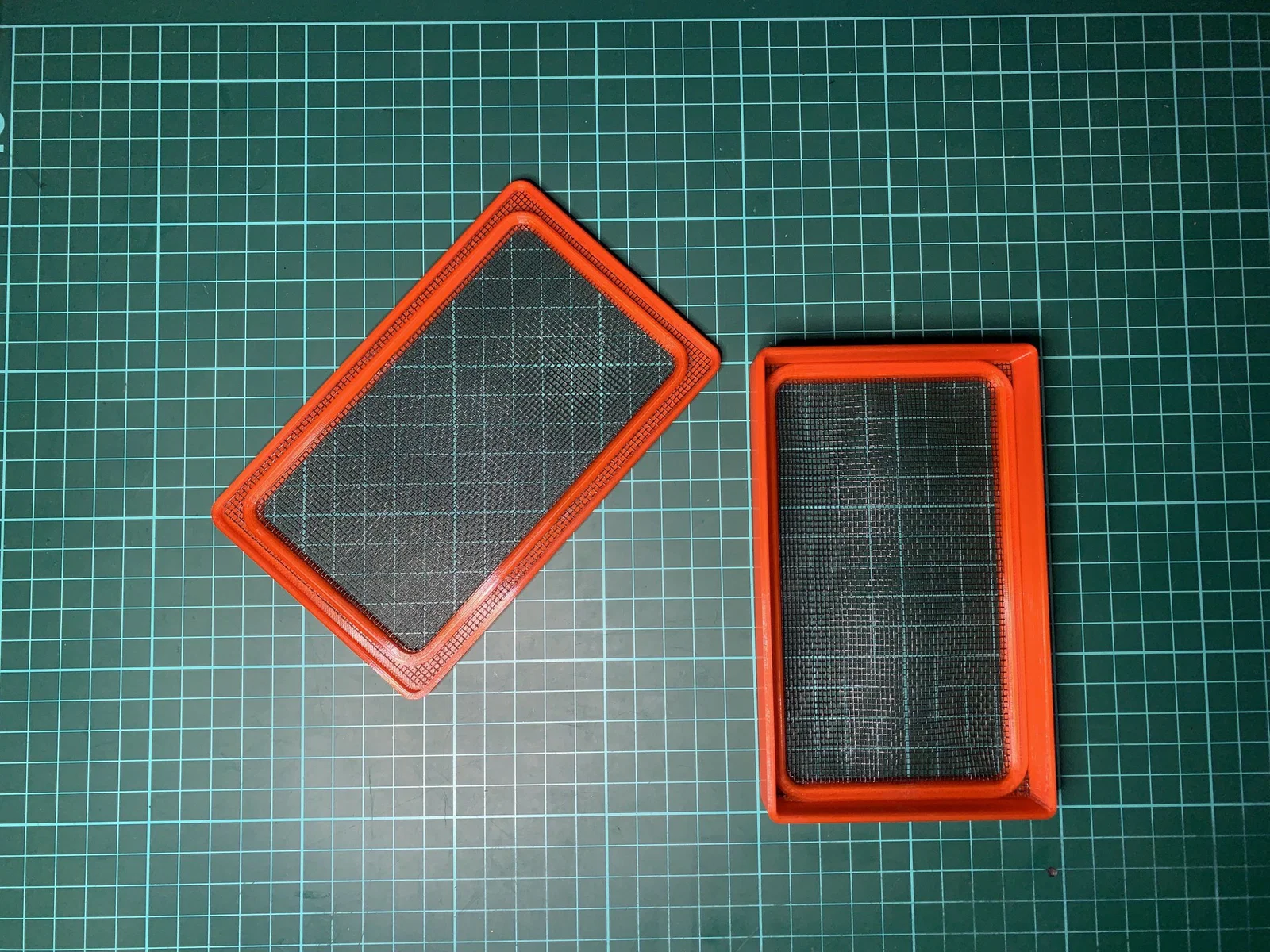

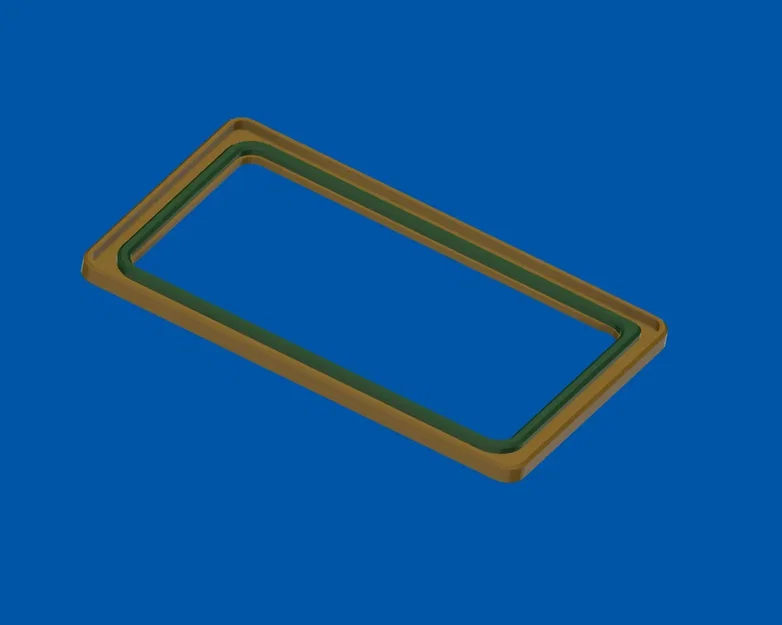

Ngoài các bộ phận in 3D, tôi sử dụng một miếng nhỏ lưới màn hình sợi thủy tinh. Một thứ có sẵn, nhưng cũng dễ dàng tìm thấy tại cửa hàng phần cứng của bạn. Lưới được cố định tại chỗ bằng keo siêu dính và được kẹp giữa một vòng 3D để giữ cho lưới phẳng.

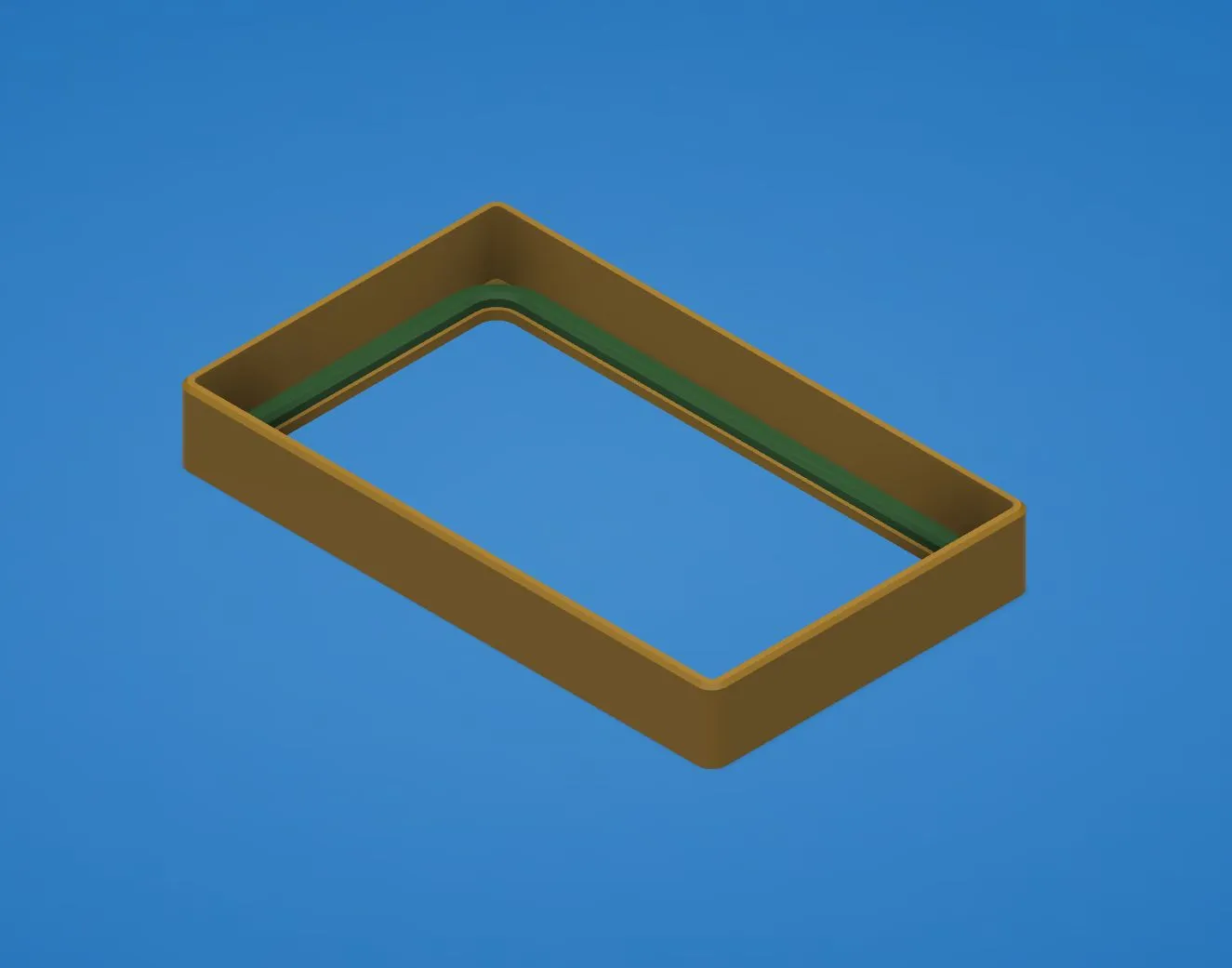

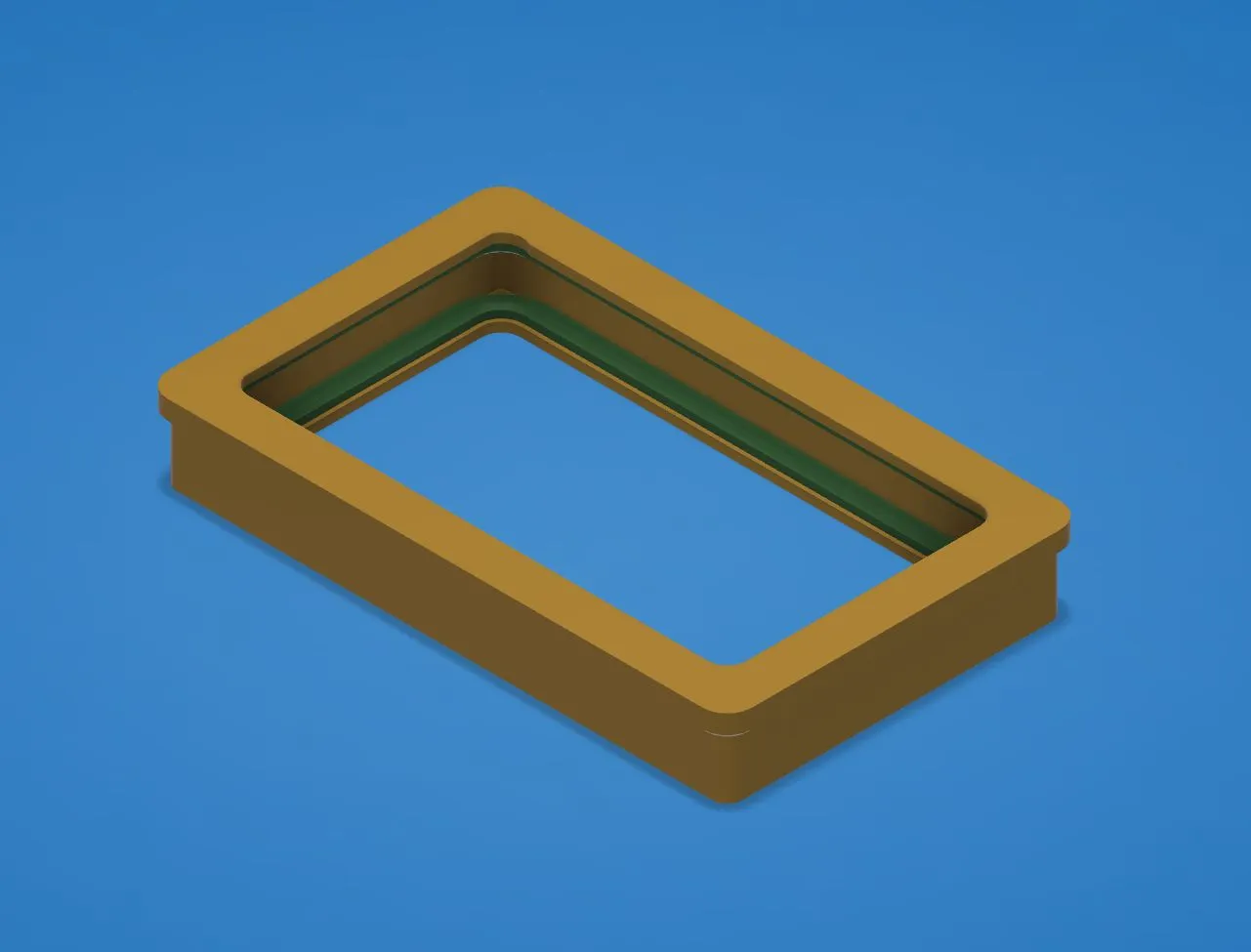

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

Bản in của tôi được làm bằng filament Aurarum đỏ PETG 1.75mm, với độ cao lớp 0.2mm và 15% độ đầy trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.
