Núm điều chỉnh bếp gas công nghiệp lớn 70mm

Đây là một núm cho bếp gas công nghiệp. Núm có đường kính tương đối lớn là 70mm. Nó được thiết kế để lắp vừa vào trục gas tiêu chuẩn 8mm với một bên phẳng (6.25mm). Phần trên của núm có một lỗ lõm để hỗ trợ việc định vị núm.

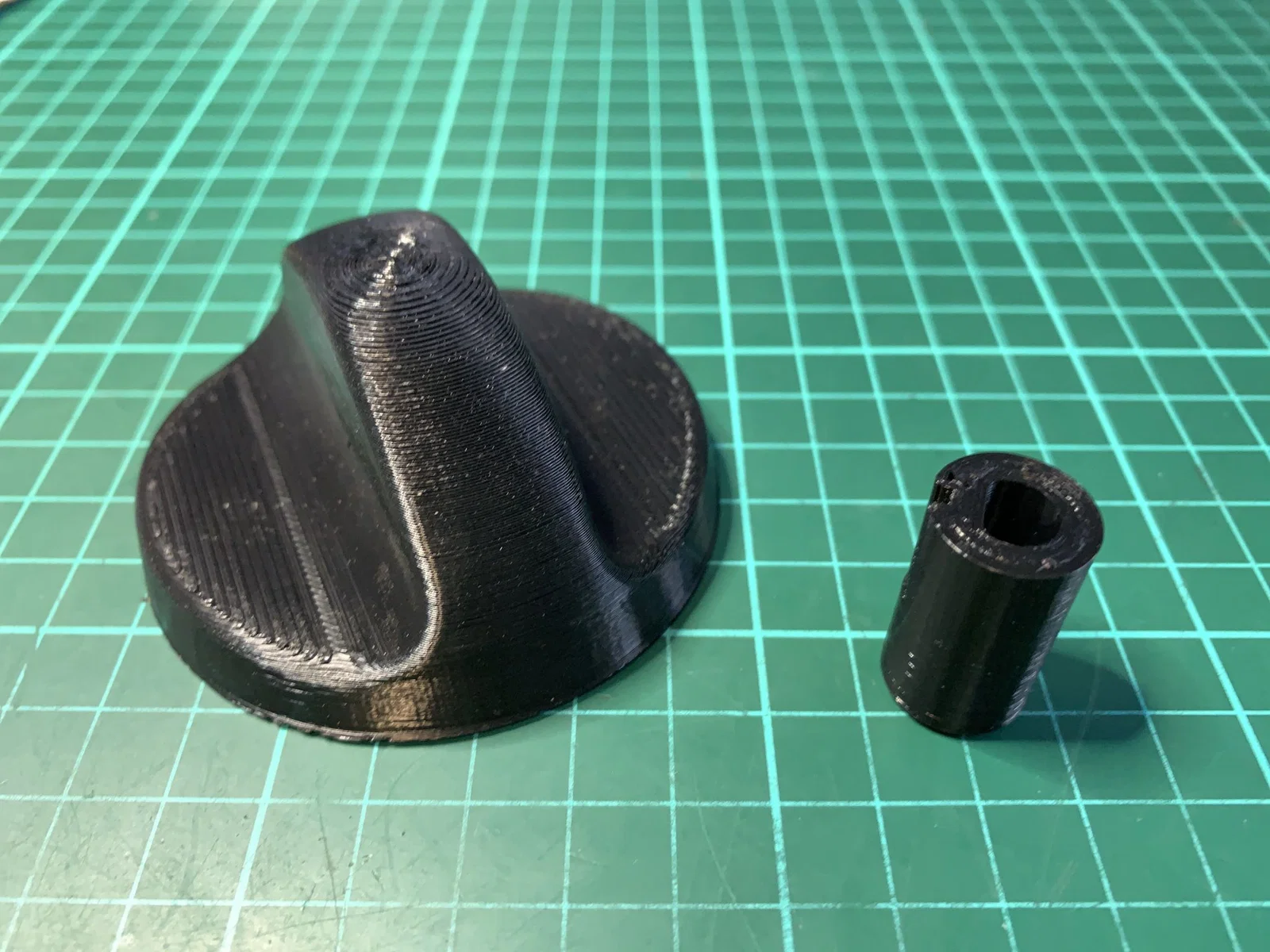

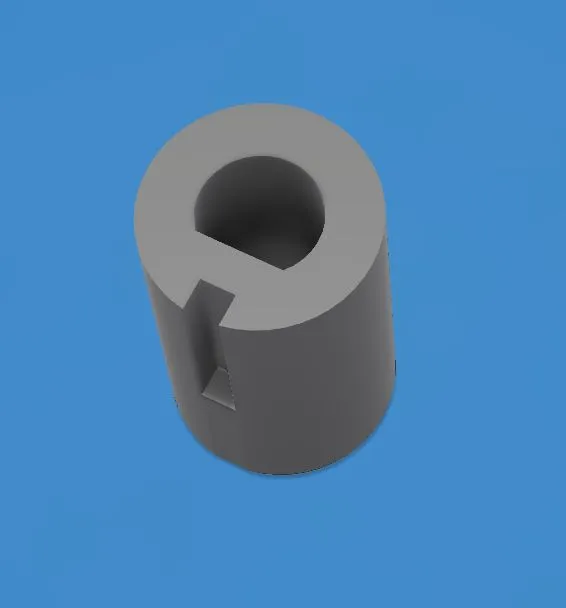

Thiết kế của tôi bao gồm hai phần, núm bên ngoài và bộ lắp trục. Hai phần này được lắp vừa vào nhau, mặc dù việc thêm một loại keo phù hợp sẽ đảm bảo các phần không bị tách rời.

Do nhiệt độ cao xung quanh bếp, ví dụ như nồi và chảo, tôi đã chọn vật liệu Nylon, có nhiệt độ làm việc cao khoảng 200C.

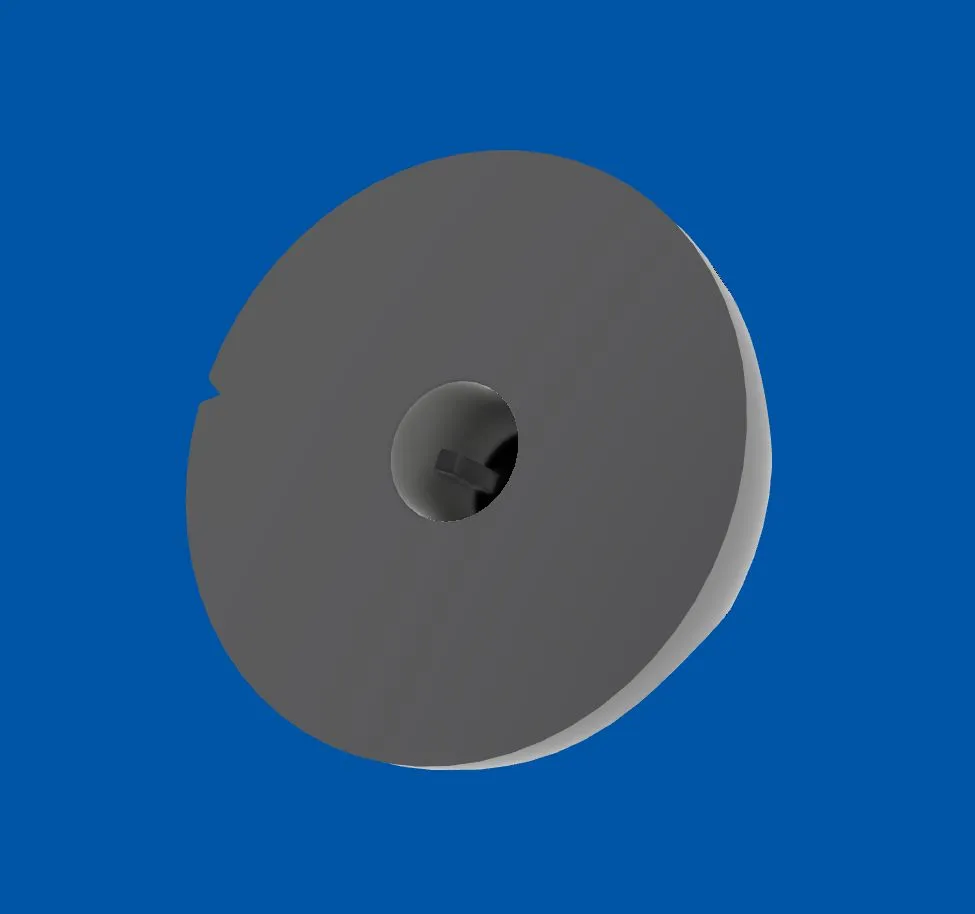

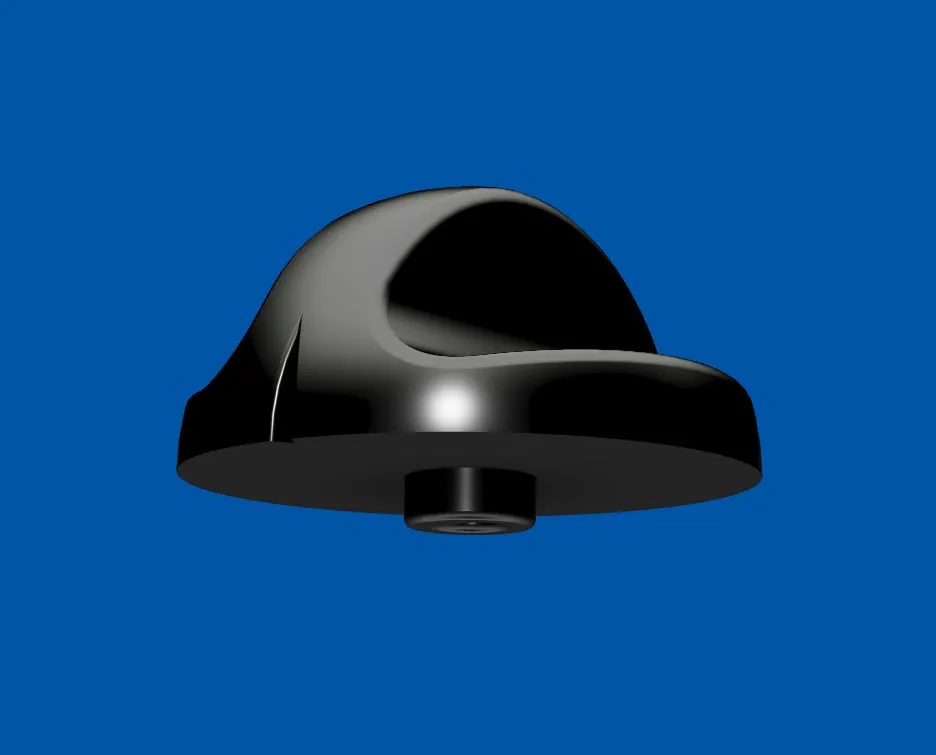

Dưới đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

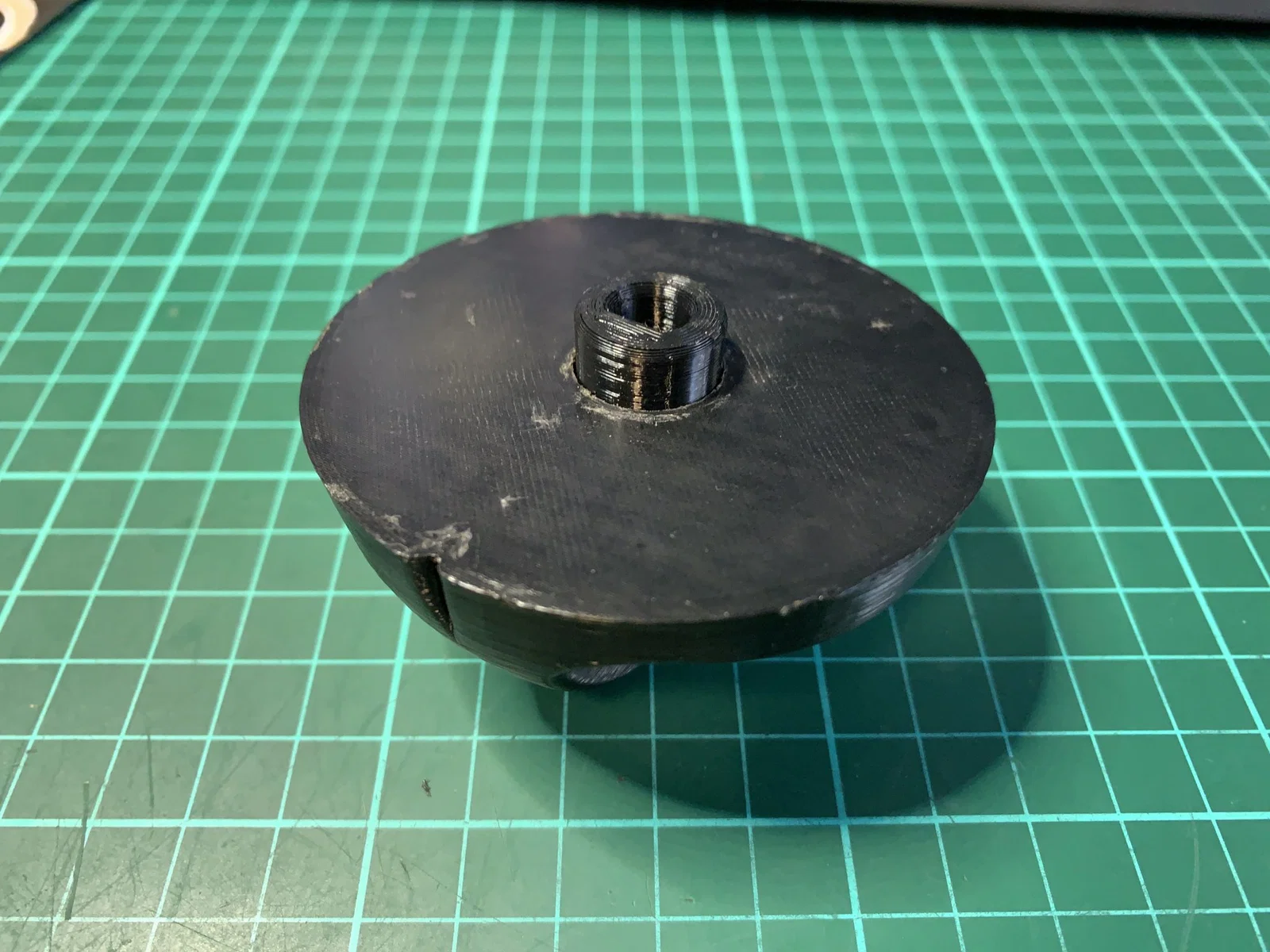

Bản in của tôi được làm bằng sợi Nylon Polymaker Polymide 1.75mm màu đen, với độ cao lớp 0.2mm và 25% độ đặc trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng thấy thiết kế này hữu ích.

Hãy nhớ để lại cho tôi một số phản hồi hoặc thậm chí là một mẹo để giữ cho tôi hứng thú làm nhiều bản vẽ như thế này hơn.
