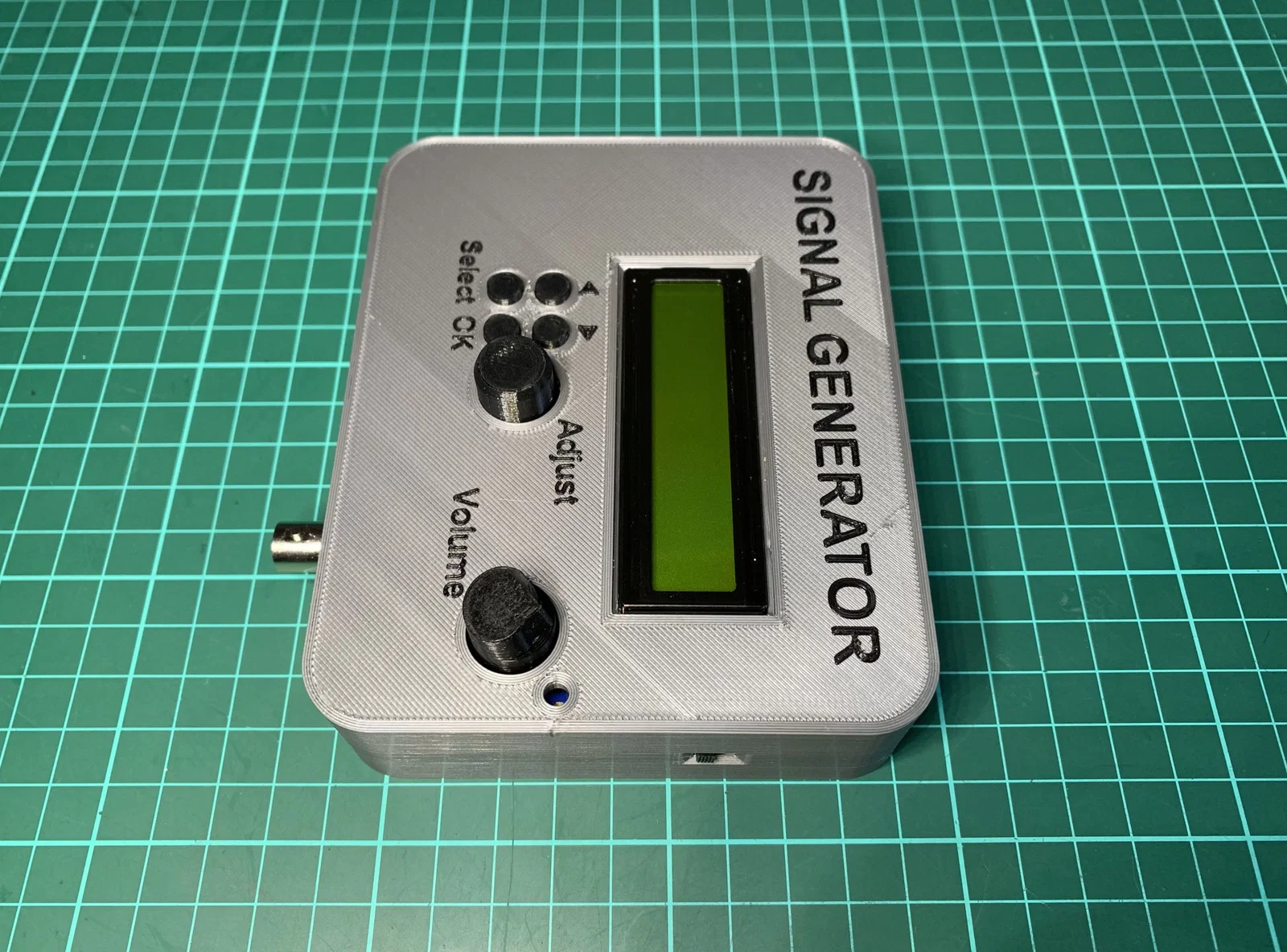

Mô-đun phát tín hiệu UDS1000S với tần số lên đến 8MHz

Bộ phát tín hiệu là một công cụ hữu ích cho bàn làm việc của những người đam mê điện tử. Bạn có thể chi rất nhiều tiền cho một bộ phát tín hiệu mạnh mẽ. Dòng sản phẩm bộ phát tín hiệu UDS1000S có nhiều tính năng và giá cả phải chăng.

Mô-đun này có sẵn với ít nhất ba tần số tối đa khác nhau, trải dài lên tới 8MHz (sóng sine). Tôi đã mua mô-đun UDS1000S 8MHz và bộ chuyển đổi nguồn Au từ AliExpress với giá chưa đến 40 đô la Úc từ đây: https://www.aliexpress.com/item/32873131334.html?spm=a2g0s.9042311.0.0.27424c4dWqQ8wU

Tôi cần một bộ phát tín hiệu nhỏ gọn và di động. Mô-đun bộ phát tín hiệu UDS1000S của tôi cung cấp dải tần số tốt (xuất sắc trong dải âm thanh) và chức năng quét chỉ để đề cập đến một vài tính năng chính. Xem PDF Hướng dẫn Sử dụng kèm theo (nơi cho phép) để biết thêm chi tiết.

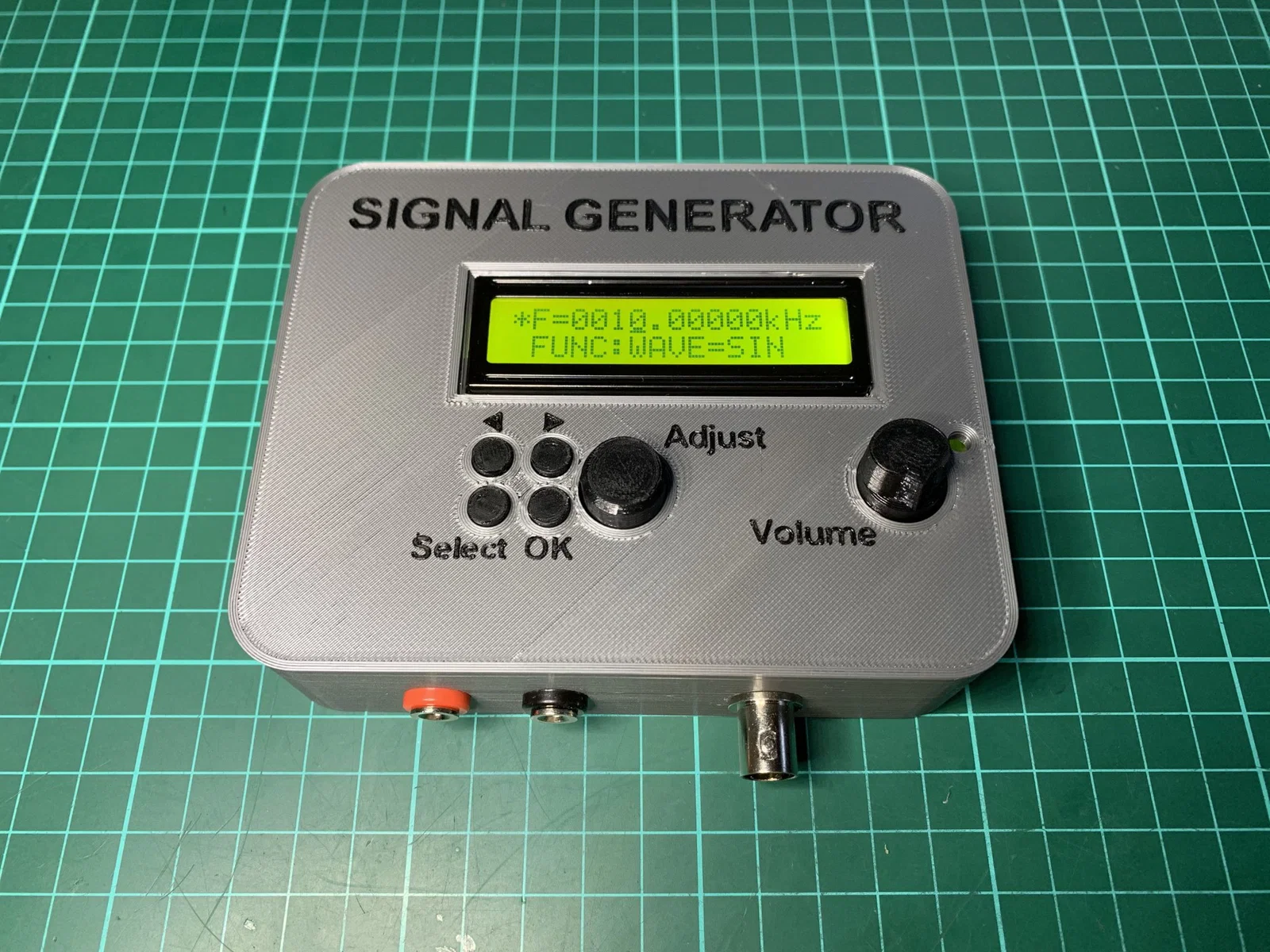

Đầu ra từ bộ phát tín hiệu được cung cấp cho các ổ cắm banana 4mm và một ổ cắm BNC. Giữ cho các dây này ngắn. Dây BNC nên là cáp được bảo vệ để giảm thiểu việc thu nhận tiếng ồn lạ.

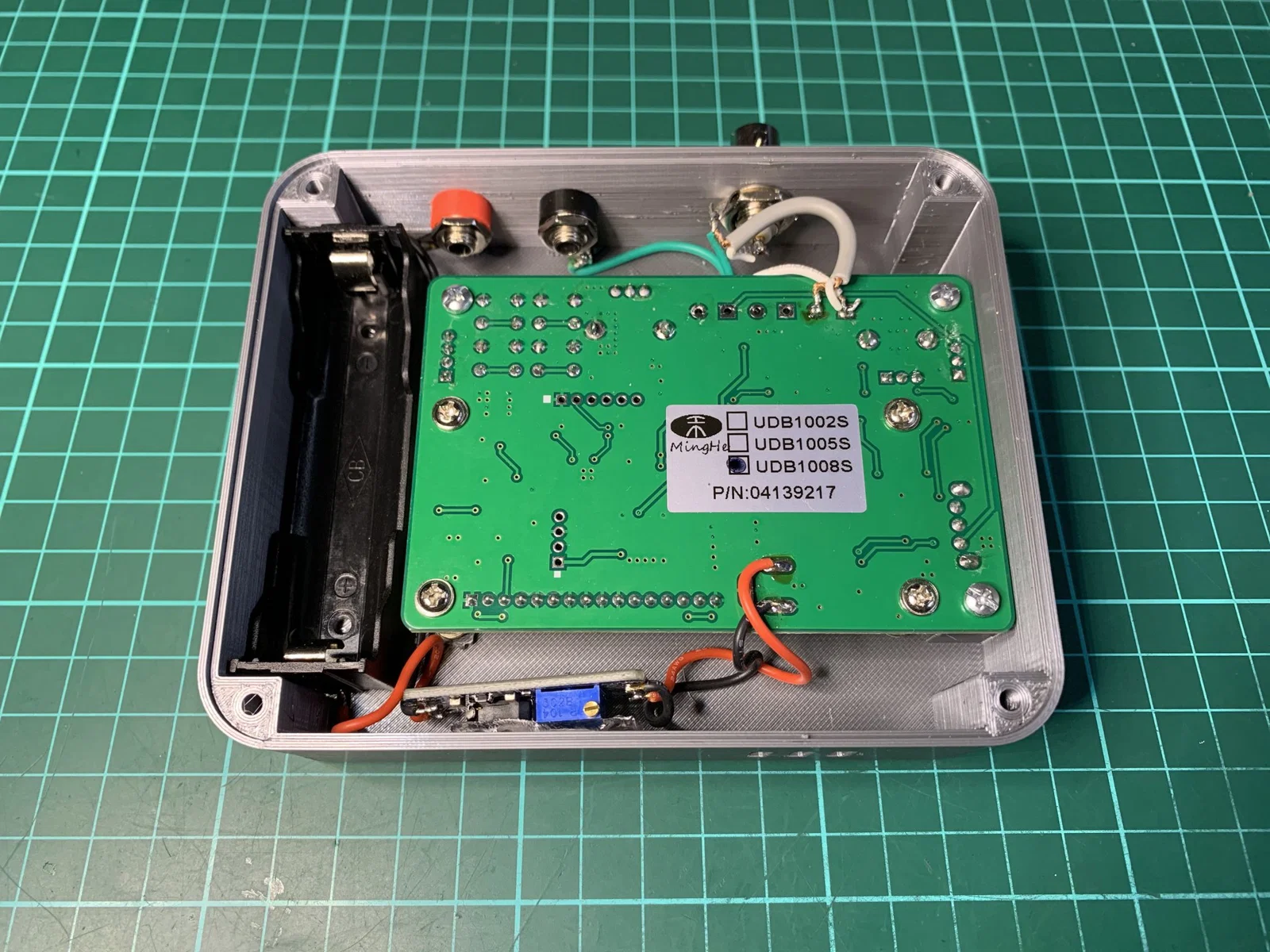

Mô-đun chỉ tiêu thụ 1W điện, vì vậy nó sẽ hoạt động tốt từ nguồn pin, làm cho nó cũng di động. Pin 18650 2500mAh được chọn nên cung cấp năng lượng cho bộ phát tín hiệu trong 8 giờ giữa các lần sạc. Điện áp đầu ra của 18650 được nâng lên 5V cần thiết bởi một mô-đun tăng áp MT3608. Đối với nhu cầu của tôi, bộ phát tín hiệu này sẽ chỉ được sử dụng nhẹ nhàng và không thường xuyên, vì vậy tôi không bao gồm cổng sạc pin hay mạch sạc. Thay vào đó, khi đến thời điểm sạc, tôi chỉ cần tháo 18650 và sạc bên ngoài.

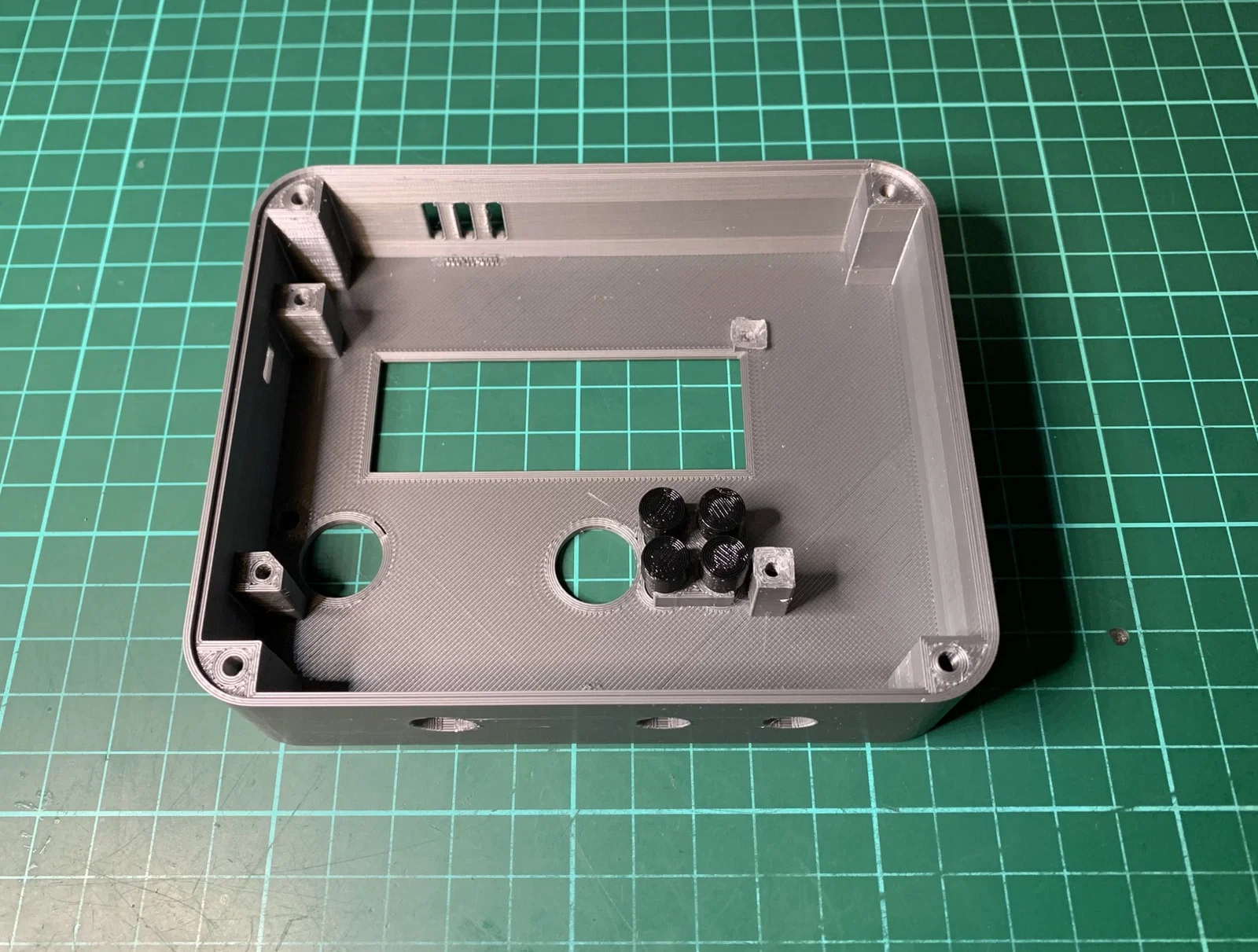

Nắp hộp được giữ chặt bằng bốn vít countersunk 6g (3.5mm) x 15mm. Bộ phát tín hiệu được giữ cố định bằng ba vít 5g (3mm) x 12mm.

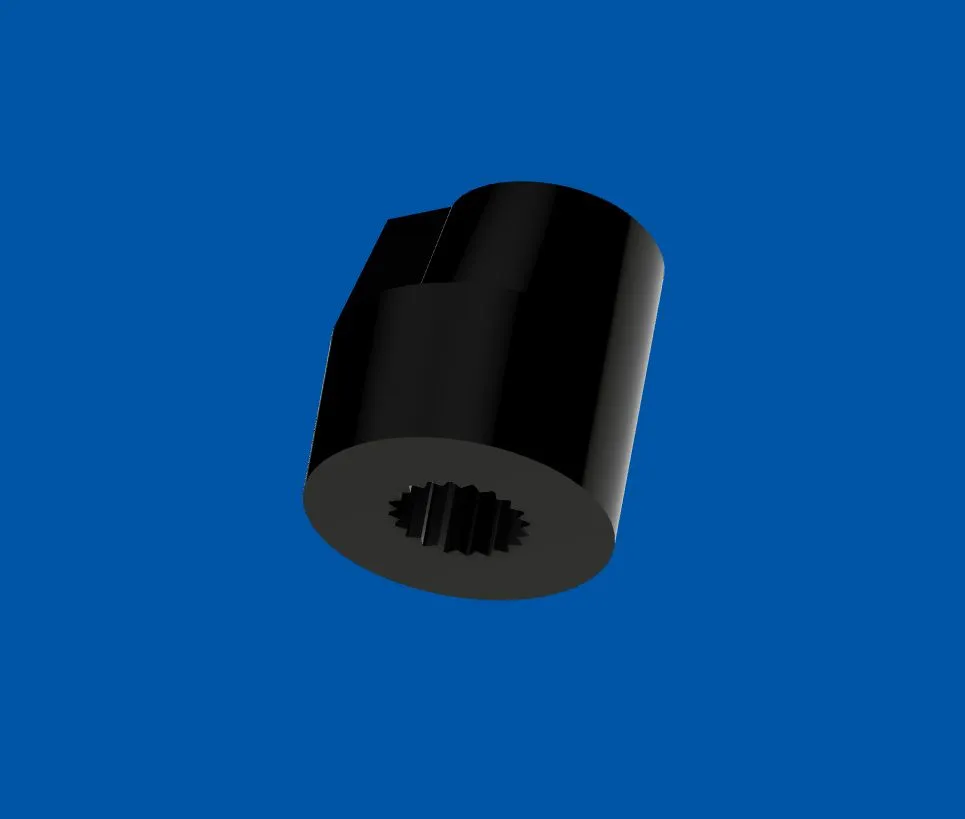

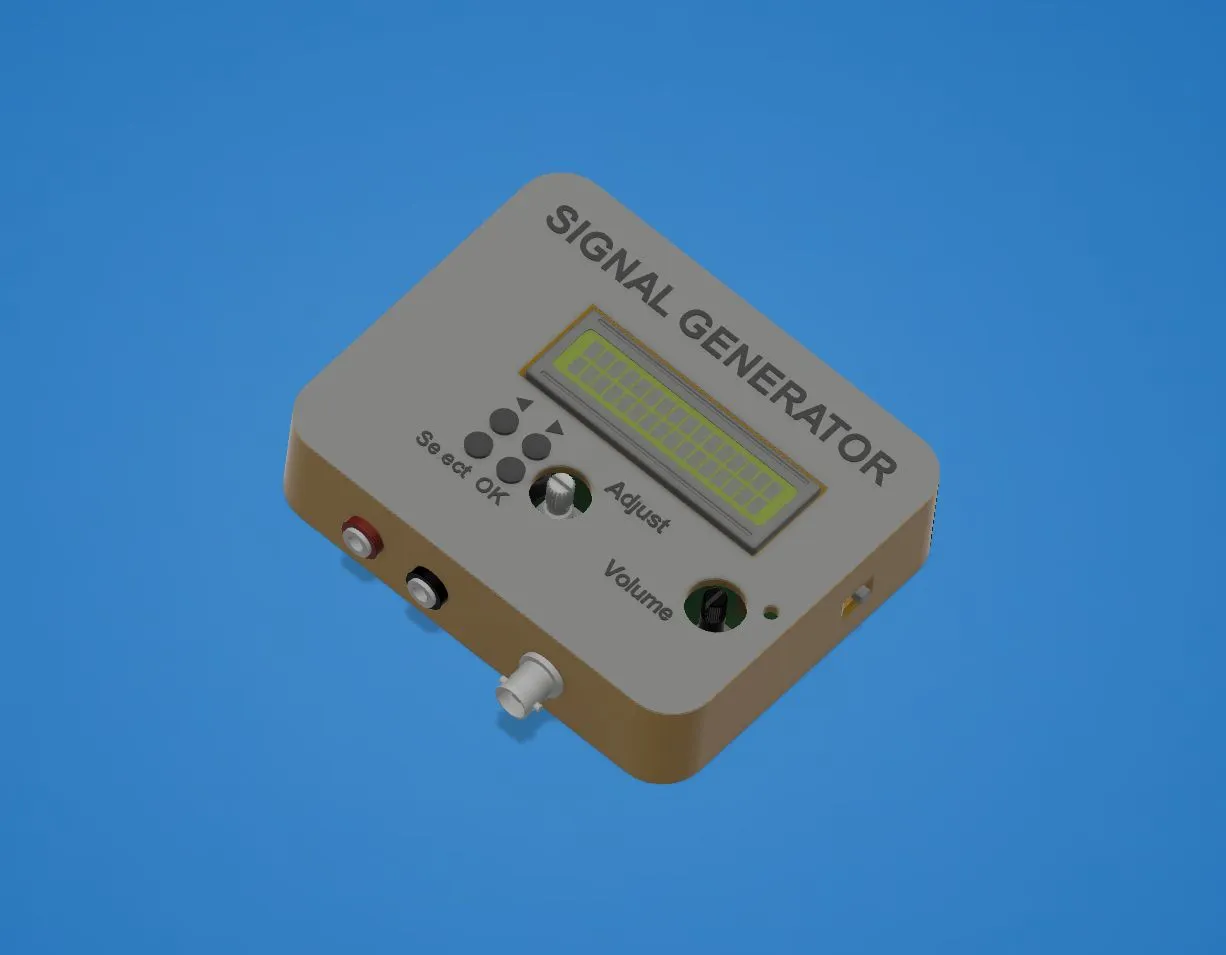

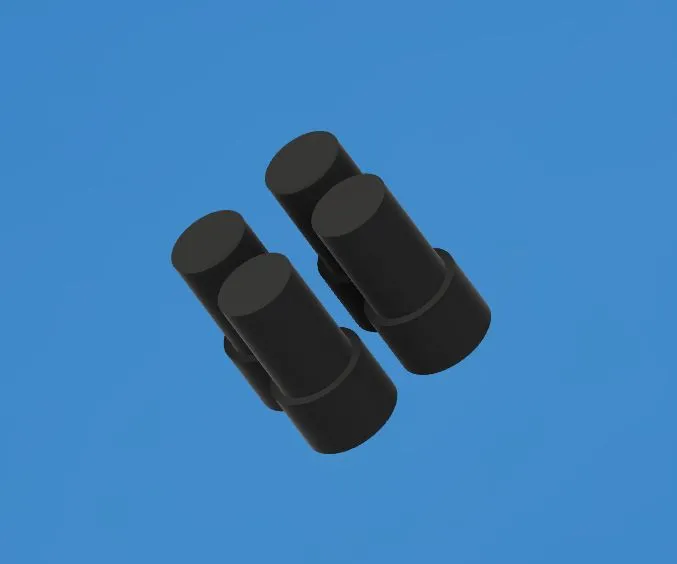

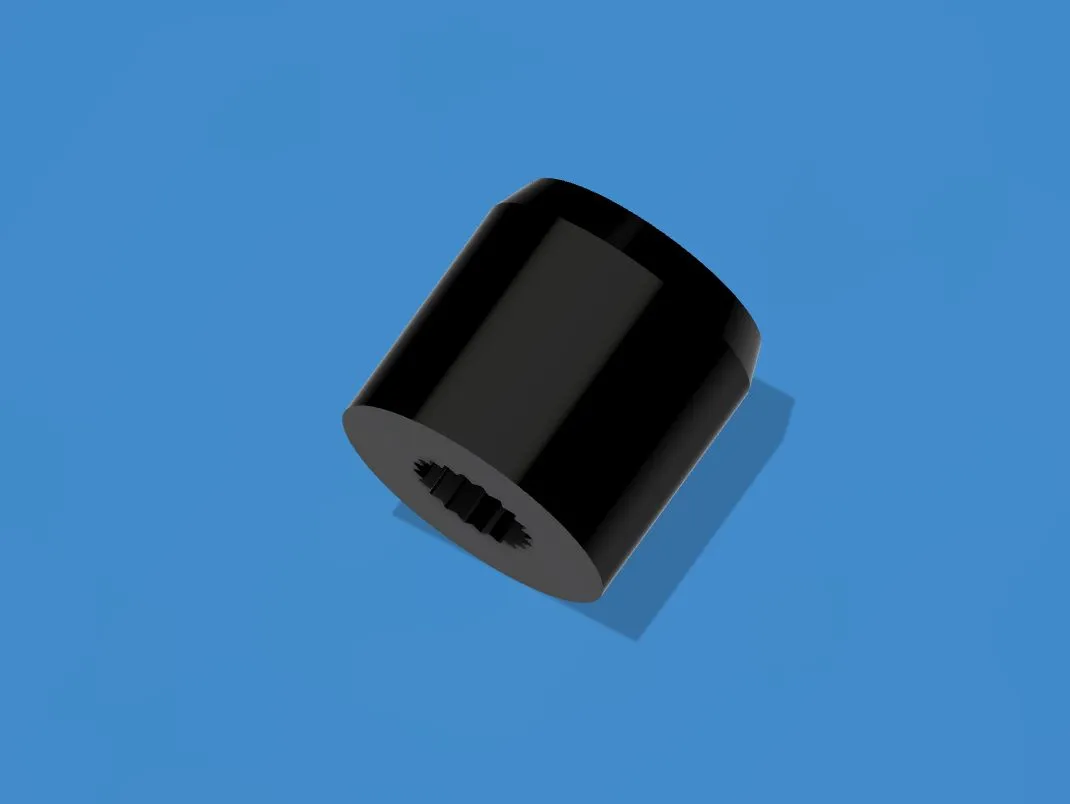

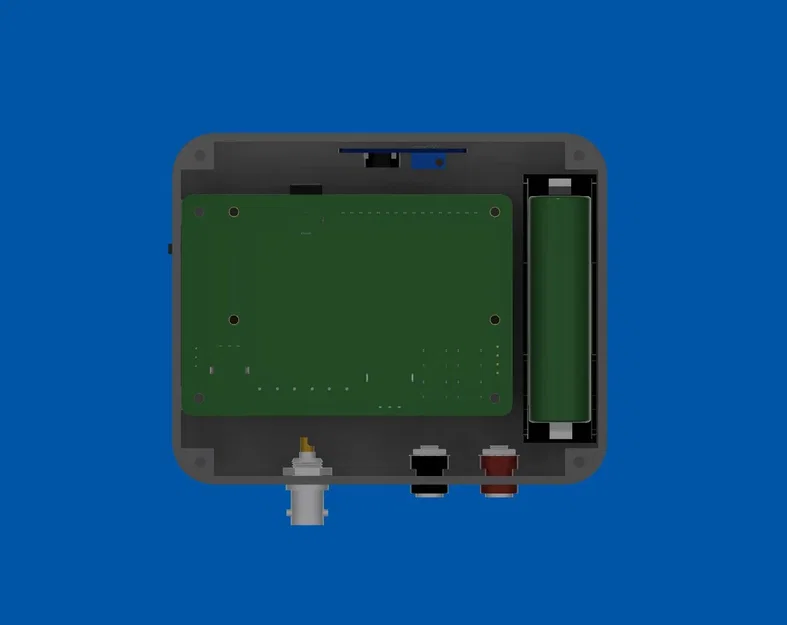

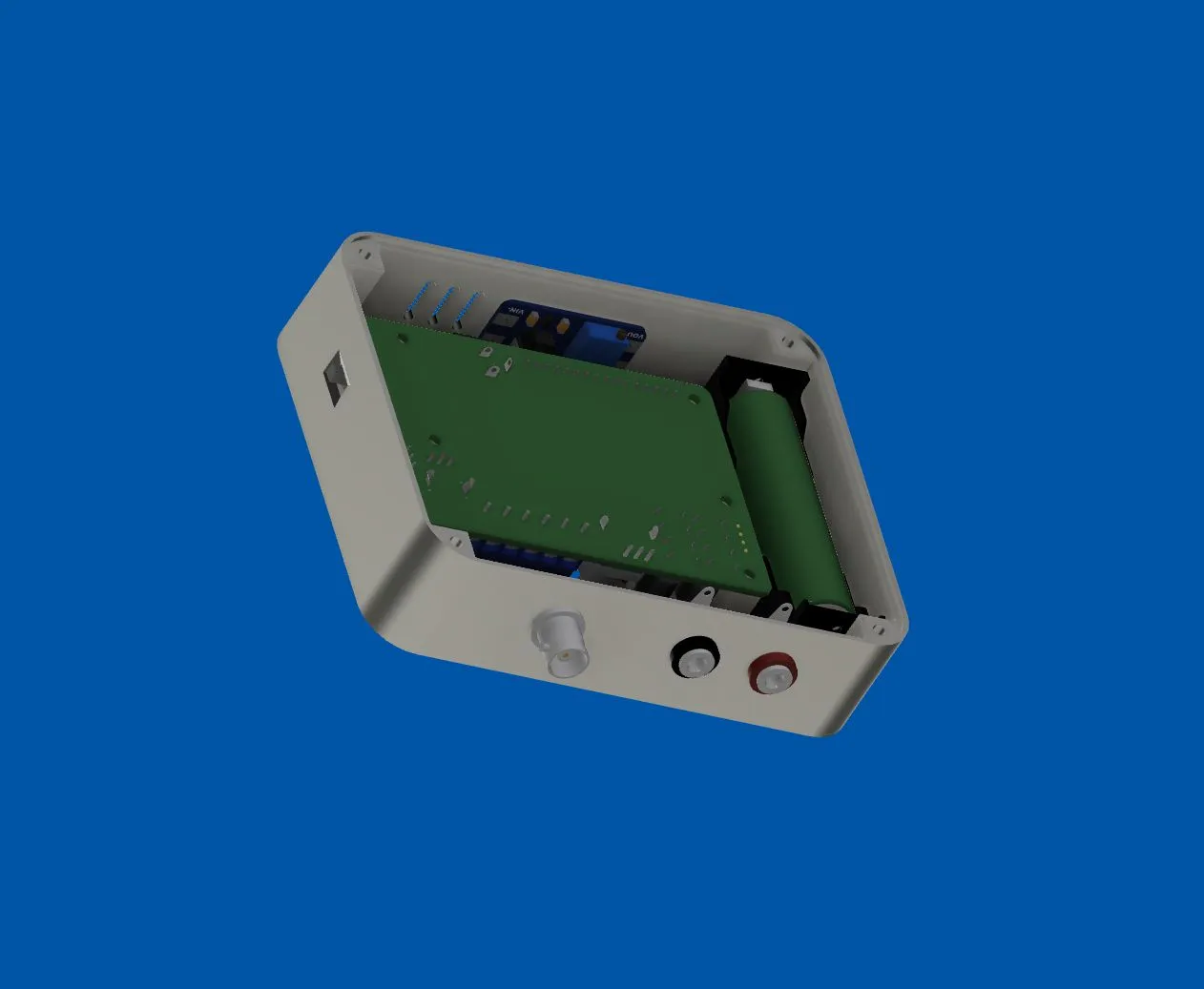

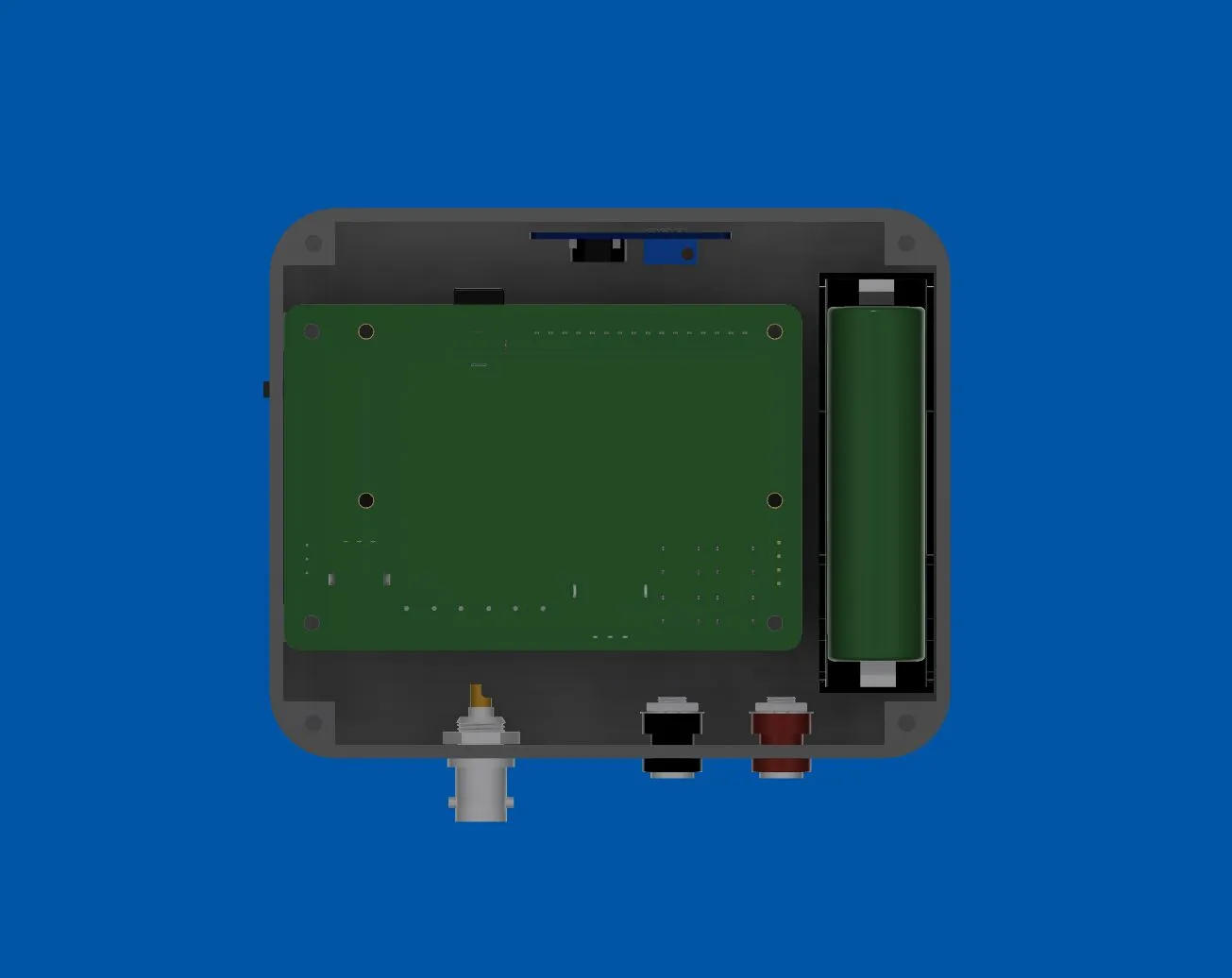

Đây là thiết kế 3D của tôi. Thiết kế của tôi có thể phù hợp với nhu cầu của bạn.

Mẫu in của tôi được làm bằng filaments PETG 1.75mm Aurarum bạc và đen, với chiều cao lớp 0.2mm và 15% độ đổ đầy trên máy in PRUSA I3 MK3S.

Tôi hy vọng bạn cũng có thể thấy thiết kế này hữu ích.

Nhớ để lại cho tôi một số phản hồi hoặc thậm chí một mẹo để giữ cho tôi hứng thú tạo ra nhiều bức tranh như thế này hơn.
