Bảng điều khiển macro 8 nút cho cuộc họp Teams

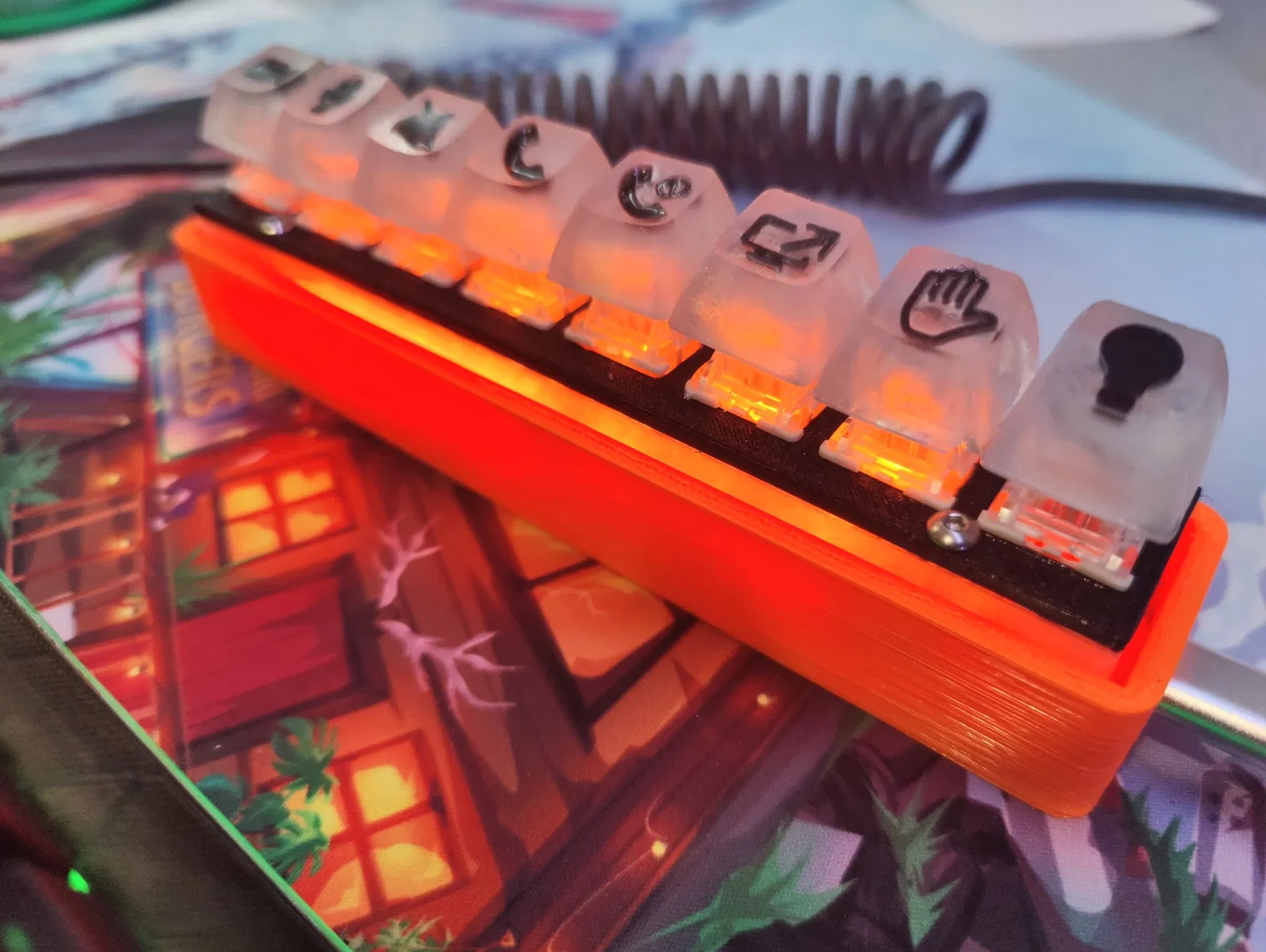

Đây là một bàn phím macro 8 nút được thiết kế với các điều khiển cho các chức năng cơ bản của Microsoft Teams.

Camera Bật/Tắt

Mic Bật/Tắt

Tắt tiếng/Mở tiếng

Chấp nhận Cuộc gọi

Từ chối/Kết thúc Cuộc gọi

Chia sẻ Màn hình

Giơ/T hạ Tay

Nút cuối cùng hoạt động như một phím “Fn” để điều khiển RGB với các nút khác

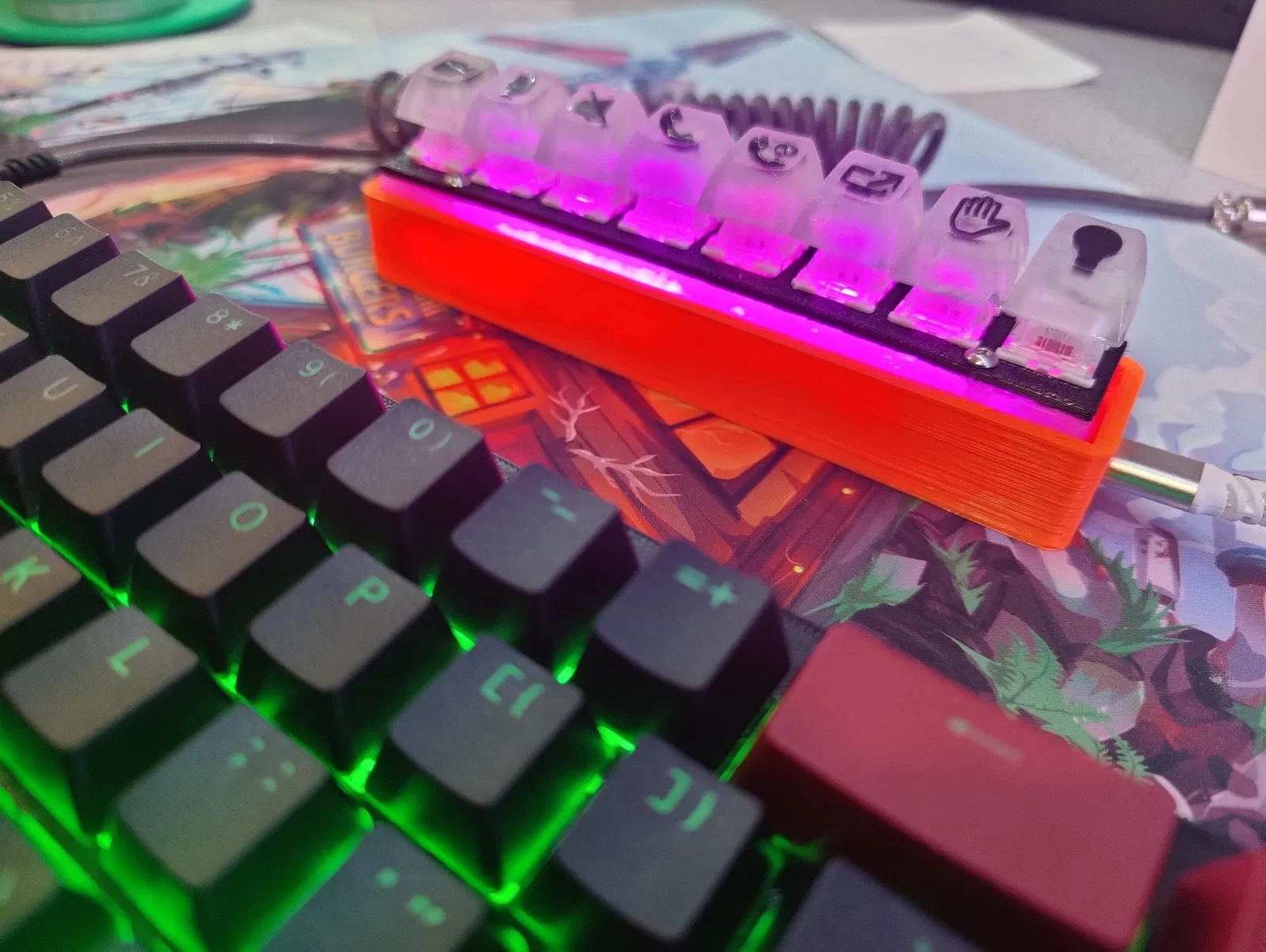

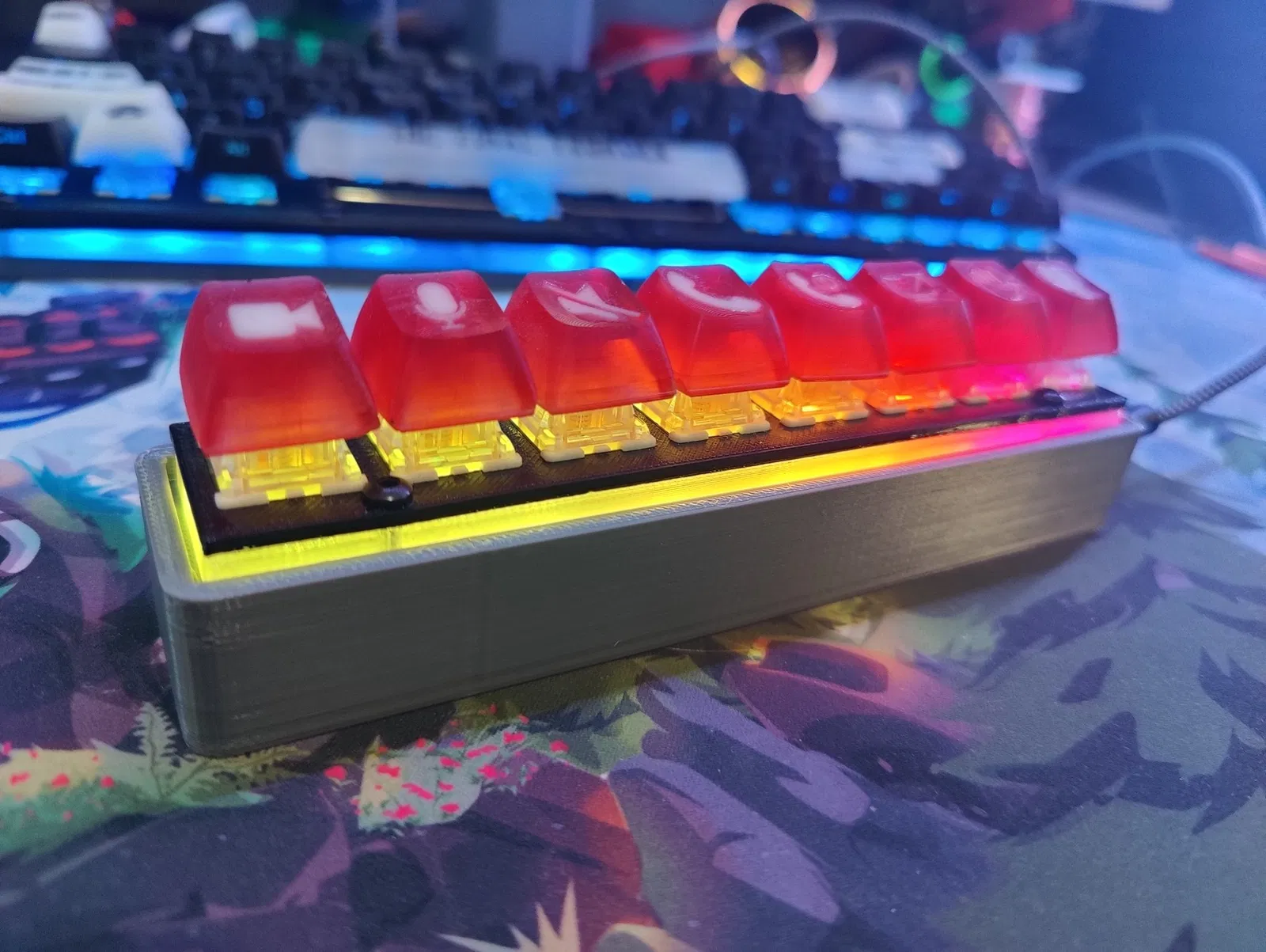

Nó sử dụng một bộ điều khiển Raspberry Pi Pico và firmware KMK. Đèn chiếu sáng là một dải Neopixel RGB dài 8 đơn vị

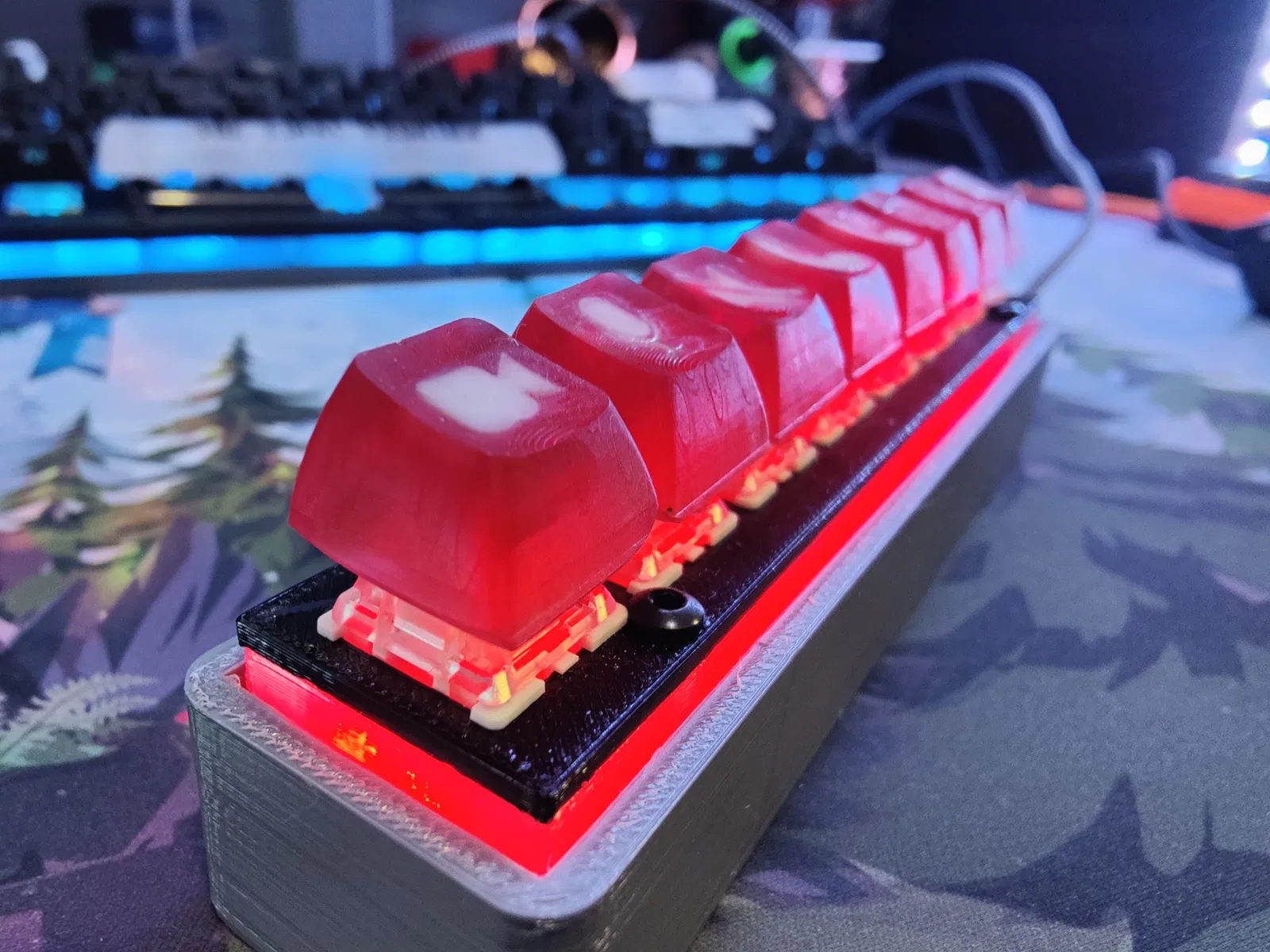

Vỏ, tấm, và viền trên được in bằng PETG. Keycaps là nhựa resin. Để làm các nắp phím - in và làm cứng chúng và sau đó đổ đầy các ký tự nổi với resin màu khác, làm cứng lại.

Các bộ phận bổ sung cần thiết:

4 vít M3x12mm https://www.amazon.com/gp/product/B08H2GQDMK/ref=ppx_yo_dt_b_asin_title_o00_s03?ie=UTF8&th=1

2 vít M3x8mm https://www.amazon.com/gp/product/B081JQL9GF/ref=ppx_yo_dt_b_asin_title_o00_s04?ie=UTF8&th=1

6 chèn đồng M3 https://www.amazon.com/gp/product/B0BTYF2MMD/ref=ppx_yo_dt_b_asin_title_o00_s03?ie=UTF8&psc=1

Dây đồng không phủ 16gu https://www.amazon.com/dp/B0BZMRB1K5?psc=1&ref=ppx_yo2ov_dt_b_product_details

Dây kết nối 28gu https://www.amazon.com/gp/product/B07G2SWB19/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

1 Raspberry PI Pico https://www.amazon.com/dp/B092S2KCV2?psc=1&ref=ppx_yo2ov_dt_b_product_details

Đèn LED Neopixel có thể điều khiển riêng biệt https://www.amazon.com/dp/B09MVWN6CF?ref=ppx_yo2ov_dt_b_product_details&th=1

1 bo mạch breakout usbc https://www.amazon.com/dp/B09KC1SMGD?ref=ppx_yo2ov_dt_b_product_details&th=1

8 công tắc phím kiểu MX theo lựa chọn của bạn https://www.amazon.com/gp/product/B07X2SKBR3/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1

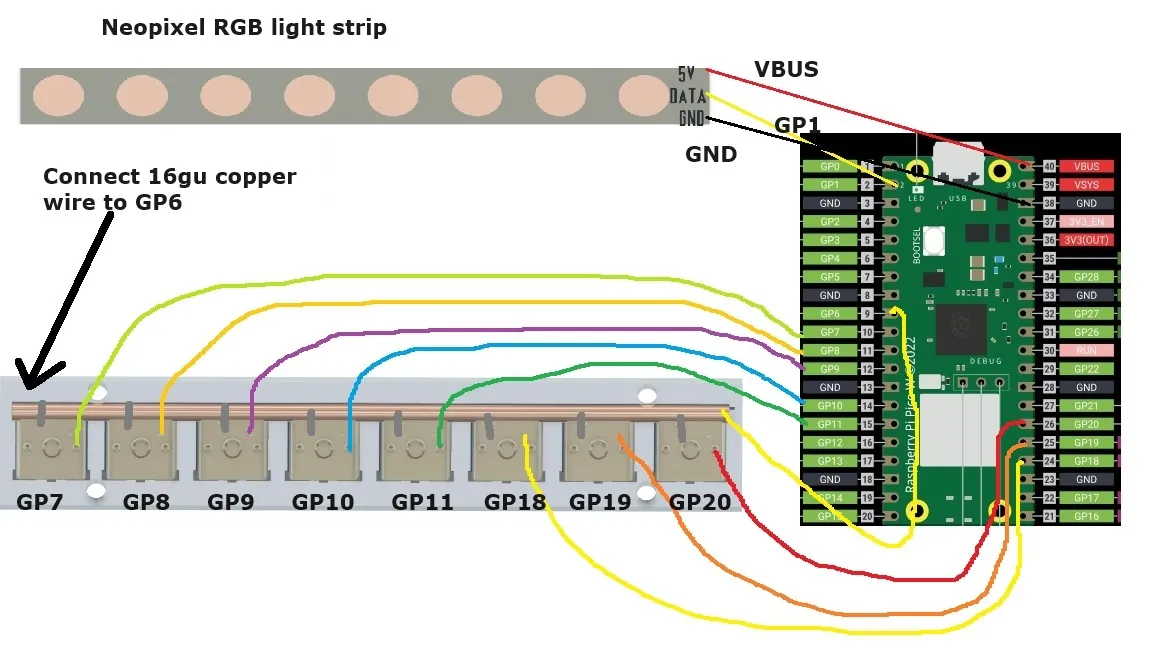

Có một kênh lõm ở mặt dưới của bảng công tắc để chứa một đoạn dây 16gu. Nó sẽ tựa trực tiếp vào các chân của công tắc để dễ dàng hàn.

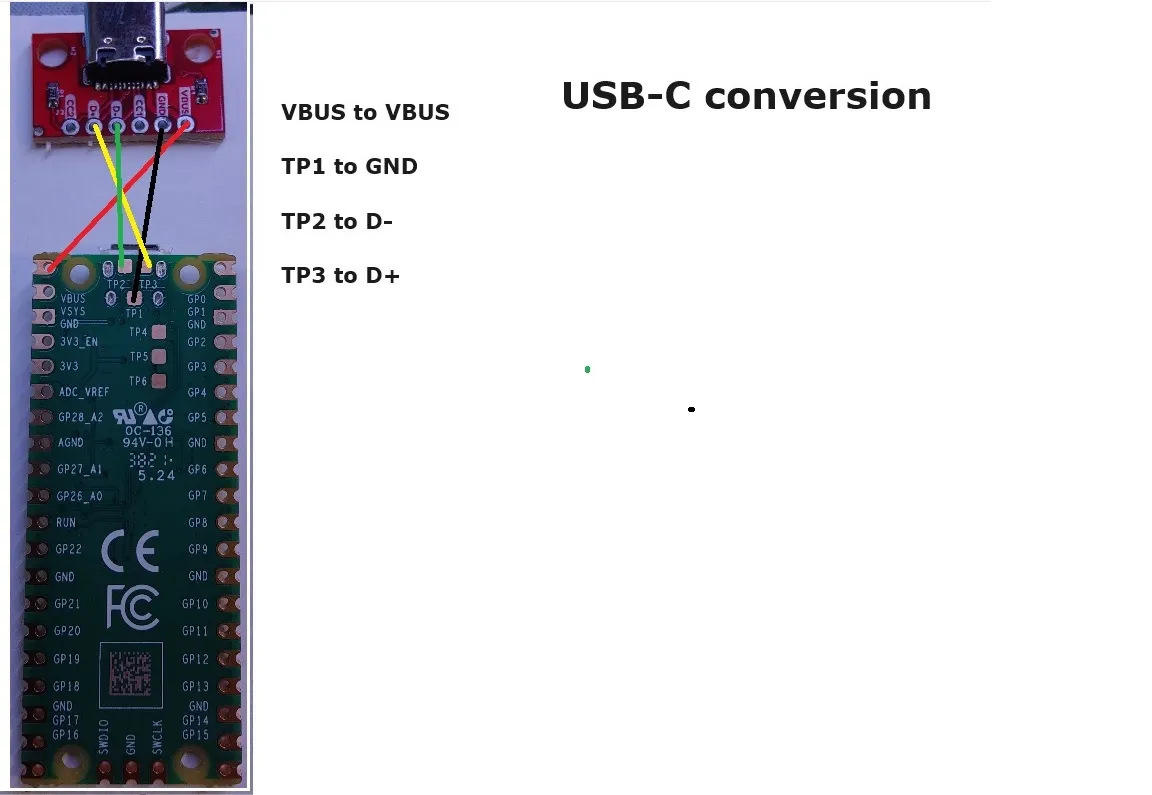

Tôi không tạo lỗ gắn cho bo mạch usbc phòng trường hợp bạn phải lấy một cái khác và các lỗ không ở cùng một vị trí. Nên khá đơn giản để khoan 2 lỗ 4mm ở vị trí đúng để gắn bo mạch.

Pico được gắn vào đáy của vỏ bằng băng dính foam hai mặt và dải đèn có thể chỉ nằm trên cùng.

Bạn sẽ cần phải nạp firmware CircuitPython và KMK cho bo mạch http://kmkfw.io/docs/Getting_Started/

Bạn cũng sẽ cần thêm các thư viện Neopixel https://circuitpython.org/libraries

Tệp code.py cũng được bao gồm ở đây. Chỉ cần sao chép nó vào thư mục gốc của Pico của bạn, và bạn sẽ sẵn sàng để sử dụng.

Đây là dự án đầu tiên mà tôi đã từng đăng. Nếu tôi bỏ lỡ điều gì quan trọng, xin hãy cho tôi biết và tôi sẽ thêm nó vào hướng dẫn. Tôi rất muốn thấy sản phẩm của bạn, và hãy thoải mái remix!
