Nắp mở rộng cho hộp khô Qidi X-Plus/Max/Smart 3

Ghi chú về tính tương thích

Tôi chỉ thử nghiệm mô hình này với giá đỡ cuộn được bao gồm với Qidi X-Plus 3. Tôi đang giả định rằng X-Max 3 và X-Smart 3 có cùng một giá đỡ cuộn vì chúng được phát hành cùng một thời điểm.

Mô tả

Đôi khi khi sử dụng hộp khô Qidi, góc thoát không lý tưởng. Khi sử dụng giá đỡ cuộn gắn ở bên trái của máy in, vấn đề này có thể khá nghiêm trọng nếu giá đỡ không được thiết kế với góc thoát trong tâm trí. Để làm cho mọi thứ tồi tệ hơn, bạn không thể chỉ lật ngược hộp khô và gắn nắp vào vì giá đỡ đi kèm với Qidi X-Plus/Max/Smart 3 không đủ dài.

Tôi đã thiết kế nắp giá đỡ mở rộng nhỏ này để khắc phục những vấn đề này và mang lại nhiều linh hoạt hơn khi sử dụng hộp khô. Chỉ cần sử dụng nắp này thay vì nắp do Qidi cung cấp khi gắn nắp hộp khô vào. Một nhược điểm là cơ chế được sử dụng trong nắp Qidi để "nhấp" vào vị trí rất nhỏ và khó tái tạo với máy in FDM. Nắp này chủ yếu dựa vào sự vừa vặn chặt chẽ, vì vậy bạn có thể cần điều chỉnh một chút để có được nó hoàn hảo.

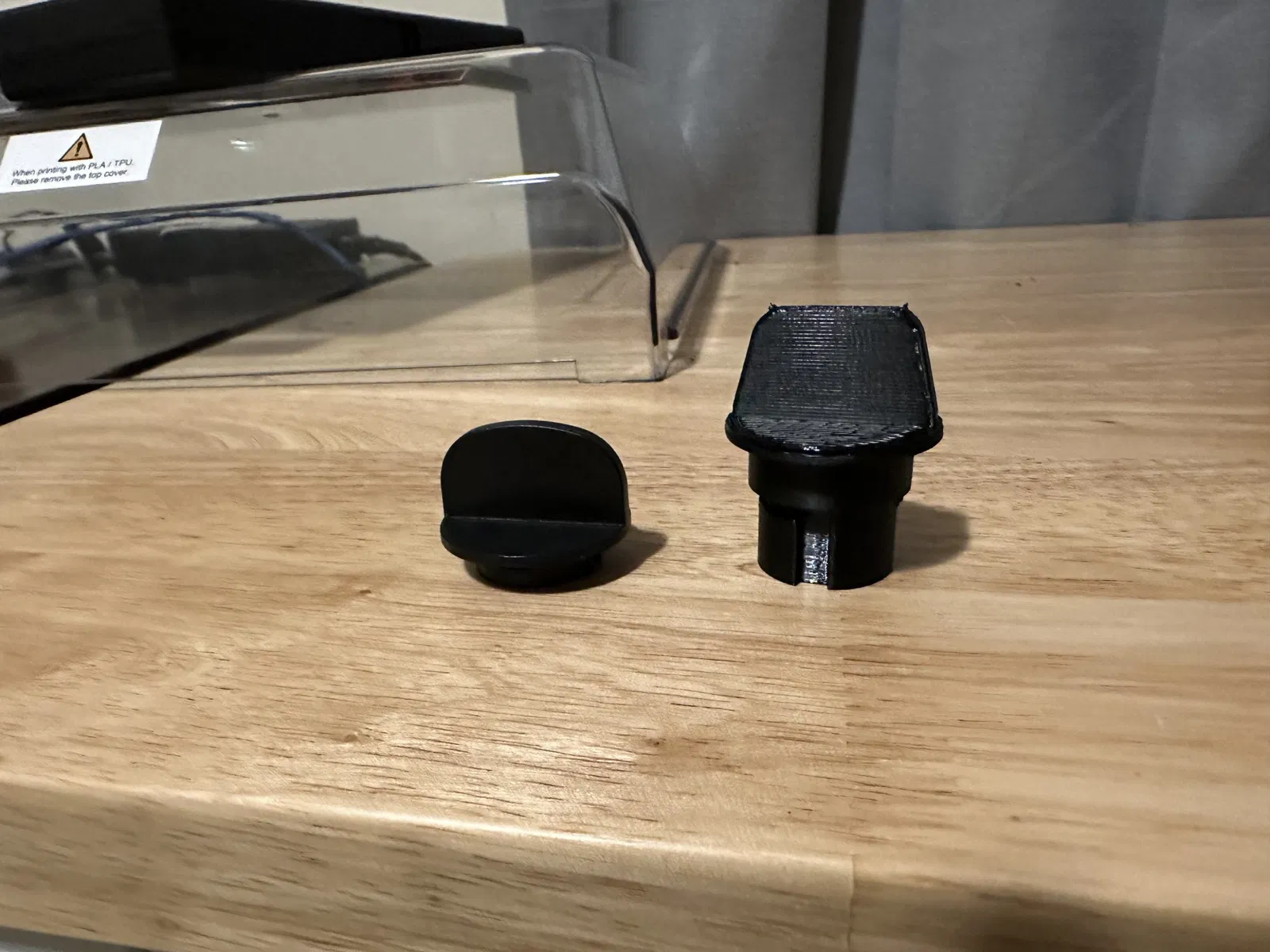

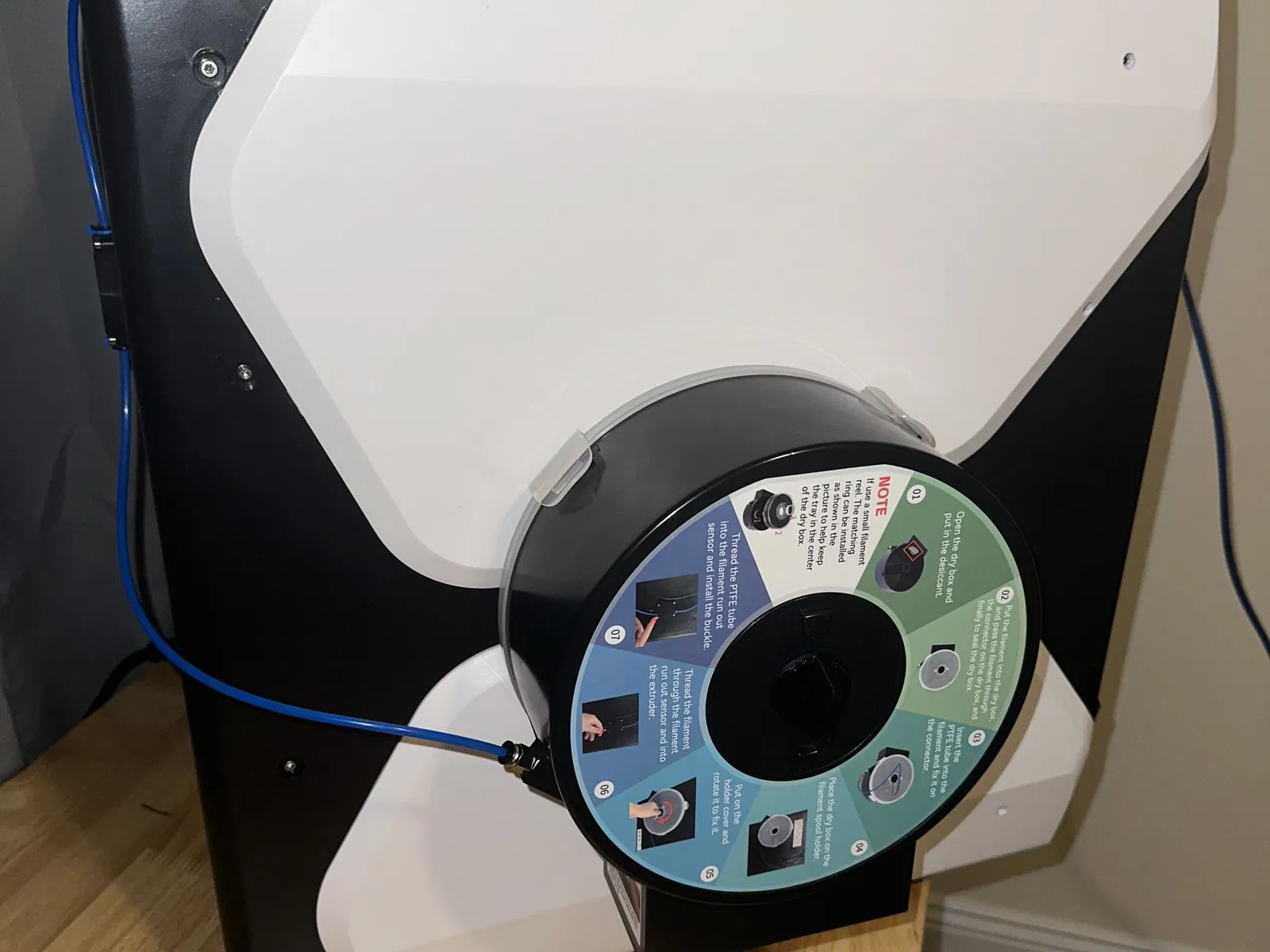

Trong một bức ảnh, bạn có thể thấy sự so sánh với nắp Qidi. Trong một bức khác, bạn có thể thấy nắp hộp khô được gắn vào bằng nắp mở rộng và mô hình giá đỡ bên của tôi.

Cài đặt

Cài đặt in của tôi: 4 viền, 4 lớp trên và dưới, chiều cao lớp 0.20, 15% độ đầy gyroid

Tôi đã in bằng PETG nhưng điều đó thực sự không quan trọng. Hướng in có thể là đúng chiều lên hoặc lật ngược tùy thuộc vào khả năng hỗ trợ và cầu của máy in của bạn. Không có gì quá khó khăn ở đây. Chỉ cần đảm bảo sử dụng hỗ trợ, đặc biệt là cho những rãnh nhỏ. Tôi đã sử dụng hỗ trợ chặt chẽ với kết quả tốt.
