Bộ nâng đỡ cho nắp máy in 3D Creality K1

Đây là một bản remix của một sản phẩm của timlee.

Cảm ơn timlee đã tạo ra những điều cơ bản cho sản phẩm này!

Nó là gì?

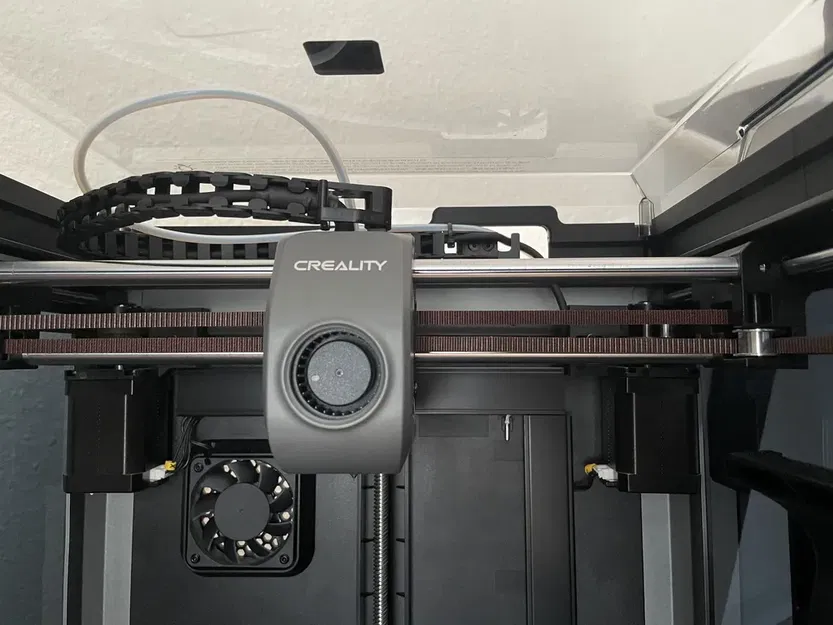

Nhiều người dùng của Creality K1 mới đã giải phóng ống bowden khỏi chuỗi cáp nhằm cố gắng làm cho việc đùn dễ dàng hơn, vì một số người gặp phải tình trạng thiếu đùn do sự uốn cong của ống.

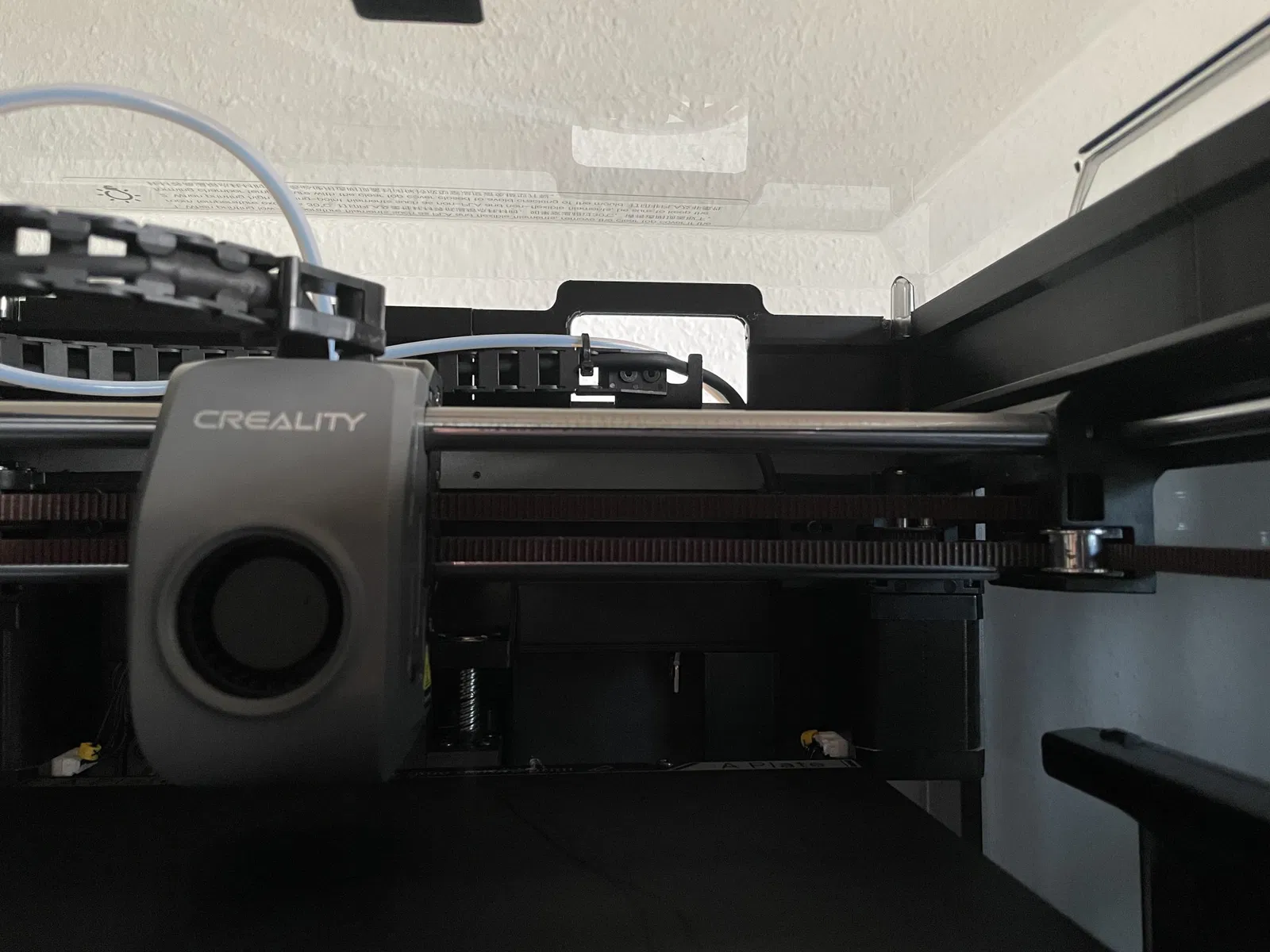

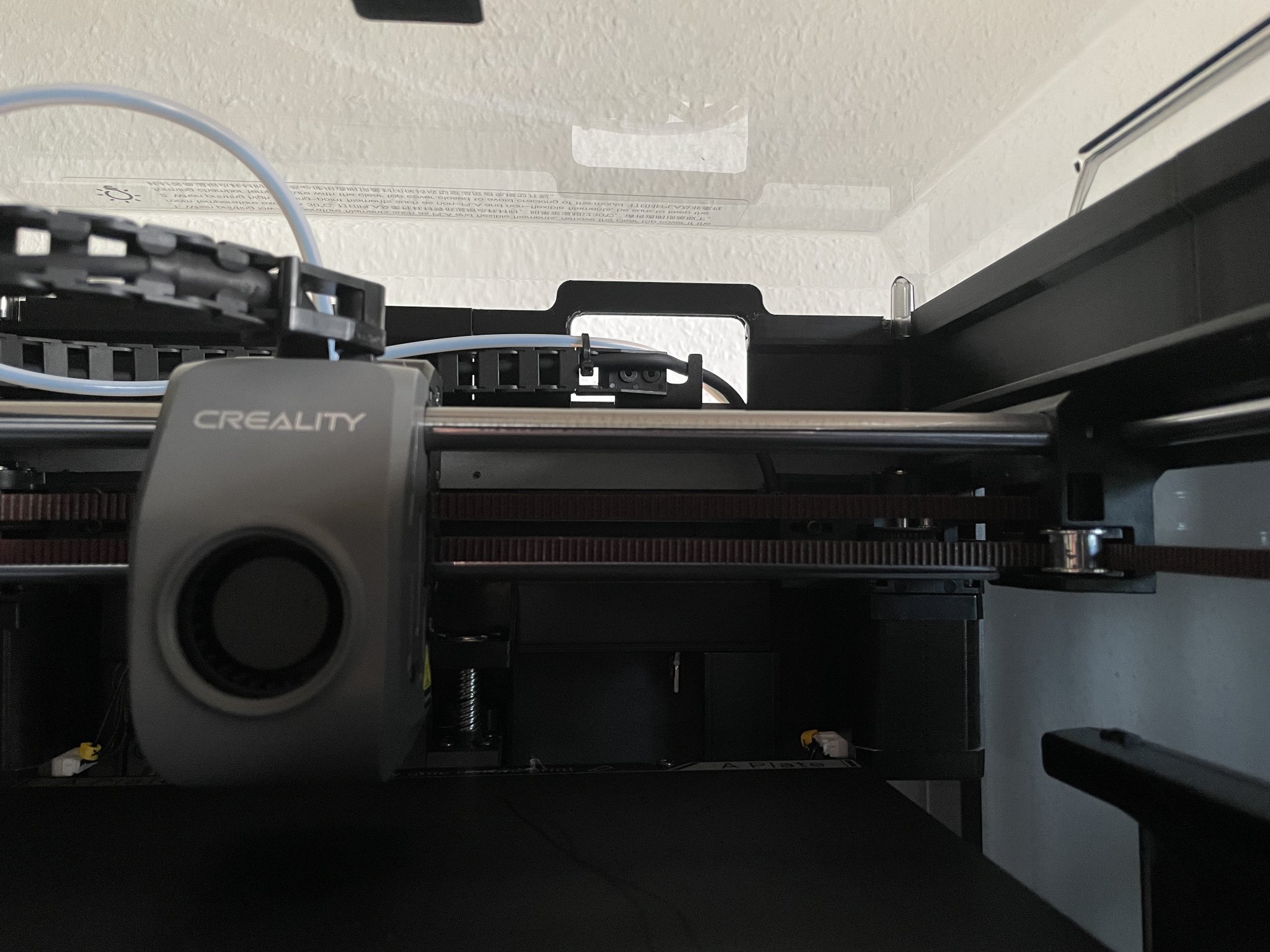

Tuy nhiên, vấn đề là khi bạn giải phóng ống, nó sẽ cọ vào nắp trên/bìa. Điều này sẽ gây ra dấu vết trên nắp và hạn chế ống di chuyển tự do.

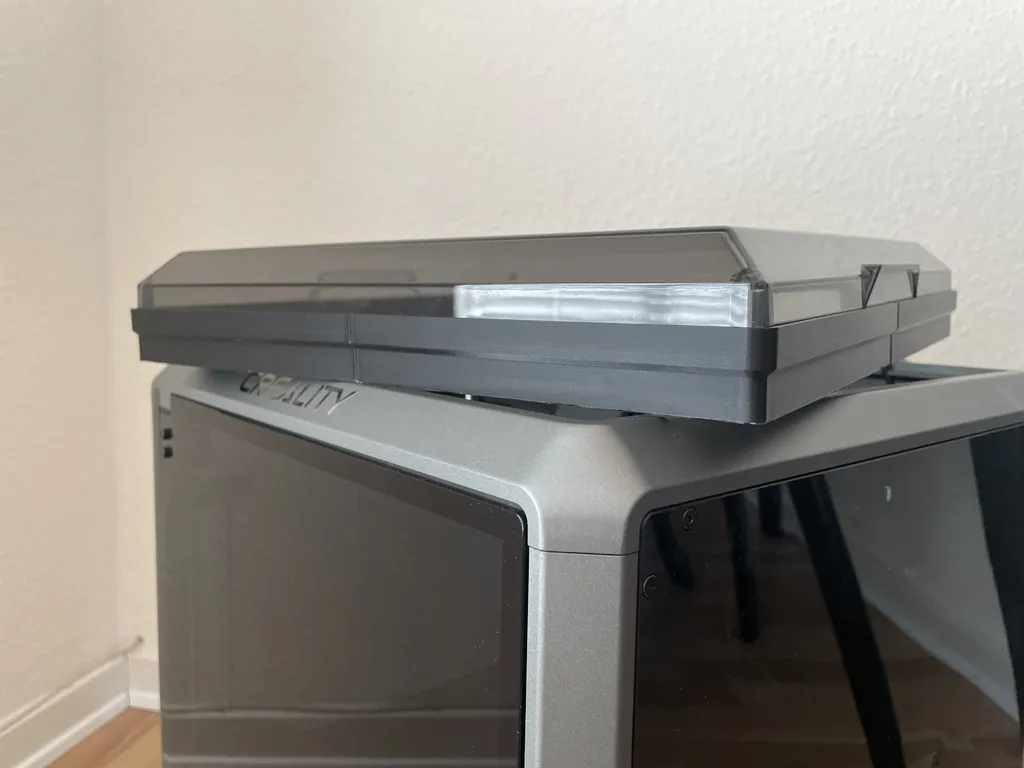

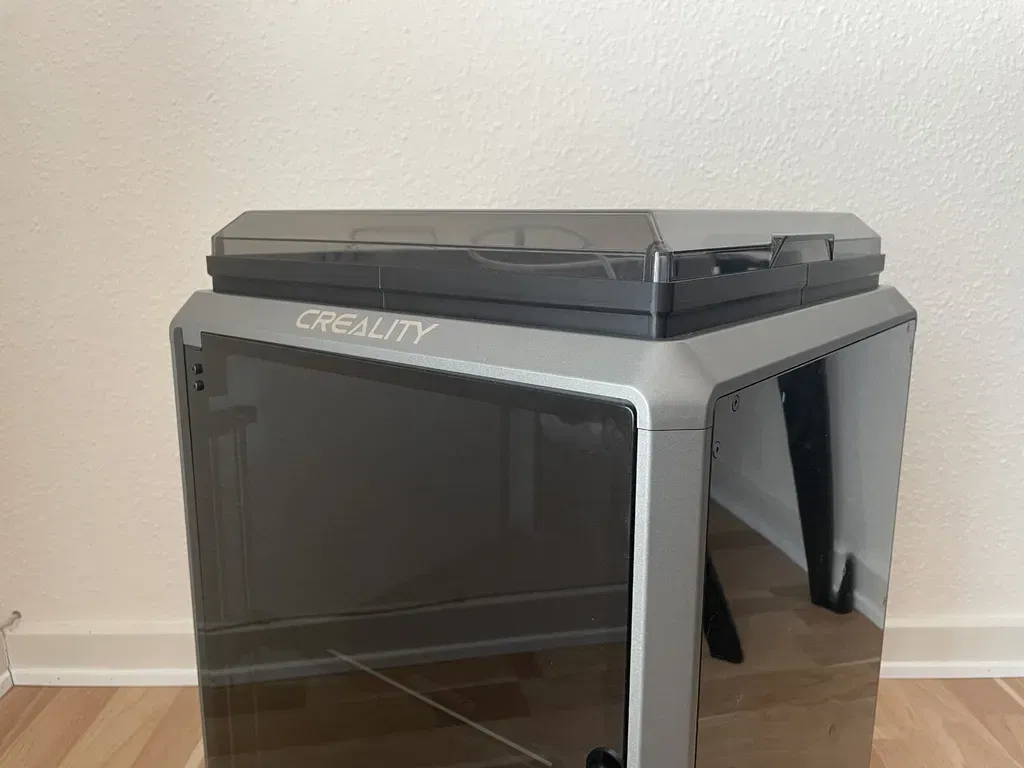

Do đó, có thể là một ý tưởng hay để nâng nắp lên để tạo thêm không gian cho ống.

Tôi đã thay đổi gì?

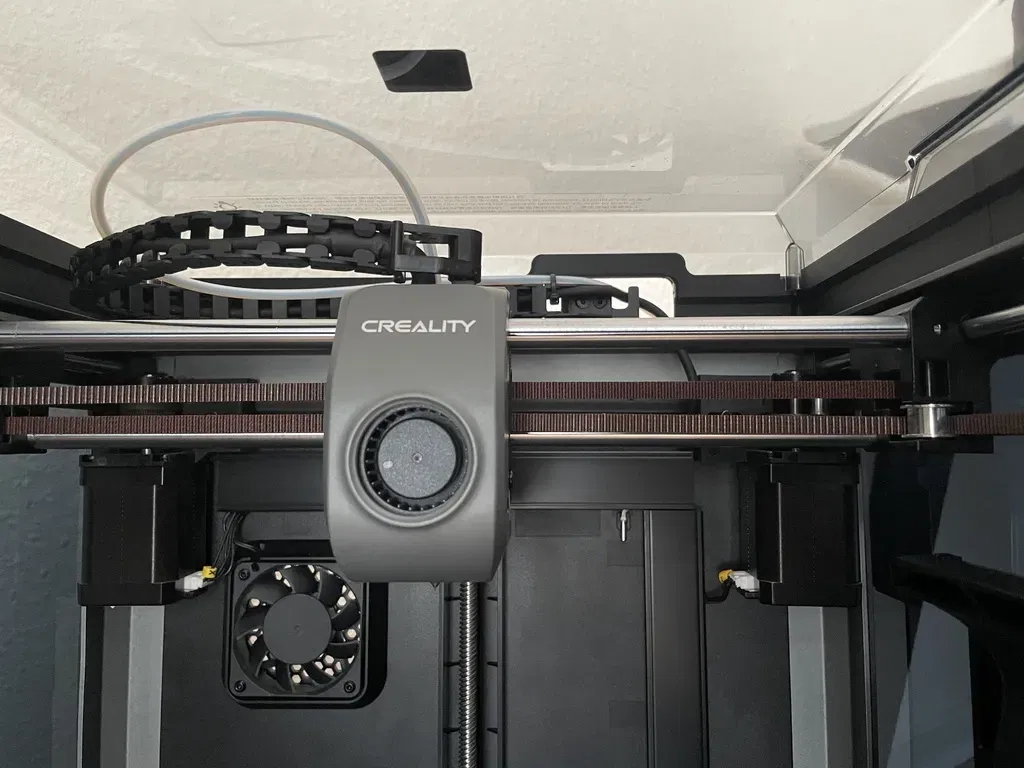

Như nhiều người khác, tôi cũng đã giải phóng ống bowden khỏi chuỗi cáp. Do đó, tôi cần cái đệm này, nhưng có một vài điều mà tôi muốn thay đổi. Cảm ơn timlee, người đã tải lên tệp Fusion360, tôi đã có thể thực hiện một số thay đổi: LƯU Ý: Sau vài tuần với thiết kế đầu tiên của tôi, ống bowden đã nâng lên một chút và do đó tôi cần một phiên bản cao hơn. Thiết kế này vì vậy có hai phiên bản.

1. Tôi đã làm cho các đệm nhỏ hơn về chiều cao.
   • Nó hiện có kích thước tổng cộng là 25,5 mm.
     • (34,5 mm cho phiên bản cao)

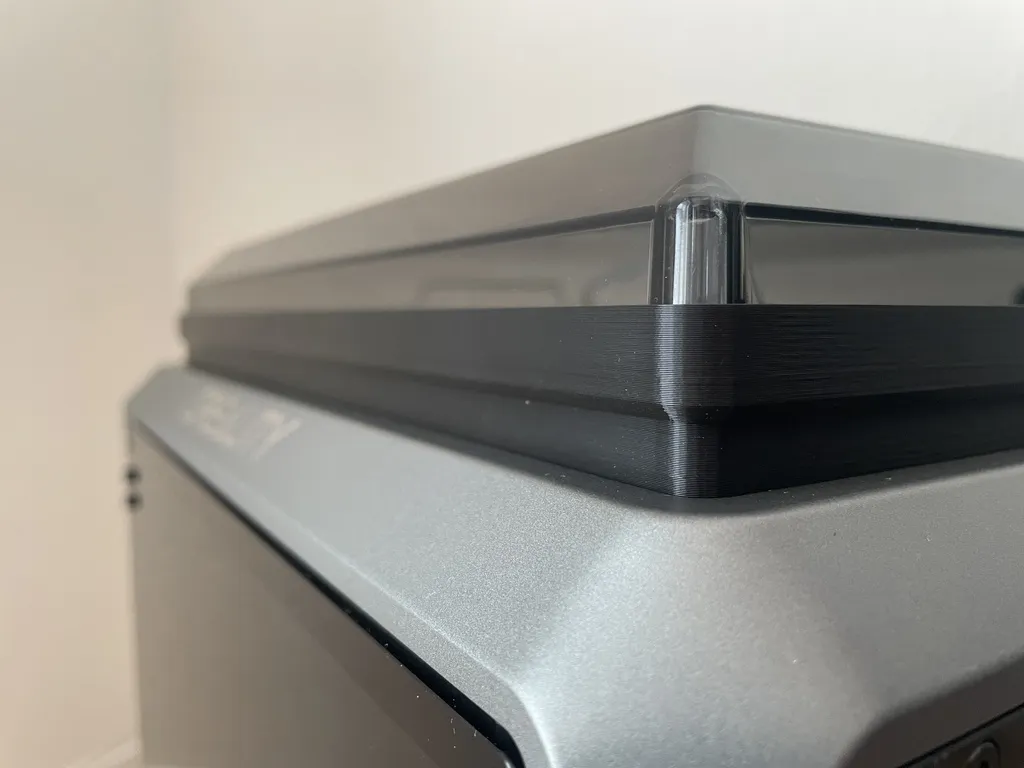

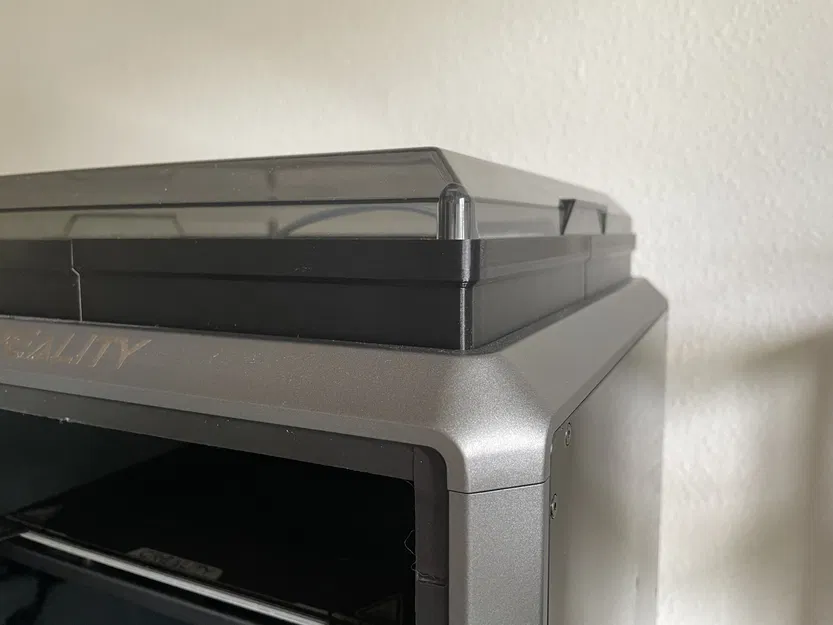

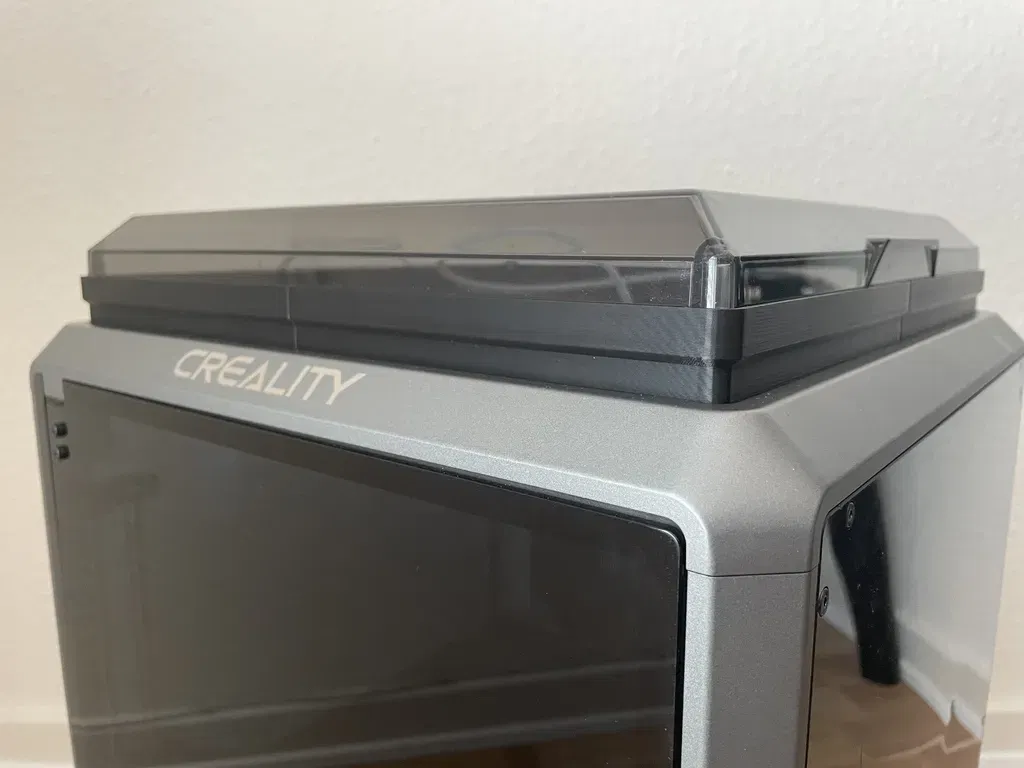

   • Nắp được nâng lên 17,5 mm và che 8 mm của nắp.
     • (26,5 mm và 8 mm cho phiên bản cao)
2. Tường ngoài của đệm được giảm xuống còn 2 mm độ dày thay vì 3 mm.

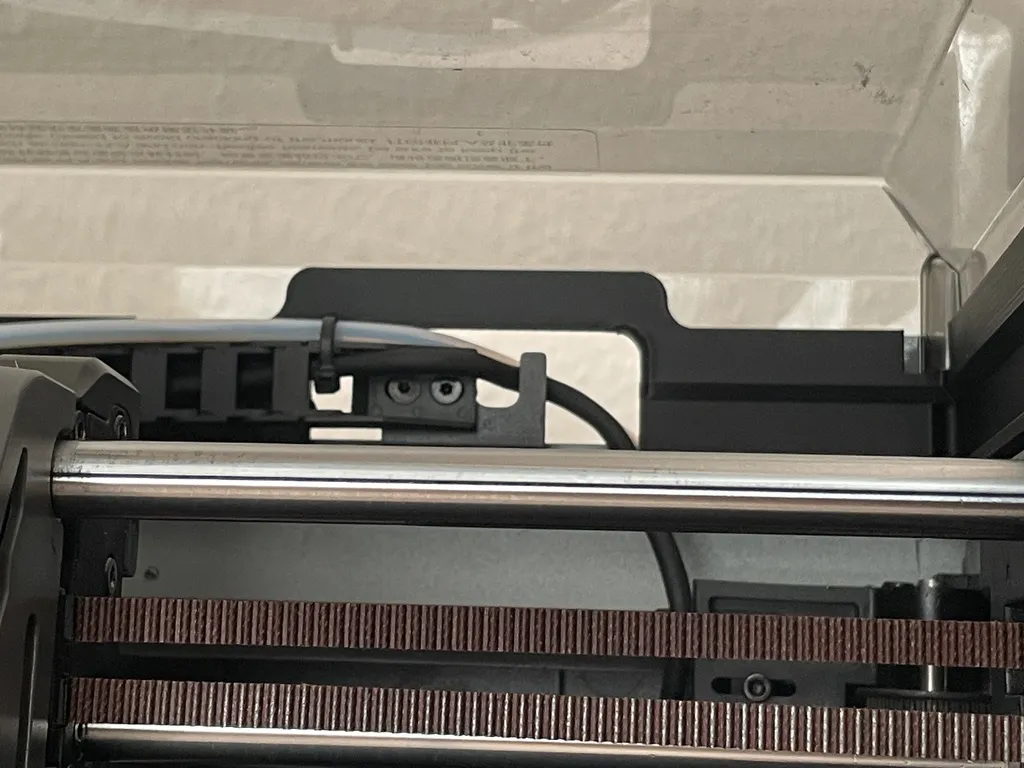

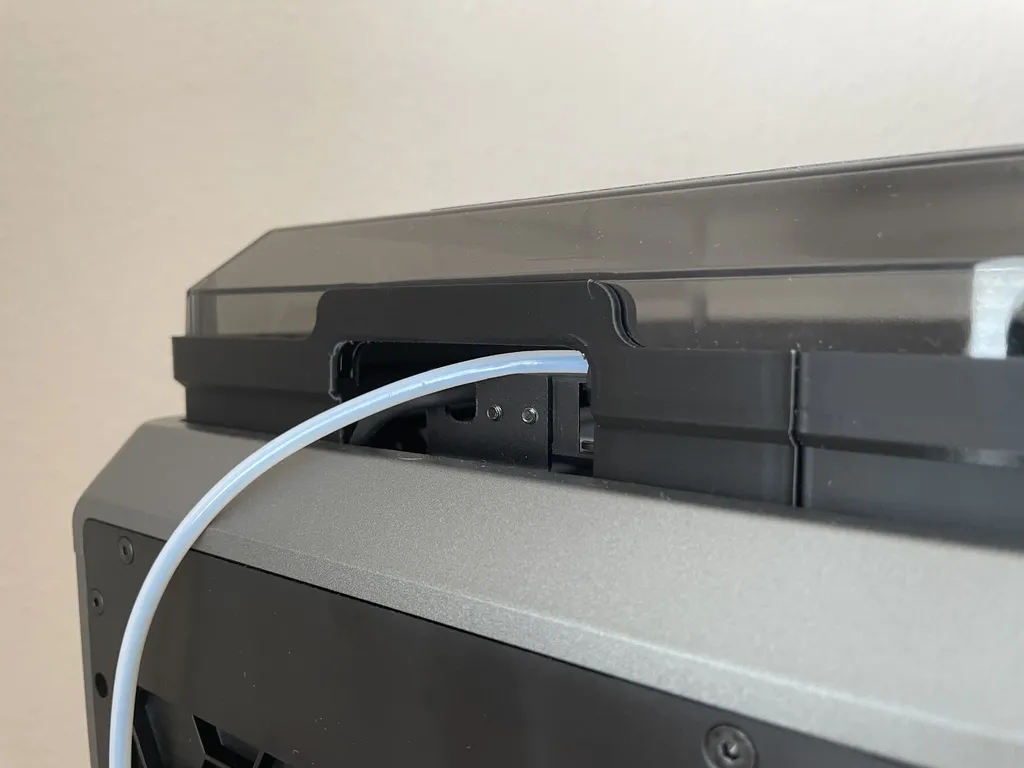

3. Tôi đã di chuyển lỗ ở góc phải phía sau để phù hợp với lỗ hiện có trong nắp.
4. Tôi đã làm cho lỗ lớn hơn một chút về chiều cao.
5. Tôi đã làm cho góc phải phía sau che phần còn lại của lỗ trong nắp để làm cho nó liền mạch.
6. Tôi đã làm cho lỗ có các góc tròn/mềm hơn thay vì các góc sắc nhọn.

Tệp

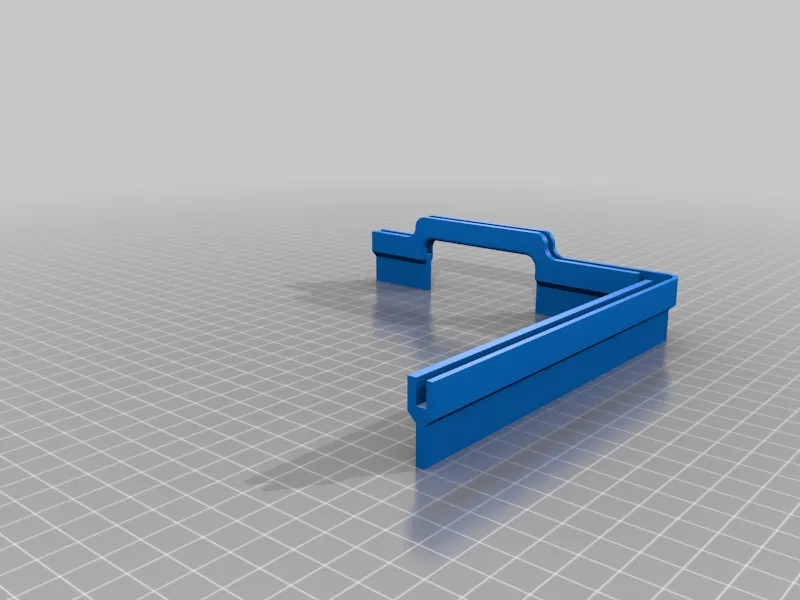

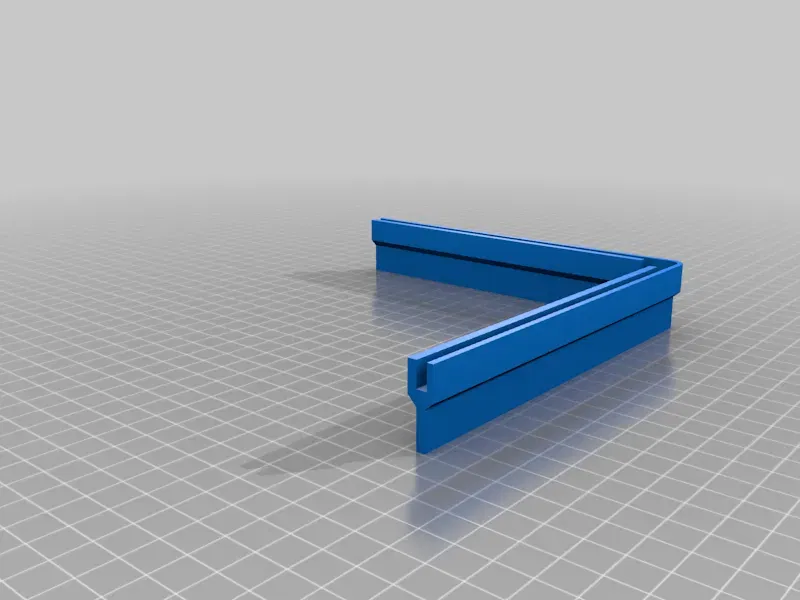

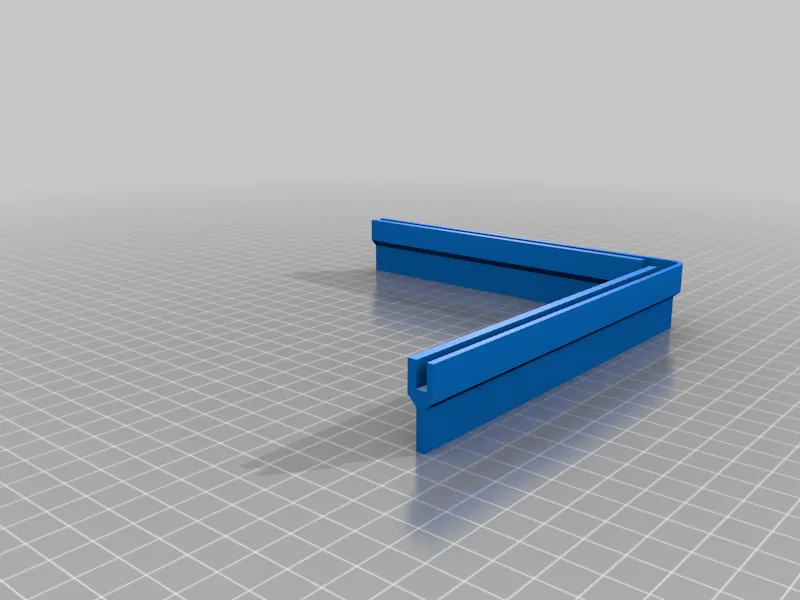

Có một tệp cho góc phải phía sau (có lỗ) và một tệp cho tất cả các góc khác. Điều này áp dụng cho cả phiên bản bình thường và phiên bản cao.

Hơn nữa, tôi đã tải lên tệp Fusion360 với tất cả các chỉnh sửa mà tôi đã thực hiện từ tệp gốc.

Có một tệp One-Piece (phiên bản cao). Nó được lắp ráp với chiều dài thêm 0.2 mm để bù đắp cho các góc tròn khi in các mảnh riêng biệt. Hãy nhớ rằng mô hình này CHƯA ĐƯỢC KIỂM TRA vì tôi không sở hữu những máy in lớn như vậy. Tải lên theo yêu cầu.

Cảm ơn!

Một lần nữa, cảm ơn timlee đã tạo ra thứ này và tải lên tệp Fusion360.

Nó đã giúp tôi dễ dàng hơn rất nhiều trong việc sửa đổi và tạo ra thiết kế mà tôi muốn.

Cài đặt In

Máy in:

Creality K1

Bệ:

Không

Hỗ trợ:

Có

Độ phân giải:

0.2 mm

Độ đặc:

15%

Vật liệu in:

3DE PLA

Màu đen

Ghi chú:

Điều này đã được cắt bằng Creality Print sử dụng hồ sơ Bình thường. Cả hai quạt đều được đặt ở 50%.
