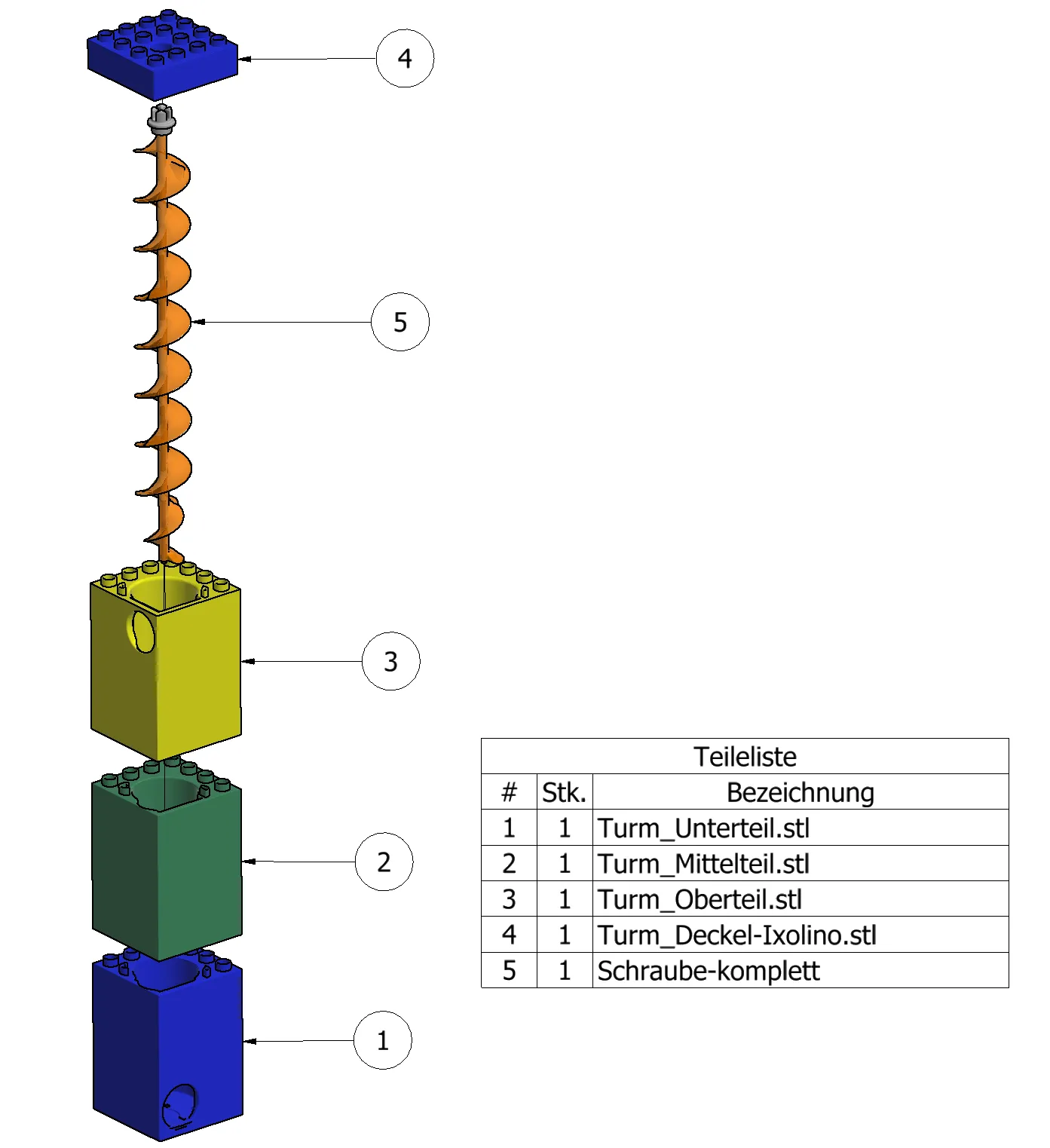

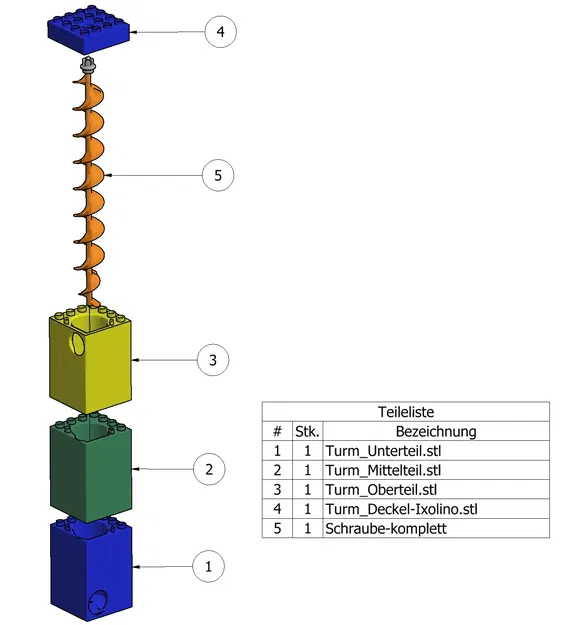

- Turm_Unterteil_1766514341.stlSTL · 2,9 MB
- Turm_Mittelteil_1766514341.stlSTL · 2,4 MB
- Turm_Oberteil_1766514342.stlSTL · 2,6 MB
- Turm_Deckel-Ixolino_1766514343.stlSTL · 3,4 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #45292
- Danh mục
- Đồ Chơi
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

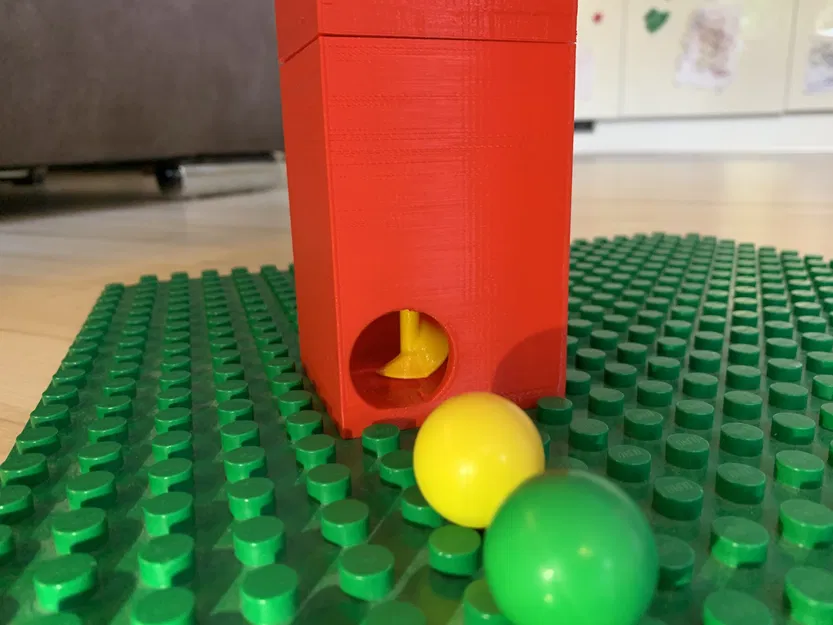

Hubelino là một đường ray bi tương thích với Duplo tuyệt vời. Đồ vật này là một thang máy cho bi Hubelino.

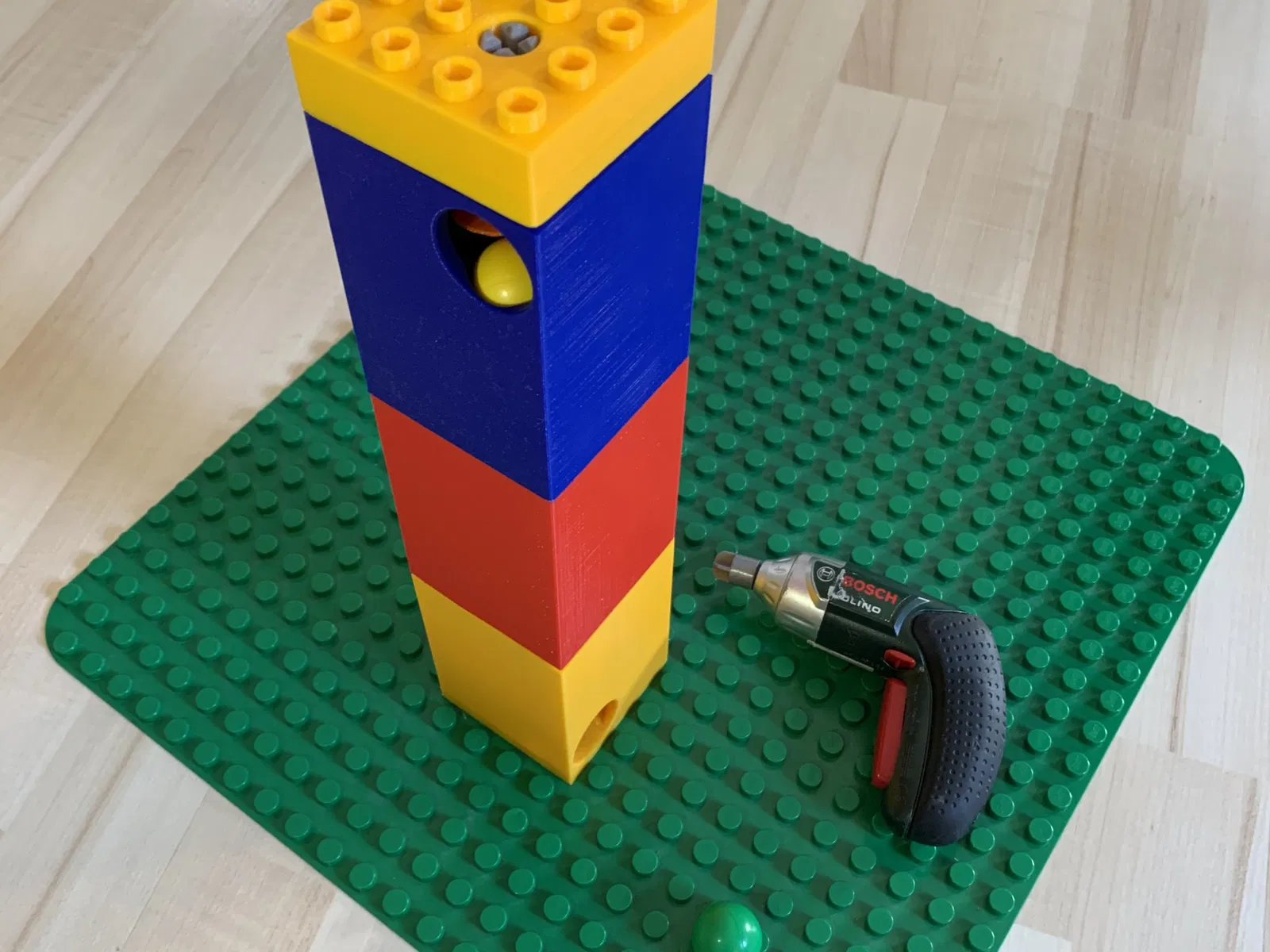

Việc truyền động diễn ra một cách cơ học và phổ quát thông qua một máy khoan pin Ixolino, mà thực sự không nên thiếu trong bất kỳ hộ gia đình nào có trẻ nhỏ.
Tôi rất mong nhận được phản hồi, báo cáo kinh nghiệm và những điểm yếu trong thiết kế vì tôi rất muốn cải thiện thiết kế một cách liên tục!
Các phần tháp tôi đều in với hỗ trợ (chạm vào bề mặt in) và theo hướng như ở đây được thể hiện, với Skirt, khoảng 18% độ đầy. Các phần ốc vít đều với 25% độ đầy, KHÔNG có hỗ trợ, nhưng với 7mm BRIM VÀ keo dán. Nếu không, chúng sẽ bị đổ hoặc lỏng lẻo và việc in sẽ bị sai lệch.
Hơn nữa, tôi in các phần ốc vít một cách riêng lẻ, từng cái một.
Sau khi in

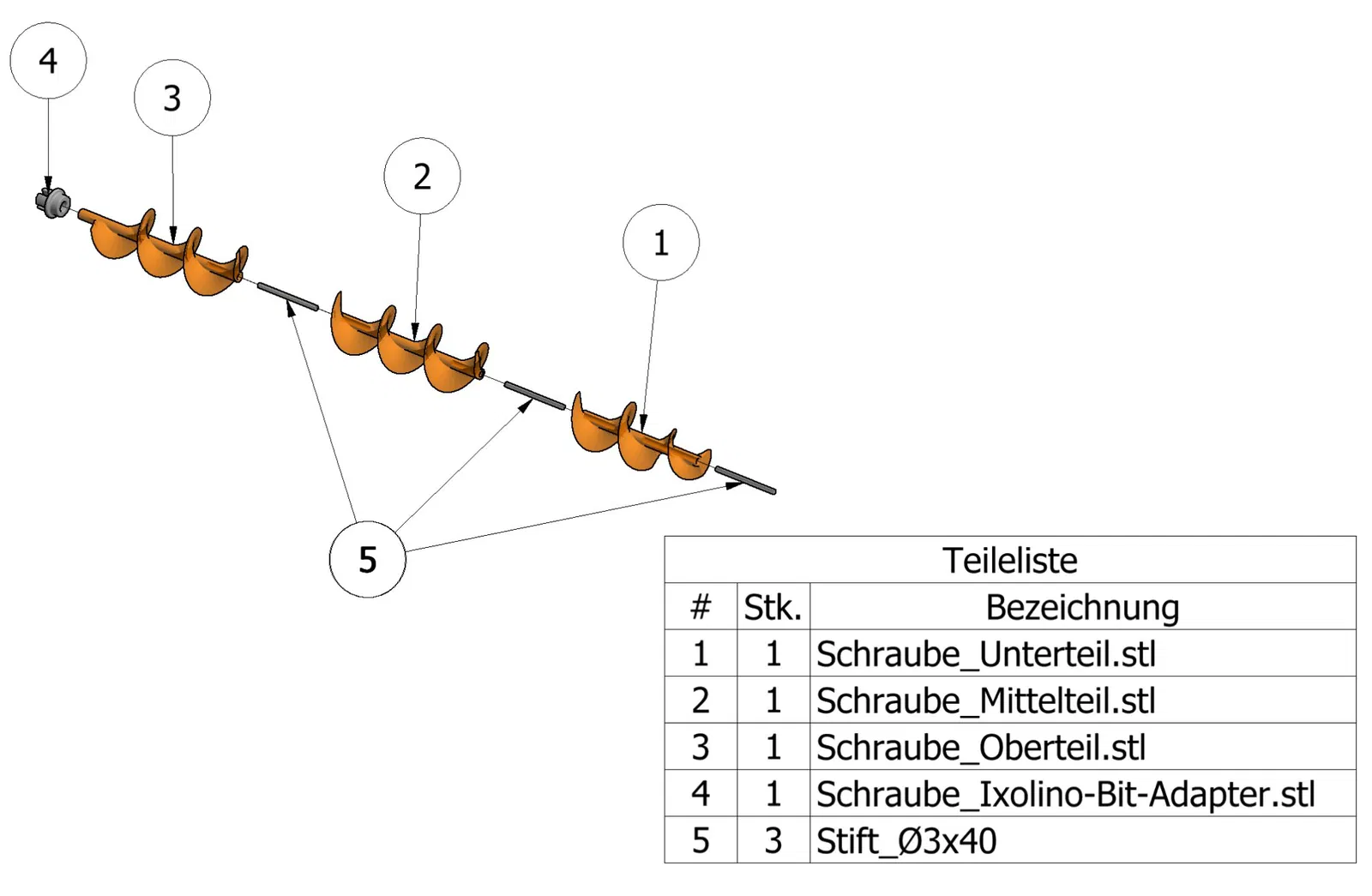

Lắp ráp ốc vít

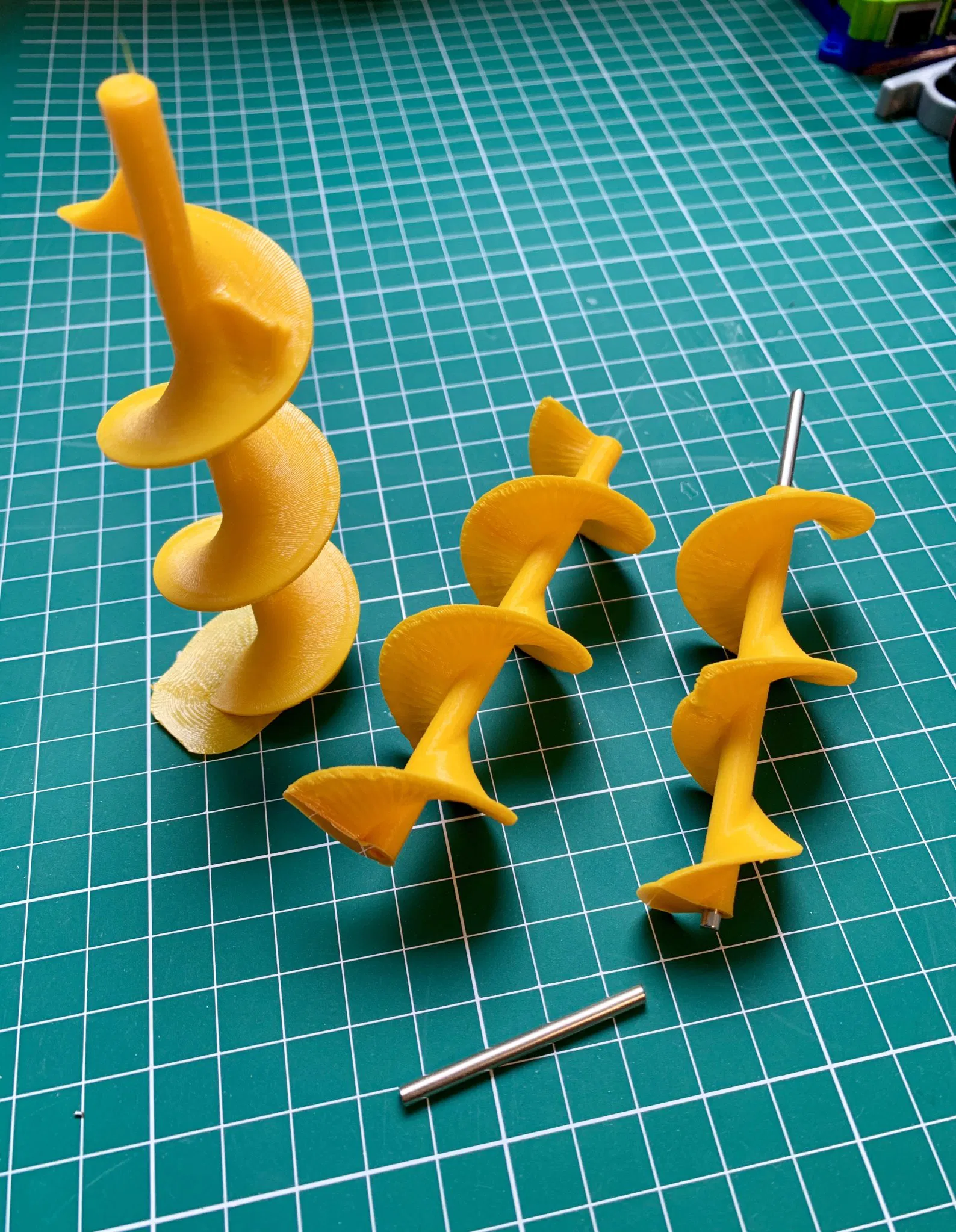

Để lắp ráp ốc vít, tôi sử dụng các chốt thép, u23003 mm x 40mm chiều dài, vì tôi đã có sẵn chúng. Một trong những chốt này tôi để nhô ra 0,5-1 mm từ dưới cùng của ốc vít, điều này tạo ra một điểm tựa rất tốt cho ốc vít. Các phần ốc vít tôi khoan với mũi khoan 3mm ở trên và dưới và đặt cùng một chốt vào đó để kết nối các phần ốc vít. Ngoài ra, tôi dán chúng lại với nhau để giữ chúng không xoay.
Khi in mà không có hỗ trợ, mặt dưới của ốc vít sẽ hơi gồ ghề, nhưng điều này không ảnh hưởng đến chức năng và cũng không thể nhìn thấy trong tháp đã đóng.
