Ngăn kéo cho bàn điều khiển Hoobro

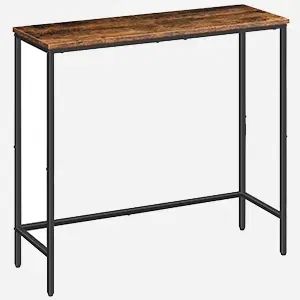

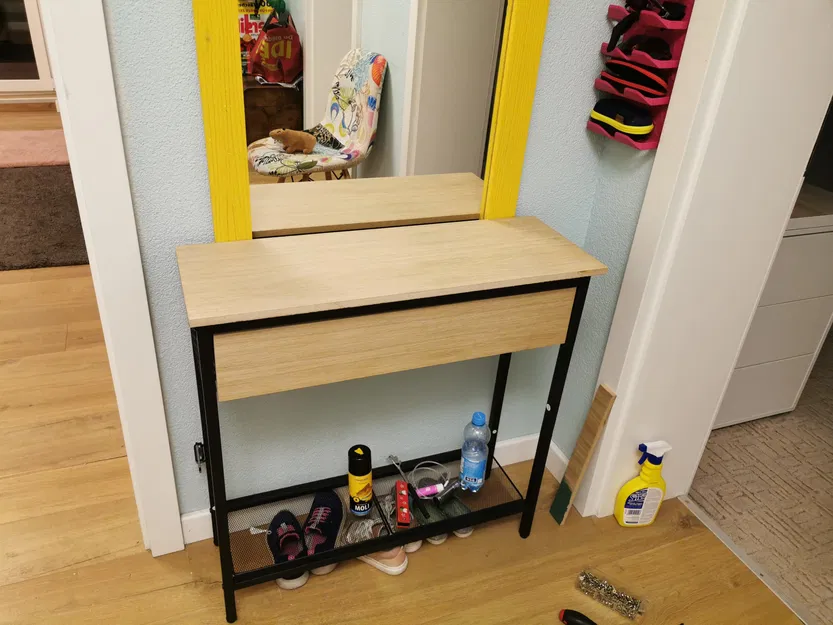

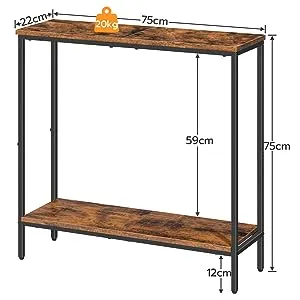

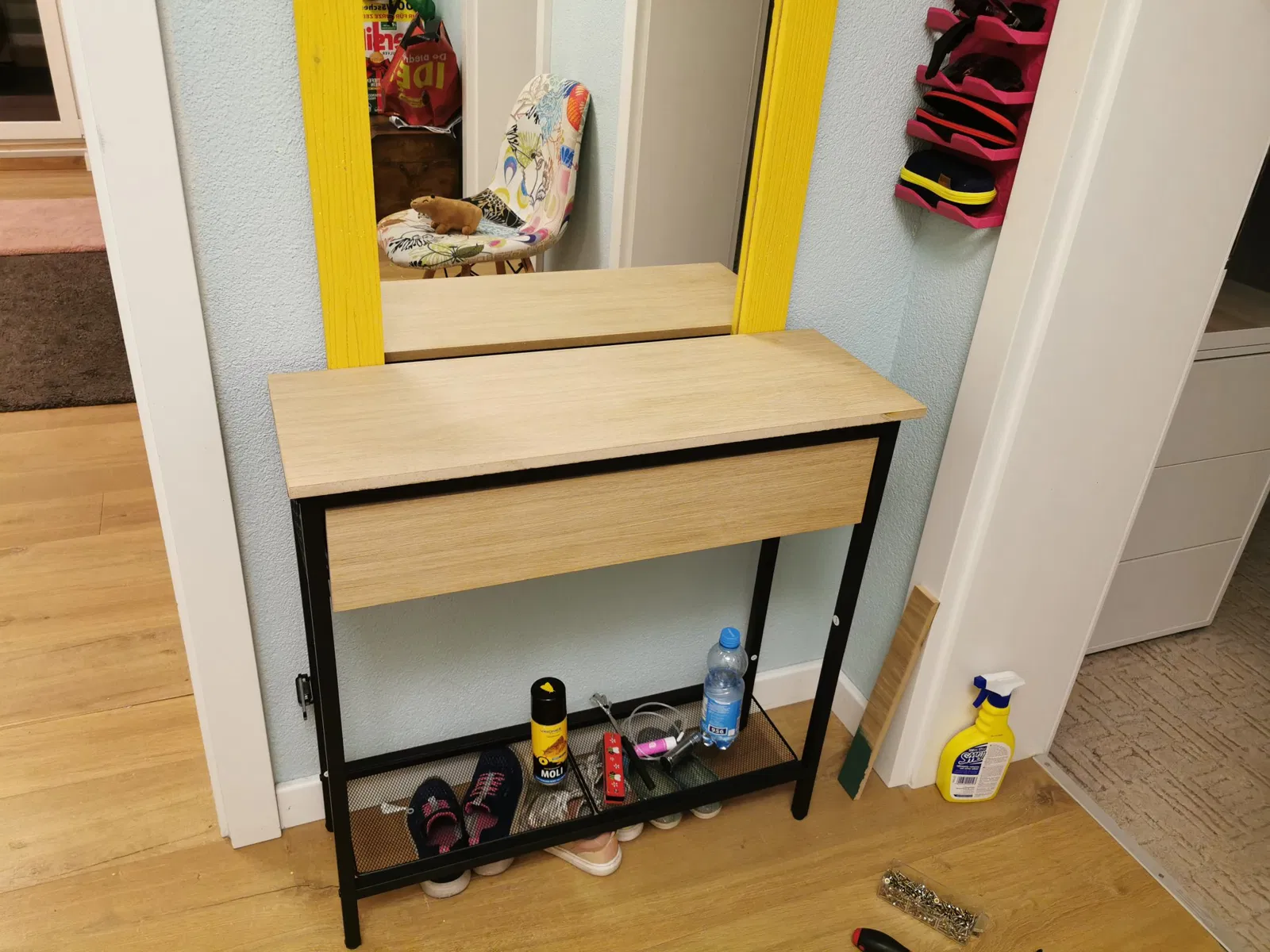

Tôi cần một bàn console không quá sâu cho hành lang. Thật không may, tôi không thể tìm thấy nhiều loại đồ nội thất như vậy trên thị trường, và ngay cả khi có, chúng cũng không phù hợp với trang trí. Và nếu vẻ ngoài phù hợp - thì hiếm khi đồ nội thất đủ "sâu" - tôi chỉ có thể đặt nó cách tường 25 cm để không va vào khi đi lại. Và nếu nó nông, thì lại quá rộng (tôi chỉ có chỗ cho 95 cm)... Cuối cùng - tôi đã tìm thấy - thương hiệu Hoobro trên Amazon, có những chiếc bàn hoàn hảo. Có nhiều phiên bản của kệ dưới, nhưng khung thì giống nhau. Nếu không phải vì chúng không có ngăn kéo. Ngăn kéo rất hữu ích. Vì vậy, tôi đã thiết kế giá treo ngăn kéo cho chúng, và ngăn kéo tự nó. Hoobro B09NLJ28L1 EBF75XG01 EBF74XG01

v. v. Khung của đồ nội thất này là kim loại, điều này giúp dễ dàng vặn chặt ngăn kéo. Tôi đã lên kế hoạch vặn các "phần bên ngoài" từ bên trong (để các ốc vít không bị nhìn thấy). Tôi đã làm một mẫu "hướng dẫn khoan" để đánh dấu vị trí khoan, nhưng ngay cả khi khoan di chuyển một chút, cũng không vấn đề gì, vì các lỗ trong "phần bên ngoài" rộng và cho phép bạn điều chỉnh vị trí. Nếu bạn có thể khoan lỗ từ bên trong khung, ren chúng (M5), hoặc lắp đặt đai ốc rút - tuyệt vời, việc lắp đặt sẽ gần như không nhìn thấy. Nếu bạn gặp vấn đề với điều này - bạn có thể khoan xuyên qua khung ở phía trước và vặn phần tử bằng ốc vít dài hơn (đen) xuyên qua khung - M5 x 30-35 sẽ khoảng. Các hướng dẫn ngăn kéo sử dụng Hettich KA1730 250mm (cho ngăn kéo 185-260) - các lỗ được điều chỉnh cho hướng dẫn này, nhưng tôi nghĩ bạn có thể thử bất cứ thứ gì rộng 10x17mm, cho ngăn kéo 10kg…

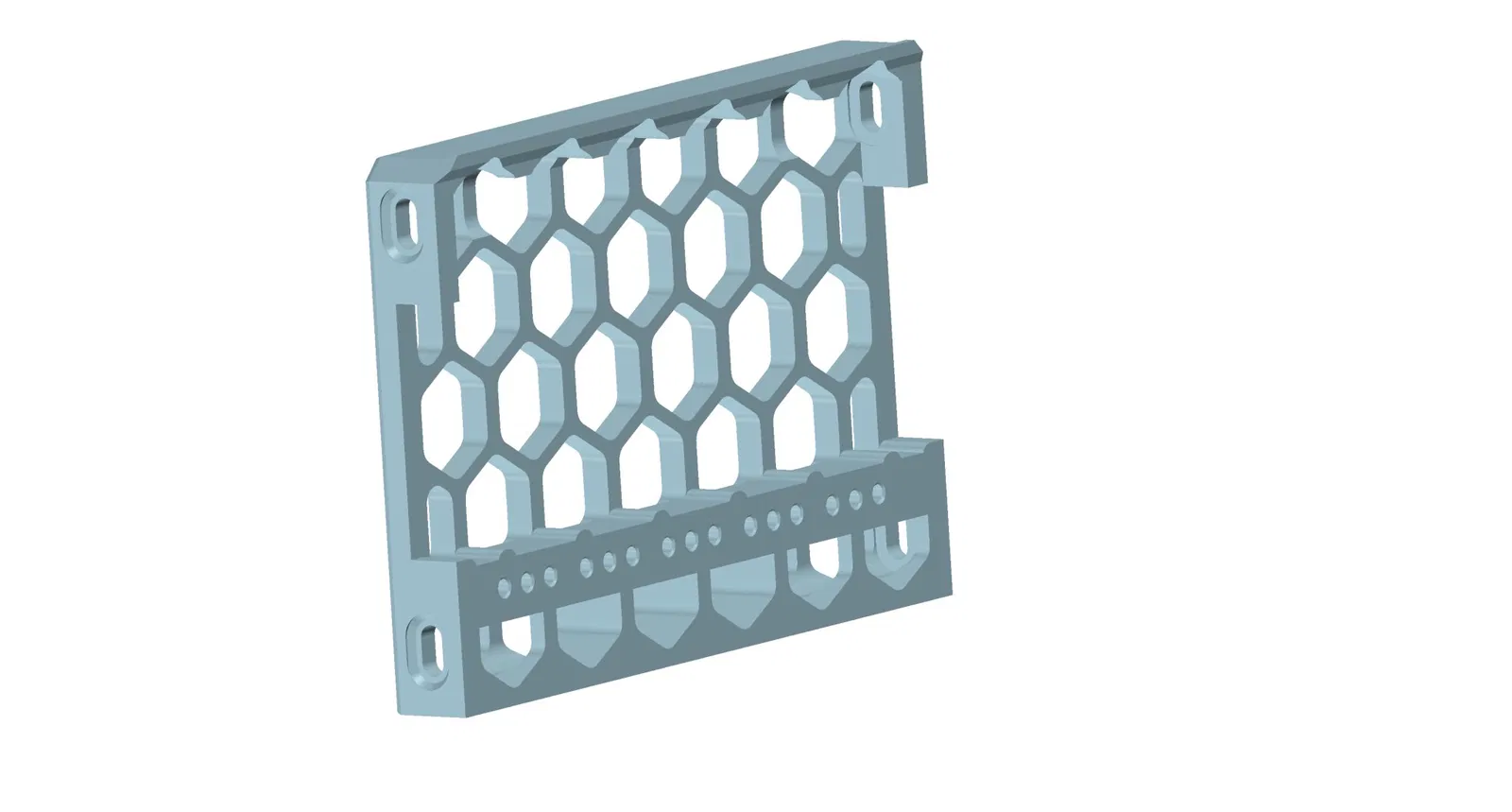

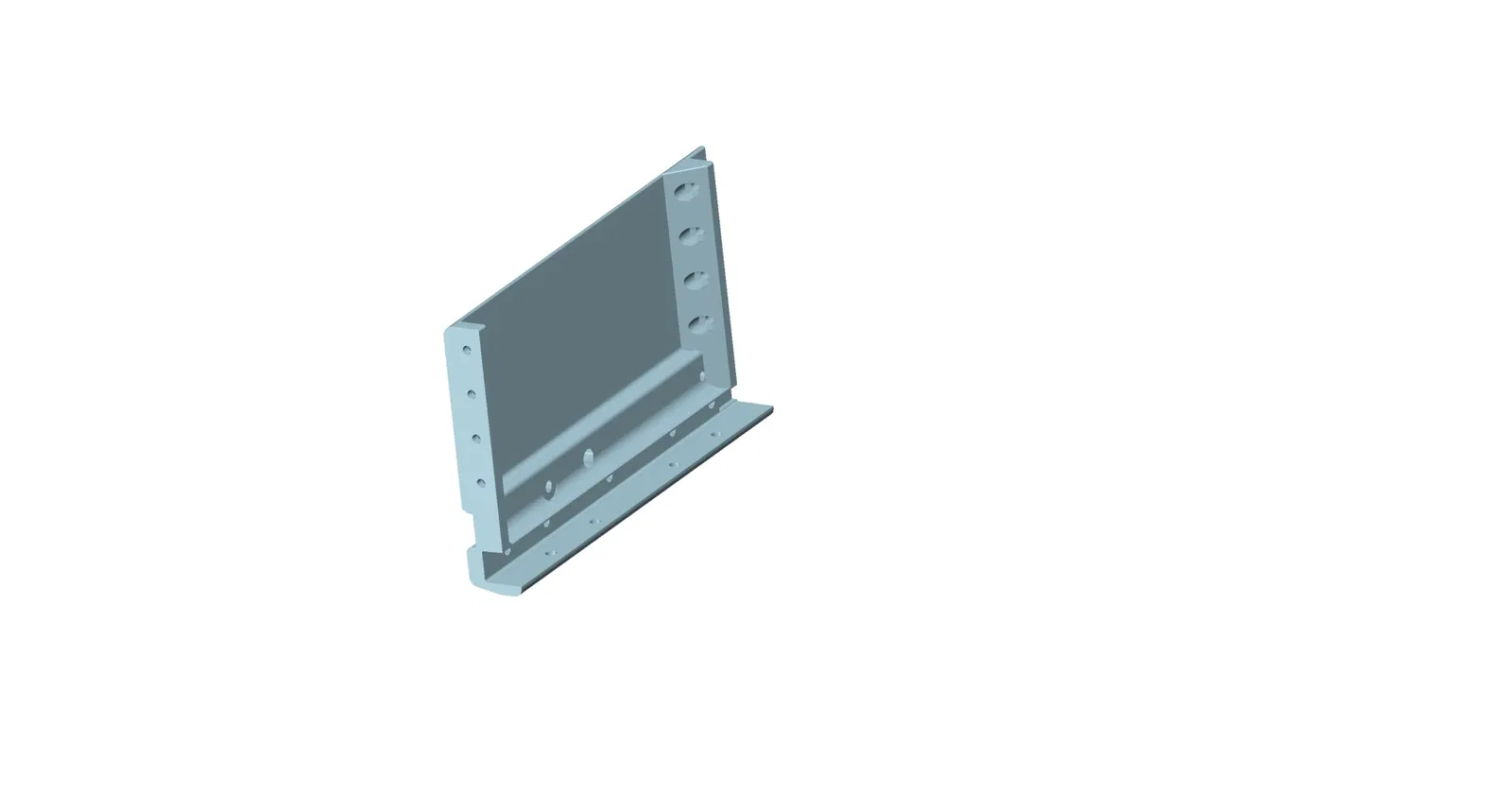

Phần nhỏ hơn của hướng dẫn, phần có nhiều lỗ, được vít vào phần "Ngoài" - các lỗ được điều chỉnh cho các vít của "quạt máy tính", các lỗ trong hướng dẫn cũng vừa khít với chúng. Không cần phải vặn vào tất cả các lỗ - 3 cái là đủ. Phần rộng hơn của hướng dẫn được vít vào phần "Trong" - một vít từ bộ với hướng dẫn (M4) từ bên trong ngăn kéo, vặn qua phần in, vào ren trong hướng dẫn. Để chắc chắn, bạn có thể vặn vào lỗ thứ hai (một số M4-M5 với đai ốc), nhưng điều này là không cần thiết - hướng dẫn nằm hoàn hảo trong rãnh của nó. Đối với cái tủ này - các phần gỗ cần thiết cho ngăn kéo - tôi đã làm nó từ một tấm ván veneer dày 14 mm. 1) mặt trước ngăn kéo - 130mm x 680-685mm (tùy thuộc vào khoảng cách bạn mong đợi ở hai bên) 2) đáy - 195mm x 665mm (xấp xỉ, tốt hơn 3mm ít hơn là quá nhiều = quá chật) 3) mặt sau - 113mm x 670mm (như trên) 4) Nếu bạn muốn thay đổi mặt bàn (ví dụ: cùng kích thước với mặt trước ngăn kéo), kích thước phù hợp sẽ là 260mm x 750mm (mặt bàn nhô ra một chút so với tủ - tủ không thể đặt ngay cạnh tường, vì có một chân tường, và mặt bàn - nó có thể dựa vào tường, để đồ không rơi ra "sau tủ"

Tôi đã in các phần bằng ASA (bởi vì màu đen rất mờ), nhưng tôi để bạn lựa chọn màu sắc và vật liệu. In trên một hồ sơ "như các bộ phận cho Voron", tức là 5 viền, 40% độ đầy, 5 đáy và đỉnh - điều này tạo ra các phần in chắc chắn hơn so với hướng dẫn và ngăn kéo gỗ. Tất nhiên - các phần “ngoài” và “trong” - bạn phải in chúng hai lần, cho bên L và R, như một gương. Phần “trong” trông đẹp nhất khi in theo chiều dọc, nếu máy in của bạn có khả năng, nhưng nhanh hơn nhiều khi in theo chiều ngang (có thể với hỗ trợ ở vị trí cho hướng dẫn)

Chỉnh sửa: Tôi đã thêm “ngăn kéo chia” được bắt vít ở mặt trước, mặt sau và đáy nữa, để làm cho ngăn kéo ổn định hơn.
