Kết nối nhôm gập 25x25 với khả năng xoay 180°

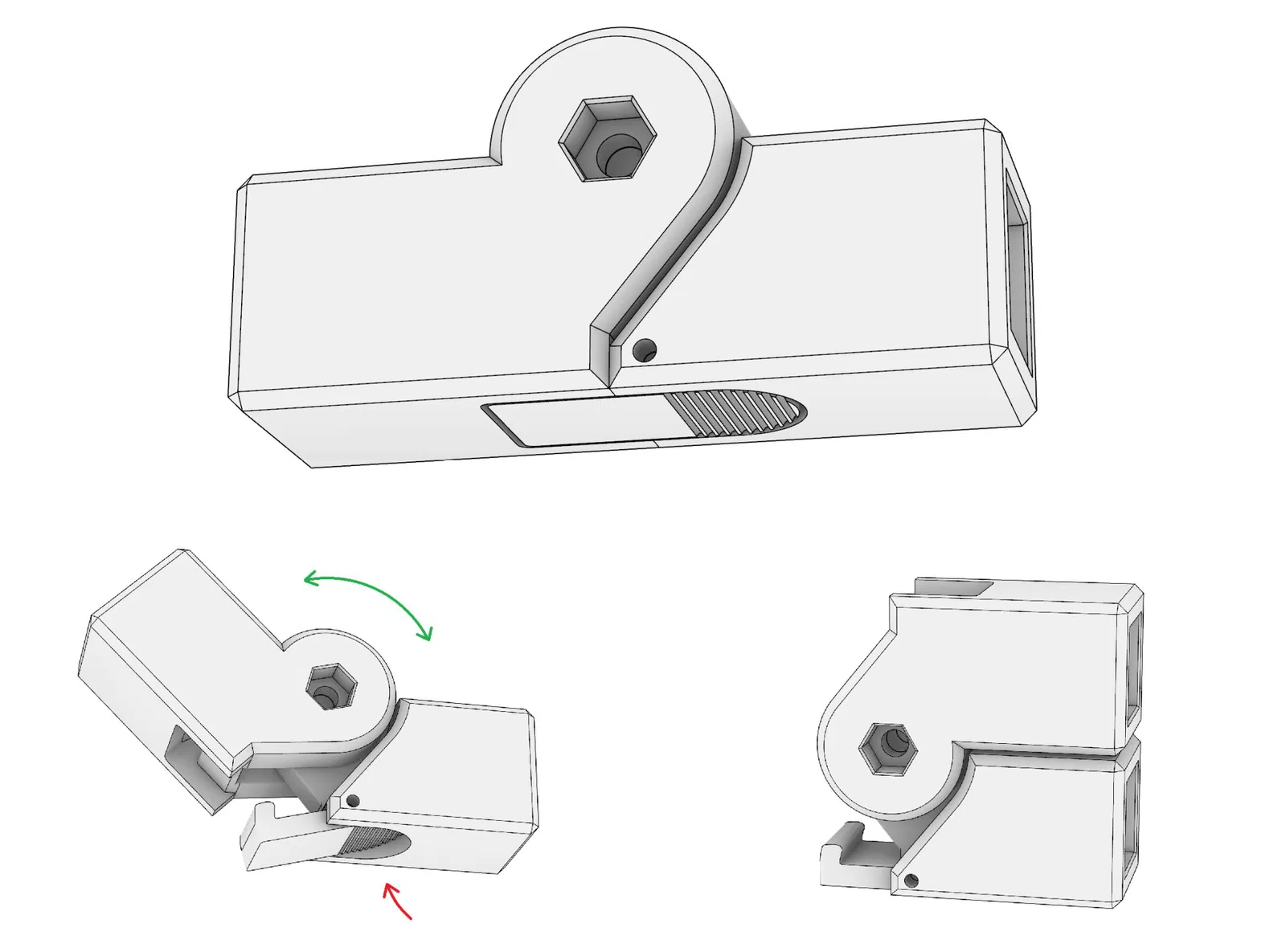

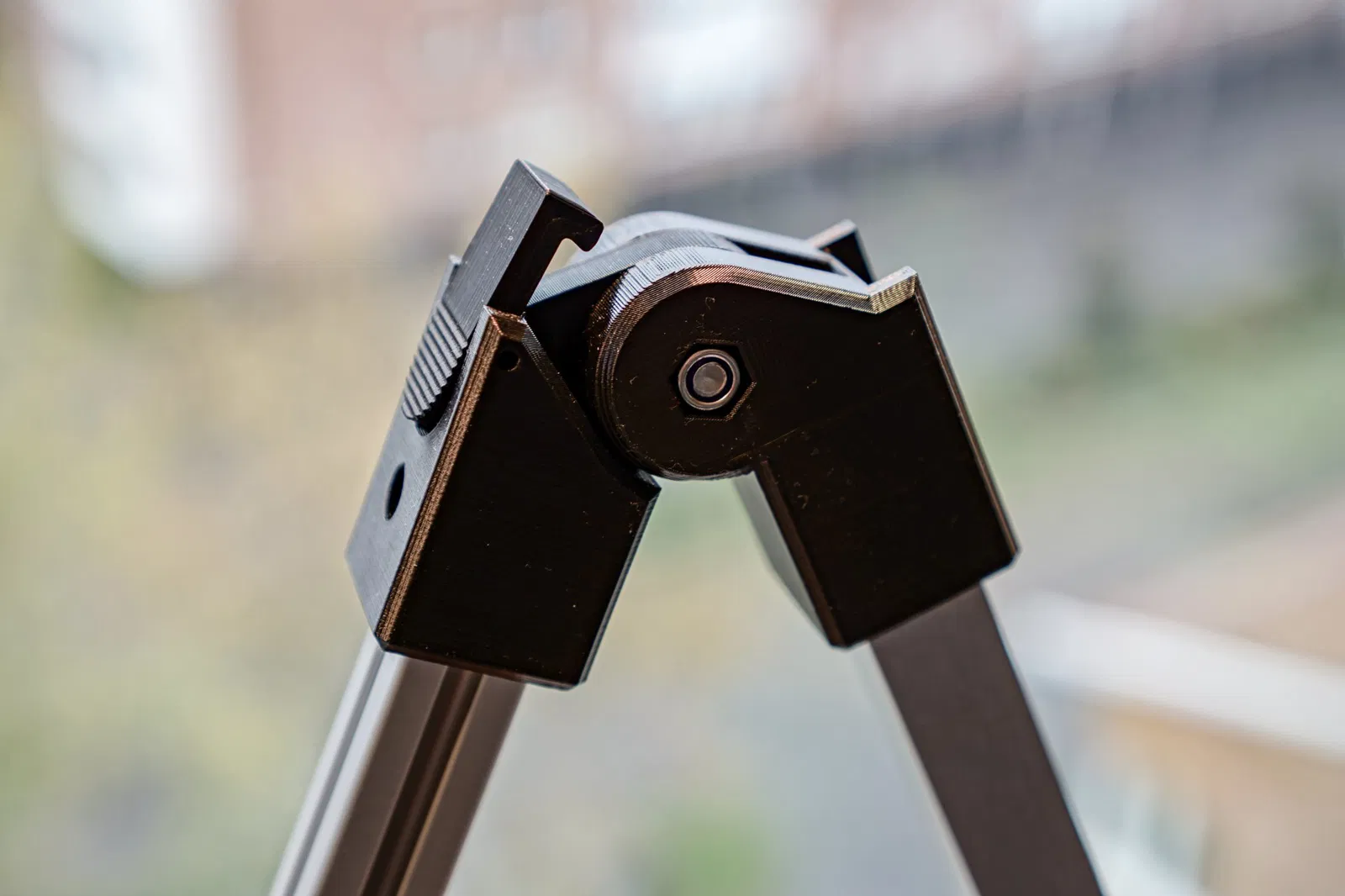

Kết nối đơn giản này có thể kết nối hai đầu ống nhôm (hoặc ống khác) kích thước 25 x 25 mm, có thể là ống vuông đơn giản hoặc ống đùn hình I. Nó cho phép xoay 180° và có một nút căng lò xo để khóa chúng ở vị trí thẳng, một mẫu không có khóa cũng được cung cấp. Điều này được thực hiện theo yêu cầu từ Kết Nối Hồ Sơ Nhôm Gấp 20x20 của tôi.

Các thành phần cần thiết: vít đầu lục giác M8 x 40 mm và đai ốc nylon khóa, lò xo nén 0.8 x 8 x 20 mm, chốt lăn M3.5 x 40 mm, cũng như 2 cái vít M5 (hoặc khác) để vặn vào bên hông của các đầu ống nhôm. In đứng với mặt lỗ ống xuống dưới! Làm sạch lỗ vít bằng khoan nếu cần...

Mã nguồn (.stp & .3dm) cũng được cung cấp, nếu bạn muốn sửa đổi thiết kế cho mục đích của riêng bạn. Vui lòng chia sẻ bản in của bạn!
