Kết nối nhôm gập 20x20 mm cho ống vuông

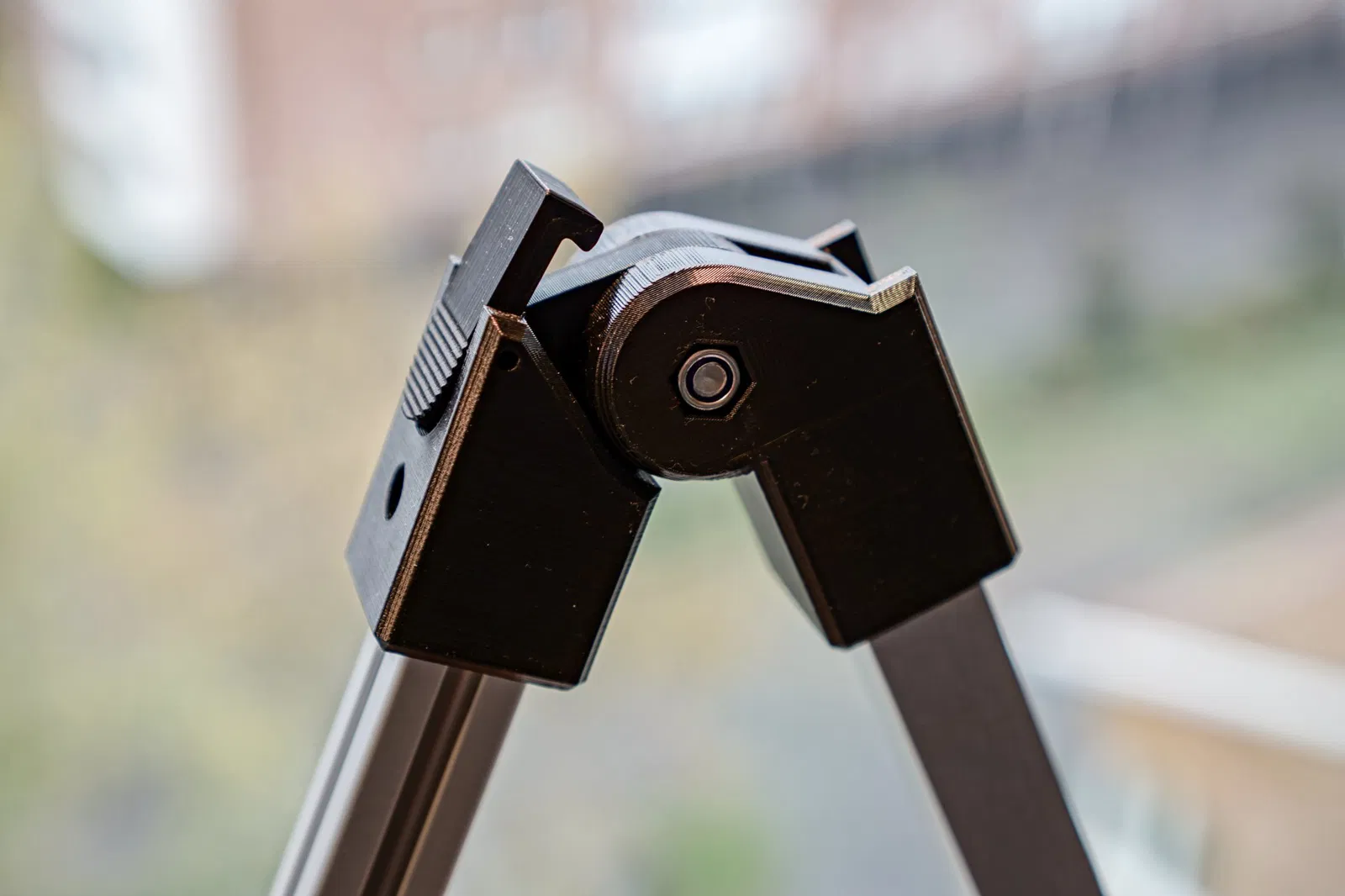

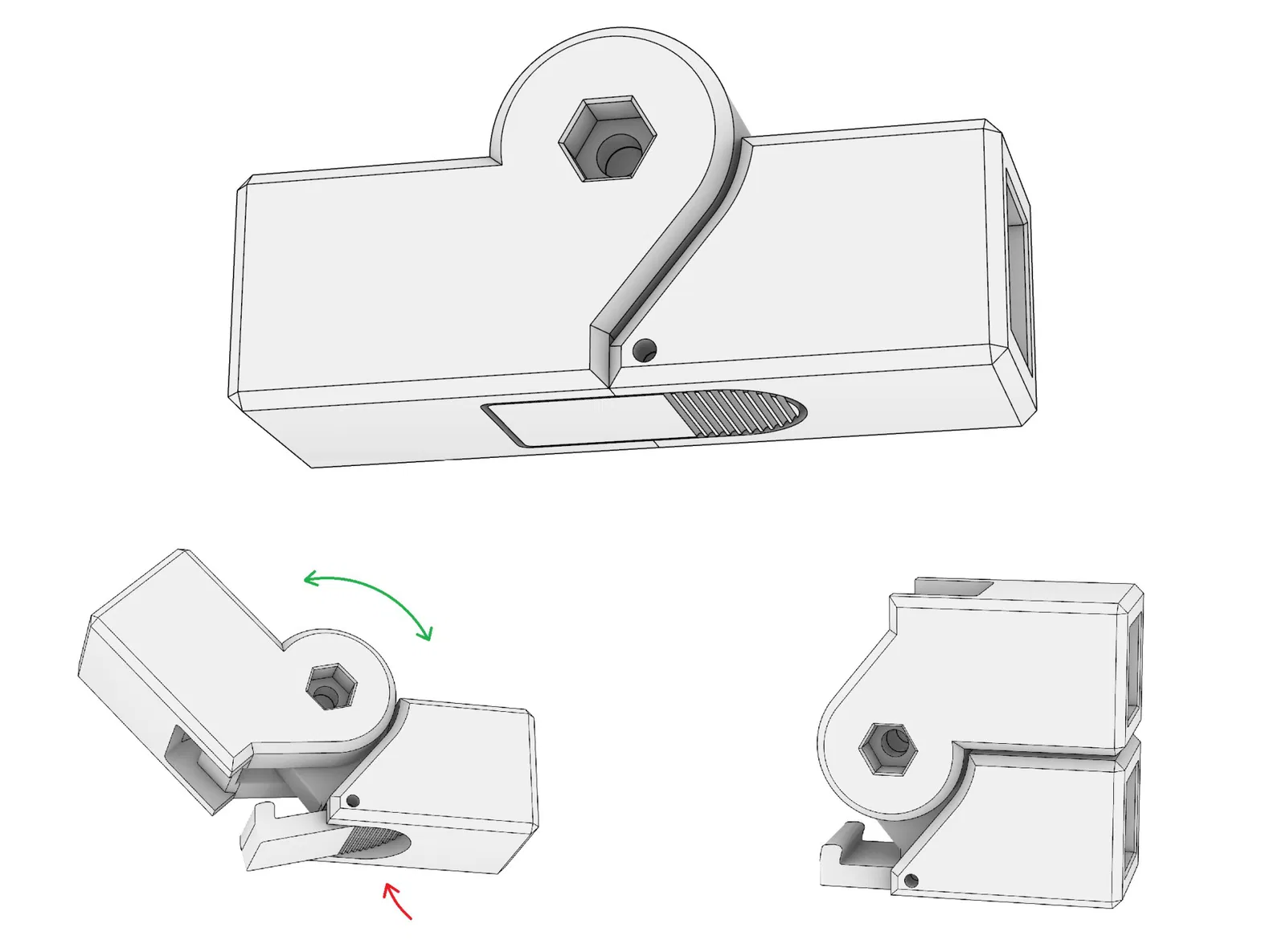

Kết nối đơn giản này có thể nối hai đầu ống nhôm (hoặc ống khác) 20 x 20 mm lại với nhau, có thể là ống vuông đơn giản hoặc ống dạng I. Nó cho phép xoay 180° và có một nút căng lò xo để khóa chúng ở vị trí thẳng, một mẫu không có khóa cũng được cung cấp. Thêm: Nếu khớp phải thẳng trong khi khóa đang chịu lực, hiện có một biến thể đặc biệt của kết nối bên trái cho điều đó!

Theo yêu cầu: Kết Nối Ống Nhôm Gấp 25x25.

Các linh kiện cần thiết: vít đầu lục giác M6 x 30 mm và đai ốc nylon khóa, lò xo nén 0.6 x 6 x 15 mm, 3 x 30 mm chốt cuộn, cũng như 2 chiếc vít M4 (hoặc khác) để vặn vào bên hông của các đầu ống nhôm. In đứng với mặt lỗ ống hướng xuống! Làm sạch lỗ vít bằng khoan nếu cần...

Mã nguồn (.stp & .3dm) cũng được cung cấp, nếu bạn muốn chỉnh sửa thiết kế cho mục đích của riêng mình. Xin vui lòng chia sẻ bản in của bạn!
