Kẹp thay thế cho webcam HP HD 2300

Klip k webkameře HP HD 2300

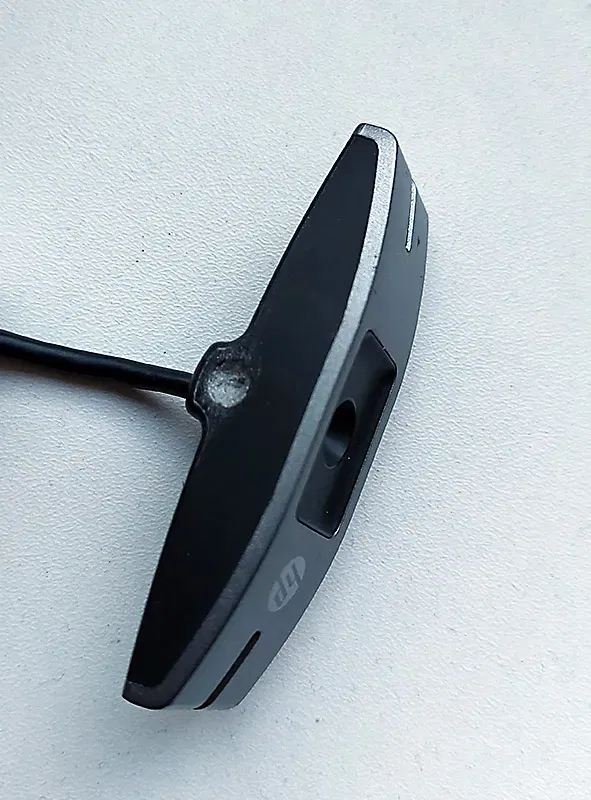

Cílem bylo vyrobit nový klip ke kameře, původní je ulomený a ztracený, nicméně kamera je plně funkční. Jedinou změnou proti originálu je upevnění kamery, protože bylo cílem vyhnout se jakémukoli lepení dílů ke kameře, nebo mechanickému zásahu do ní.

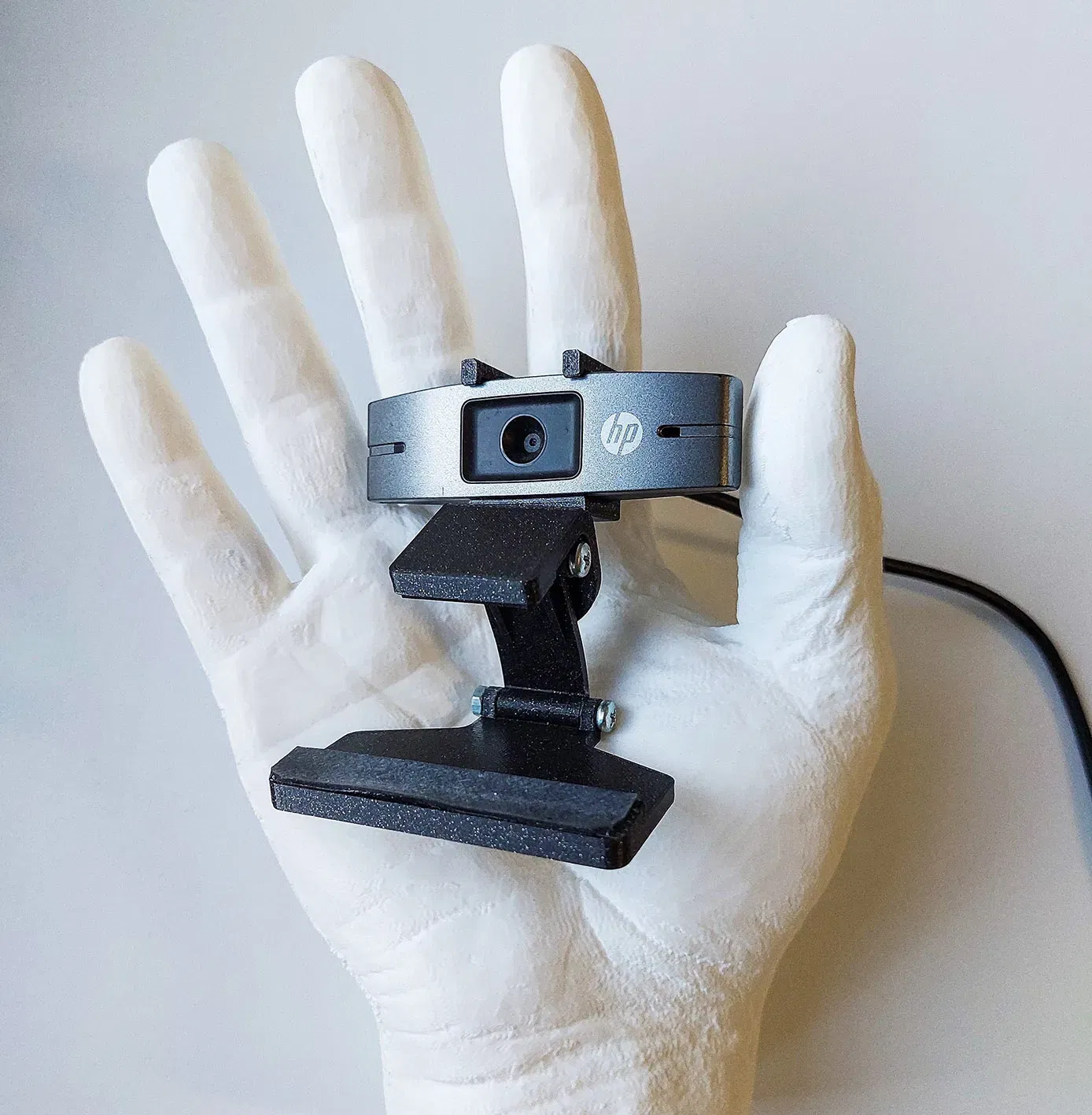

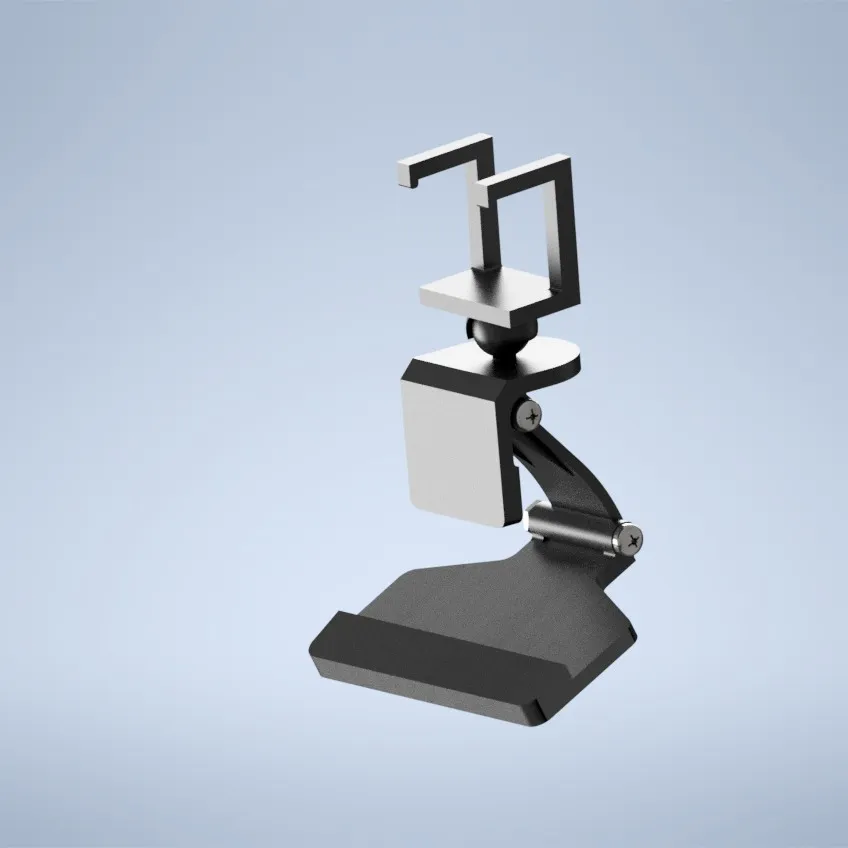

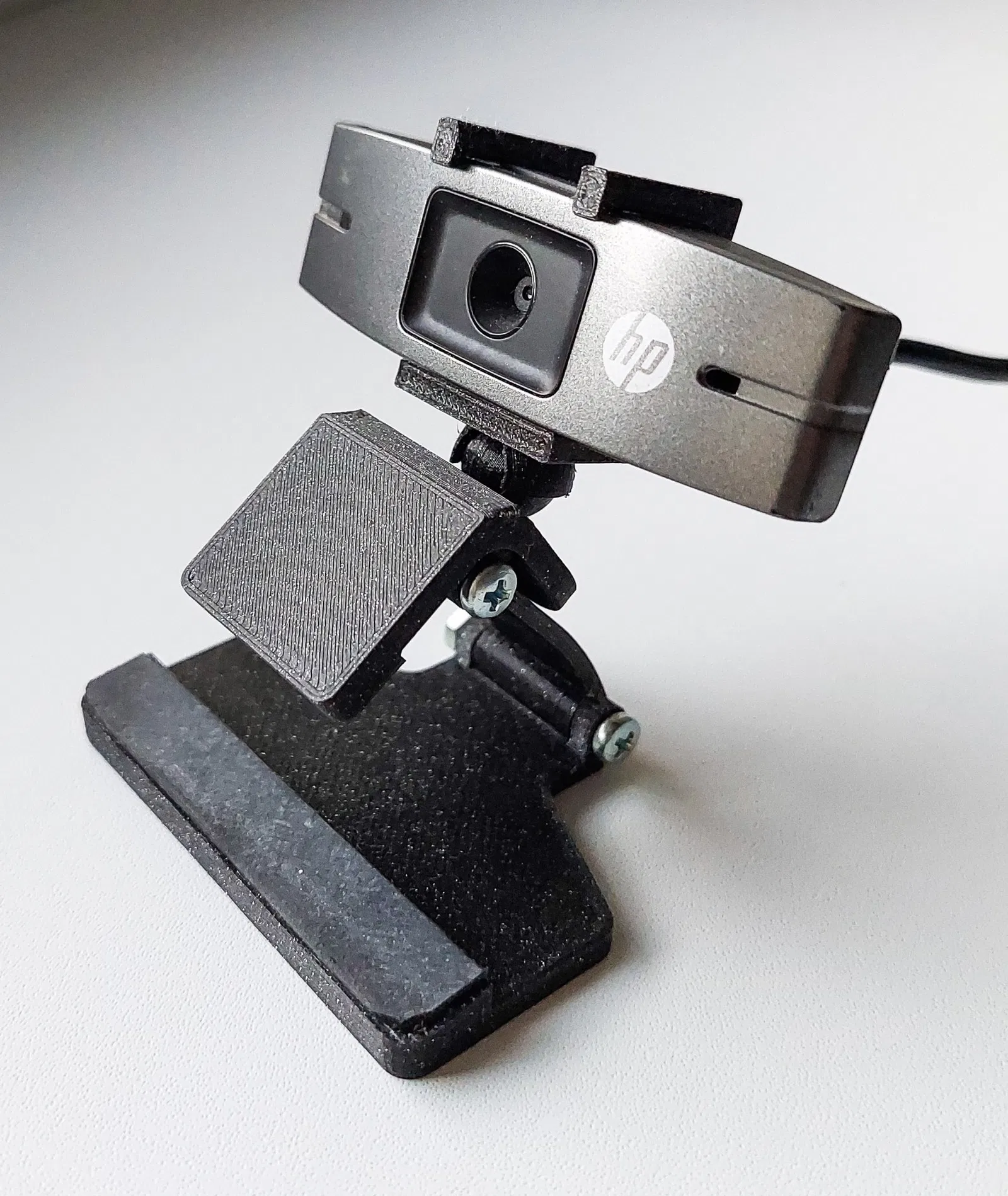

Klip se skládá z 5 dílů, samotná kamera je zasazena do rámu, který se na kulovém kloubu může natáčet do potřebné polohy. Kulový čep je složen ze dvou shodných polovin slepených vteřinovým lepidlem (z důvodu snadného tisku), pánev je součástí rámu pro kameru. Čep je vsazen do otvoru v podložce. Spoje tří nosných dílů jsou provedeny šrouby M 3 s maticemi, spoje jsou dotaženy s mírným předpětím a matice jsou pojištěny kapkou lepidla proti uvolnění. Třecí plochy opory a podložky jsou na vystupujícím povrchu opatřeny nalepenou pryží (z duše do jízdního kola).

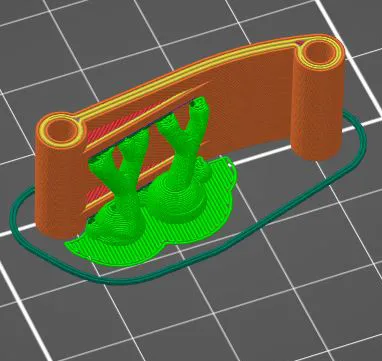

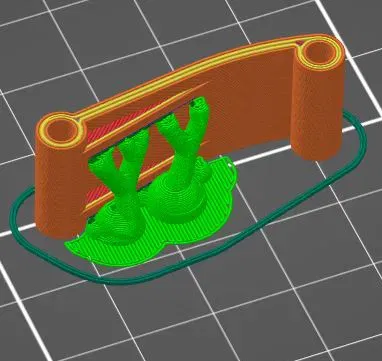

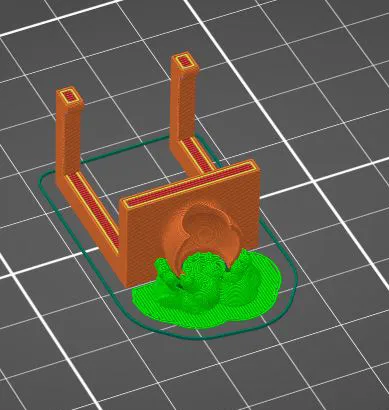

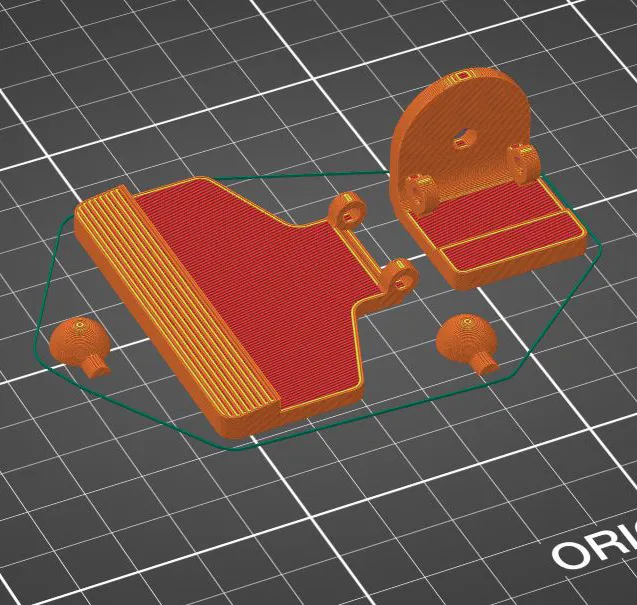

Použitý filament je Prusament PLA Galaxy black, vrstva 0,15 mm, výplň nastavena na 15 %, u dvou dílů použito pro jistotu organických podpor. Tisk proveden na saténové podložce, tiskárna Prusa Mk3S. Model je vytvořen v programu Autodesk Inventor Professional 2024 a exportován do formátu f3d.

Foto originálu kamery a další podrobnosti jsou v souboru Popis.pdf.
