Mô tả

VERSION 2 (2023-08-16)

  • Tôi đã tái tạo mọi thứ từ đầu trong OpenSCAD
  • Vấn đề chồng chất đã được khắc phục
  • Mặt phẳng (45 độ) trên nắp
  • Nhãn hẹp hơn một chút trong phiên bản này
  • Bạn có thể dễ dàng chỉnh sửa và thêm nhãn mà bạn muốn (xem HƯỚNG DẪN bên dưới)
    • Kích thước của hộp
    • nhãn
    • kích thước phông chữ

***************************

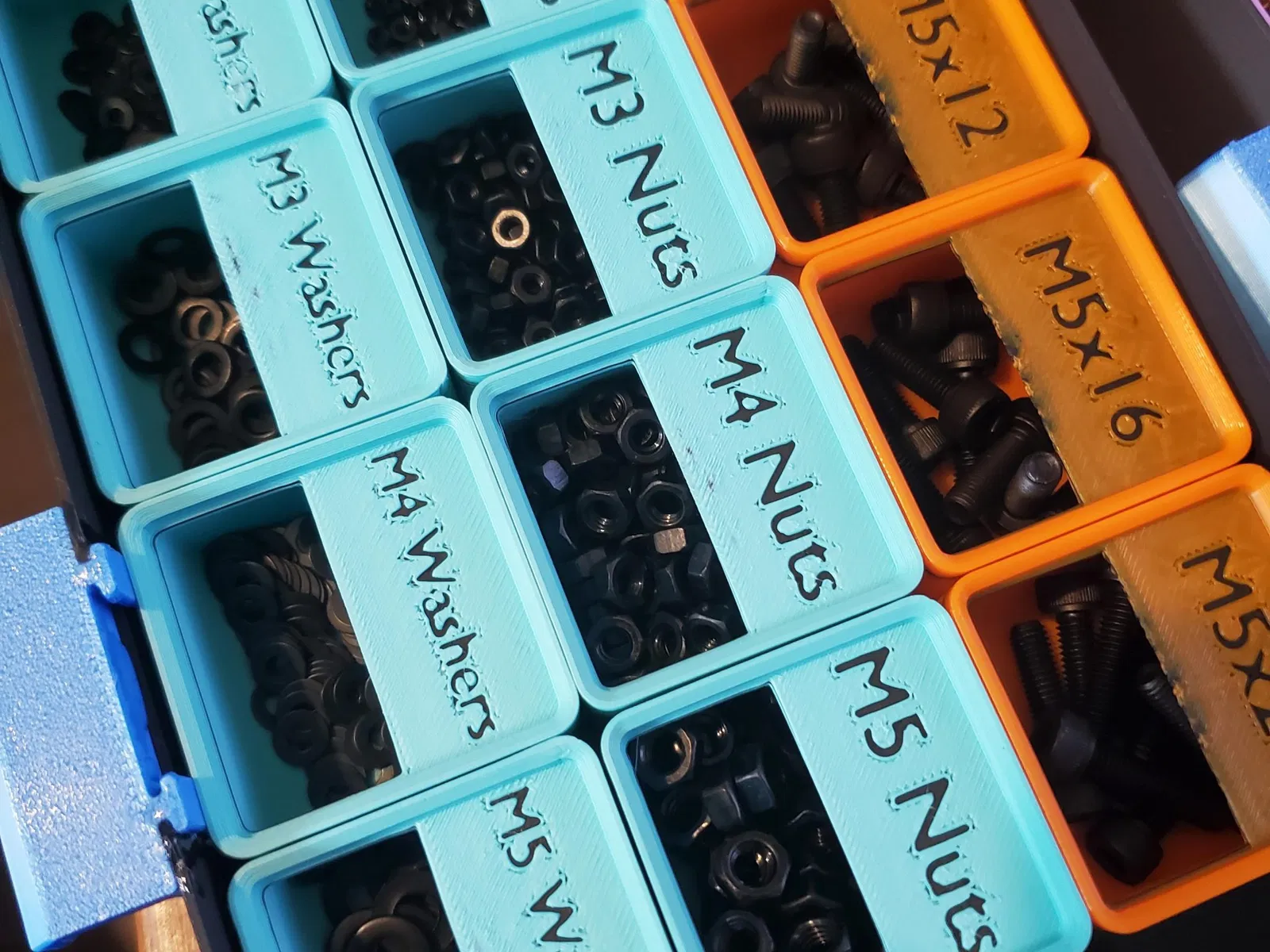

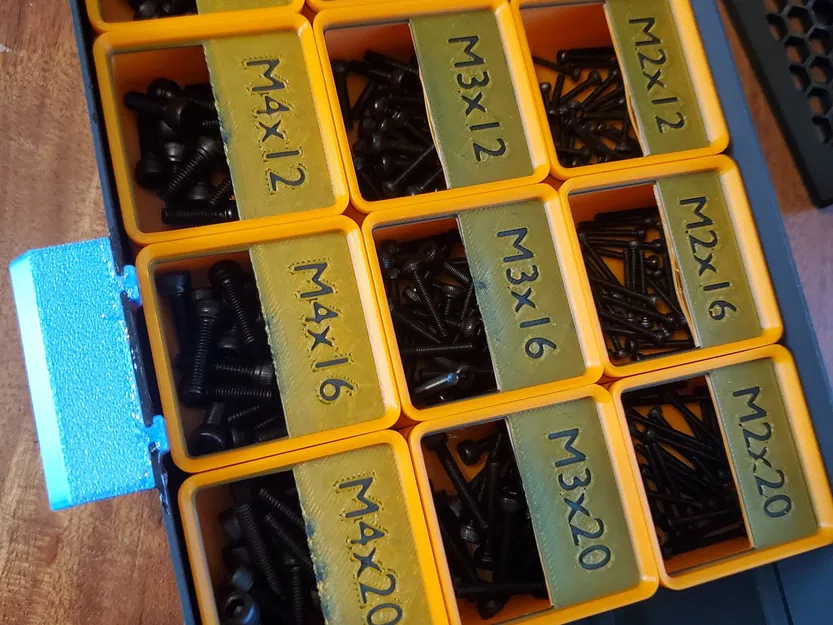

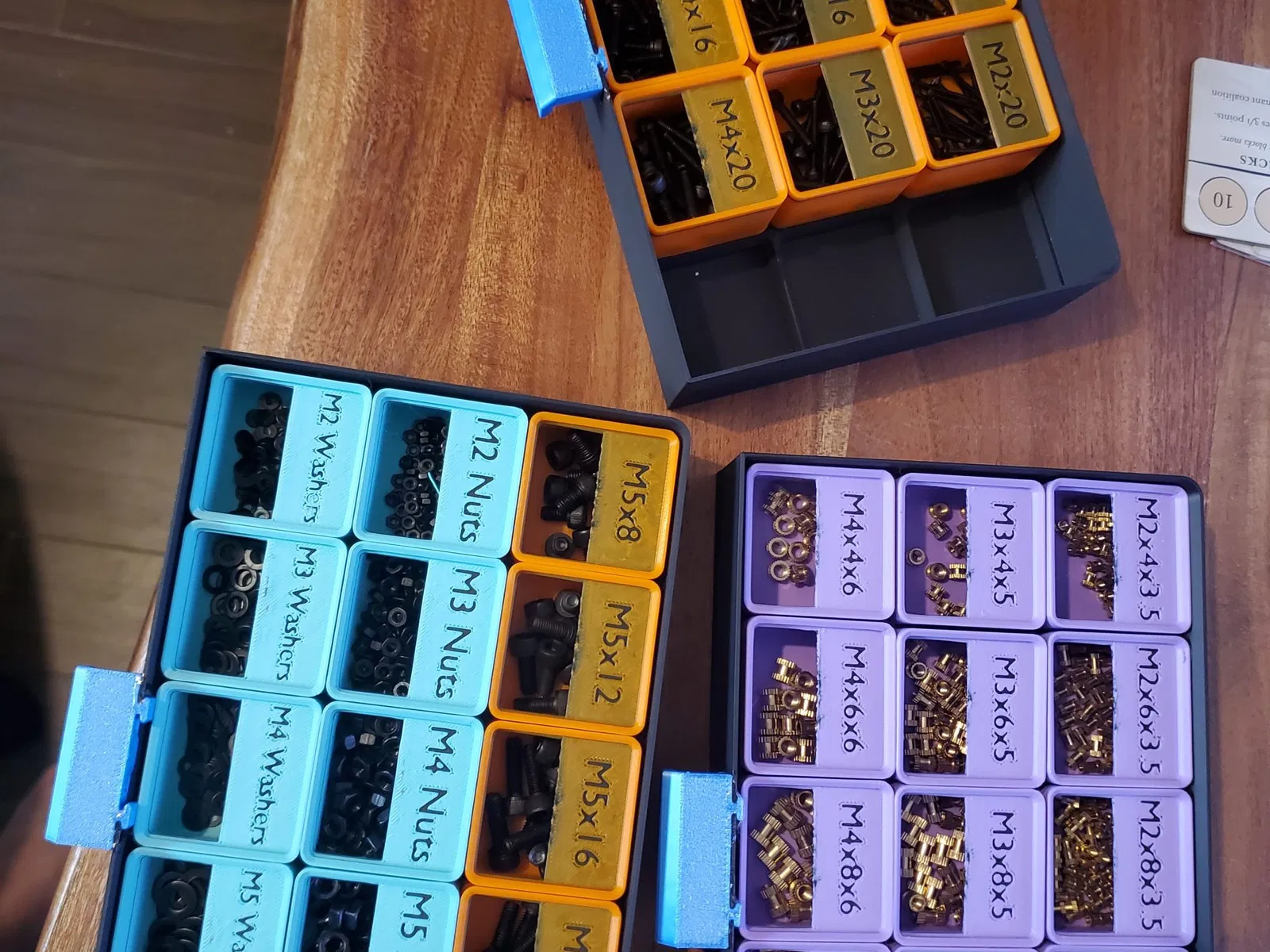

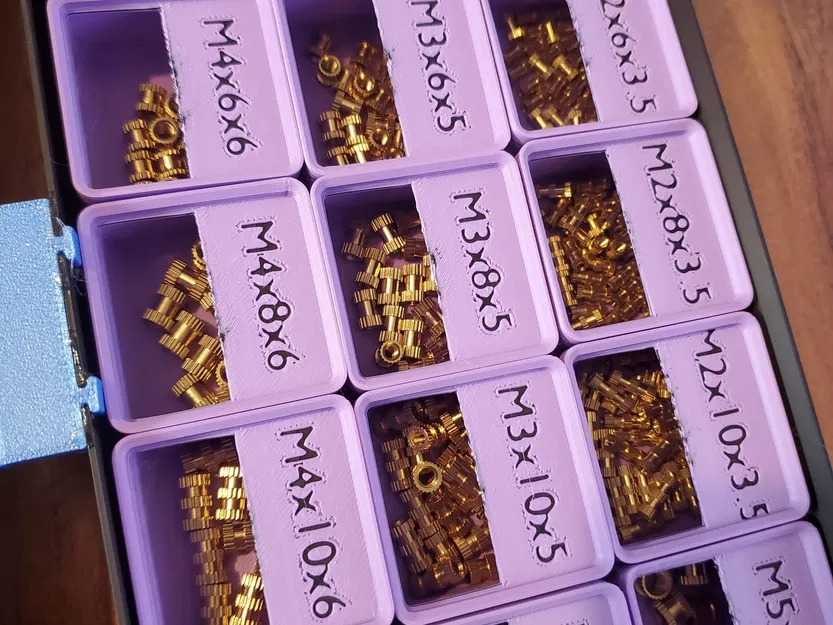

Tôi muốn một số nhãn thùng chứa với loại và kích thước của vật liệu.

Khi in, tôi đã thêm một khoảng dừng ở lớp 137 và một cái nữa ở dòng 139 để thay đổi filament cho các chữ cái.

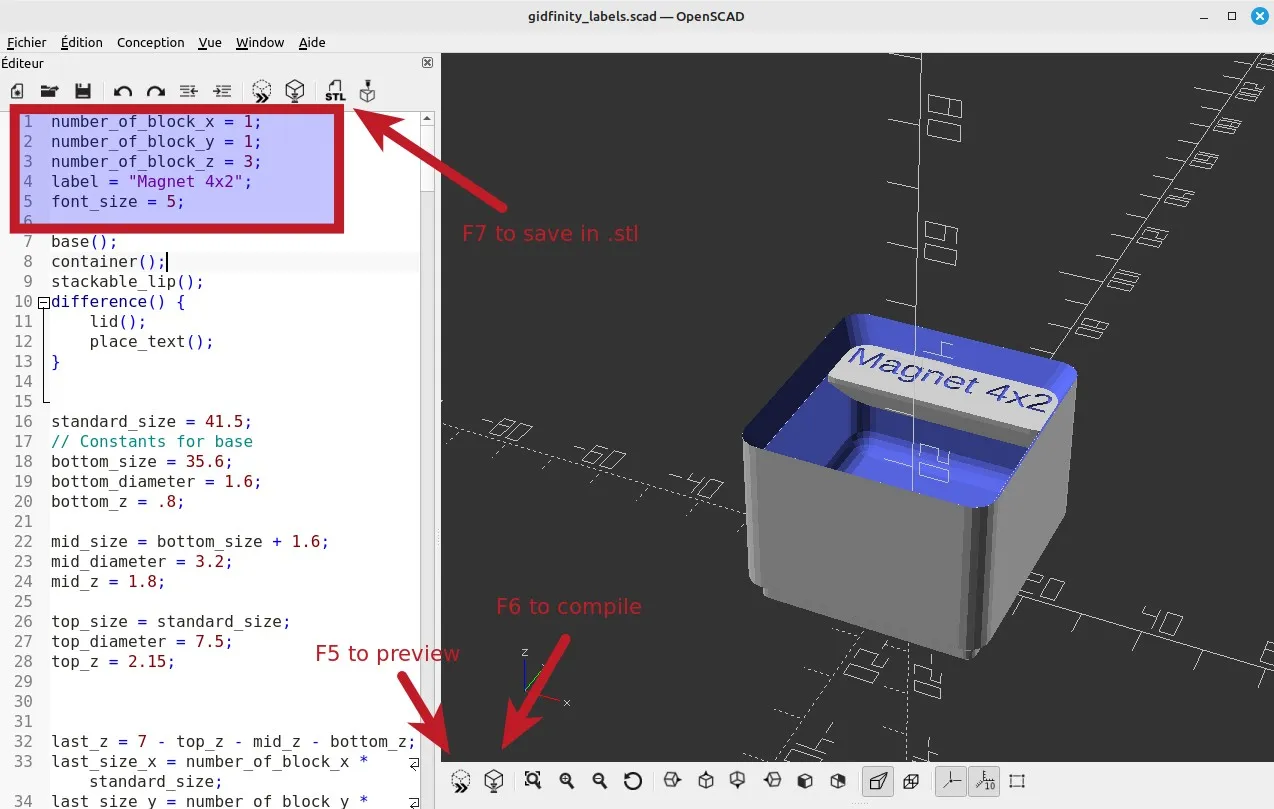

CÁCH CHỈNH SỬA CẤU HÌNH

  • Tải OpenSCAD (https://openscad.org/)
  • Mở tệp gidfinity_labels_version2_stackable.scad
  • Thay đổi các cài đặt bạn muốn:
    • number_of_block_x
    • number_of_block_y
    • number_of_block_z
    • label
    • font_size
  • Nhấn “F5” để xem trước
  • Nhấn “F6” để biên dịch
  • Nhấn “F7” để lưu dưới định dạng stl

*************************

VERSION 2 (2023-08-16)

  • Tôi đã tái tạo toàn bộ thiết kế trong OpenSCAD
  • Tất cả giờ đây có thể chồng lên nhau.
  • Nhãn hẹp hơn phiên bản 1
  • Bạn có thể dễ dàng chỉnh sửa và thêm nhãn của bạn (Xem hướng dẫn bên dưới)
    • Kích thước của hộp
    • Nhãn
    • Kích thước chữ

Tôi đã muốn tạo ra những thùng chứa nhận diện loại và kích thước của vật liệu.

Khi tôi in chúng, tôi đã đặt một khoảng dừng ở các lớp 137 và 139 để thay đổi filament cho các chữ cái.

HƯỚNG DẪN ĐỂ THAY ĐỔI CẤU HÌNH

  • Tải OpenSCAD (https://openscad.org/)
  • Mở tệp gidfinity_labels_version2_stackable.scad
  • Chỉnh sửa các cấu hình mong muốn:
    • number_of_block_x
    • number_of_block_y
    • number_of_block_z
    • label
    • font_size
  • Nhấn “F5” để xem trước
  • Nhấn “F6” để biên dịch
  • Nhấn “F7” để lưu dưới định dạng .stl
