Chân nâng cho thùng máy Lenovo T5

Cùng với nhiều PC khác, quạt PSU của máy tính mới của tôi có lỗ hút gió ở dưới đáy thùng, để hút không khí mát lạnh và trong lành. Đây là một ý tưởng tuyệt vời, và hoàn toàn ổn khi PC nằm trên bàn. Nhưng, trong thế giới thực, một số người trong chúng ta không có chỗ nào để đặt nó, ngoại trừ việc để nó trên sàn nhà. Điều này có nghĩa là quạt giờ đây hút tất cả bụi bẩn và rác rưởi tích tụ trên sàn giữa các lần hút bụi (và mọi thứ còn tệ hơn đối với những ai có thảm: Đám lông của thảm có thể chặn hoàn toàn lỗ hút!).

Vì vậy, tôi muốn nâng thùng máy của mình lên 10mm. Nhưng điều tôi KHÔNG muốn là những chân đế lỏng lẻo - hoặc những mảnh gỗ ngẫu nhiên, đế lót, hoặc sách - tất cả đều phụ thuộc vào trọng lực để giữ chúng ở vị trí. Theo kinh nghiệm của tôi, rất dễ để một chân lạ vô tình làm dịch chuyển máy tính khỏi những sắp xếp không ổn định như vậy. Do đó, tôi đã chọn thay thế hoàn toàn chân đế nguyên bản.

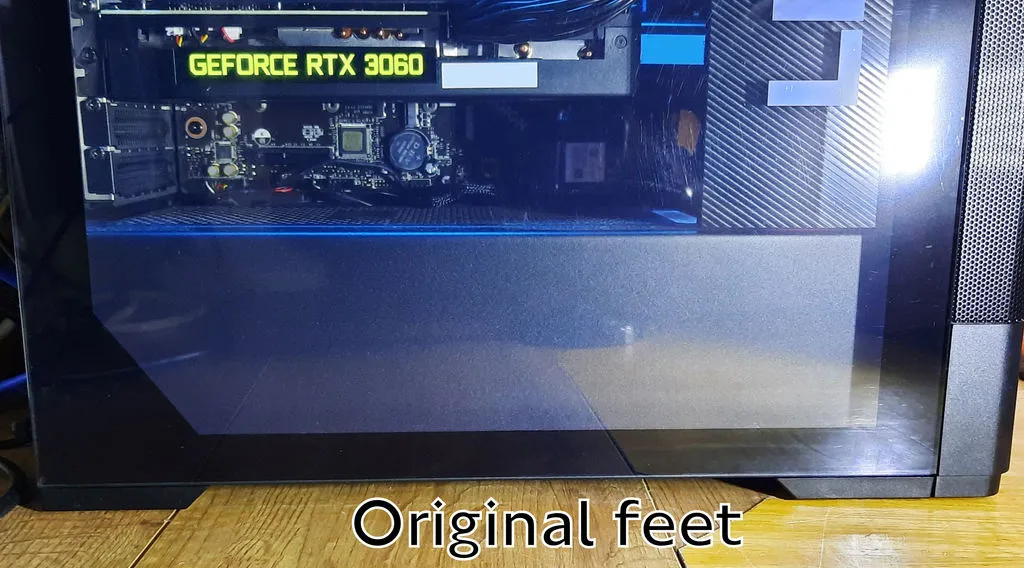

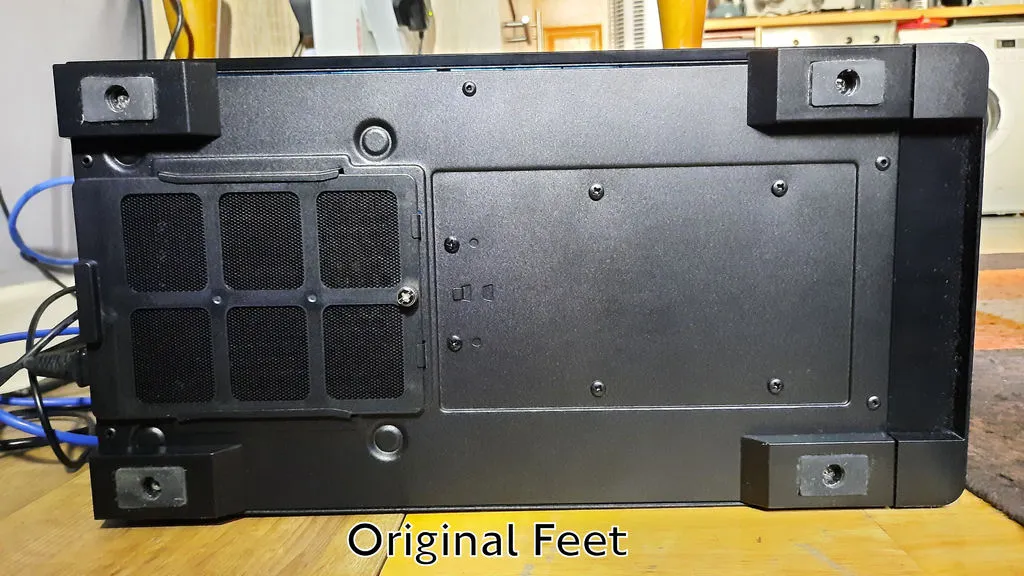

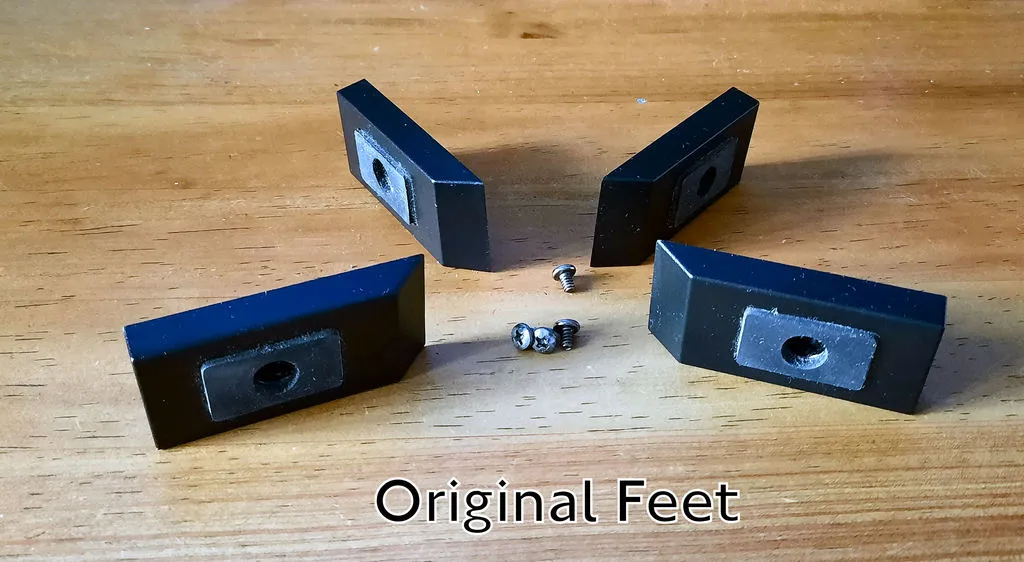

Trên mẫu này, các chân gốc chỉ là những khuôn nhựa rỗng, với thiết kế giống như hộp trứng, có các đệm chân mềm được gắn trong các lỗ hổng. Suy nghĩ đầu tiên của tôi là bắt chước điều này. Nhưng tôi sớm nhận ra rằng tôi có thể làm một thiết kế đơn giản từ TPU. Không chỉ đơn giản hơn để sản xuất, mà nó còn tạo ra khả năng hấp thụ sốc bổ sung khi bạn được ban phước với những sàn nhà có độ đàn hồi như của tôi.

Tôi không muốn phải tắt máy và lật ngược máy tính của mình để lấy các kích thước cần thiết. Vì vậy, tôi đã tắt máy một lần, và chỉ đơn giản là vẽ quanh một trong các chân (theo nhiều hướng khác nhau). Sau đó, tôi đã sử dụng những dấu vết này để lấy các kích thước. Thiết kế không mất nhiều thời gian, và mọi thứ trông ổn trên giấy. Vì vậy, tôi (ngu ngốc) đã bỏ qua việc thử trước, và in ra bốn chân mới trông hoàn hảo 100%... Chỉ có điều chúng không vừa! Arrgh!!!

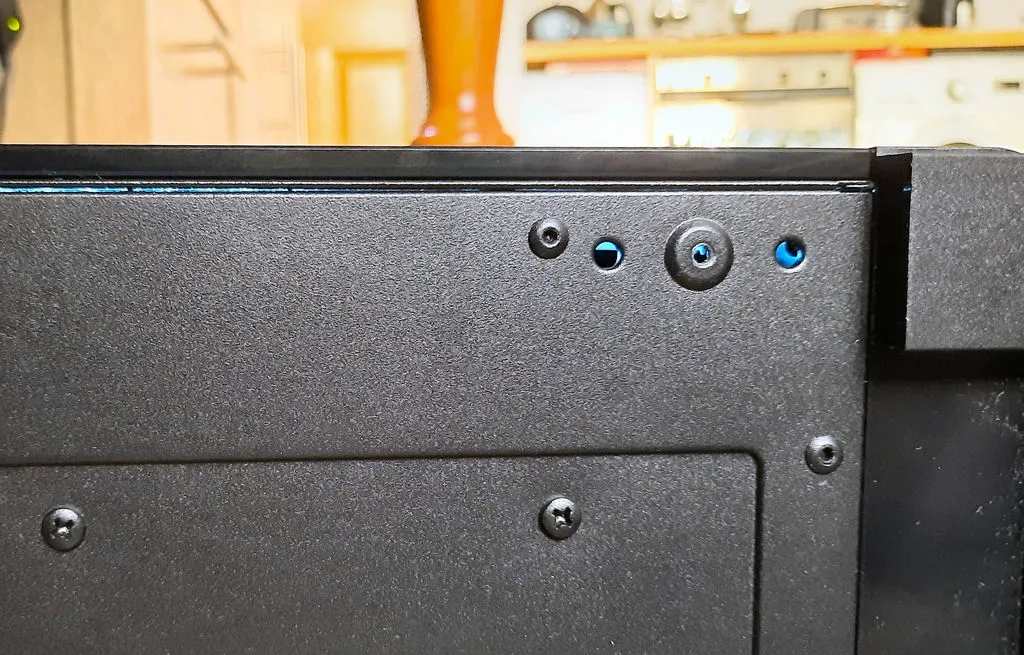

Đến khi tôi thực sự tháo một trong các chân ra, tôi mới biết rằng có một cái gờ tăng cường nhỏ được ép vào kim loại của thùng máy. Bạn có thể thấy cái gờ gây phiền phức trong một trong những bức ảnh của tôi.

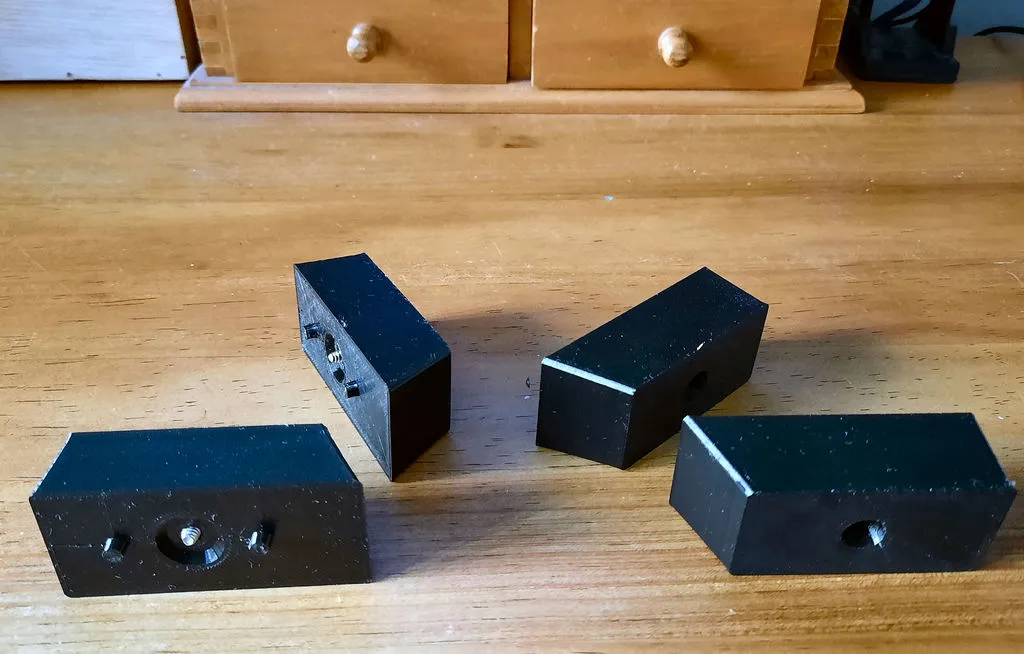

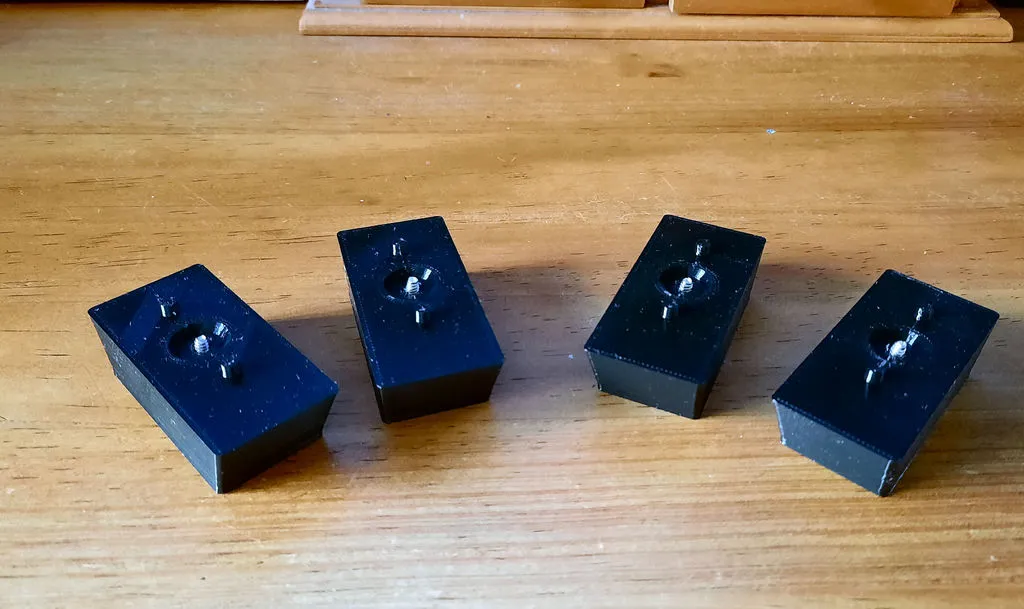

Một thiết kế lại nhanh chóng đã sửa chữa sự thiếu sót đó, và tôi đã sản xuất thêm bốn chân nữa. Lần này tôi đã kết hợp một lỗ dimple cho các gờ mà tôi đã tìm thấy. May mắn thay, lô này đã lắp ngay vào chỗ mà không gặp vấn đề gì. Tuyệt vời!

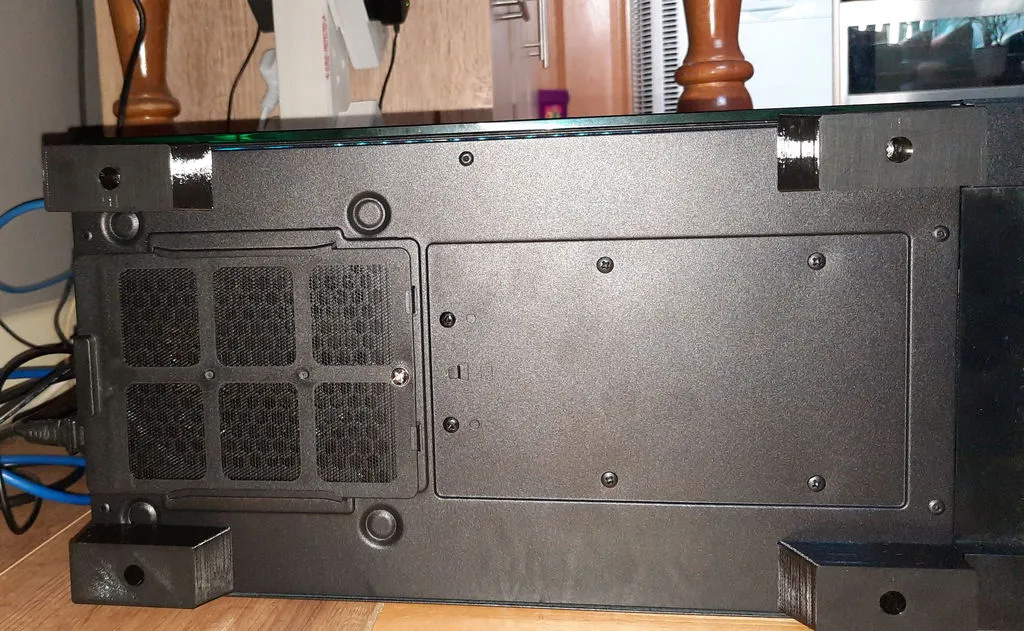

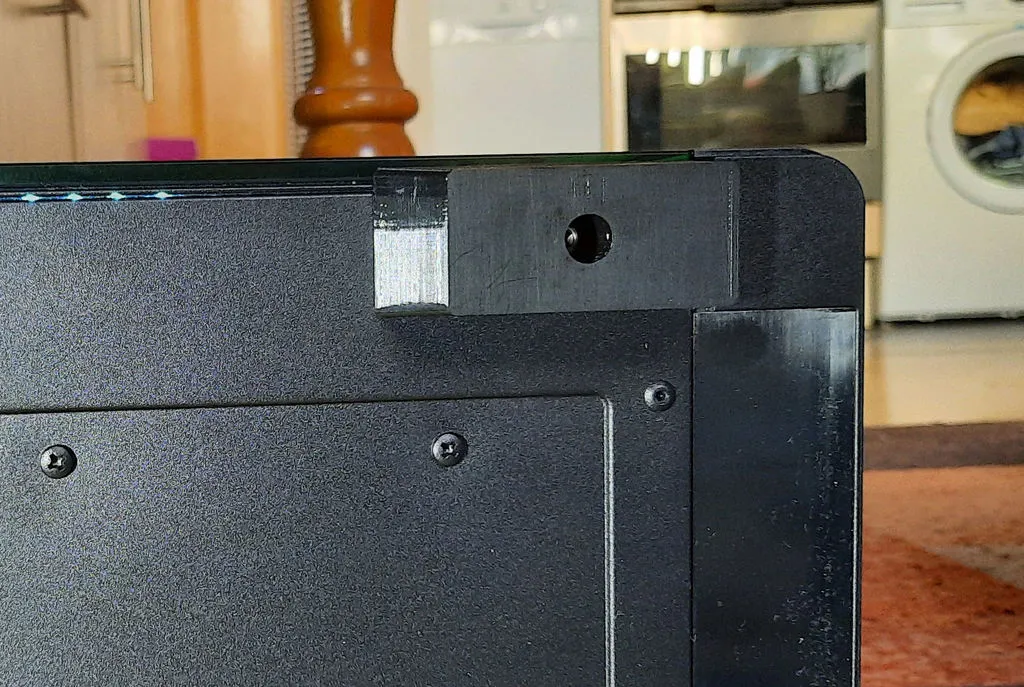

Tôi đã chọn thay thế các vít cố định ban đầu bằng những cái có đầu lớn hơn (và có độ bám tốt hơn). Những cái của tôi là đồ thừa từ khi tôi thay đổi thẻ PC trên các máy tính cũ hơn - tôi nghĩ kích thước là 6-32? Suy nghĩ của tôi là, vì các chân mới được làm từ nhựa dẻo hơn nhiều, nên tốt hơn là tối đa hóa diện tích tiếp xúc cho các vít cố định.

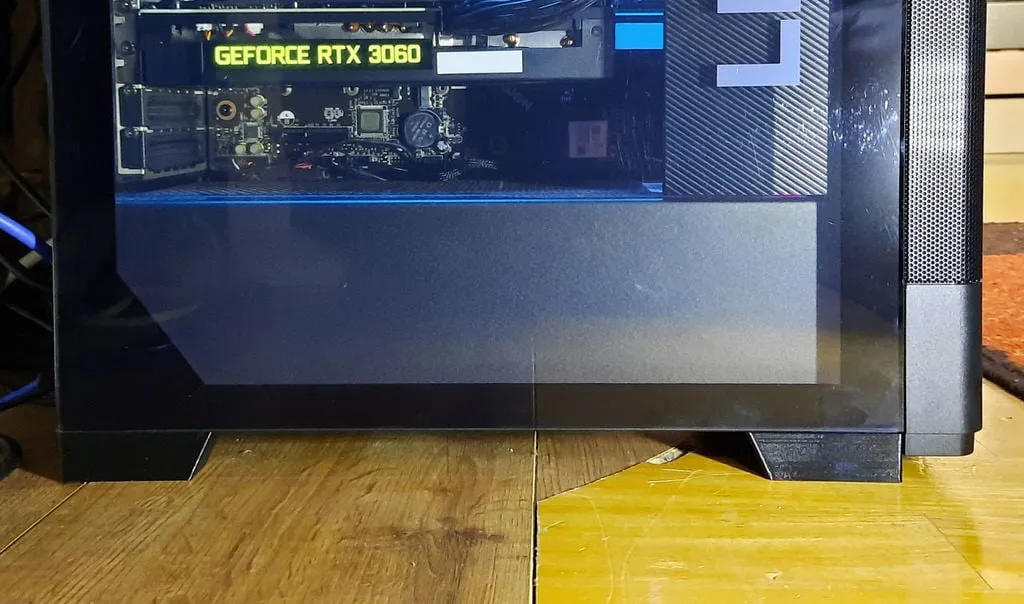

Các chân cao hơn rõ ràng không trông QUÁ thông minh như các chân gốc. Nhưng bạn chỉ nhìn thấy chúng từ độ cao của bàn làm việc, và chúng trông hoàn toàn ổn từ đó.

Thời gian in trên máy Ender 3 của tôi khoảng hai giờ rưỡi cho mỗi chân được sản xuất. Tôi đã sử dụng 3 đường viền và 35% độ đầy. Tôi đã đạt được những con số này sau một vài mô hình thử nghiệm, và có vẻ như nó mang lại sự cân bằng đúng giữa độ cứng và khả năng hấp thụ sốc. Nhưng hãy thoải mái thử các cài đặt độ đầy khác để phù hợp với nhu cầu của bạn.

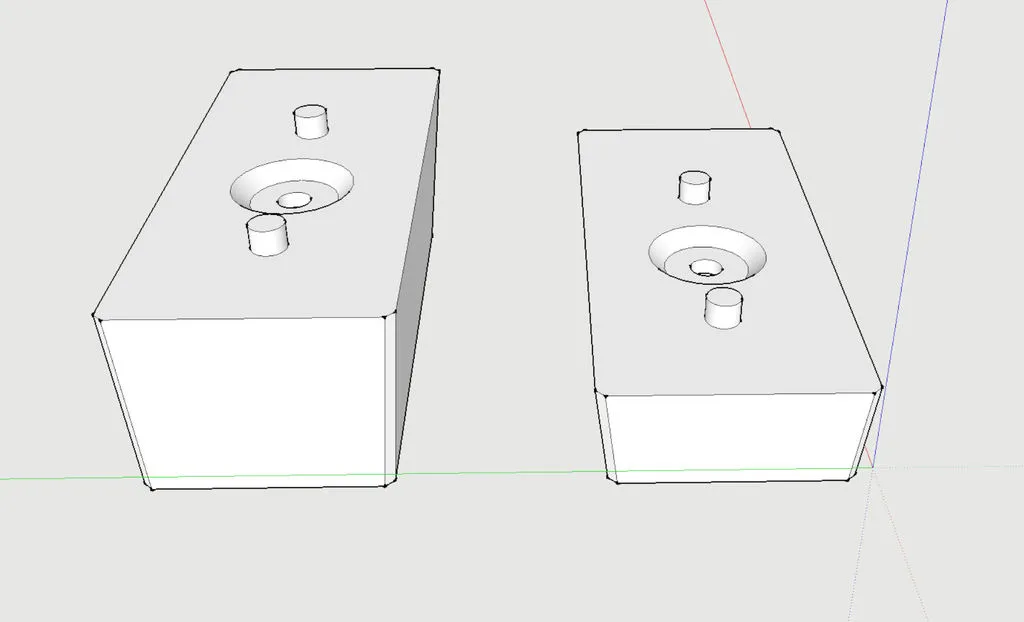

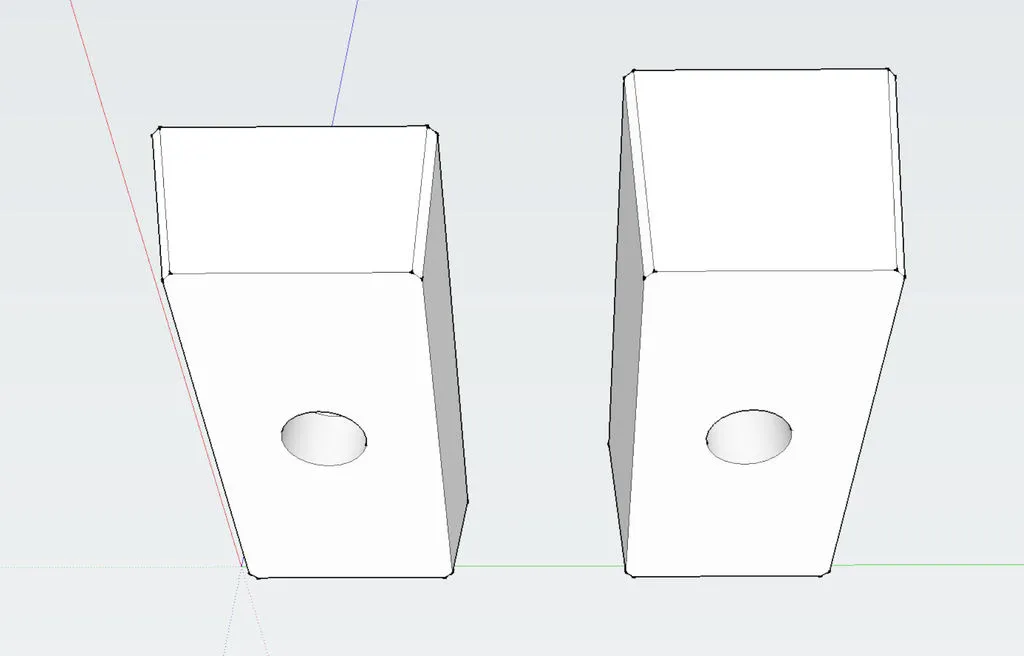

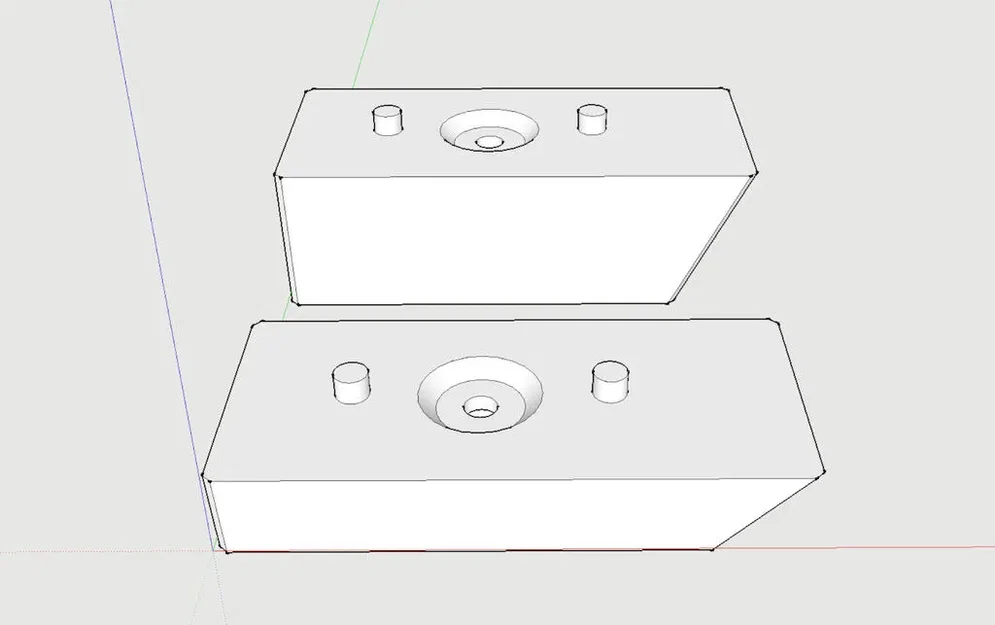

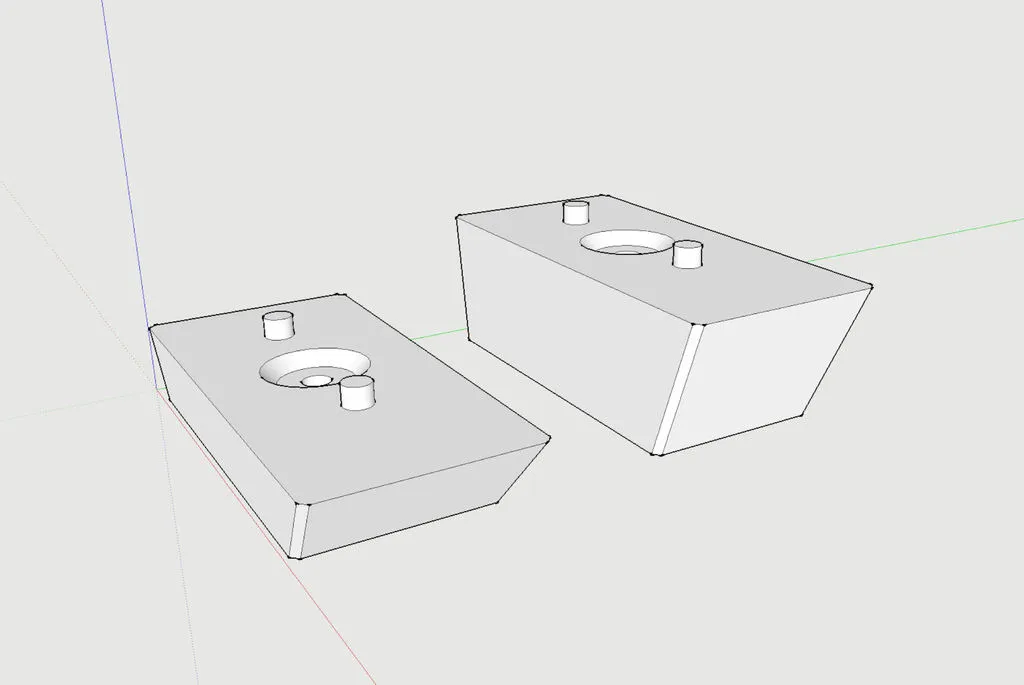

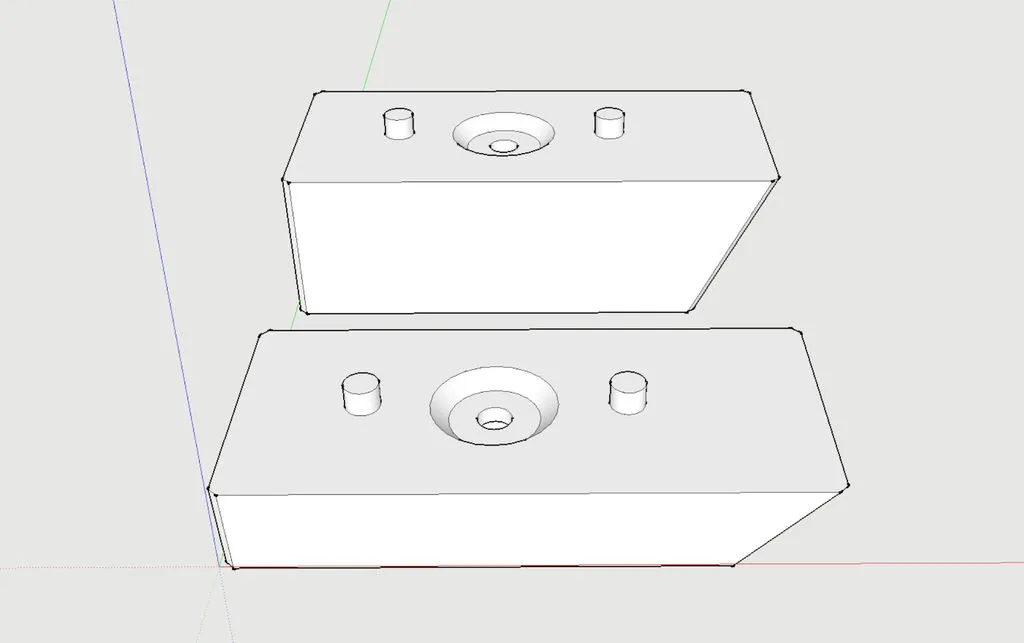

Như thường lệ, tôi đã đính kèm tệp Sketchup cho những ai muốn sửa đổi. Có hai chân được hiển thị trong bản vẽ. Chân nhỏ hơn là phiên bản của tôi về chân hộp gốc, và nó có thể hữu ích cho những người chỉ cần thay thế một chân gốc.

...Và, vâng: Tôi vẫn chưa có thời gian để gỡ bỏ lớp phim bảo vệ khỏi bên hông kính của tôi!

Vậy là hôm nay chỉ có vậy. Vấn đề đã được giải quyết!
