Cán cầm linh hoạt cho máy quay Sony PMW-500

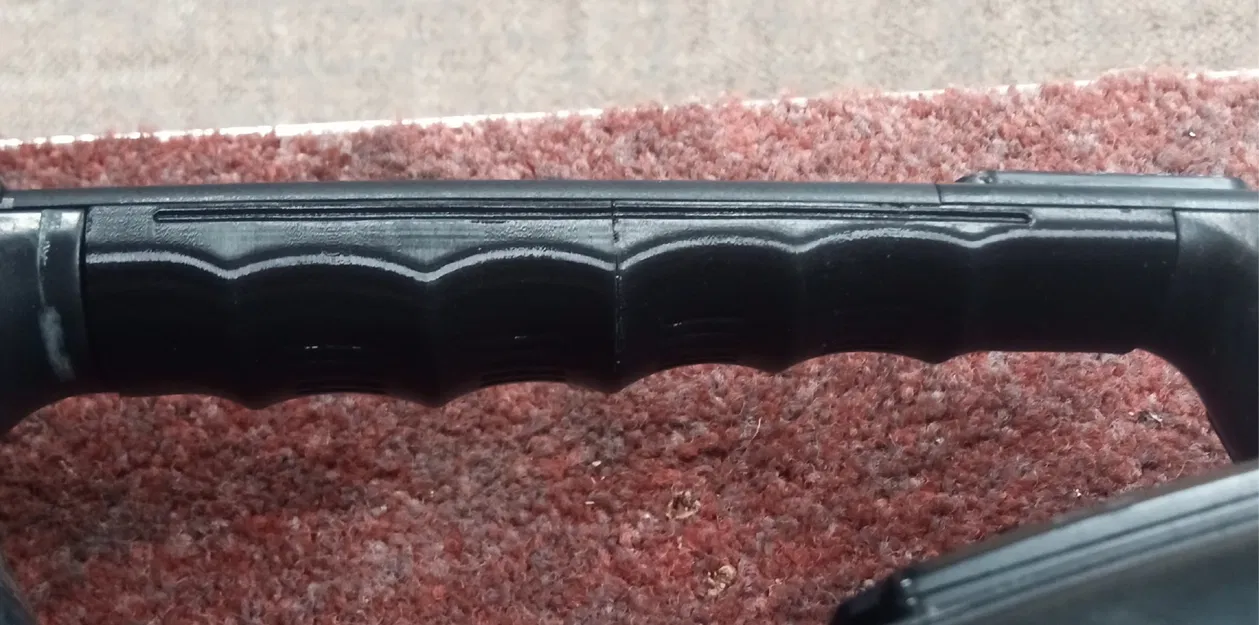

Phần thay thế (CẦM CHO MÁY QUAY) cho camera Sony PMW-500 ENG. Được in bằng filament linh hoạt.

Các nhiếp ảnh gia ENG là một nhóm khá thô bạo, và các bộ phận của camera của họ cuối cùng sẽ bị hỏng. Các thành phần tay cầm khác nhau là một tổn thất khá phổ biến. Thật không may, các nhiếp ảnh gia cũng có xu hướng làm mọi thứ tồi tệ hơn bằng cách “sửa chữa” nó bằng băng dính. Dư lượng từ băng dính là thứ thường phá hủy bộ phận cụ thể này.

Chi phí của bộ phận OEM: $43

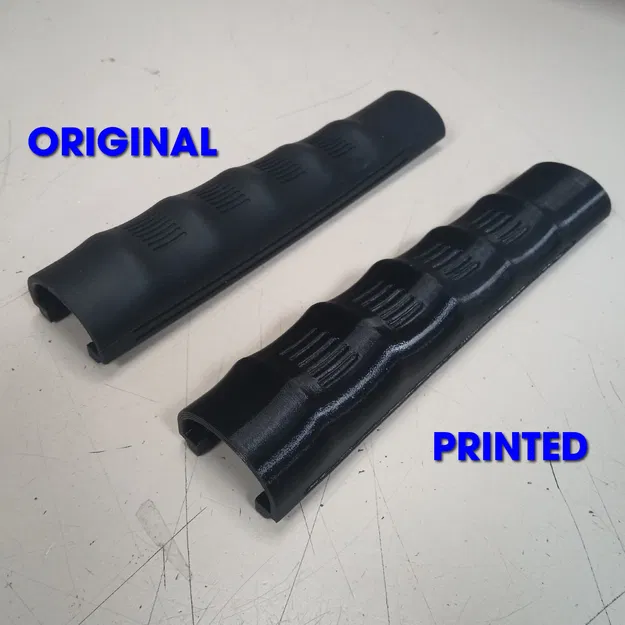

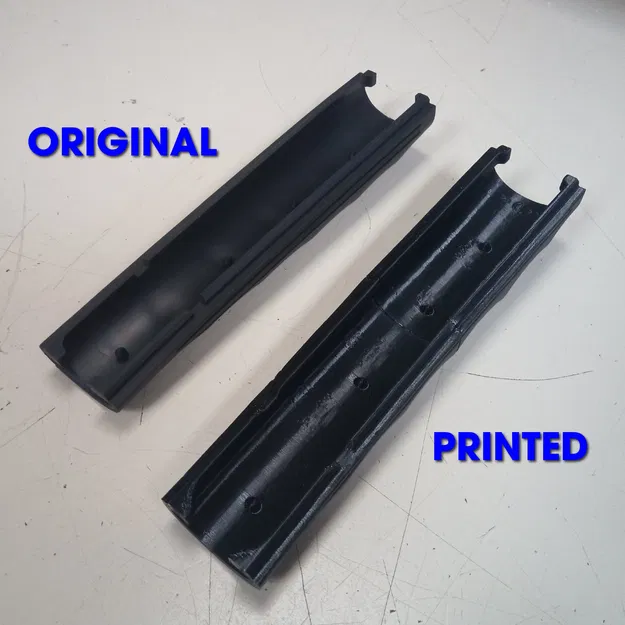

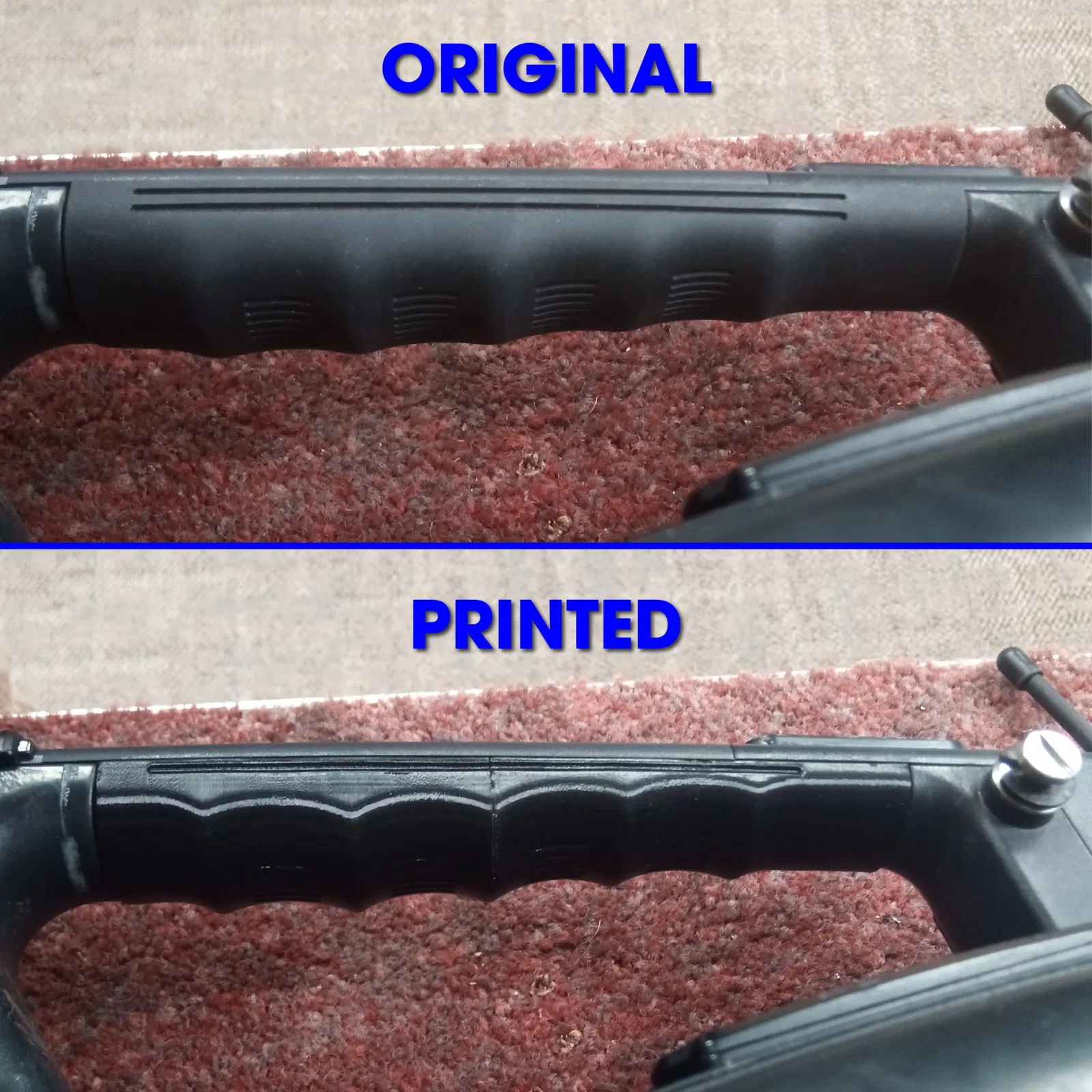

Các rãnh đã được thay đổi về mặt thẩm mỹ, và có một sự khác biệt nhỏ trong hình dạng tay. Ngoài ra, bộ phận này về cơ bản giống như bộ phận gốc, nếu có thể chỉ cứng hơn một chút do vật liệu cụ thể mà tôi đã sử dụng.

Có hai cách khác nhau mà bạn có thể in cái này. Theo ý kiến của tôi, phương pháp đầu tiên được nêu dưới đây là dễ nhất. Bạn hãy tự đánh giá.

HƯỚNG DẪN (HAI MẢNH):

Tôi rất khuyên bạn nên in cái này thành hai nửa riêng biệt. Mô hình hoàn chỉnh được bao gồm để tham khảo.

In mỗi nửa (các tệp .stl riêng lẻ được cung cấp) với đầu lớn hơn làm đáy. Chúng đủ ngắn để giữ ổn định miễn là mức Z của bạn được hiệu chỉnh đúng. Nếu bạn vẫn lo lắng, hãy thêm một viền với khoảng cách tách khá chặt. Bạn sẽ cần phải gỡ bỏ nó sau này, nhưng đó có thể là một sự đánh đổi nhỏ. Tùy bạn.

Bạn sẽ cần phải dán siêu keo các nửa lại với nhau. Nếu bạn chưa dán FLEX trước đây, hãy thử nghiệm trước với bất kỳ loại keo nào bạn dự định sử dụng. Loại keo tôi thường dùng là Loctite Professional Liquid (không phải gel), và nó hoạt động rất tốt trên thương hiệu TPU của tôi (Overture). Hãy cảnh giác rằng do độ mịn của vật liệu, loại keo siêu đặc biệt đúng sẽ khô gần như ngay lập tức. Sẽ không có cơ hội điều chỉnh, vì vậy hãy căn chỉnh đúng ngay từ lần đầu tiên.

CÀI ĐẶT IN (HAI MẢNH):

• Hỗ trợ cần thiết: KHÔNG
• Brim cần thiết: KHÔNG, nhưng được khuyến nghị
• Đầu phun: 0.4mm
• Chiều cao lớp & chiều cao lớp đầu tiên: 0.16mm
• Đường viền: 2
• Các lớp đặc ở trên & dưới: 5-6
• Đổ đầy: Concentric @ 100% độ dày
• Mẫu đổ đầy trên: Concentric

ĐỀ XUẤT FLEX (Thương hiệu Overture Black TPU):

• Tránh cắt đường viền: Đã bật
• Vị trí đường nối: Gần nhất
• Tốc độ đường viền: 30mm/s
• Tốc độ đổ đầy: 45mm/s
• Chiều dài thu hồi: 0

Chúc may mắn!

HƯỚNG DẪN (MỘT MẢNG):

Tiến hành cẩn thận. KHÔNG DÀNH CHO NGƯỜI MỚI BẮT ĐẦU.

In cái này như một phần hoàn chỉnh là khả thi, nhưng không dành cho những người yếu tim. Tôi chỉ có thể khuyến nghị thử điều này nếu cả bạn và máy in của bạn đều rất thoải mái làm việc với FLEX.

Cũng giống như phương pháp được mô tả ở trên, mô hình sẽ cần được cắt đứng thẳng, ở đầu lớn hơn. In cái này phẳng là hoàn toàn không thực tế với FLEX do lượng hỗ trợ cần thiết (bề mặt bên trong cần phải vừa vặn với tay cầm camera một cách chính xác, vì vậy việc thay đổi mô hình để loại bỏ hỗ trợ không phải là một lựa chọn). Thành thật mà nói, tôi thậm chí không chắc có thể in cái này phẳng như một mảnh, và tôi không sẵn lòng tìm hiểu.

Trong hướng đúng, phần này cao 137mm, làm cho sự ổn định trở thành một mối quan tâm lớn một chút sau điểm giữa. Để giúp phần nào với điều này, tôi khuyến nghị sử dụng cùng các cài đặt như đã nêu ở trên, với các thay đổi sau.

CÀI ĐẶT IN (MỘT MẢNG):

• Brim cần thiết: CÓ Chiều rộng: 3-5mm Khoảng cách tách: 0.04mm
• Tốc độ đường viền: 25mm/s
• Tốc độ đổ đầy: 35mm/s
• Tốc độ di chuyển: 100mm/s

Việc làm cho viền gần như vậy thực sự kết hợp nó với lớp dưới cùng. Điều này có thể rất cần thiết nếu bạn không muốn nó rời khỏi giường. Bạn sẽ phải cắt viền đi, nhưng đó không phải là vấn đề lớn. Giảm tốc độ giúp giảm thiểu lượng rung lắc khi bản in gần đến đỉnh. Đây là FLEX, tuy nhiên, vì vậy nó sẽ rung lắc càng cao càng tốt.

Ít nhất, lẽ ra đã như vậy. Tôi đã rời đi chỉ trong vài phút. Với chưa đến 10% còn lại, sợi filament đã trượt khỏi cuộn và bị mắc kẹt, khiến bản in thất bại. Nếu cấu hình của tôi được bố trí tốt hơn để phù hợp với các bản in cao hơn, tôi tự tin rằng nó sẽ thành công đến cuối.

Bạn có thể không gặp những vấn đề này nếu máy in của bạn sang trọng hơn của tôi (Prusa MINI+), nhưng tôi có những gì tôi có và cố gắng làm tốt nhất có thể. Mọi thứ vẫn thường hoạt động tốt hơn là không. Đây chỉ không phải là một trong những lần đó.

Chúc bạn may mắn! bạn sẽ cần điều đó…
