Bảng LED RGB 8x8 cho dự án DIY

Demo video: https://www.youtube.com/watch?v=3CbmtAMRwLA&t=8s

11/27/2018 -- Tôi vừa thêm tệp .scad mà tôi đã sử dụng cho điều này. Tôi chưa làm cho nó hoạt động với trình tùy chỉnh nhưng nó nên hoạt động.

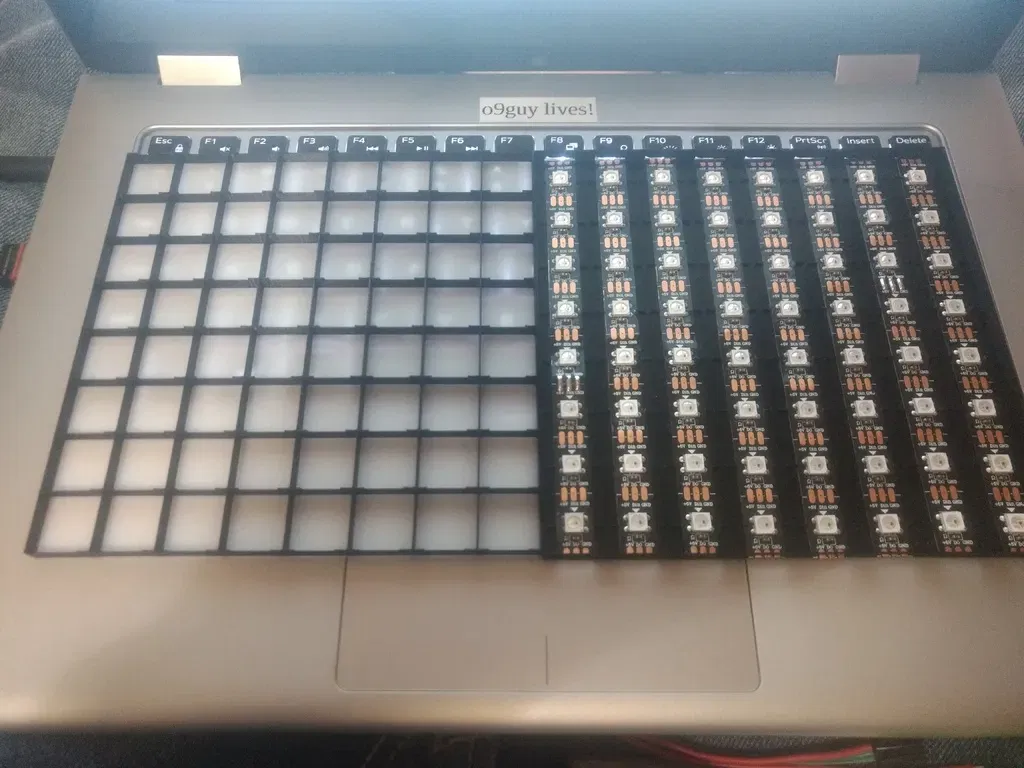

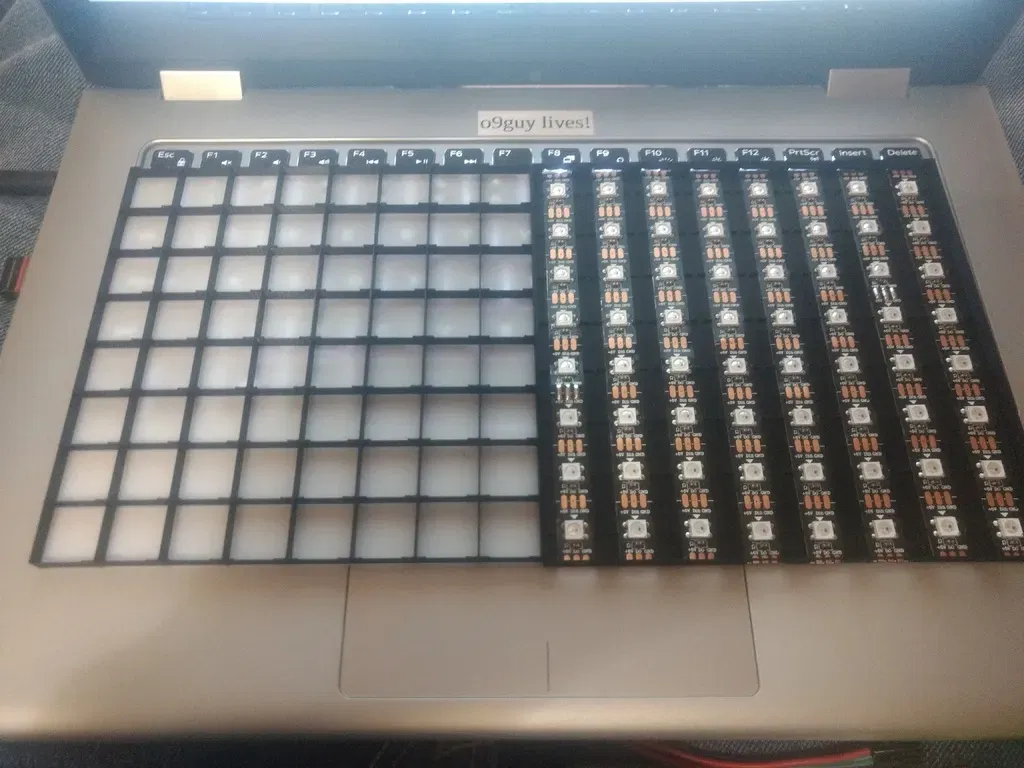

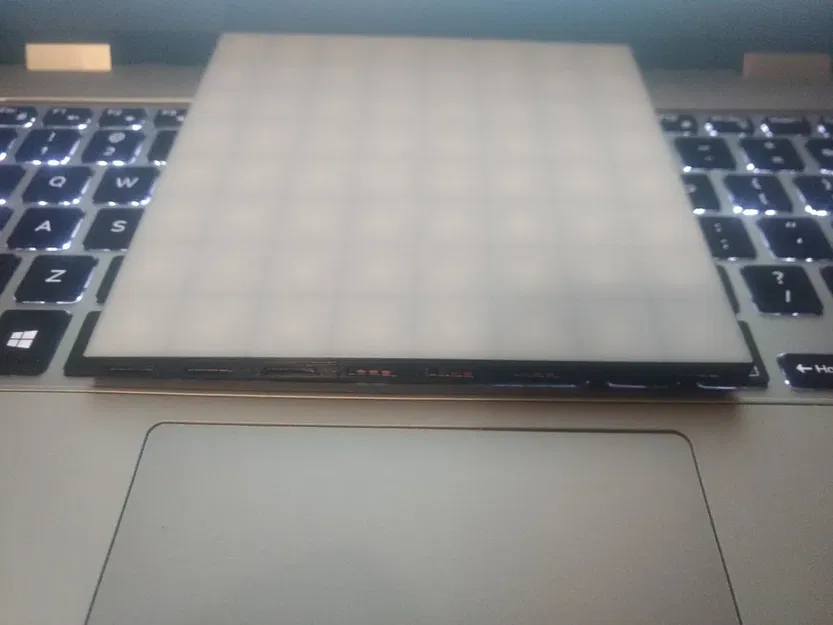

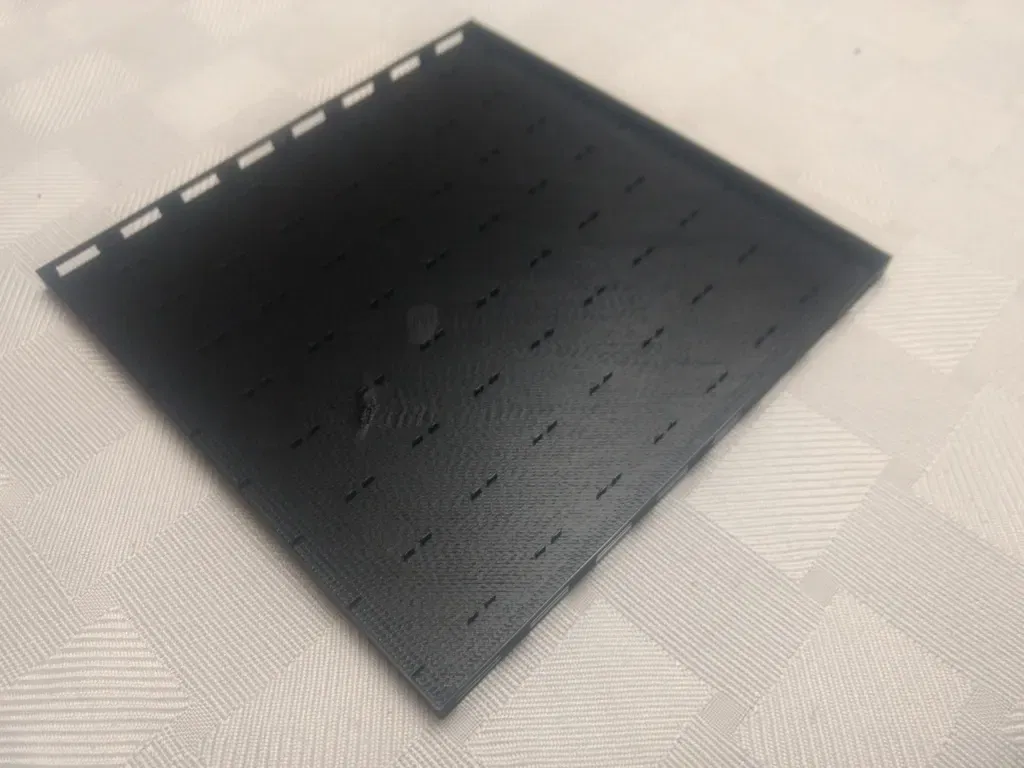

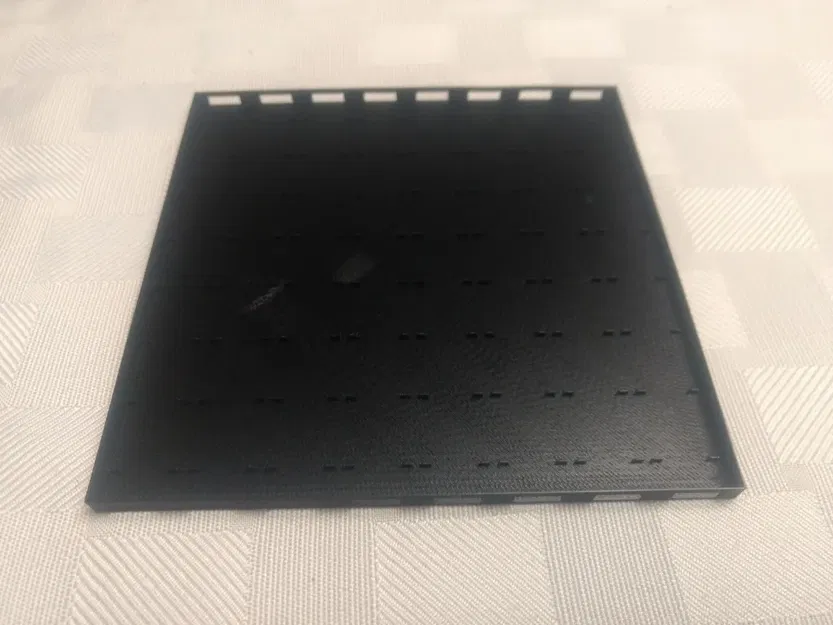

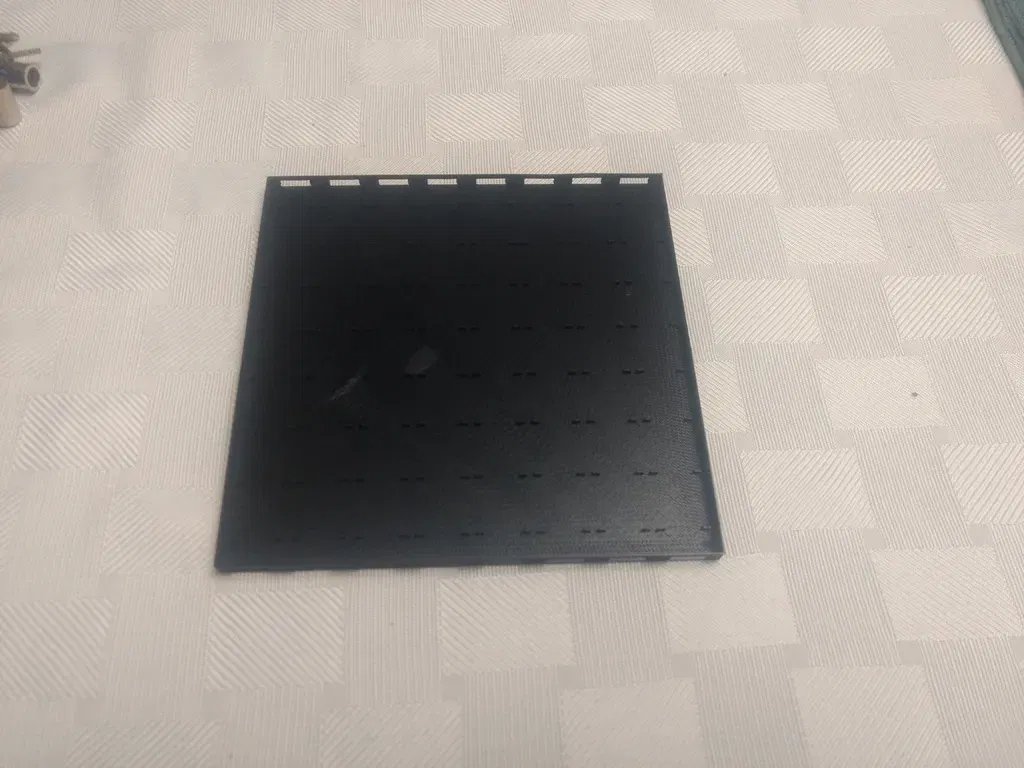

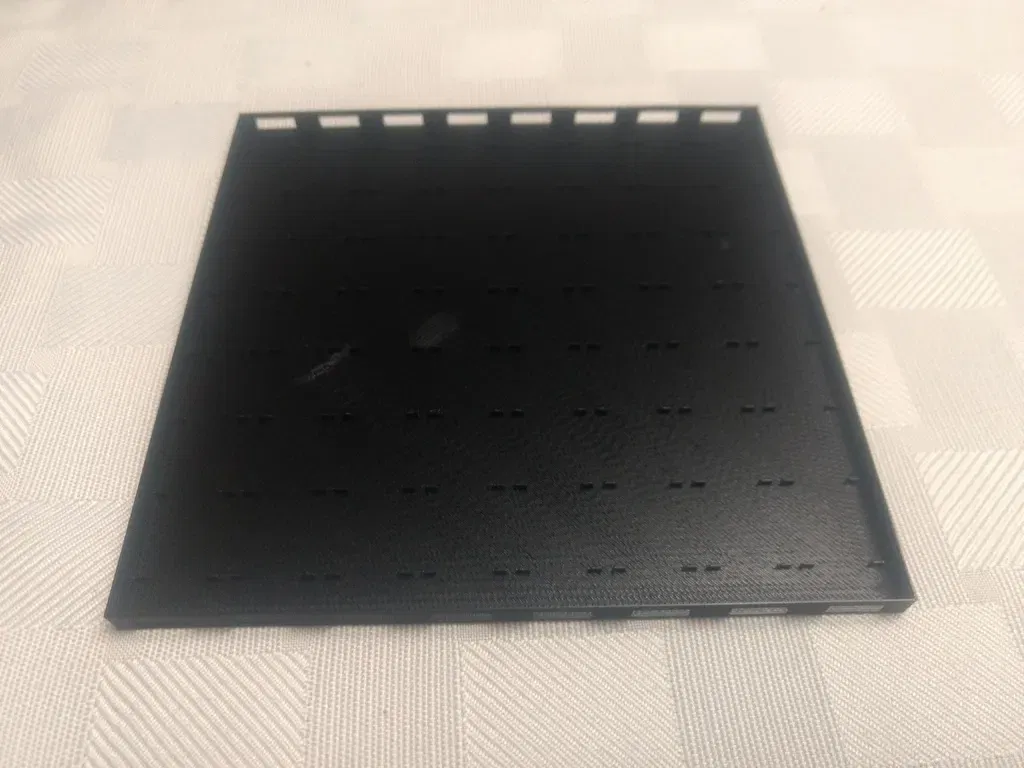

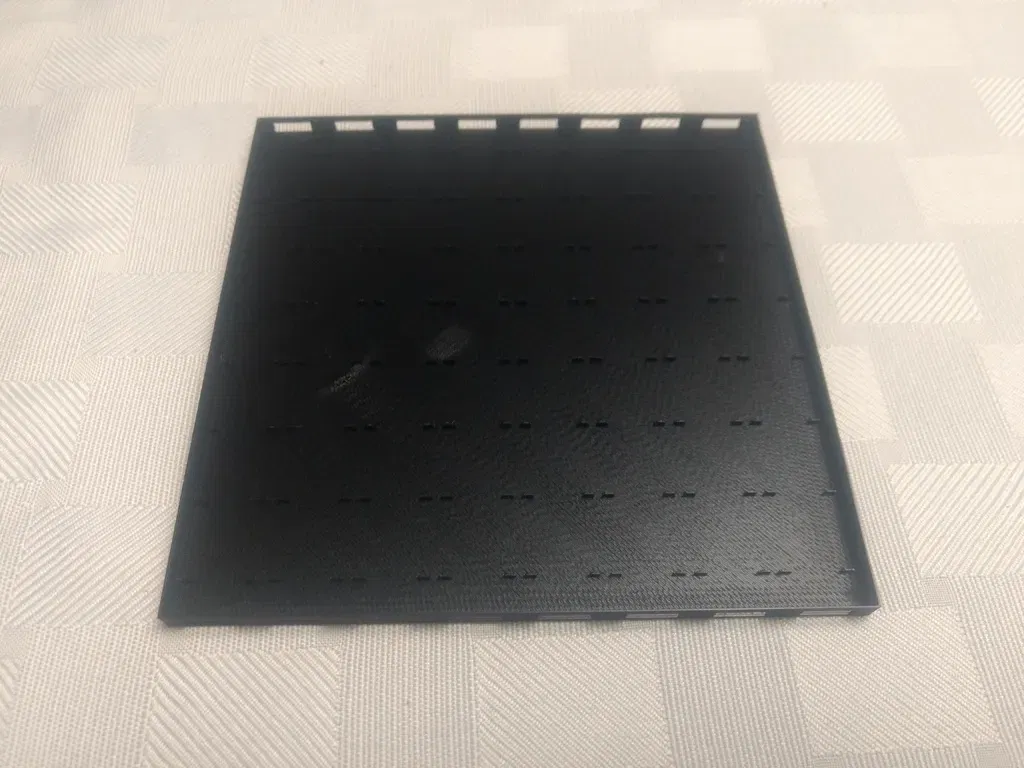

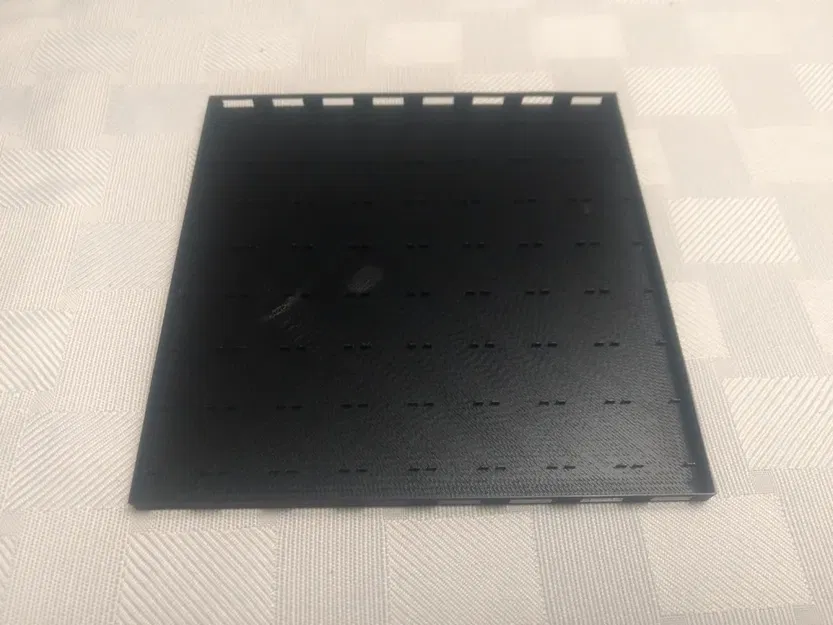

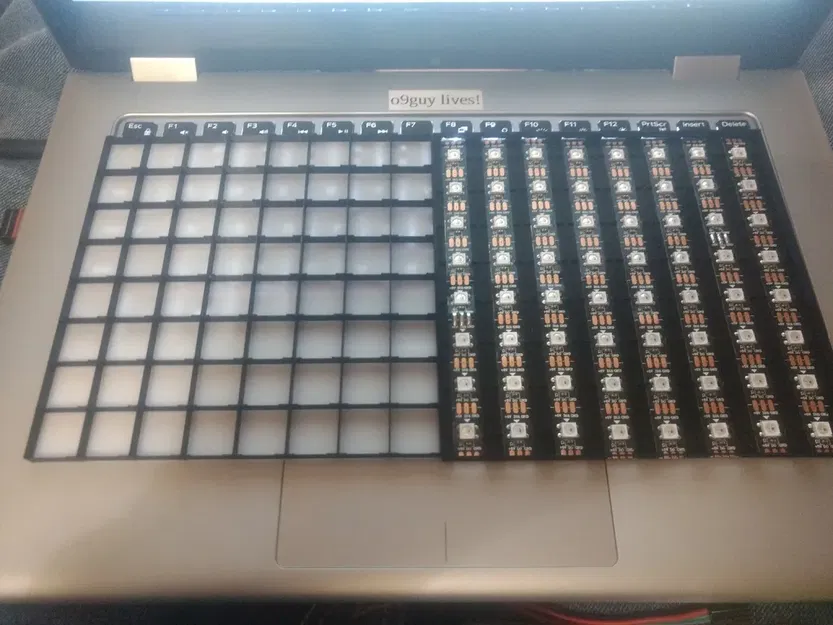

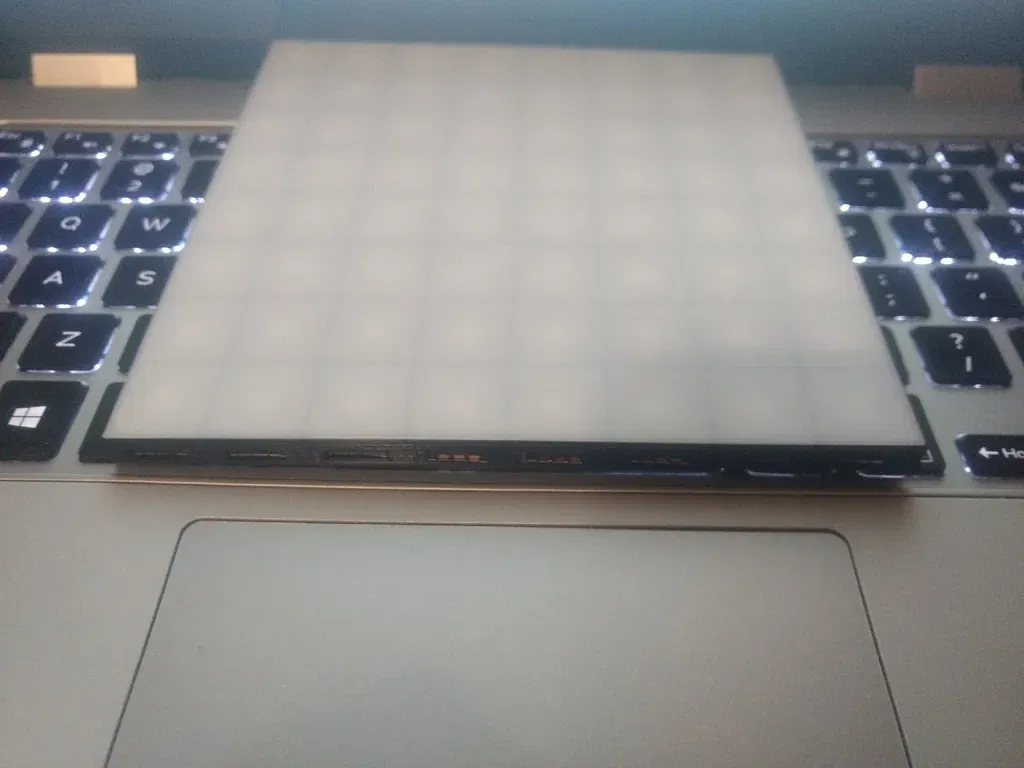

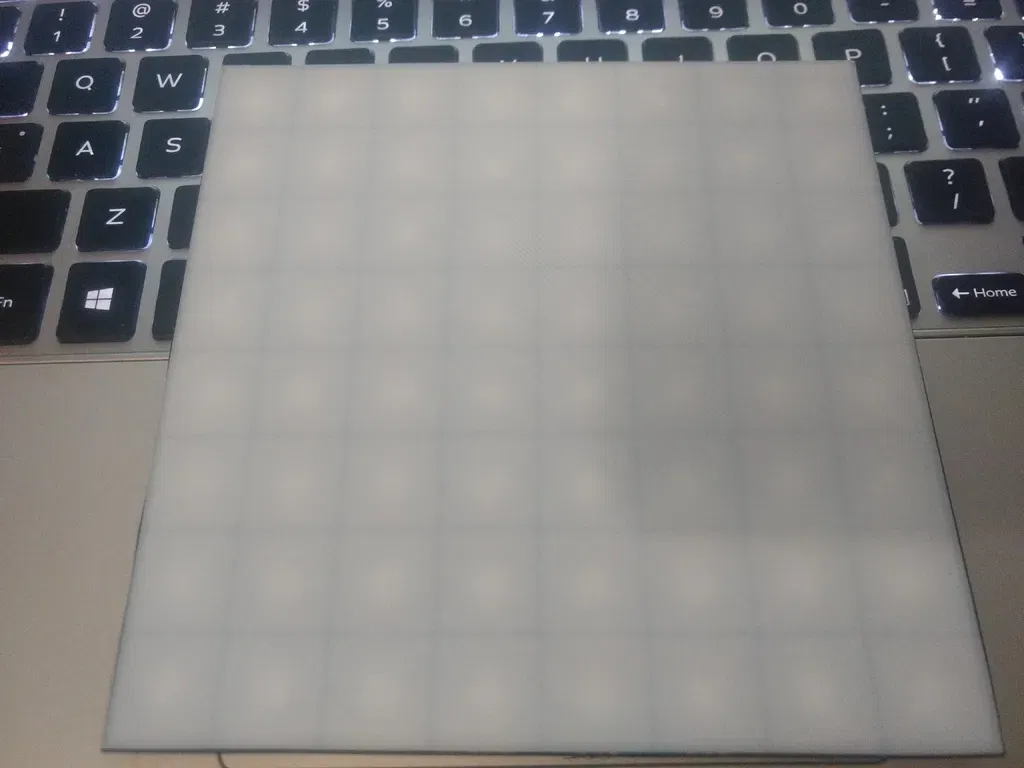

Tôi vừa thêm phần đế mà tôi đã đặt các dải LED vào và độ vừa vặn thật tuyệt vời. Tôi cũng đã thêm hình ảnh và một video. Tệp .STL mới là cả hai mảnh. Tôi sẽ tách chúng ra và thêm tệp .scad trong tương lai. Tôi đang điều khiển nó bằng một arduino và một số mã đơn giản. Tôi sẽ chuyển đổi điều này thành một đơn vị wifi ESP8266 sớm.

Điều này RẤT nhiều là một thứ đang trong quá trình tiến triển. Tôi rất khuyên bạn nên chờ đợi cho đến khi nó hoàn thành vì tôi sẽ thay đổi mọi thứ khi tôi mắc lỗi.

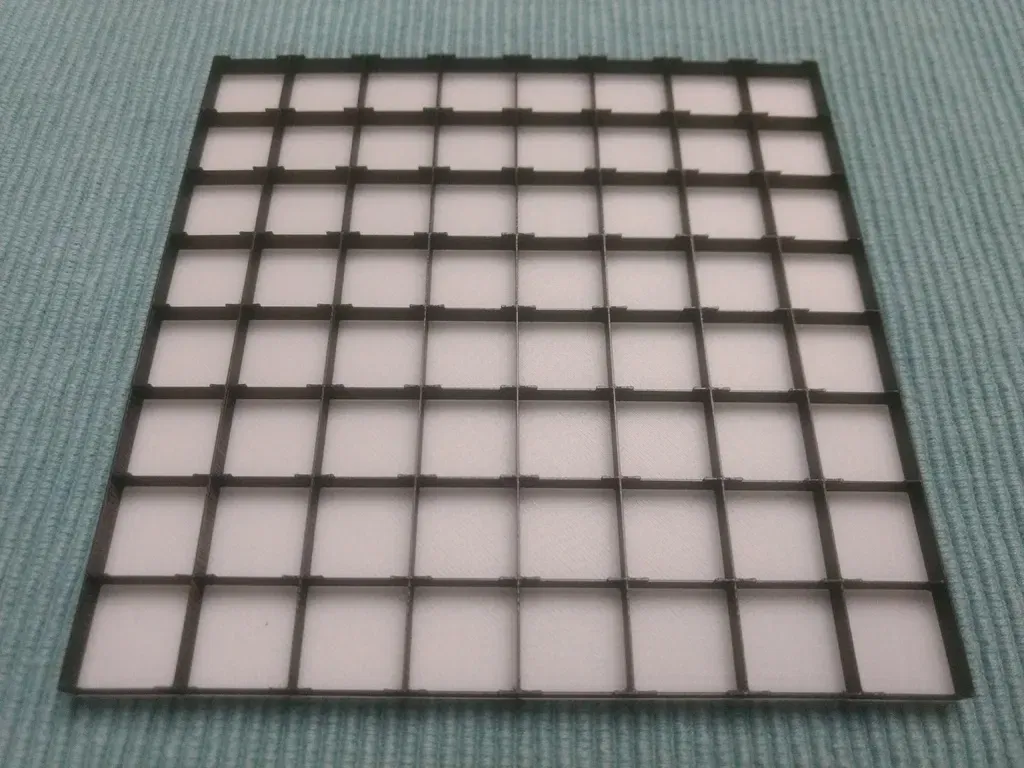

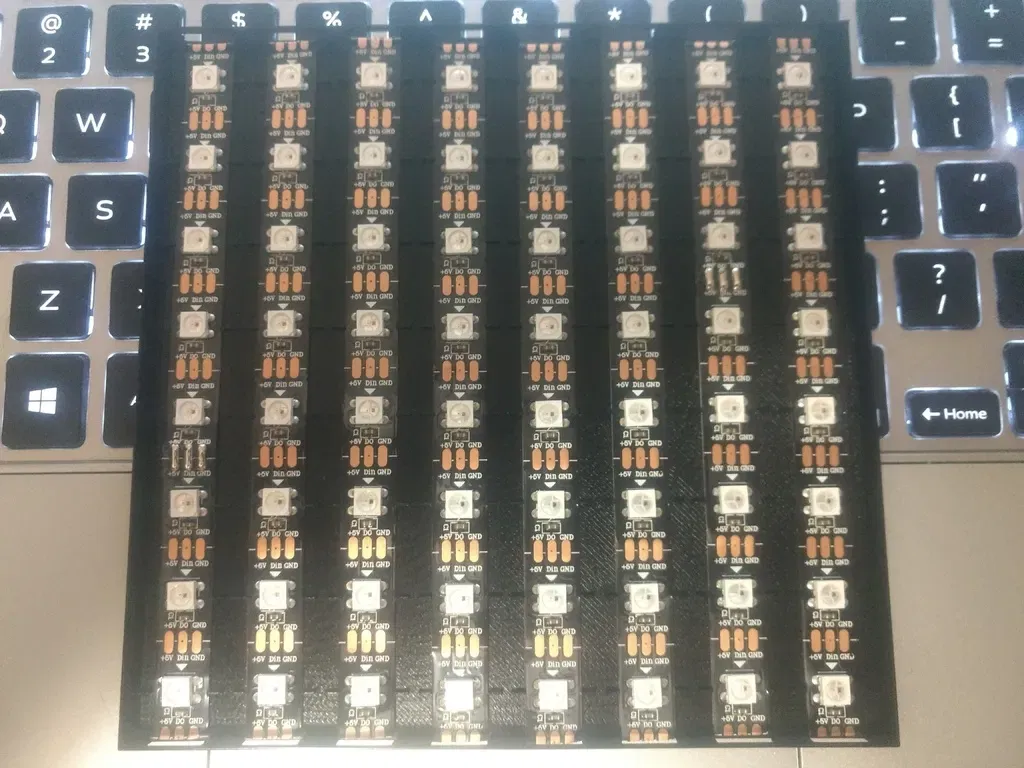

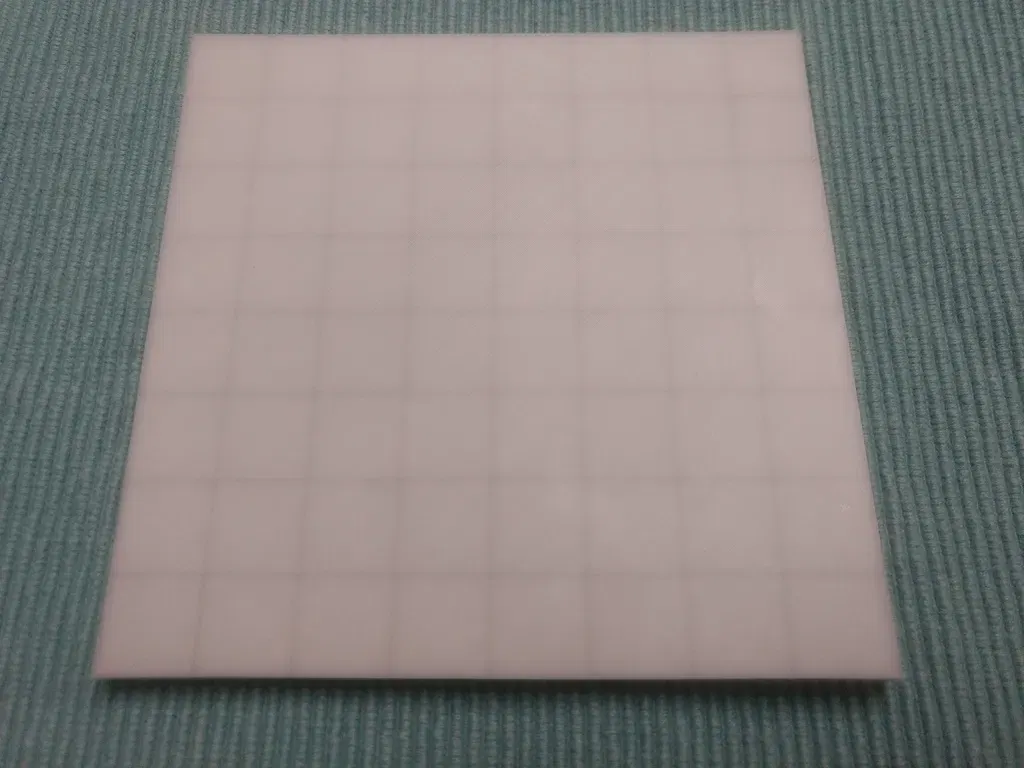

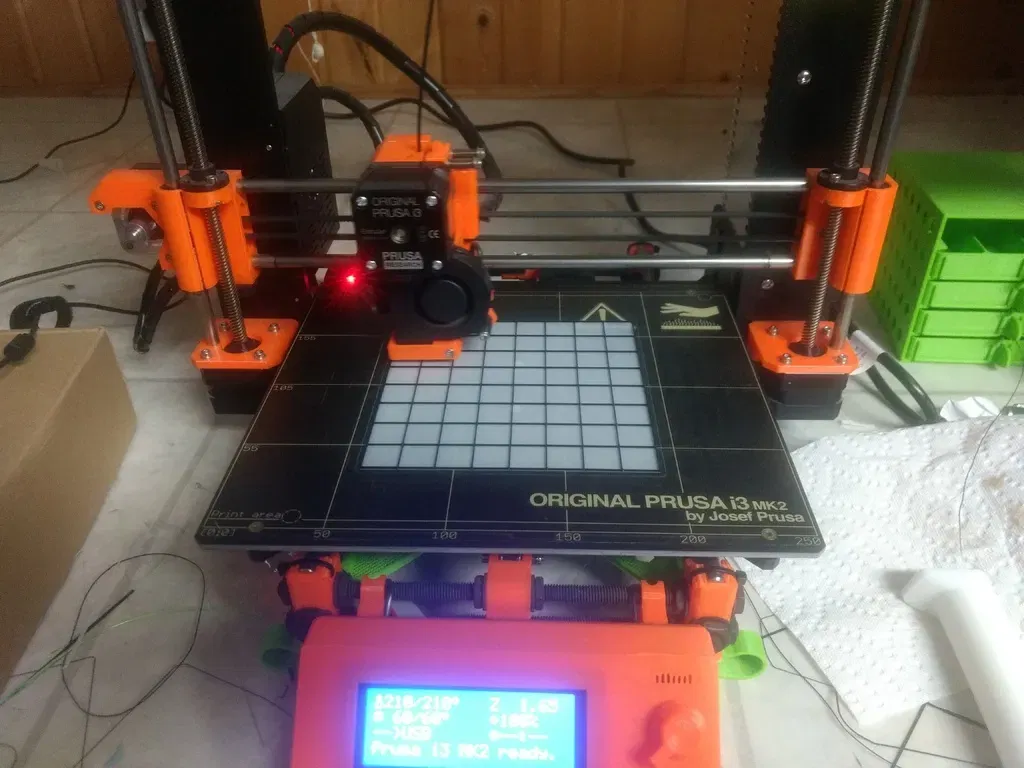

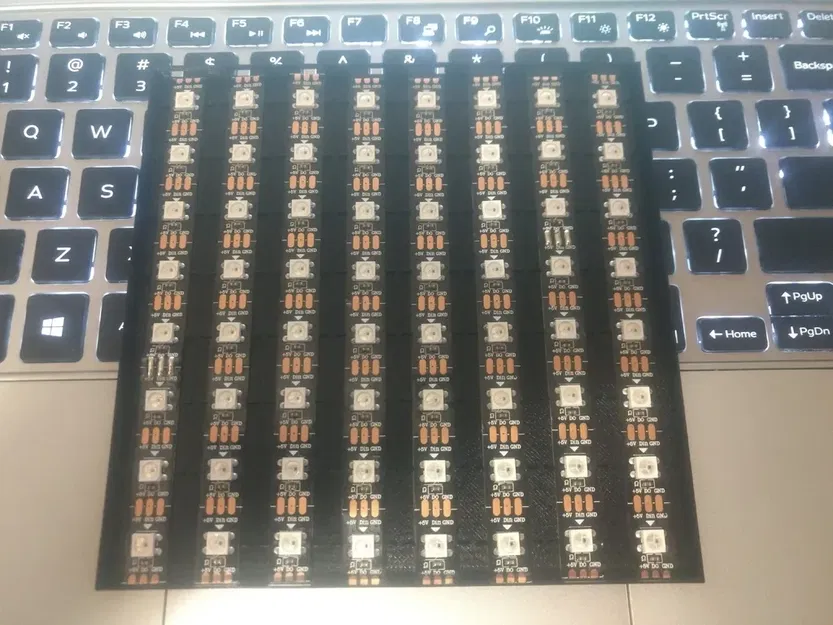

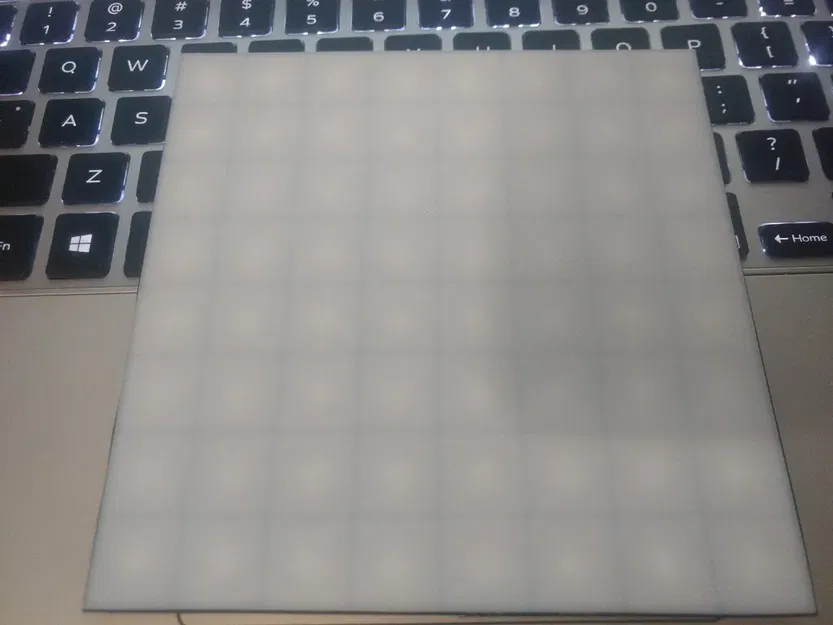

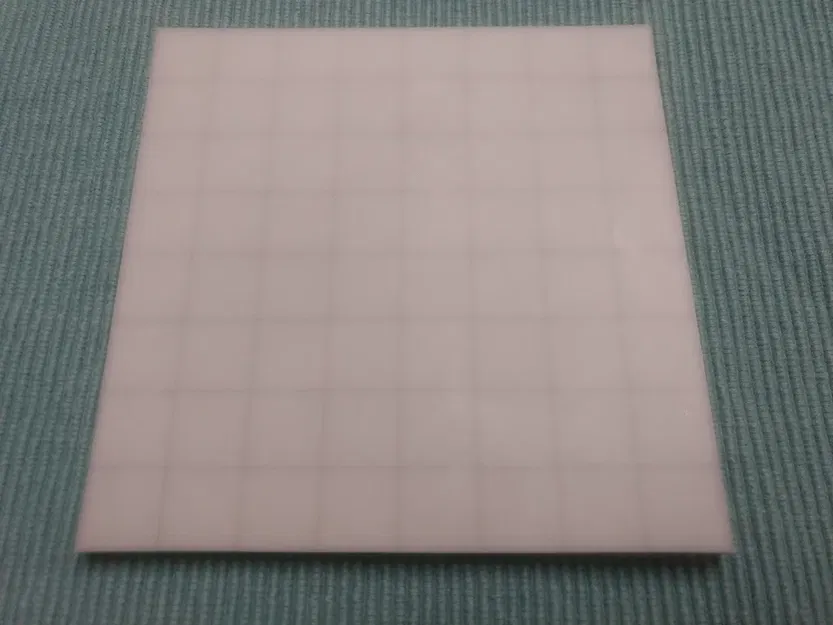

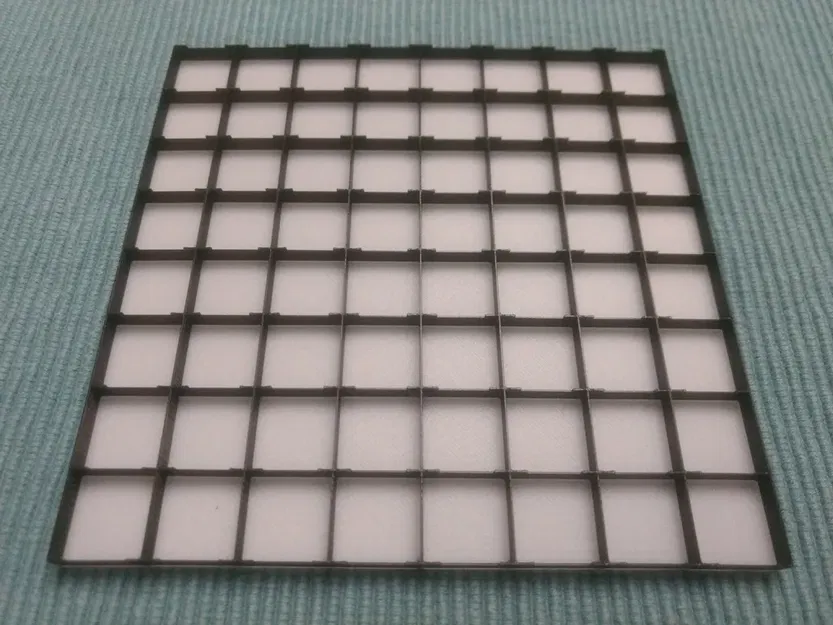

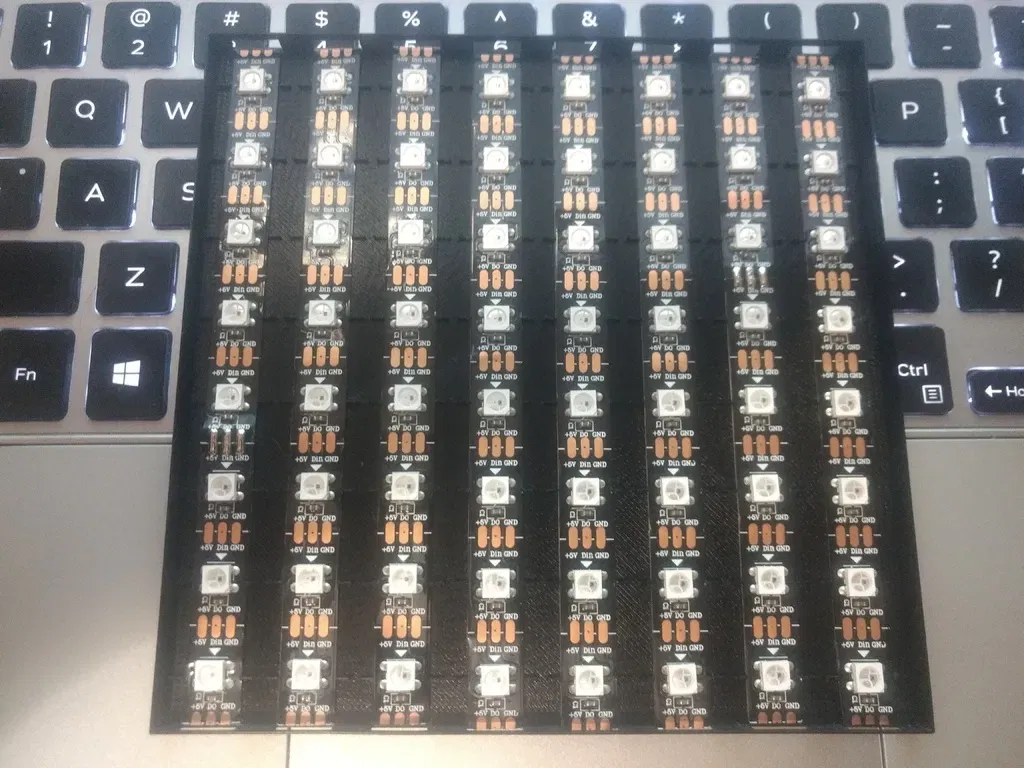

Tôi đang cố gắng tạo một lưới 8x8 với các LED RGB. Tôi đang sử dụng dải LED RGB mà bạn có thể mua từ Amazon (https://www.amazon.com/gp/product/B01CDTEJBG/). Ý tưởng là in mặt với màu trắng trong suốt và các lưới với màu đen để bạn không có quá nhiều màu bị lem giữa các ô. Tôi sẽ cắt các dải thành 8 LED và nối chúng lại -- sẽ có thêm thông tin về điều đó.

Tôi có thể sẽ cấp nguồn cho điều này bằng một bảng wifi ESP8266 mà tôi có.

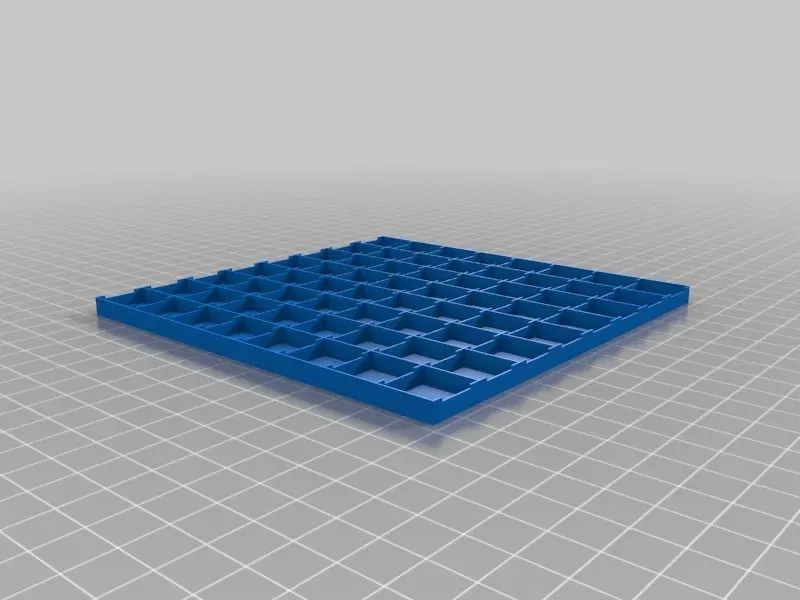

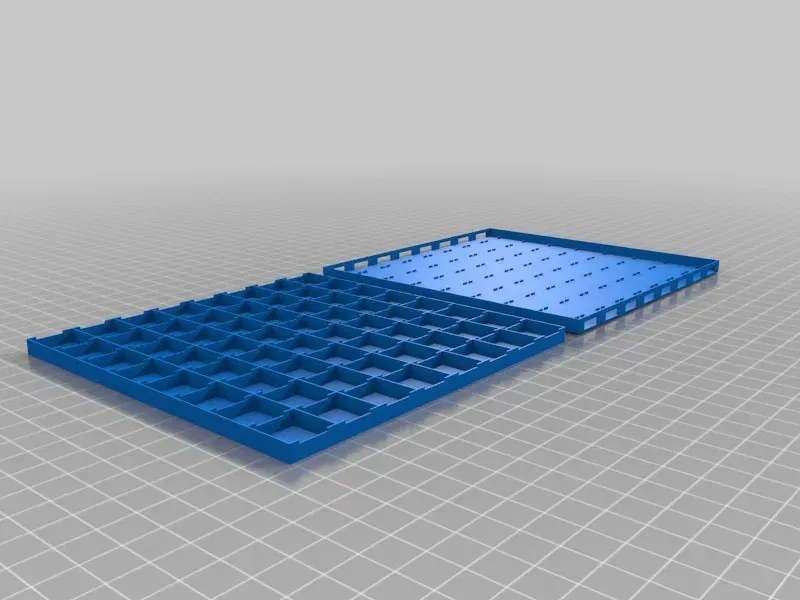

Thiết kế được thực hiện trong OpenSCAD. Cố gắng bố trí các hình dạng trong CAD truyền thống không hoạt động tốt với tôi. Với OpenSCAD, tôi có thể điều chỉnh số lượng ô X-Y, độ dày của 'bộ khuếch tán', chiều cao của các ô, chiều rộng của các ô, cũng như chiều rộng cho dải LED để nằm vào. Tất cả những điều này có thể được điều chỉnh và tái tạo cho đến khi tôi hài lòng.

Tôi sẽ thêm một tấm lưng mà các LED sẽ dính vào để tôi có thể bố trí chúng và hàn chúng lại với nhau.
