Giá đỡ ADXL345 cho Hemera để hiệu chỉnh tự động Input Shaper

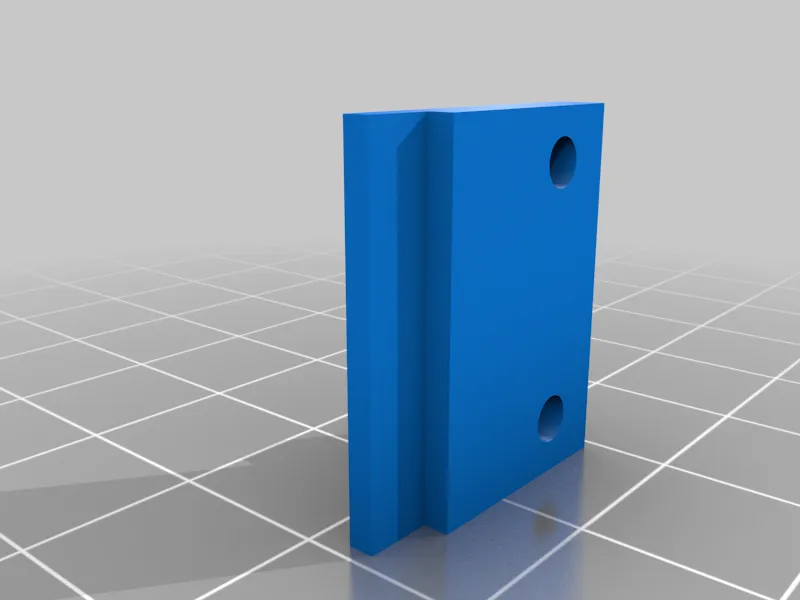

Simple ADXL345 mount mà tôi thiết kế cho e3d Hemera, với mục đích chạy bộ định hình đầu vào để loại bỏ hiện tượng cộng hưởng (ghosting). Tệp Open SCAD được bao gồm nếu bạn cần thực hiện điều chỉnh (vui lòng remix nếu bạn làm như vậy).

Vật liệu cần thiết:

• Cảm biến ADXL345. Tôi đã mua một bộ 3 cái trên Amazon với giá 11 đô la. https://www.amazon.com/gp/product/B08HLP1MPY/- 2 ốc vít đầu lục giác M3x4mm

• 1 ốc vít đầu lục giác M3x8, + vòng đệm (.8-1mm)

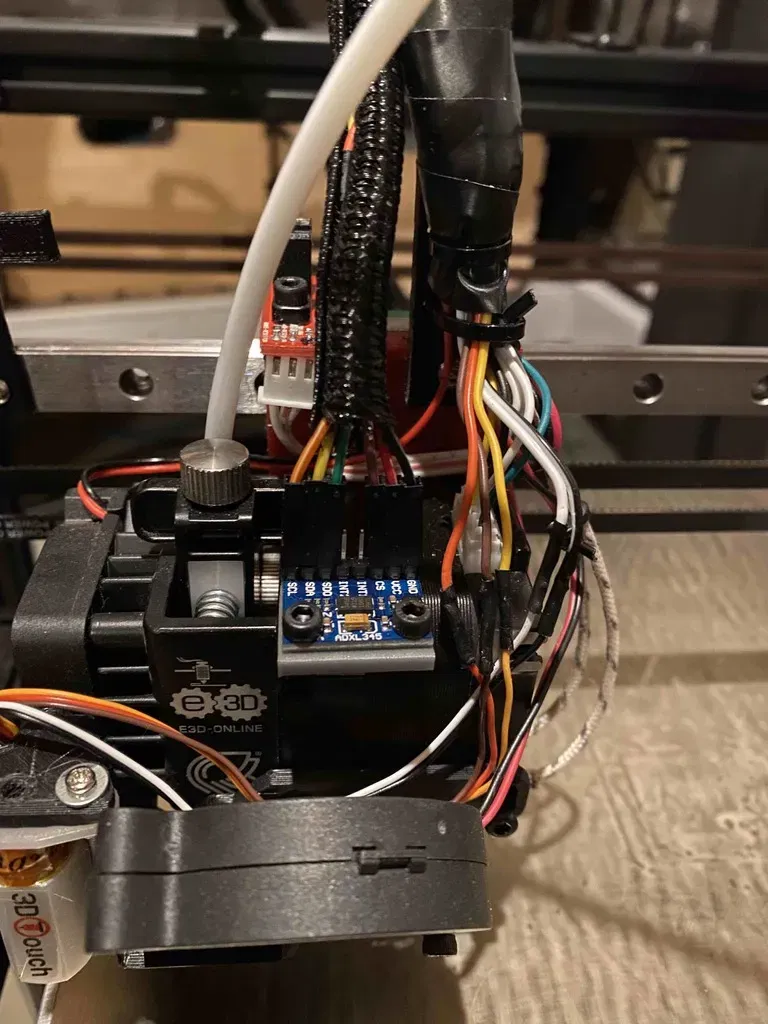

• Dây cái Dupont. Tôi đã cắt 6x đầu pin cái làm đôi, hàn với dây 26 awg để kéo dài dây, và kết nối ADXL345 và Rasp Pi theo hướng dẫn) https://www.amazon.com/EDGELEC-Breadboard-1pin-1pin-Connector-Multicolored/dp/B07GD312VG/Gắn ADXL345 với hai ốc vít m3x4mm. Nó sẽ gần với các thành phần SMD nhưng nếu khoảng cách lỗ vít của bạn đúng, chúng sẽ vừa vặn. Kiểm tra kỹ rằng nó không chạm vào bất kỳ mối hàn nào sau khi siết chặt - bạn không muốn làm ngắn mạch các thành phần của mình.

  Điều chỉnh screw_pos_1 với Customizer và in lại nếu ốc vít của bạn không vừa. (Tôi khuyên nên tăng hoặc giảm 0.25mm)

  Khi bạn đã gắn AXL345, hãy làm theo hướng dẫn ở đây để kết nối dây và sau đó cấu hình Klipper: https://www.klipper3d.org/Measuring\_Resonances.html#input-shaper-auto-calibration

  Cài đặt in

Máy in:

Core XY

Rafts:
