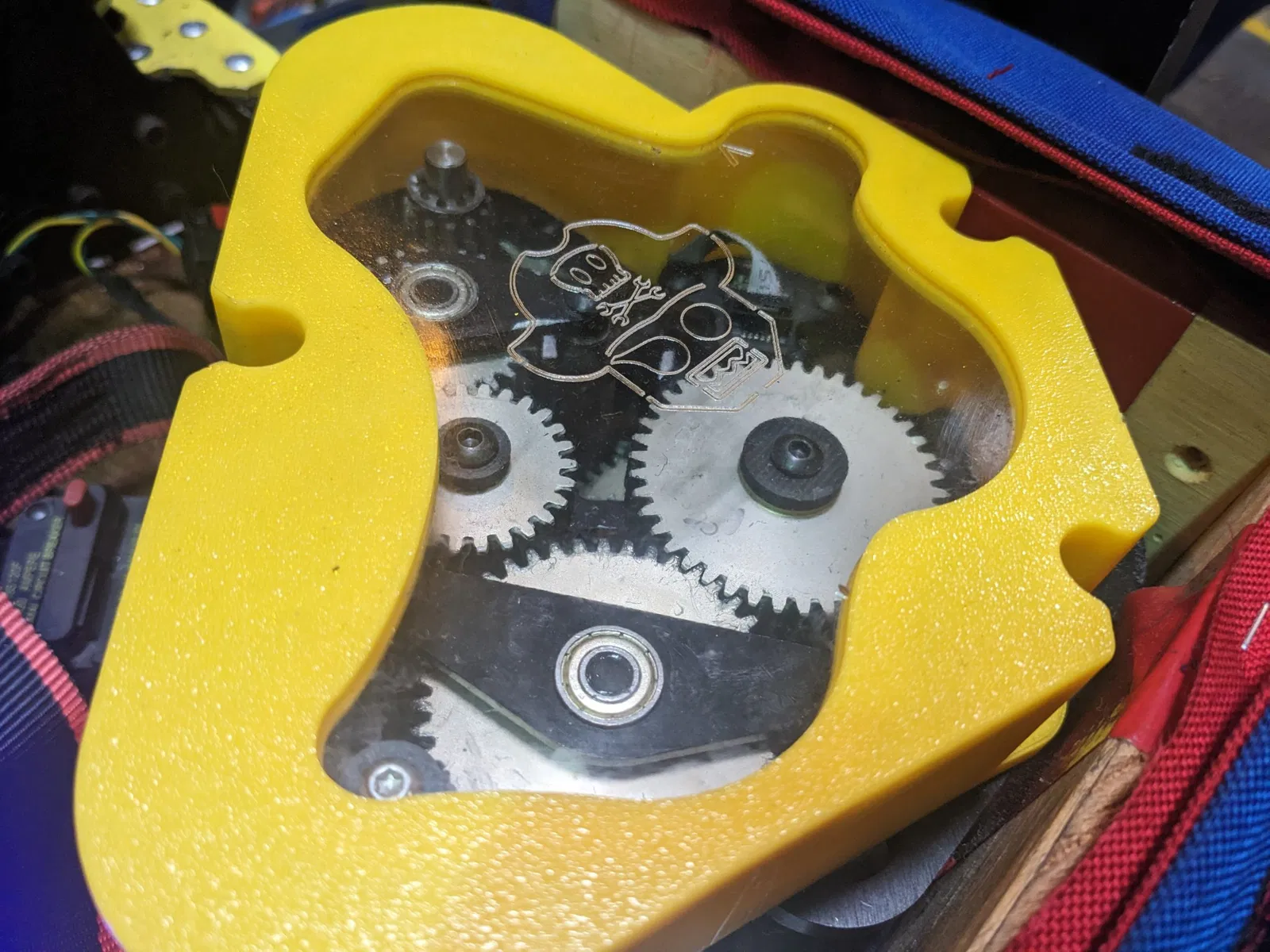

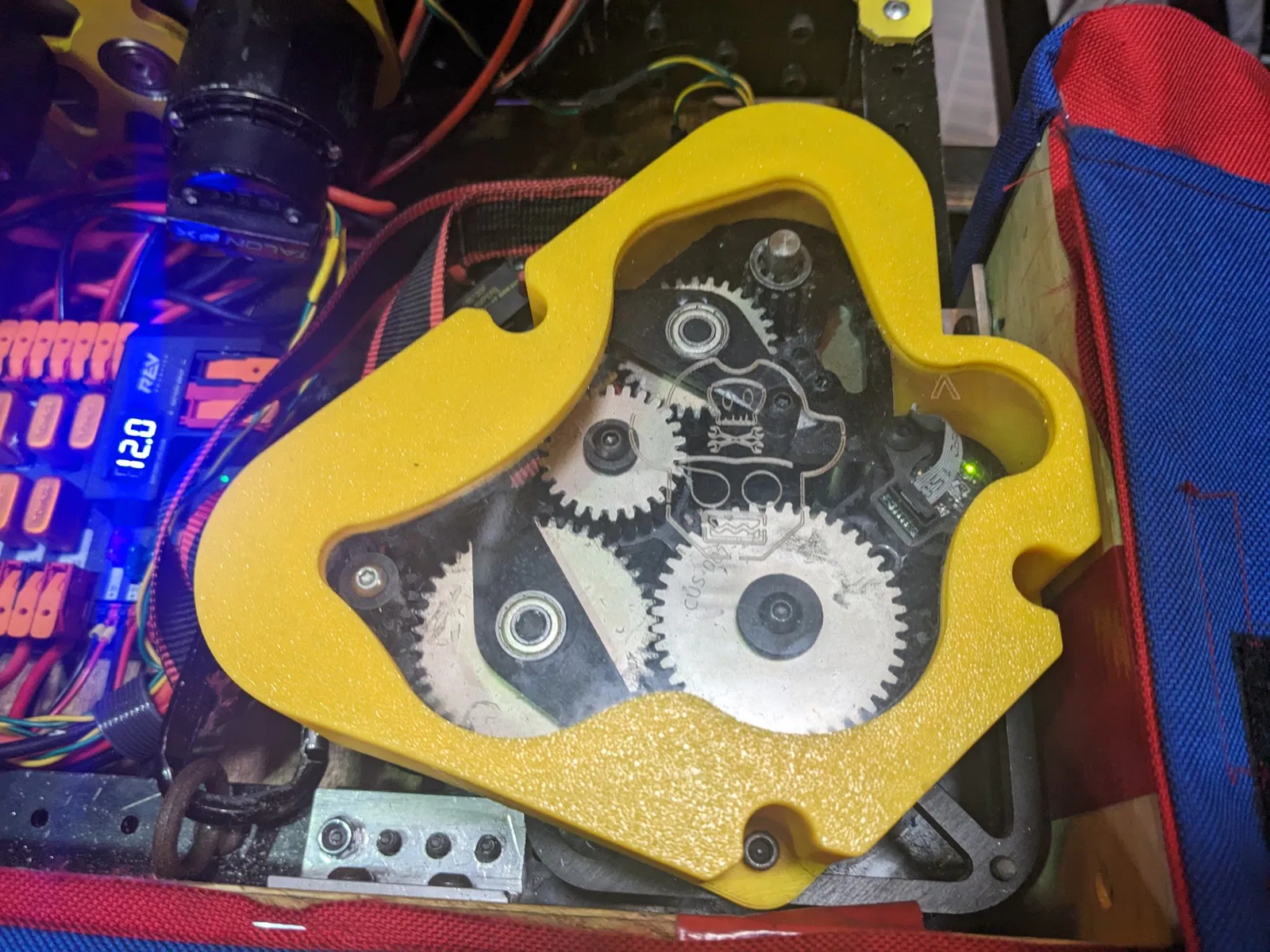

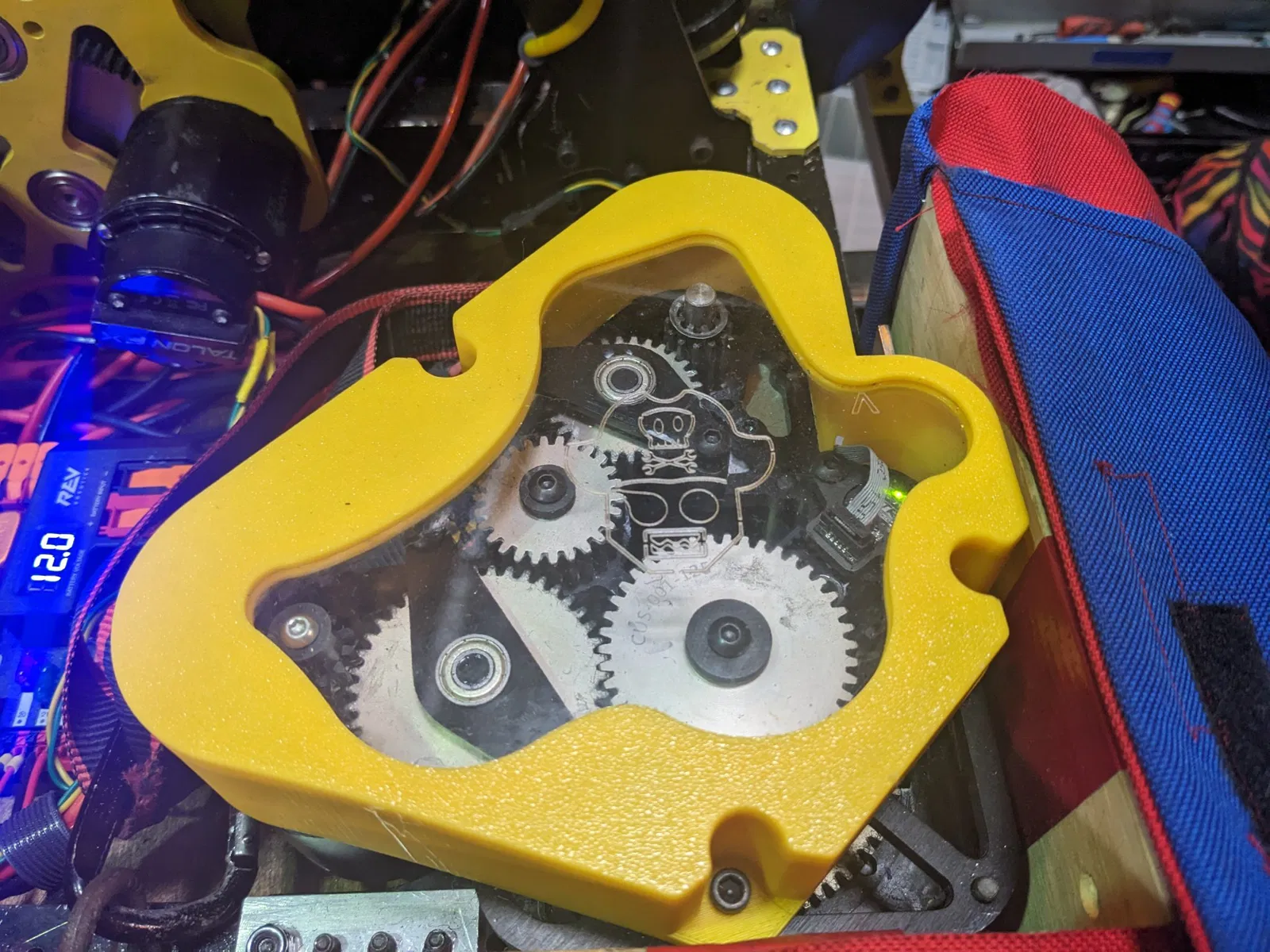

Bìa che hộp số Swerve X của West Coast Products bằng acrylic

Covers Swerve Drive của đội 4160 cho Swerve X. Chúng tôi <3 Sản phẩm Bờ Tây, và mặc dù chúng tôi không phải là đội được tài trợ bởi WCP, họ luôn ở đó cho chúng tôi. Một lời “Arrgh” mạnh mẽ từ chúng tôi gửi đến WCP.

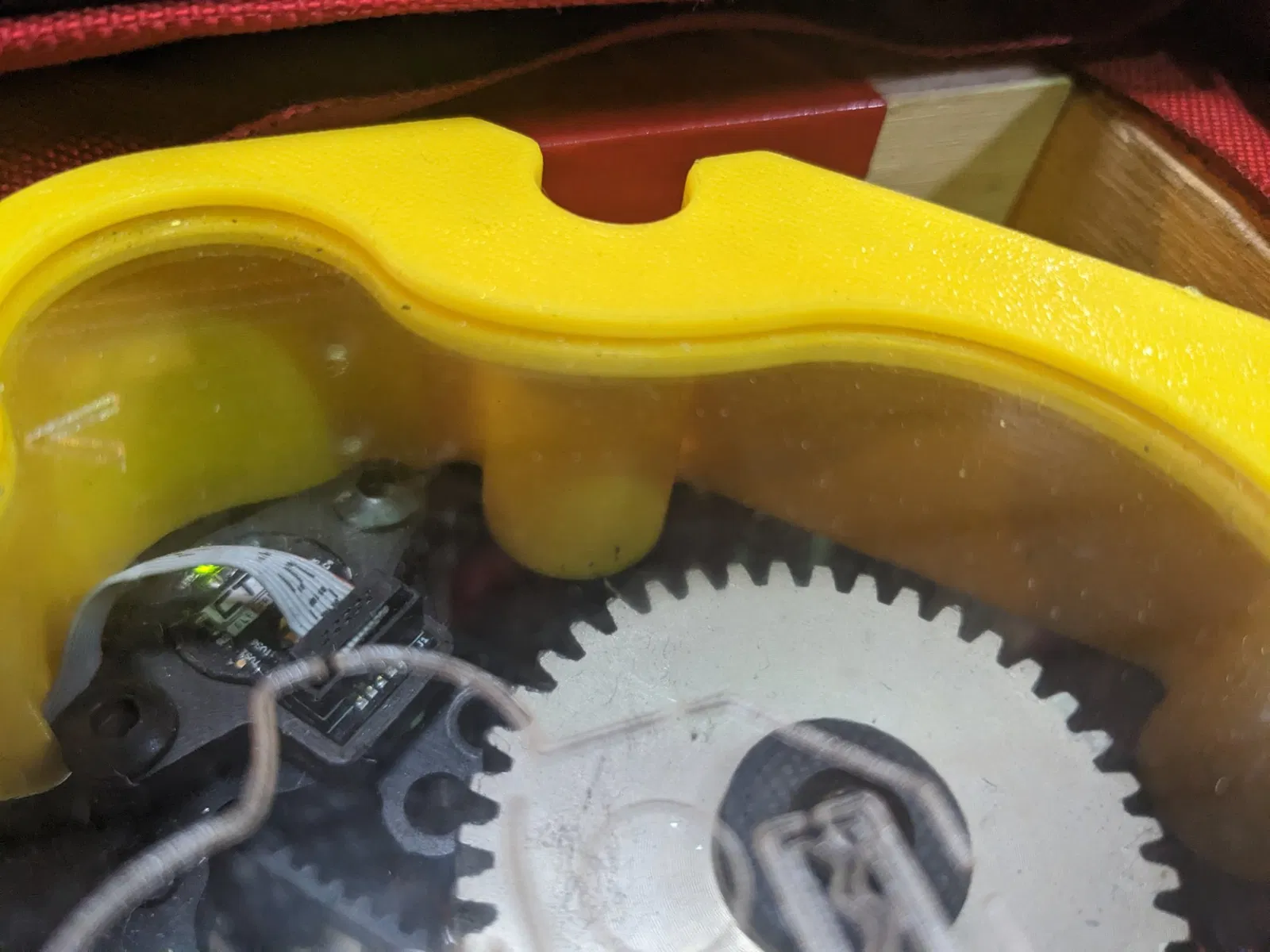

Bìa có một khe cho cáp băng mã hóa thoát ra và được thiết kế như một bản in acrylic “Captive”. Khuyến nghị in với chiều cao lớp 0.3 mm. Đặt một thay đổi màu hoặc M600 tại Z=5. Xịt Acrylic bằng keo xịt tóc, sau đó chèn Acrylic trong quá trình thay đổi lớp.

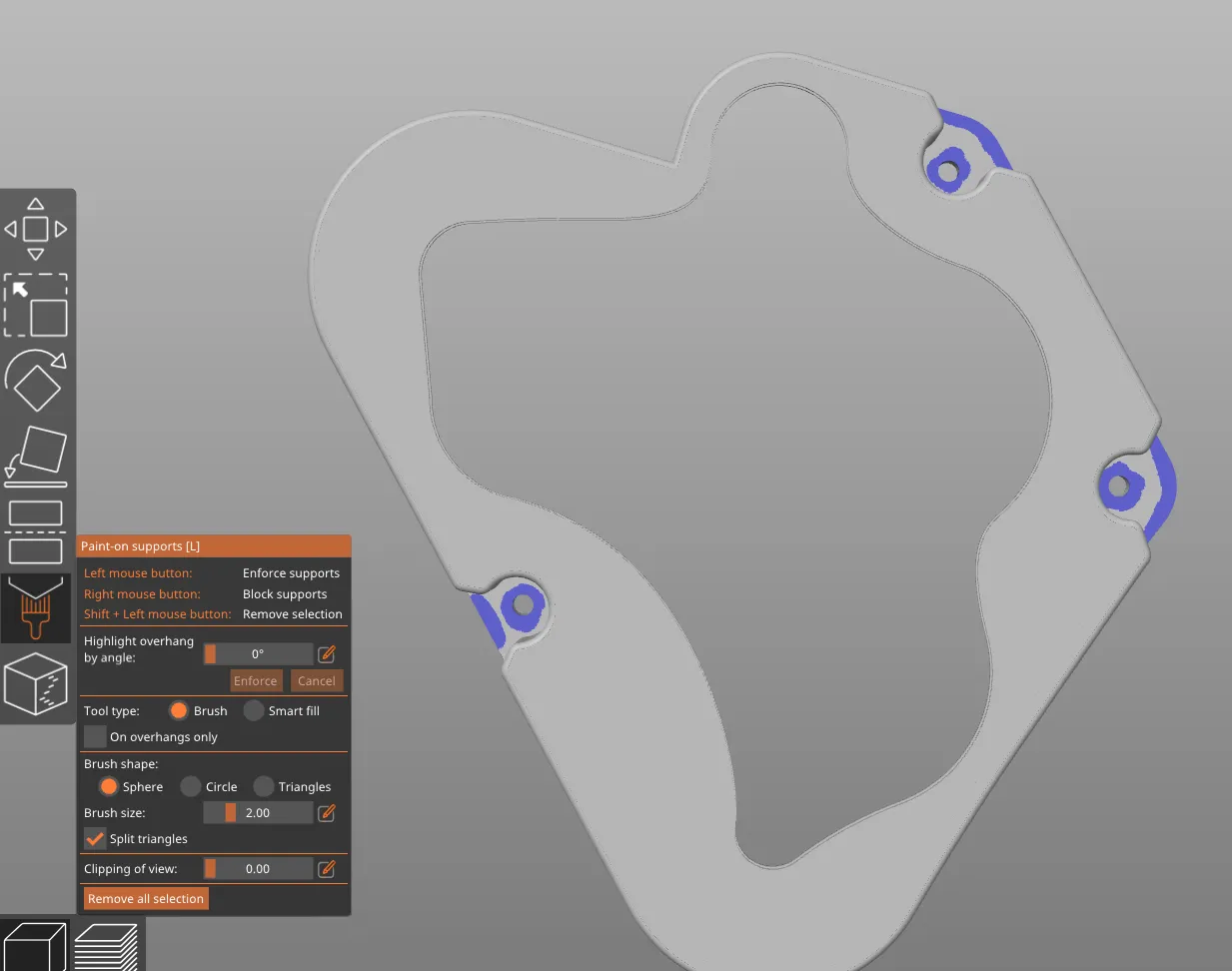

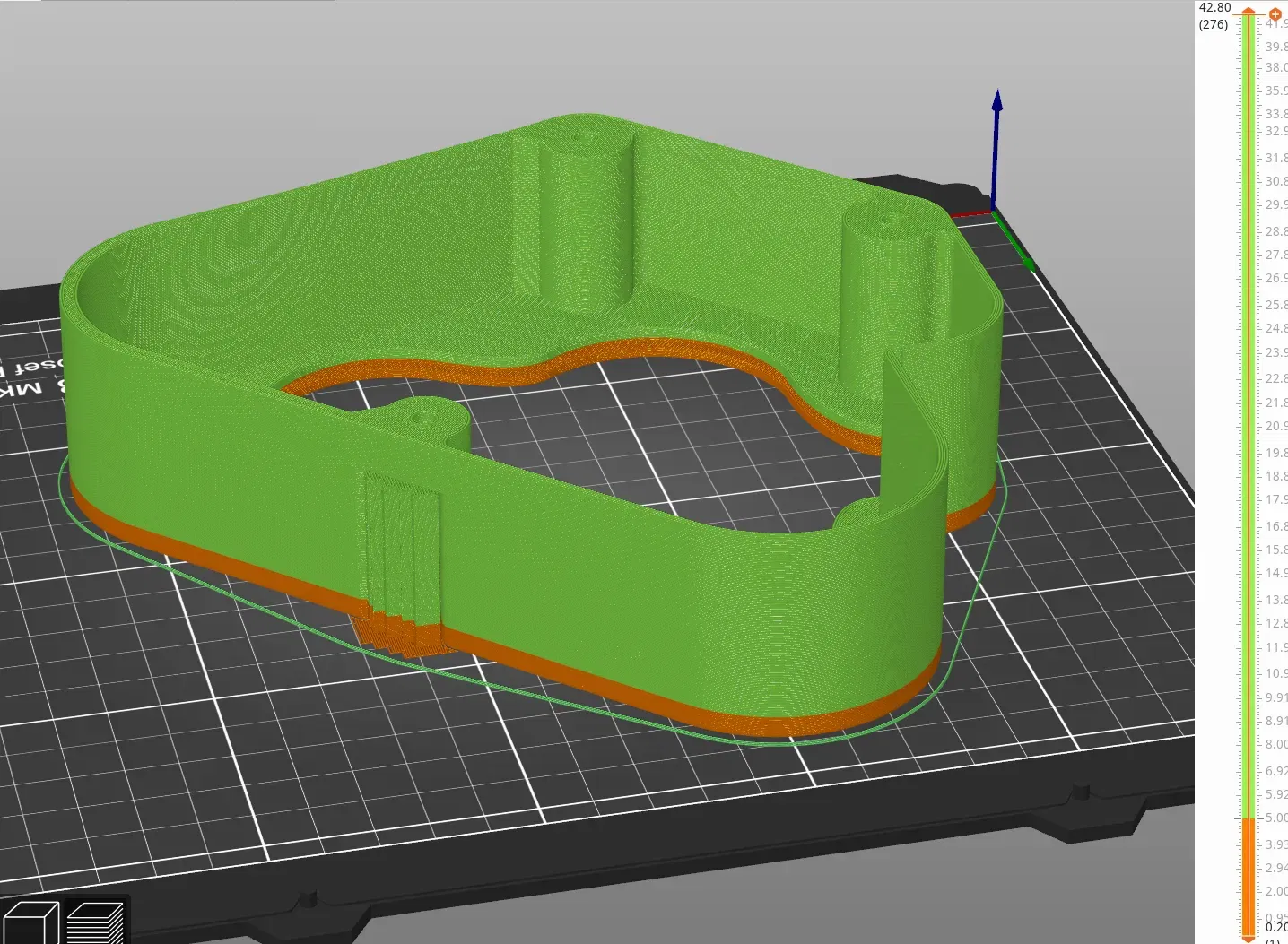

In cái này với mặt trên xuống. Nếu bạn muốn sử dụng chiều cao lớp khác, bạn có thể cần điều chỉnh lớp mà thay đổi được thực hiện. Lớp 0.3 thay đổi tại 5mm, và một lớp keo xịt tóc đã hoạt động tốt cho chúng tôi khi in PETg trên i3mk3 và các máy in chung khác. Hình ảnh trong mô hình cho thấy nơi tôi sử dụng “Sơn trên Hỗ trợ”, và một hình cho thấy “Thay đổi Màu” tại 5mm.

Đối với Mô hình, các tệp .3mf, f3d và step cũng được cung cấp.

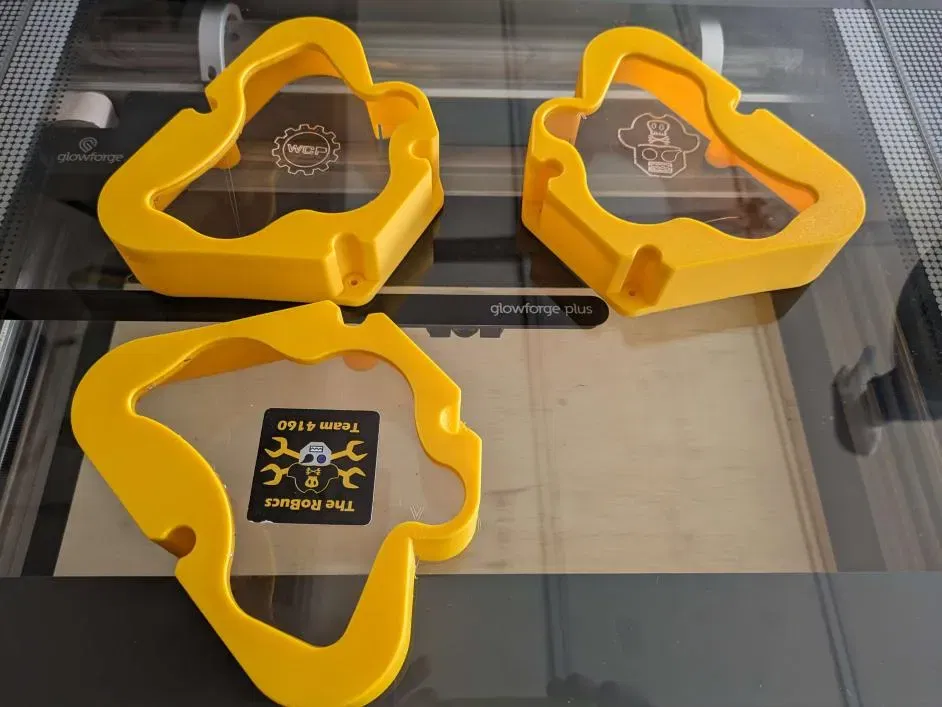

Bao gồm các tệp .dxf để cắt laser acrylic, Chúng tôi bao gồm logo Robuc 4160 của chúng tôi (thích nếu bạn tôn trọng chúng tôi bằng cách chọn cái đó), Sản phẩm Bờ Tây, và một cái trống mà bạn có thể tùy chỉnh.

Nếu bạn làm cái này và tạo một cái tùy chỉnh, tôi khiêm tốn yêu cầu bạn đăng một sản phẩm ở đây trên F3D. Chúng tôi rất thích xem các bản mod và công việc của bạn.

Acrylic trong suốt dày 0.1 inch có thể được cắt laser và khắc cho cái này, hoặc bạn có thể CNC và khắc nó. Bạn có thể sử dụng acrylic dày 0.855 inch (2.15mm) trong trường hợp khẩn cấp, nhưng sẽ hơi lộn xộn khi đặt lớp đầu tiên lên Plexi. Rất khuyến nghị xịt một lớp keo tóc dày lên Acrylic, đặc biệt nếu bạn sử dụng loại mỏng hơn.

Một số chương trình có thể không thích các tệp .dxf xuất từ Fusion 360. Một số máy cắt laser và máy in 3D không chính xác như những gì chúng tôi sử dụng (Prusa & Universal Laser Systems). Tôi đã bao gồm một tệp .svg nhỏ hơn 1mm và trống (và một tệp có logo WCP). Điều này đã được xác nhận là hoạt động với một máy glowforge, và một máy in kém chính xác như Ender.. Để rõ ràng, bạn không cần phải thu nhỏ bất kỳ tệp .svg nào trong số 2 tệp, và nếu bạn có một máy in chính xác, bạn có thể phóng to kích thước cắt laser lên 0.5% (đến 100.5%) để có một khớp chặt hơn. YMMV, phụ thuộc vào độ dày cắt, v.v..
