Giá đỡ V-block Prisma cho K&M

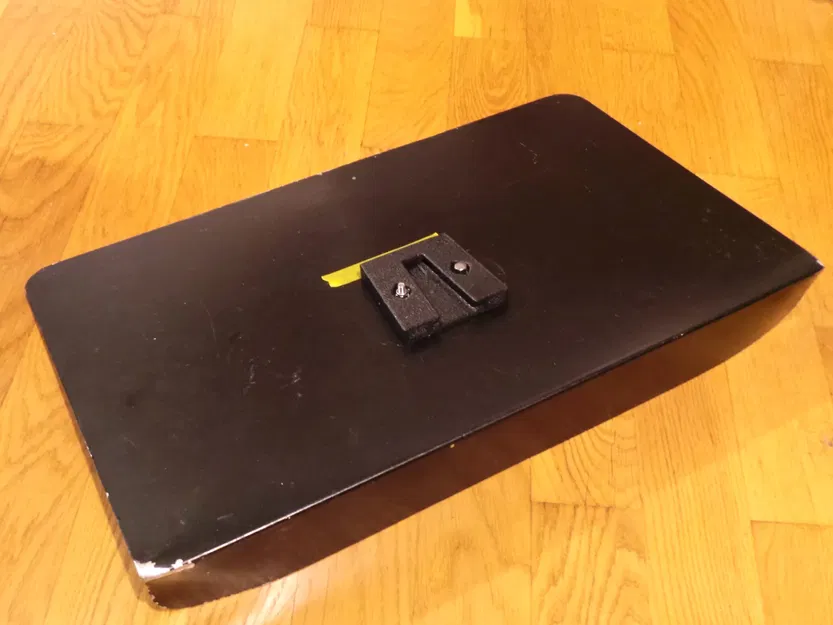

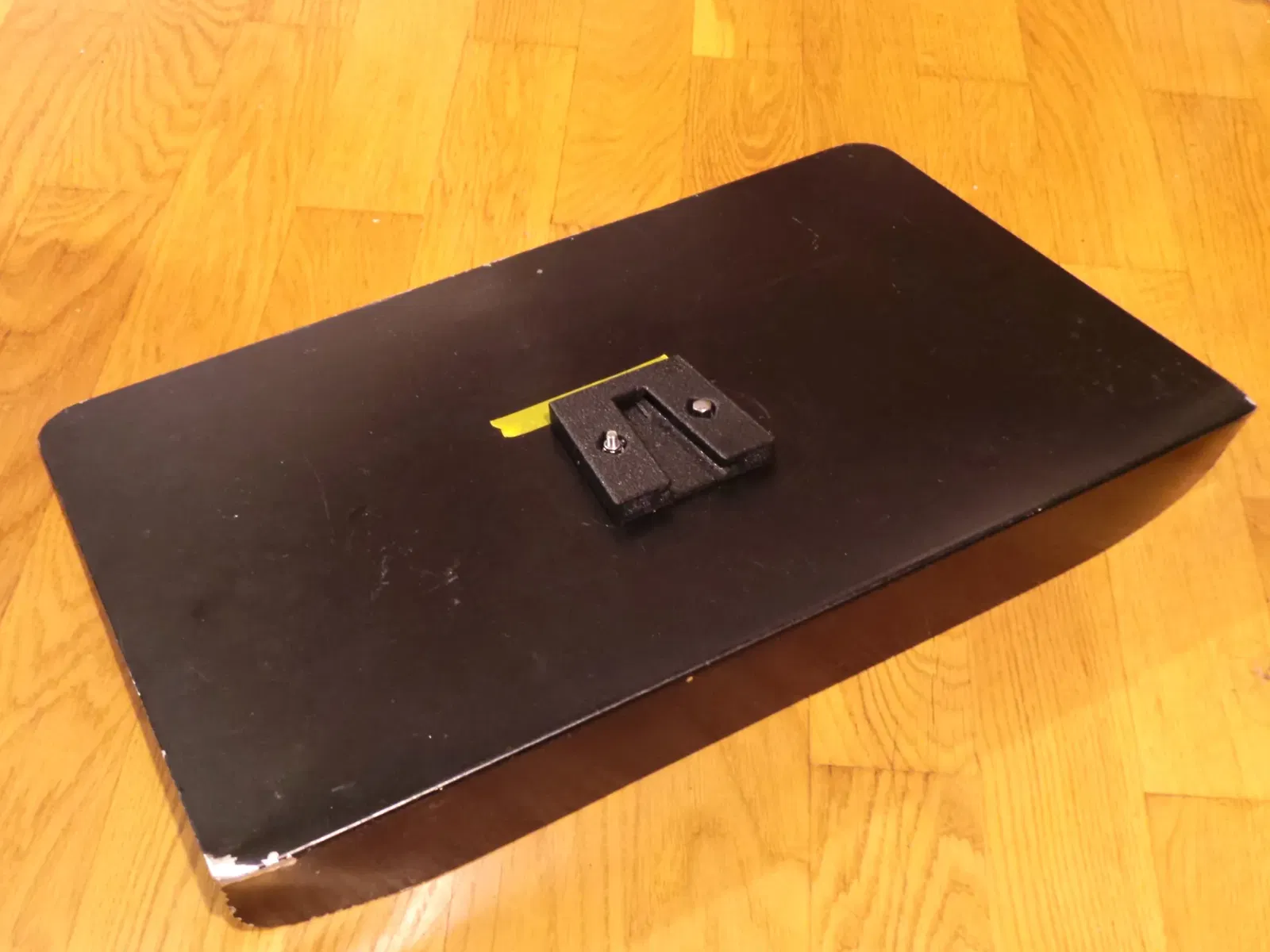

Điều này phù hợp với các giá đỡ ghi chú K&M sử dụng các phụ kiện V-block/prism của họ. Mặc dù tôi không biết số sê-ri chính xác của đơn vị mà tôi đang sửa chữa khi tôi thiết kế điều này, nhưng tôi tin rằng nó được sử dụng trên các giá đỡ ghi chú “118/”-series cũng như một vài cái khác như 10068 và 11920.

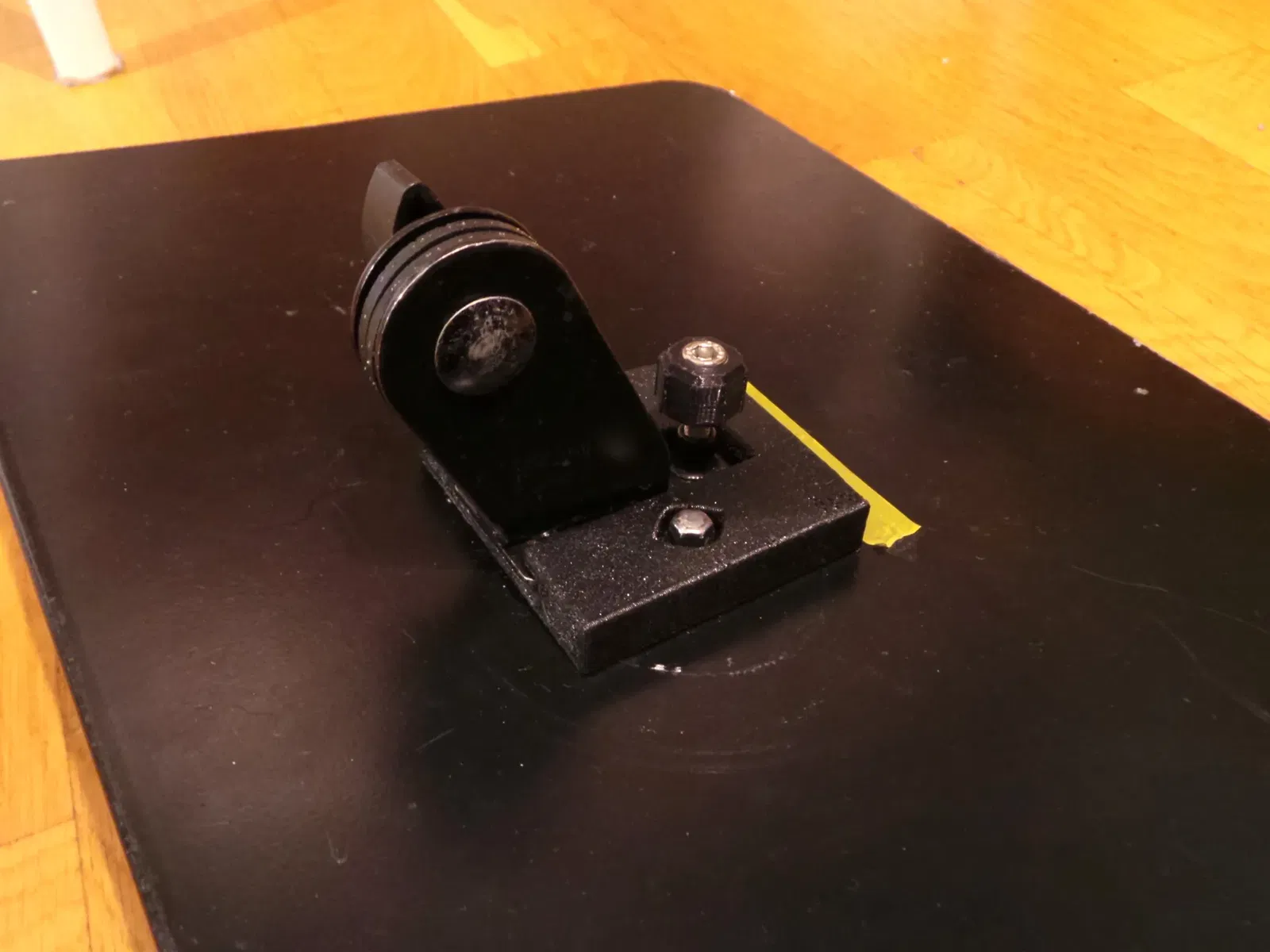

Để lắp ráp, bạn cần hai bu lông DIN 603 (ISO 8677) kích thước M5x45 với các vòng đệm và đai ốc tương ứng. Tôi đã sử dụng đai ốc nyloc. Việc siết chặt đai ốc yêu cầu một cờ lê có đường kính ngoài 12mm hoặc nhỏ hơn (cái của tôi là như vậy, tôi nghĩ rằng nó khá phổ biến; nếu không, hãy cho tôi biết và tôi có thể thực hiện một số điều chỉnh để cho phép sử dụng cờ lê lục giác).

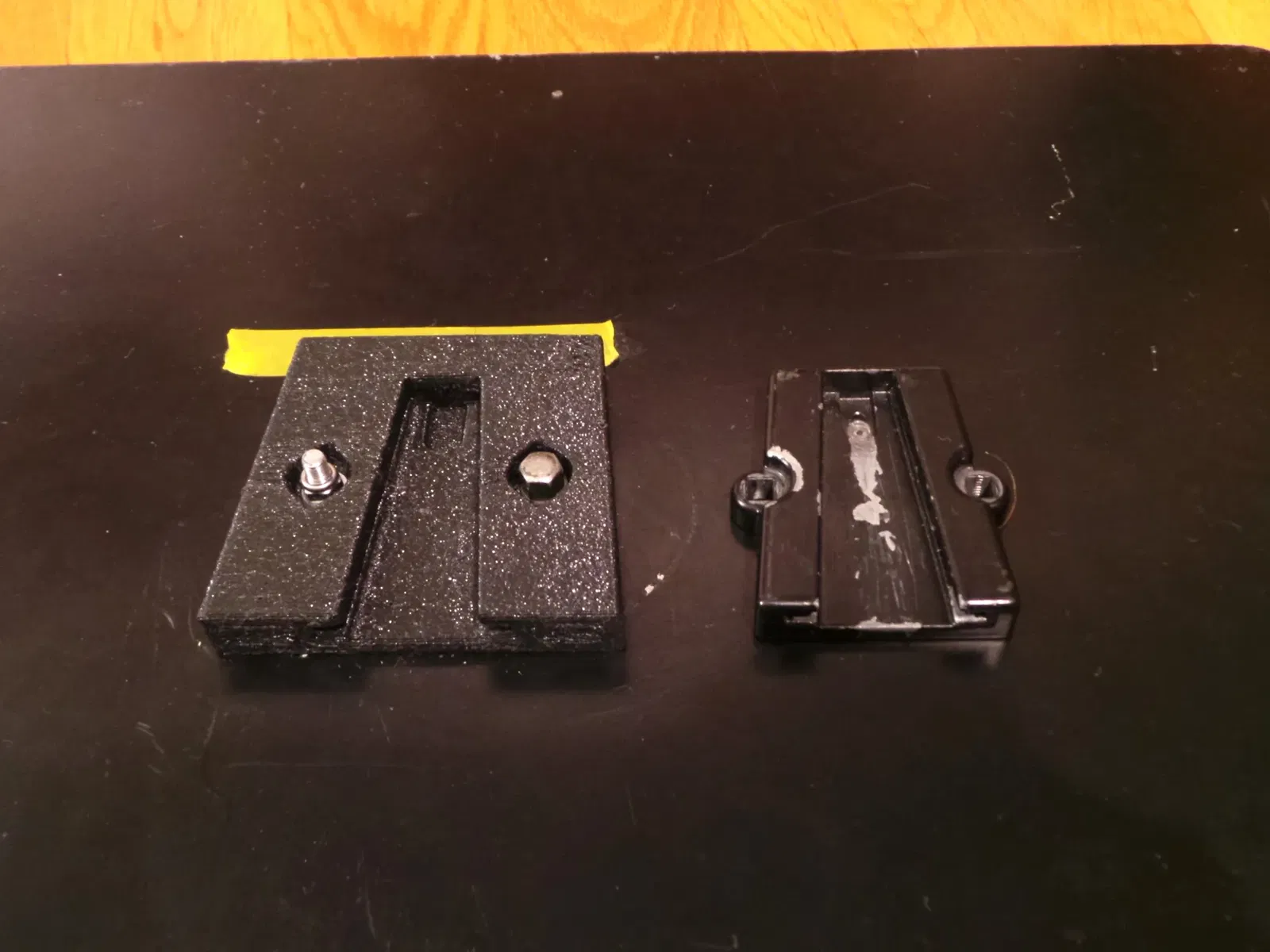

Tôi cung cấp hai phiên bản của mô hình. Phiên bản đầu tiên gần như giống với kích thước của giá đỡ nguyên bản (với một số điều chỉnh để làm cho nó có thể in 3D). Phiên bản thứ hai thì dày hơn một chút để bù đắp cho độ bền của một phần in 3D so với phần kim loại nguyên bản.

Cả hai đều nên được in với đầu nhỏ của cái wedge (cái được gắn theo chiều thẳng đứng lên trên) hướng xuống giường in.

Tôi đã in cái của mình bằng PETG với chiều cao lớp 0.4mm và vòi phun 0.8mm. Tôi đã sử dụng 15% độ đặc và 3 tường đứng, và nó cảm thấy rất chắc chắn.
