Công tắc cho mô hình đường sắt Duplo

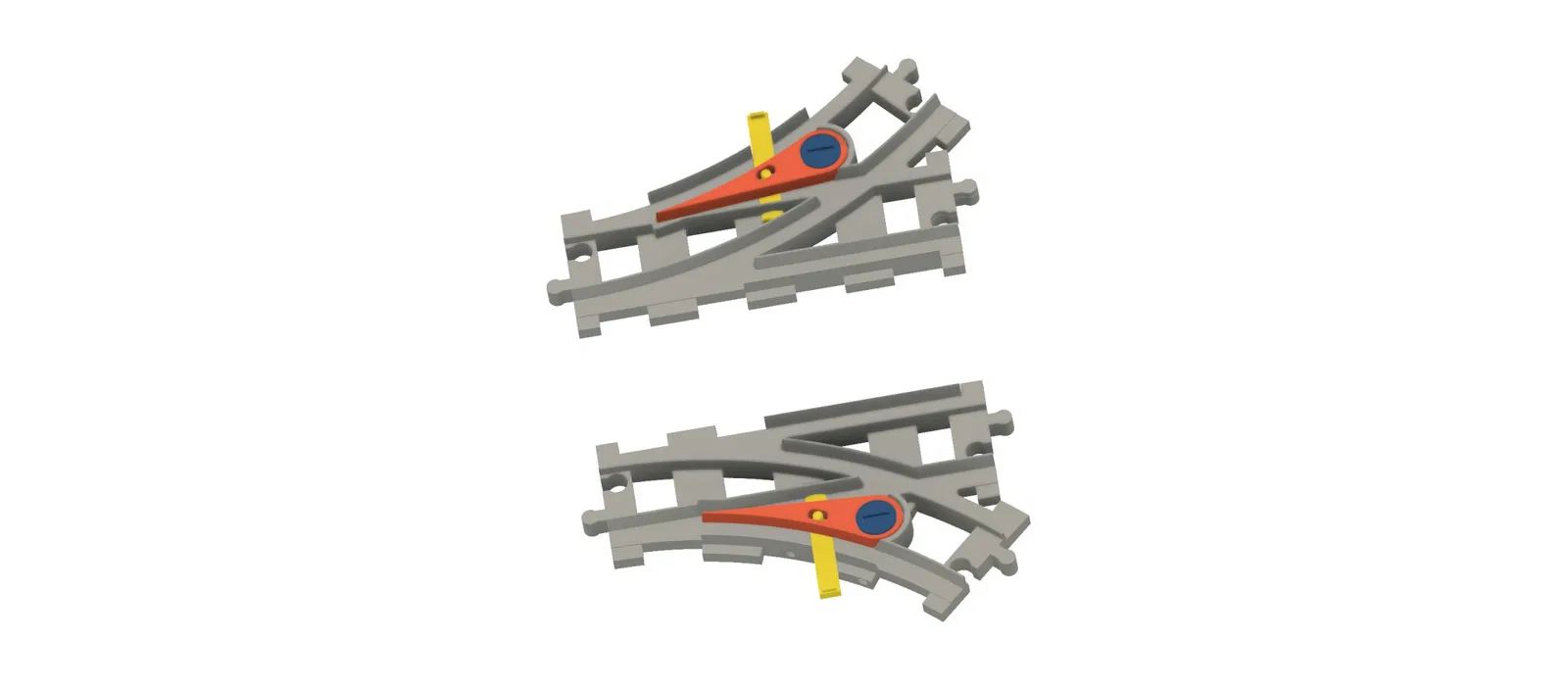

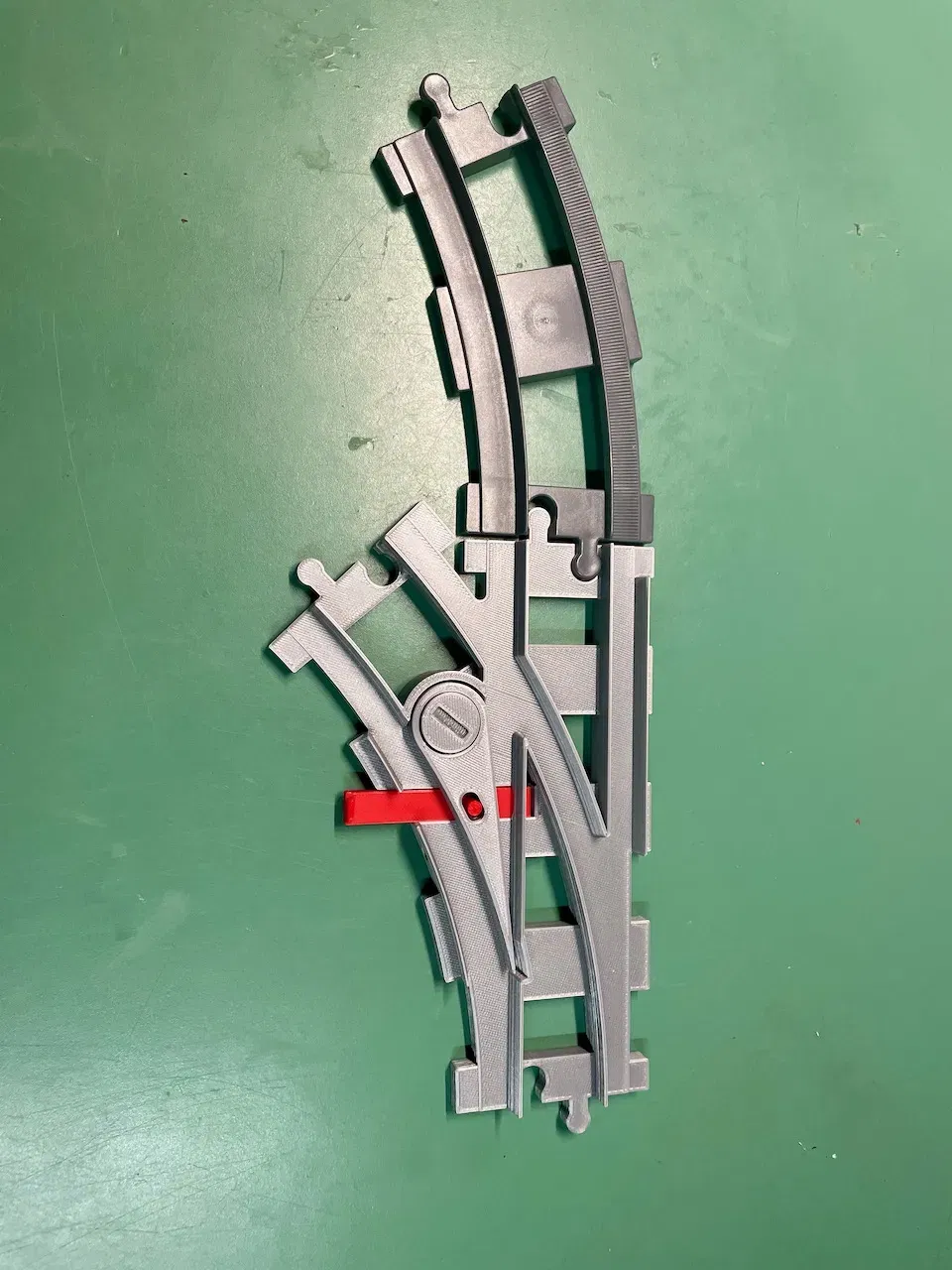

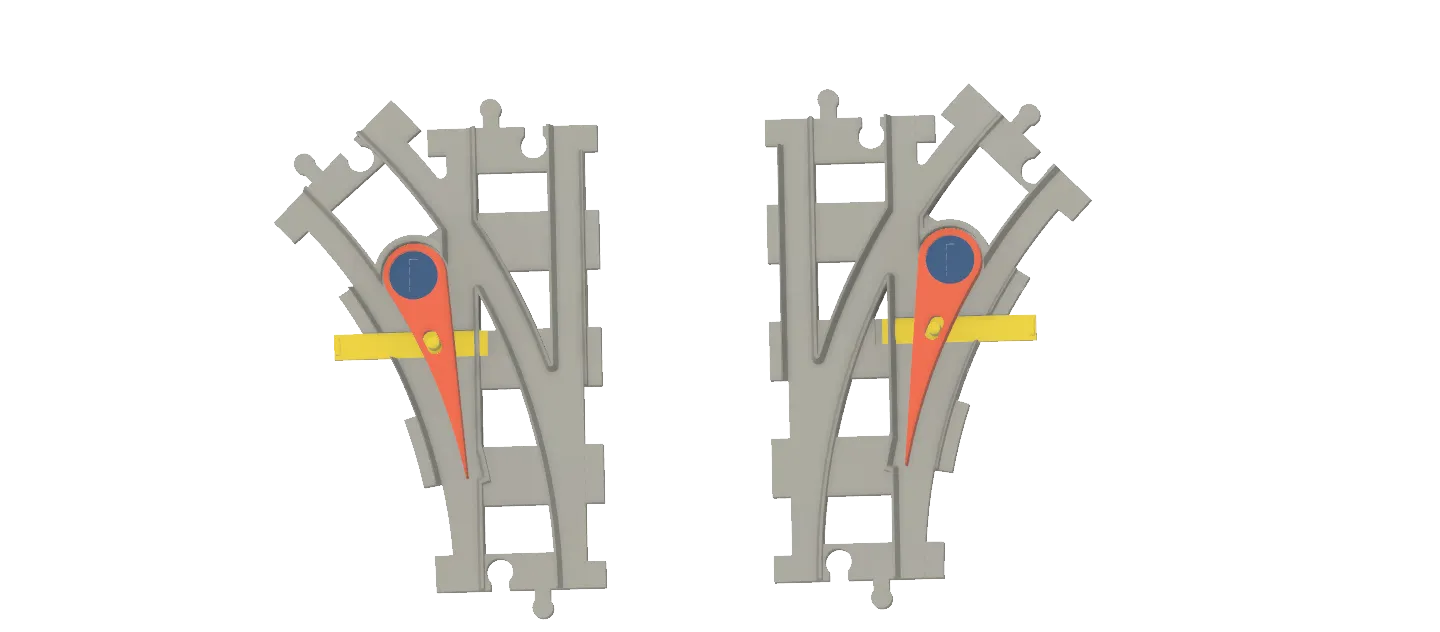

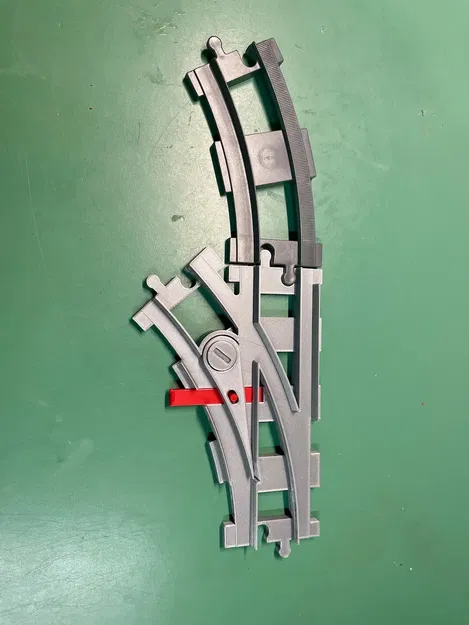

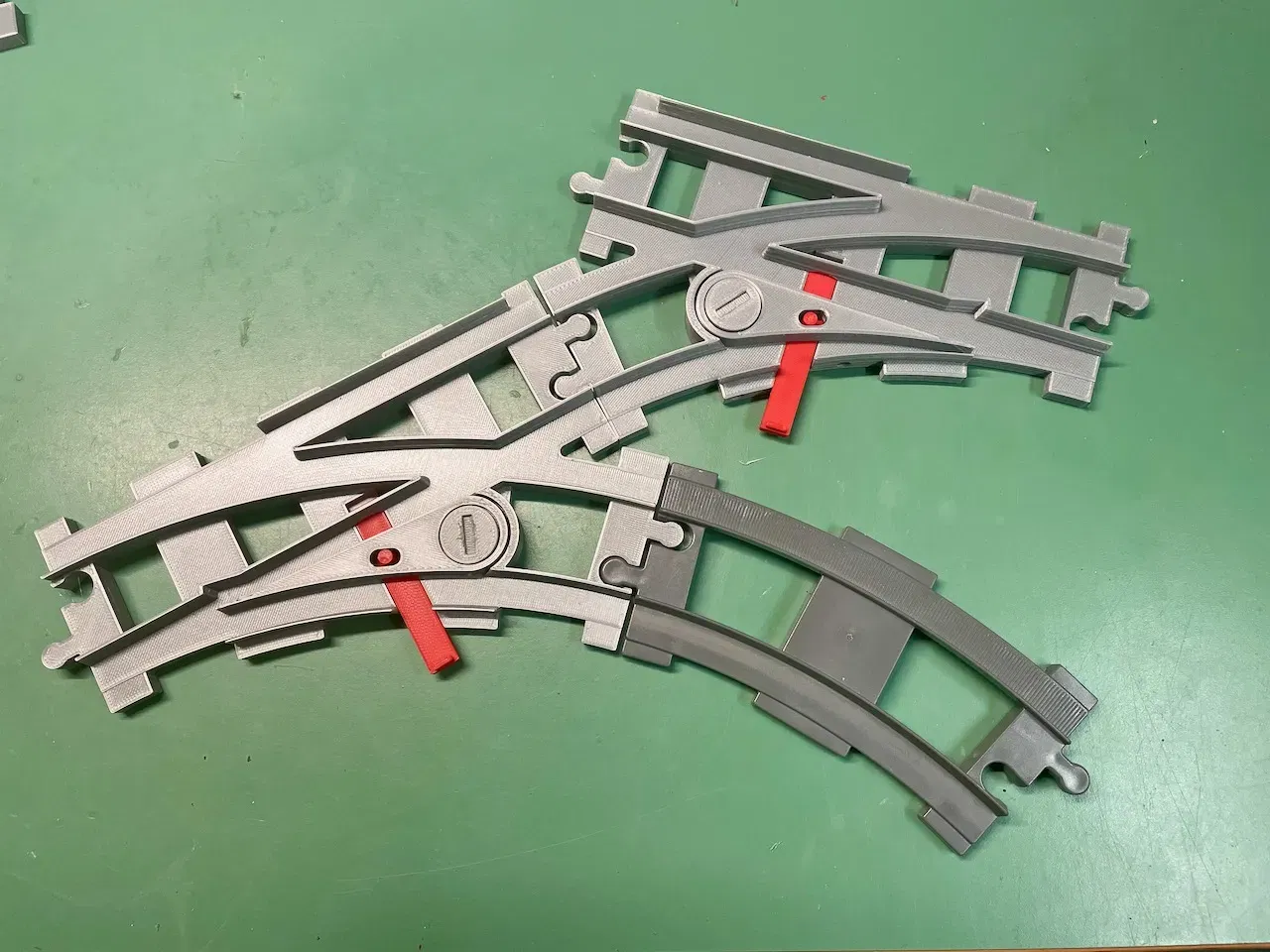

Cập nhật 2023-10-02 Tôi đã sửa đổi con vít, làm cho nó mỏng hơn một chút (-0.1 mm) để bù đắp cho các độ dung sai, tôi chưa in nó tự mình, vì vậy khi bạn làm, xin vui lòng cho phản hồi. Cũng đã tải lên tệp Fusion 360 đã sửa đổi. Cập nhật 2023-02-05: Tôi đã sửa đổi ren ở đường ray bên phải. Do việc phản chiếu, ren đã bị sai. Cập nhật 2022-11-24 Tôi đã sửa đổi con vít, để tạo ra sự vừa vặn tốt hơn. Khi cần thiết, bạn có thể cắt lại ren. Đây là một bản remix của https://www.f3d.vn/3d-model/44573-cong-tac-duong-sat-duplo-cho-mo-hinh-xe-lua-lego Tôi đã cải thiện việc giữ lưỡi dao để nó không rơi ra khi bạn lật đường ray lên. Cũng đã cải thiện các độ dung sai trên tay cầm/cánh tay. Đã làm cho các phần kết nối có cùng chiều cao như các đường ray Duplo tiêu chuẩn. Đã thêm một đáy công tắc bên phải và lưỡi dao. Tất cả các phần cho một công tắc bên phải và một công tắc bên trái sẽ vừa vặn trên bàn in của MK3S+. Tôi đã cung cấp gcode cho từng phần. Con vít và tay cầm cần được in hai lần khi bạn muốn cả hai công tắc bên trái và bên phải. Đối với những người quan tâm, tôi đã thêm tệp Fusion 360. (Cảnh báo, tôi chỉ là một người nghiệp dư, quá trình thiết kế diễn ra nhanh chóng và không hoàn hảo….)
