Chèn chia ngăn tùy chỉnh cho lọ thuốc

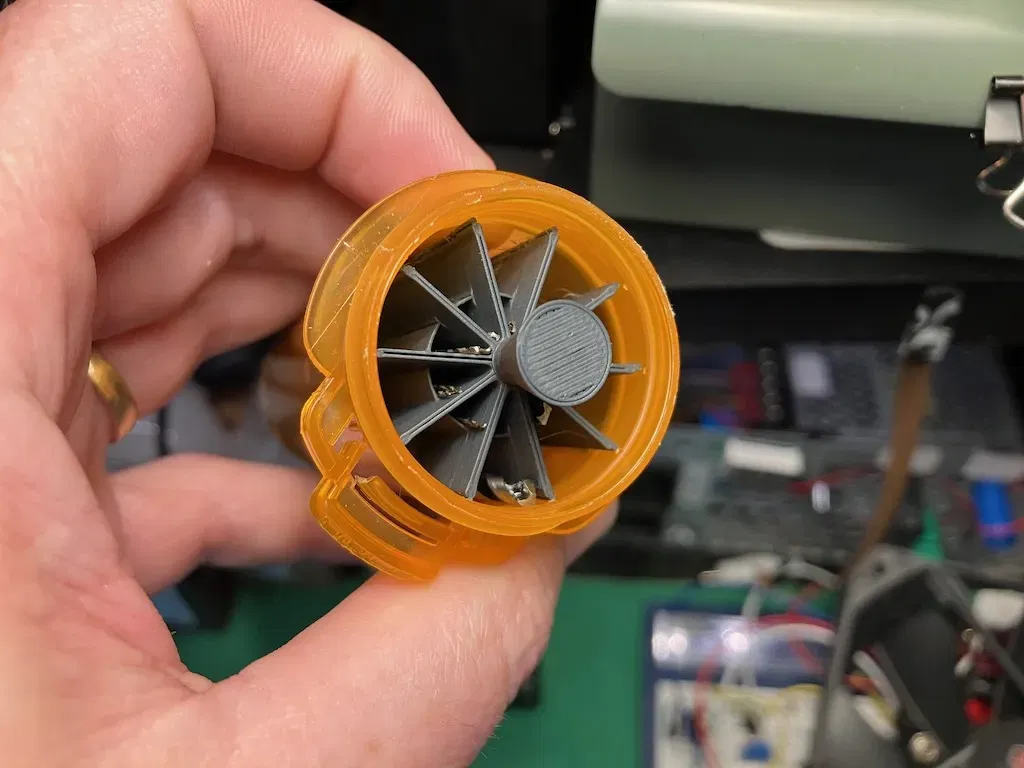

Bộ chia có thể tùy chỉnh này được chèn vào chai thuốc để chia nó thành các phần để giữ cho những thứ như mũi khoan, đinh, bu lông hoặc các bộ phận nhỏ khác được tổ chức.

Có các bộ chia tùy chọn mà bạn có thể thêm vào mỗi phần. Điều này giúp ngăn chặn những thứ rất nhỏ bị kẹt hoặc mất.

Tham số Tùy chỉnh

Dưới đây là tóm tắt tất cả các trường bạn có thể tùy chỉnh.

pill_bottle_lower_ID

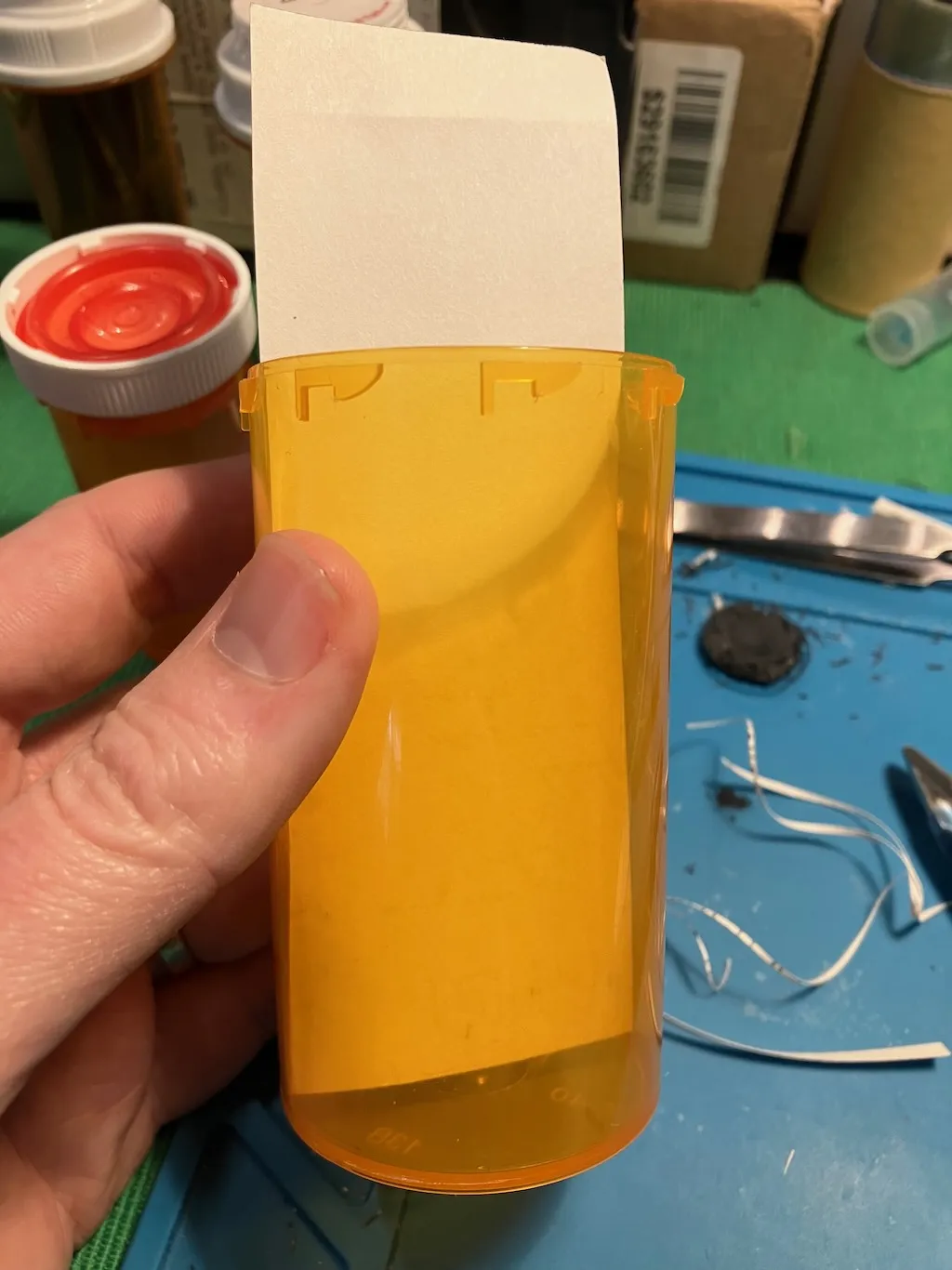

Đây là đường kính trong của chai thuốc của bạn. Bạn có thể đo điều này bằng cách lấy một mảnh giấy (như thẻ chỉ mục) và từ từ cắt một dải cho đến khi nó vừa vặn ở đáy chai của bạn.

pill_bottle_upper_ID

Đây là đường kính trong của chai thuốc ở độ cao mà bạn muốn bộ tổ chức đạt tới. Bạn có thể sử dụng một cặp thước kẹp để đo điều này, nhưng cắt một mảnh giấy cũng hoạt động.

insert_height

Đây là chiều cao của bộ chèn, từ đáy chai thuốc, đo ở mép ngoài bên trong của chai. Bạn nên đo theo chiều dọc, không theo chiều dọc của tường bên trong, vì nó hơi dốc.

pockets

Đây là số lượng các phần tổ chức mà bạn muốn. Giá trị 6 có nghĩa là bạn sẽ có sáu phần bên trong chai thuốc của bạn.

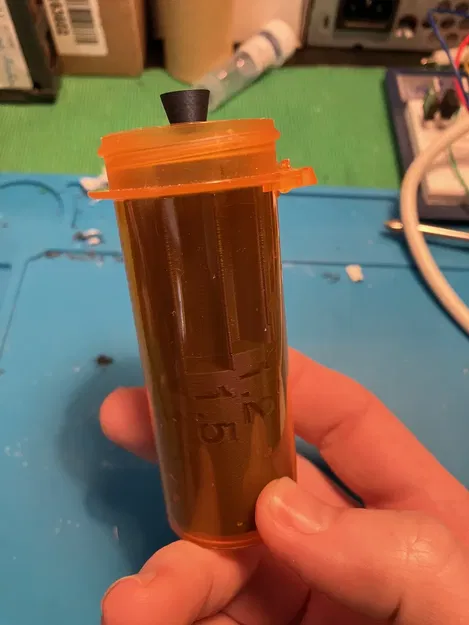

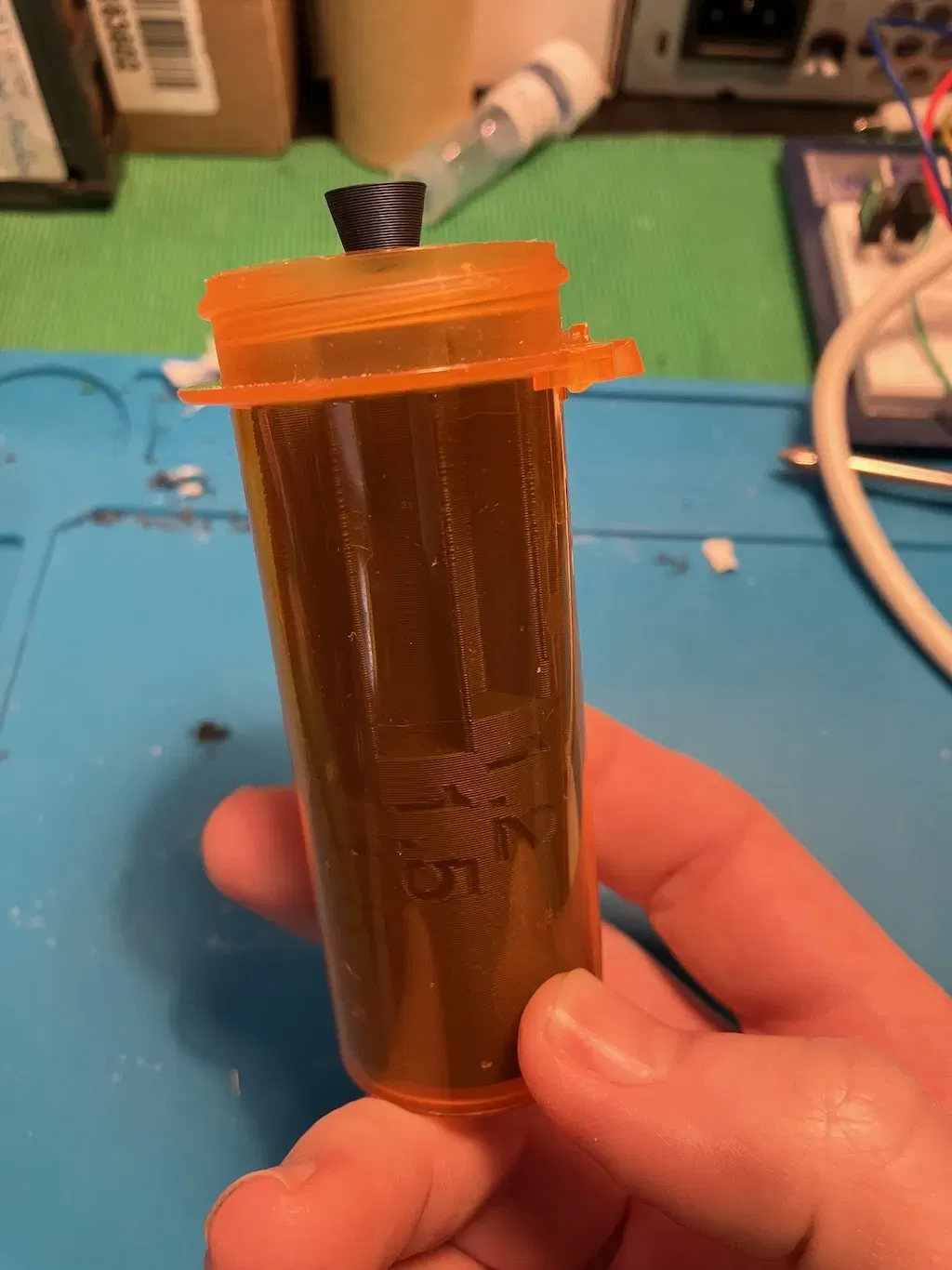

handle_height

Đây là chiều cao của một tay cầm nhỏ để giúp bạn chèn hoặc lấy bản in ra khỏi chai. Tôi thấy rằng điều này khó đo nếu bạn muốn nó nhô lên trên miệng chai và vẫn có nắp vừa. Bạn có thể lấy một ống hút và từ từ cắt nó cho đến khi nó vừa với bên trong chai của bạn ở giữa mà không bị cong. Sau đó đo chiều dài của ống hút và trừ đi “insert_height” và sử dụng giá trị đó cho chiều cao tay cầm.

lengths

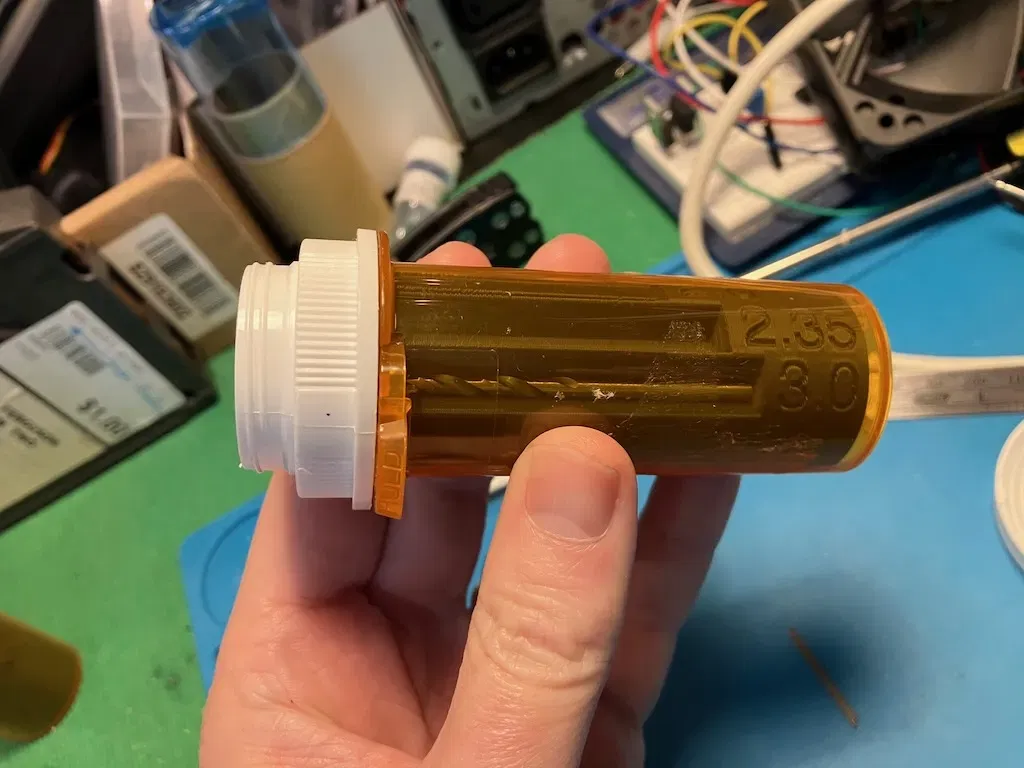

Đây là danh sách các chiều dài của các vật sẽ vừa với mỗi phần. Nếu bạn đang giữ mũi khoan, chỉ cần đo chiều dài của mỗi kích thước mũi khoan.

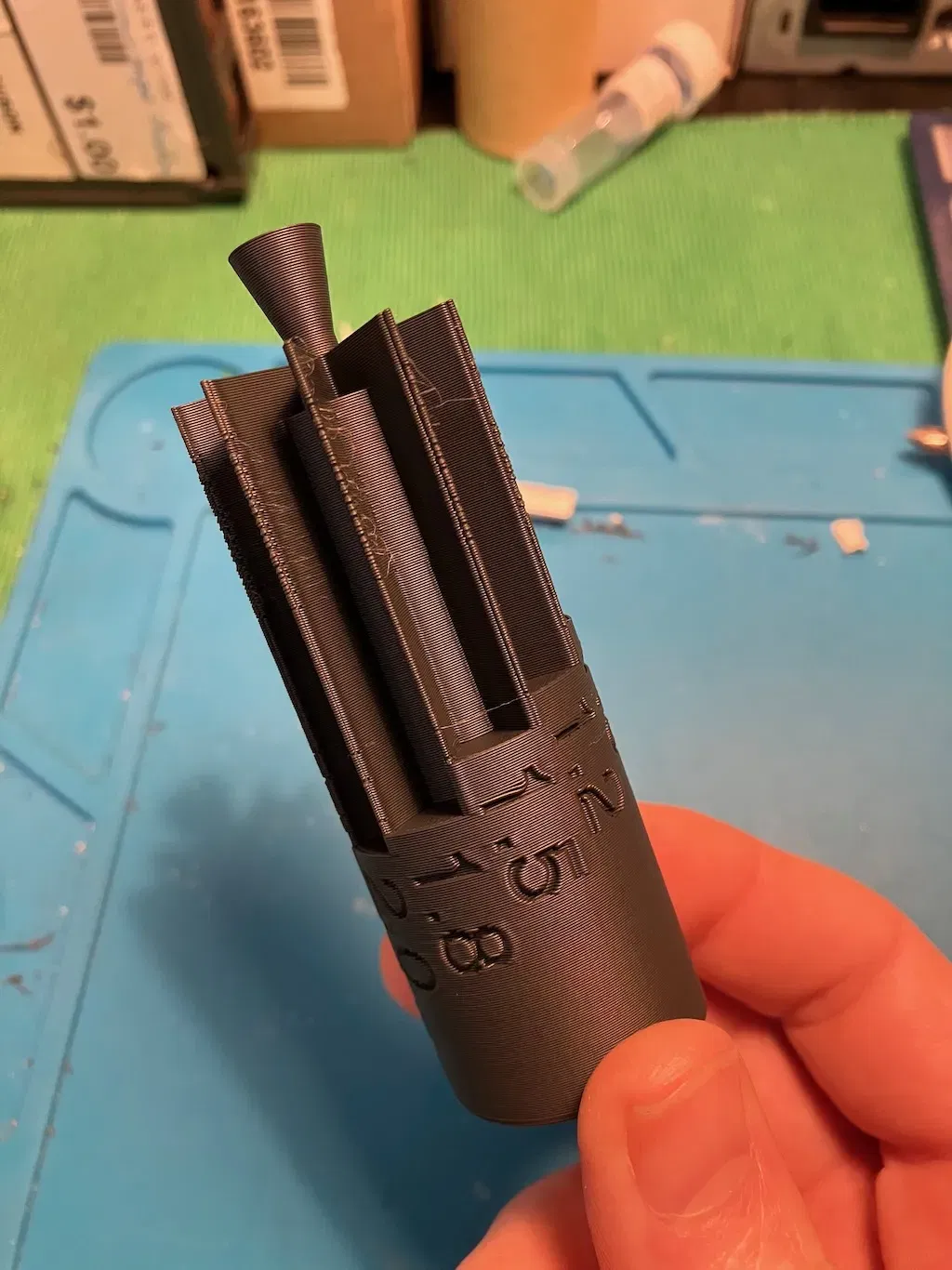

labels

Đây là danh sách các chuỗi văn bản để sử dụng để gán nhãn xung quanh đáy của bộ chèn chai.

subdividers

Đặt giá trị này thành True để thêm các bộ phận chia nhỏ vào mỗi phần của bộ chèn.

Hướng dẫn tùy chỉnh

1. Mở tệp “.scad” bằng OpenSCAD.
2. Hiển thị bảng Tùy chỉnh trong giao diện người dùng.
3. Nhập các giá trị cho các phép đo của bạn.
4. Nhấn nút “Render” và kiểm tra kết quả. Đảm bảo rằng các nhãn văn bản không bị cắt đứt.
5. Xuất bản render dưới dạng 3MF (được khuyến nghị) hoặc STL (không tốt lắm)
6. Mở kết quả trong eSlicer và bạn đã sẵn sàng.

Ghi chú về mô hình

Chai thuốc nhựa không phẳng ở đáy, cũng như bức tường bên trong không vuông góc với đáy.

Mô hình này có một lỗ hình vòm ở đáy để tính đến điều này để bộ chèn vừa khít với phần sâu nhất của chai dọc theo vành.

Nó có các cạnh dốc để vừa khít với các bức tường bên trong cho đến đỉnh của chai, vì vậy ngay cả các bộ phận nhỏ cũng sẽ không trượt ra và bị kẹt giữa bức tường và bộ chèn.

Tay cầm không mạnh lắm do hướng in. Nếu tay cầm bị gãy, bạn có thể vặn một con ốc M3 vào bộ chèn để tạo ra một tay cầm mạnh hơn. Hoặc bạn có thể không in tay cầm và cẩn thận sử dụng kìm để lấy bộ chèn ra nếu cần.

Các đầu của các bộ chia hẹp để cho phép chúng hơi bị nghiền và tạo thành một seal chặt. Một số chai thuốc có một rãnh xung quanh bên trong của chai ở trên cùng và điều đó sẽ tạo ra một sự vừa khít cho các đầu bộ chia.

Càng lớn các vật phẩm bạn lưu trữ trong chai thuốc của mình, các kích thước càng ít quan trọng. Nhưng nếu bạn đang lưu trữ các mũi khoan nhỏ, bạn sẽ muốn dành thời gian và lấy các phép đo cho đúng. Bạn có thể sử dụng tính năng cắt trong eSlicer để nhanh chóng in một hồ sơ dọc để kiểm tra độ vừa khít cho đến khi bạn có mọi thứ vừa vặn.

Ghi chú in ấn

Tôi đã in những bộ chèn này trên một chiếc Prusa MINI+ sử dụng Hatchbox Dark Gray Matte PLA với cài đặt DRAFT 0.25mm.
