Giá đỡ pin đôi DeWalt gắn trên bảng đục lỗ 1/4

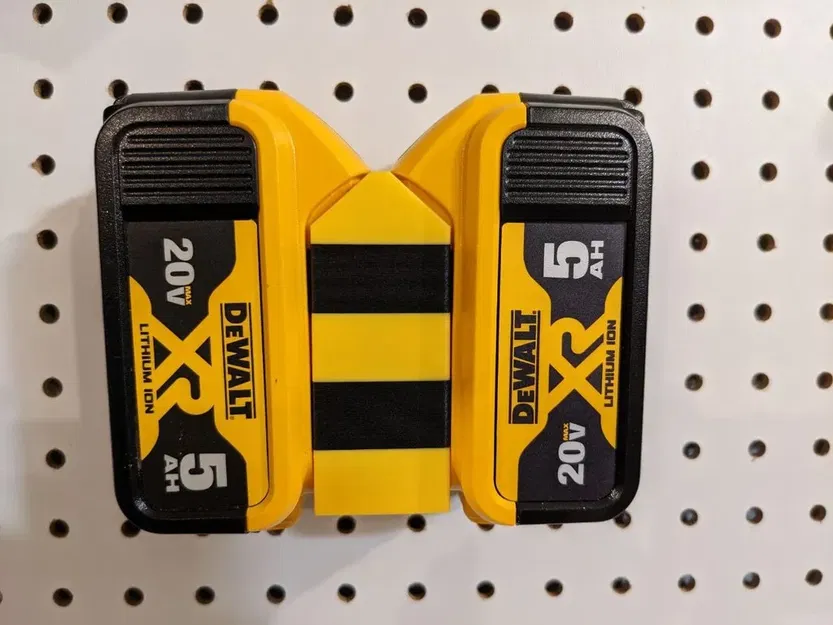

Giá đỡ pin DeWalt gắn vào bảng ghim 1/4" và chứa hai viên pin tiêu chuẩn 20V (cũng được gọi là 18V ở một số nơi trên thế giới, nhưng việc sử dụng tiếp thị gây hiểu lầm là điều bình thường ở Bắc Mỹ).

Tôi muốn gắn theo chiều ngang để có thể nhìn thấy ngay kích thước mà tôi đang với tới vì kích thước đó được in nổi bật ở bên cạnh.

Ngăn chứa pin tự nó dựa trên giá đỡ treo tường của maglub (https://www.thingiverse.com/thing:2839522), nhưng với chiều rộng được điều chỉnh một chút (102%) dựa trên các bình luận cho phần đó. Thanh khóa đã được loại bỏ, vì những cái này chỉ có thể được gắn bằng trọng lực để giữ nó ở vị trí.

Mới: đã làm lại mô hình trong openscad với một số cải tiến:

• thiết kế peg tốt hơn: peg móc ở trên giờ đây di chuyển vào bảng ghim dễ dàng hơn một chút, và có một phần phẳng nơi nó giữ vào mặt sau của bảng ghim.
• móc giờ đây ngắn hơn một chút; mô hình cũ hơi lỏng lẻo so với bảng ghim, vì vậy khoảng cách dự kiến giờ đây giảm 1mm (xuống còn 5mm), phù hợp với những gì thước kẹp của tôi cho biết là độ dày của bảng ghim ¼" của tôi.
• Thêm một số đường cong ở phần trên, phù hợp hơn với đường cong trên chính các viên pin.
• Làm lại mô hình từ đầu trong openscad (và đã bao gồm nó ở đây để mọi người điều chỉnh theo ý thích). Nó vẫn hoàn toàn khớp với kích thước phần gốc của maglub, nhưng không sử dụng stl đã chứng tỏ dễ hơn nhiều trong openscad.

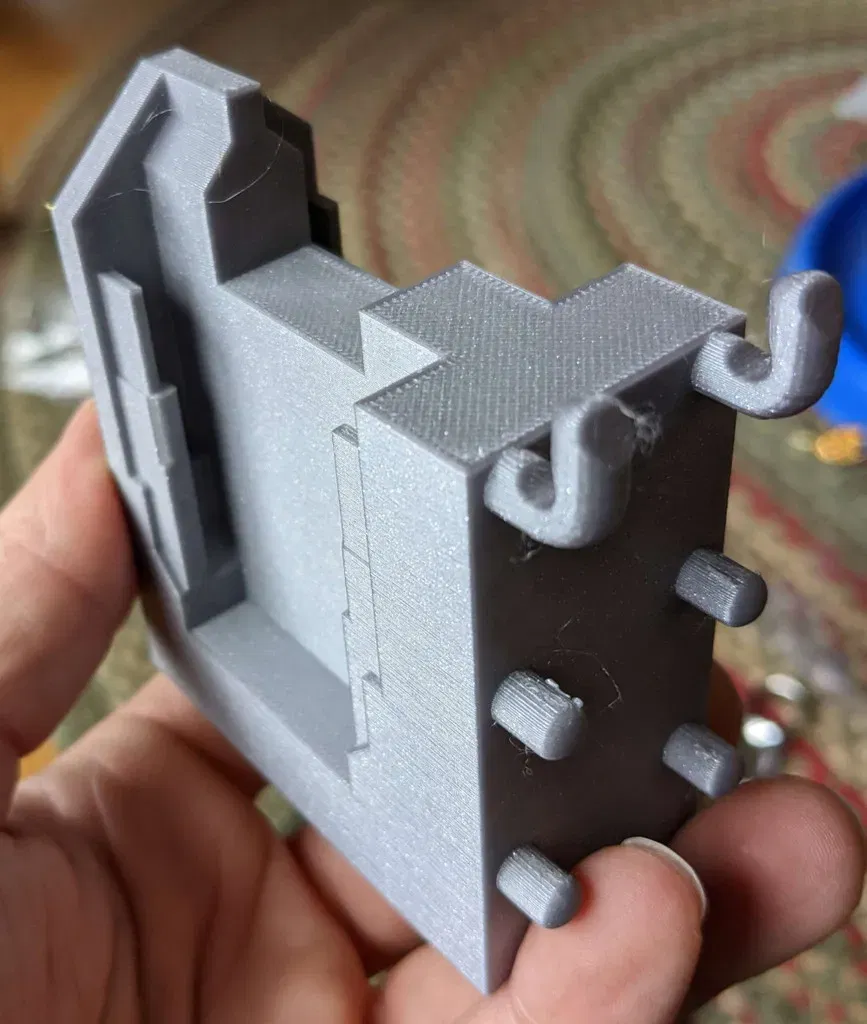

Tôi đã thiết kế các peg tự mình (cả phiên bản gốc và v2) với một vài lần in thử nghiệm vì tôi không thể tìm thấy mô hình nào có các peg đúng yêu cầu. Bạn sẽ cần phải sử dụng giá đỡ dưới mỗi một trong 6 peg. Hỗ trợ hữu cơ của eSlicer 2.6 hoạt động rất tốt cho việc này.

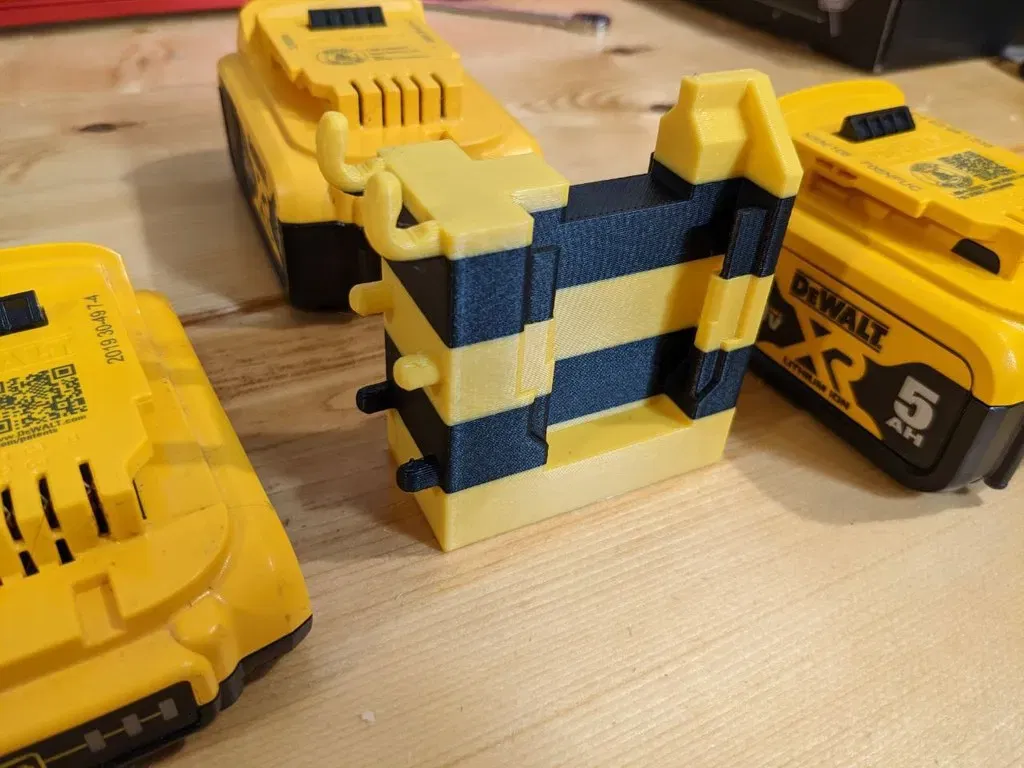

Phần dưới được cắt vuông từ thiết kế gốc của maglub có một đường cong thanh lịch ở dưới, nhưng điều đó làm cho việc in đứng trở nên khó khăn hơn và dường như ít liên quan về mặt thẩm mỹ khi được gắn theo chiều ngang. Tôi đã giữ chiều cao giống như nó gần khớp với chiều cao của pin, nhưng bạn có thể cắt bớt một chút để tiết kiệm vật liệu và thời gian in.

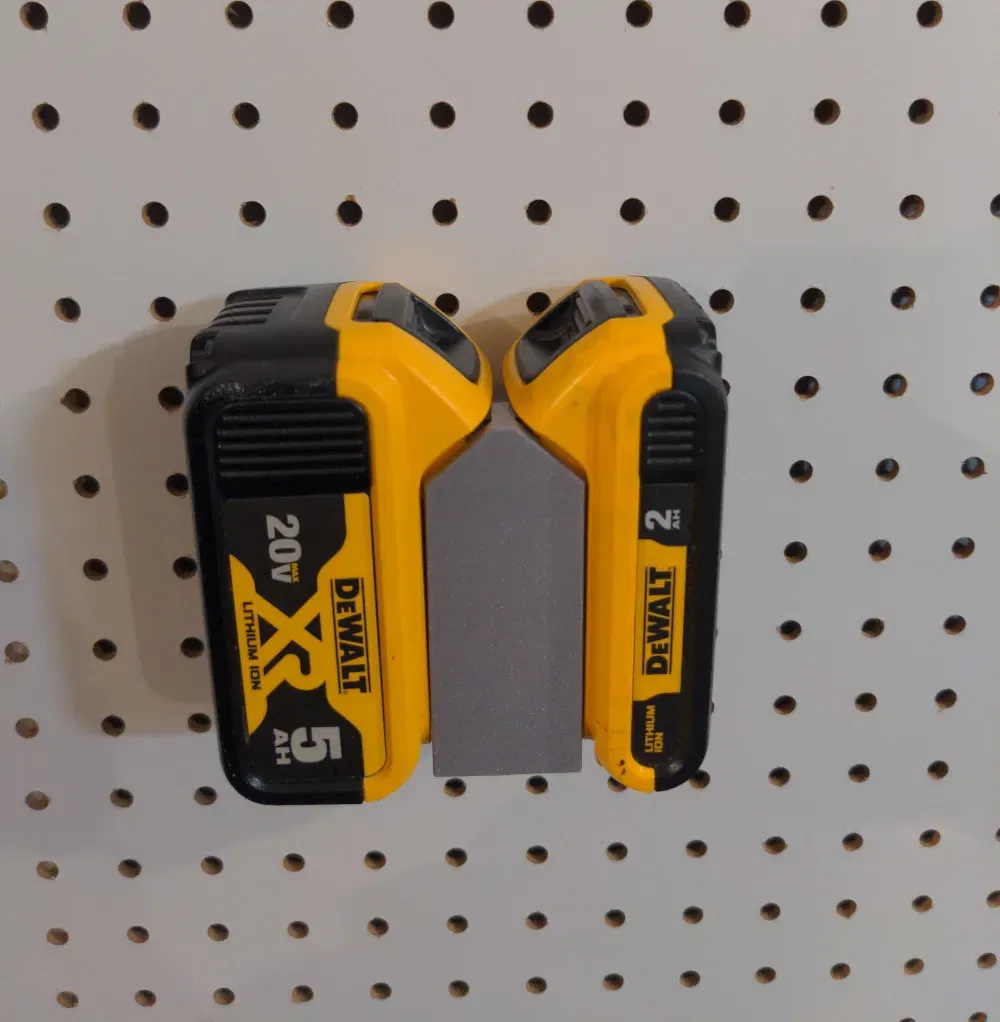

Tôi đã thấy (trong các cửa hàng) một vài pin DeWalt có diện tích lớn hơn (tức là ngắn hơn và phẳng hơn) - tôi nghĩ chúng được thiết kế để một cái khoan/tuốc nơ vít sẽ ổn định hơn khi đứng thẳng. Tôi không có bất kỳ cái nào để thử nghiệm, nhưng tôi khá chắc chắn rằng điều này sẽ không hoạt động cho những cái đó như hiện tại vì phần này được thiết kế với chỉ 3-4mm khoảng cách giữa pin và bảng ghim cho chiều rộng pin DeWalt tiêu chuẩn; các pin rộng hơn sẽ va vào tường/bảng ghim.

Pin không bao gồm.
