Giá đỡ micro cho thanh ray 2040

Tôi mới bắt đầu với in 3D, nhưng tôi đang học rằng tôi thích một ngôn ngữ thiết kế cụ thể. Một phần trong đó là tạo ra những mảnh cảm thấy “hữu cơ” với máy in của tôi, như thể chúng đã ở đó từ đầu, nhưng một phần cũng là cố gắng tạo ra một sản phẩm thân thiện với con người khi tôi mô hình hóa.

Tính thân thiện với con người hầu như không còn khi bạn phải xử lý T nuts, tuy nhiên. Tôi ghét T nuts.

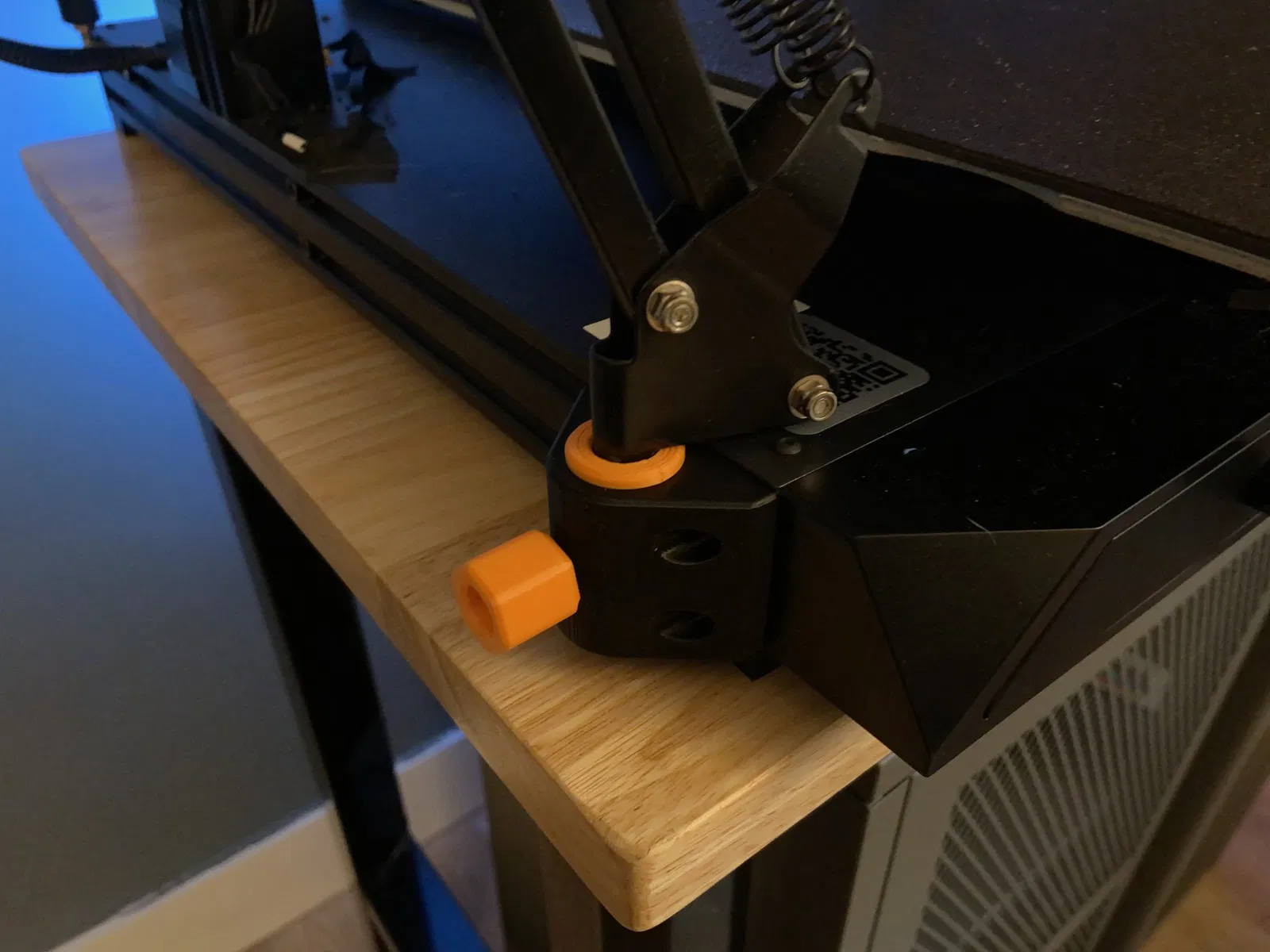

Vì vậy, gizmo này chấp nhận các đế 12mm thường, nhưng không chỉ, được tìm thấy trên các giá đỡ micro, mặc dù cũng có đèn vòng, đèn bàn, v.v. sử dụng cùng một đế. (Tôi sử dụng tay mic để hỗ trợ camera, đó là lý do tại sao tôi xây dựng cái này.) Cấu trúc bao gồm một mảnh đế được neo vào ray 2040 bằng các vít M3x12 và T-nuts và hỗ trợ một vít M5 (với tay cầm xoay có thể mã hóa màu sắc) để khóa. Collet được in riêng (để bạn có thể in nó bằng một vật liệu mềm dẻo hơn; hiện tại tôi đang sử dụng PLA+ đặc biệt dẻo nhưng tôi dự định chuyển sang TPU khi tôi sử dụng cái này cho micro trong tương lai; vít là vít M5x20mm được giữ bằng một nut giữ.

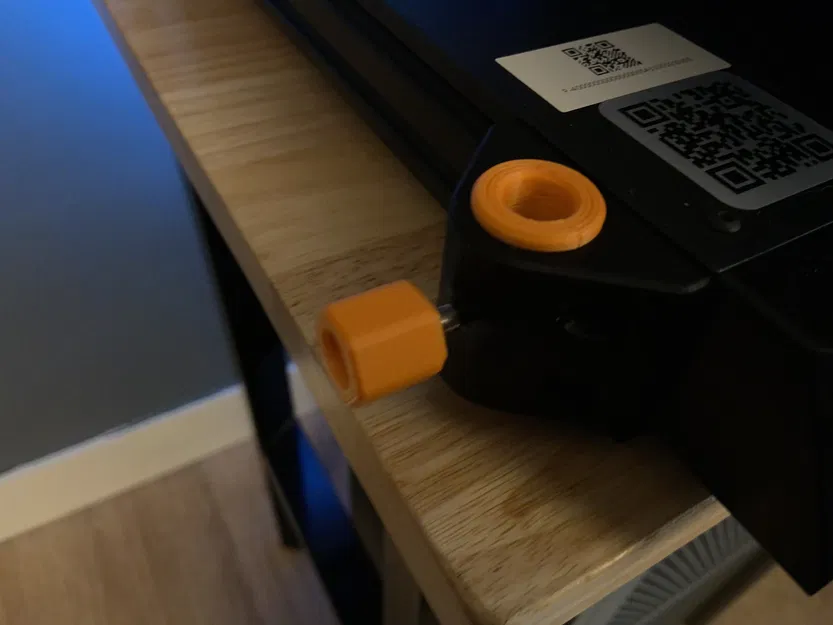

Nó được thiết kế để in với collet lộn ngược (mép mở trên bàn in) và với đơn vị đế nằm ngửa (mặt cong lên), và lỗ xuyên cho collet được rãnh cho mục đích đó. Collet tự nó có một khoảng trống cho vít và một rãnh, vì vậy bạn không thể đặt nó ngược lại.

Vật liệu chỉ quan trọng một phần nào đó. Tôi đã sử dụng PLA thông thường cho đế và PLA+ (Polyterra) đã đề cập cho collet và tay cầm vít. Bạn có thể sử dụng PETG cho bất kỳ cái nào, và một collet in đặc bằng TPU có thể đáng để thử nghiệm nếu bạn có một máy in đủ năng lượng.

Xin lưu ý: tất cả các mô hình F3D của tôi mà không phải là remix của công việc của người khác đều được cấp phép CC-BY-NC-SA. Việc sử dụng thương mại có sẵn theo yêu cầu; xin vui lòng liên hệ qua email.
