CocoSnap: Clicker từ tính in 3D không cần lò xo

Name: CocoSnap fidget clickers từ Kool Fingers

Video: https://youtu.be/2D1s7jOAz_Y

Hướng dẫn in: https://koolfingers.com/3d-prints/printing-clickers/

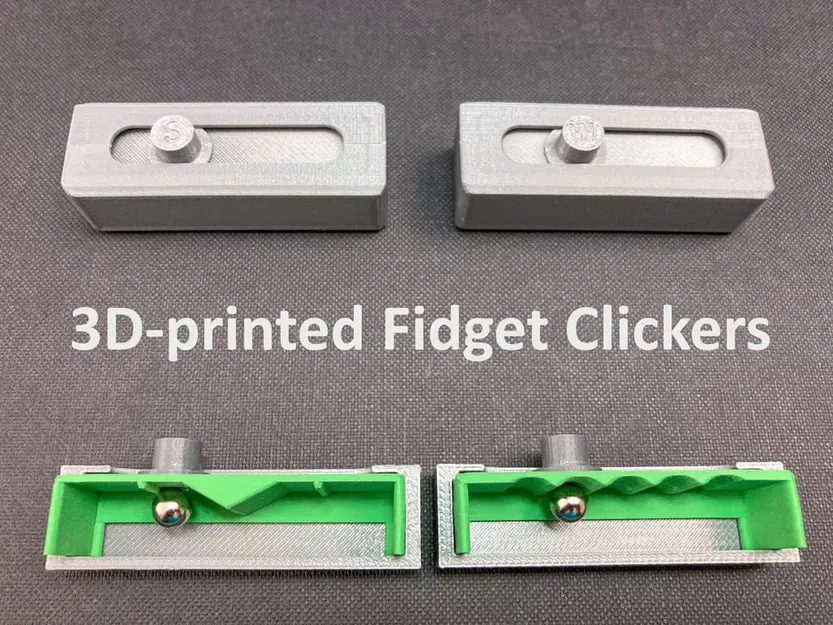

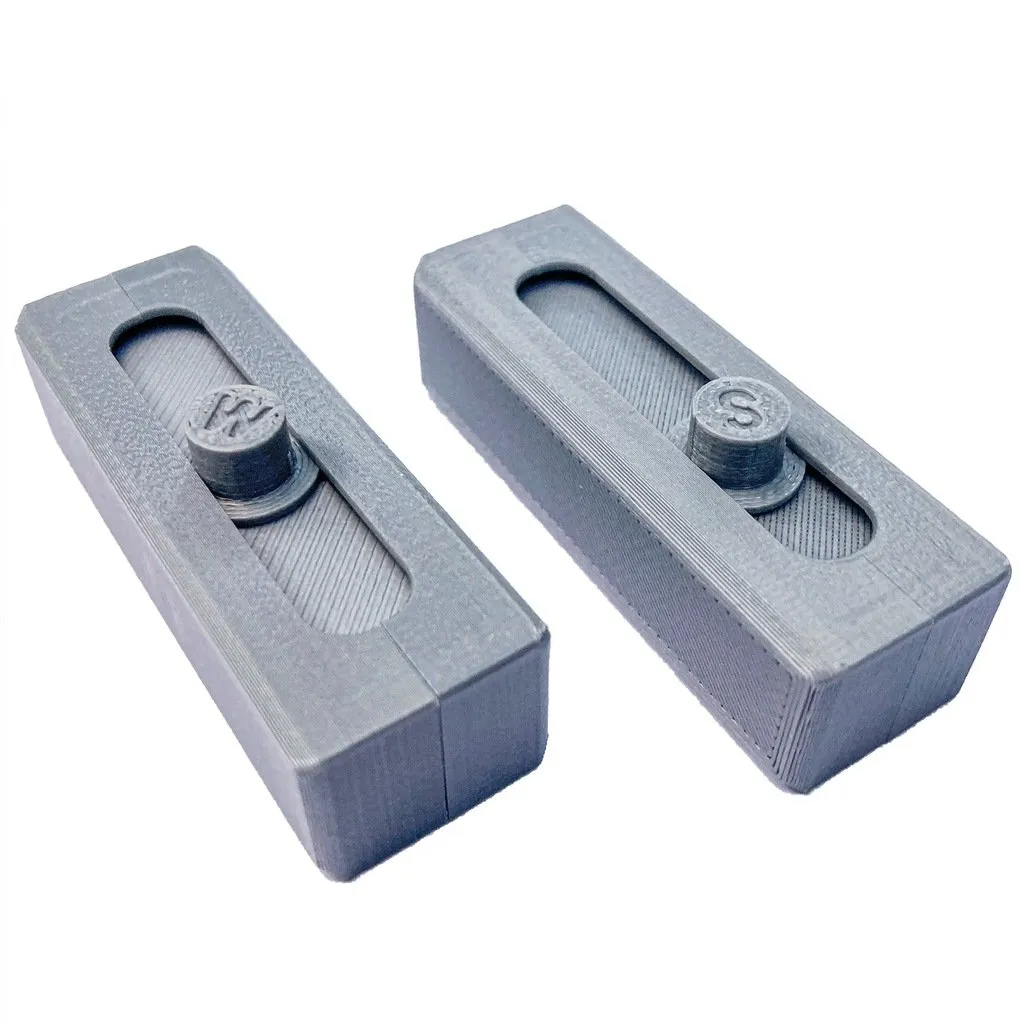

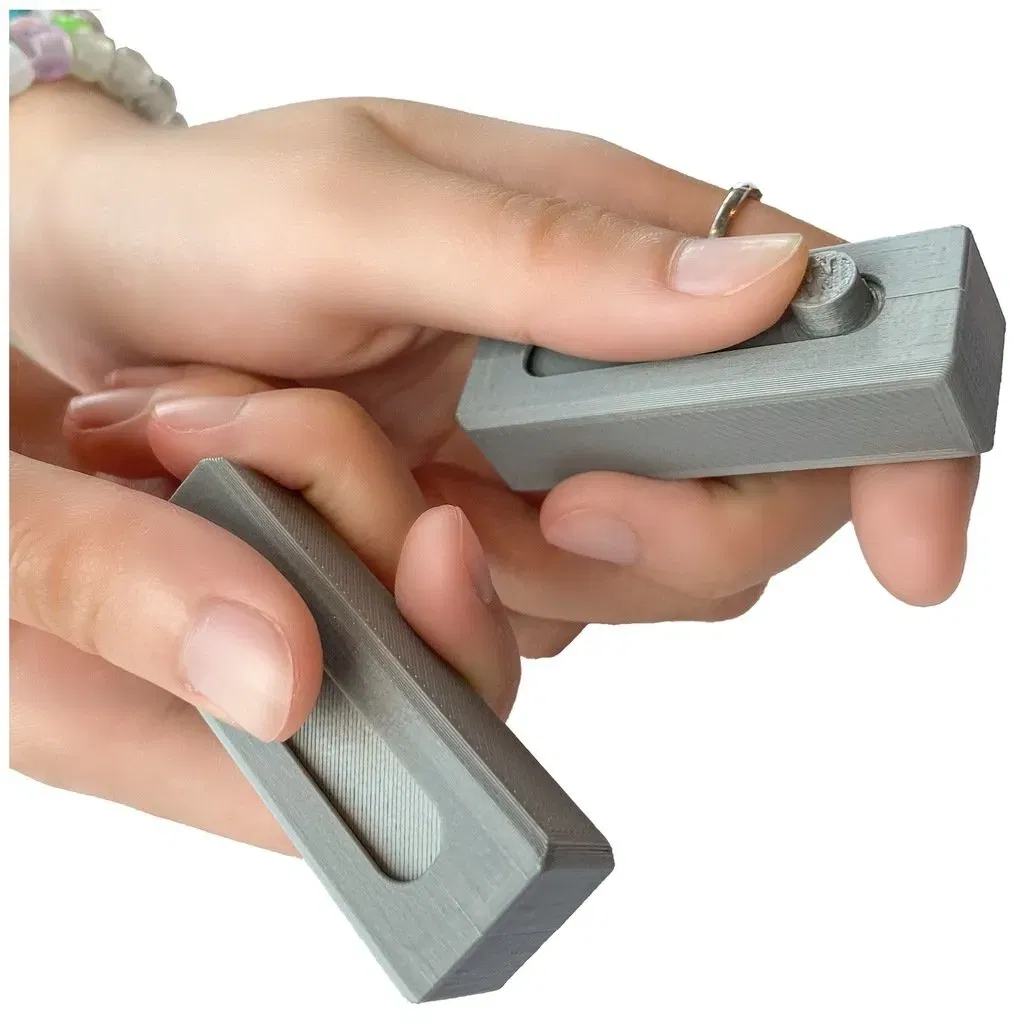

Fidget Clickers tạo ra âm thanh cực kỳ lớn so với kích thước nhỏ của chúng. Chúng khá đơn giản: một đống các bộ phận in 3D được ghép lại để giữ nam châm bên trong. Một số người rất thông minh nói rằng bạn không thể làm fidgets đơn giản hơn những cái này. Chúng tôi đã nghĩ ra những cái này, và đang giữ các bằng sáng chế đang chờ cho khái niệm fidget walkers - hãy nghĩ đến "đi bộ một nam châm với một nam châm khác trên một bề mặt không đều lớn".

Bạn có thể in những clickers này để sử dụng cá nhân. Hãy thoải mái xây dựng dựa trên chúng cho các mục đích phi thương mại. Chúng thuộc về CC BY-NC-SA 4.0 như đã được chi tiết tại https://koolfingers.com/3d-prints/. Thông tin thêm về giấy phép sẽ có sau.

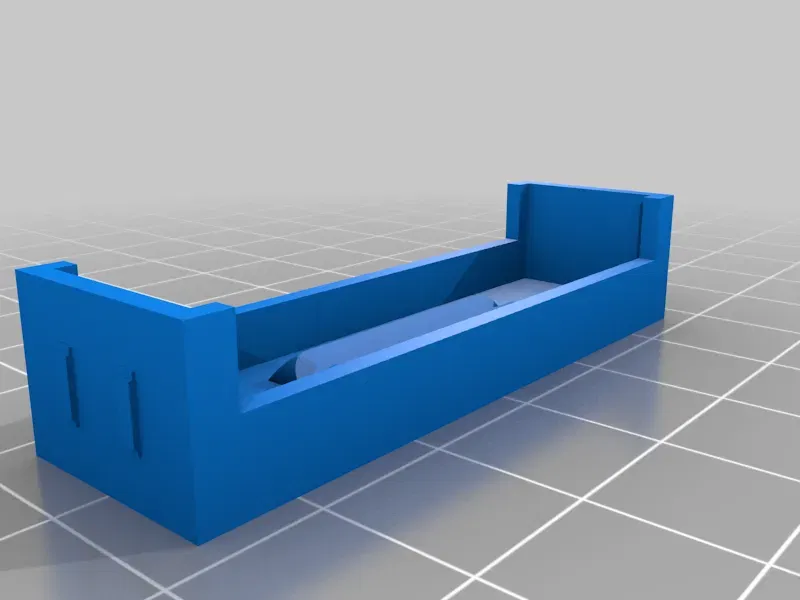

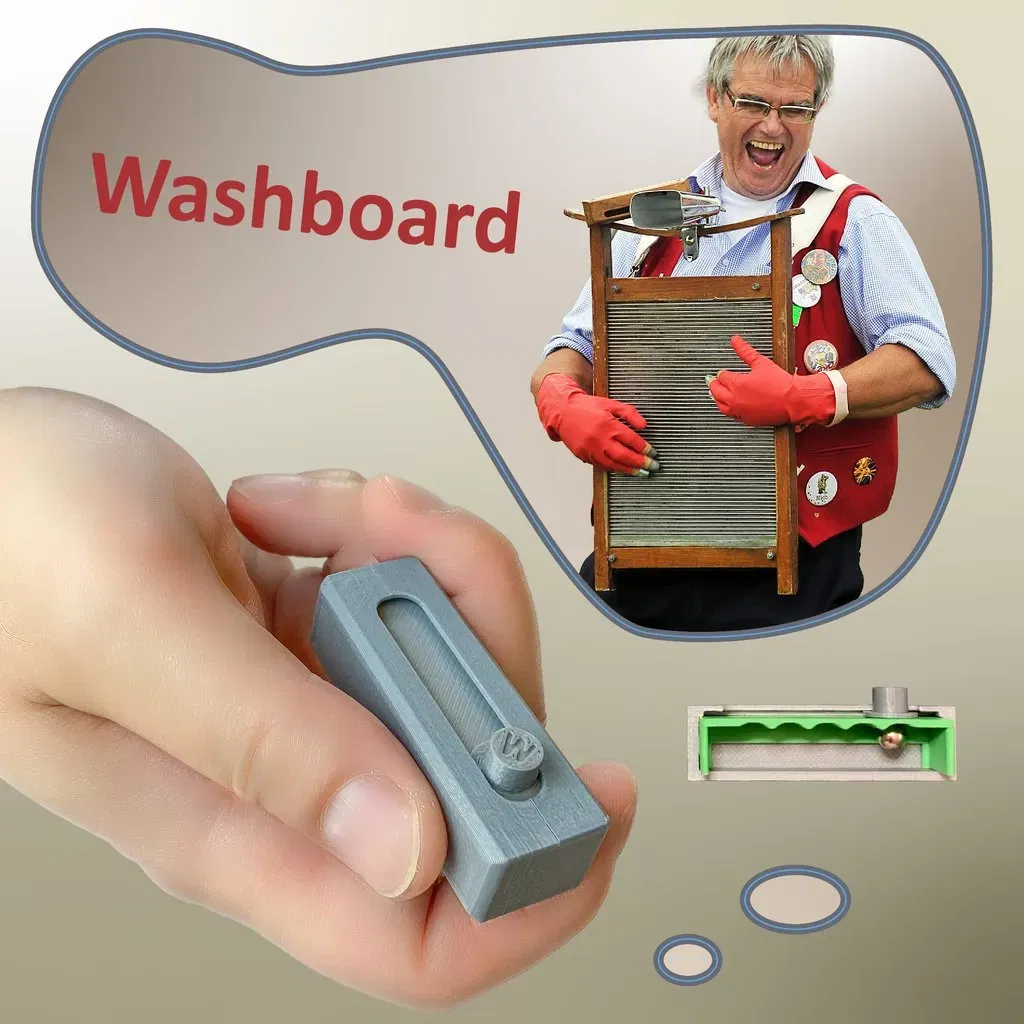

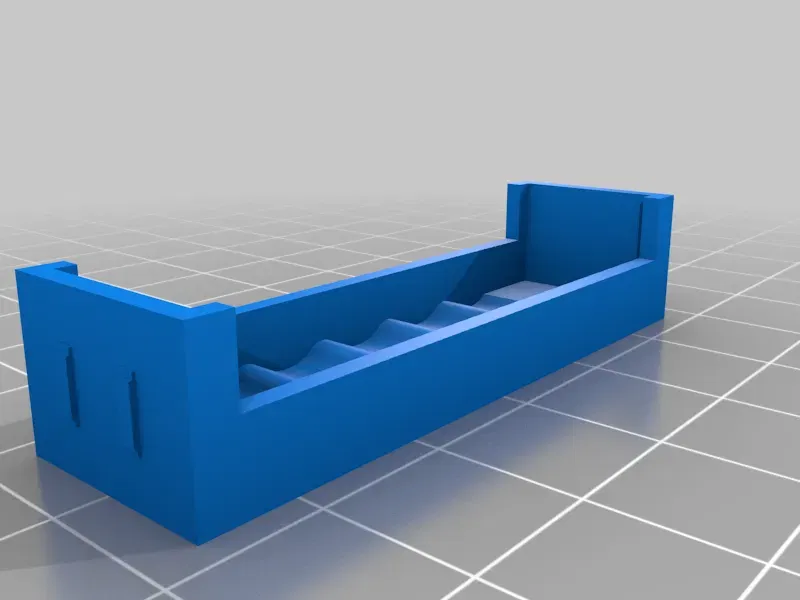

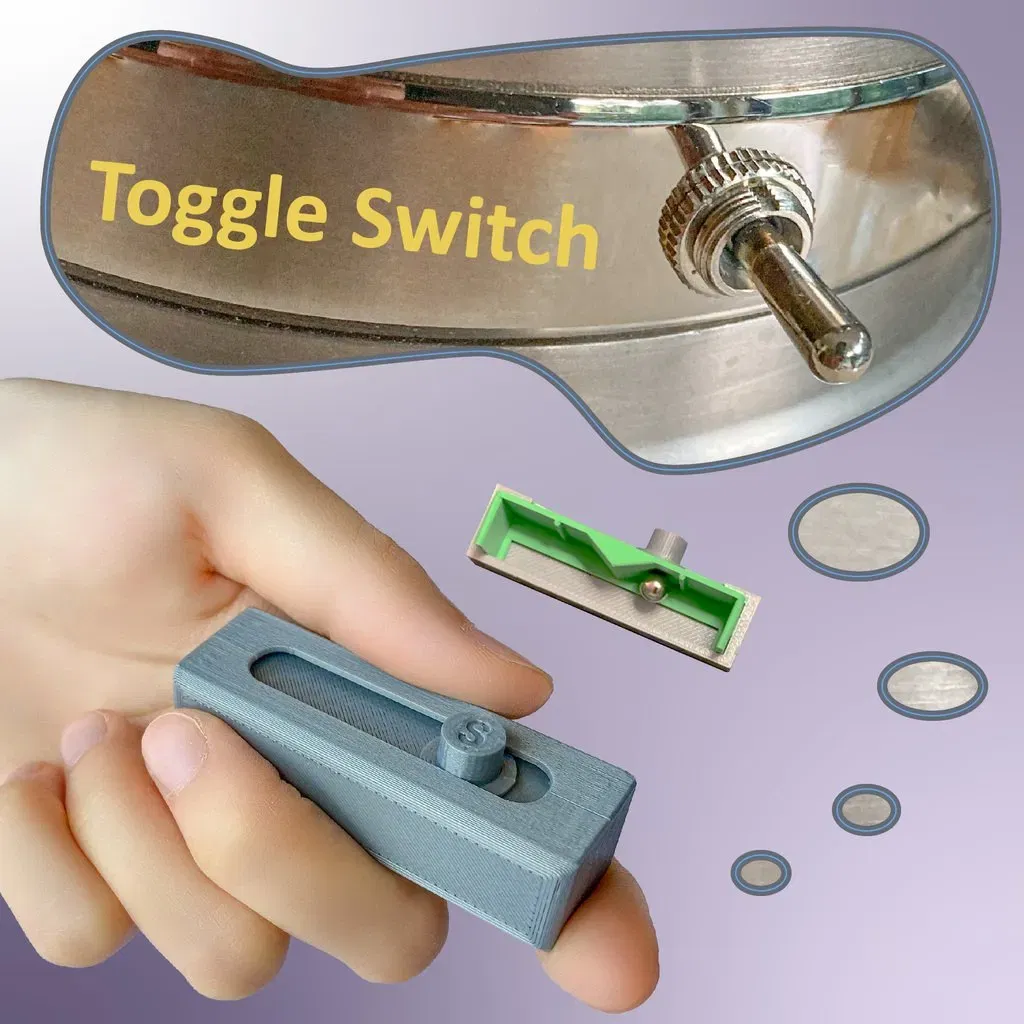

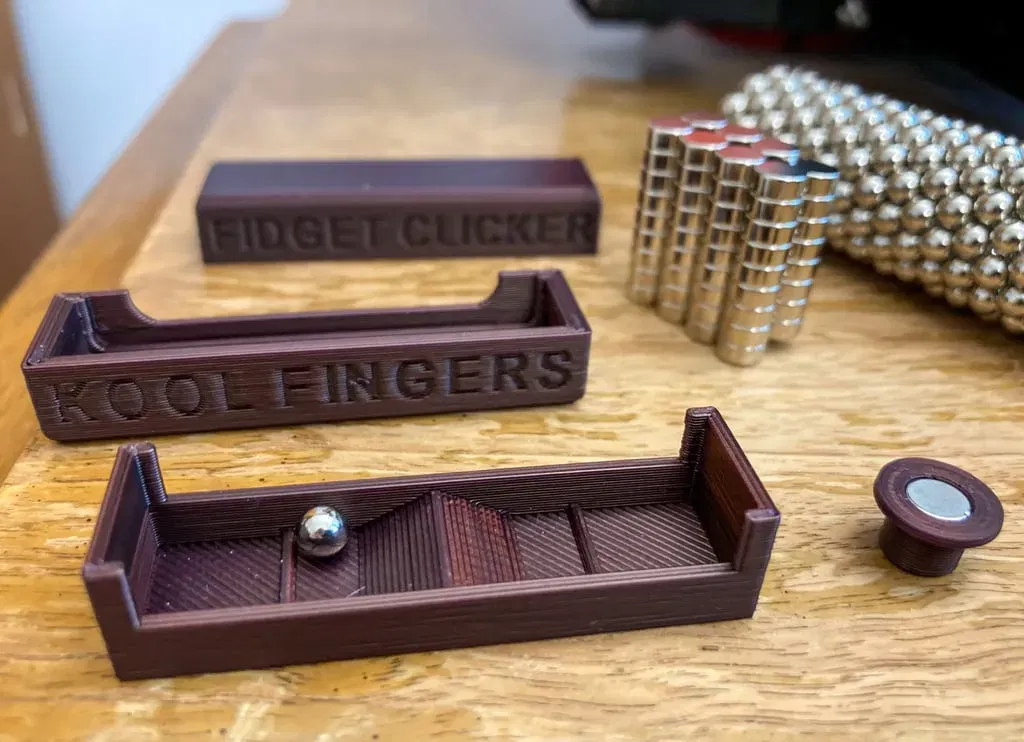

Gói này chứa các bộ phận STL cho 4 loại fidget clickers. Hai trong số các mẫu clicker này có sẵn trên Amazon cho những ai không thể in, hoặc không thể phiền phức để có được nam châm đúng. Xem các phần sau. Một số bộ phận được chia sẻ giữa các clickers, cụ thể là hai vỏ nửa bao quanh một "bề mặt đi bộ" với một trong những thuộc tính này: công tắc bật tắt, bảng giặt, gờ và thanh ray. Cũng có các tệp 3MF cho các ứng dụng slicer mà chúng tôi đã sử dụng, mà bạn có thể thấy hữu ích.

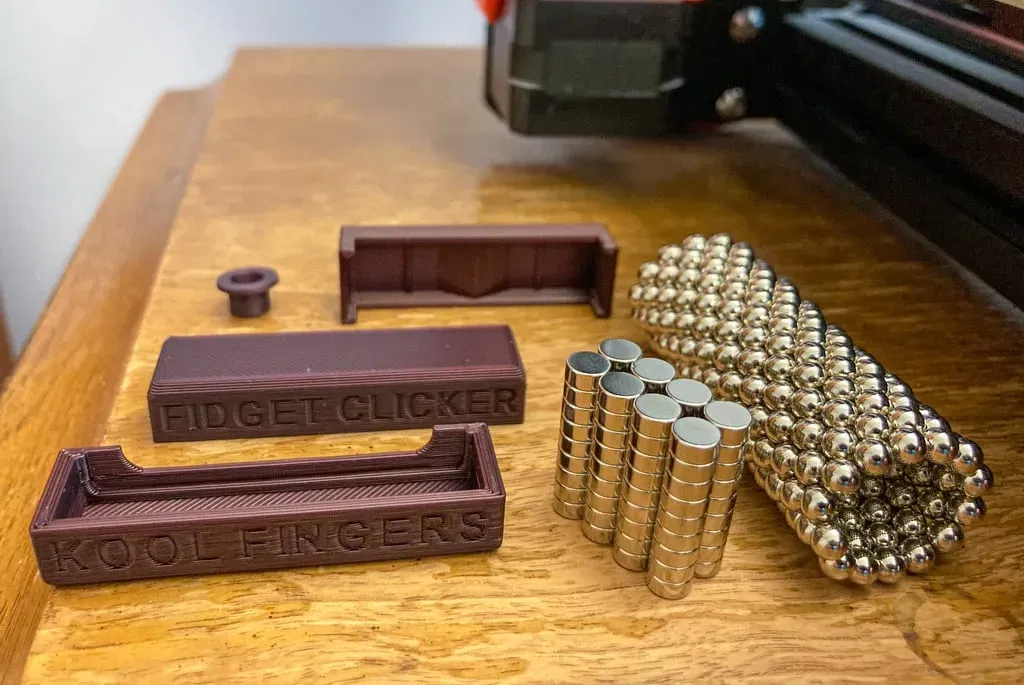

NAM CHÂM CẦN THIẾT CHO CLICKERS

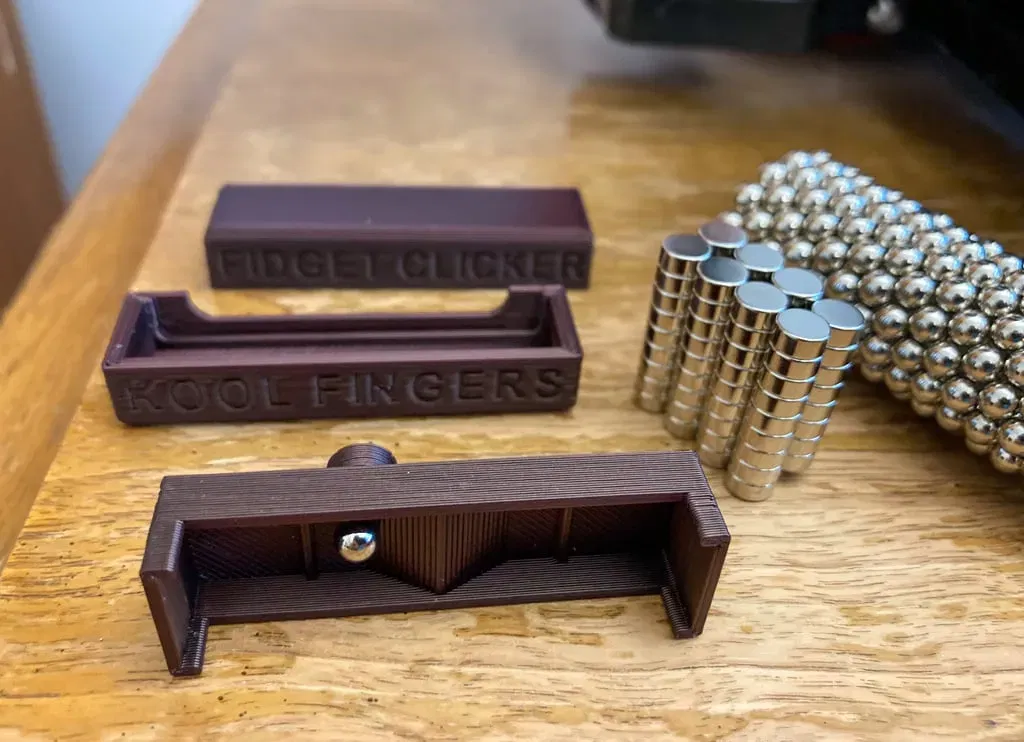

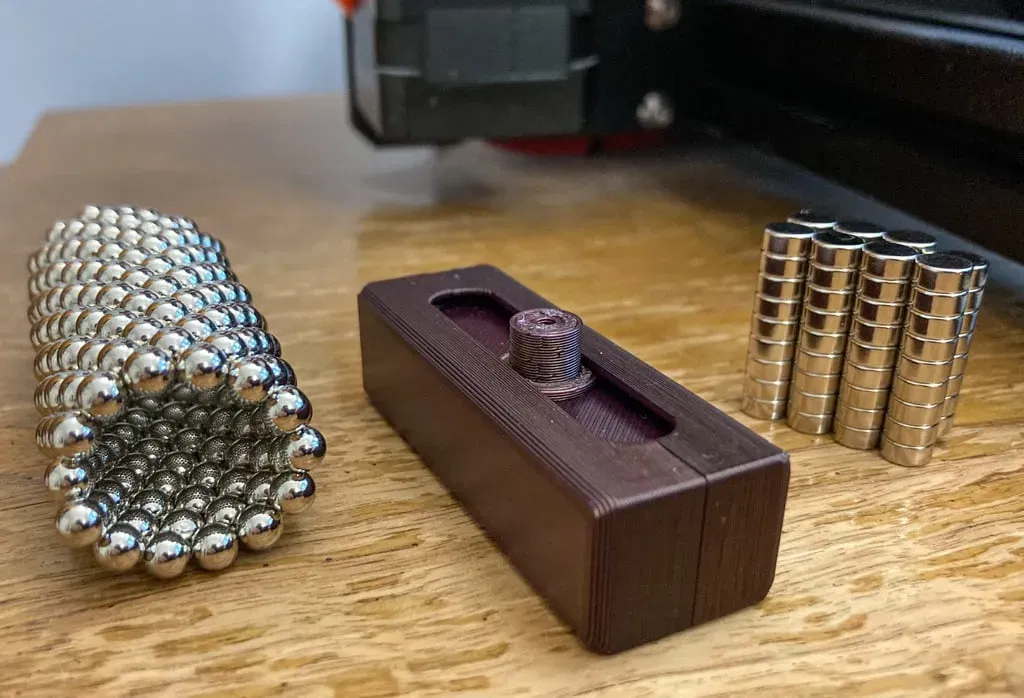

Mỗi đơn vị clicker yêu cầu một nam châm đĩa được chèn vào một chốt điều khiển, và một nam châm khác được bao bọc bên trong thân clicker. Nam châm đĩa cần có kích thước cụ thể để vừa với chốt nhỏ. Bất kỳ nam châm nào vừa với thân clicker có thể được sử dụng làm nam châm bên trong. Hình dạng, kích thước và sức mạnh từ tính của nam châm bên trong ảnh hưởng đến phản hồi xúc giác và âm thanh.

NAM CHÂM CHỐT: một nam châm đĩa N35 neodymium kích thước 6mm x 3mm. Hầu hết các nam châm đĩa được tìm thấy trực tuyến thực sự có kích thước 6mm x 2.67mm - những cái này cũng có thể sử dụng. Nhiều nam châm đĩa được bán mà không có thông số kỹ thuật rõ ràng về sức mạnh của chúng. Hầu hết trong số này là N35.

BÊN TRONG NAM CHÂM: chúng tôi khuyên bạn nên sử dụng nam châm bi N52 1/4" (6.3mm) làm nam châm bên trong. Đối với hầu hết các bản in PLA, điều này tạo ra âm trầm sâu và trải nghiệm cảm giác hài lòng. Nhưng chúng khó tìm và đắt hơn nhiều so với các nam châm bi nhỏ hơn và yếu hơn. Nam châm bi phổ biến nhất là nam châm N35 5mm (các Buckyballs gốc) - chúng khá tốt và có thể sử dụng được. Nhưng bạn có thể sẽ không tìm thấy nam châm 5mm chính xác. Nhiều nam châm được bán dưới nhãn "đường kính 5mm" thực chất là nam châm bi 3/6" (4.76mm) - chúng thậm chí còn yếu hơn. Nhưng nếu đó là tất cả những gì bạn có, thì hãy sử dụng chúng. Bạn cũng có thể thay thế nam châm bi bằng nam châm đĩa, và thậm chí là nam châm khối, để có phản hồi khác nhau cho người đi bộ fidget.

Các clicker trên cửa hàng Amazon của chúng tôi được trang bị nam châm đĩa N35 6mmx3mm và nam châm bi N52 1/4" mà chúng tôi khuyên dùng. Bạn có thể mua các clicker này tại: https://www.amazon.com/koolfingers

Cảnh báo: nuốt phải nam châm nhỏ có thể dính lại với nhau trong ruột, gây ra nhiễm trùng nghiêm trọng và tử vong. Hãy tìm kiếm sự chăm sóc y tế ngay lập tức nếu nam châm bị nuốt hoặc hít phải.

CÀI ĐẶT IN ĐƯỢC ĐỀ XUẤT:

Luôn truy cập trang web Kool Fingers của chúng tôi để có hướng dẫn in ấn cập nhật nhất. Và hãy nhớ rằng có các tệp readme bên cạnh các tệp 3MF cho các ứng dụng slicer phổ biến. Các mẫu clicker này đã được thiết kế với độ chính xác rất cụ thể, để làm cho các mảnh này khít với nhau nhưng không quá nhiều đến mức bạn không thể gắn chúng lại với nhau. Dưới đây là một số cân nhắc chung:

• In bằng PLA. Nhưng chúng cũng hoạt động với PETG, ABS, v.v.
• Chúng hoạt động tốt nhất khi in với vòi phun 04mm
• Sử dụng hồ sơ in với chiều cao lớp 0.15mm
• Cụ thể, sử dụng chiều cao lớp đầu tiên 0.2mm
• và chiều cao 0.15mm cho tất cả các lớp tiếp theo
• Lớp vỏ trên cùng: 7
• Độ dày lớp vỏ trên cùng: 0.7 mm
• Lớp vỏ dưới cùng: 0.5
• Độ dày lớp vỏ dưới cùng: 0.5 mm
• Phát hiện tường mỏng: BẬT
• Mật độ infill thưa: 30%
• Mẫu infill thưa: Gyroid hoặc Grid

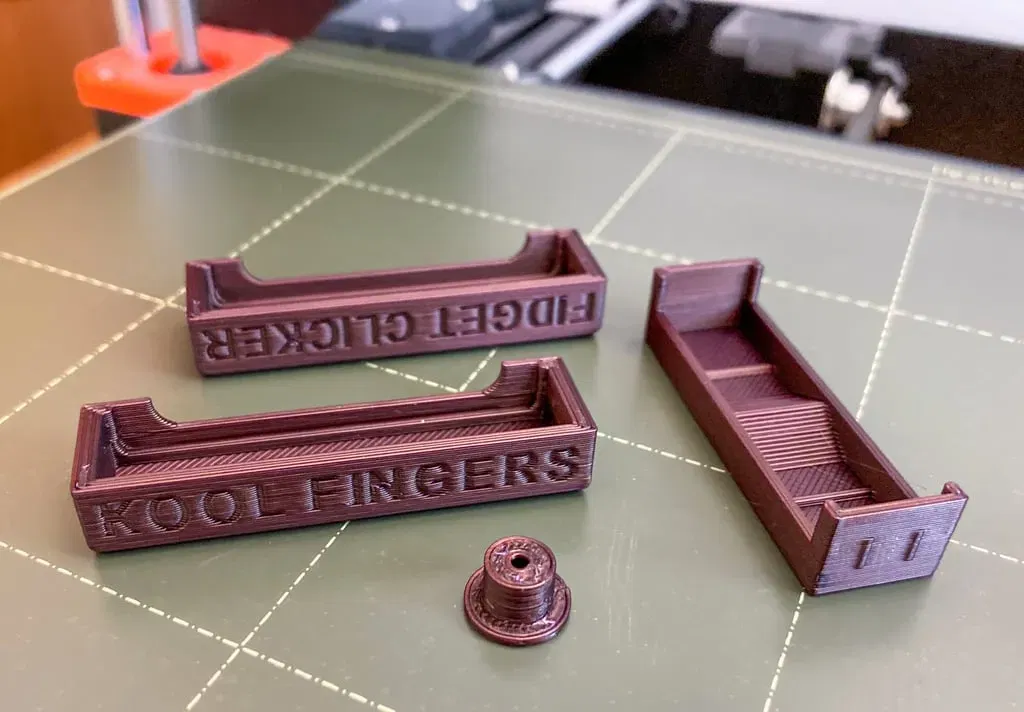

Sau Khi In

QUÁ TRÌNH XỬ LÝ SAU KHI IN:

Không cần xử lý sau in, ngoại trừ việc làm sạch thỉnh thoảng các sợi lòi ra, và làm mịn các cạnh thô và khuyết tật in.

Tuy nhiên, chốt điều khiển cần được kiểm tra cẩn thận, để đảm bảo rằng không có bất kỳ bất thường nào trên bề mặt, đặc biệt là trên vành của chốt. Vành cần phải trượt tự do trong rãnh có khe, khi các bộ phận được ghép lại với nhau.

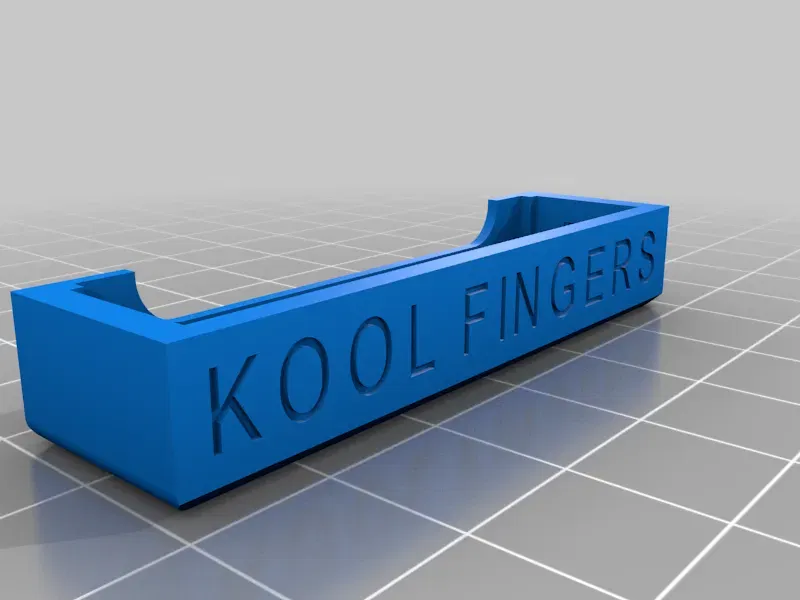

Hai nửa vỏ cần phải khép lại mà không có khoảng trống giữa chúng. Để điều này xảy ra, phần "Bề mặt Di chuyển" không được có "chân voi" nhìn thấy. Chỉ cần làm mịn hai cạnh dài của một mảnh di chuyển nếu cần.

LẮP GHÉP MỘT CÁI NHẤP:

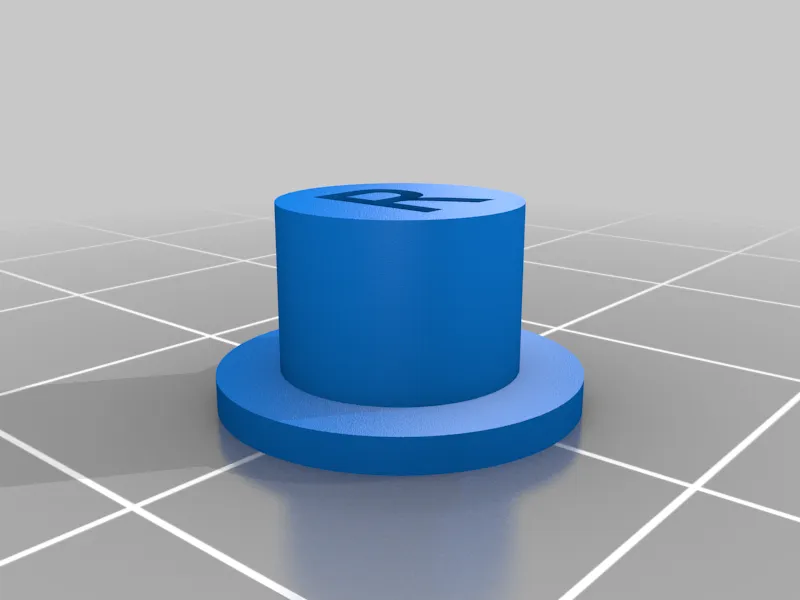

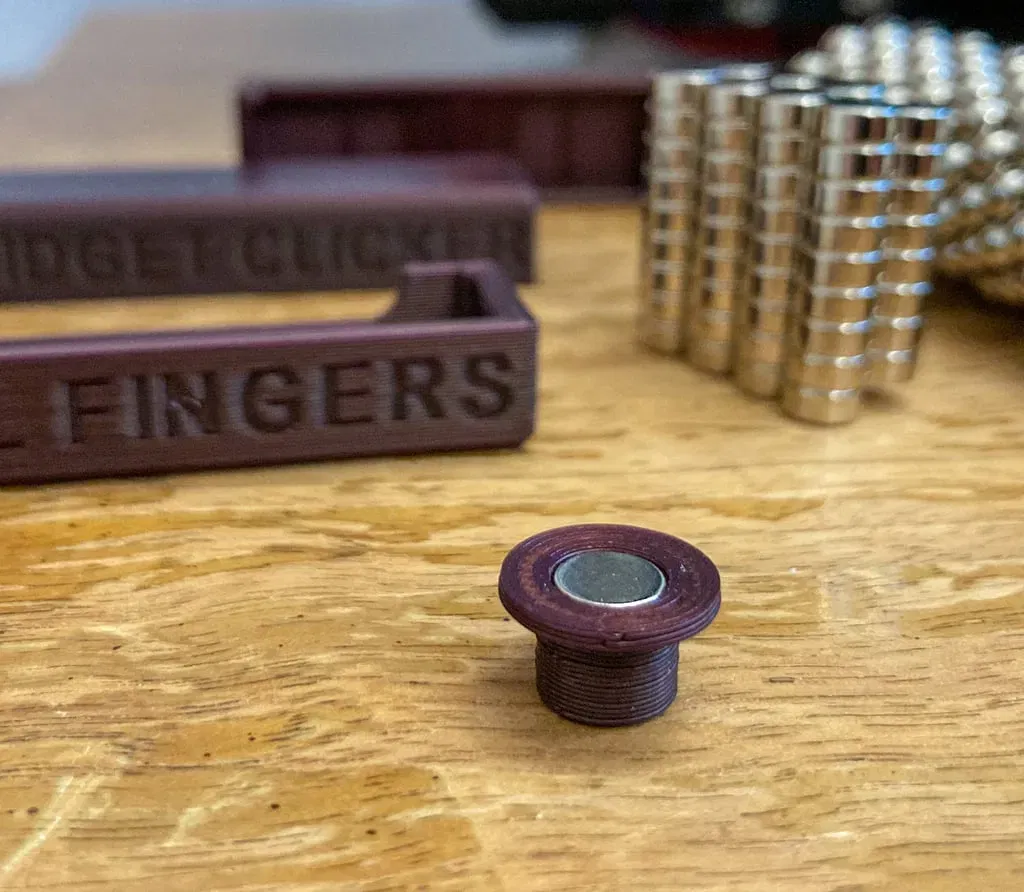

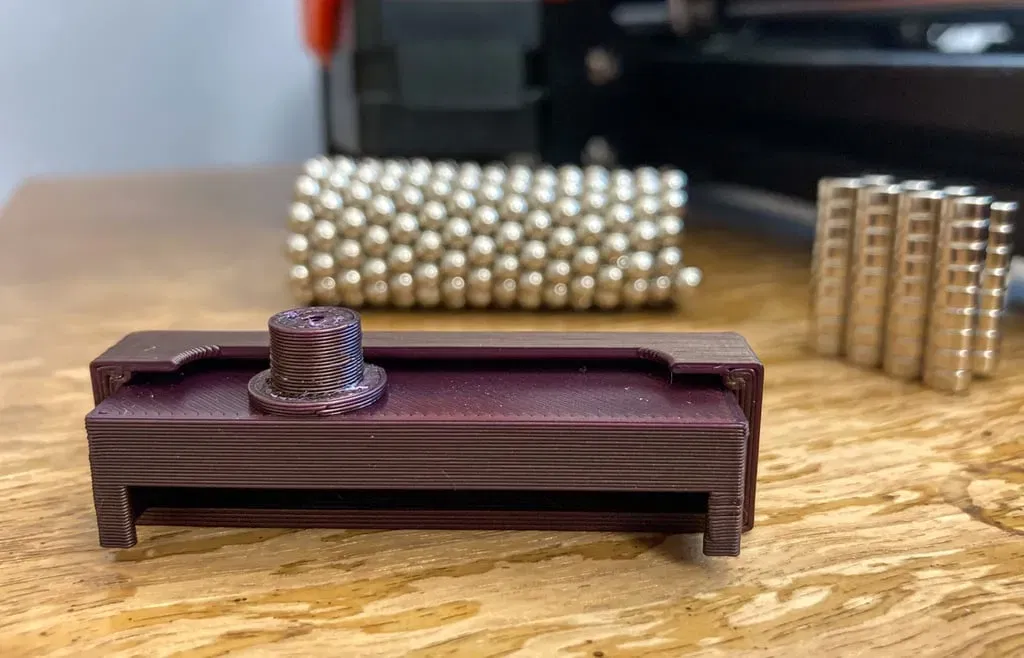

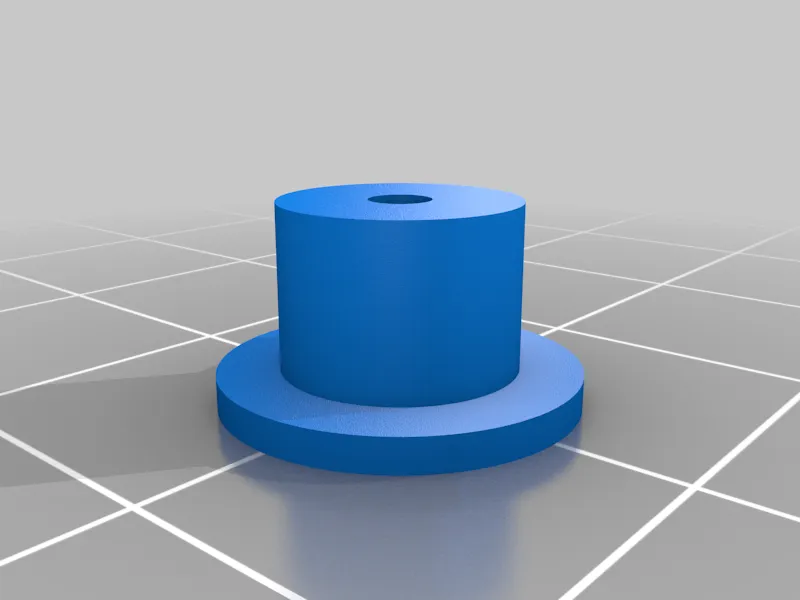

Đầu tiên, đẩy một nam châm đĩa vào chốt điều khiển. Đảm bảo rằng nam châm nằm phẳng. Chốt cần phải trượt tự do, vì vậy bạn không muốn thêm chiều cao không tính toán vào nó với một nam châm được chèn một phần.

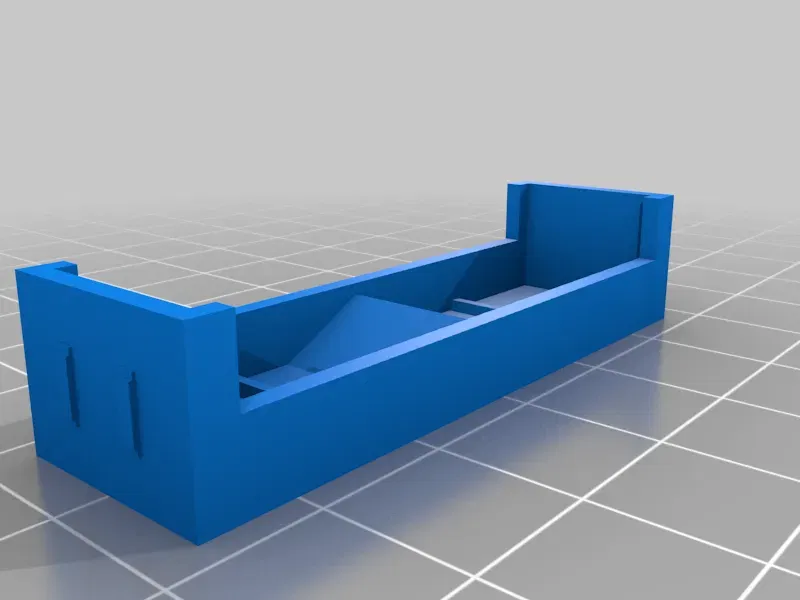

Lấy một nam châm bi, và đặt nó lên bề mặt không đều của một phần "bề mặt di chuyển". Kết nối nam châm bi với nam châm đĩa nằm trên bề mặt mịn của phần "bề mặt di chuyển". Bước này rất quan trọng, vì chúng tôi thường đã khép hai nửa vỏ lại với nhau trên một bề mặt di chuyển, chỉ để nhận ra rằng chúng tôi quên chèn nam châm bi, và/hoặc chốt điều khiển. Cố gắng mở các vỏ ra mà không làm hỏng các bề mặt và cạnh trượt bên trong có thể gần như là không thể.

Khép bề mặt di chuyển vào một nửa vỏ. Không quan trọng bạn chọn nửa vỏ nào trước. Chỉ cần đảm bảo rằng chốt nằm ở phía của nửa vỏ có rãnh. Đơn vị chưa hoàn thiện có thể được kiểm tra ngay bây giờ. Trượt chốt qua lại, và xác nhận rằng chốt trượt mượt mà.

Tận hưởng trải nghiệm đi bộ nghịch ngợm, và xác nhận rằng nam châm bi di chuyển tốt, trước khi bạn khép nửa vỏ còn lại lại.

Phần Tùy Chỉnh

CẤP GIẤY PHÉP

Chúng tôi khuyến khích bạn thử nghiệm với clickers. Hãy thử phủ lớp sơn móng tay hoặc tương đương lên bề mặt đi bộ bên trong. Bạn thậm chí có thể đổ nước vào bên trong và bịt kín clicker. Dán clicker vào một bề mặt phát ra âm thanh như kính cửa sổ hoặc cửa phòng tắm của bạn. Hoặc dán nó vào một hộp tupperware, hoặc vào đàn guitar của bạn. Hãy thử đặt hai chốt điều khiển vào rãnh. Khả năng là vô tận.

Fidget Walkers © 2023 bởi Kool Fingers được cấp phép theo Attribution-NonCommercial-ShareAlike 4.0 International. Để xem bản sao của giấy phép này, hãy truy cập http://creativecommons.org/licenses/by-nc-sa/4.0/

Đơn xin cấp bằng sáng chế cho fidget walkers và các khái niệm liên quan đã được nộp. Một số đã được công bố sớm và có thể tìm thấy tại https://koolfingers.com/patents/. Như đã đề cập trong các đơn xin của chúng tôi, những fidget haptic này cũng áp dụng trong nhiều lĩnh vực khác nhau bao gồm nhạc cụ gõ, công tắc dưới nước, khóa từ, trò chơi trên bàn, và thậm chí là máy móc tự động.

Do đó, ngoài "CC BY-NC-SA 4.0", tất cả các mô hình 3D được công bố ở đây, các biến thể trong tương lai của bên thứ ba, cũng như các tác phẩm không biến đổi cũng được bảo vệ bởi quyền tạm thời trước khi cấp, miễn là khái niệm fidget walker được áp dụng. Trong khi bạn có quyền tạo và in các thiết kế biến thể, bạn không được thương mại hóa chúng mà không có sự đồng ý của chúng tôi.
