Fratchets: Ròng rọc từ tính không lò xo

Name: Fratchet Coins & Knobs: các bánh răng từ tính không có lò xo
Video: https://youtu.be/LA6X\_rGLK14
Printing Instructions: https://koolfingers.com/3d-prints/printing-fratchets/

Fratchets là các bánh răng fidget không có lò xo cơ khí. Thay vào đó, chúng được cung cấp năng lượng bởi nam châm. Nhưng chúng cảm giác và phát ra âm thanh giống như cờ lê, tiếng răng cưa, và khóa dây ratchet.

Mặc dù âm thanh và phản hồi xúc giác của chúng rất tinh vi, nhưng chúng khá đơn giản: một đống các bộ phận in 3D được ghép lại với nhau để giữ nam châm bên trong. Một số người rất thông minh nói rằng bạn không thể làm fidget đơn giản hơn những cái này. Chúng tôi đã tạo ra những cái này và đang giữ bản quyền đang chờ cấp cho khái niệm "fidget walkers" - nghĩ đến "dắt một nam châm bằng một nam châm khác trên một bề mặt không đồng đều".

Bạn có thể in các đồng xu và núm fratchet cho mục đích cá nhân. Hãy thoải mái phát triển chúng cho các mục đích phi thương mại. Chúng thuộc quyền CC BY-NC-SA 4.0 như được chi tiết tại https://koolfingers.com/3d-prints/. Thêm thông tin về giấy phép sẽ có sau.

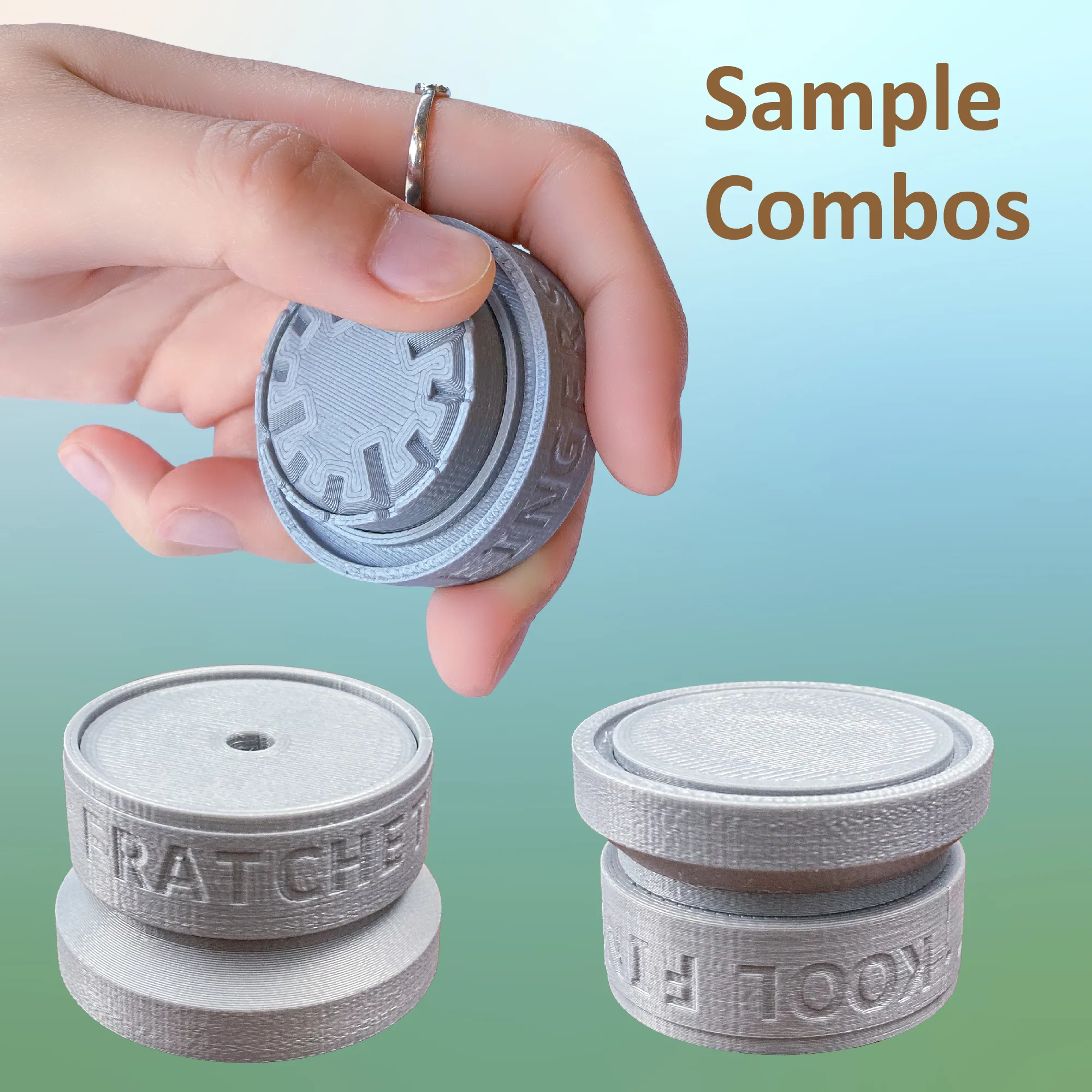

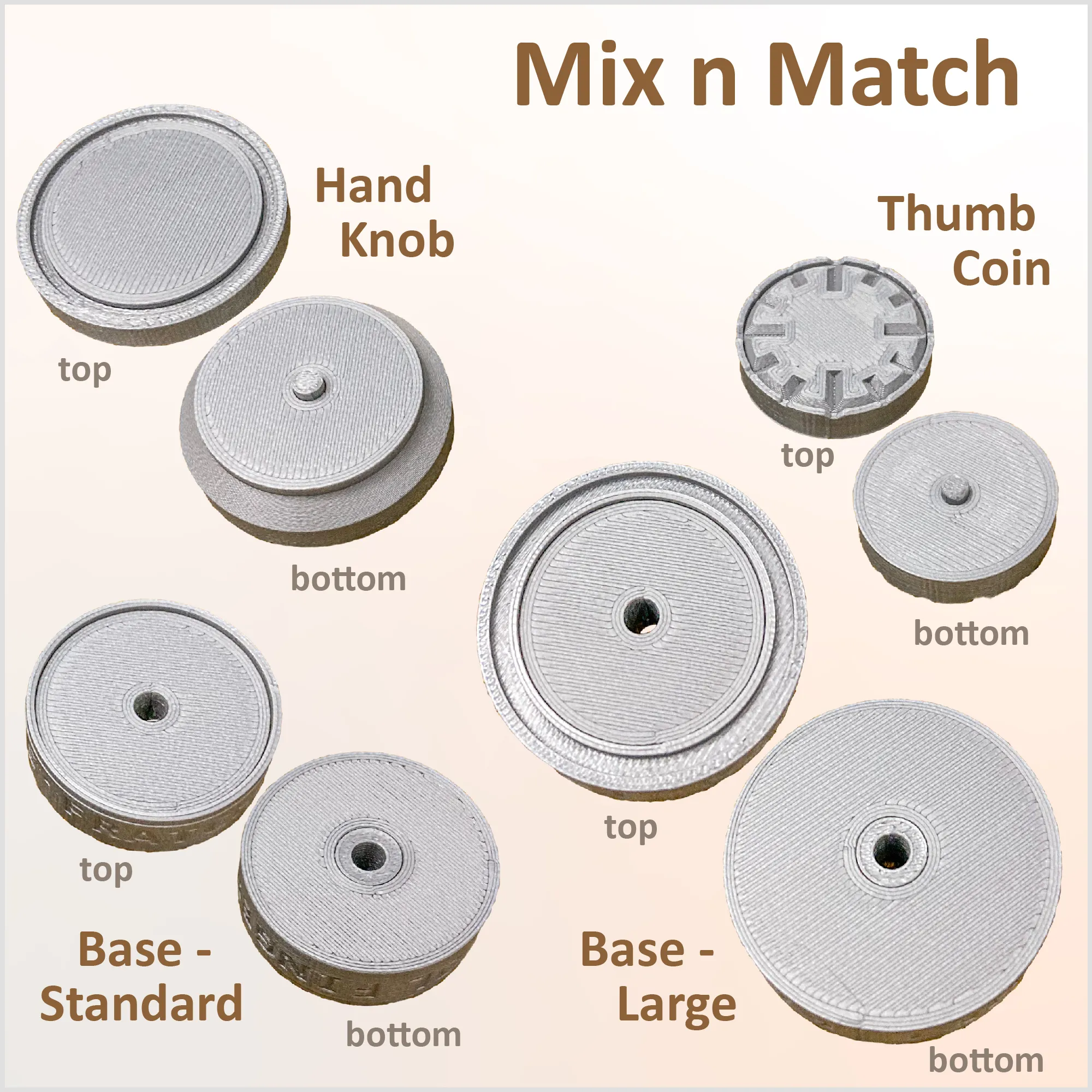

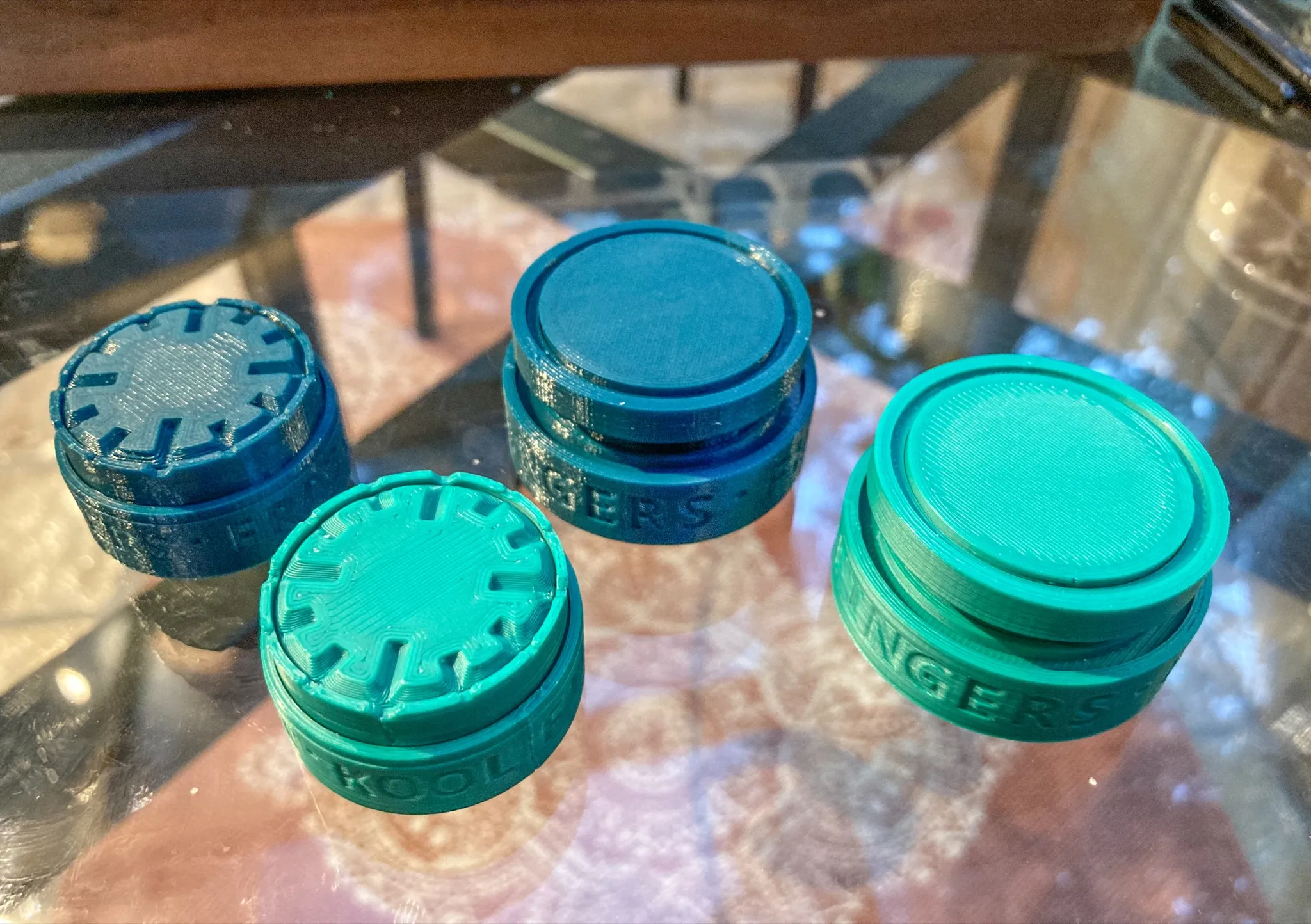

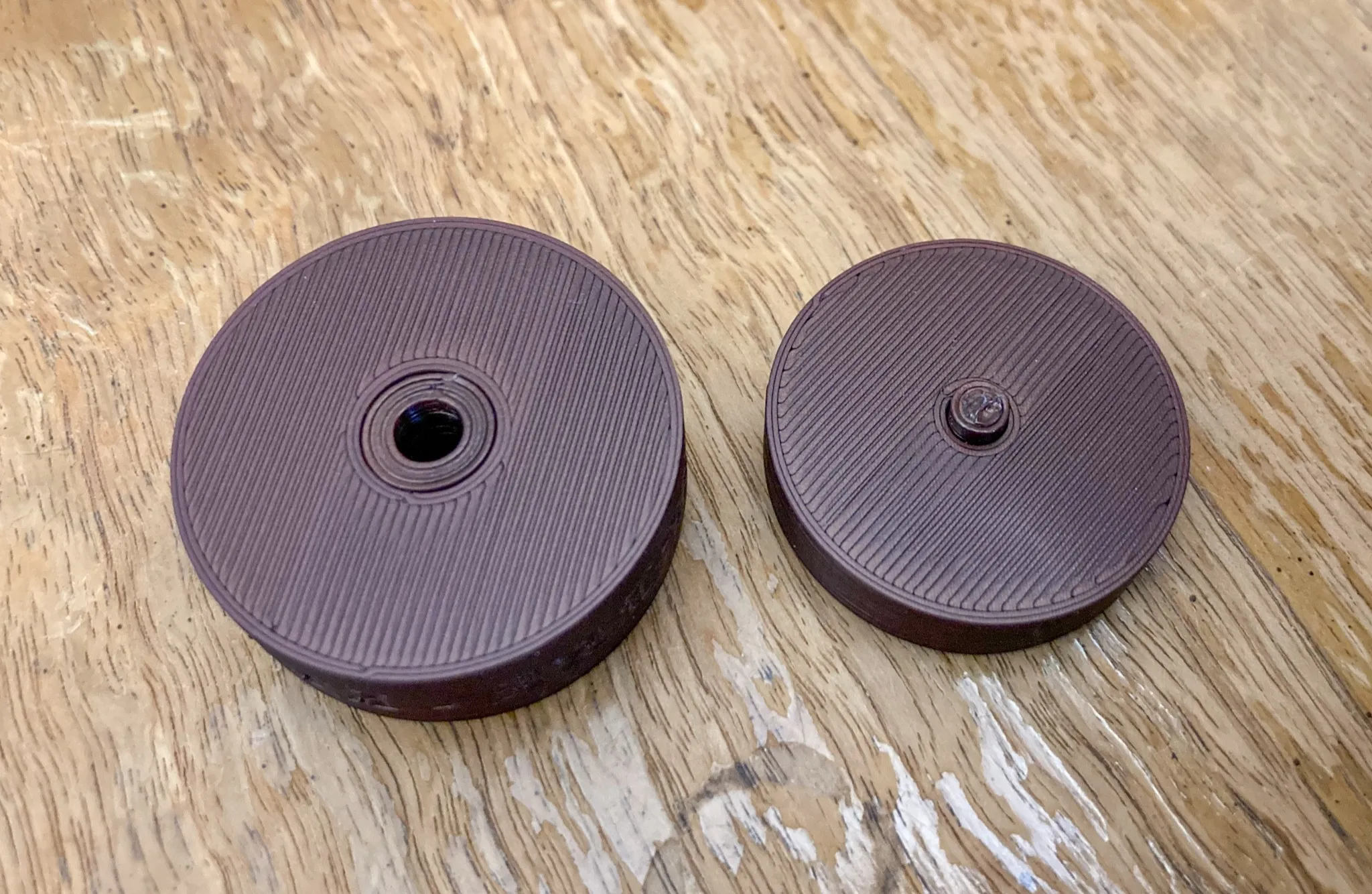

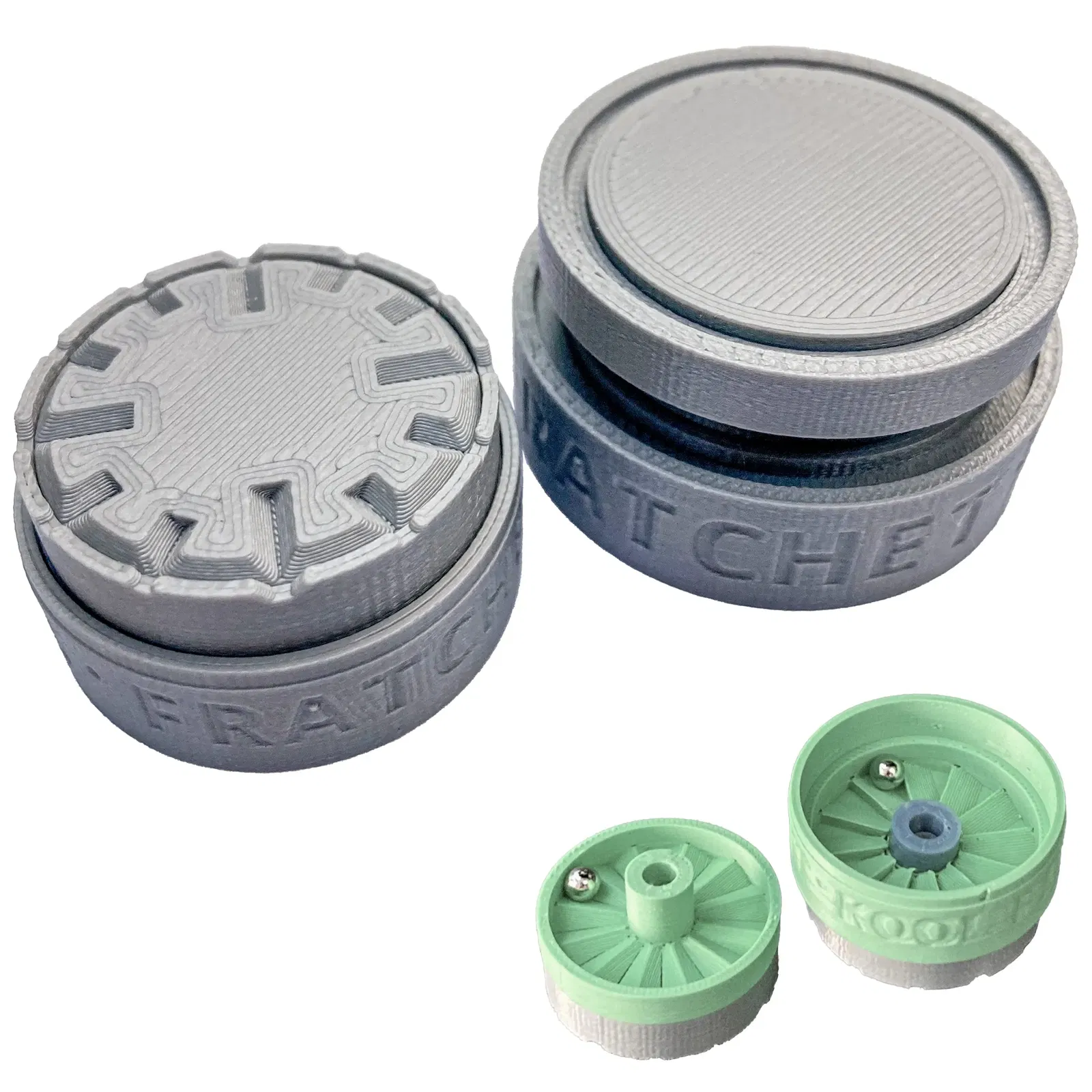

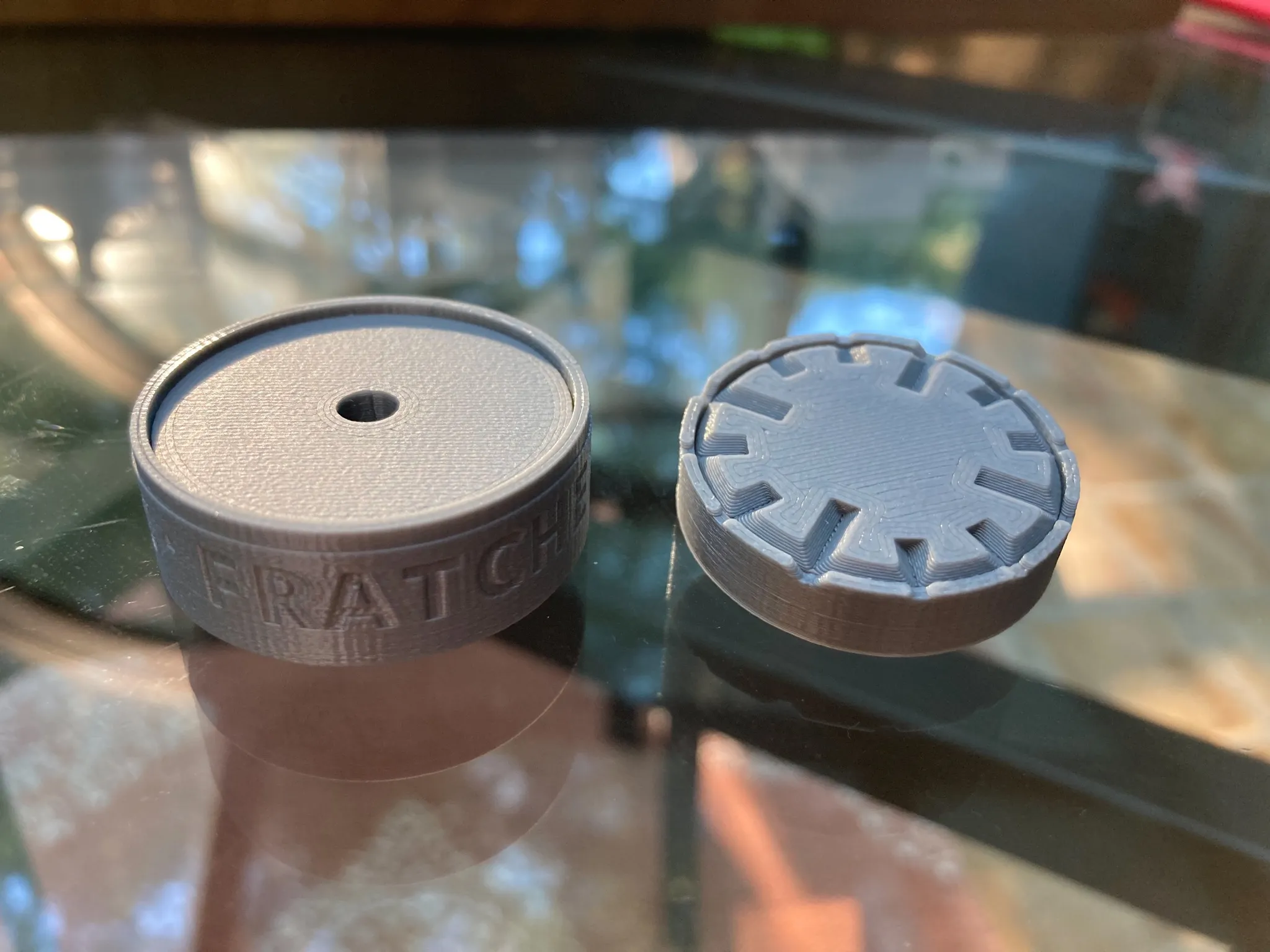

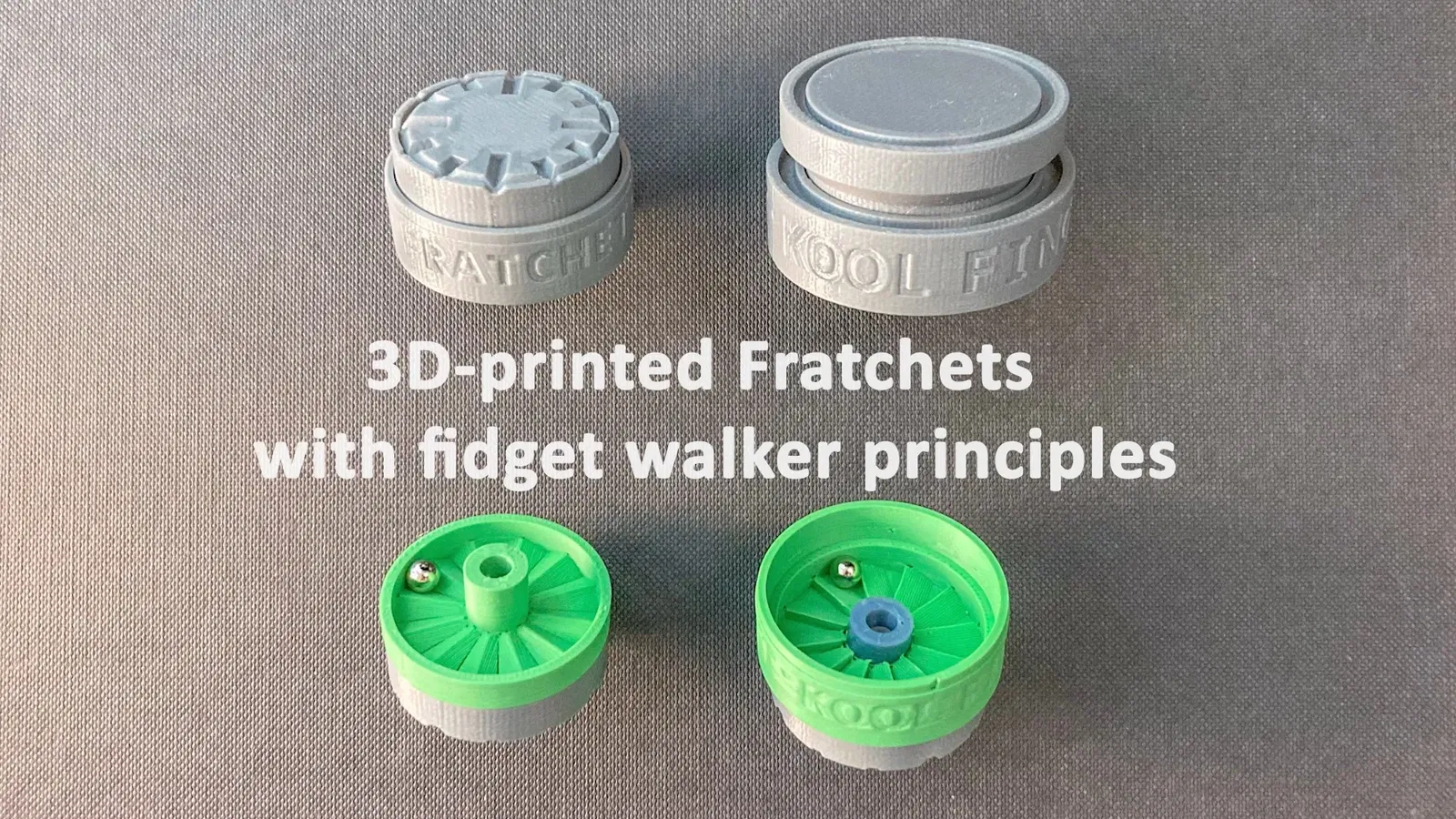

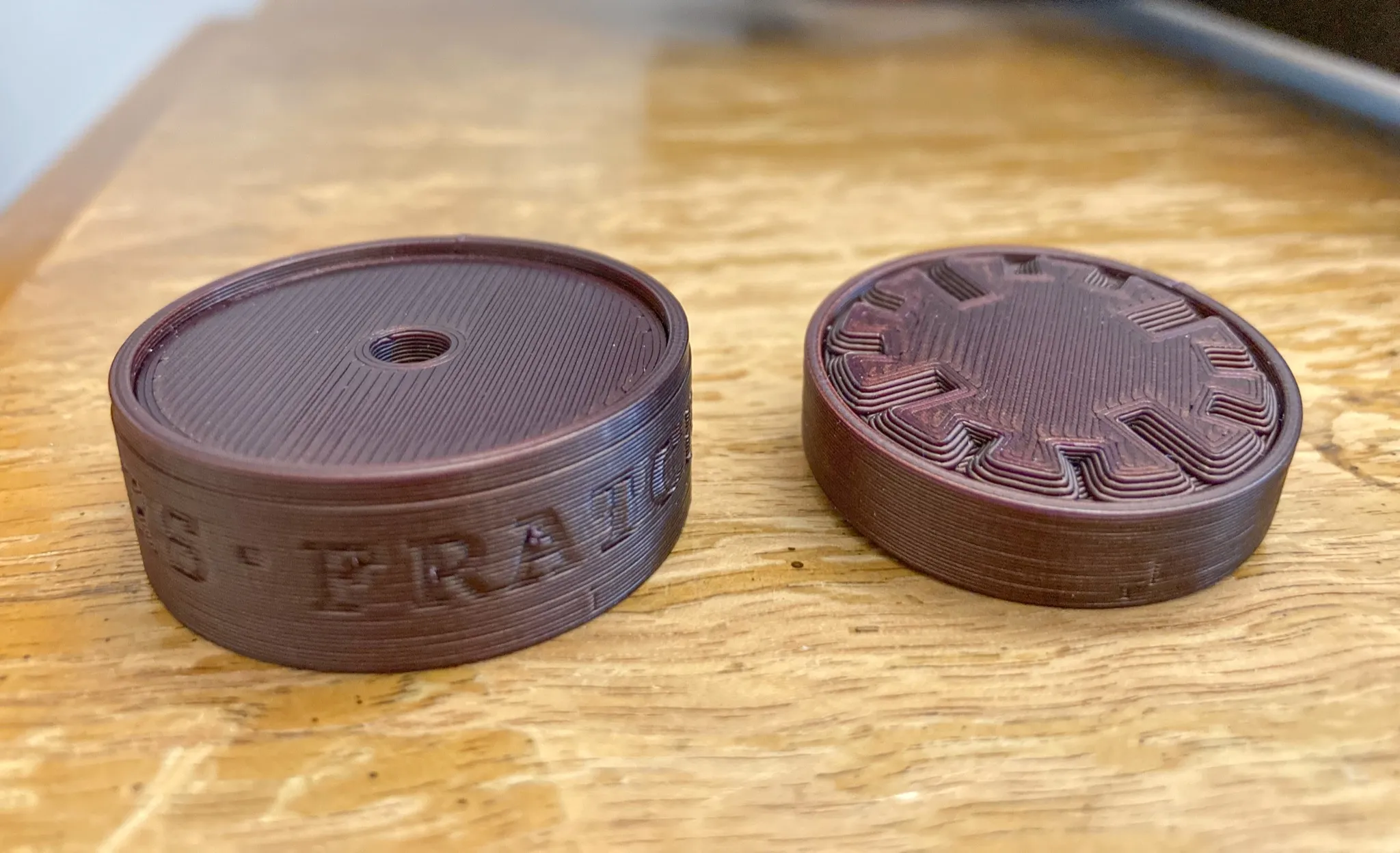

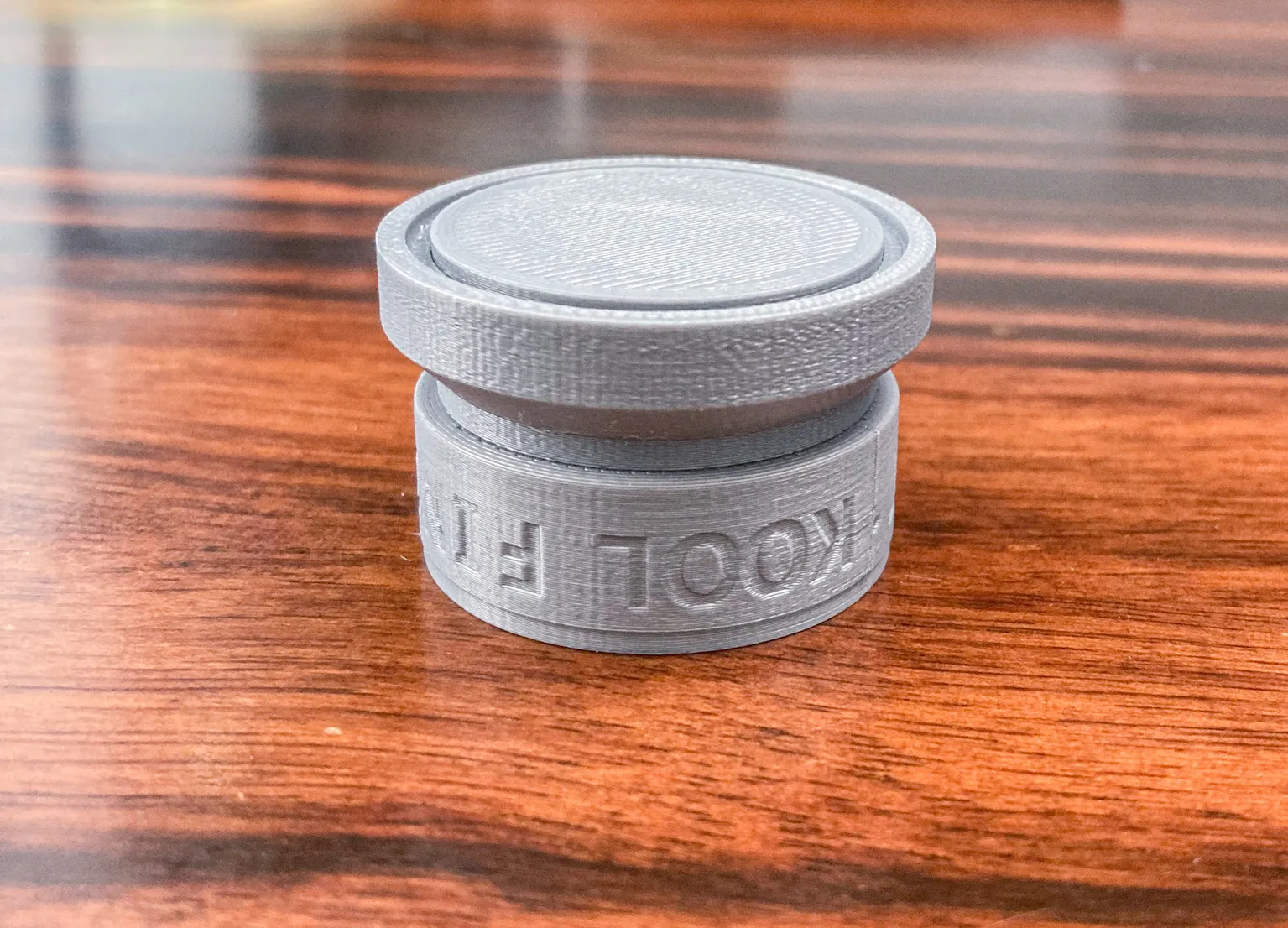

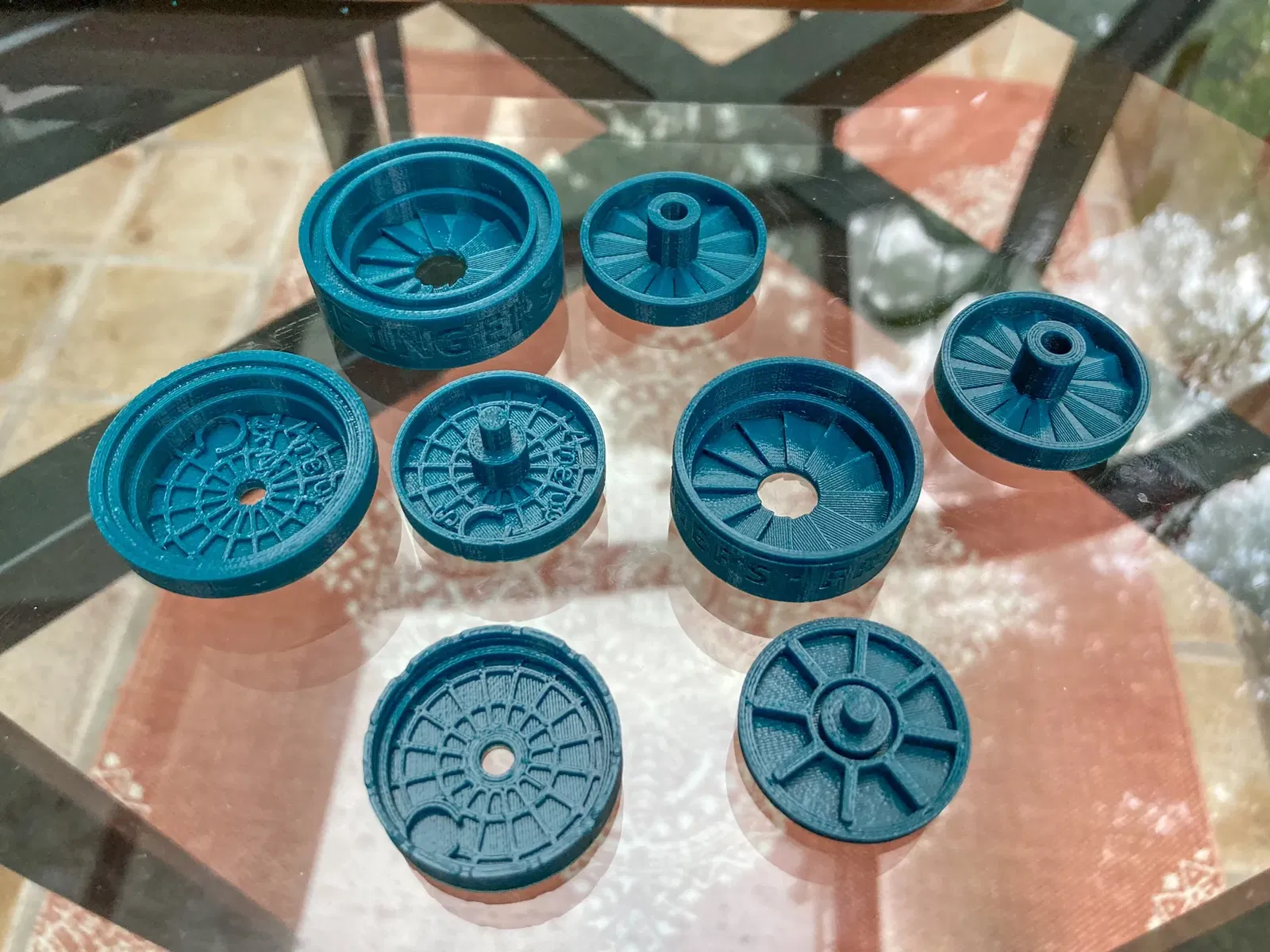

Gói này chứa các bộ phận STL cho một đồng xu ngón tay mà bạn có thể lăn chỉ bằng một ngón tay, và một núm tay mà bạn có thể cầm và thao tác bằng nhiều ngón tay. Mỗi fratchet bao gồm một mặt số và một đế. Mặt số đồng xu đi kèm với một đế tiêu chuẩn, và mặt số núm với một đế lớn. Nhưng mặt số đồng xu có thể được sử dụng với cả hai mặt của đế lớn, để có phản hồi răng cưa thay đổi. Và cả hai mặt của mặt số núm hoạt động với cả hai mặt của đế tiêu chuẩn. Cũng có các tệp 3MF cho các ứng dụng slicer mà chúng tôi đã sử dụng, mà bạn có thể thấy hữu ích.

NAM CHÂM CẦN CHO FRATCHETS

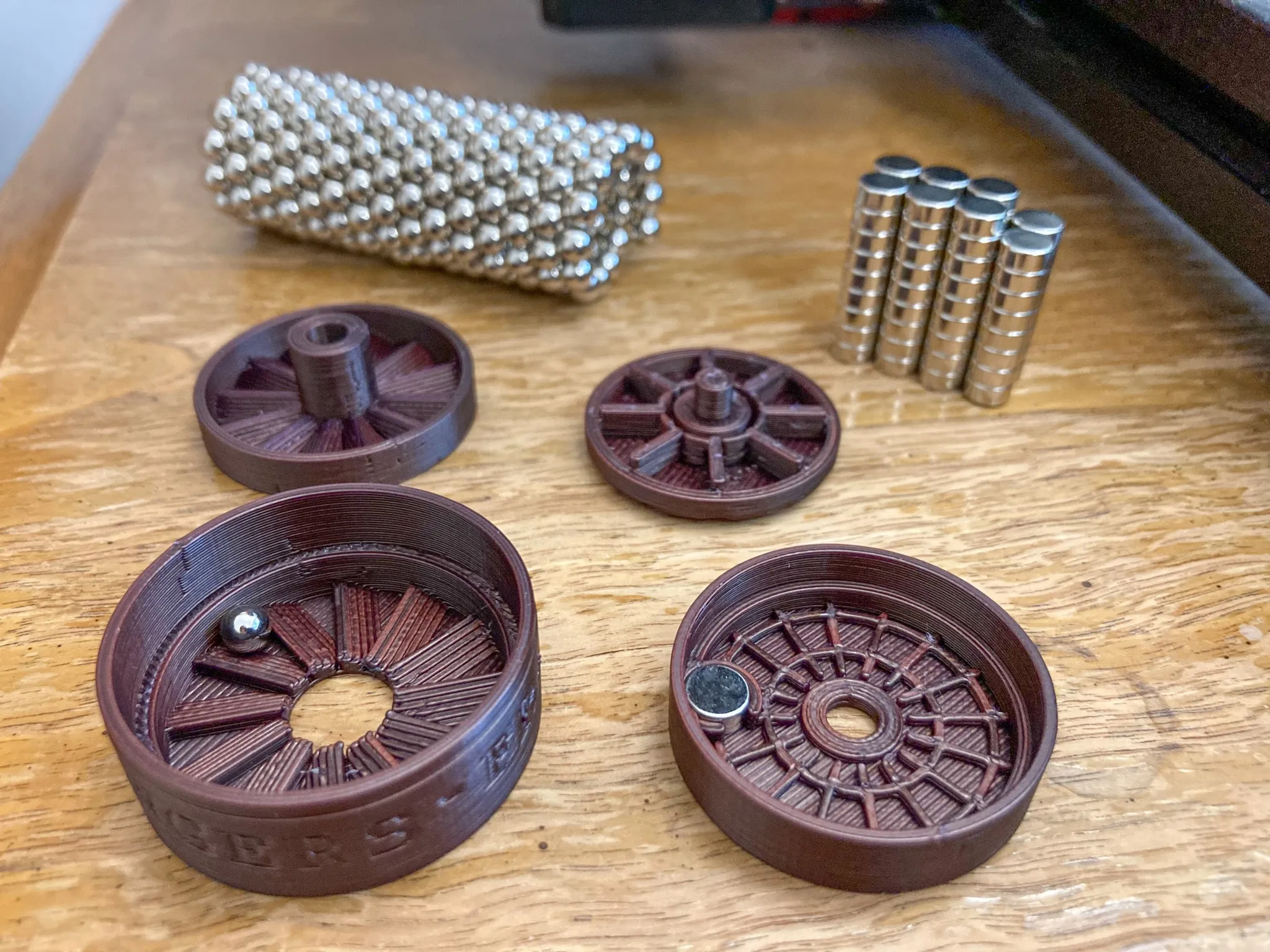

Mỗi mặt số có một hoặc nhiều nam châm đĩa được nhúng trong đó. Nam châm đĩa cần có kích thước cụ thể để vừa với một giá đỡ nam châm bên trong mặt số. Mỗi đế bao gồm một nam châm bi di chuyển bên trong thân đế của nó. Bất kỳ nam châm nào vừa với thân đế có thể được sử dụng làm nam châm bên trong. Hình dạng, kích thước và độ mạnh từ tính của nam châm bên trong ảnh hưởng đến phản hồi xúc giác và âm thanh.

DIAL MAGNET: một hoặc nhiều nam châm đĩa N35 neodymium kích thước 6mm x 3mm. Hầu hết các nam châm đĩa tìm thấy trực tuyến thực sự có kích thước 6mm x 2.67mm - những cái này cũng có thể sử dụng. Nhiều nam châm đĩa được bán mà không có thông số kỹ thuật rõ ràng về sức mạnh của chúng. Hầu hết trong số này là N35.

INSIDE MAGNET: Chúng tôi khuyên bạn nên sử dụng một nam châm cầu N35 neodymium kích thước 5mm làm nam châm bên trong. Đối với hầu hết các bản in PLA, điều này tạo ra âm thanh trầm sâu và trải nghiệm xúc giác hài lòng. Đây là những viên Buckyballs nguyên bản, và hiện không còn dễ tìm thấy trực tuyến. Nhưng bạn có thể sẽ không tìm thấy nam châm 5mm chính xác. Nhiều nam châm được bán dưới nhãn "đường kính 5mm" thực sự là nam châm cầu 3/6" (4.76mm) - chúng yếu hơn. Nhưng nếu đó là tất cả những gì bạn có, thì hãy sử dụng chúng. Bạn cũng có thể thay thế bằng một nam châm cầu N52 neodymium kích thước 1/4" (6.3mm). Chúng làm cho việc xoay núm khó hơn, theo ý kiến của chúng tôi. Nhưng có thể bạn sẽ thích điều đó. Bạn cũng có thể thay thế nam châm cầu bằng nam châm đĩa, và thậm chí là nam châm khối, để có phản hồi khác nhau từ fidget walker.

Fratchets trên cửa hàng Amazon của chúng tôi được trang bị nam châm đĩa N35 neodymium kích thước 6mmx3mm và nam châm cầu N35 neodymium kích thước 5mm mà chúng tôi khuyên dùng. Bạn có thể mua những fratchets này tại: https://www.amazon.com/koolfingers

Cảnh báo: nam châm nhỏ nếu nuốt phải có thể dính vào nhau qua ruột gây nhiễm trùng nghiêm trọng và tử vong. Hãy tìm kiếm sự chăm sóc y tế ngay lập tức nếu nam châm bị nuốt hoặc hít phải.

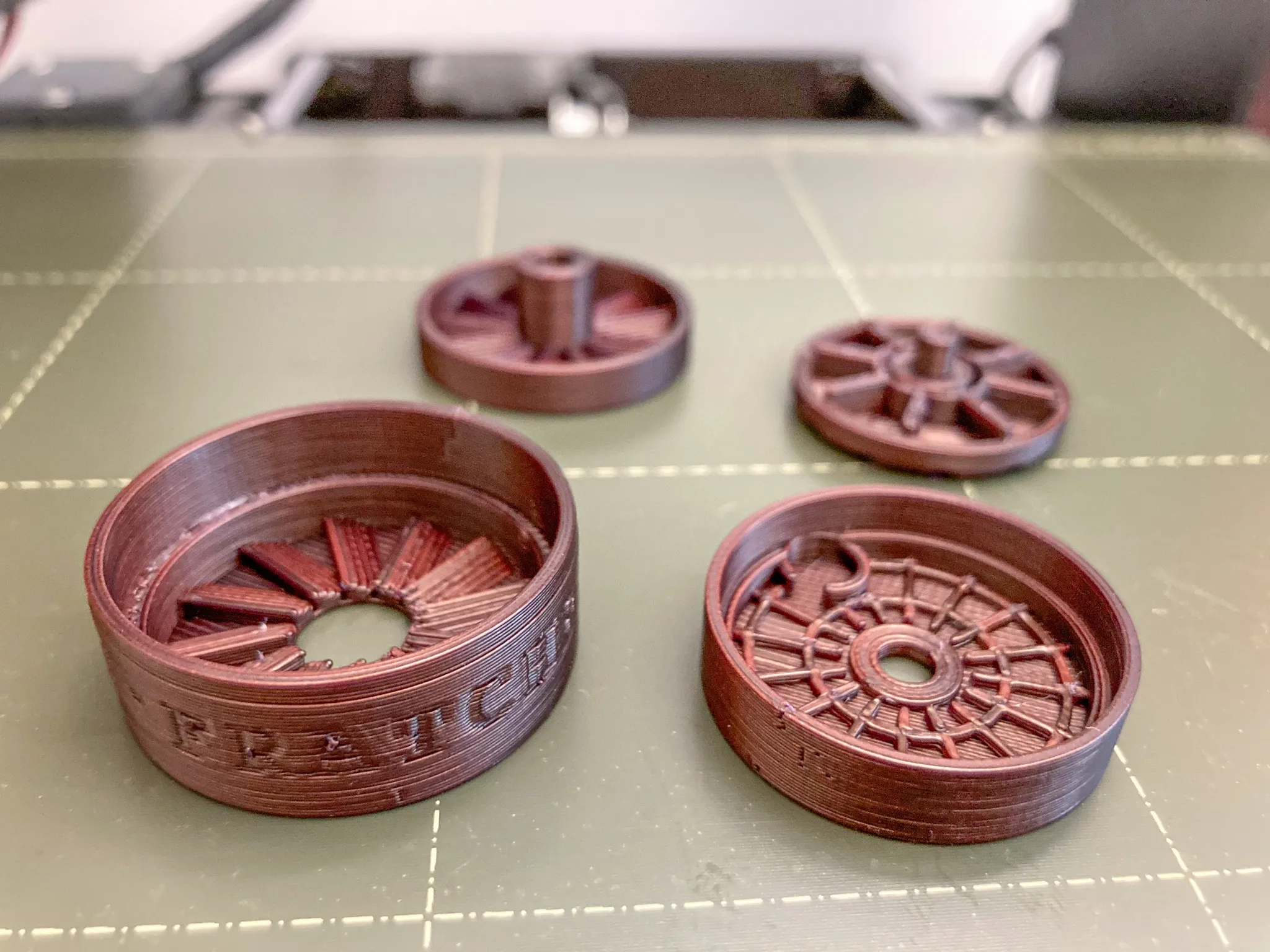

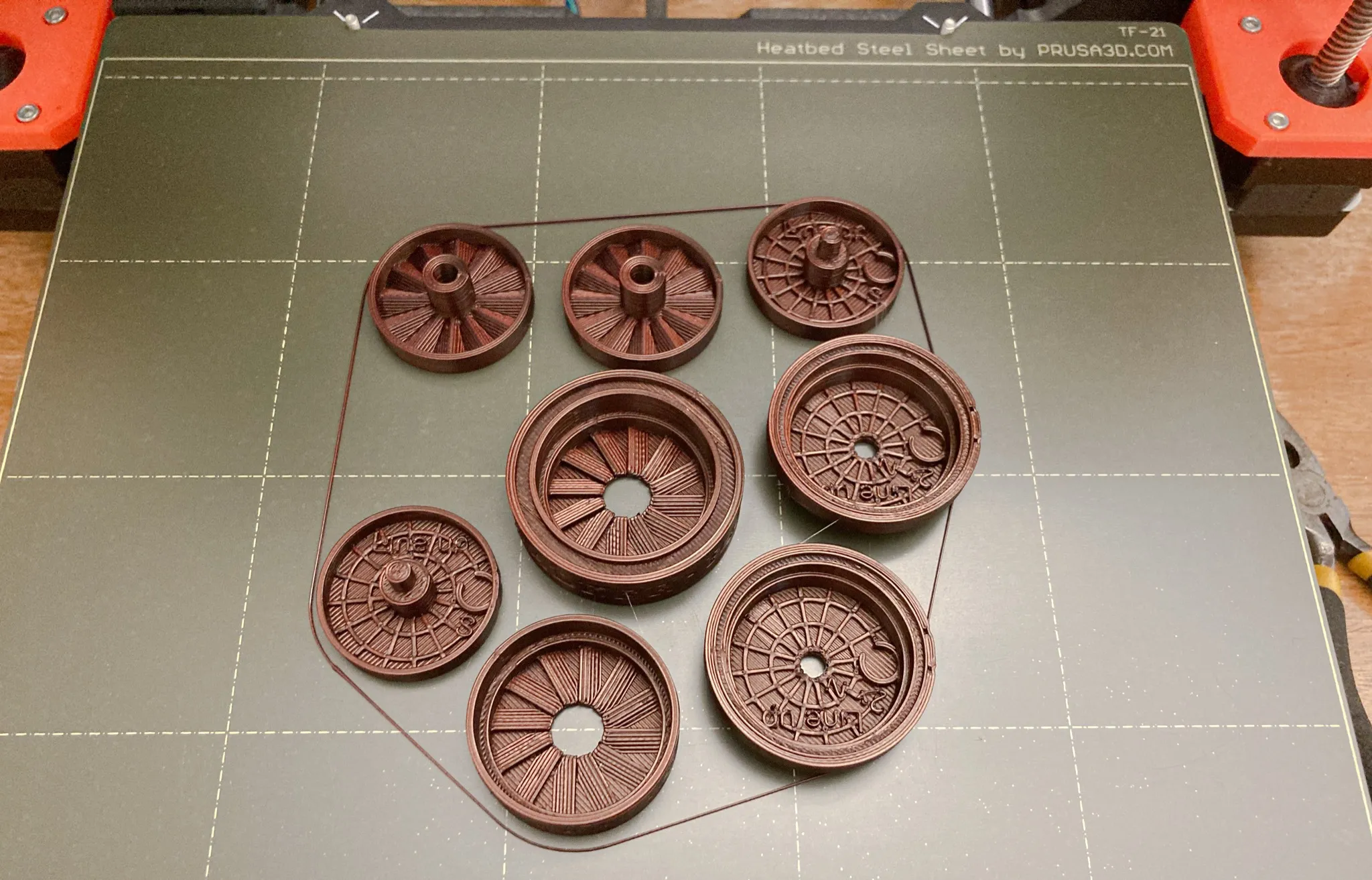

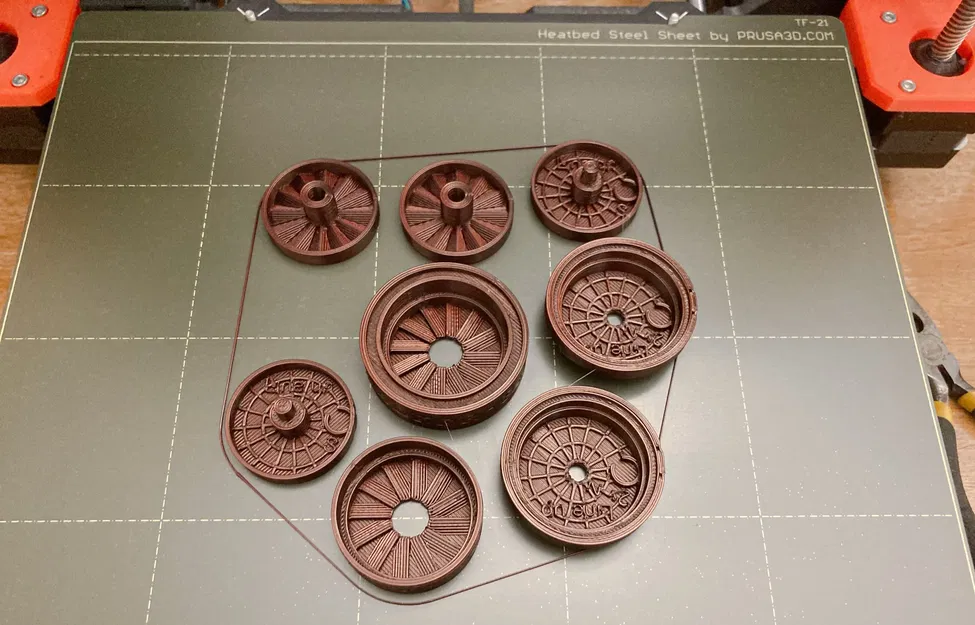

SUGGESTED PRINT SETTINGS:

Luôn truy cập trang web Kool Fingers của chúng tôi để có hướng dẫn in ấn cập nhật nhất. Và hãy nhớ rằng có các tệp readme bên cạnh các tệp 3MF cho các ứng dụng slicer thông thường. Các mô hình fratchet này đã được thiết kế với độ dung sai vừa vặn rất cụ thể, để các mảnh này vừa khít nhưng không quá chặt đến mức bạn không thể ghép chúng lại với nhau. Dưới đây là một số cân nhắc chung:

* In ấn với PLA. Nhưng chúng cũng hoạt động với PETG, ABS, v.v. * Chúng hoạt động tốt nhất khi in với vòi phun 04mm * Sử dụng hồ sơ in với độ dày lớp 0.15mm * Cụ thể, sử dụng chiều cao lớp đầu tiên là 0.2mm * và chiều cao 0.15mm cho tất cả các lớp tiếp theo * Lớp vỏ trên cùng: 7 * Độ dày vỏ trên cùng: 0.7 mm * Lớp vỏ dưới cùng: 0.5 * Độ dày vỏ dưới cùng: 0.5 mm * Phát hiện tường mỏng: BẬT * Mật độ lấp đầy thưa: 30% * Mẫu lấp đầy thưa: Gyroid hoặc Lưới

QUÁ TRÌNH XỬ LÝ SAU KHI IN:

Không cần xử lý sau khi in, ngoại trừ việc thỉnh thoảng làm sạch các sợi thừa và loại bỏ các cạnh thô và khuyết tật in.

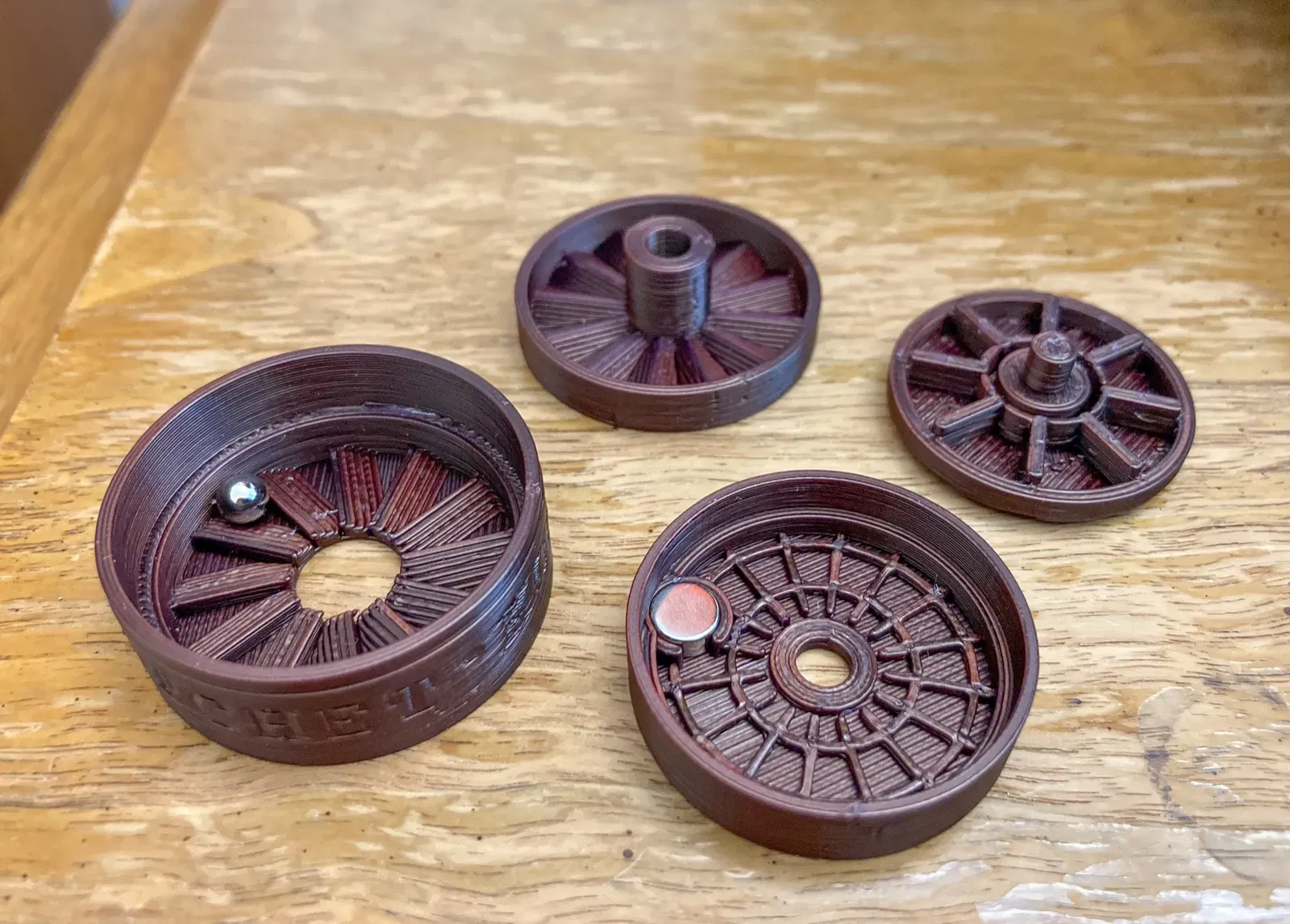

LẮP RÁP MỘT FRATCHET:

Núm "Đồng xu ngón tay" và núm "Núm tay" có sự sắp xếp nam châm đĩa khác nhau. Núm đồng xu chỉ cần một nam châm đĩa, và chỉ có một bề mặt sử dụng được cho việc "quay" (hoặc di chuyển) nam châm bên trong trong một đơn vị cơ sở. Núm tay có hai bề mặt sử dụng được, với 3 nam châm đĩa được giữ bên trong, căn chỉnh dọc theo cùng một đường dòng từ trường.

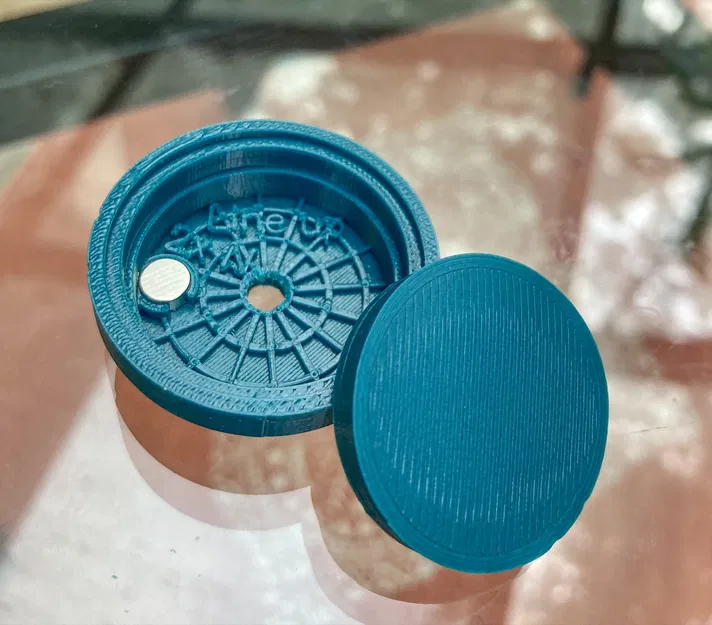

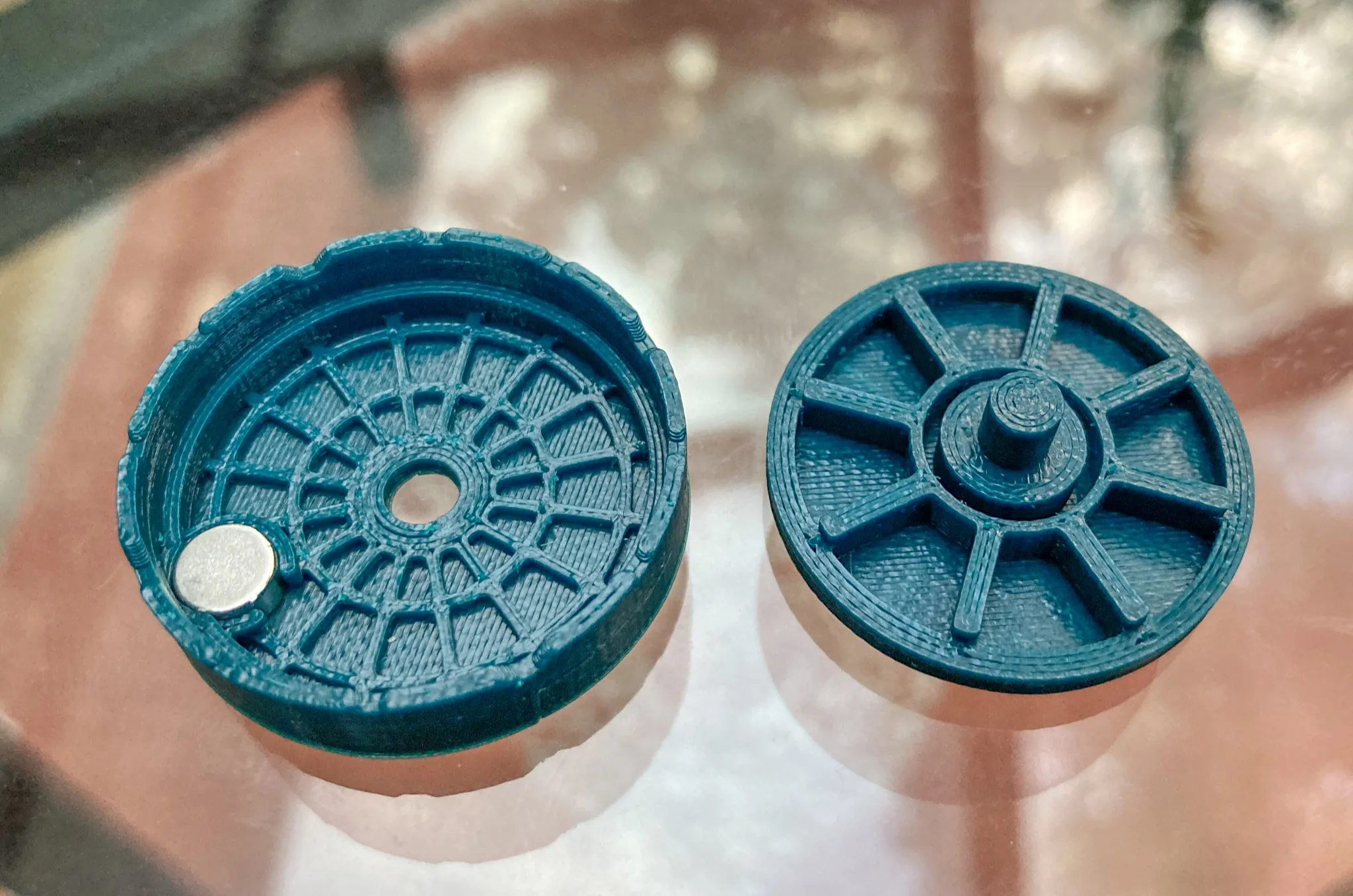

Hướng của nam châm đĩa trong núm đồng xu không quan trọng. Bạn có thể đặt một nam châm vào giá đỡ nam châm với Bắc lên hoặc Nam lên. Khi nam châm đã ở vị trí, bạn đặt phần trên lên phần dưới, và căn chỉnh các đường tia nắng trên phần trên với các rãnh trên vành của phần dưới. Căn chỉnh các tia dài với các rãnh sâu hơn. Sau đó, bạn nhấn phần trên vào phần dưới.

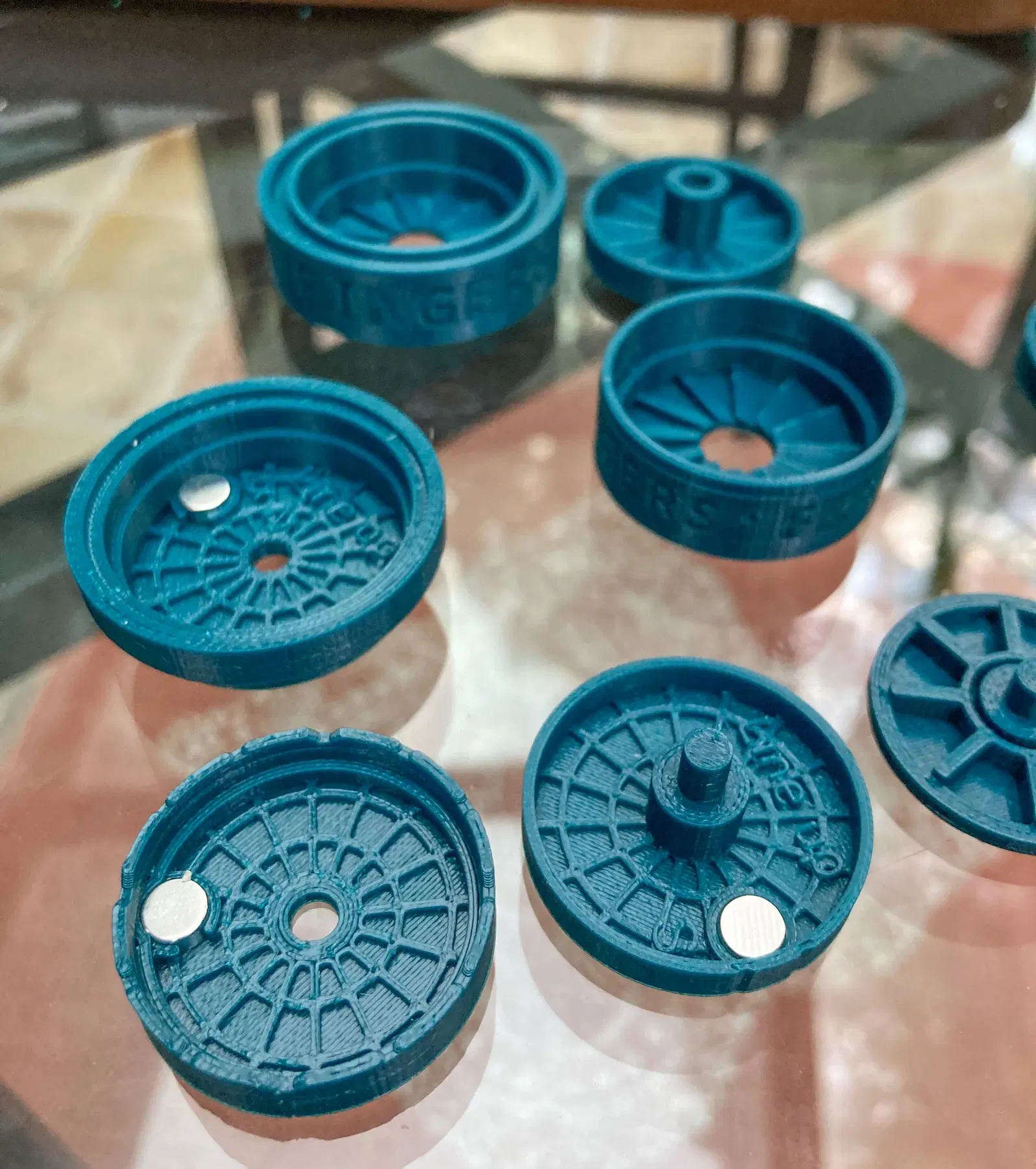

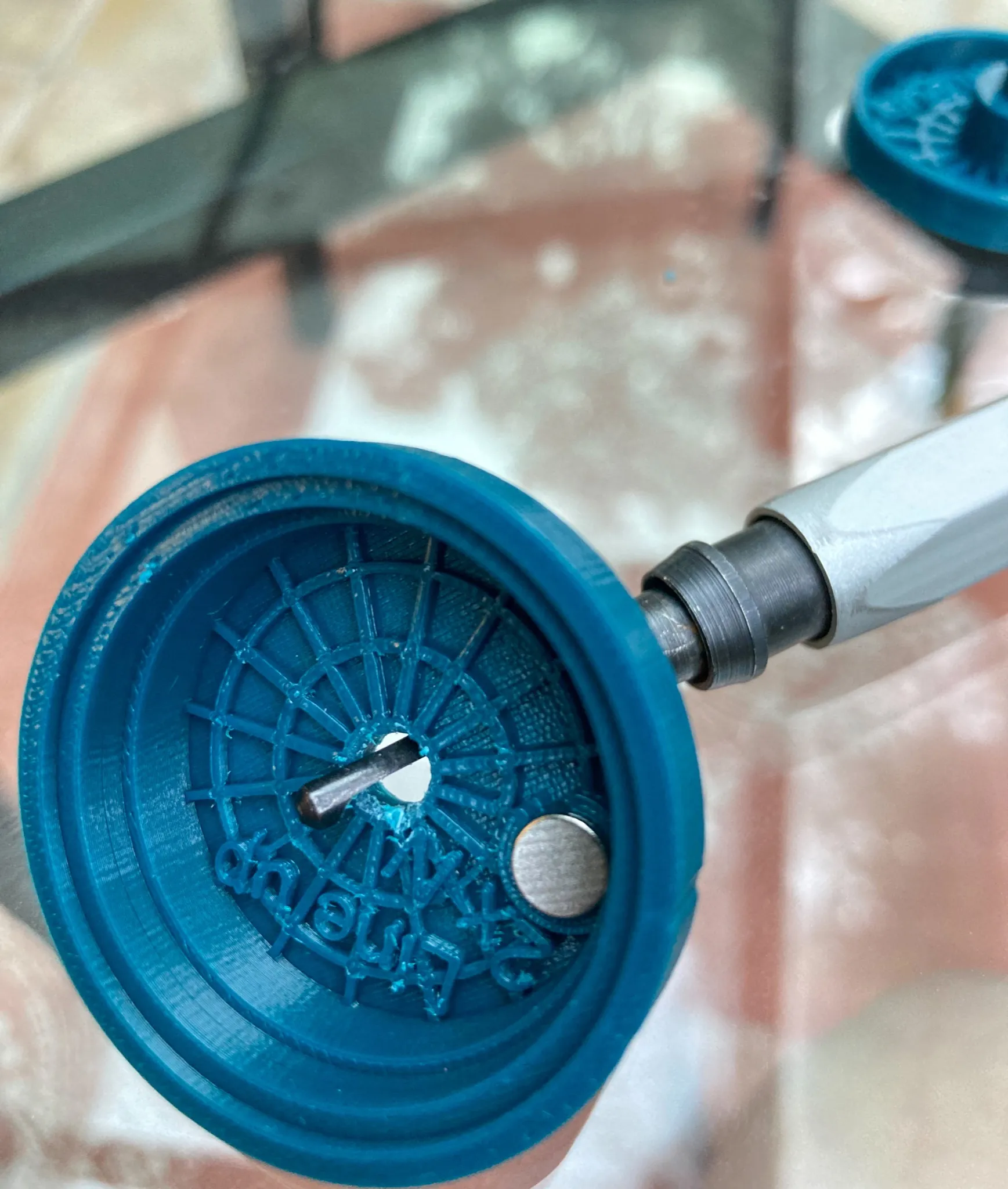

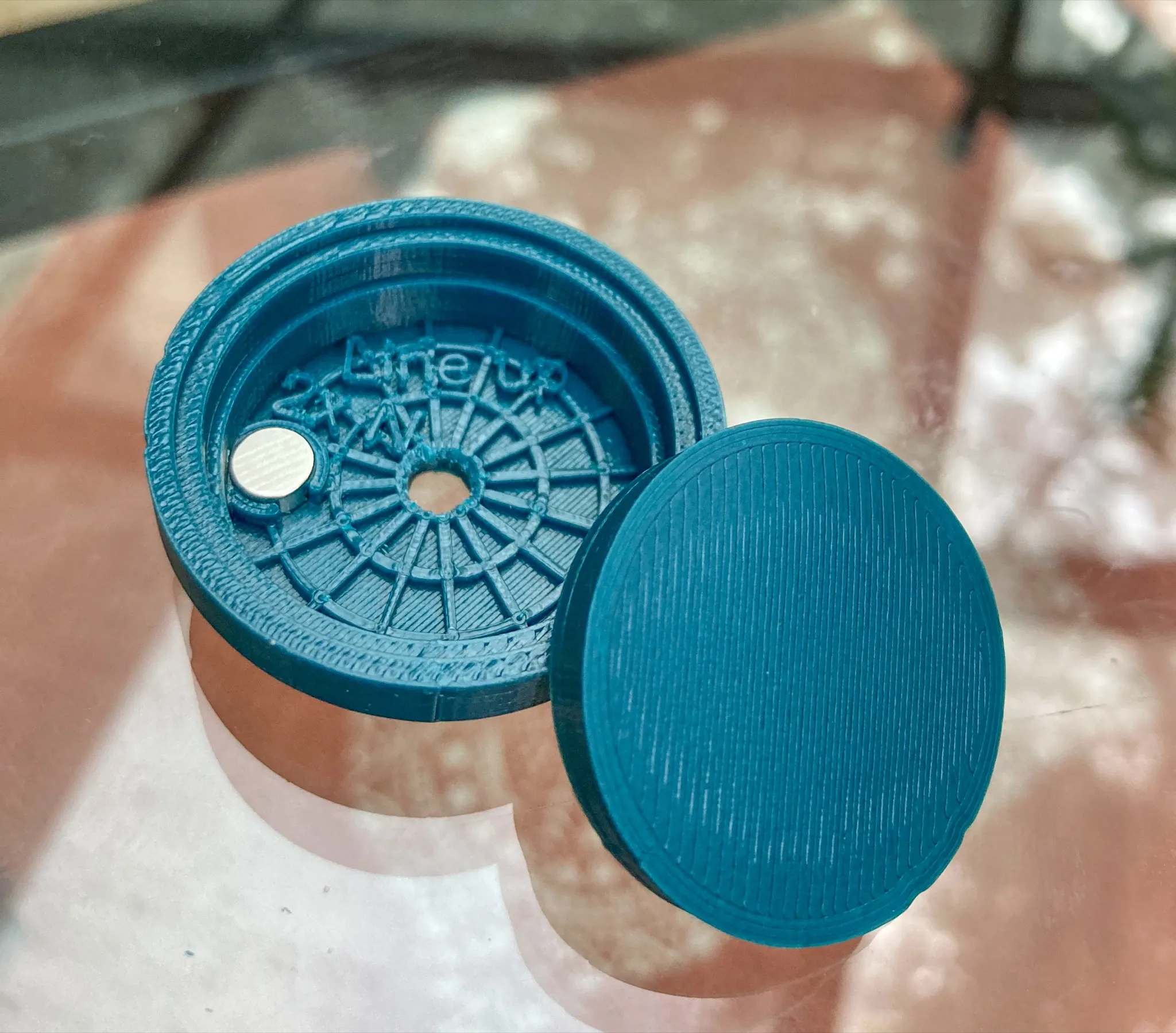

Với núm xoay, bạn cần chú ý đến hướng của nam châm đĩa. Có các nhãn bên trong phần trên và phần dưới chỉ ra hướng đúng của nam châm. Phần dưới nhận hai nam châm đĩa với mặt Bắc hướng lên - do đó có nhãn "2x N". Phần trên nhận một nam châm đĩa với mặt Nam hướng lên - do đó có nhãn "S". Một số nam châm đĩa mỏng hơn những cái khác. Nếu cần, bạn có thể in ra một bộ phận "Magnet Airgap Filler" (có tệp STL cho nó), mà bạn sẽ đặt lên trên hai nam châm mặt Bắc ở phần dưới. Trước khi bạn ghép phần trên và phần dưới lại với nhau, hãy căn chỉnh nam châm trong hai phần sao cho chúng nằm trên cùng một đường dòng từ trường. Sử dụng hai đường rãnh in trên vành của cả hai phần để căn chỉnh chúng. Sau đó, bạn ghép phần trên vào phần dưới.

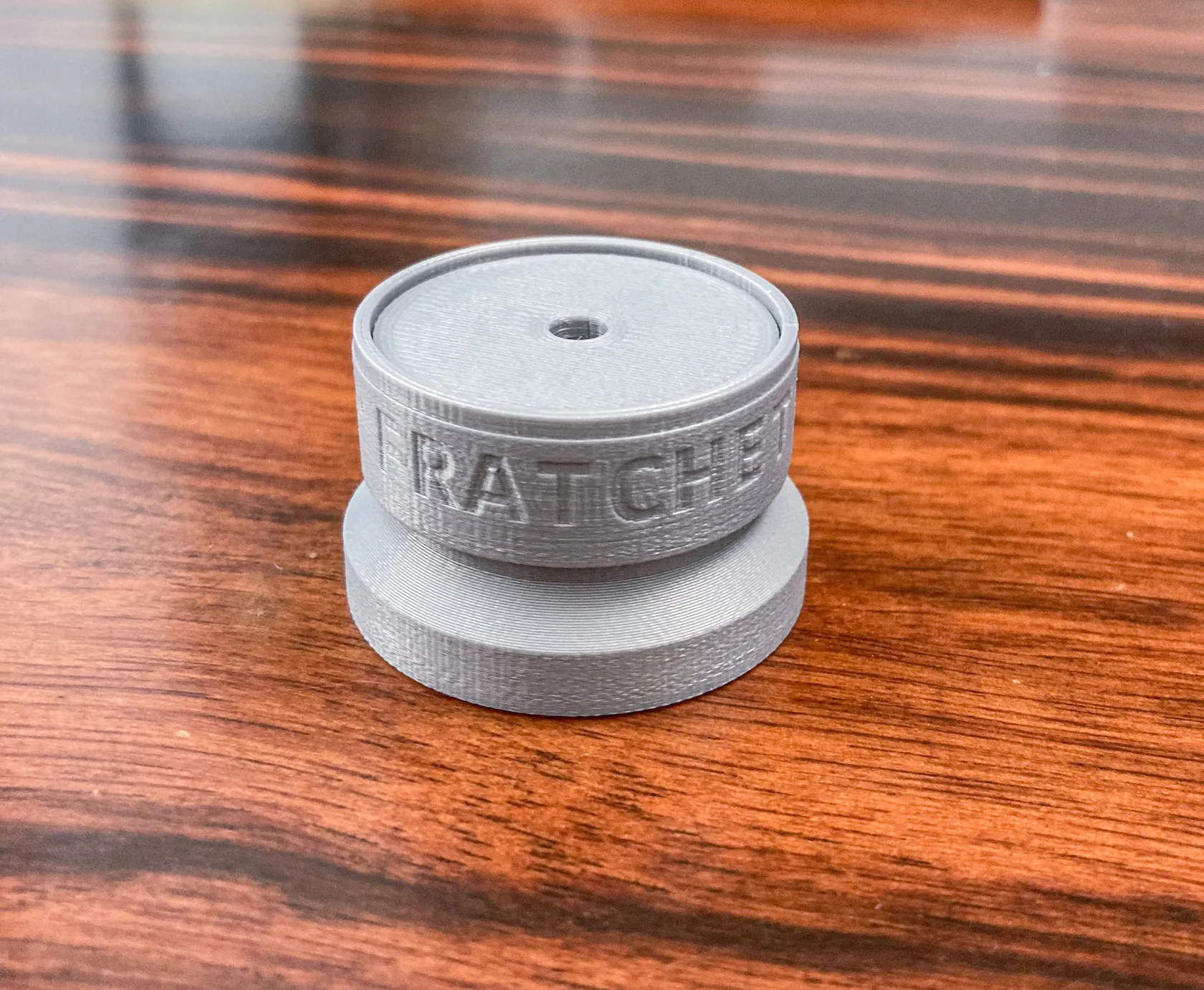

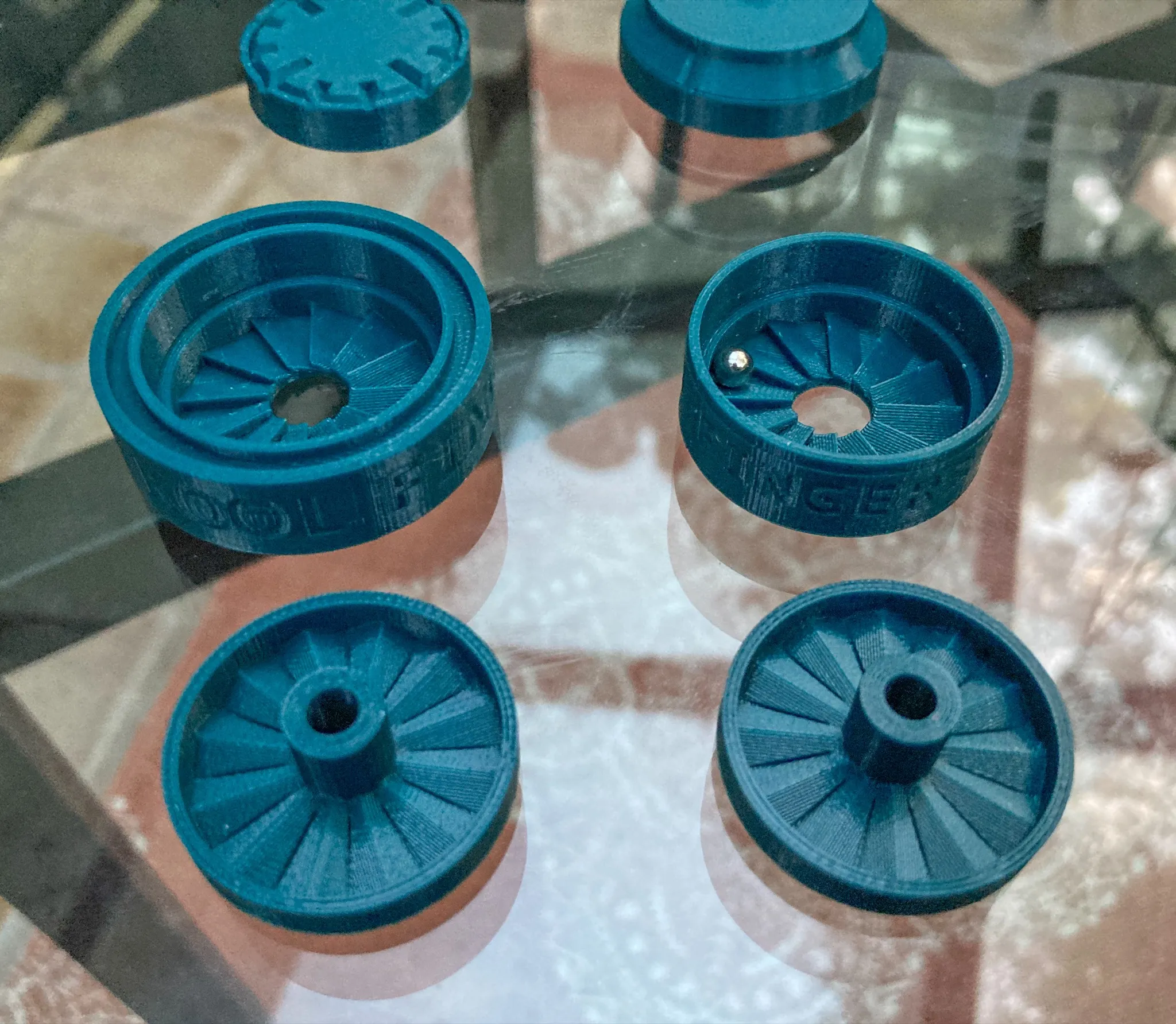

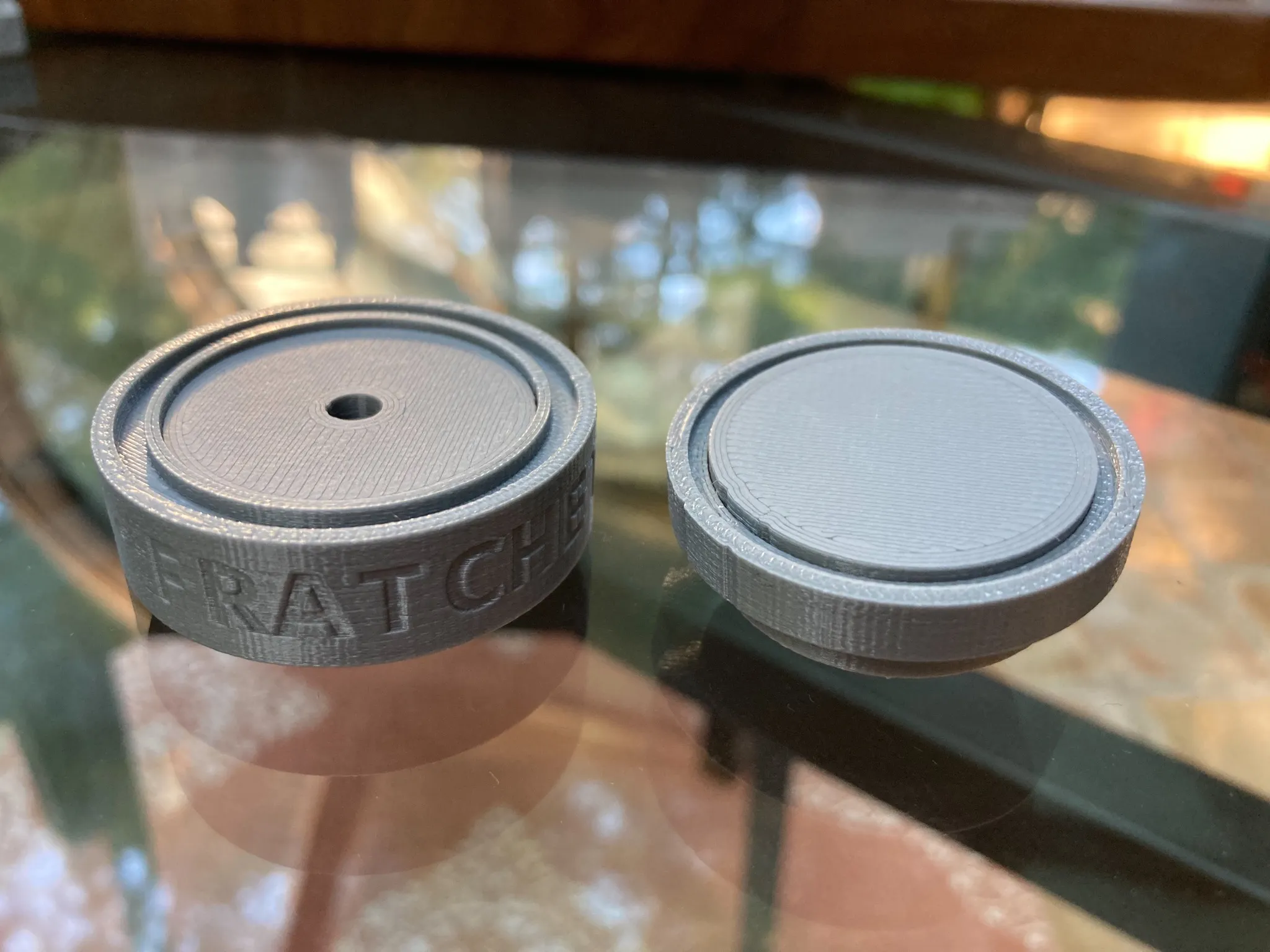

Có hai đơn vị cơ sở - tiêu chuẩn và lớn. Chúng được lắp ráp theo cùng một cách. Đặt một nam châm bi vào bên trong chúng, và ghép một phần trên vào một phần dưới.

CẤP PHÉP

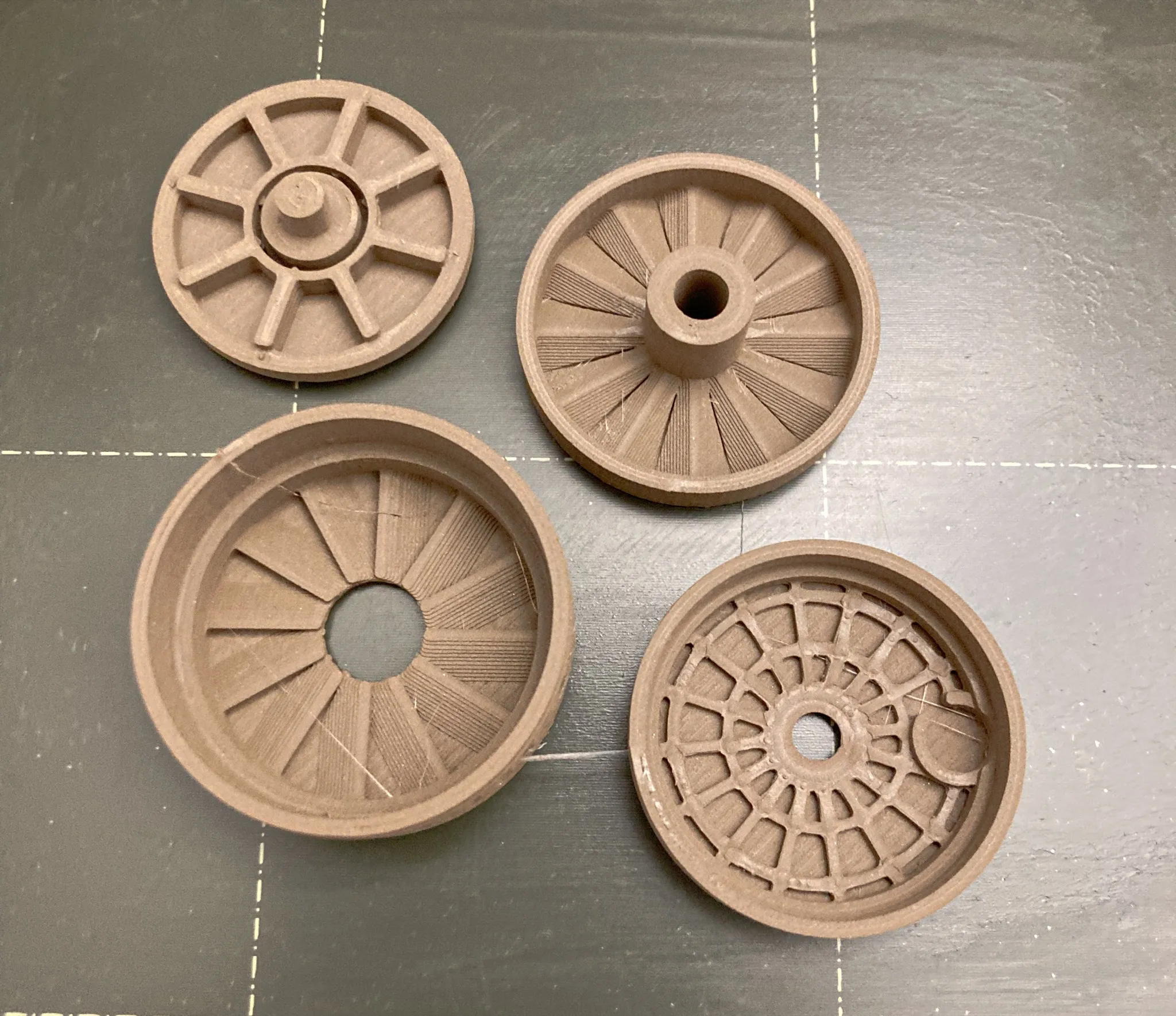

Chúng tôi khuyến khích bạn thử nghiệm với fratchets. In chúng ra với các vật liệu khác nhau. Chúng tôi đã in chúng bằng PLA, ABS, PETG, PVB, và thậm chí là filament kim loại ColorFabb BronzeFill. Mỗi loại vật liệu tạo ra các rung động nam châm và phản hồi khác nhau. Tìm ra những cái mà bạn thích. Dán fratchet vào một bề mặt vang như một tấm kính cửa sổ hoặc cửa phòng tắm của bạn. Hoặc dán nó vào một hộp Tupperware, hoặc vào guitar của bạn. Hãy thử sử dụng các nam châm bên trong khác nhau. Các khả năng là vô tận.

Fidget Walkers © 2023 by Kool Fingers được cấp phép theo Điều khoản-Cấp phép phi thương mại-Chia sẻ tương tự 4.0 Quốc tế. Để xem bản sao của giấy phép này, hãy truy cập http://creativecommons.org/licenses/by-nc-sa/4.0/ Đơn đăng ký bằng sáng chế tiện ích cho các sản phẩm fidget walkers và các khái niệm liên quan đã được nộp. Một số đơn đã được công bố sớm và có thể được tìm thấy tại https://koolfingers.com/patents/. Như đã đề cập trong các đơn đăng ký của chúng tôi, các sản phẩm fidget cảm giác này cũng có thể áp dụng trong nhiều lĩnh vực khác nhau bao gồm nhạc cụ gõ, công tắc dưới nước, khóa từ, trò chơi trên bàn, và thậm chí là máy móc tự động.

Do đó, ngoài "CC BY-NC-SA 4.0", tất cả các mô hình 3D được công bố ở đây, các sản phẩm phát sinh trong tương lai từ bên thứ ba, cũng như các tác phẩm không phát sinh cũng được bảo vệ bởi quyền tạm thời trước khi cấp phép, miễn là khái niệm fidget walker được áp dụng. Trong khi bạn có quyền tạo ra và in các thiết kế phát sinh, bạn không được thương mại hóa chúng mà không có sự đồng ý của chúng tôi.
