Vỏ bảo vệ MP07-IONA-US cho bảng JVS/USB

Cảnh báo: Việc lắp đặt cần một chút lực để uốn vỏ và lắp vừa PCB. Tôi không chịu trách nhiệm nếu bạn làm hỏng PCB của mình.

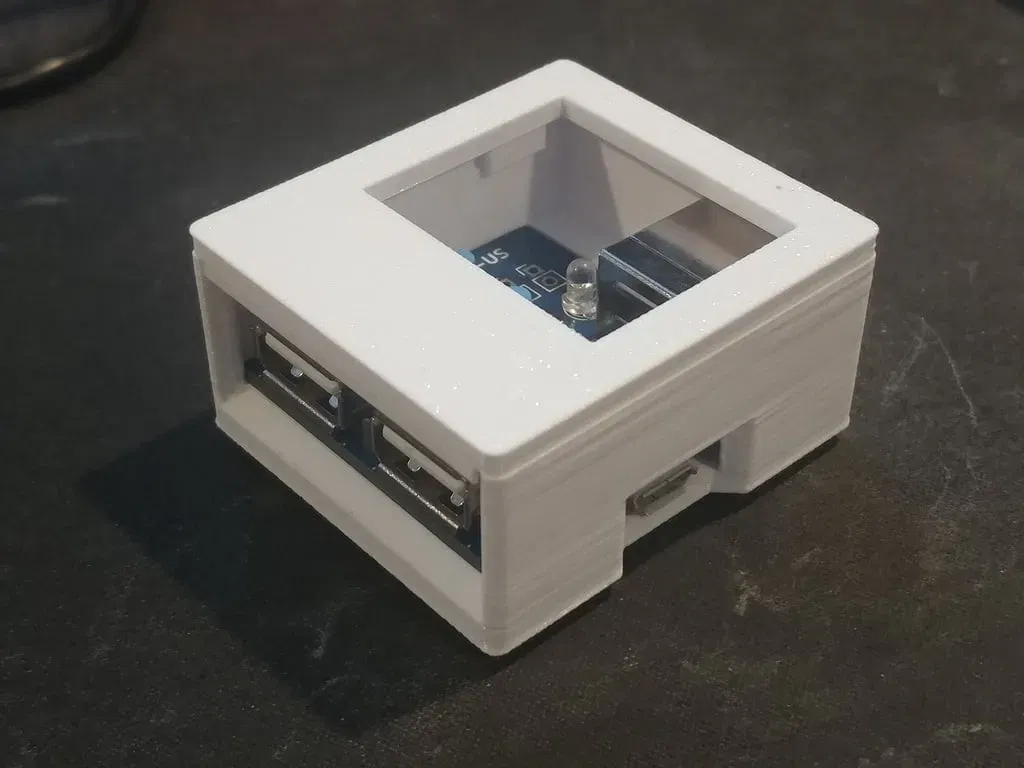

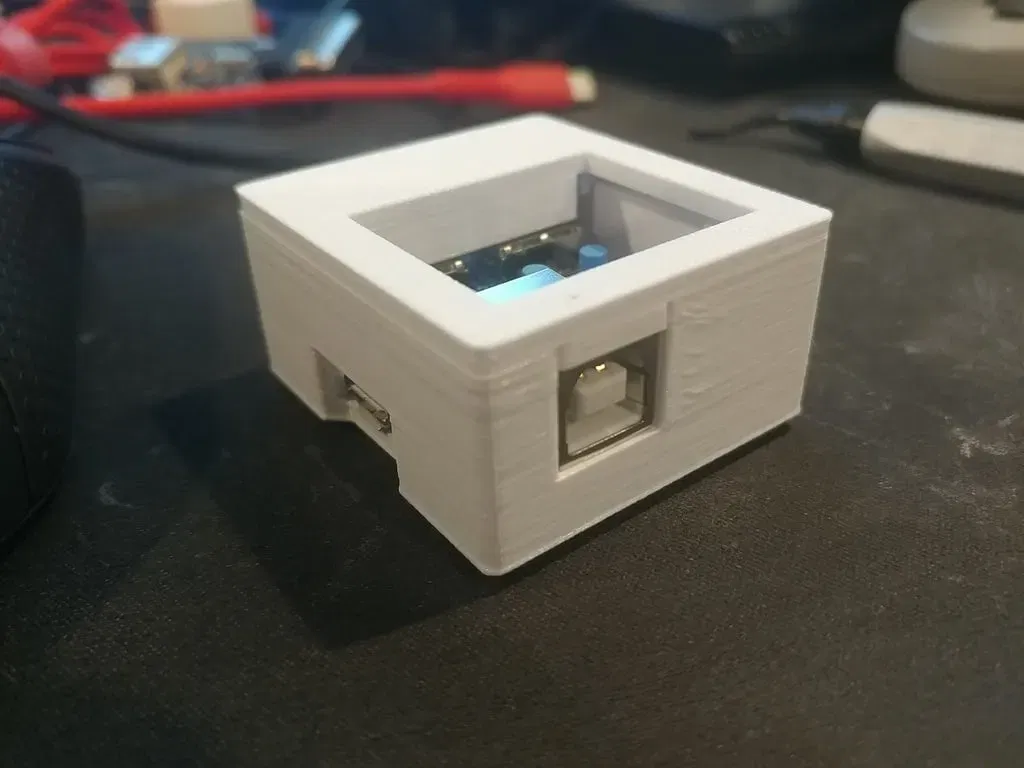

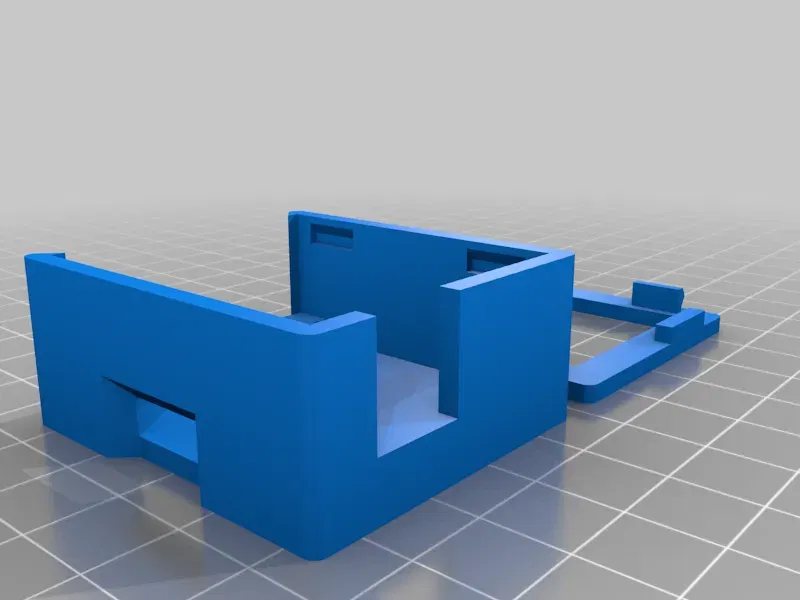

Đây là một vỏ snap fit cho bảng điều khiển JVS/USB I/O MP07-IONA-US của Mellow PCB.

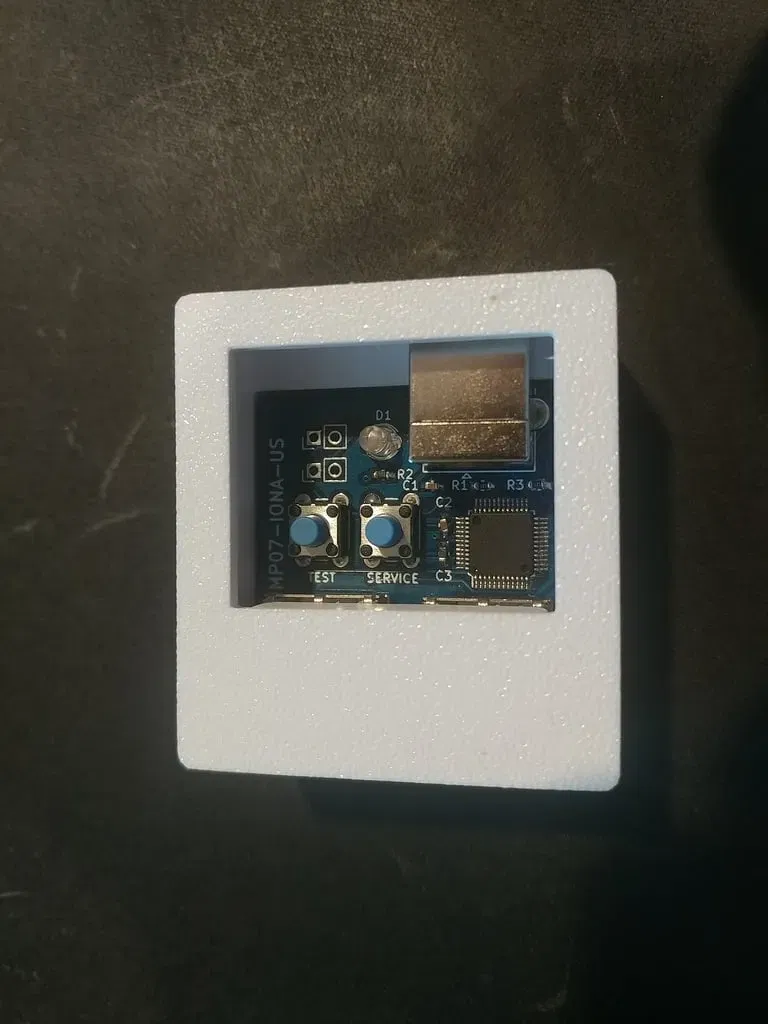

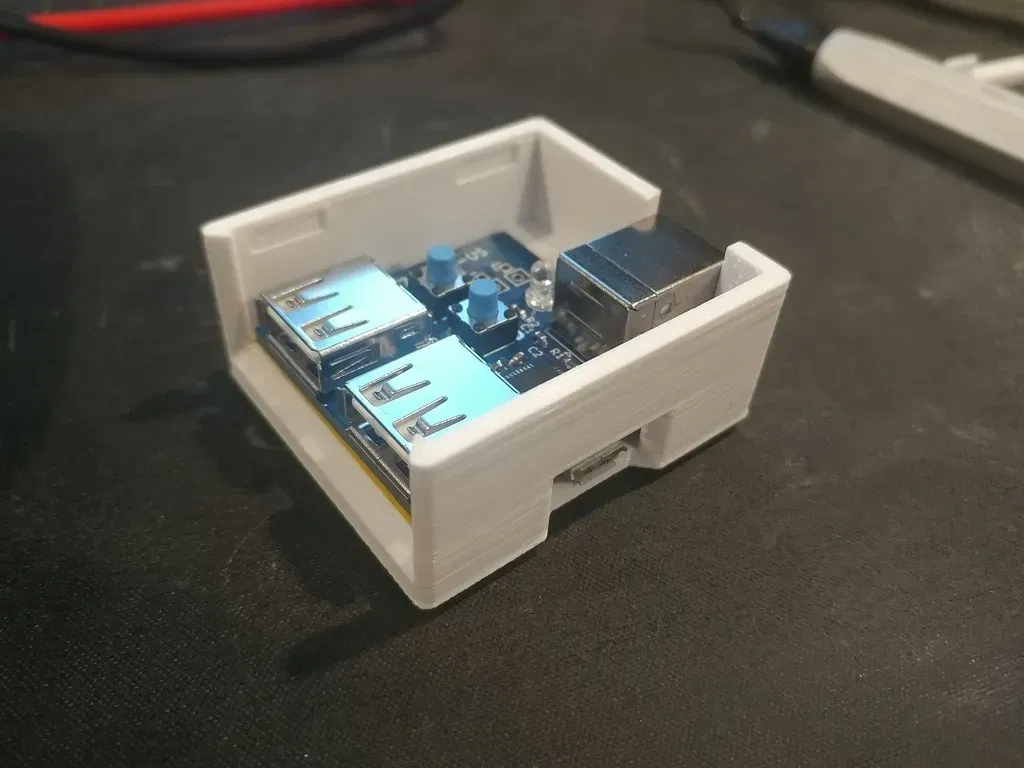

Các kích thước có phần chặt chẽ, và PETG được khuyến nghị hơn PLA cho mẫu này. PETG có độ bám dính lớp tốt hơn, điều này cần thiết cho các tab snap. PETG cũng không cứng như PLA, điều này sẽ cần thiết để uốn vỏ và lắp PCB bên trong. Phía MicroUSB của vỏ sẽ cần uốn nhẹ khi bạn đẩy PCB vào vỏ để vừa với cổng. Hãy cẩn thận khi làm điều này, vì cổng MicroUSB có phần dễ bị hỏng.

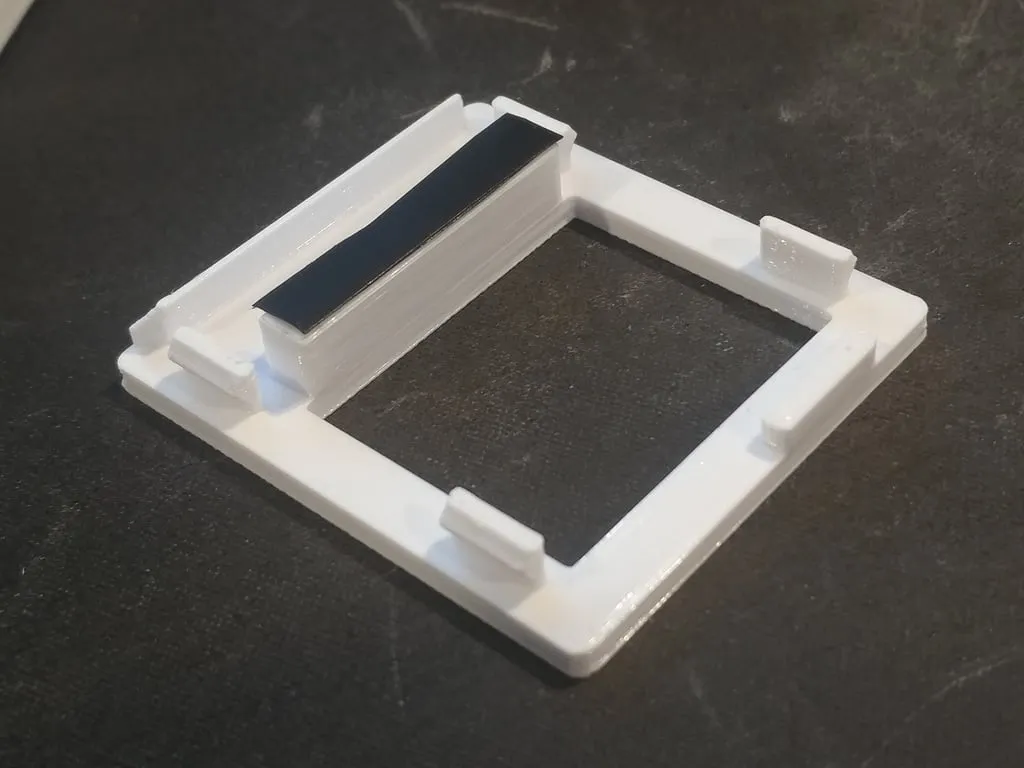

Để có sự vừa vặn chặt chẽ hơn, bạn có thể cắt một chút băng dính điện và dán nó lên giá đỡ nằm trên 2 cổng USB-A nằm trên nắp vỏ. 3-4 lớp làm cho sự vừa vặn trở nên thoải mái và chặt chẽ với tôi. Xem các bức ảnh được cung cấp để biết ví dụ.

Cài đặt in

Giá đỡ:

Không

Hỗ trợ:
