Công tắc giới hạn điều chỉnh trục Z cho Ender 5 Plus

Tôi đã mệt mỏi với Bl touch và CR Touch của Ender 5 Plus không hoạt động tốt với các bo mạch SKR (~30 giờ lãng phí trong việc khắc phục sự cố, bao gồm cả việc tạo ra mạch tùy chỉnh), tôi đã chán và làm điều này.

Cần thay đổi firmware: Đối với các bo mạch SKR, tôi đã lấy một trong các firmware ở đây: https://www.reddit.com/r/ender5plus/comments/wrxjoc/e5_community_firmware_for_the_btt_mini_e3v3_e3v2/

Nếu bạn có firmware gốc hoặc từ nơi nào khác, hãy cố gắng tìm nguồn gốc ban đầu của nó và bắt đầu bình luận ra.

Bạn nên tải xuống mã nguồn cho bo mạch của mình trước, cố gắng biên dịch nó nguyên bản, và sau khi biên dịch thành công, hãy bắt đầu bình luận ra các #defines trong configure.h liên quan đến probe/cân bằng tự động.

Thay đổi vật lý:

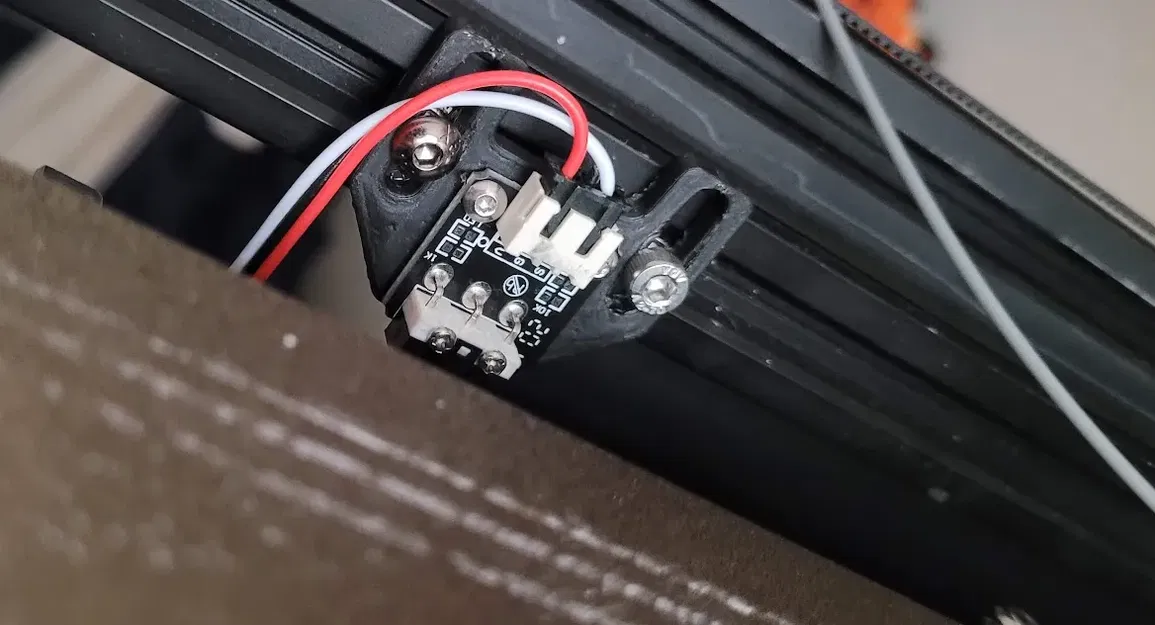

Bạn cần 3 công tắc giới hạn + cáp. Tôi đã lấy cái này từ trục Z của Ender 3 tiêu chuẩn, nhưng bạn có thể tìm thấy cái này ở nhiều nơi trực tuyến hoặc phụ tùng. Sử dụng hai vít gốc từ giá đỡ công tắc giới hạn để gắn nó vào miếng in 3D tùy chỉnh này, và sau đó sử dụng 2 bu lông và T nuts (bất cứ thứ gì bạn có sẵn, những cái từ trục Z của Ender 3 là những gì tôi đã lấy ra, và gắn cái này vào một bên trục Y của tôi.

Bạn sẽ cần điều chỉnh chiều cao theo vòi phun của bạn. Tôi đầu tiên căn chỉnh tấm giường (không phải giường, mà là khung giữ giường) trước, sau đó tôi căn chỉnh giường với vòi phun. Nếu bạn có kinh nghiệm trong việc căn chỉnh thủ công trục z đôi, bạn sẽ ổn.

Khi tôi đã căn chỉnh xong, tôi đã đưa nó về vị trí ~40 lần (với gia tốc khá cao). Tôi đã có thể xác minh rằng việc chỉ có công tắc giới hạn ở một bên không gây ra sự trôi trục z theo thời gian, và việc cân bằng thủ công vẫn giữ vững! Bây giờ tôi không cần ABL nữa.

Chúc bạn may mắn.
