Bộ bánh xe và lốp cho xe điều khiển Tarmo5

Tôi đã tạo ra một bộ bánh xe và lốp, vì tôi không tìm thấy bất kỳ cái nào ở địa phương phù hợp.

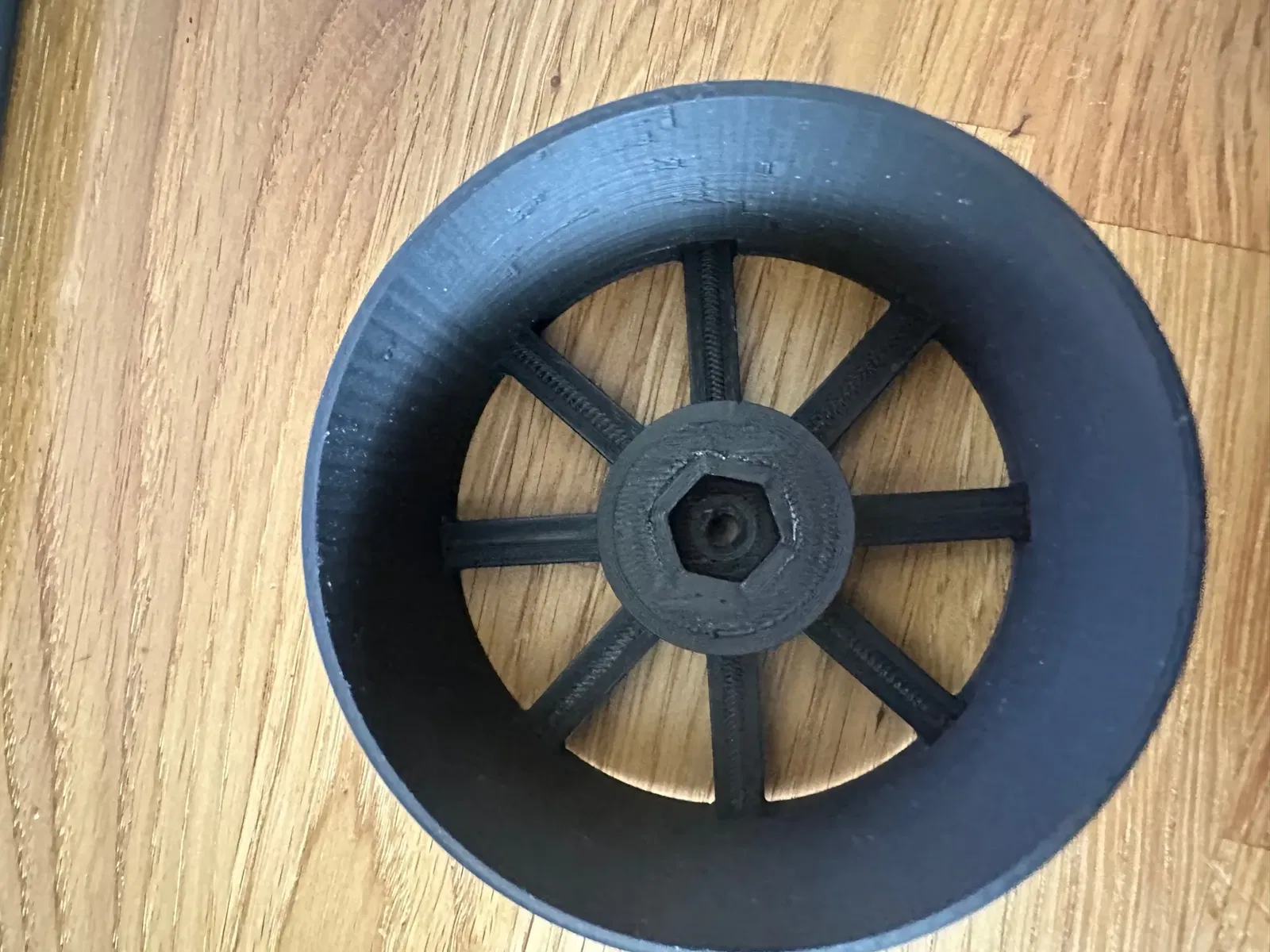

Bánh xe có hình dạng lục giác được khoét cho trục truyền động của Tarmo5 với lỗ 4.5mm để dễ dàng lắp vít 4mm. Tôi đã phải sử dụng một miếng shim 1mm ở mép trục truyền động để làm cho nó vừa khít.

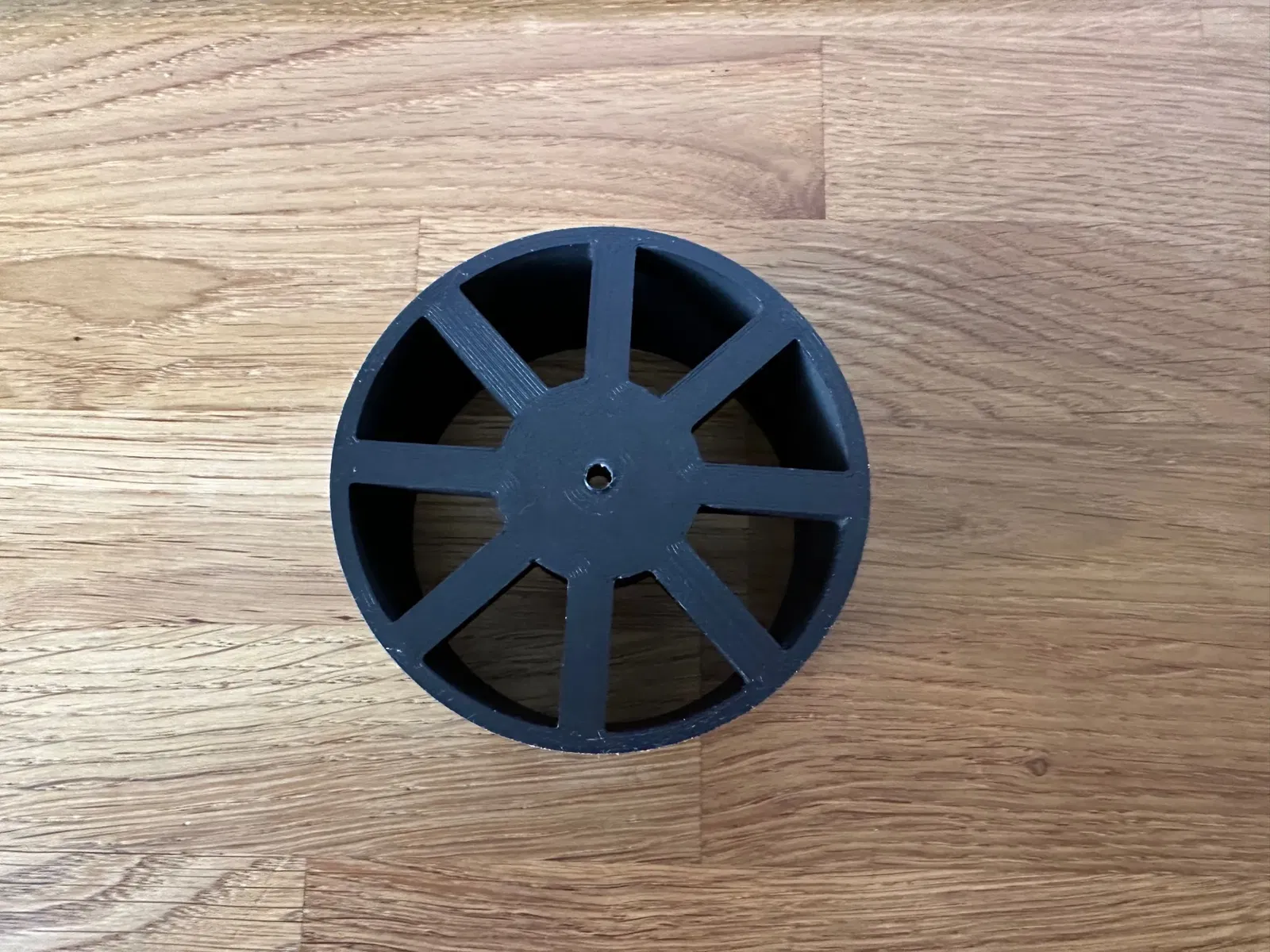

Bánh xe có 2 kích thước

• Bánh trước có đường kính 77mm, rộng 28mm. Lắp lốp rộng 26mm
• Bánh sau có đường kính 77mm, rộng 43mm. Lắp lốp rộng 41mm

Có một vành 2mm ở mép ngoài của bánh xe để ngăn lốp trượt ra ngoài

Bánh xe được in bằng PLA và PETG, tôi thấy PETG dễ sử dụng hơn. Tôi đã sử dụng 30% độ đặc cho khu vực nan hoa/trục để đảm bảo sức mạnh tối ưu cho trọng lượng

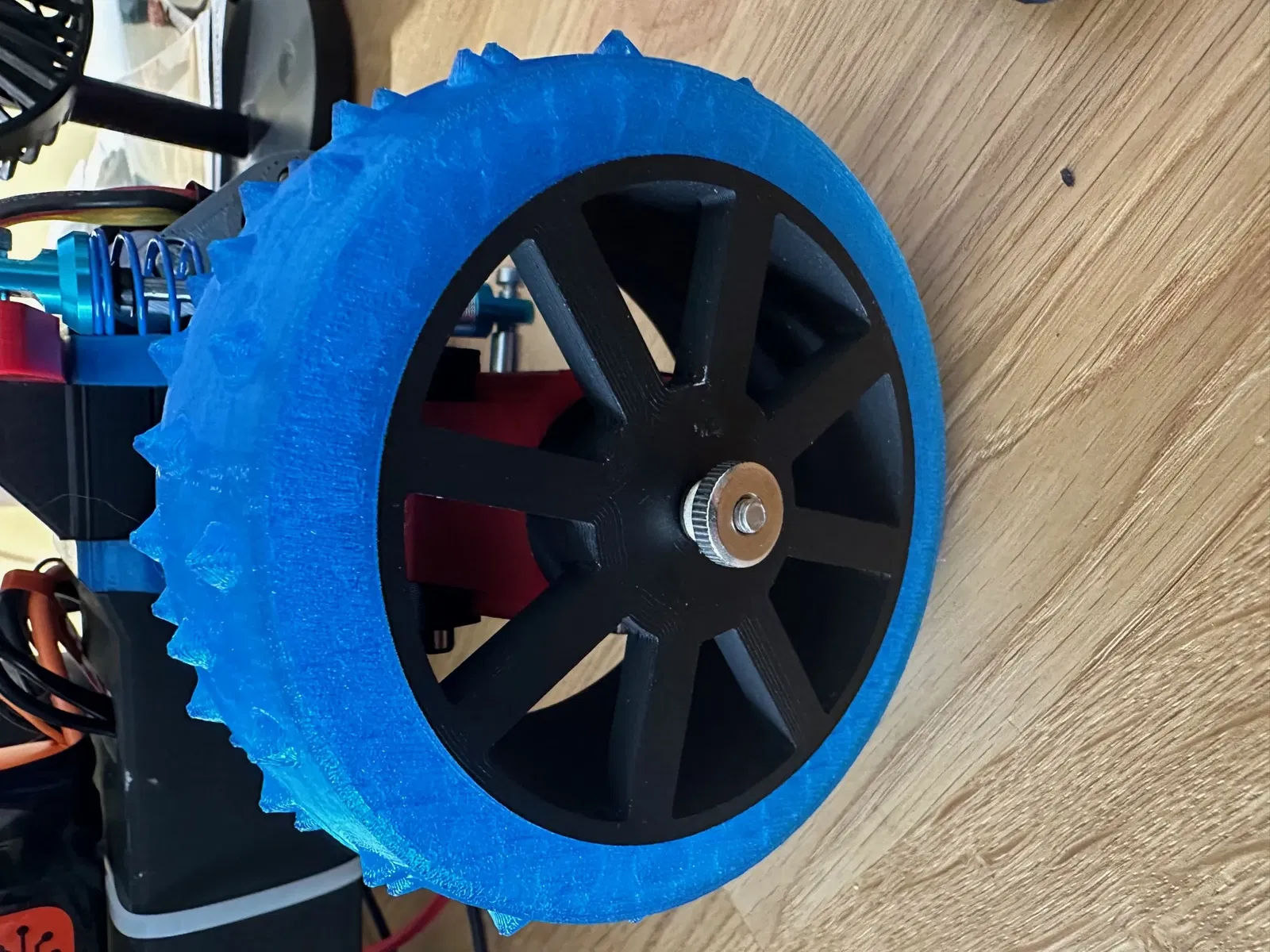

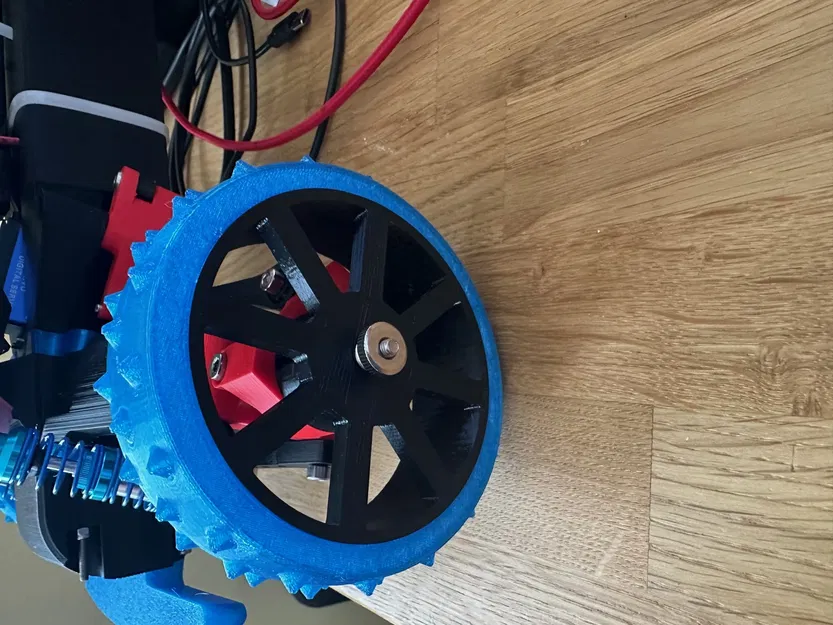

Lốp được in bằng TPU với 10% độ đặc để cho phép một chút đàn hồi. Các chấu được thêm vào lốp để tăng độ bám. Tôi đã thử nghiệm với một loại gai tiêu chuẩn nhưng thấy rằng các chấu này làm việc tốt nhất. Xin lưu ý, chúng sẽ để lại dấu trên sàn gỗ nên đừng làm hỏng sàn hành lang của bạn với điều này!

Tất cả được thiết kế để in mà không cần hỗ trợ nào.
