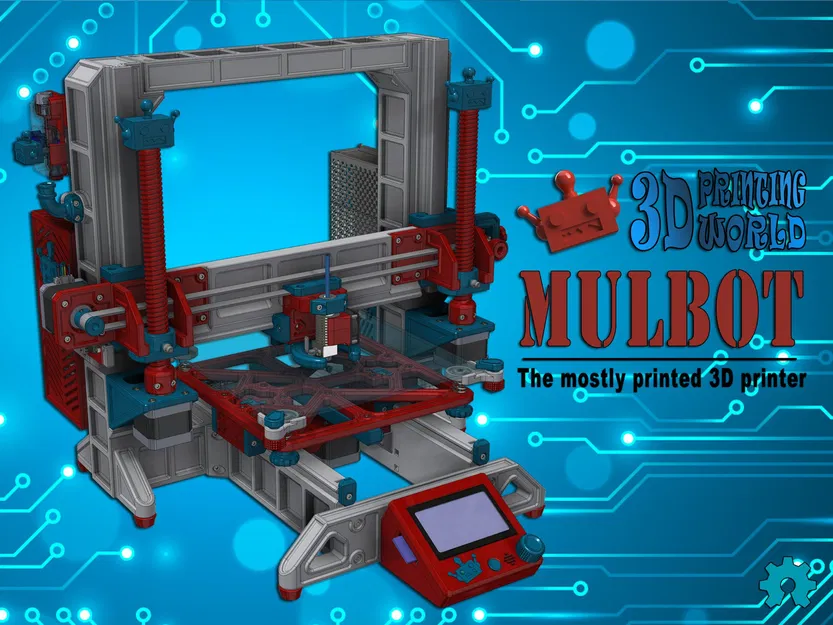

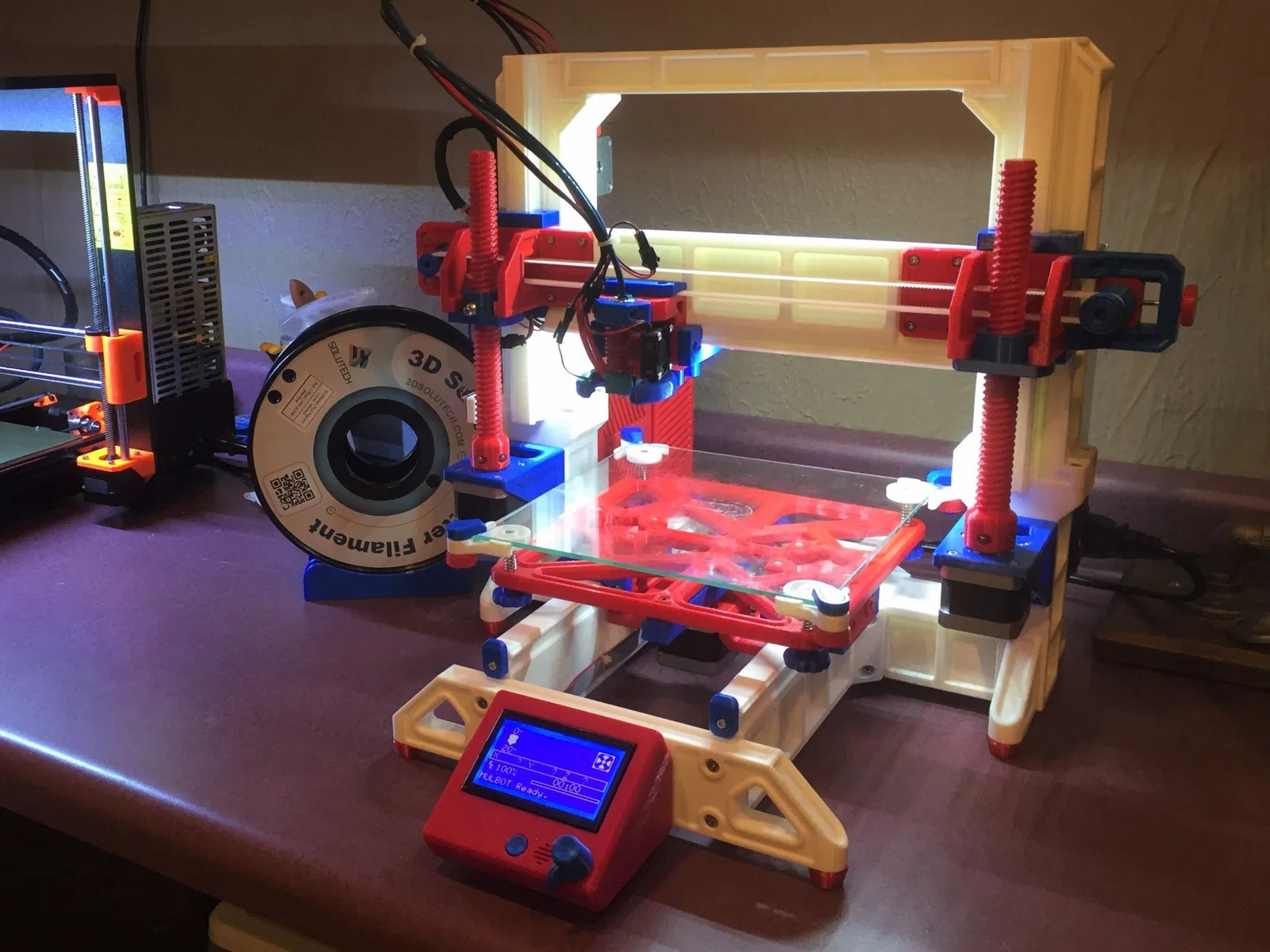

Máy in 3D Mulbot với khung in 3D và hệ thống truyền động

Mulbot là một máy in 3D chủ yếu được in và mã nguồn mở, có khung in 3D, khối ổ bi và hệ thống truyền động. Mục tiêu ban đầu của dự án này là để đẩy xa hơn khái niệm Rep Rap và in 3D nhiều hơn chỉ khung máy. Kết quả là không có bộ ổ bi hoặc hệ thống truyền động nào được mua trên máy in này.

Máy in này sử dụng các vỏ in 3D dạng ray vuông cho các ổ bi tuyến tính. Vì các ổ bi và ray được in nên chúng đã được tích hợp vào các thành phần khung. Các viên bi thép không gỉ G100 4.5mm được sử dụng để tuần hoàn qua các vỏ ổ bi nhằm giảm ma sát và cung cấp tải trước để loại bỏ độ lỏng của bushing.

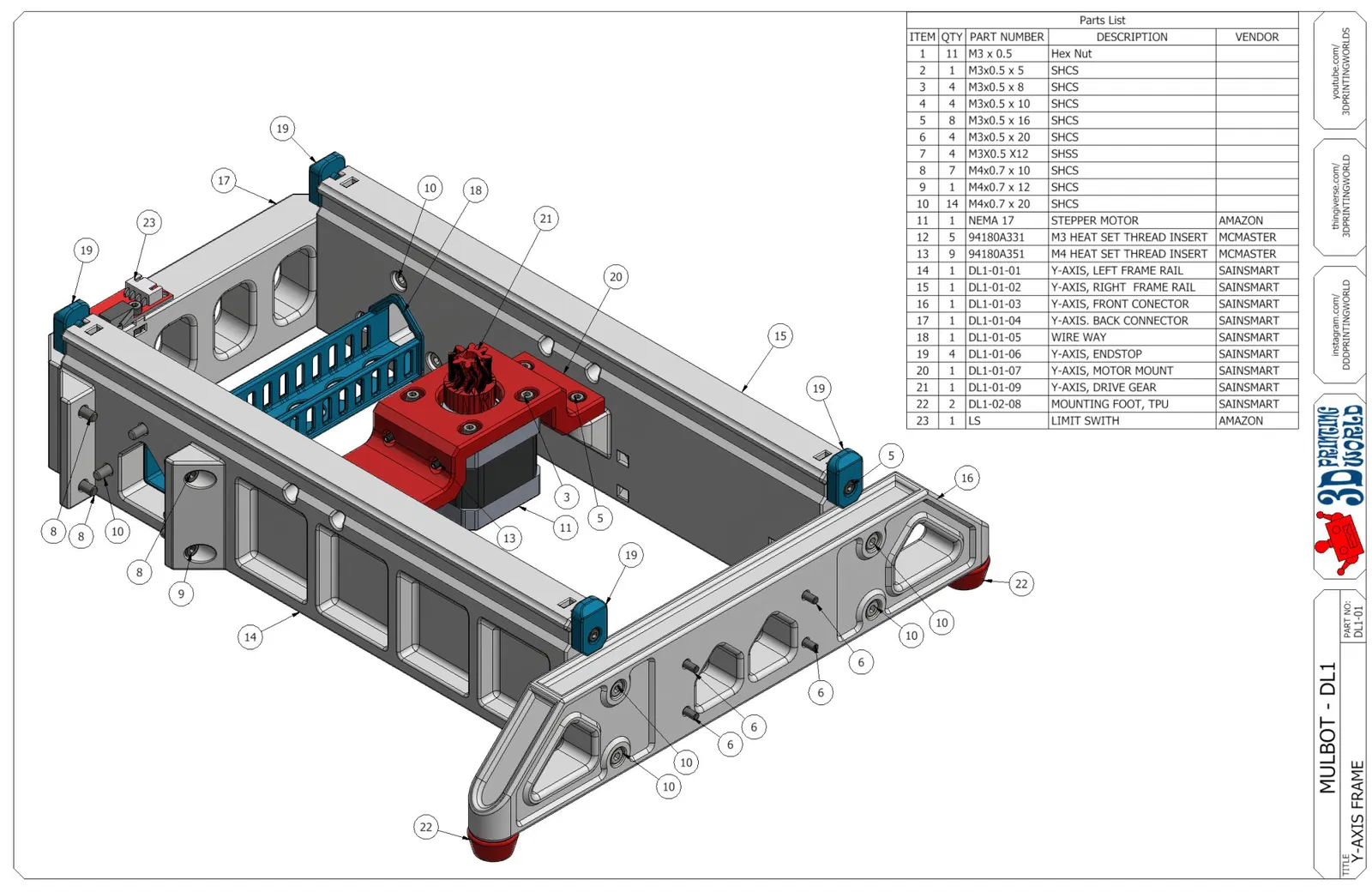

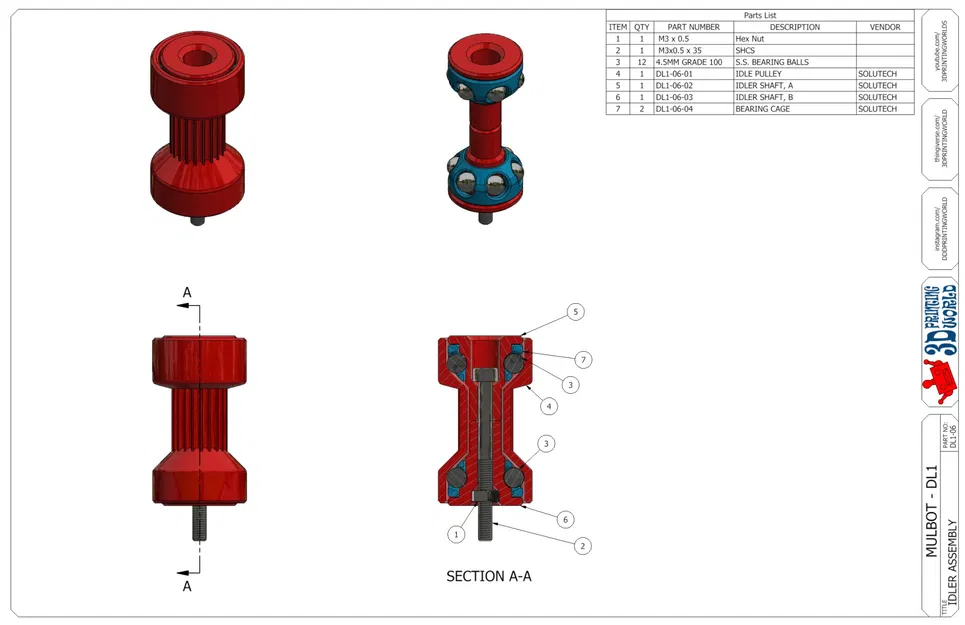

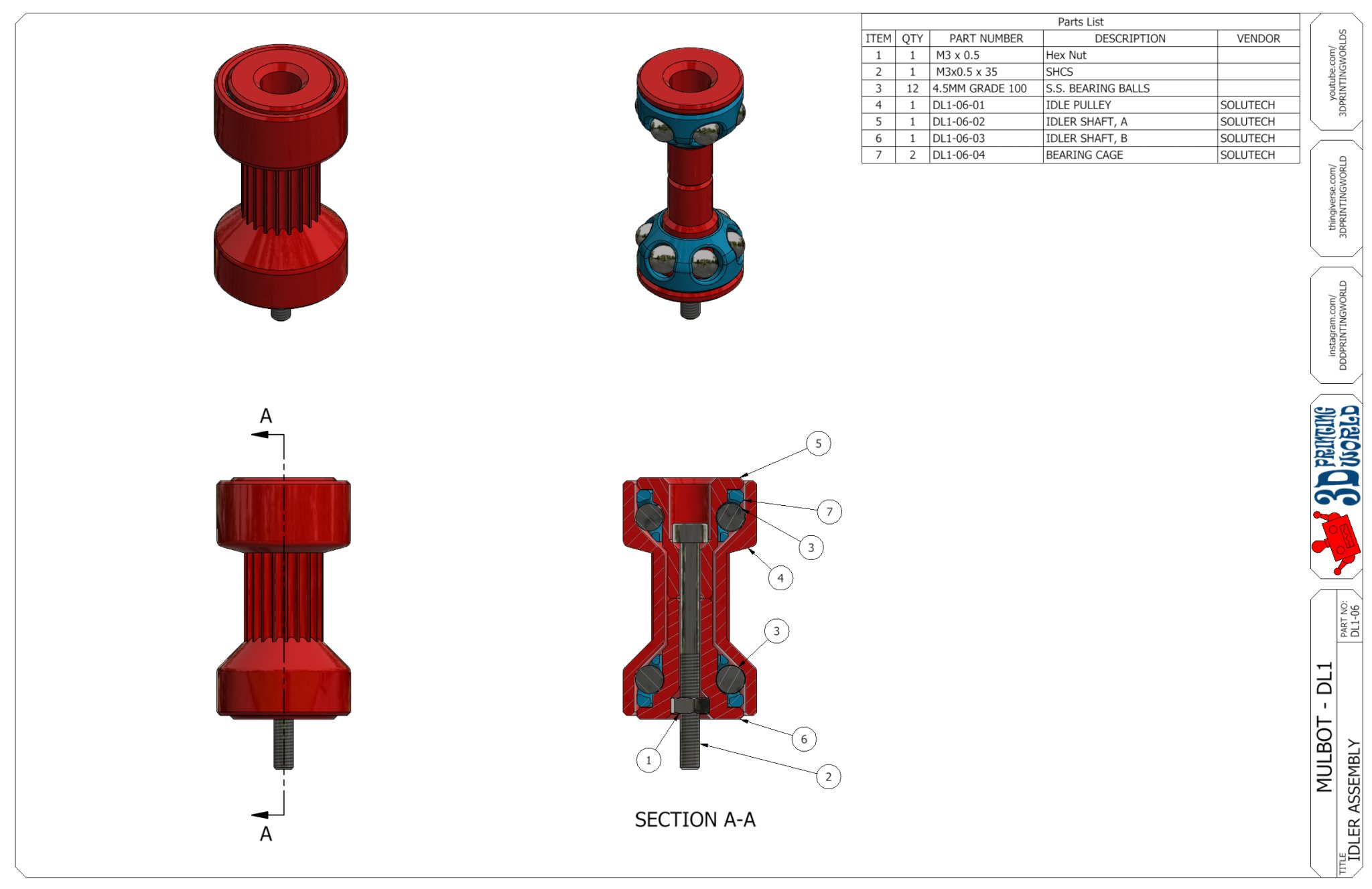

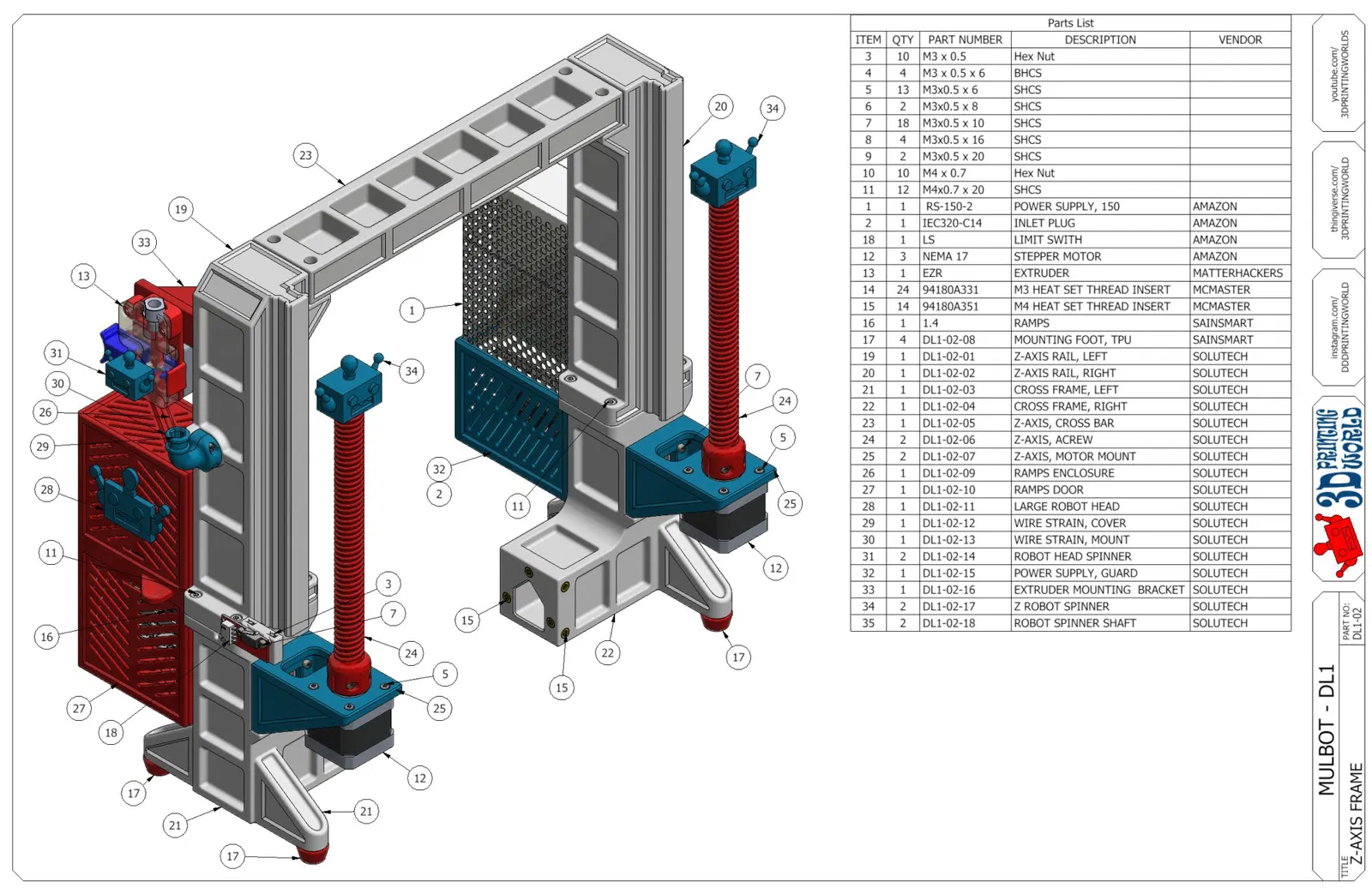

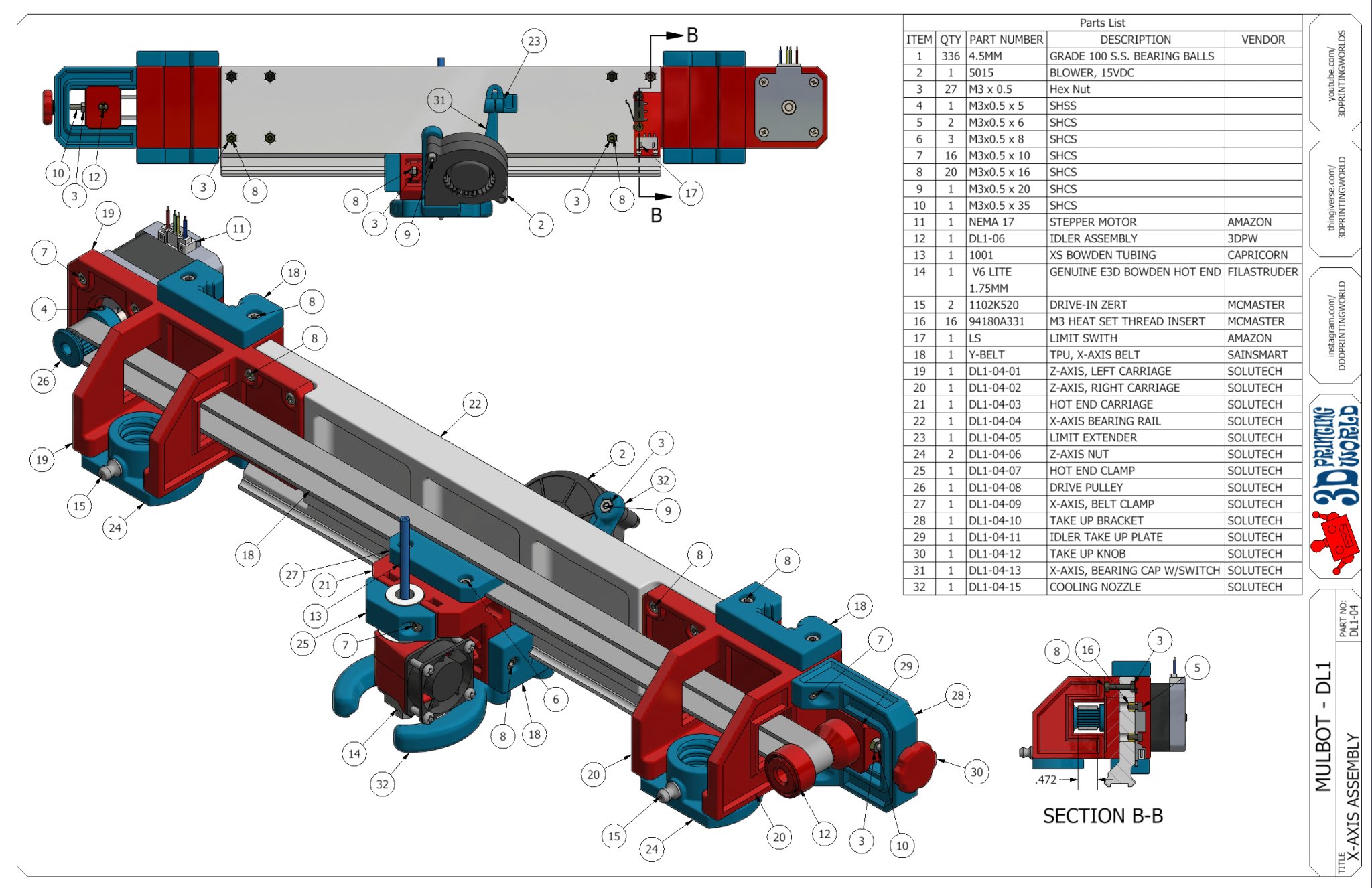

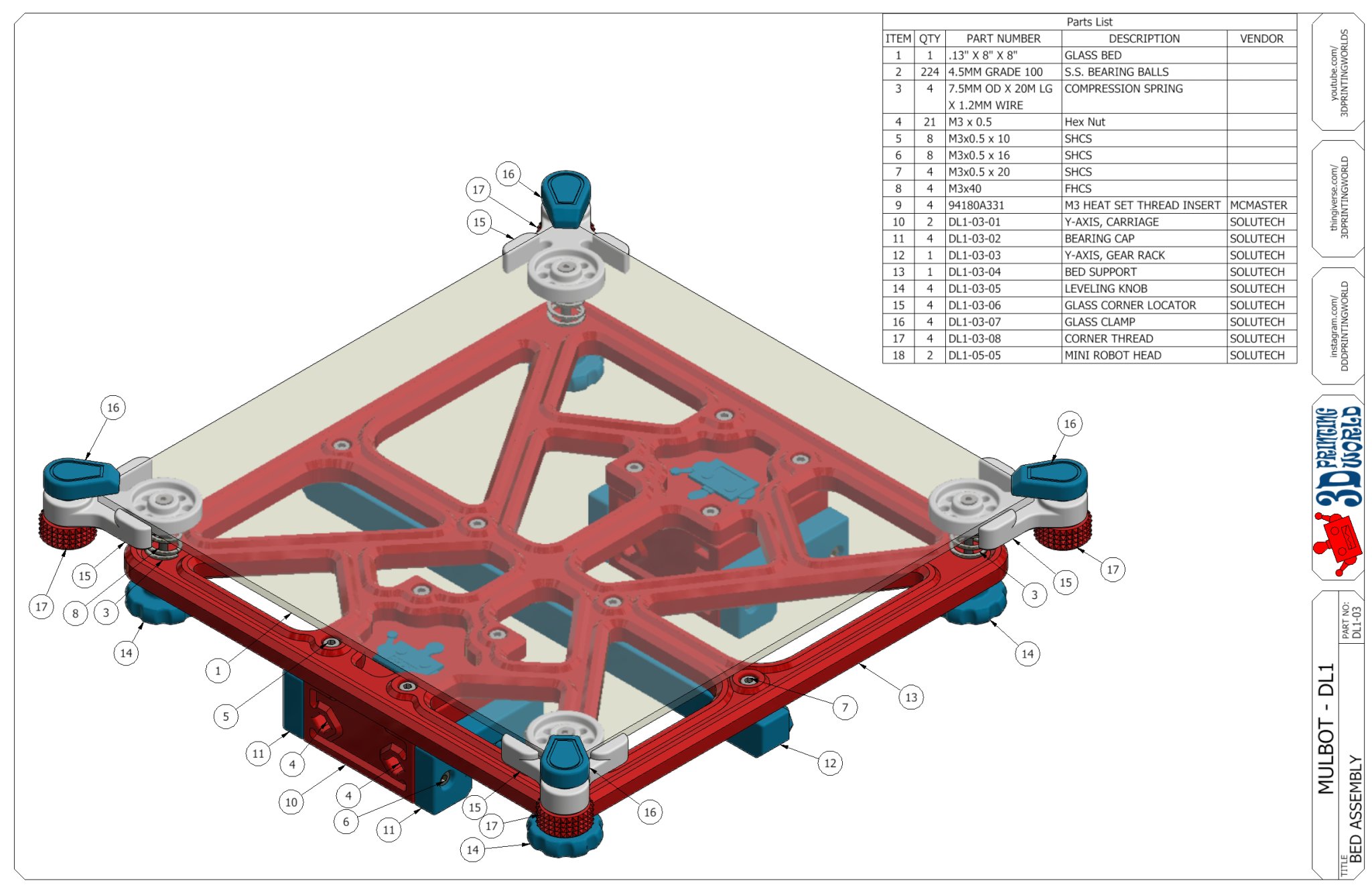

Tất cả ba hệ thống truyền động của máy in cũng được in 3D. Trục Y được truyền động bởi một bánh răng hình xương cá in 3D và bánh răng pinion. Sự kết hợp của các pulley truyền động và không tải in 3D cùng với một dây đai TPU điều khiển xe nóng của trục X. Trong khi đó, trục Z sử dụng các vít dẫn hình thang và đai ốc in 3D để dịch chuyển đầu nóng theo chiều dọc.

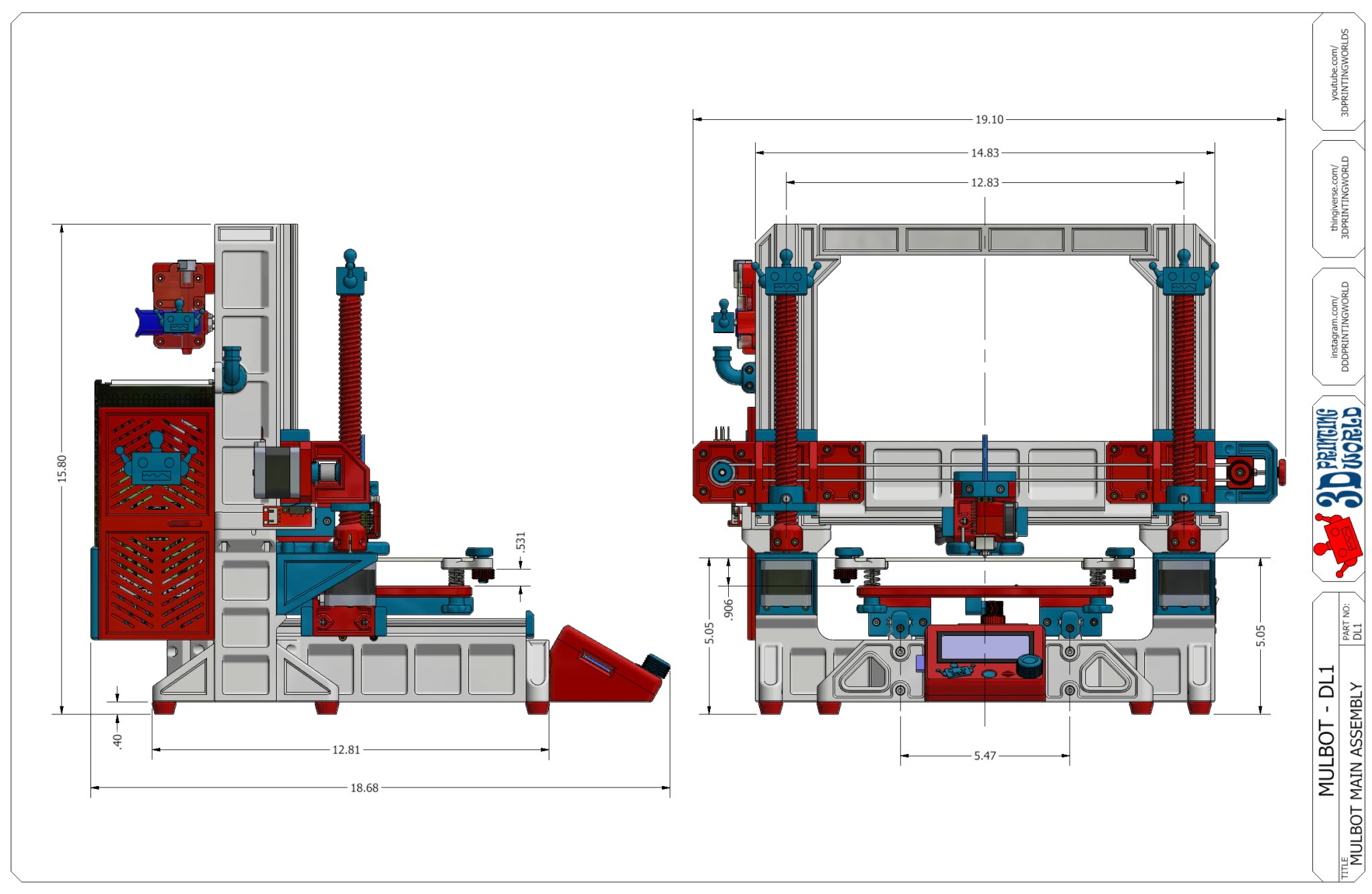

Thông số kỹ thuật Bề mặt in: Giường kính thủy tinh nổi 8-1/2”

Kích thước in: 175mm x 200mm x 150mm (bọc quạt đôi) 145mm x 200mm x 150mm (bọc xung quanh)

Thể tích in yêu cầu: 250mm x 210mm x 210mm Mulbot ban đầu được in trên Original Prusa MK3

Vật liệu sử dụng Mọi thứ được thiết kế để in bằng PLA ngoại trừ dây đai thời gian TPU. Sử dụng ít hơn 2kg vật liệu.

Các bộ phận không in SeemeCNC EZR Extruder E3D V6 Lite Hotend Ramps 1.4 Mega Controller Capricorn XC 1.75 Ống Bowden 5630 Đèn LED Strip 150W Nguồn điện 12V Phích cắm IEC320 với công tắc Quạt thổi

Xem nó in ở đây: https://youtu.be/Ob4yieqQDis

STL và thông tin thêm STL và thông tin thêm có thể được tìm thấy trên github. Tôi muốn giữ mọi thứ ở một nơi.

https://github.com/3dprintingworld/Mulbot
