Vỏ bảo vệ cho màn hình hiển thị hiệu suất PC PhatStats

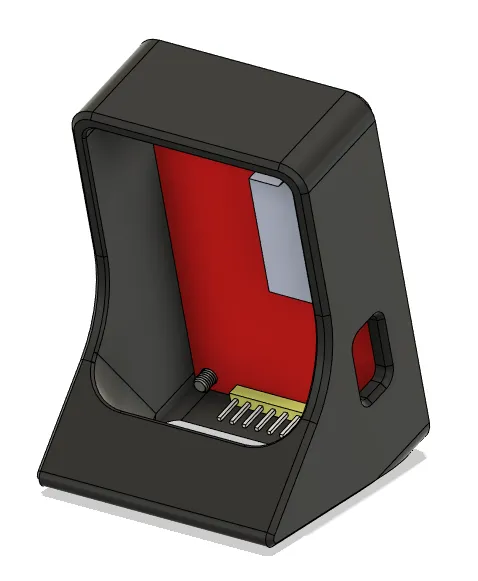

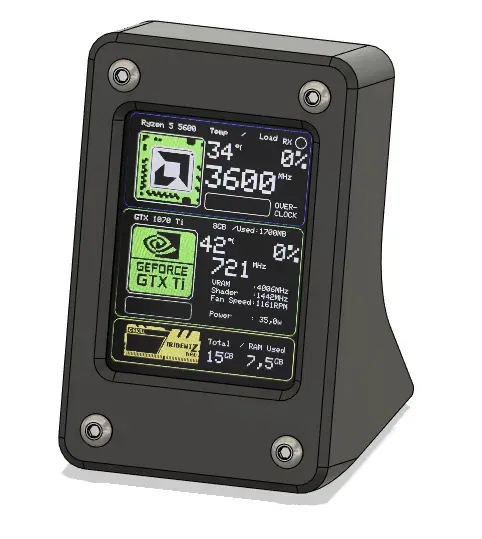

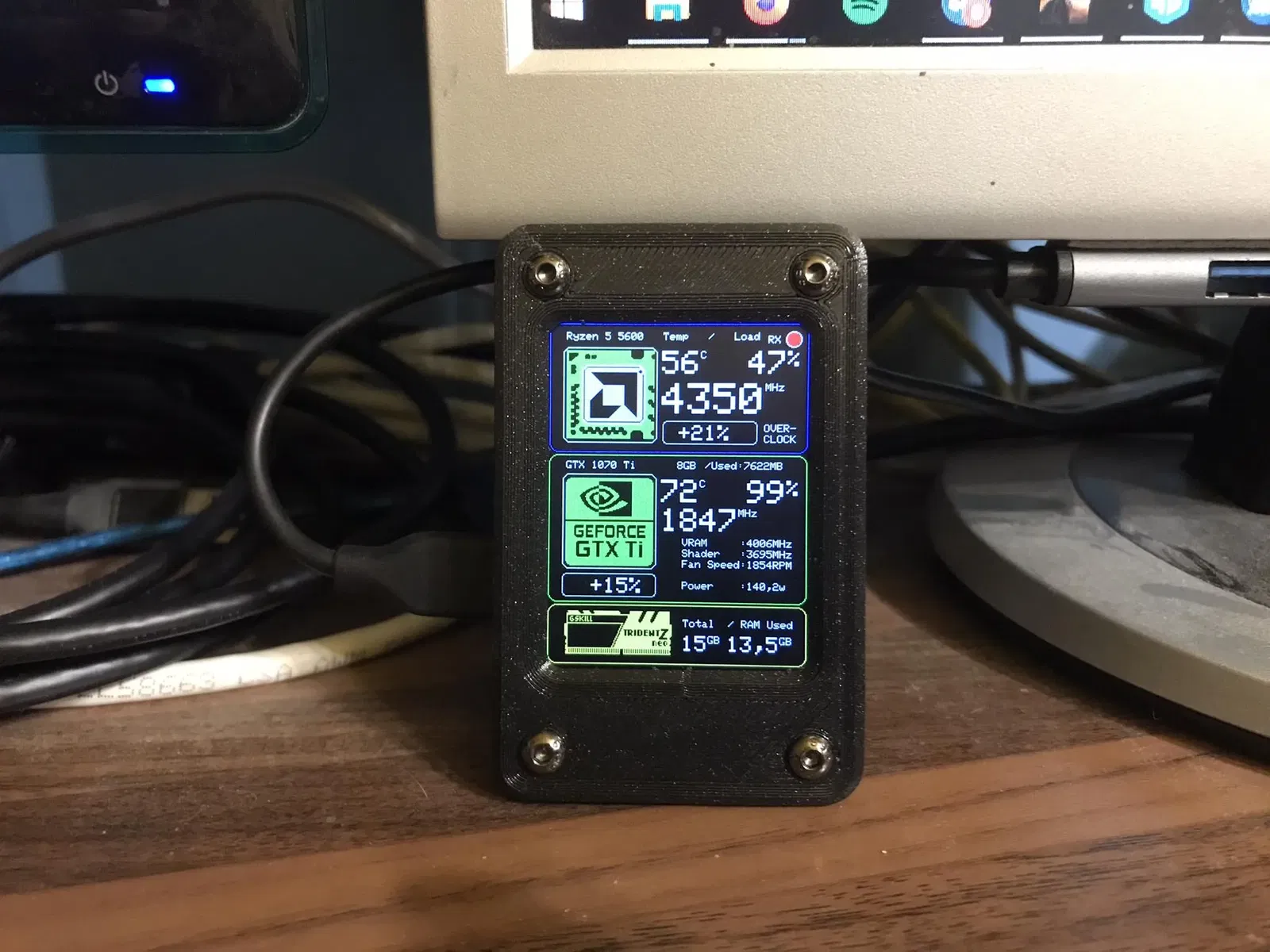

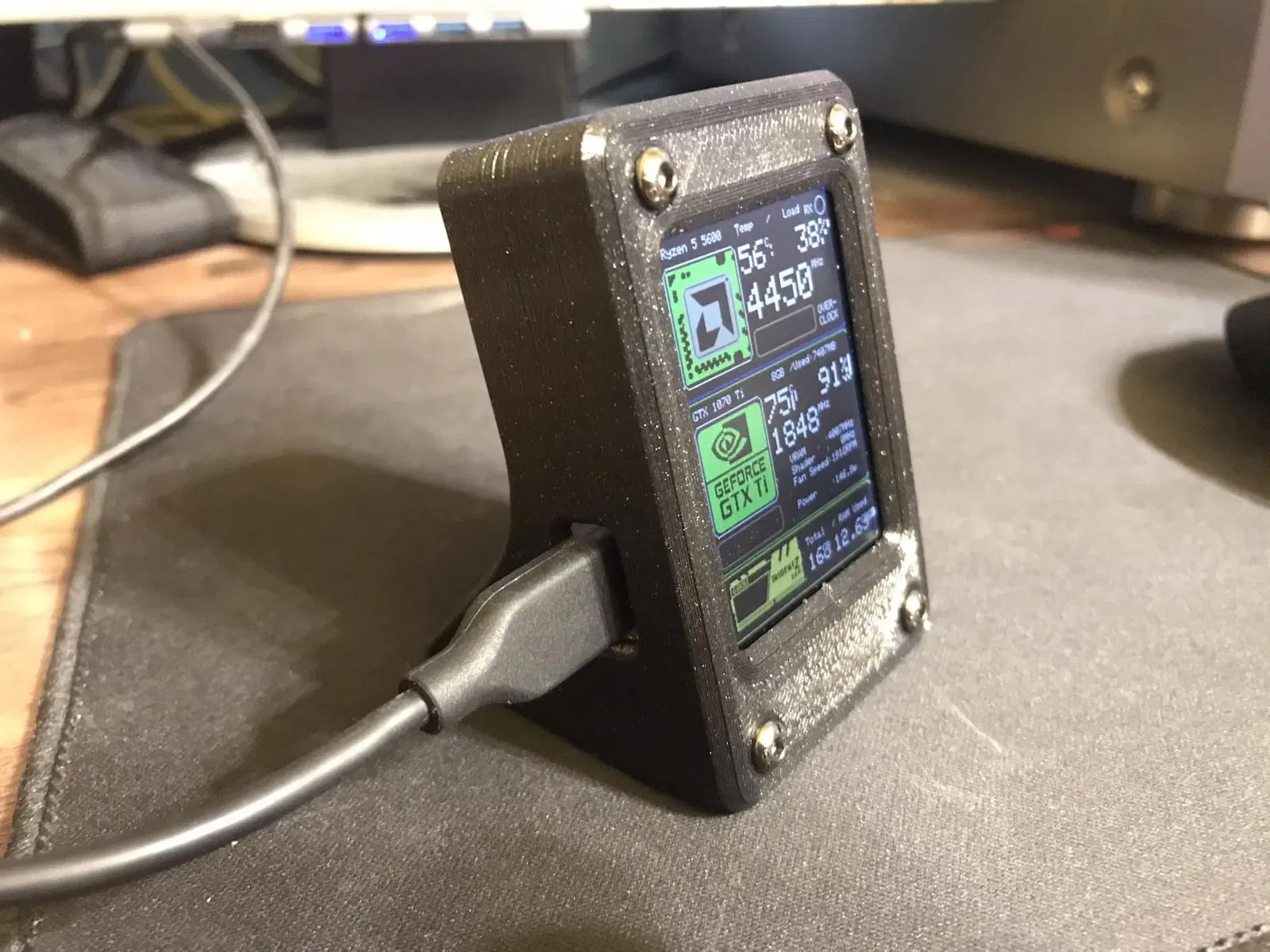

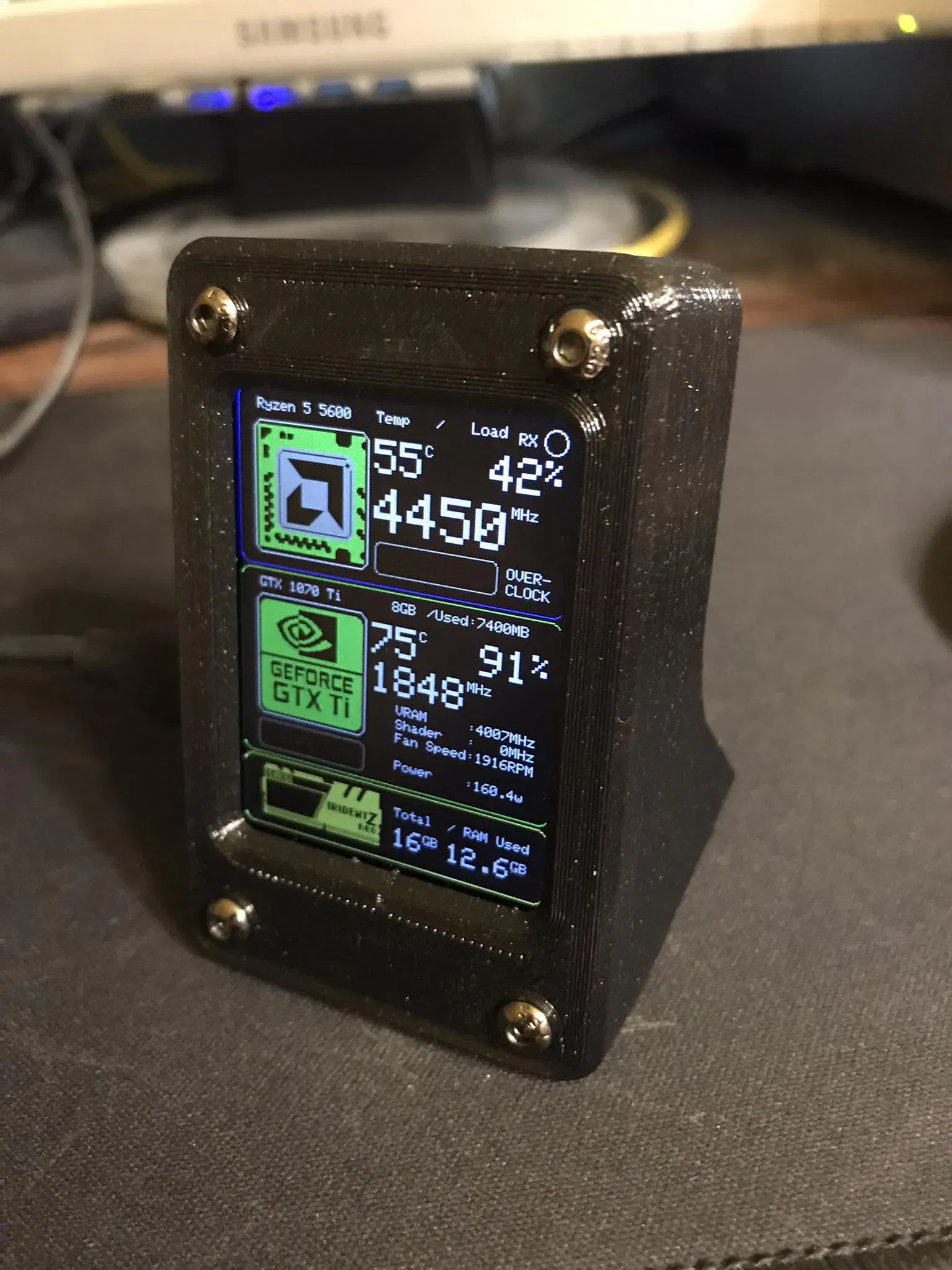

Mô hình này là phiên bản của tôi về vỏ cho PhatStats, được thiết kế bởi Rupert Hirst với màn hình “ili9341 TFT PC Performance Monitor Display”. Bạn có thể tìm thấy chi tiết tại đây: https://hackaday.io/project/19018-phatstats-pc-performance-tft-display

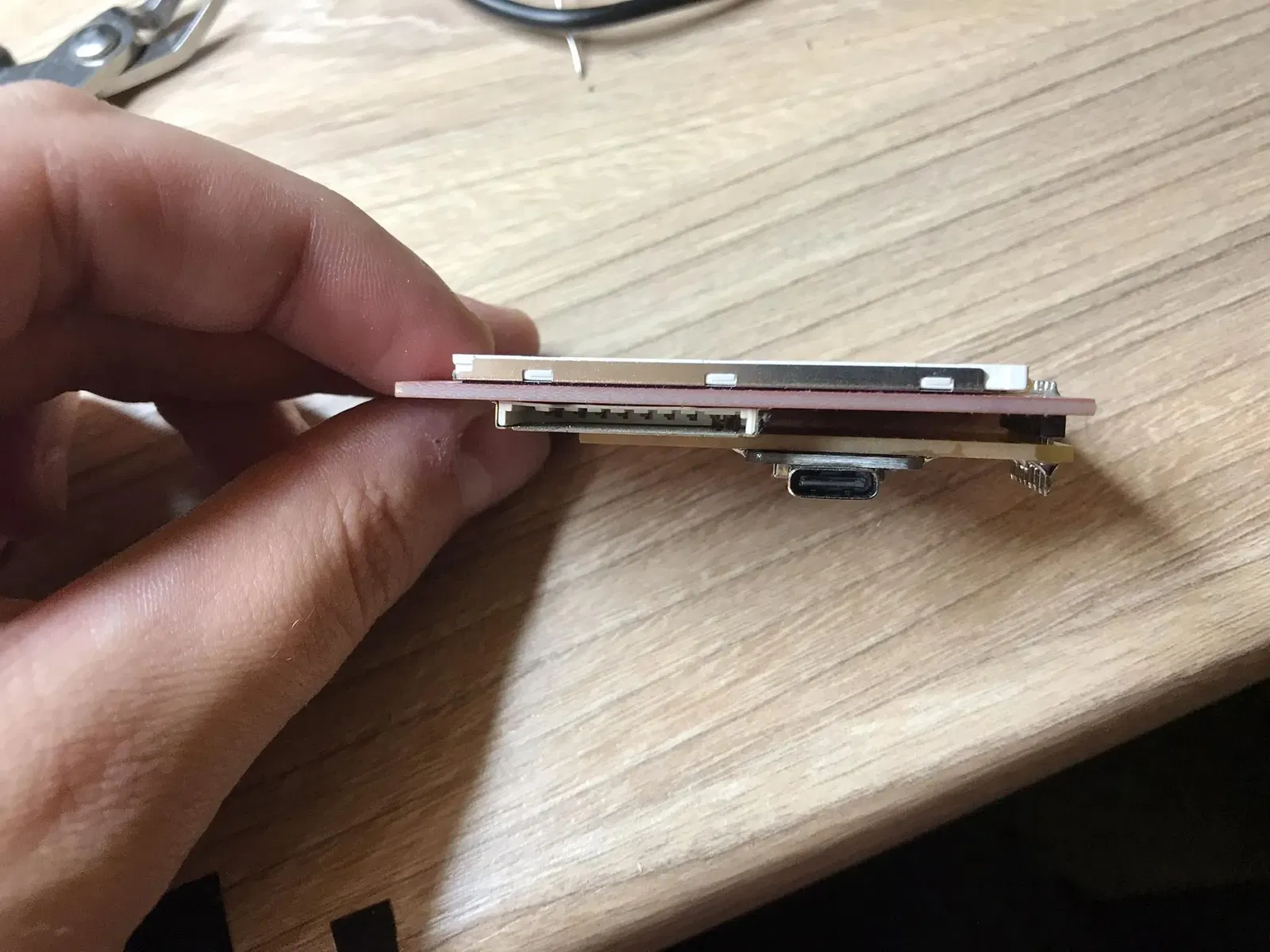

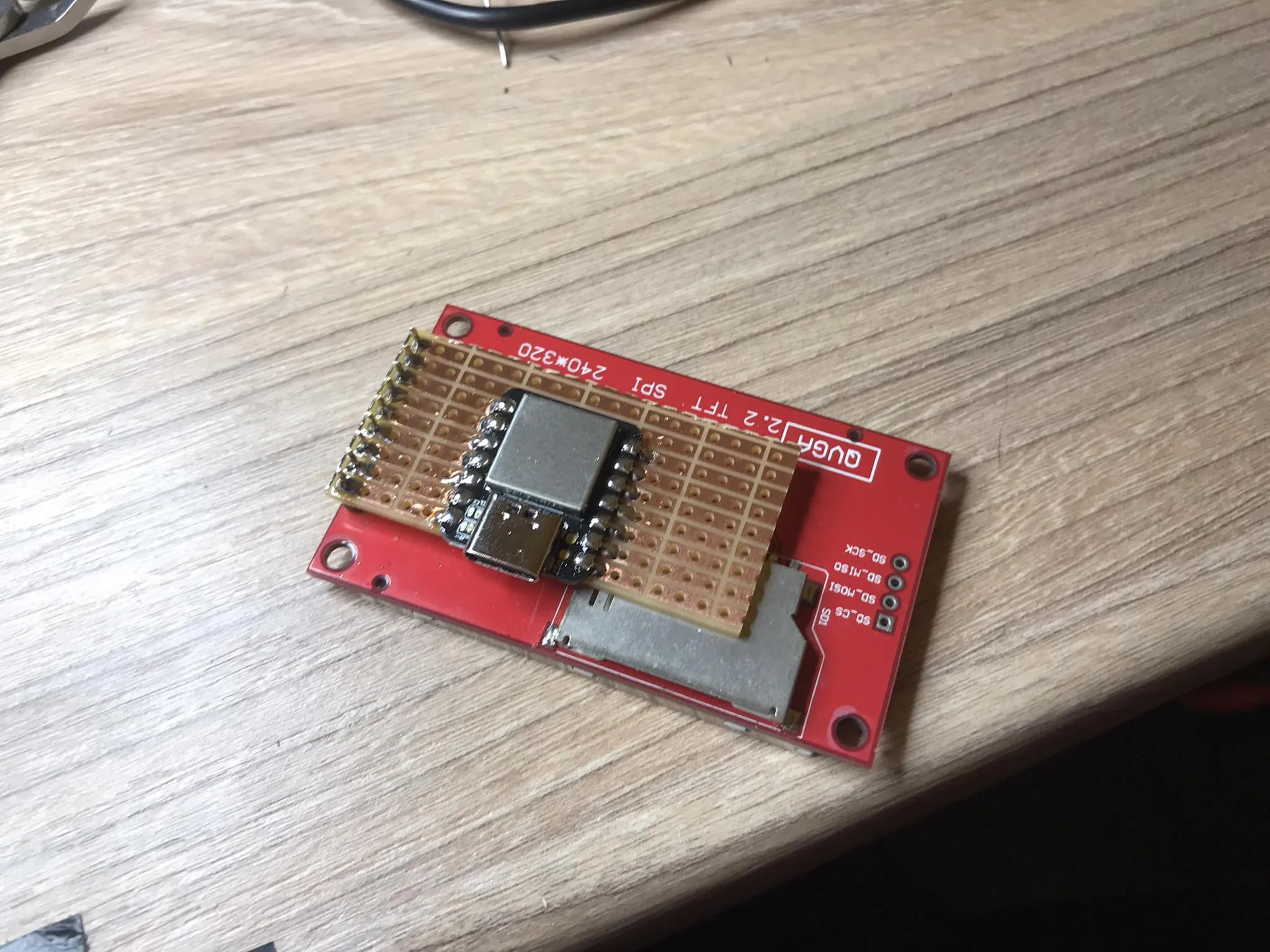

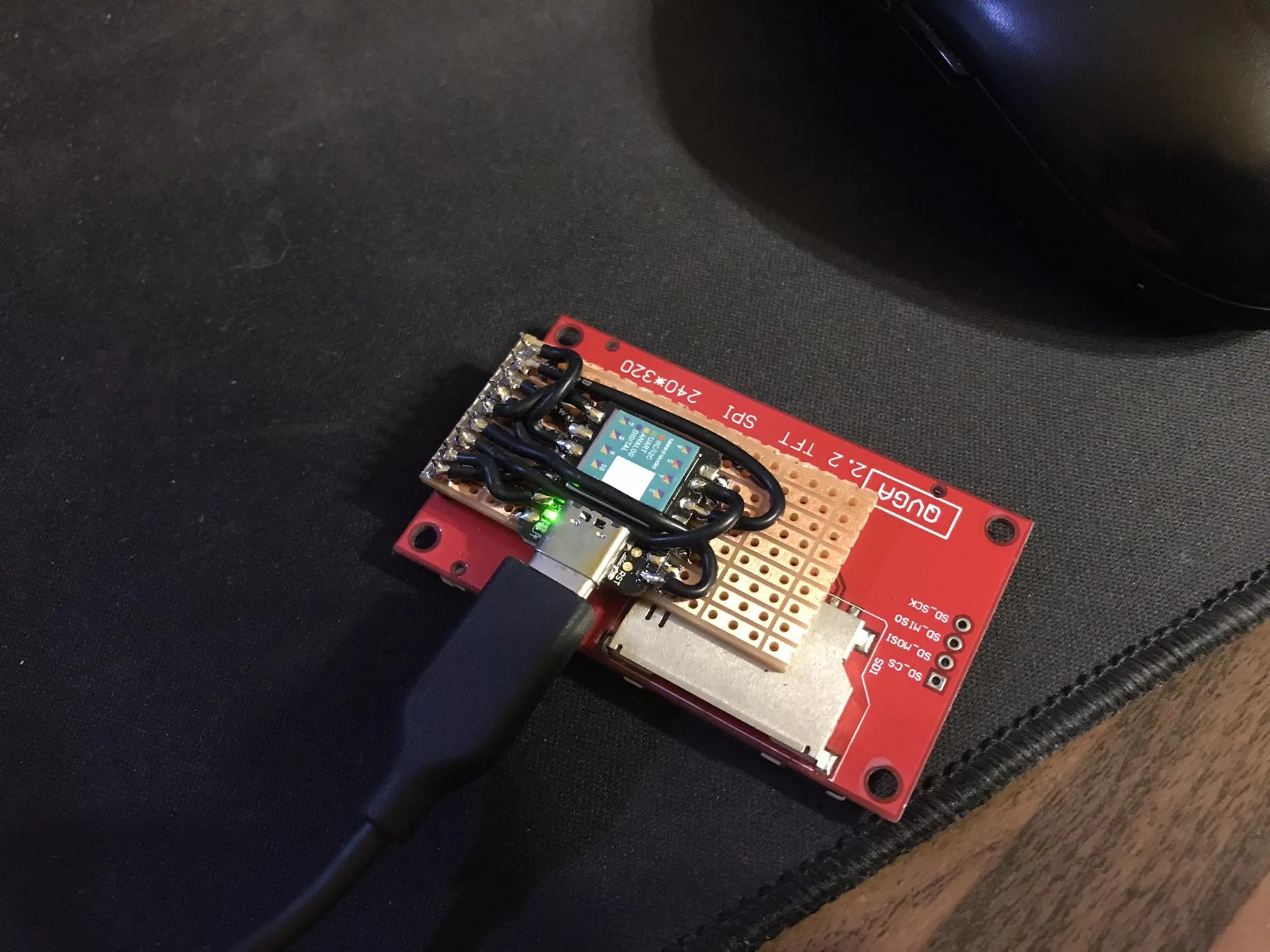

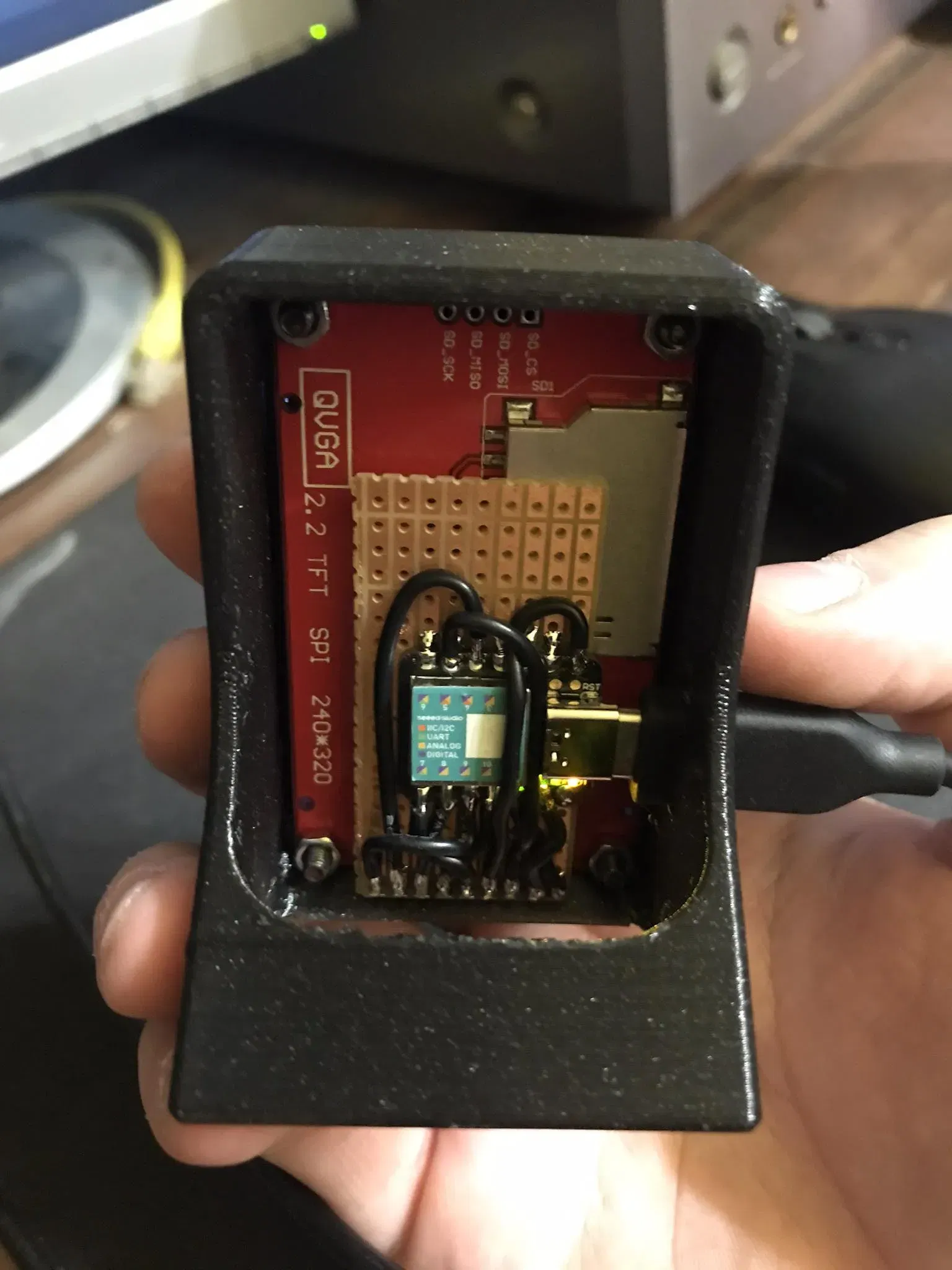

Đối với phiên bản của tôi, tôi đã sử dụng màn hình 2.2 inch ili9341 và bo mạch seeed studio xiao samd21 được kết nối với nhau bằng một mảnh bảng thử nghiệm và một số dây. Bạn có thể thấy cách nó được lắp ráp trên các bức ảnh.

Để cố định lcd vào vỏ, tôi đã sử dụng đinh vít và đai ốc M3.

Mẹo nhanh: để thay đổi hướng mặc định của lcd sang hướng chính xác để sử dụng với vỏ này, bạn nên sửa đổi giá trị “display_Button_counter” từ 0 thành 2 trong tệp "PhatStats_V3.1.7.1_ADV.ino".
