Giá đỡ camera đa năng với ren M20 chắc chắn
Tôi cần một giá treo camera chắc chắn với các chủ đề mạnh mẽ không phá vỡ dễ dàng khi bị xáo trộn. Một chủ đề M20 được in có vẻ
Mô tả
Tôi cần một giá đỡ máy ảnh chắc chắn với các ren bền không dễ bị gãy khi bị siết. Một ren M20 in 3D dường như đủ chắc chắn với tôi.

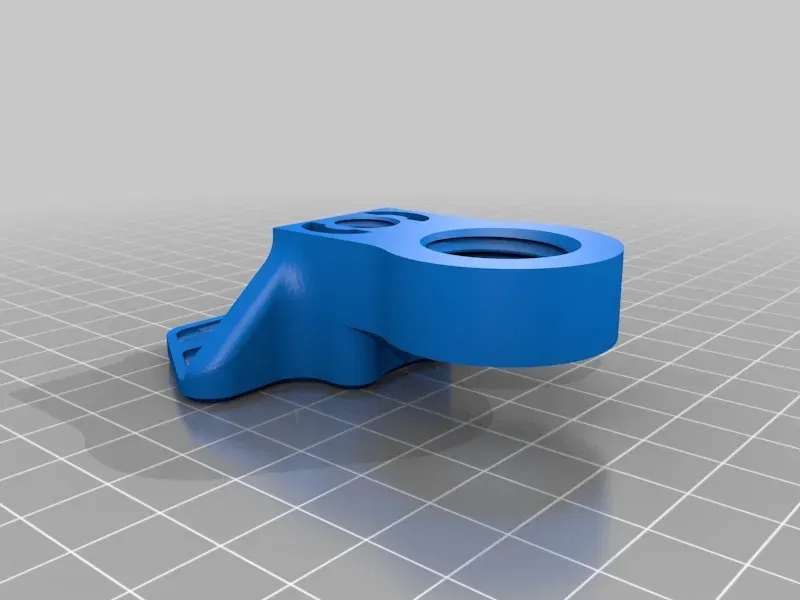

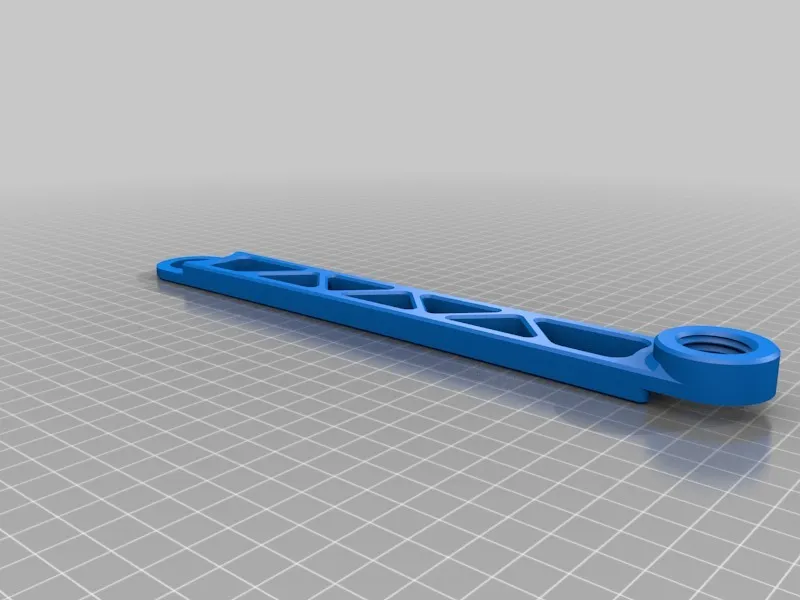

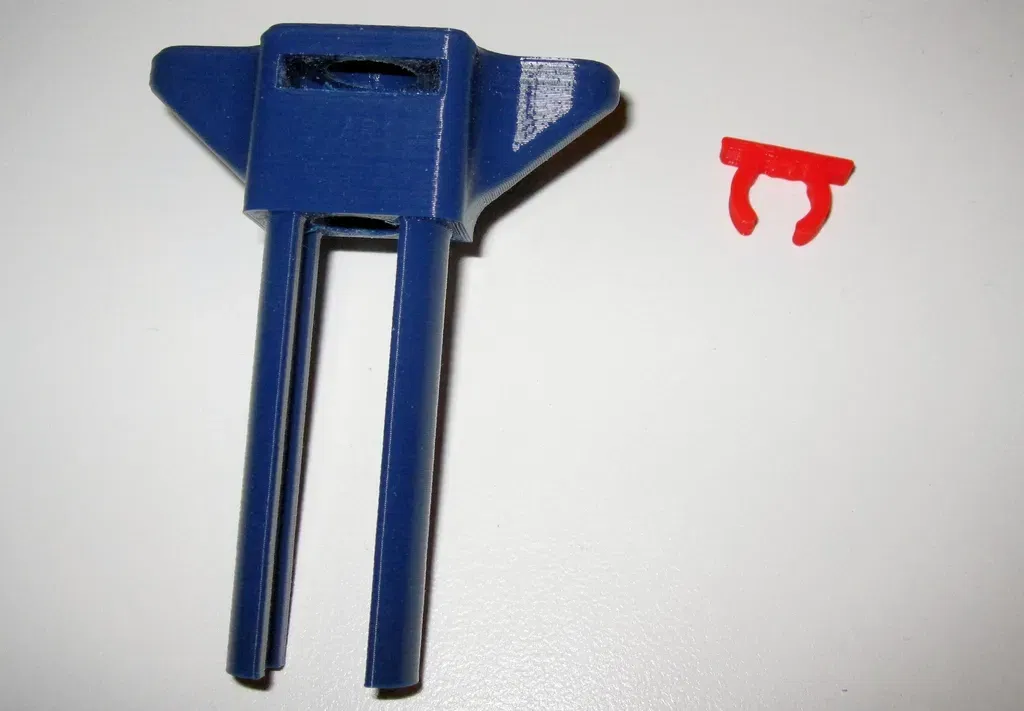

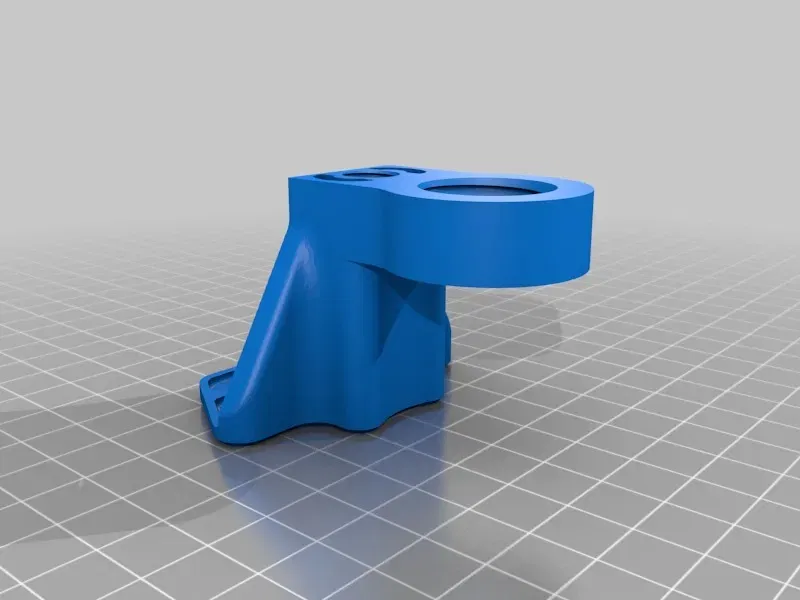

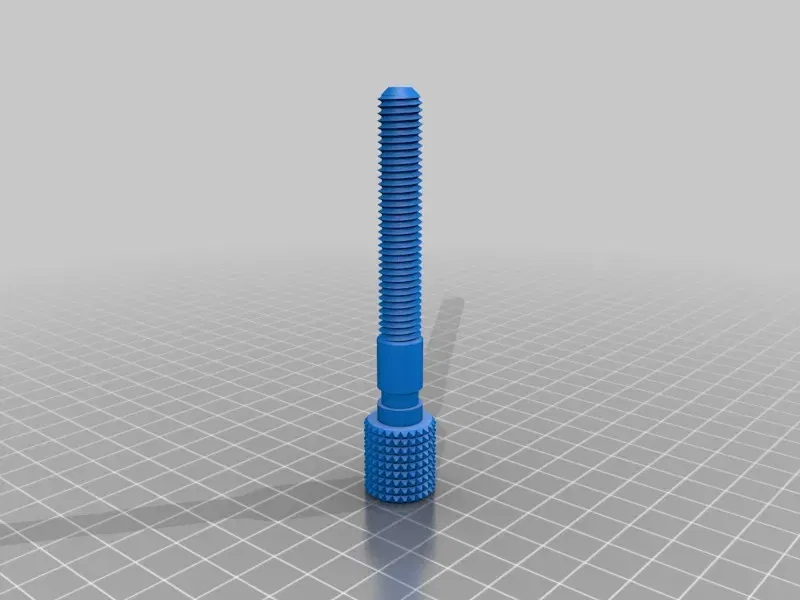

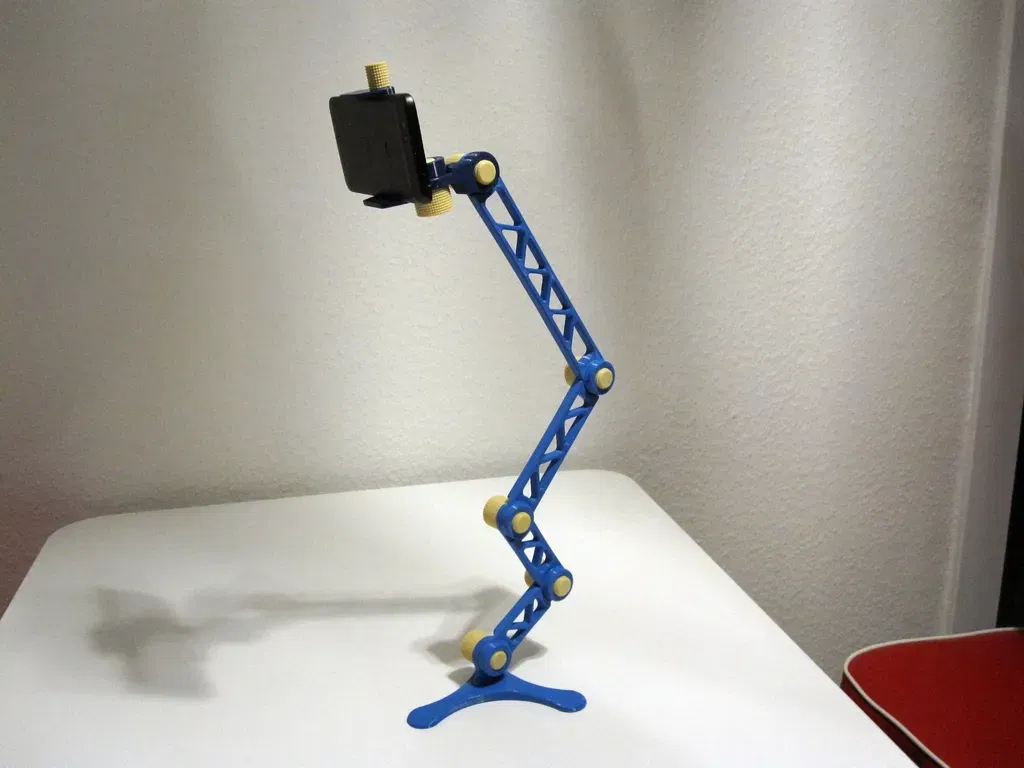

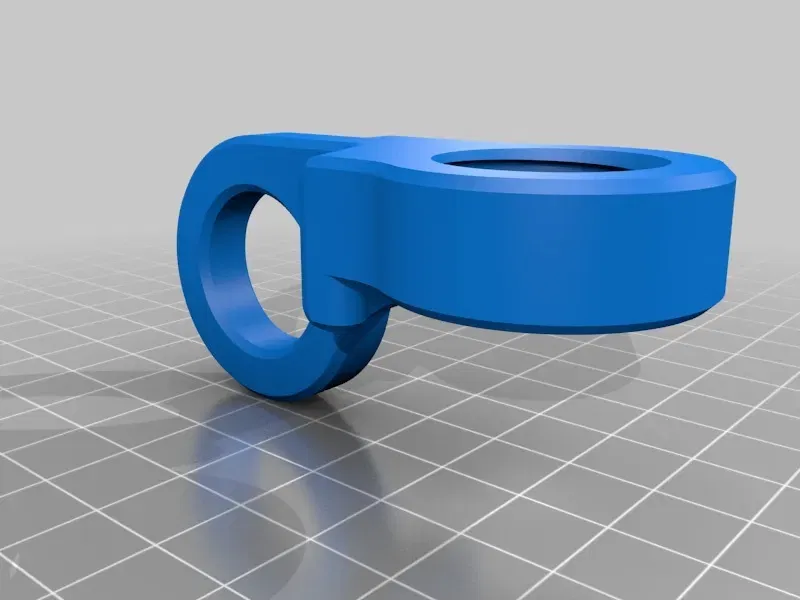

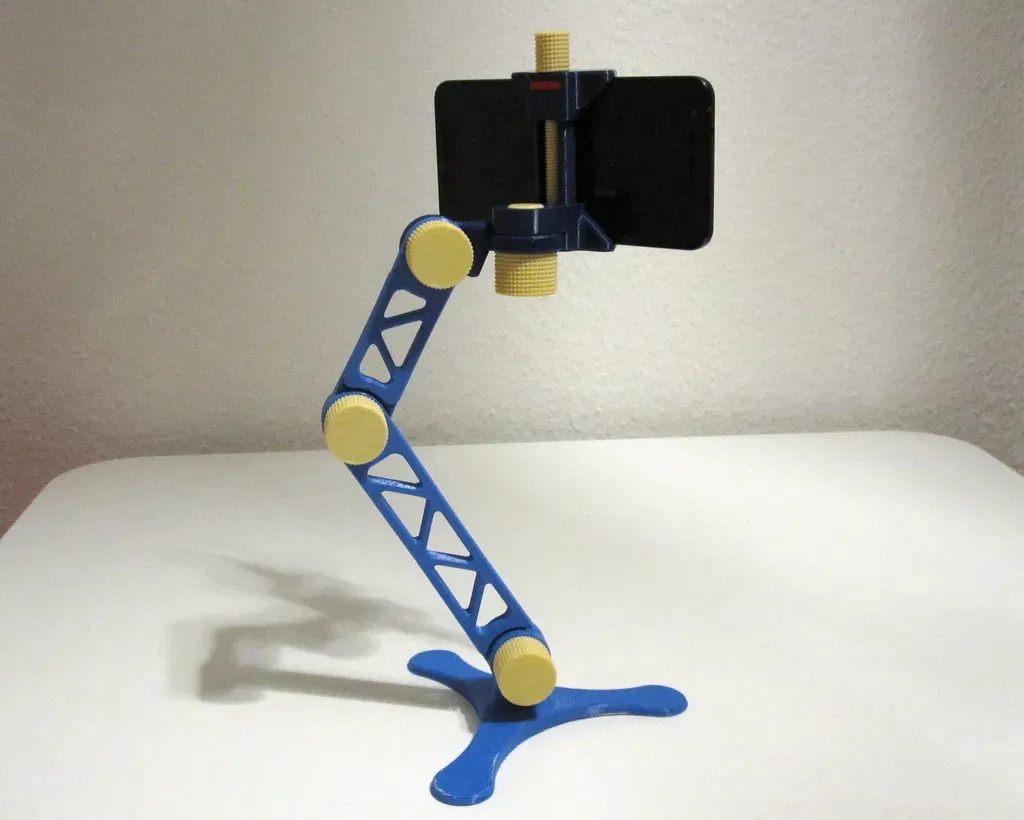

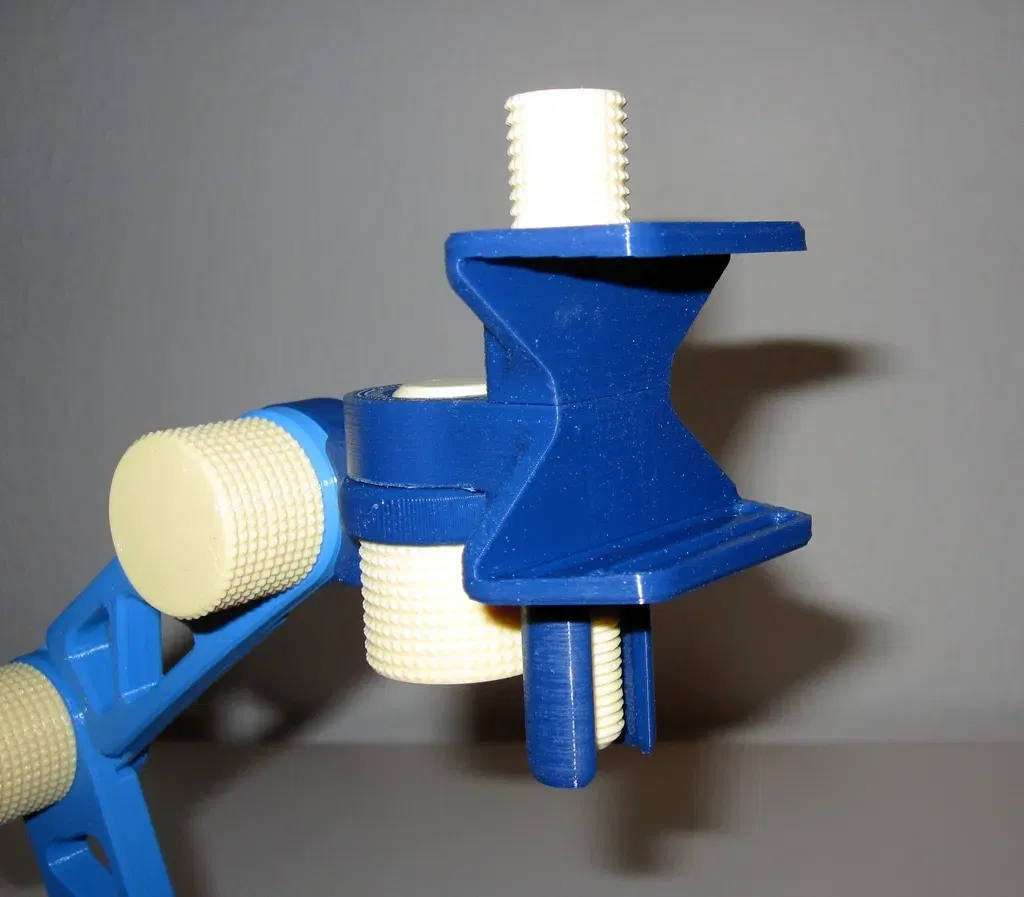

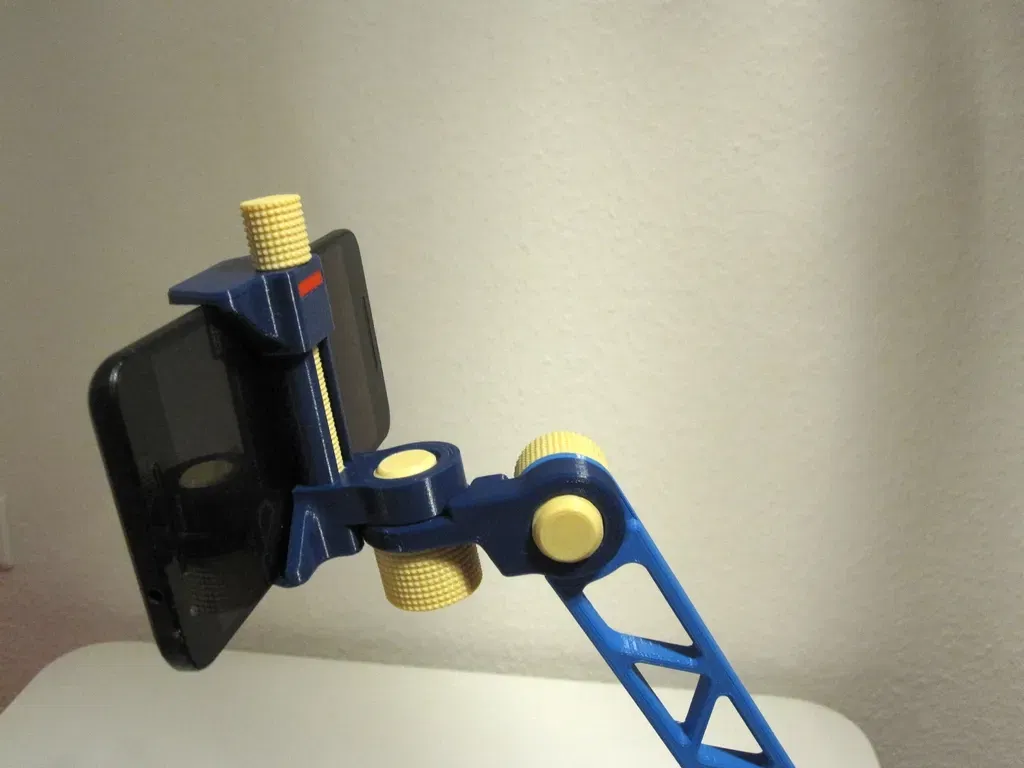

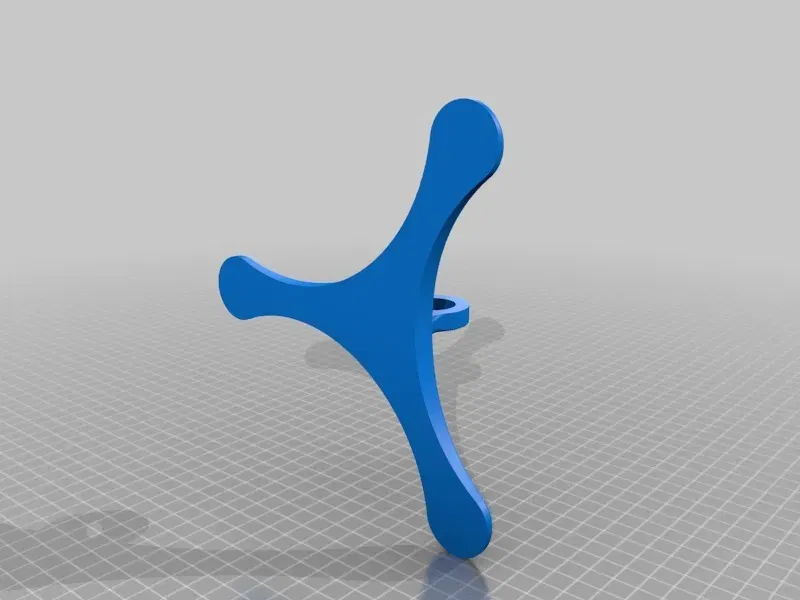

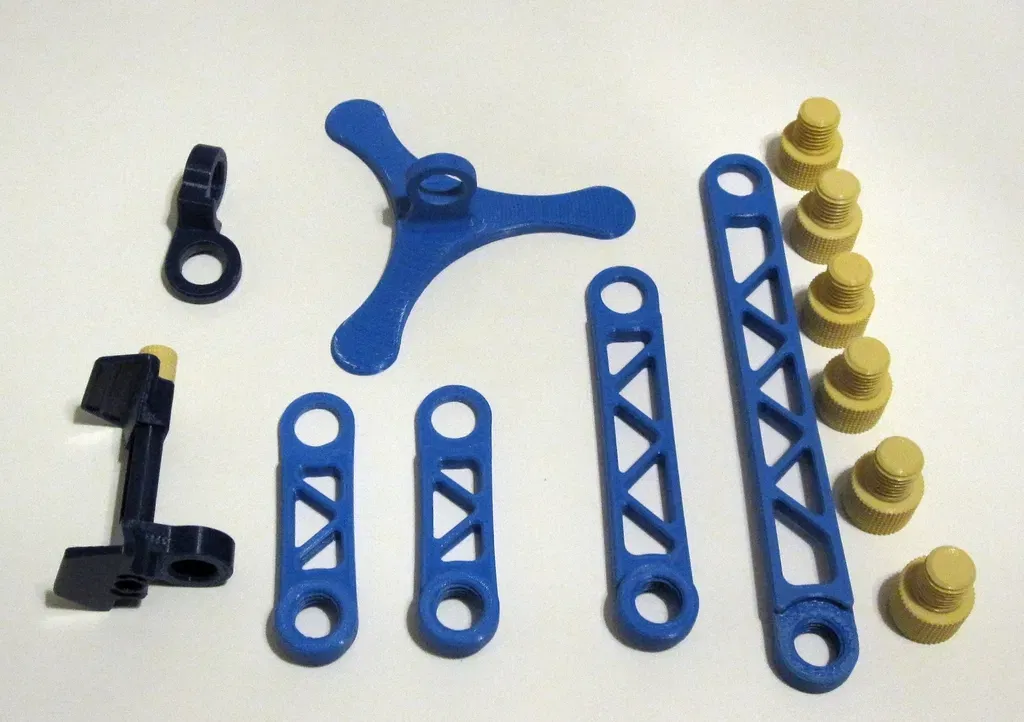

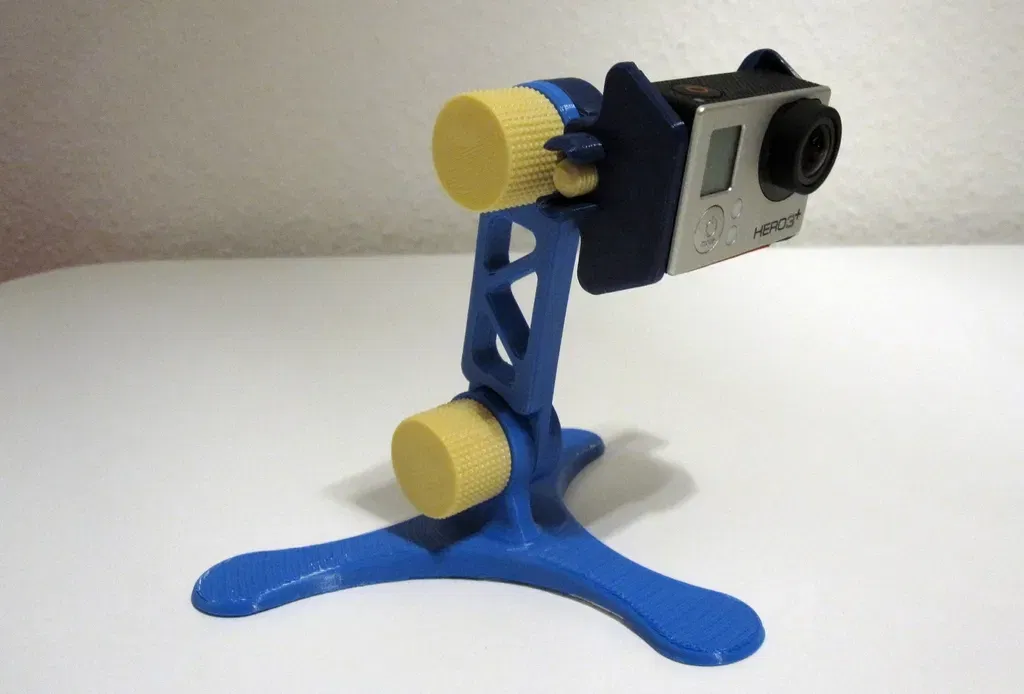

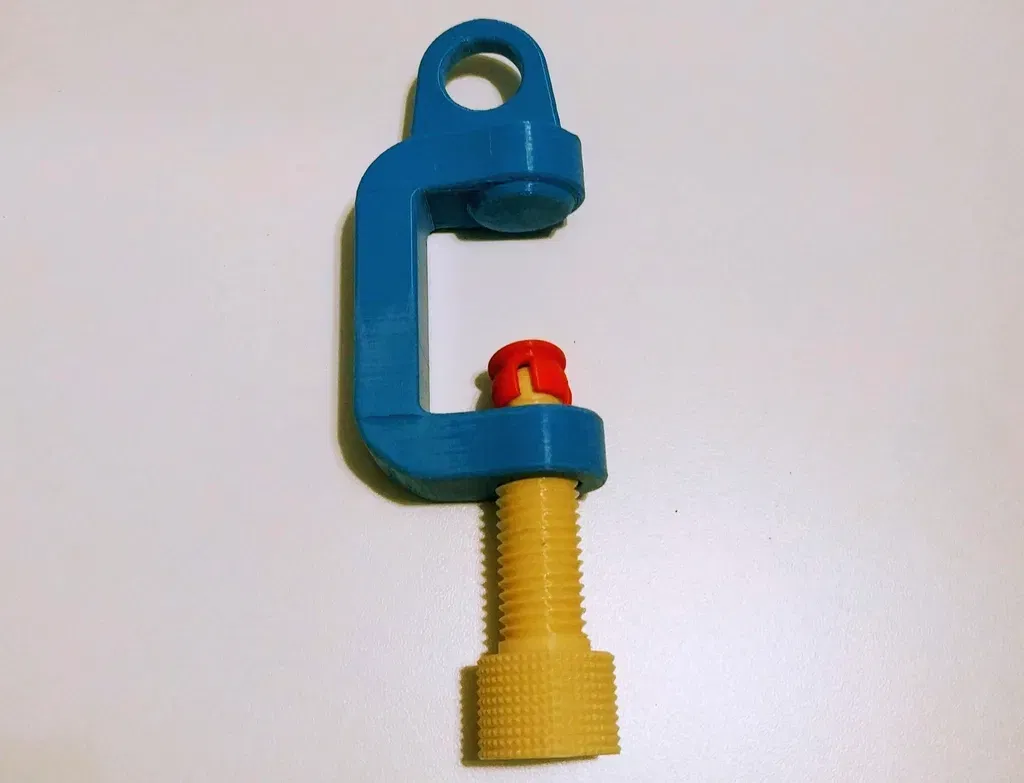

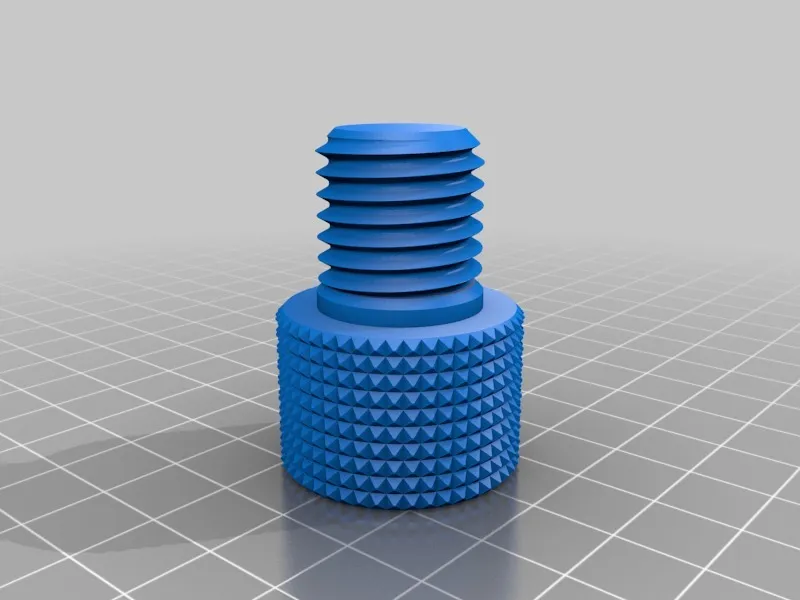

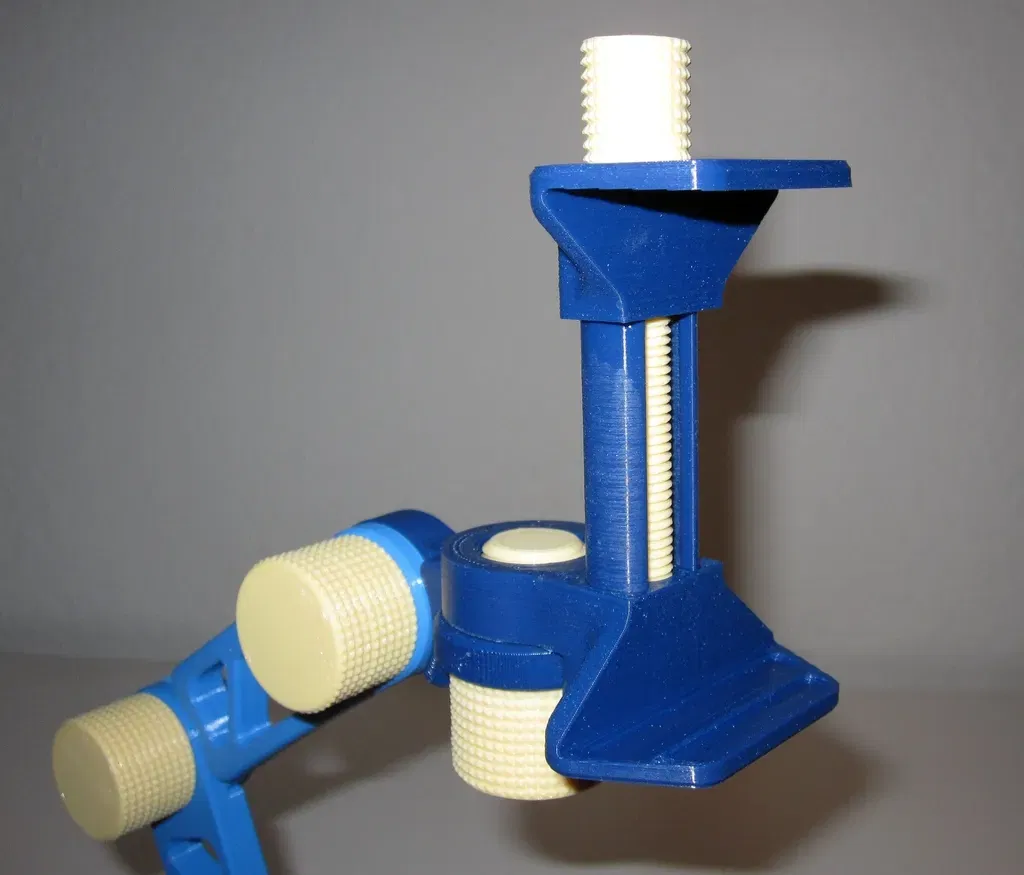

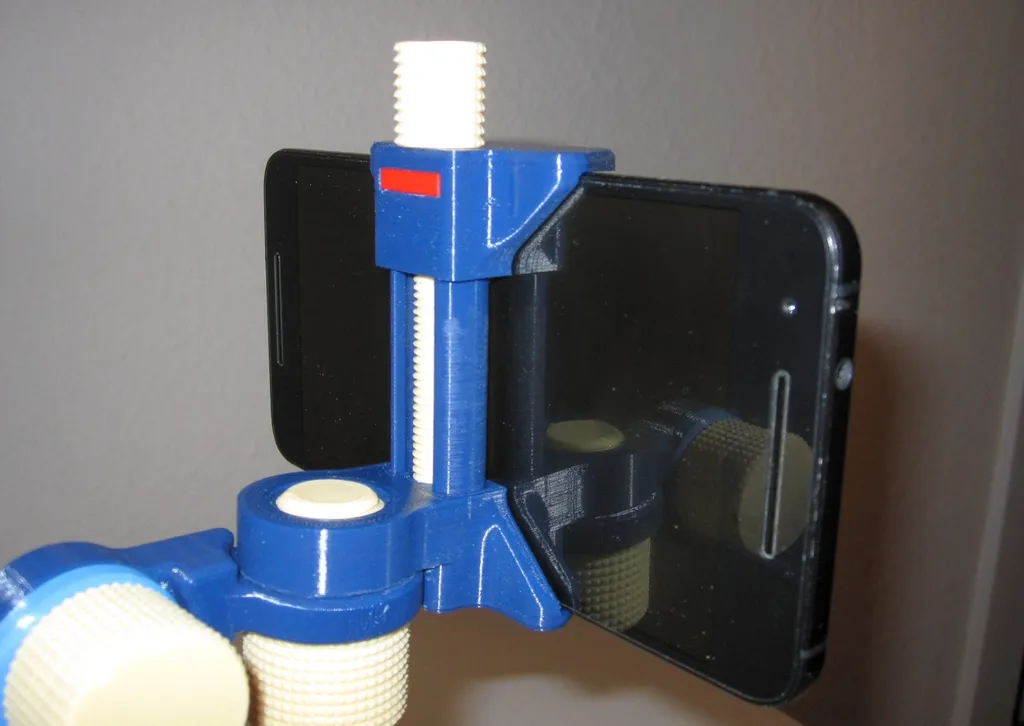

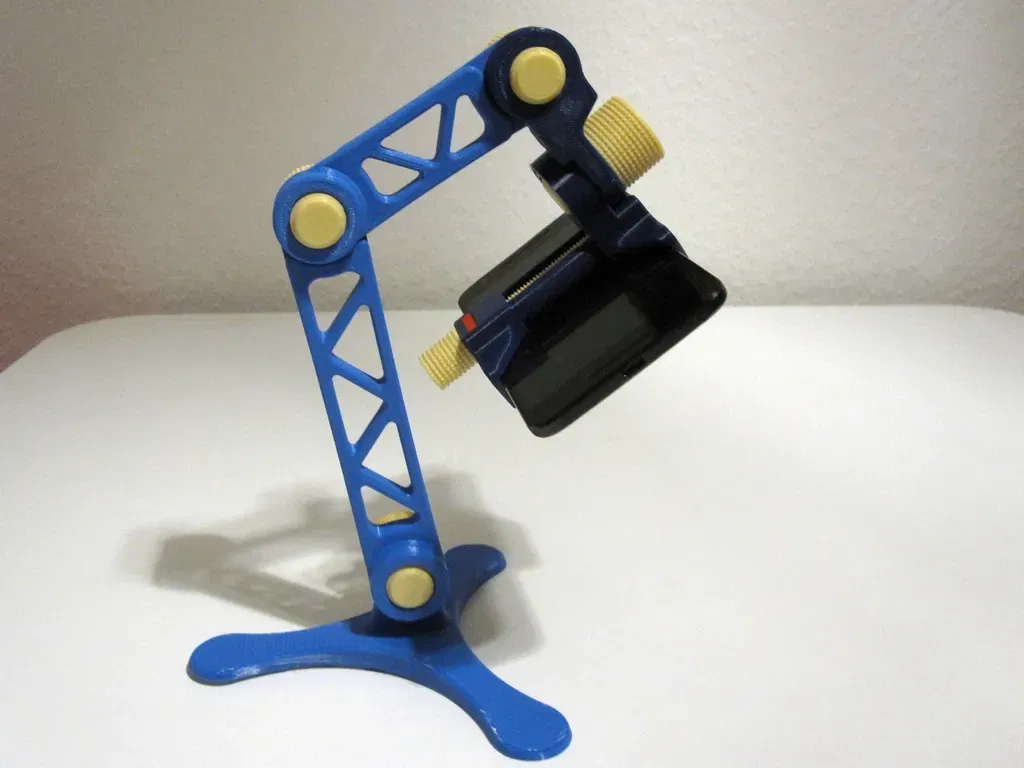

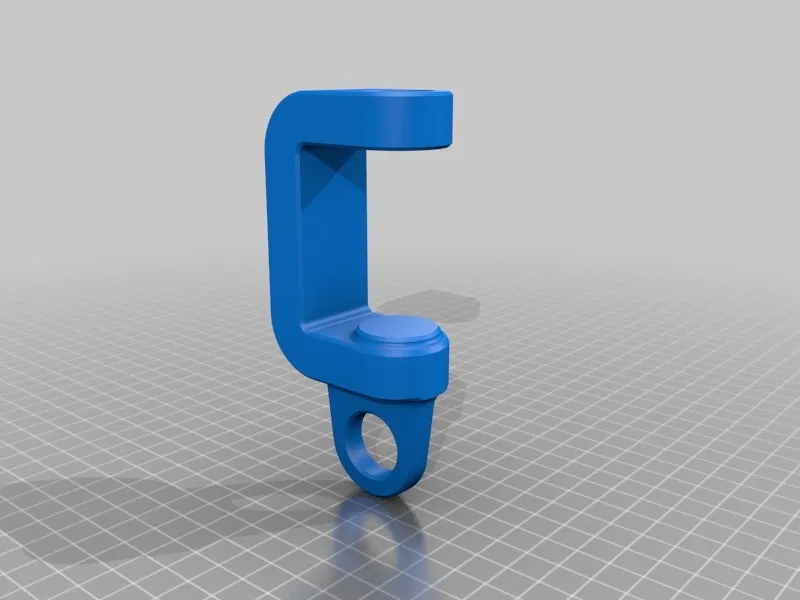

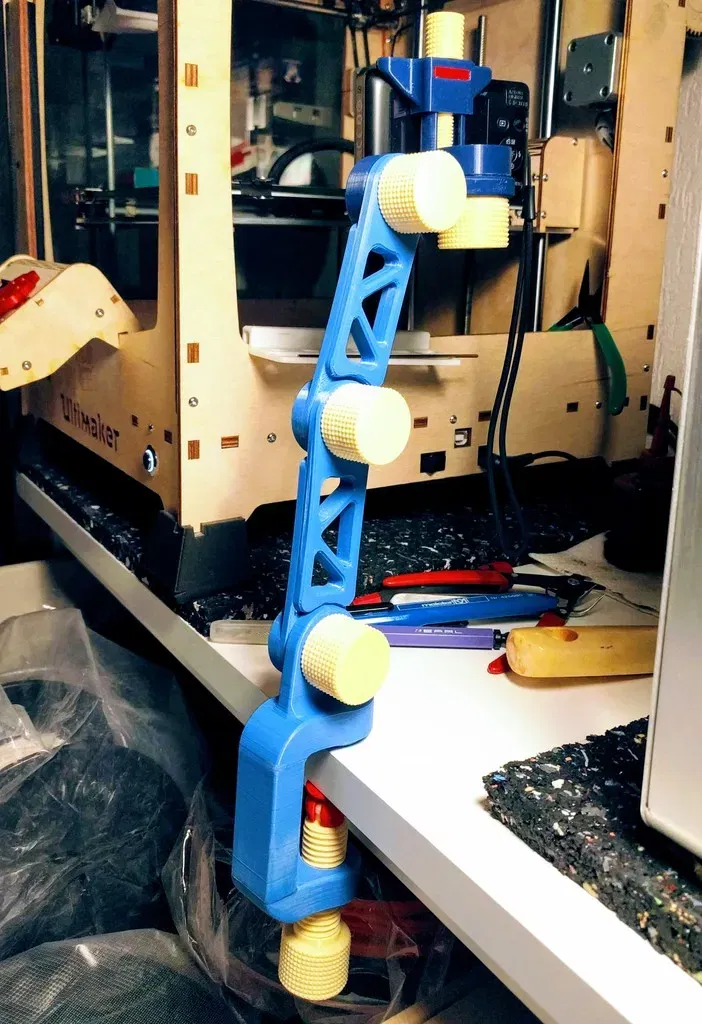

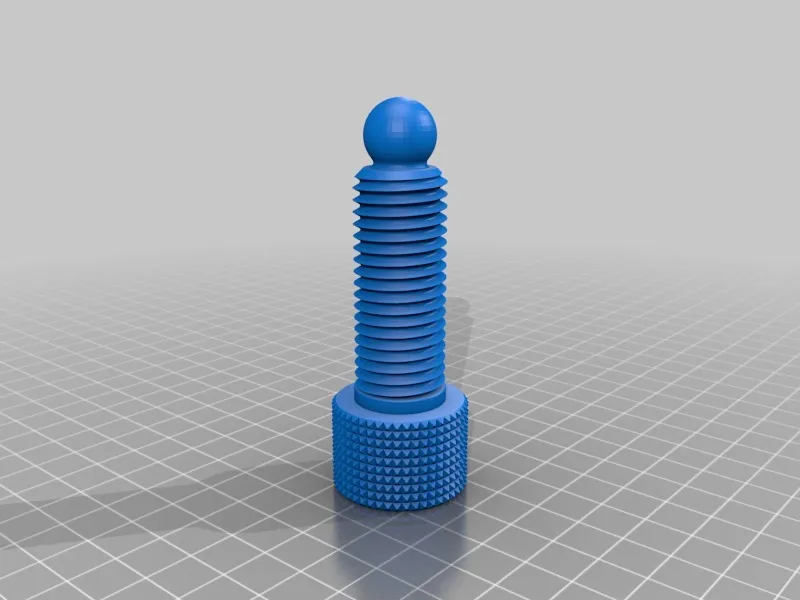

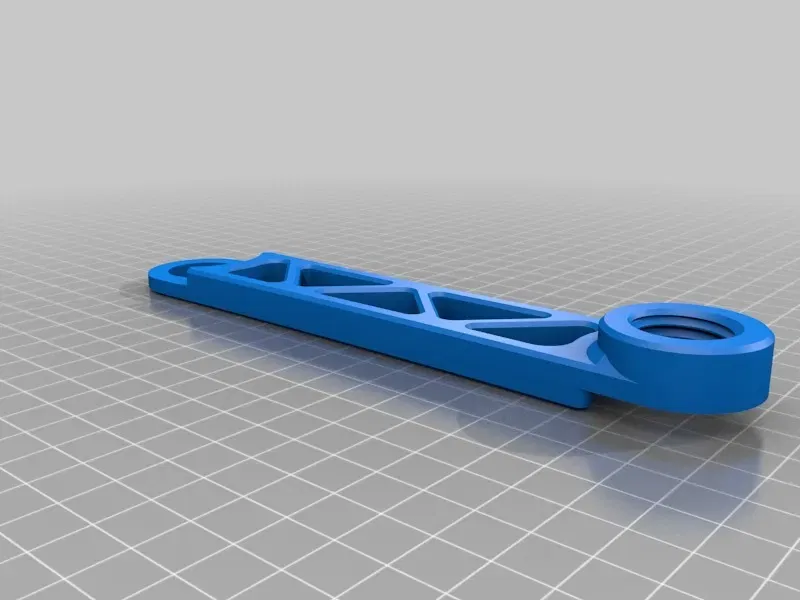

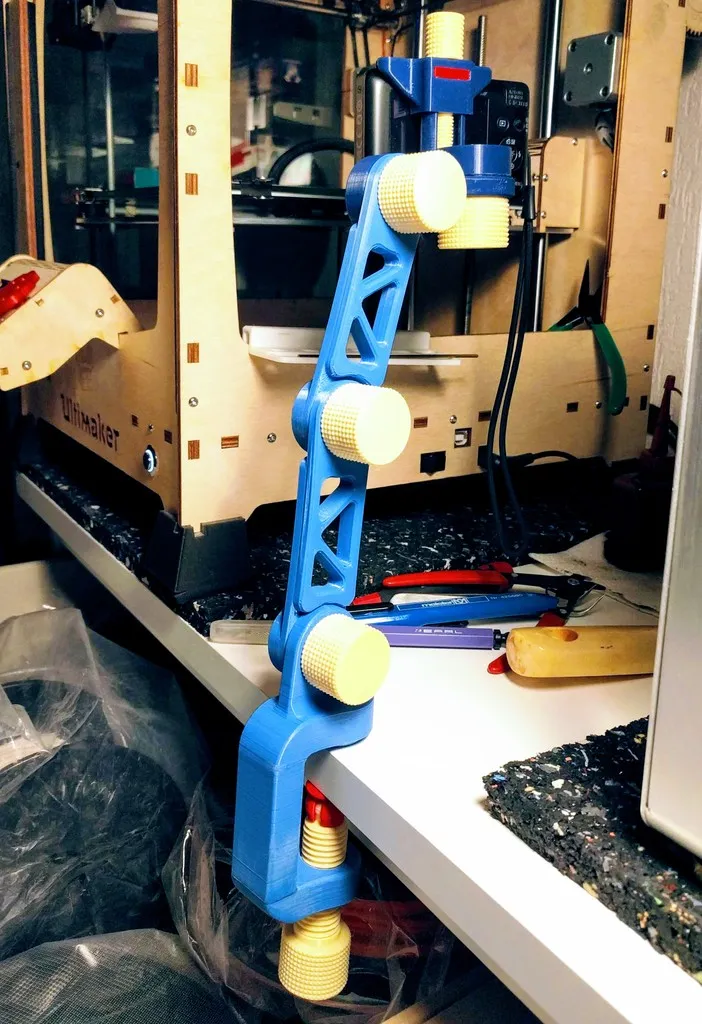

Tất nhiên, tôi đã thiết kế quá mức và kết quả là một giá đỡ đa năng cho máy ảnh, camera hành động và điện thoại thông minh. Tôi đã thêm một chân đế bình thường và một kẹp - xem cái nào tốt hơn cho bạn. In những gì bạn cần và chỉ cần lắp ráp mọi thứ bằng cách sử dụng các bu lông M20. Đối với kẹp, tôi đã sử dụng một ren M10 nhỏ hơn. Kẹp không cần quá nhiều mô-men xoắn nên M10 nên đủ bền.
Các bộ phận được tối ưu hóa cho chiều cao lớp 0.2mm. Bạn không cần hỗ trợ cho các ren nhưng cho các phần khác của một số bộ phận. Điều chỉnh máy cắt của bạn để các phần nhô ra trên 60° được hỗ trợ. Tôi đã đặt góc hỗ trợ nhô ra trong cura là 65° và mọi thứ in đều tốt.
Chỉnh sửa:

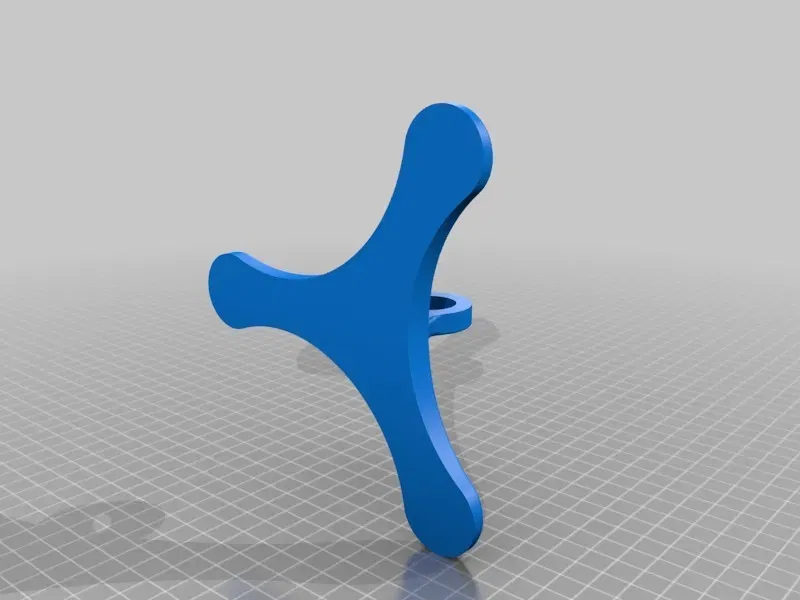

Đã thêm chân nhỏ hơn cho các bàn in 150x150mm.
Chỉnh sửa 2:

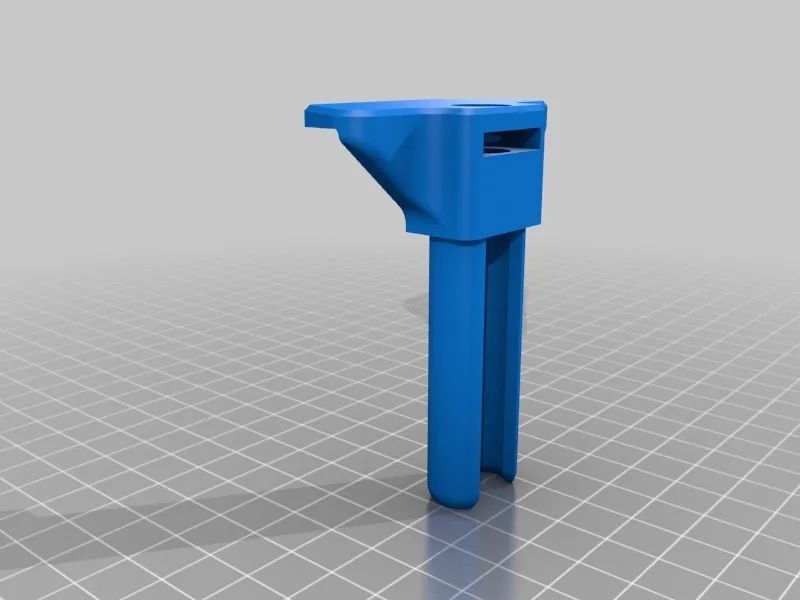

Tôi đã thêm tệp "lower clamp xl.stl" cho các điện thoại lớn hơn. Nó có chiều dài kẹp thêm 20mm.
Tuyên bố từ chối trách nhiệm: Công trình này của blecheimer được cấp phép theo CC BY-NC-SA 4.0 Bạn không được phép sao chép mô hình này lên các trang web in 3D khác mà không có sự cho phép của tôi.
