Mô hình xe tải Swatch kiểm tra độ chính xác in 3D

Giới thiệu về Swatch Truck! Đây được tạo ra cho cuộc thi "Mẫu sợi Filament" của F3D. Được thiết kế trên onshape, mục tiêu của tôi là tạo ra một mô hình nhanh chóng, dễ in có thể kiểm tra nhiều tính năng hữu ích trong một khoảng thời gian ngắn (~30 phút) và sử dụng ít sợi (dưới 10g). Có không gian ở mặt sau để ghi nhãn thương hiệu/màu sắc sợi.

Cập nhật: Tôi đã thêm một tệp 3mf với các phần riêng biệt để kiểm tra các đầu phun nhiều màu!

Cài đặt in: lớp 0.2mm, độ lấp đầy kiểu lưới 40%+, tốc độ bề mặt 40mm/s.

Dưới đây là các tính năng:

• Kiểm tra lưu lượng: Sử dụng phương pháp lưu lượng bề mặt, các bề mặt phẳng lớn có thể giúp hiệu chỉnh hệ số lưu lượng của bạn trong slicer. Để kiểm tra, hãy đặt số lớp trên khoảng 10 (giả sử lớp 0.2mm, đảm bảo có ít nhất 2 lớp lấp đầy), lấp đầy 40%+ (kiểu lưới hoạt động tốt nhất), và một dòng lớp trên bằng với kích thước vòi phun (0.4mm cho vòi phun 0.4mm, v.v.). Bề mặt hoàn thiện nên mịn màng khi chạm vào mà không có khoảng trống nào giữa các đường. Lưu ý rằng các bước e của đầu phun nên được hiệu chỉnh trước.

• Kiểm tra lớp đầu tiên: Sau khi hiệu chỉnh lưu lượng, lớp đầu tiên có thể được điều chỉnh. Mục tiêu tương tự như kiểm tra lưu lượng, nơi lớp đầu tiên nên mịn màng khi chạm vào mà không có khoảng trống nào. Tôi thấy rằng việc "bước nhỏ" Z lên hoặc xuống trong khi in cho phép điều chỉnh ngay lập tức. Một mẹo hay là hạ vòi phun cho đến khi các đường gờ bắt đầu hình thành, sau đó làm việc trở lại cho đến khi nó mịn màng. Ngoài ra, việc tăng độ rộng dòng lớp đầu tiên sẽ giúp đáng kể với độ bám dính, đặc biệt là trên các viền (tôi sử dụng 0.6mm với vòi phun 0.4mm).

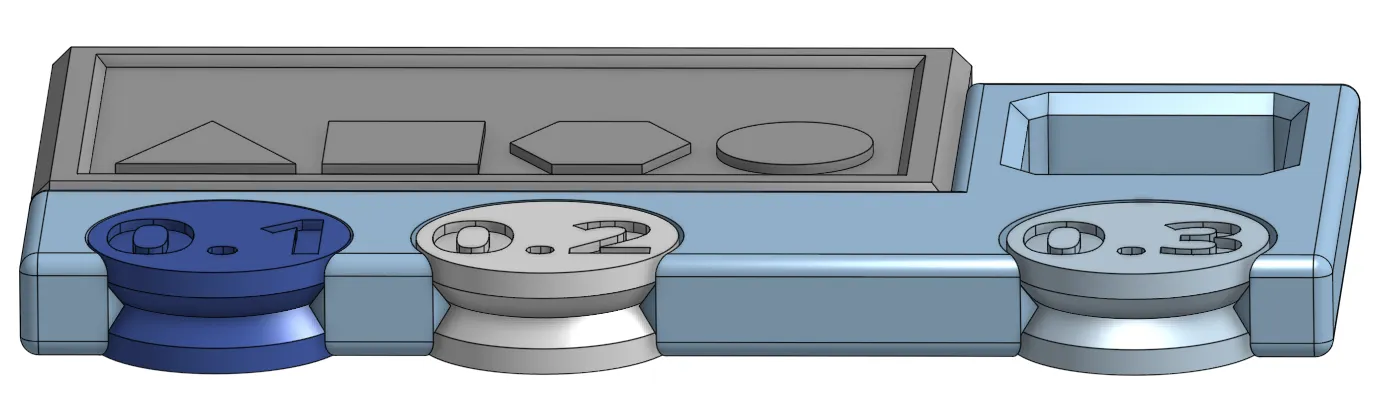

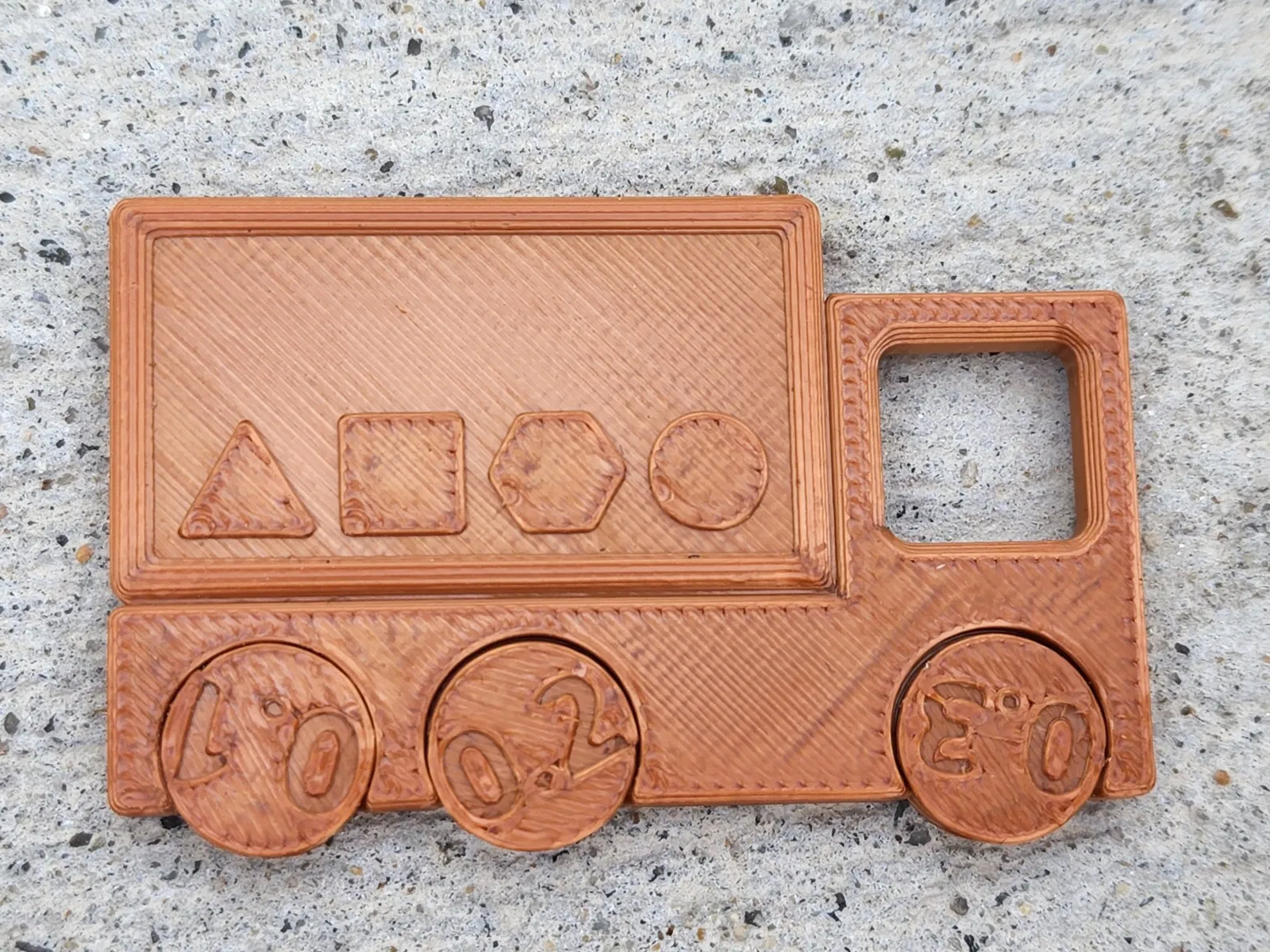

• Kiểm tra khoảng cách: Khi lưu lượng và lớp đầu tiên đã được hiệu chỉnh, các bánh xe nên có thể quay. Lý tưởng là các bánh xe 0.2mm và 0.3mm sẽ quay, nhưng tôi thấy bánh xe 0.1 cũng quay sau khi hiệu chỉnh hệ số lưu lượng (nó sẽ tự do với một chút chuyển động, hãy cẩn thận không làm gãy container!)

• Kiểm tra chi tiết: Có rất nhiều chi tiết tinh tế cần kiểm tra chất lượng, chẳng hạn như các hình dạng nổi với các góc khác nhau, văn bản lún trên các bánh xe, và các phần mỏng xung quanh mô hình. Thật thú vị khi thấy sự khác biệt trong việc cắt giữa các chế độ Classic và Arachne. Các cài đặt áp suất nâng không chính xác cũng sẽ xuất hiện trên các viền vì có rất nhiều đường thẳng có độ dài khác nhau.

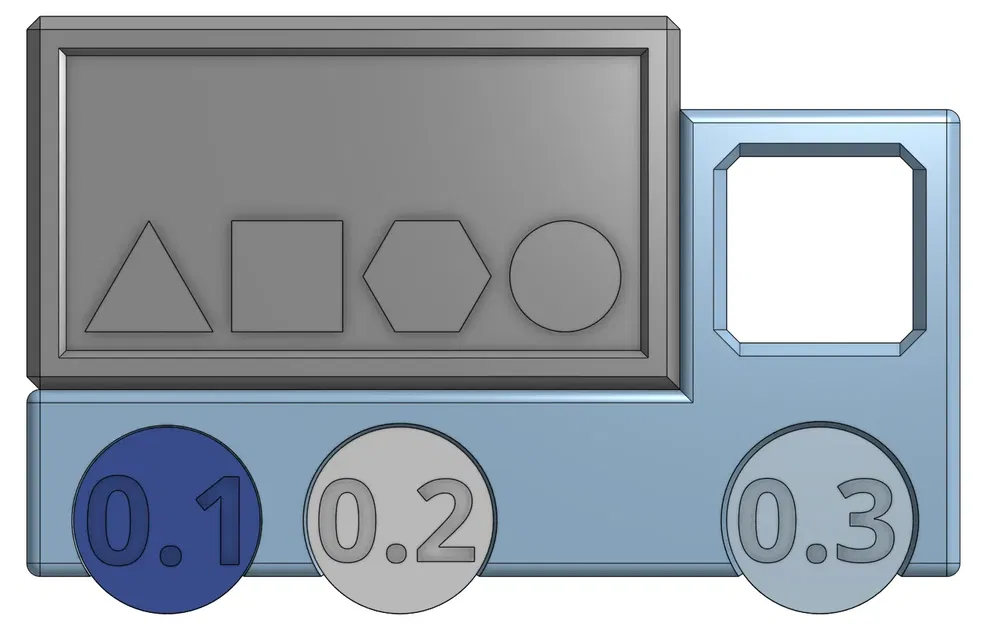

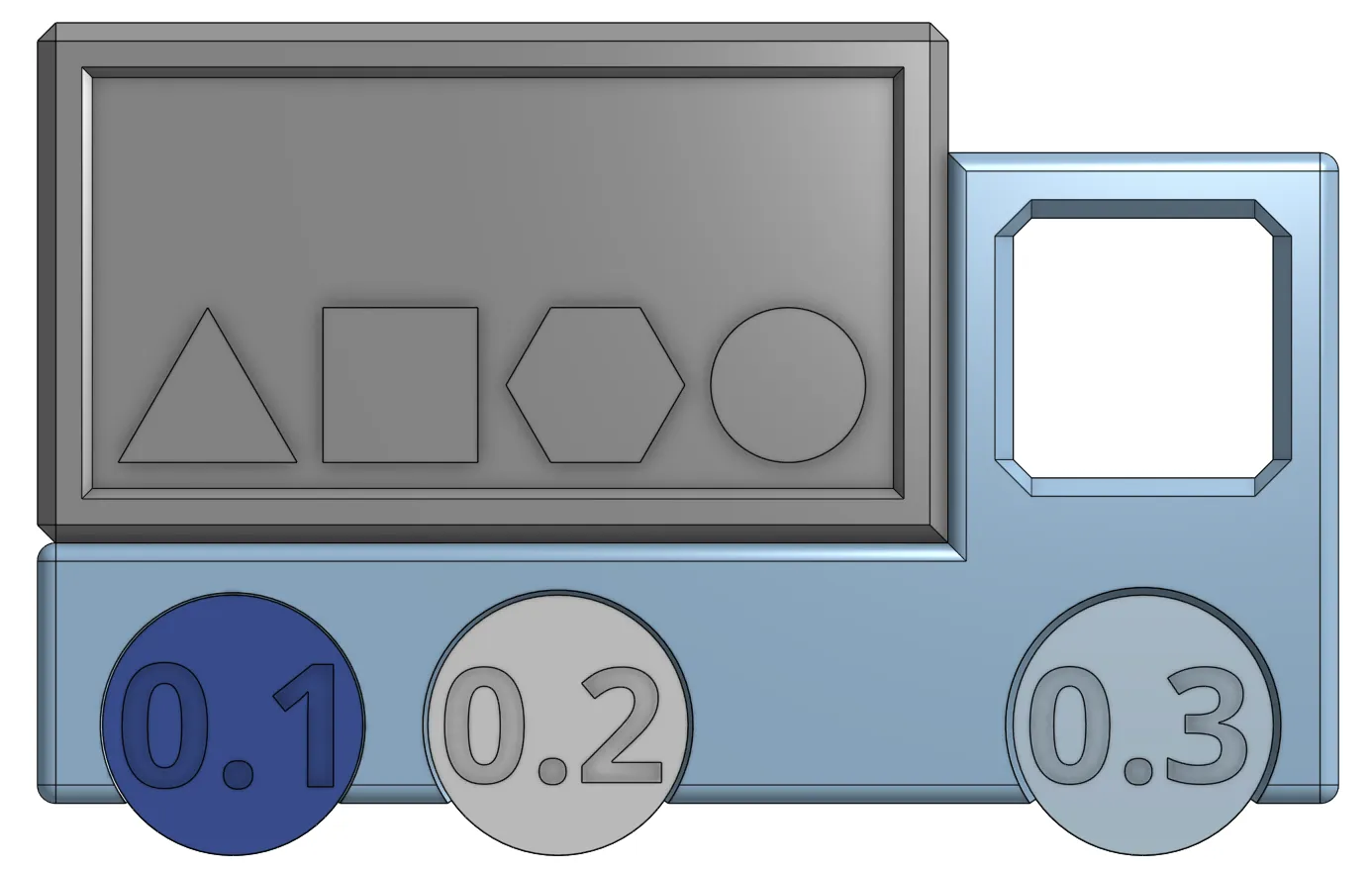

• Kiểm tra kích thước: Mô hình tổng thể có kích thước 50mm x 30mm, với cửa sổ xe tải bên trong là 10mm x 10mm. Nếu bạn lấy bánh xe 0.3mm ra, nó sẽ bằng 10mm. Đỉnh của container rộng 35mm, và từ đỉnh của cabin đến đáy xe tải là 25mm. Độ dày tổng thể là 4mm (kiểm tra trên đáy/thân xe tải)

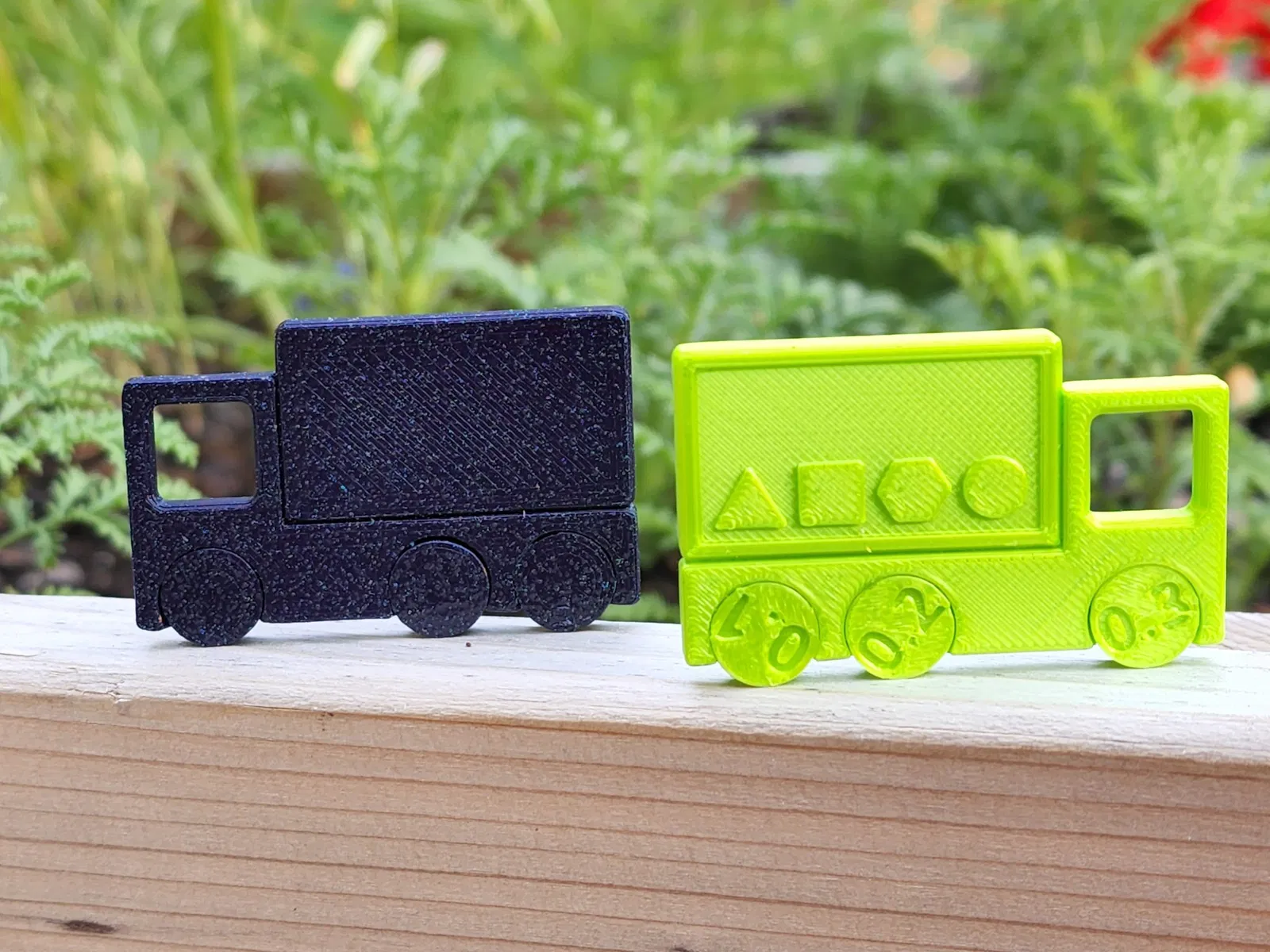

• Mẫu màu: Cuối cùng, đây là một mô hình nhỏ đẹp để thử nghiệm các màu filament mới. Cửa sổ có thể được sử dụng để gắn nhiều xe tải lại với nhau trên một móc chìa khóa. Mô hình cũng đứng vững một mình và có thể được xếp hàng trên bàn làm việc. (Hãy để ý đến một hệ thống lưu trữ trên trang hồ sơ của tôi!)

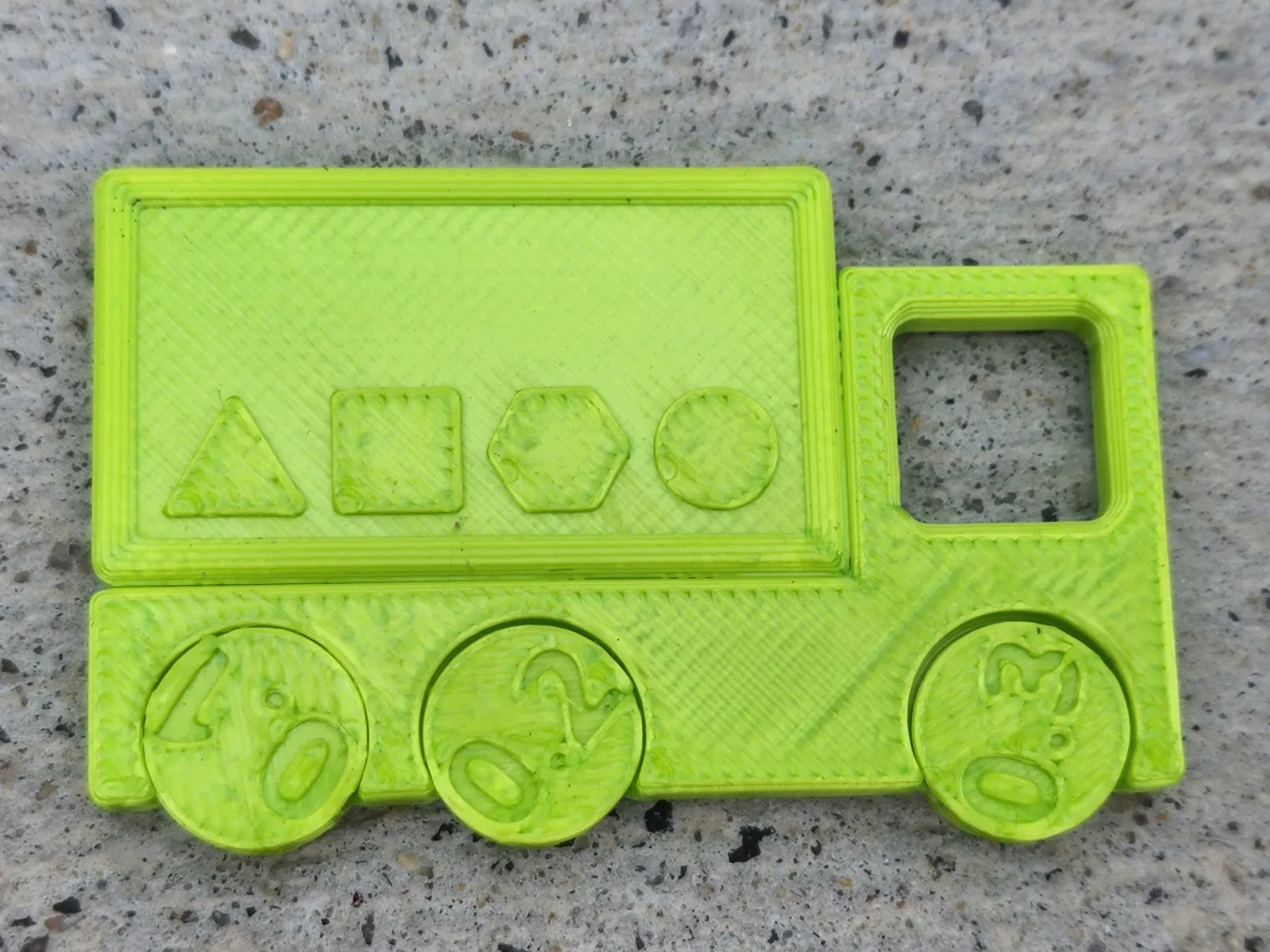

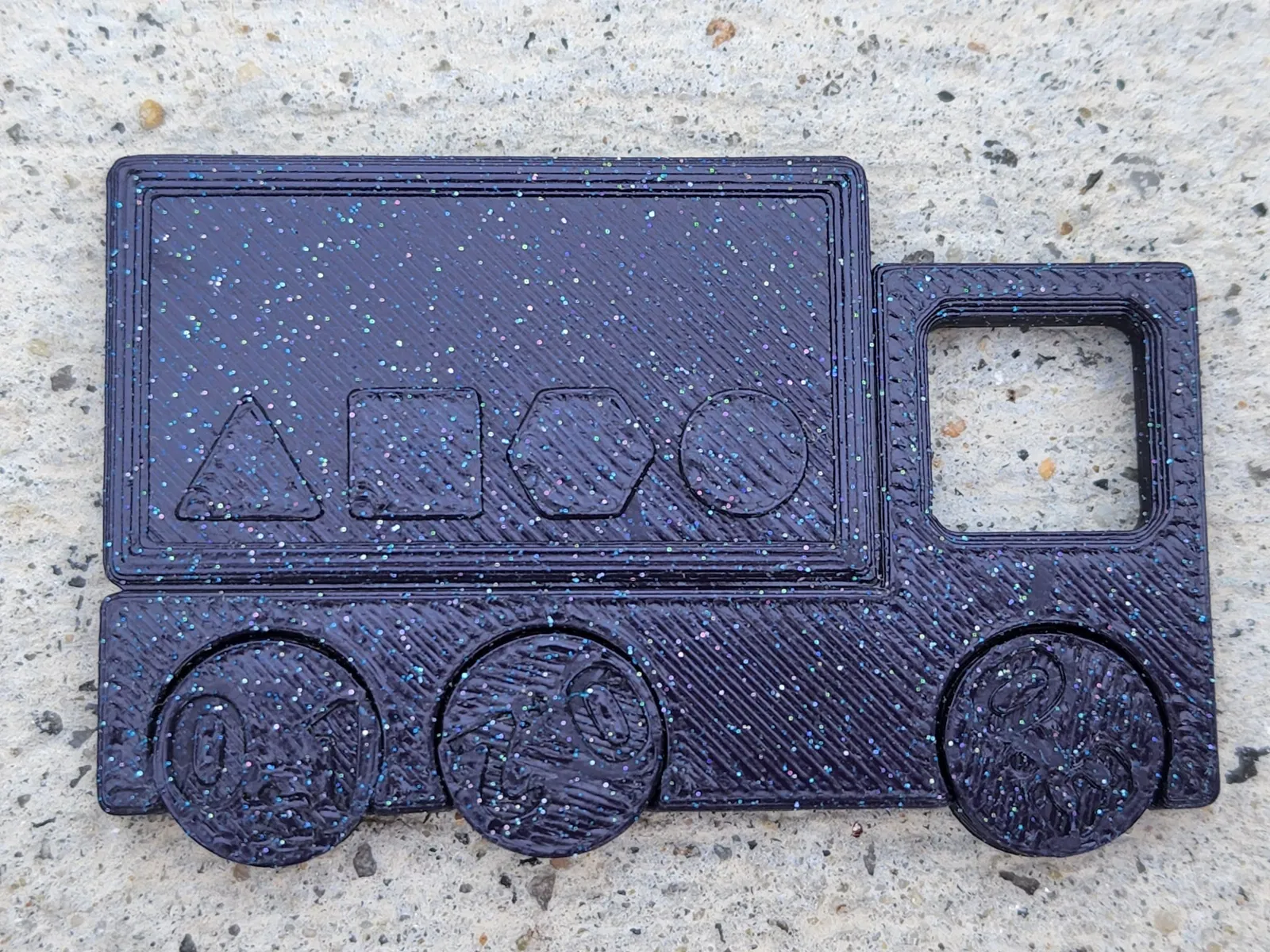

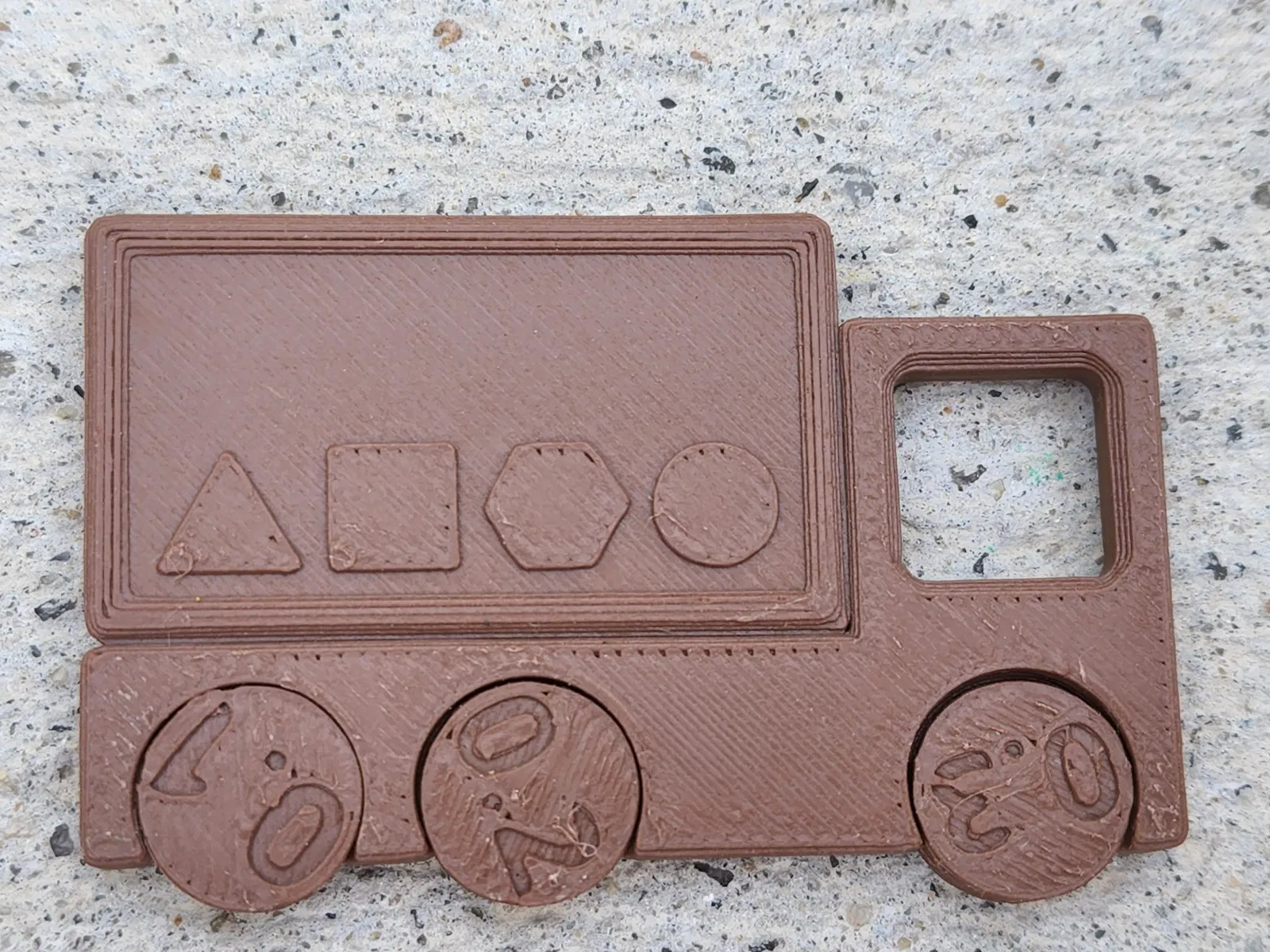

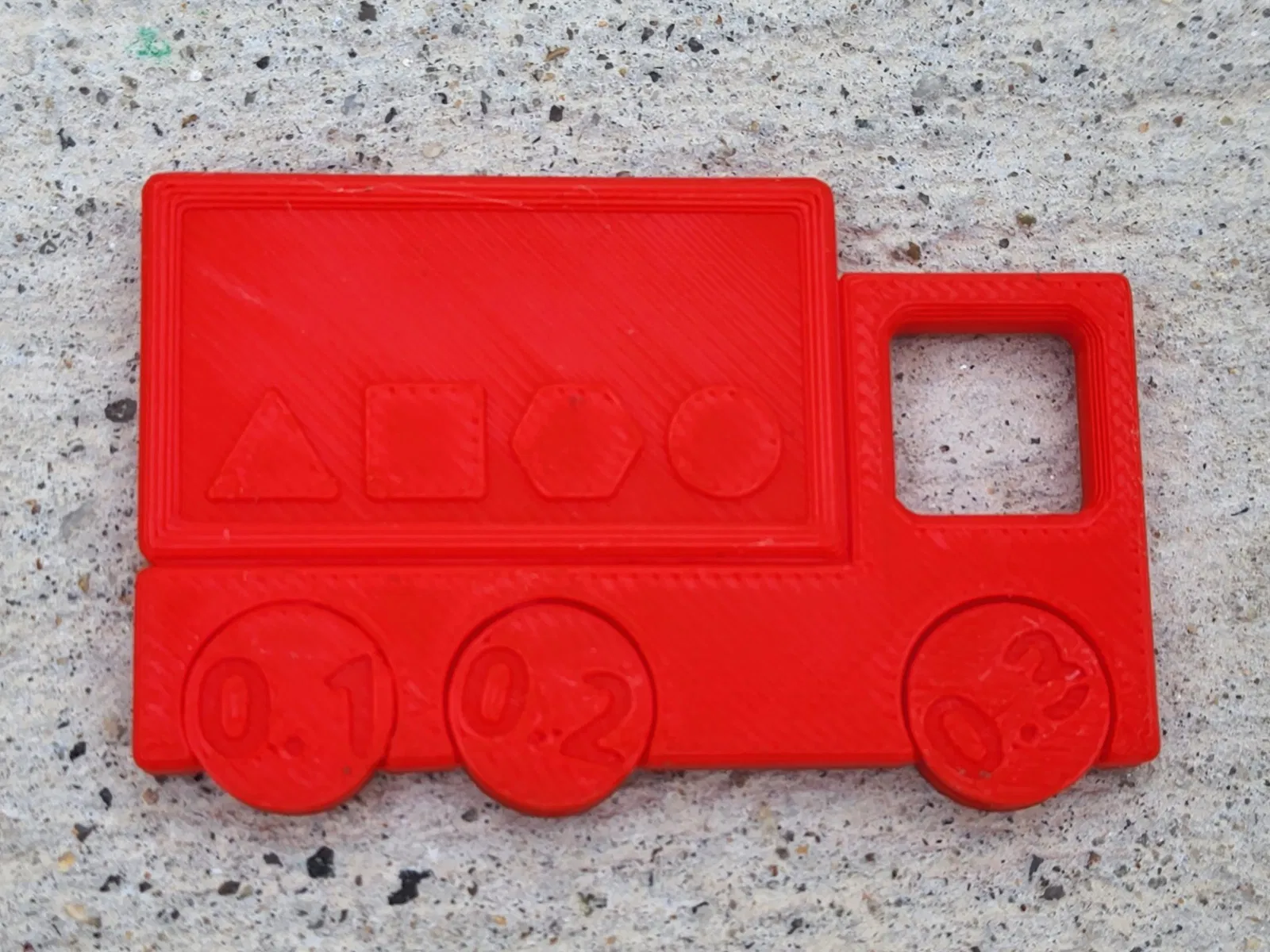

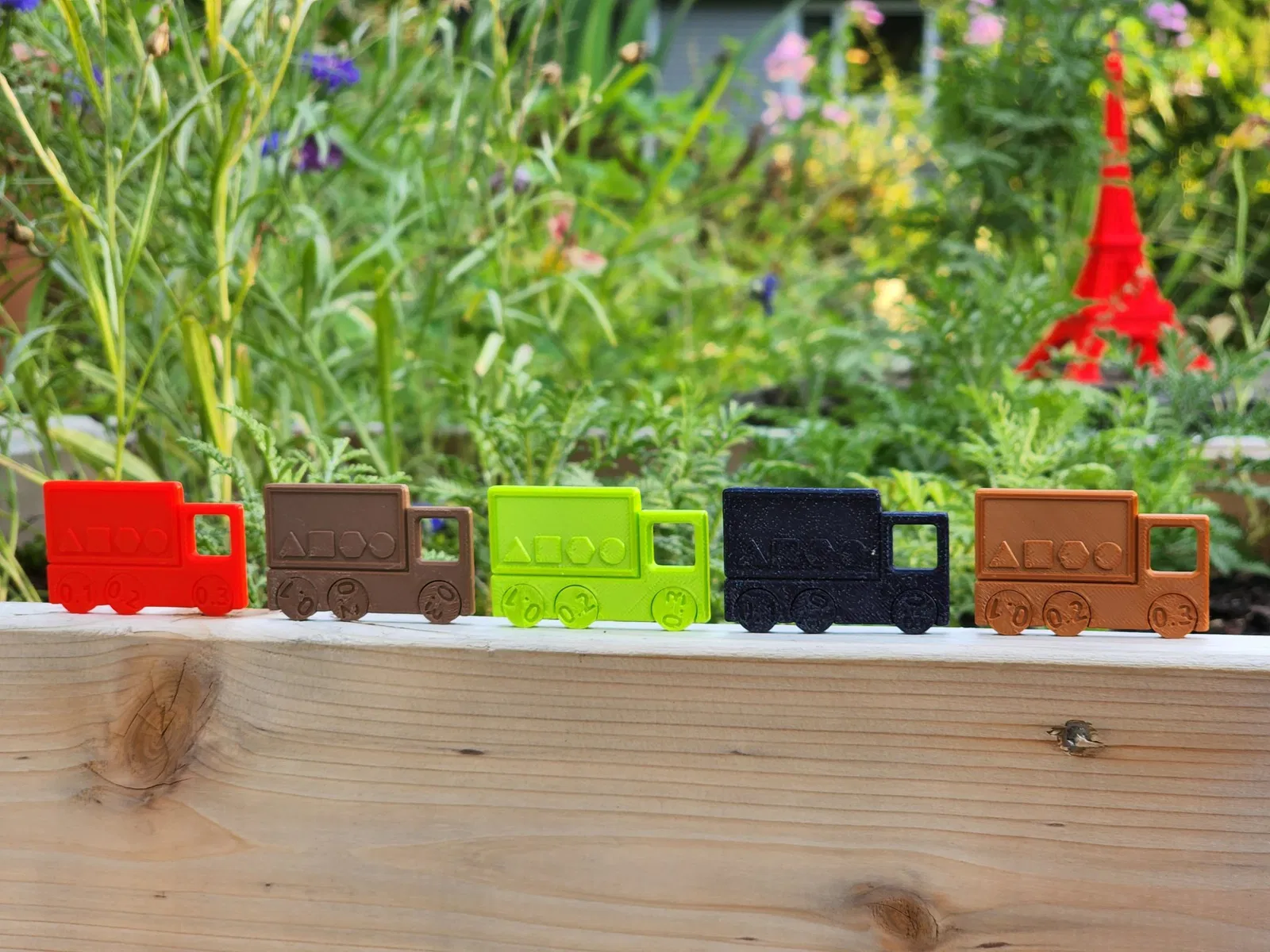

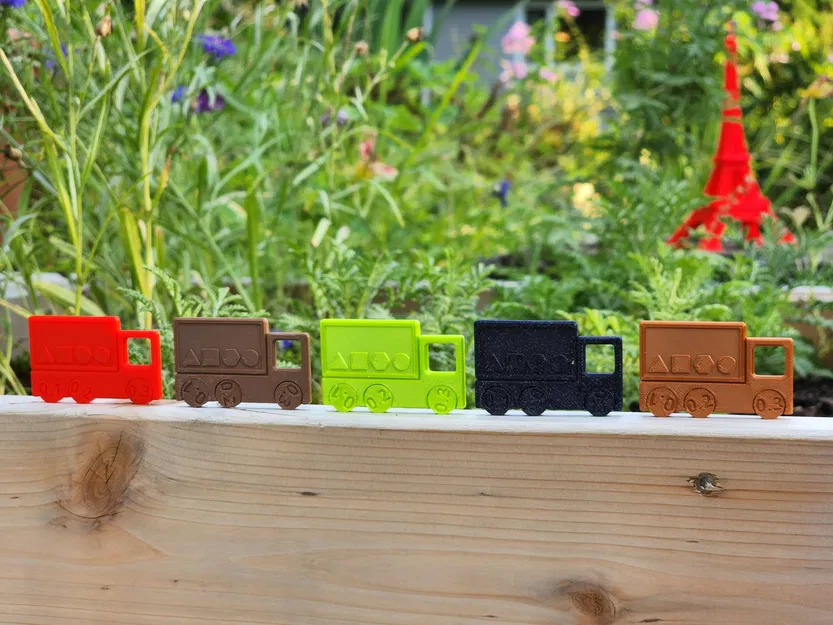

Nếu bạn thích mô hình này, hãy đăng tải sản phẩm của bạn ngay trên F3D, hãy chắc chắn liệt kê filament đã sử dụng. Các màu sắc được hiển thị trong các hình ảnh ví dụ là Polymaker Polylite PLA Pro Red, Polyterra PLA Earth Brown, Polylite PLA Silk Lime, Polylite PLA Galaxy Dark Blue, và Polylite PLA Silk Bronze (Hãy kiểm tra discord của Polymaker để biết thêm màu sắc!)

Chỉnh sửa: Dự án này đã lấy cảm hứng lớn từ hướng dẫn này, rất đáng để tham khảo! https://github.com/AndrewEllis93/Print-Tuning-Guide/blob/main/articles/extrusion\_multiplier.md
