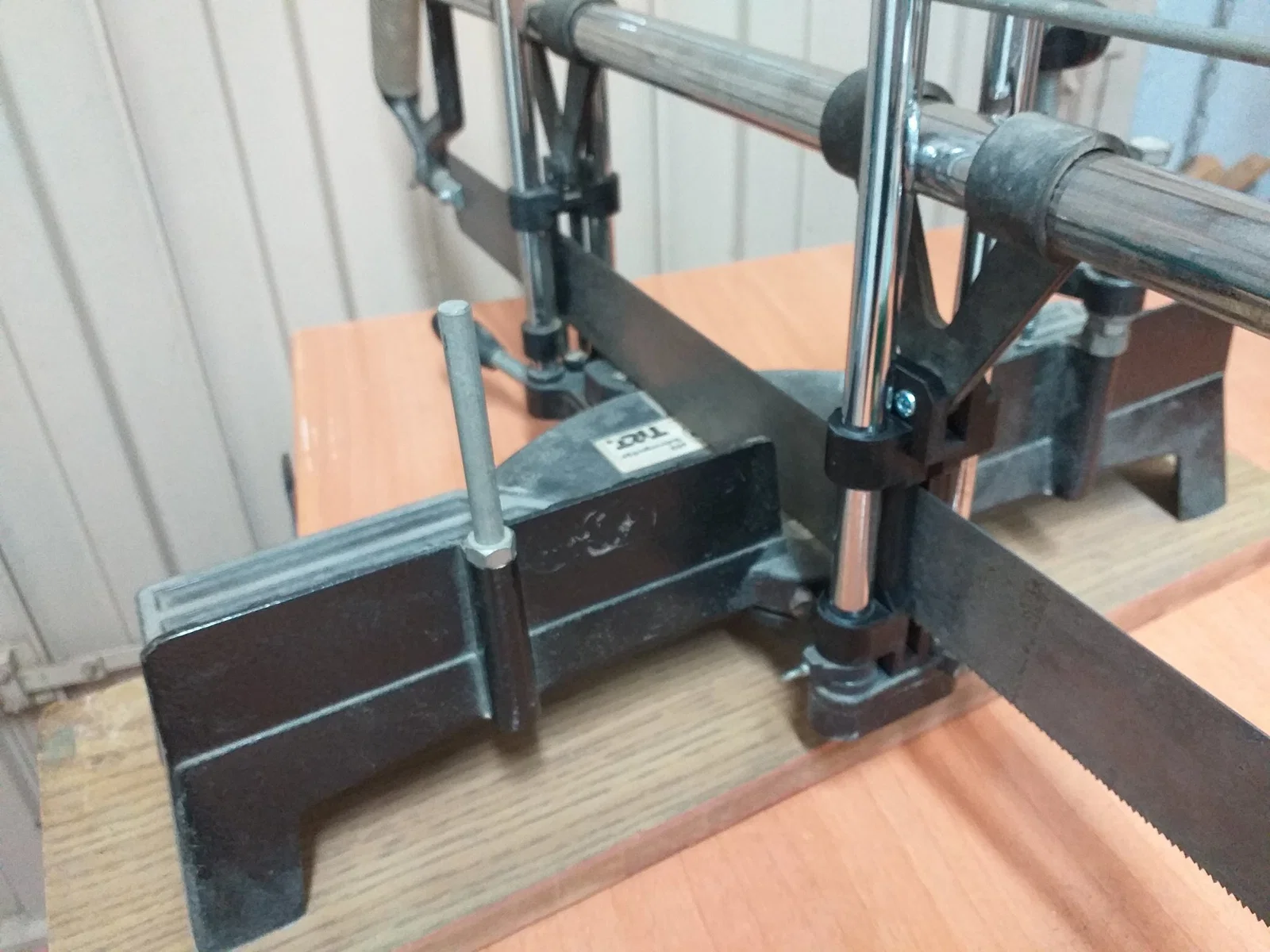

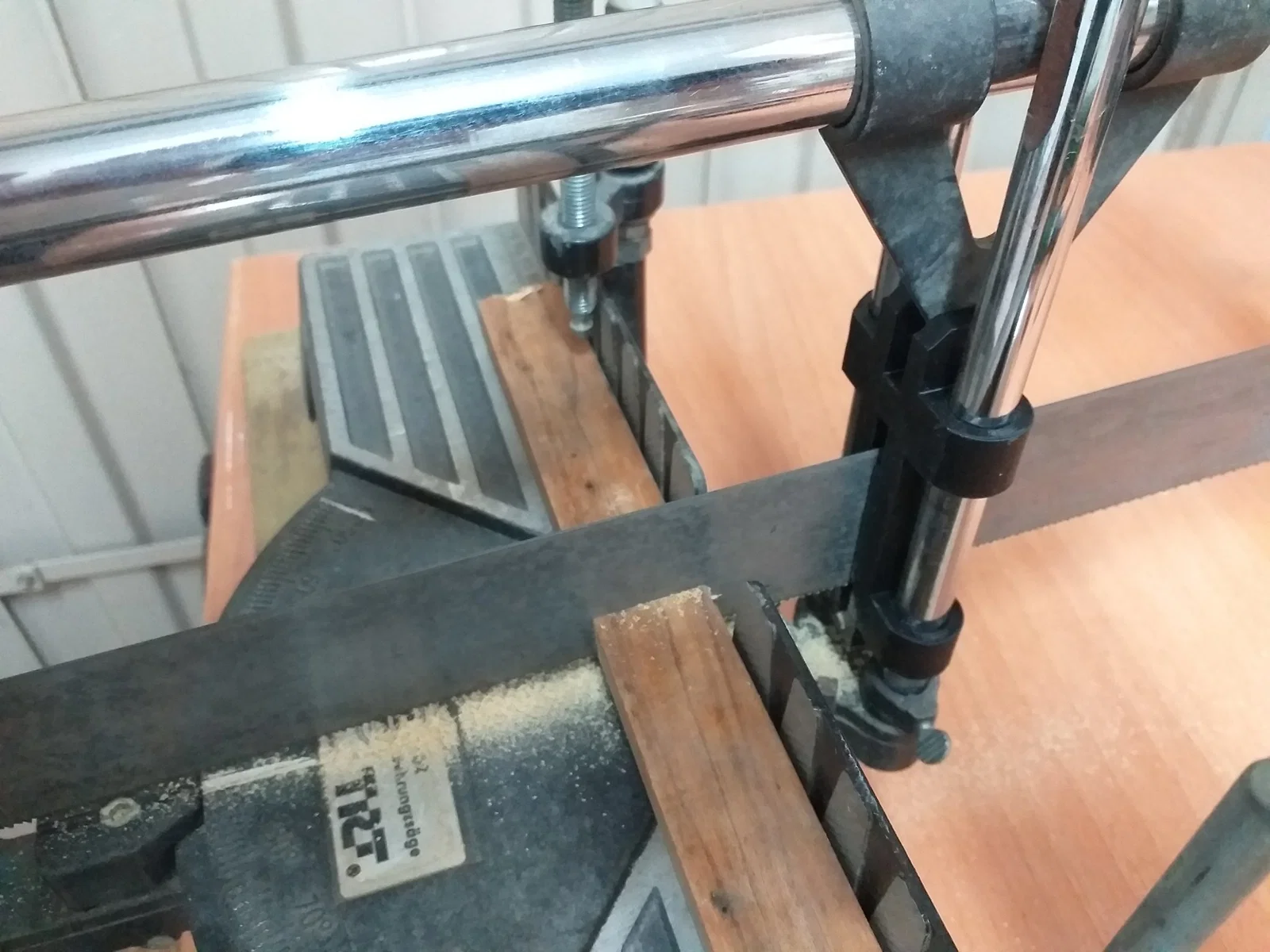

Phụ tùng thay thế cho máy cắt miter cầm tay

Phần thay thế cho cưa miter thủ công

Phần này phổ biến trên nhiều mẫu cưa miter.

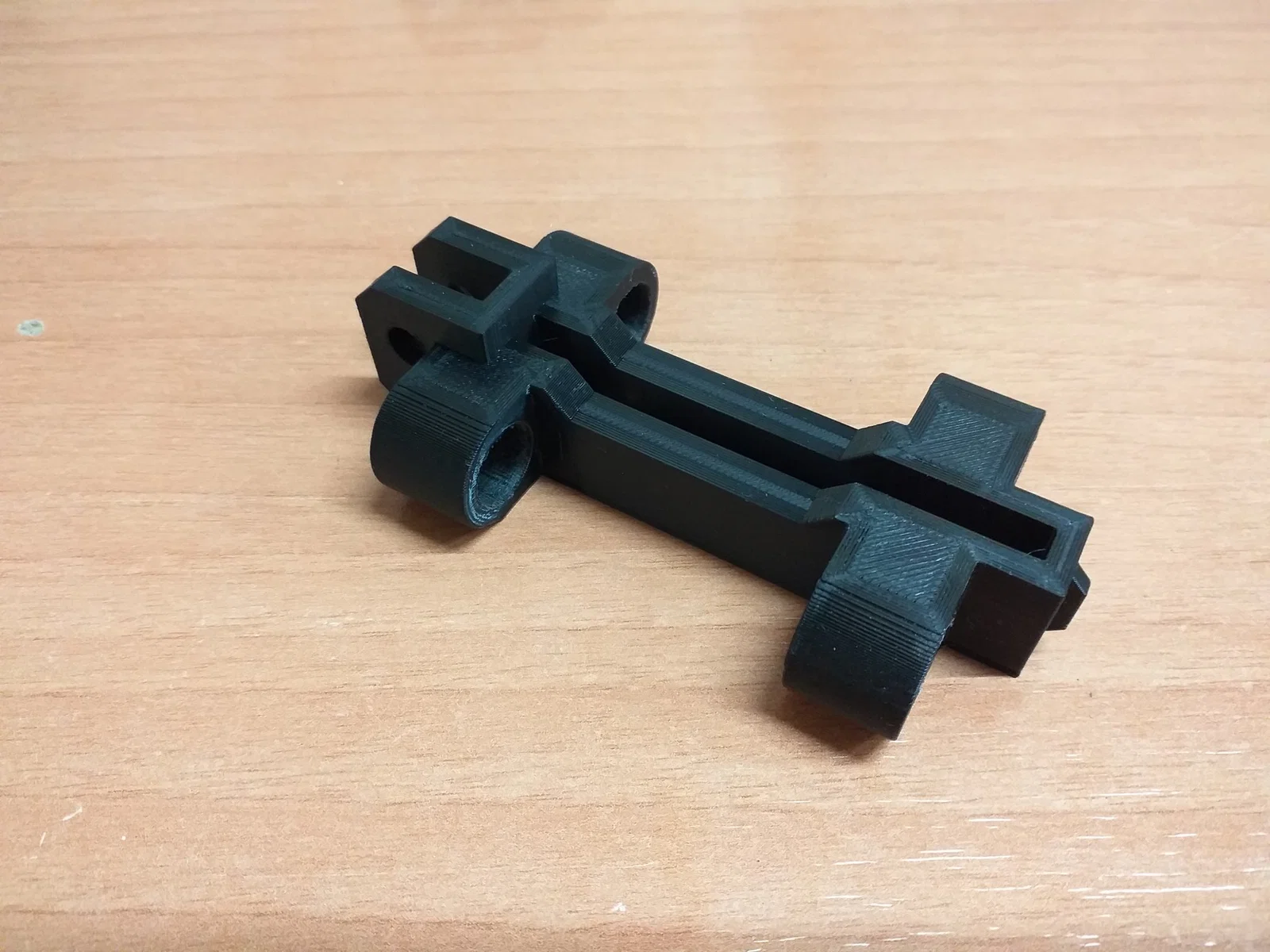

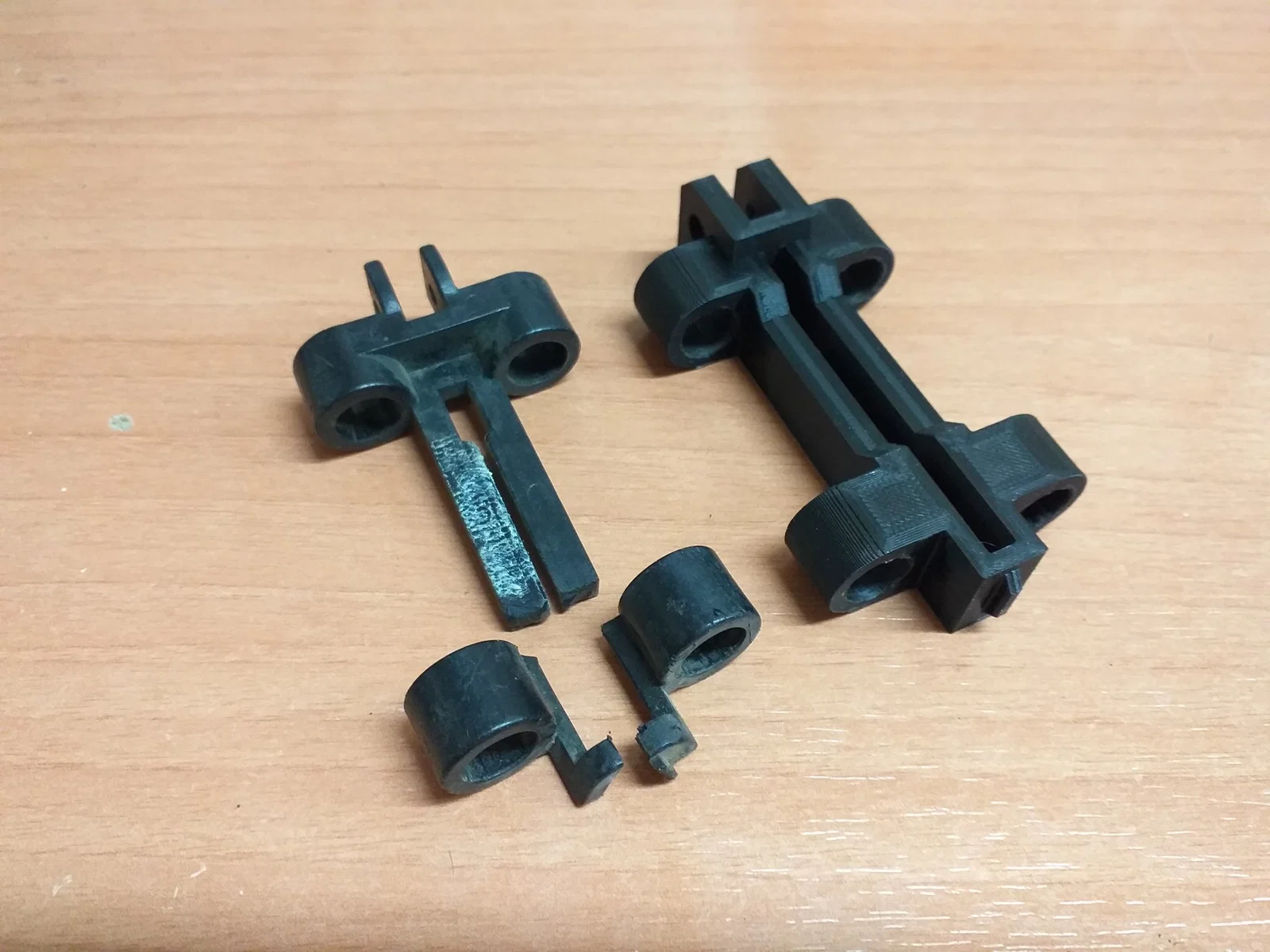

Tôi đã tạo ra mảnh này bằng cách phá vỡ cái gốc, củng cố các điểm yếu nhất.

Tôi để lại tệp bước trong trường hợp bạn cần điều chỉnh lại bất kỳ kích thước nào. Trong trường hợp này, khoảng cách giữa hai hướng dẫn thẳng đứng là 32,5 mm và đường kính của chúng là 12 mm.

Để lắp ráp, bạn sẽ cần thay thế đinh tán của mảnh bằng một vít M4x16 mm DIN912 (allen) và một đai ốc M4 DIN 934.
