Bộ chuyển đổi ống PTFE ba chiều cho máy in Prusa XL

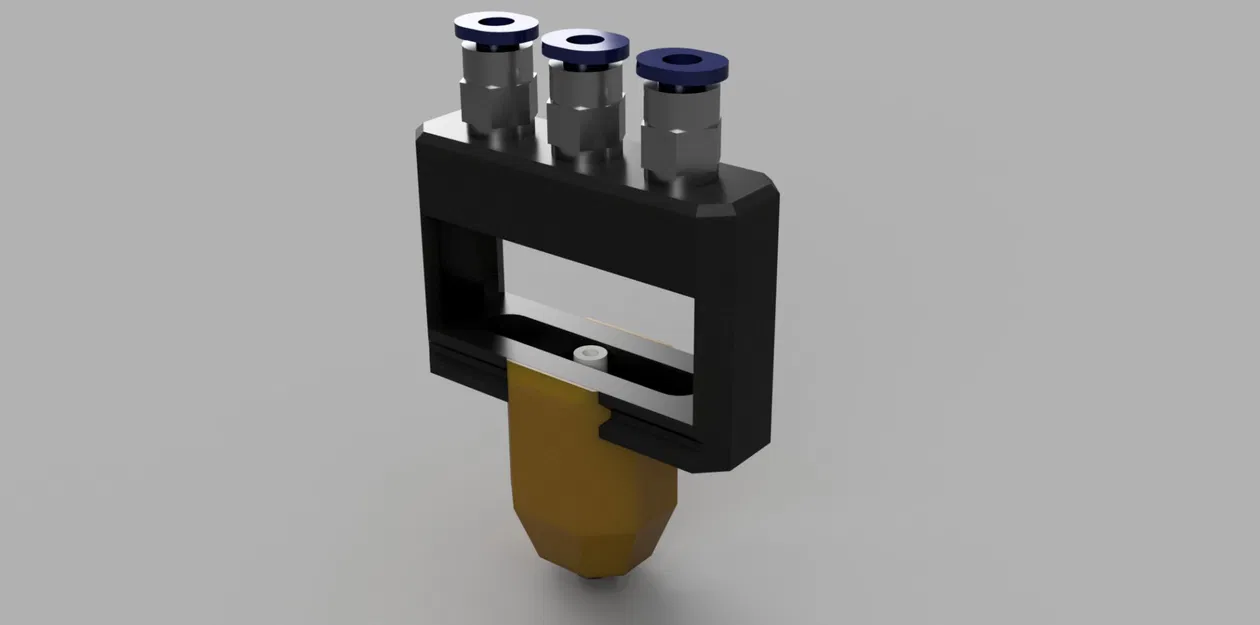

Bộ chuyển đổi này được thiết kế để đảm bảo việc thay filament nhanh chóng và dễ dàng khi in nhiều màu trên máy in Prusa XL Single Extruder.

Ý tưởng chung là giữ 3 filament được nạp trong 3 ống PTFE và chỉ cần thay chúng trong Nextruder khi xảy ra thay đổi màu bằng cách trượt bộ chuyển đổi sang trái hoặc phải đến một trong 3 vị trí.

Bộ chuyển đổi cũng cung cấp một khoảng trống để cắt nhanh filament sau khi tháo ra và giảm thiểu các khối, dây hoặc chảy ở cuối filament.

Các bộ phận bổ sung cần thiết

• 2 x 4x2x2000 ống PTFE (PTFE Hose 4 mm PTFE Teflon Tube 2 m Teflon Hose Accessory for 3D Printer Extruder for 1.75 mm 3D Printer Filament : Amazon.de: Fashion)
• 3 x Festo Fitting QSM-M5 (Festo fitting QSM-M5 | Original Prusa 3D printers directly from Josef Prusa)
• 1 x Keo dán siêu mạnh (Loctite 2560191 2x3g Gel, Strong All-Purpose Adhesive for High-Quality Repairs, Transparent, Various Materials, Easy to Use, Instant Glue, 2 x 3g, Transparent : Amazon.de: DIY & Tools)

Hướng dẫn lắp ráp

1. Chèn một Festo Fitting mới vào bên trong Adapter Base và đảm bảo rằng ren của fitting hoàn toàn xuyên qua. Chèn đệm fitting gốc vào ren.
2. Dán Adapter Triple Socket vào Adapter Frame (đảm bảo rằng các ren trên socket hướng lên).
3. Trượt Adapter Frame vào Adapter Base.
   • Nếu khung không vừa dễ dàng vào base, bạn có thể cần từ từ mài một chút ở đáy của khung. Từ từ mài nó xuống và thử lắp vào sao cho kết nối giữa các bộ phận chặt chẽ và vừa vặn nhưng cũng có thể trượt qua lại mà không cần áp dụng nhiều lực.
4. Cắt một đoạn nhỏ ống PTFE và chèn nó vào Festo Fitting từ Adapter Base và sau đó cắt chiều dài cho bằng với lỗ khung (xem hình Detail2).
5. Chèn 2 Festo Fittings mới vào các lỗ bên trái và giữa nằm ở phía trên của adapter (để một lỗ trống).

Hướng dẫn cài đặt

1. Tháo bất kỳ sợi filament nào (không cần phải tháo hoàn toàn ra khỏi ống PTFE, chỉ cần tháo ra khỏi đầu đùn).
2. Vặn tháo Festo Fitting khỏi đầu đùn.
3. Gỡ tất cả các kẹp Cáp/PTFE nguyên bản.

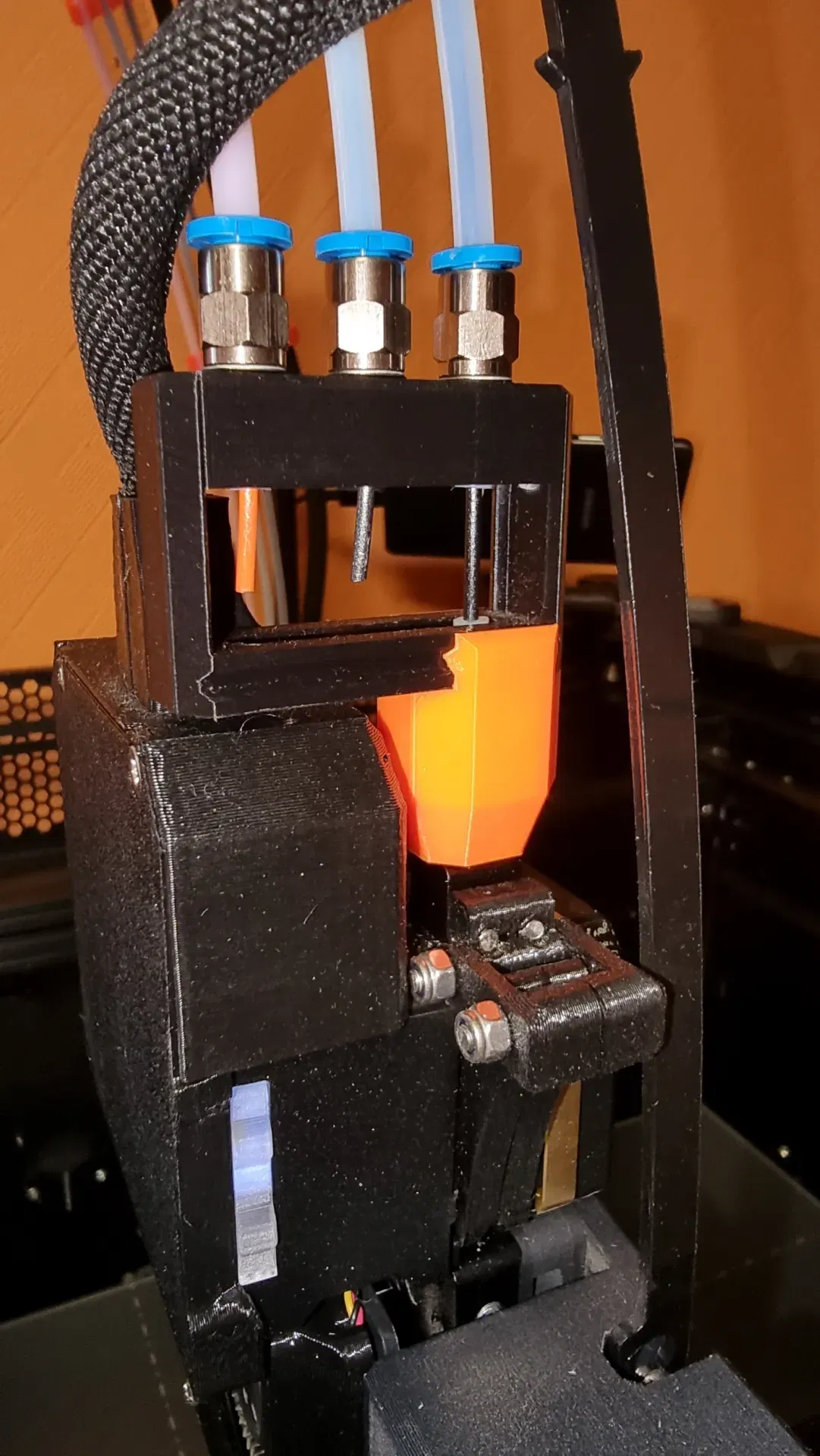

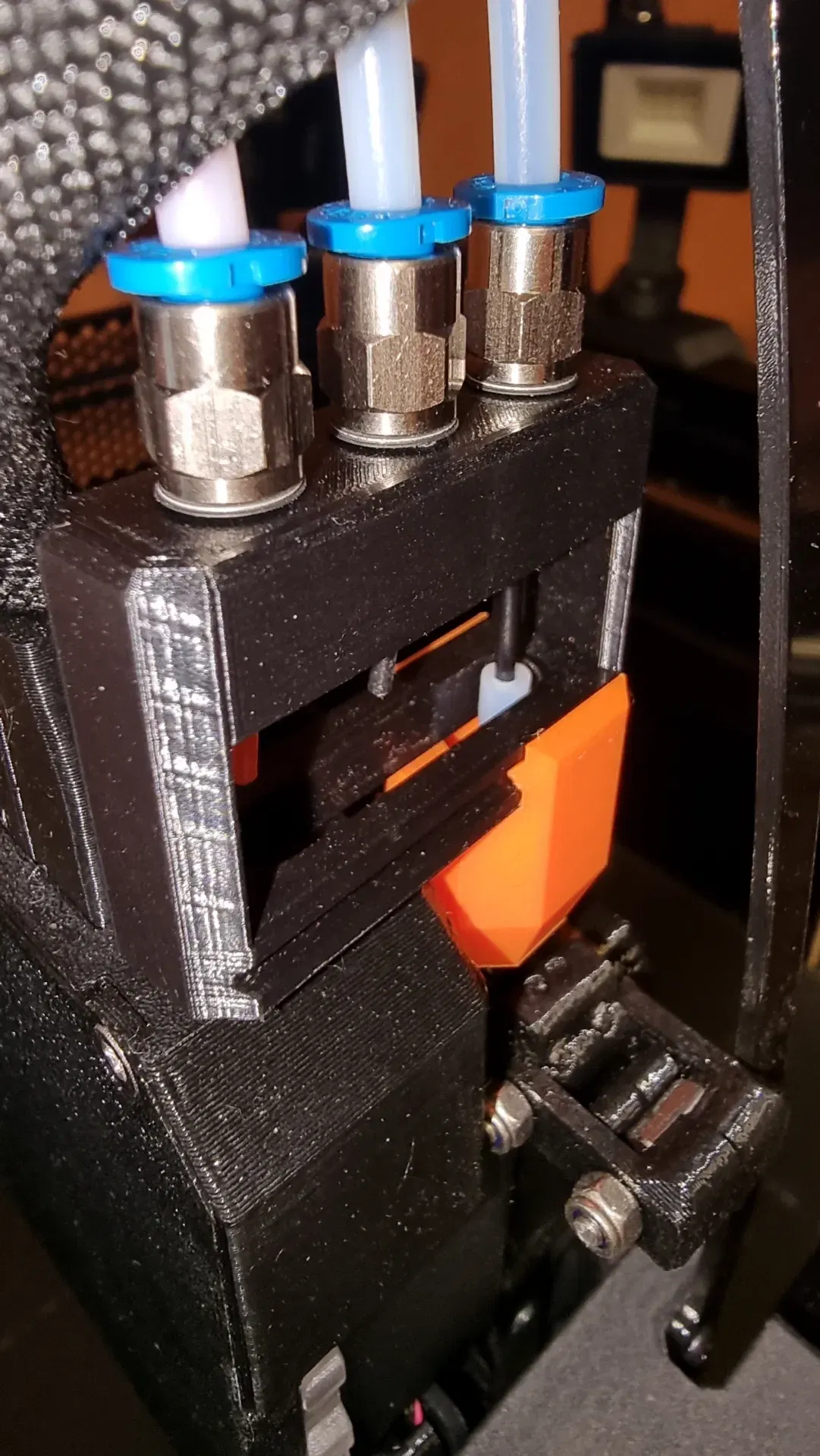

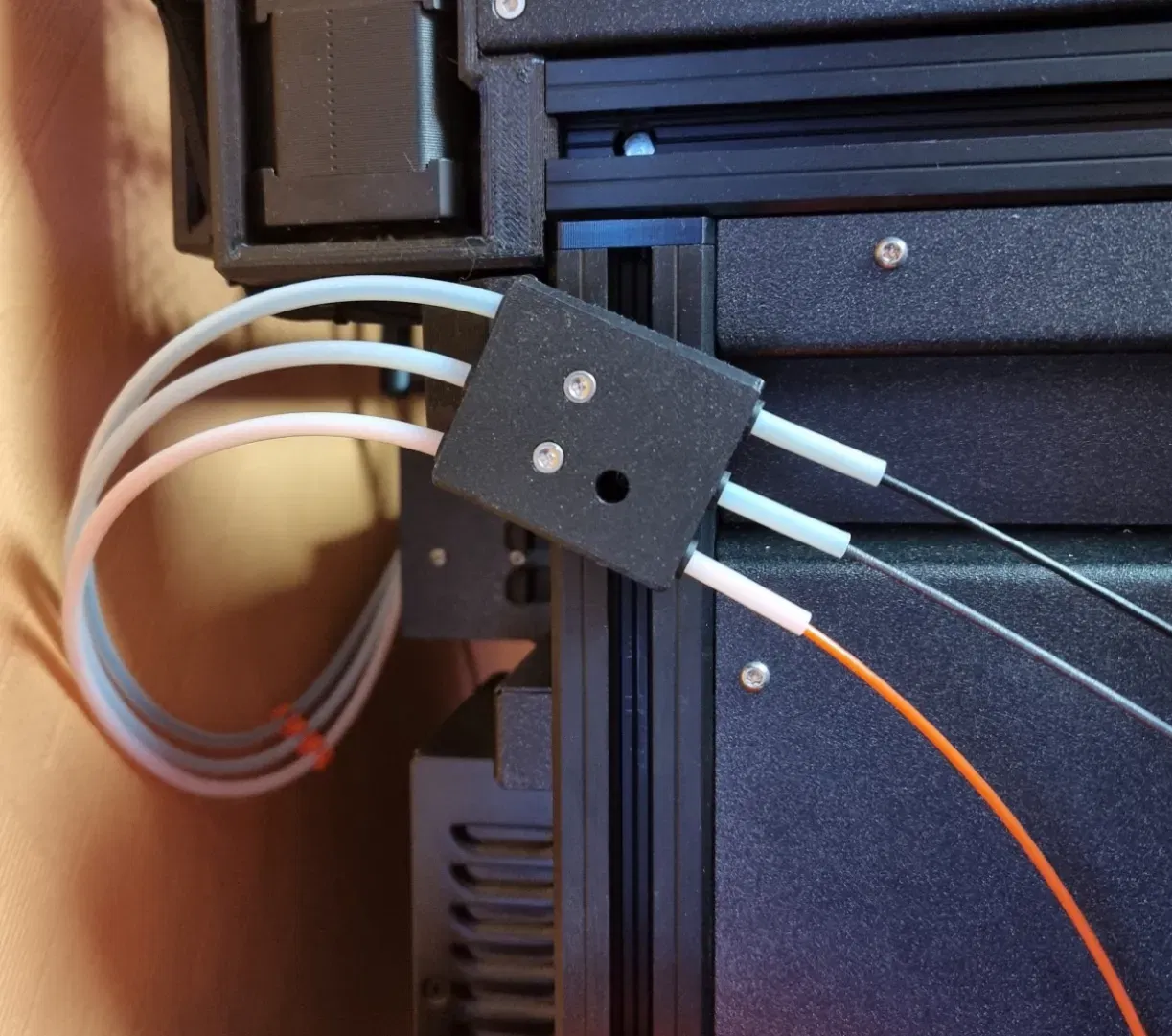

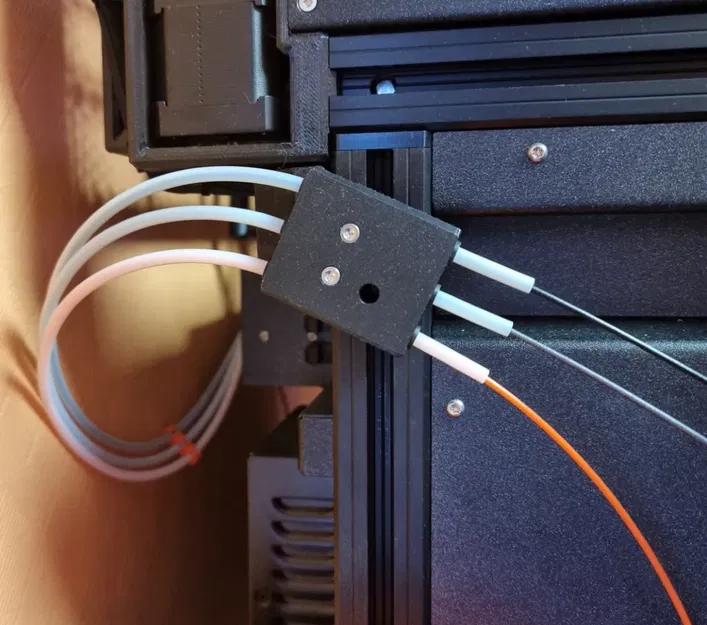

4. Lắp đặt bộ chuyển đổi ba trong đầu đùn (cáp chính có thể cần phải được tháo ra khỏi đầu đùn hoặc chỉ cần trượt bộ chuyển đổi sang trái và phải để bộ chuyển đổi có thể được vặn vào hoàn toàn). Đảm bảo rằng bạn kết thúc với bộ chuyển đổi ở vị trí để nó có thể trượt sang trái và phải (song song với trục X của máy in).
5. Kết nối ống PTFE nguyên bản vào lỗ bên phải ở phía trên của bộ chuyển đổi.

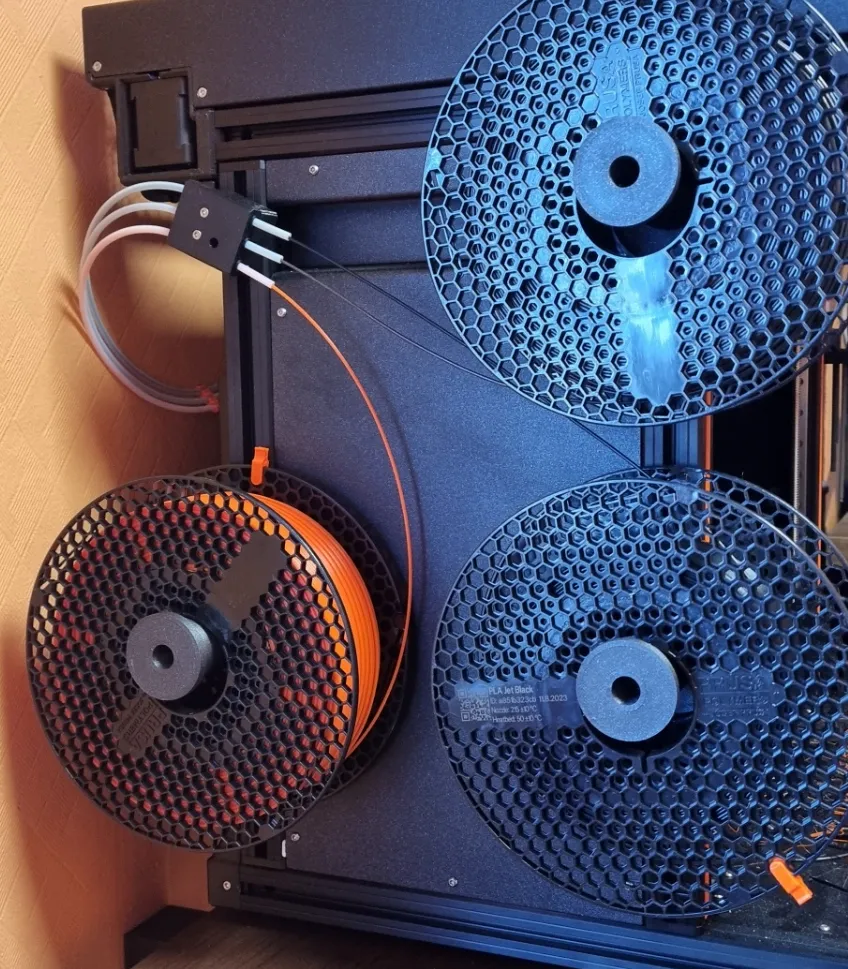

6. Kết nối 2 ống PTFE mới vào các lỗ ở giữa và bên trái trên đầu bộ chuyển đổi.

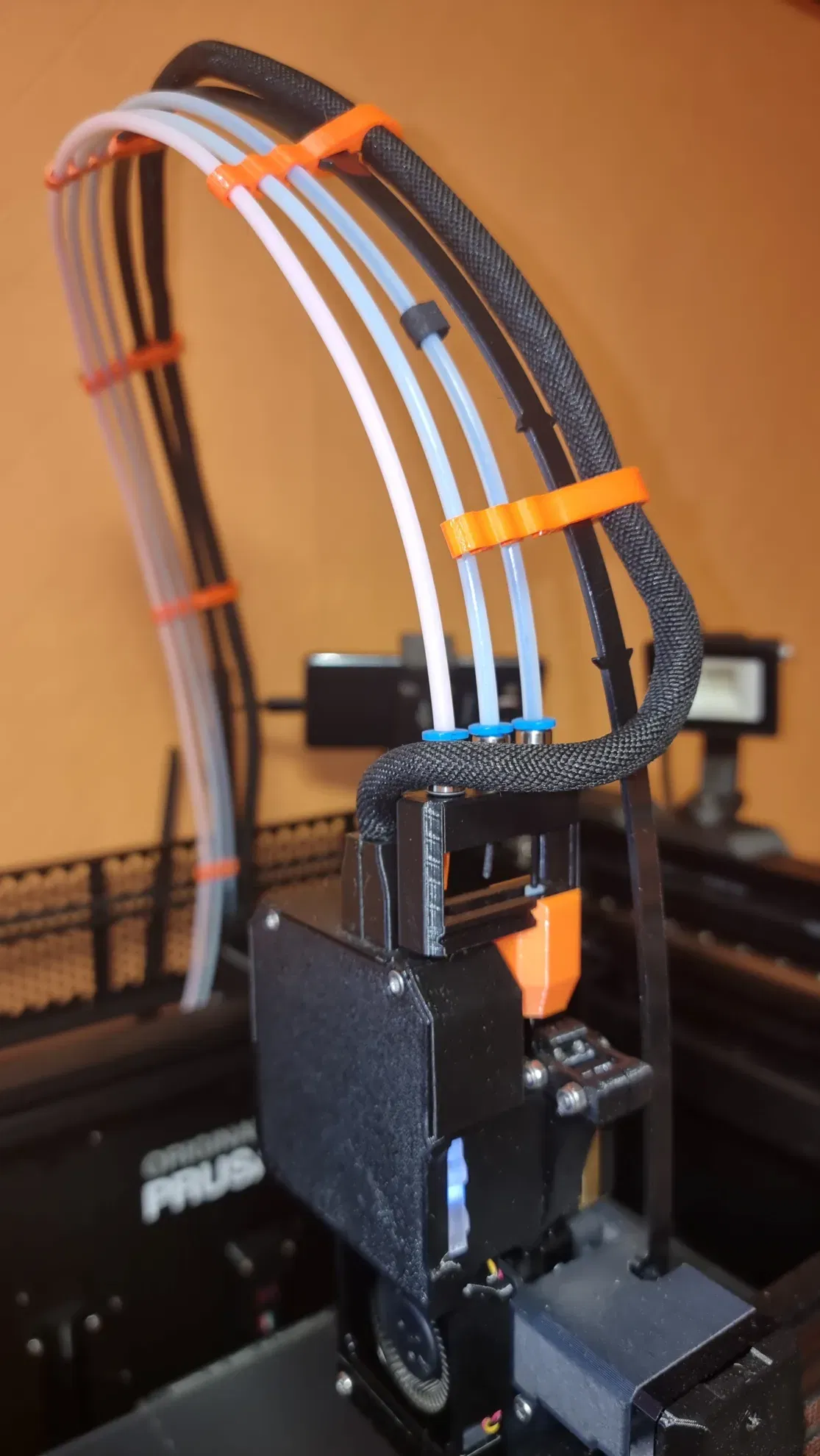

7. Dẫn 2 ống PTFE mới song song với ống nguyên bản và kết nối chúng vào 2 lỗ có sẵn trên cảm biến sợi bên (một số ống PTFE sẽ cần được cắt ngắn để chiều dài phù hợp với chiều dài của ống nguyên bản).

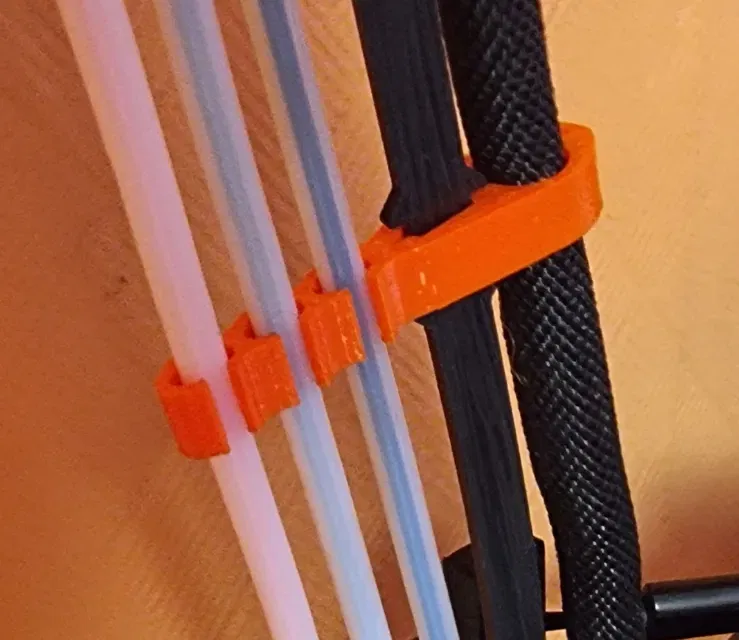

8. Lắp đặt kẹp Cáp Ba mới hỗ trợ 3 ống PTFE (5 cái).

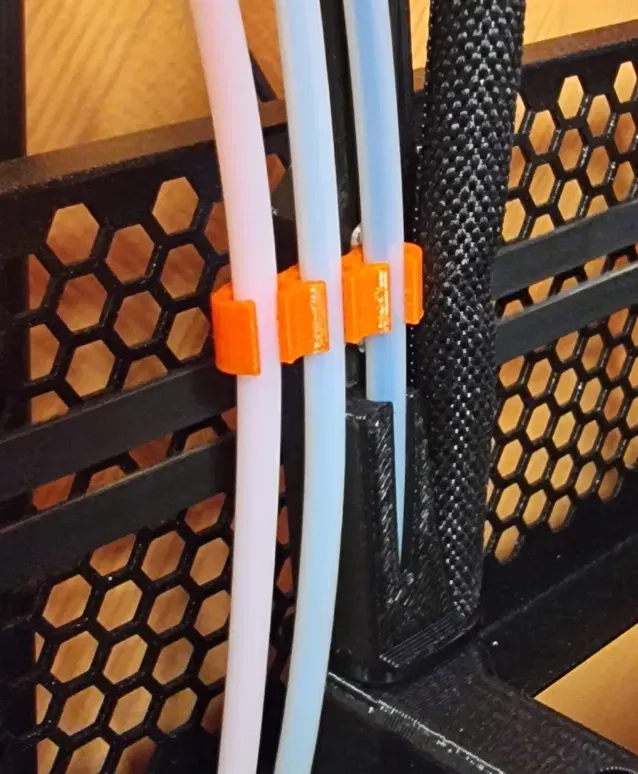

9. Ở phía sau máy in, lắp đặt kẹp PTFE Ba (2 cái).
10. Tải 2 sợi filament mới vào 2 ống PTFE mới thêm vào.
11. Tải một trong 3 sợi filament vào đầu đùn. Đảm bảo bộ chuyển đổi ở vị trí đúng bằng cách trượt nó sang trái hoặc phải.
