Giá đỡ sạc MagSafe cho iPhone không cần hỗ trợ

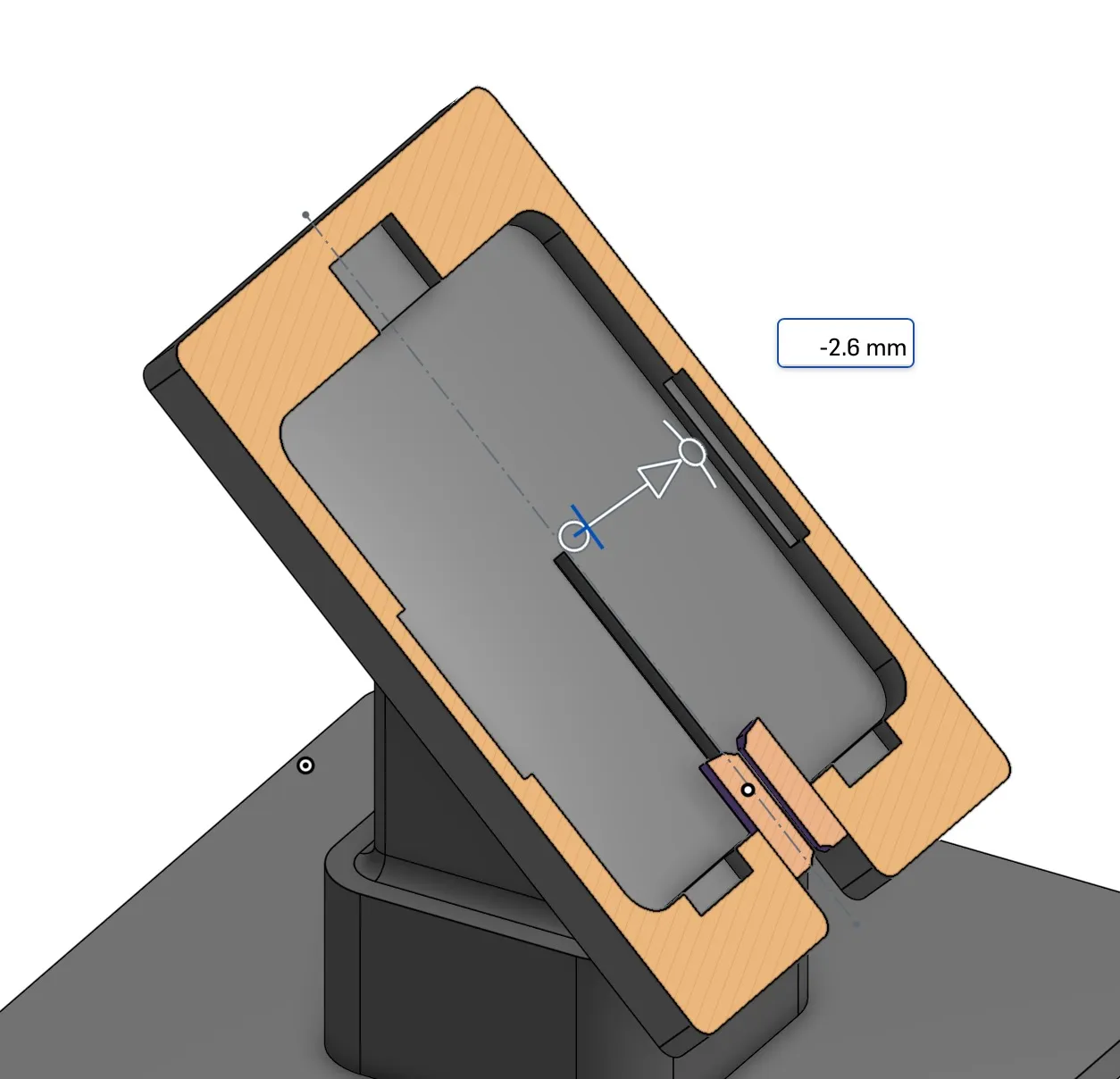

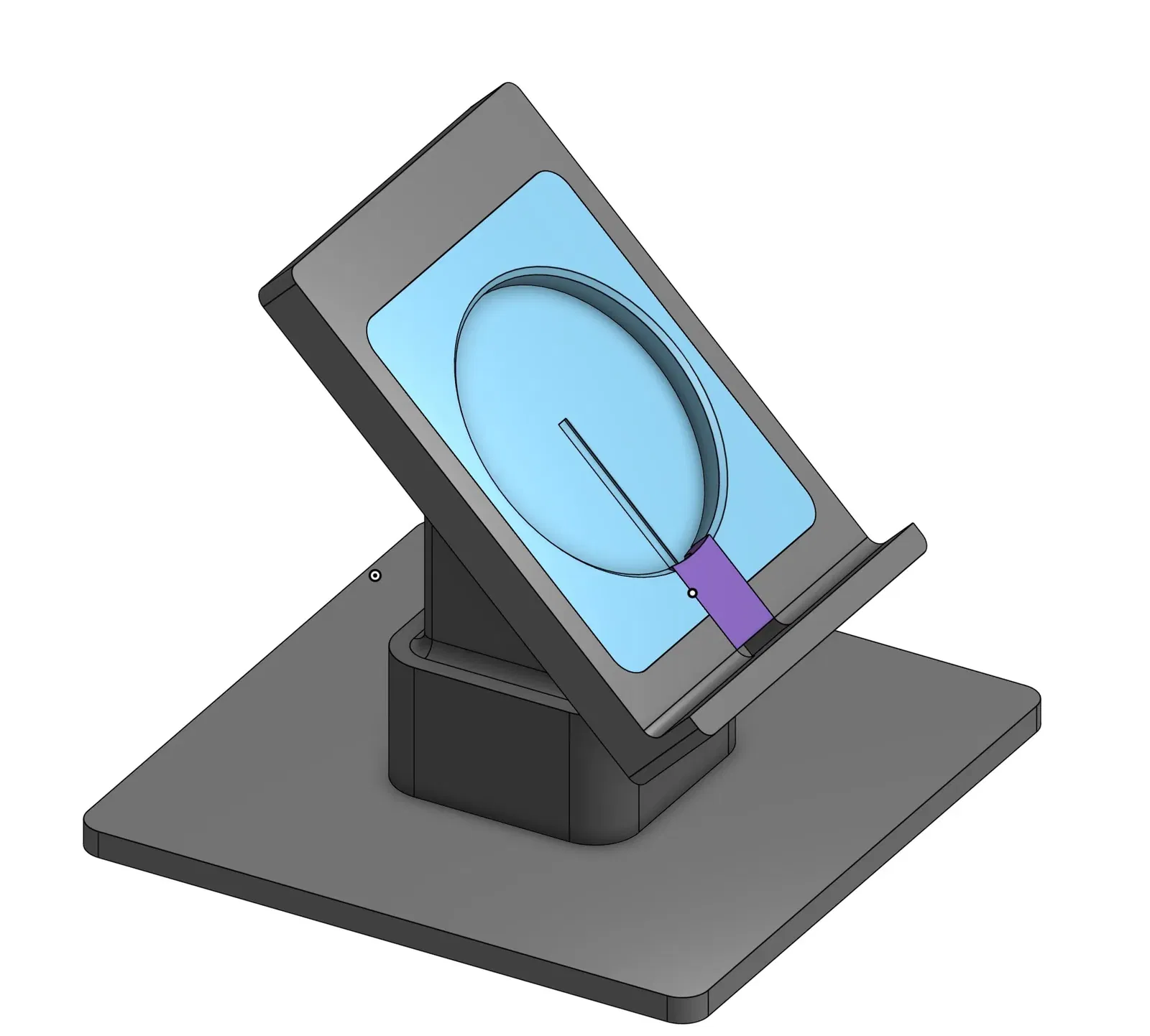

Không phải là không có hàng triệu giá đỡ MagSafe trên thị trường, nhưng thật lòng mà nói, nếu bạn là một người làm, thì đó không phải là vấn đề chính. Vì vậy, tôi đã làm cái này. Nó được thiết kế để in bằng PLA mà không cần hỗ trợ, và sau đó ghép lại với nhau. Tôi đã dán cái của mình bằng 3D Gloop, nhưng tôi chắc chắn rằng một số keo CA sẽ hoạt động tốt. Mỗi phần có một chốt định vị trên phần tương ứng để đảm bảo nó được lắp ráp vuông vắn, nhưng những cái đó không phải là cấu trúc. Tôi đã in cái của mình trên MK4 với vòi phun 0.6 và có hình dạng đầu vào trên bề mặt satin vì XL của tôi chưa được giao (Thật sự Josef, hãy bắt đầu làm việc đi!) vì vậy tôi không thể kiểm tra phiên bản in đa vật liệu nhưng tôi đã làm nó để bạn có thể in phần linh hoạt vào PLA (nó có các tab, xem mặt cắt bên dưới). Vì tôi có điện thoại Pro-Max nên nó có một đế rất rộng vì điện thoại đó nặng và có thể dễ dàng bị đổ. Tôi cũng đã làm nó để nếu bạn không thích MagSafe, bạn có thể chỉ cần đặt điện thoại lên mép dưới và kéo một cáp USB-C thông thường qua (hoặc có lẽ là lightning?) và sử dụng nó như một giá đỡ truyền thống. Cái kẹp tím nhỏ trong hình, là để giữ một cáp thông thường ở vị trí cố định (tôi đoán nó cung cấp một chút giảm căng cho cáp MagSafe, và những rãnh nhỏ trong đĩa sạc và phần chèn TPU là để giảm chân không để bạn có thể lấy bộ sạc ra nếu bạn muốn mà không phải vật lộn với TPU.

Danh sách nguyên liệu không đa vật liệu

1. kẹp dây
2. đĩa sạc
3. cột
4. đế
5. phần chèn linh hoạt

Danh sách nguyên liệu đa vật liệu

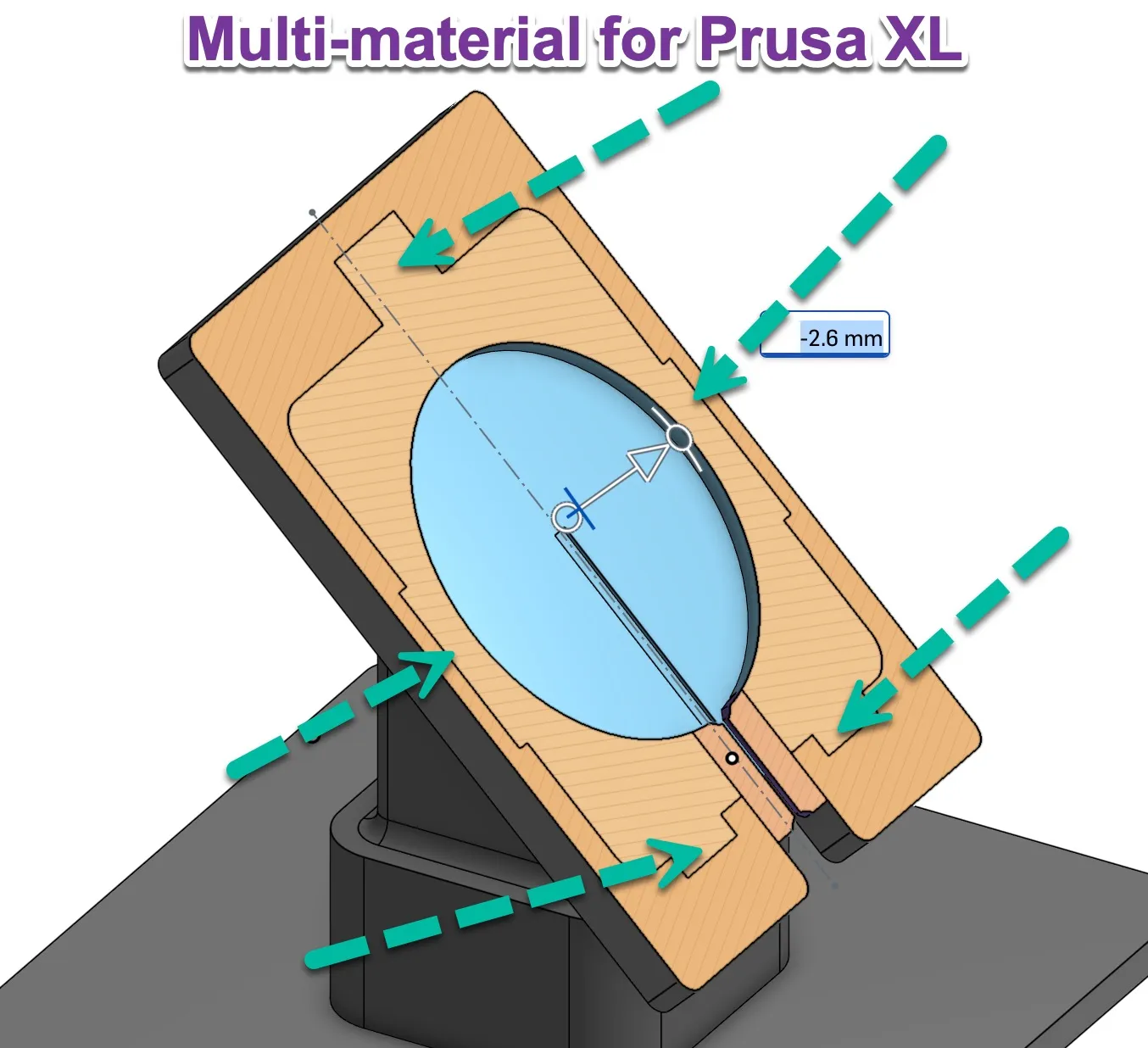

1. Phần linh hoạt cộng với đĩa sạc (một 3MF hai thân của phần chèn trong TPU/TPE và vỏ ngoài)
2. cột
3. đế
4. kẹp dây

Tôi đã làm nó bằng PLA Prusament galaxy black thông thường và TPE ninja flex, nhưng bạn có thể làm theo ý bạn về điều đó. Các phần không nên yêu cầu bất kỳ hỗ trợ nào.

CAD

Tôi đã bao gồm tất cả các tệp STEP từ mô hình OnShape của tôi, vì vậy hãy thoải mái chỉnh sửa. Tôi chưa bao gồm các tệp in vì không có gì đặc biệt ngoại trừ phiên bản đa vật liệu, và tôi không có cách nào để thử nghiệm, và tôi sẽ không đăng các tệp in chưa được thử nghiệm vì điều đó sẽ là một hành động không đẹp (và không phải là kiểu hành động CNC không đẹp tốt!).

Lưu ý rằng các tệp STEP phiên bản đa vật liệu là các tệp riêng biệt vì không phải tất cả các chương trình CAD đều thích có hai đối tượng trong một tệp STEP theo cách tôi đã mô hình hóa, vì vậy chúng là độc lập.
