Vỏ máy tính Raspberry Pi 3B/4B tích hợp cho Sovol SV06

Tóm tắt

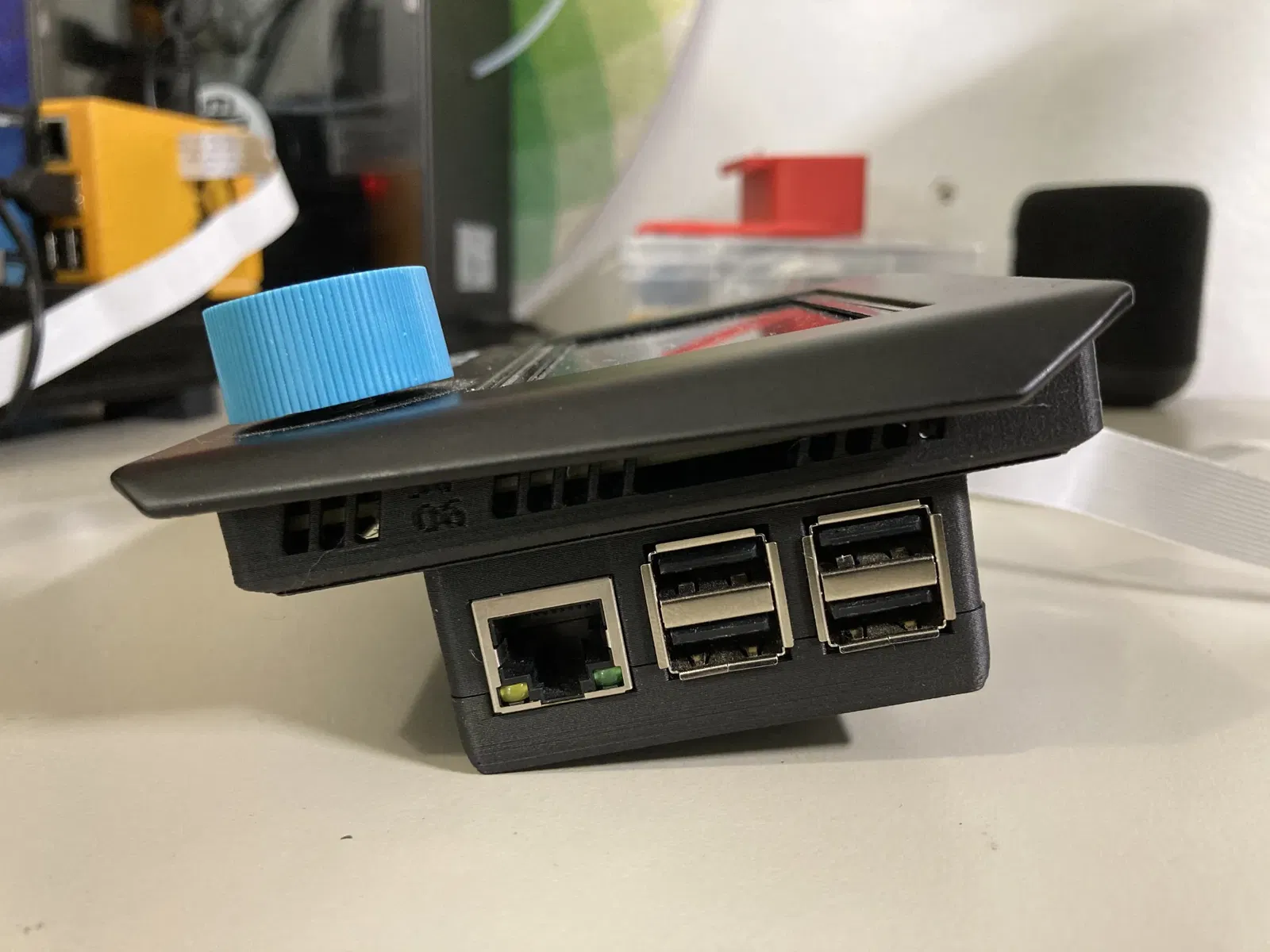

Ngay từ khoảnh khắc đầu tiên tôi nhận được Sovol SV06, tôi đã nghĩ đến việc đặt Pi dưới màn hình, vì vậy tôi giới thiệu với bạn thiết kế ba phần để thực hiện điều đó một cách dễ dàng.

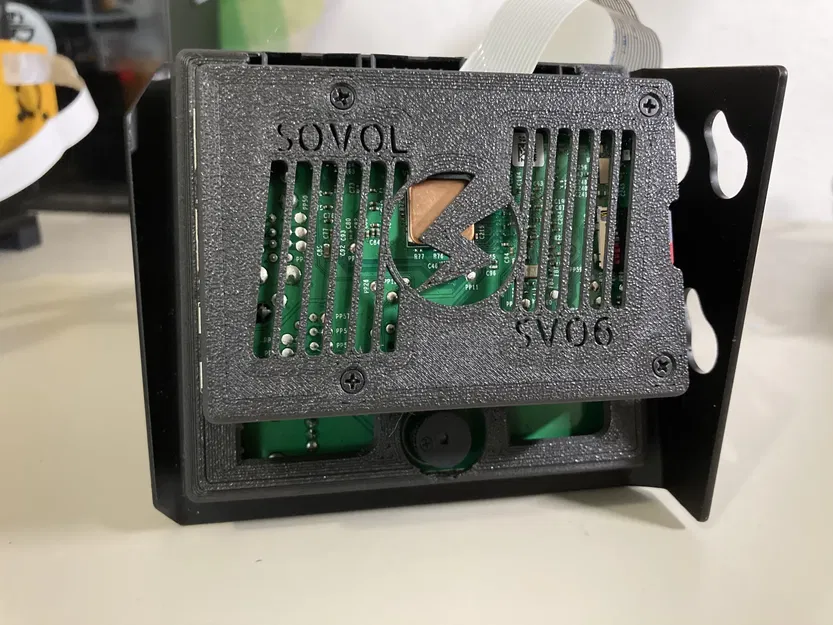

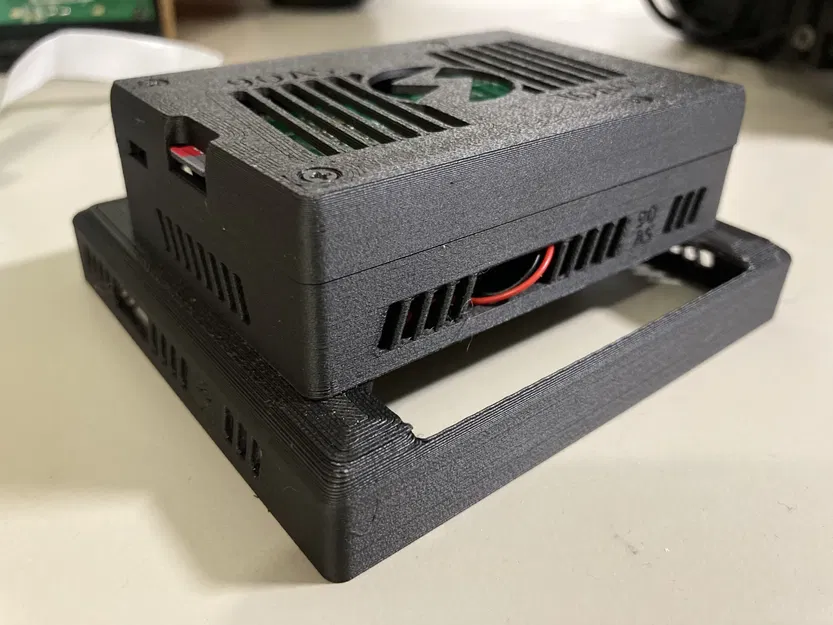

Phần đầu tiên là một nắp đậy gắn trực tiếp vào PCB màn hình, đây là một phần phổ quát, nó sẽ hoạt động với RPi3B hoặc RPi4B, nắp này được vít với phần giữa. Phần giữa hoặc kết nối (phần thứ hai) được sử dụng để giữ quạt (hoặc không, tùy thuộc vào phiên bản bạn tải về) với một hệ thống tab và nó có một vài lỗ cắt để bạn có thể đi qua các dây cáp phẳng từ camera hoặc một số GPIO. Phần cuối cùng là đế, nó được vít vào phần giữa và giữ toàn bộ cấu trúc. Hãy nhớ tải về kết nối và đế phù hợp cho Raspberry của bạn.

Để biết phần cứng cần thiết, hướng dẫn lắp ráp và in ấn, vui lòng đọc bên dưới.

Chúc bạn in ấn vui vẻ!!!

Nhật ký thay đổi

v3.0 - 12 tháng 10 năm 2023

• Thêm phiên bản đầu tiên cho Raspberry Pi 4B, kết nối đi kèm với hoặc không có giá đỡ quạt để bạn có thể điều chỉnh các giải pháp làm mát tùy chỉnh của riêng mình vì RPi4 đôi khi cần nhiều năng lượng hơn.
  • Nó đã được lấy cảm hứng từ các phần 3B nhưng cố gắng tiết kiệm một chút chiều cao và vật liệu, sự vừa vặn vẫn còn chặt chẽ.
• Tải lại tất cả các tệp để bạn có thể thấy sự khác biệt.
• Thêm tệp STEP để việc remix và/hoặc điều chỉnh có thể được thực hiện dễ dàng.

v2.0d - 3 tháng 4 năm 2023

• Phần giữa (từ bây giờ gọi là “Connector”) và đế đã được làm lại từ đầu và thiết kế lại hoàn toàn.
• Đã cố gắng mở thêm khoảng trống cho không khí mà không làm mất nhiều độ cứng.
• Sự vừa vặn chặt chẽ của phiên bản trước đã được giảm bớt bằng cách thêm các cạnh bo tròn tại các trục giữ gắn vào đế.
• Đã loại bỏ phần cắt không cần thiết gần quạt vì giờ đây “Cover” rất rộng rãi trong trường hợp bạn cần dẫn bất cứ thứ gì dưới màn hình. Cũng như hai lỗ để truy cập vào GPIO và cổng camera đã được cải thiện.
• Các tab của “Cover” đã được điều chỉnh để vừa vặn hơn khi lắp vào.
• Đã thêm hình ảnh của Sovol và SV06 để tạo phong cách nhà máy sang trọng (nhưng hiện đại).

v1.0 - 29 tháng 3 năm 2023

• Phiên bản đầu tiên sử dụng thiết kế vỏ gốc được lấy cảm hứng từ thiết kế của Roger Quintero và một bản remix từ vỏ RPi của locomoco (liên kết trong phần ghi công).

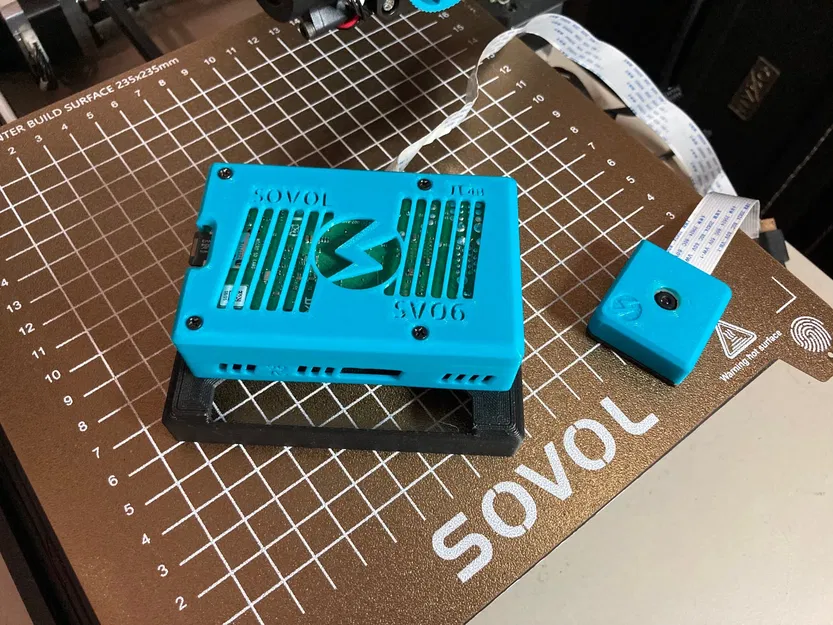

Hướng dẫn In Ấn

In tất cả các tệp như đã định hướng trong STL ngoại trừ connector RPi4B, bạn sẽ phải xoay 180º trên trục z, sử dụng brim đặc biệt trên “Connector” vì đây là một phần rất mỏng, đối với “Cover”, và chỉ cho vỏ, sử dụng hỗ trợ trên 70º để tránh vấn đề cầu (chúng sẽ rất tối thiểu và dễ gỡ bỏ, vì vậy đừng lo lắng).

Sử dụng 50% gyroid infill, 4 lớp tường và độ phân giải 0.2mm. Đối với vật liệu, bất kỳ thứ gì chắc chắn sẽ phục vụ mặc dù tôi khuyên bạn nên cải thiện độ cứng/linh hoạt trên phần giữa, vì vậy hãy sử dụng bất kỳ vật liệu nào mang lại điều đó cho bạn.

Bạn sẽ cần gì?

• Raspberry Pi 3B hoặc Raspberry Pi 4B
• Tất cả 3 phần đã in
• 4 vít countersink M2.5x4mm (cho vỏ vào phần giữa)
• 4 vít countersink M2.5x8mm (cho đế vào phần giữa)
• Tùy chọn: quạt 30mmx30mmx7mm 5V (https://www.amazon.es/dp/B07FVQG926)

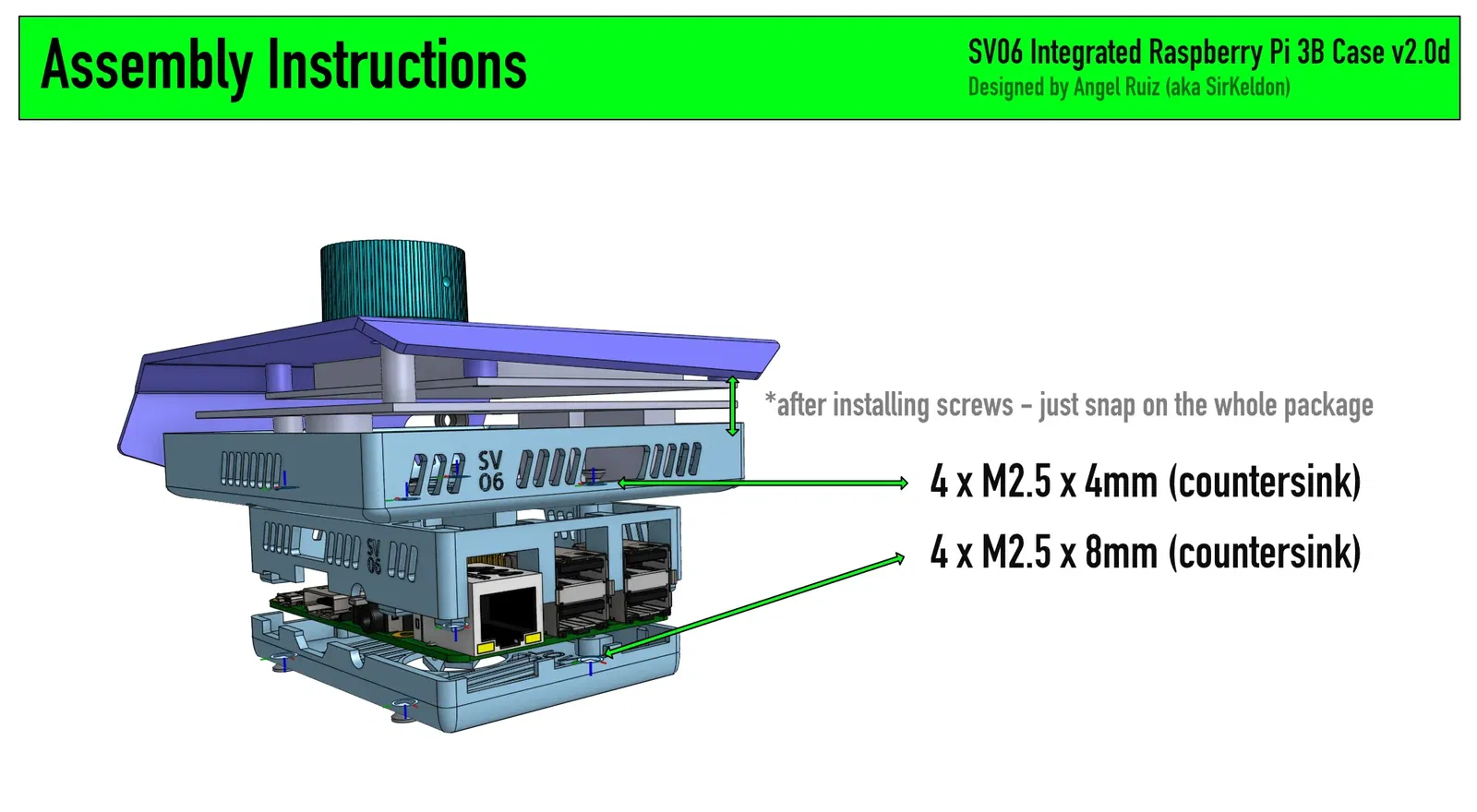

Hướng dẫn Lắp Ráp

Kiểm tra hình ảnh trong bộ sưu tập

Lời Khuyên

Tôi gợi ý bạn trước tiên lắp “Connector” vào “Cover”, sau đó, lấy Pi của bạn và kết nối các cáp của bạn và chèn vào connector, khi đã xong, hoàn thành việc lắp ráp.

Cũng như tôi khuyên bạn nên kết nối cáp màn hình trước khi gắn nó vào máy in của bạn. Ngoài ra, tùy thuộc vào cáp micro-USB mà bạn sẽ sử dụng để cấp nguồn cho Pi của mình, hãy làm cho cuộc sống của bạn dễ dàng hơn và sau khi chèn màn hình nhưng trước khi di chuyển nó xuống để khóa lại, hãy kết nối cáp ngay bây giờ vì việc truy cập có thể bị hạn chế khi khóa màn hình vào vị trí.

Credits

• Nắp snap-on được lấy cảm hứng từ thiết kế của Roger Quintero có sẵn tại đây: https://www.thingiverse.com/thing:5875091
• Vỏ và đặc biệt là giá quạt được lấy cảm hứng từ Locomoco: https://www.thingiverse.com/thing:4363616
