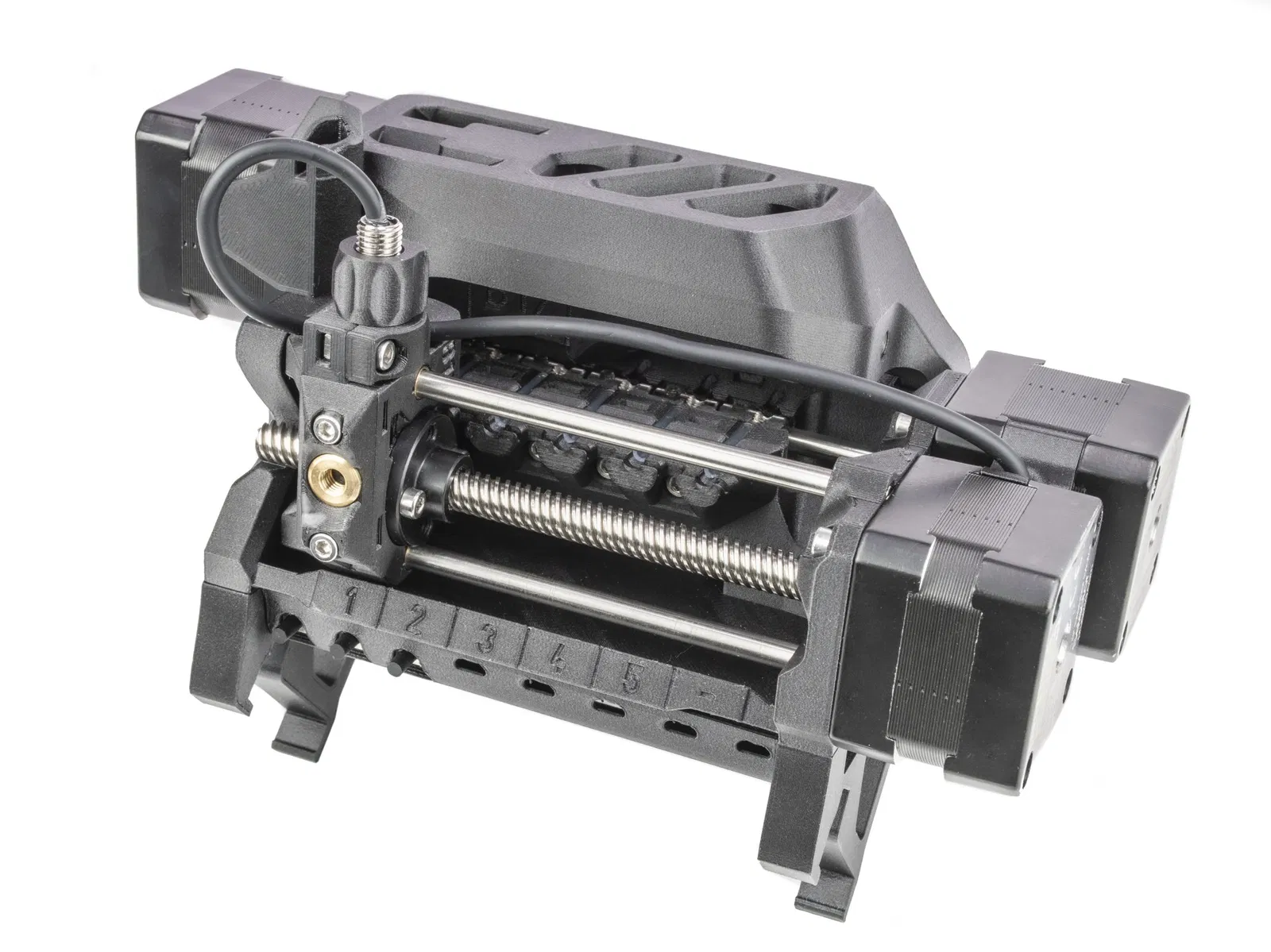

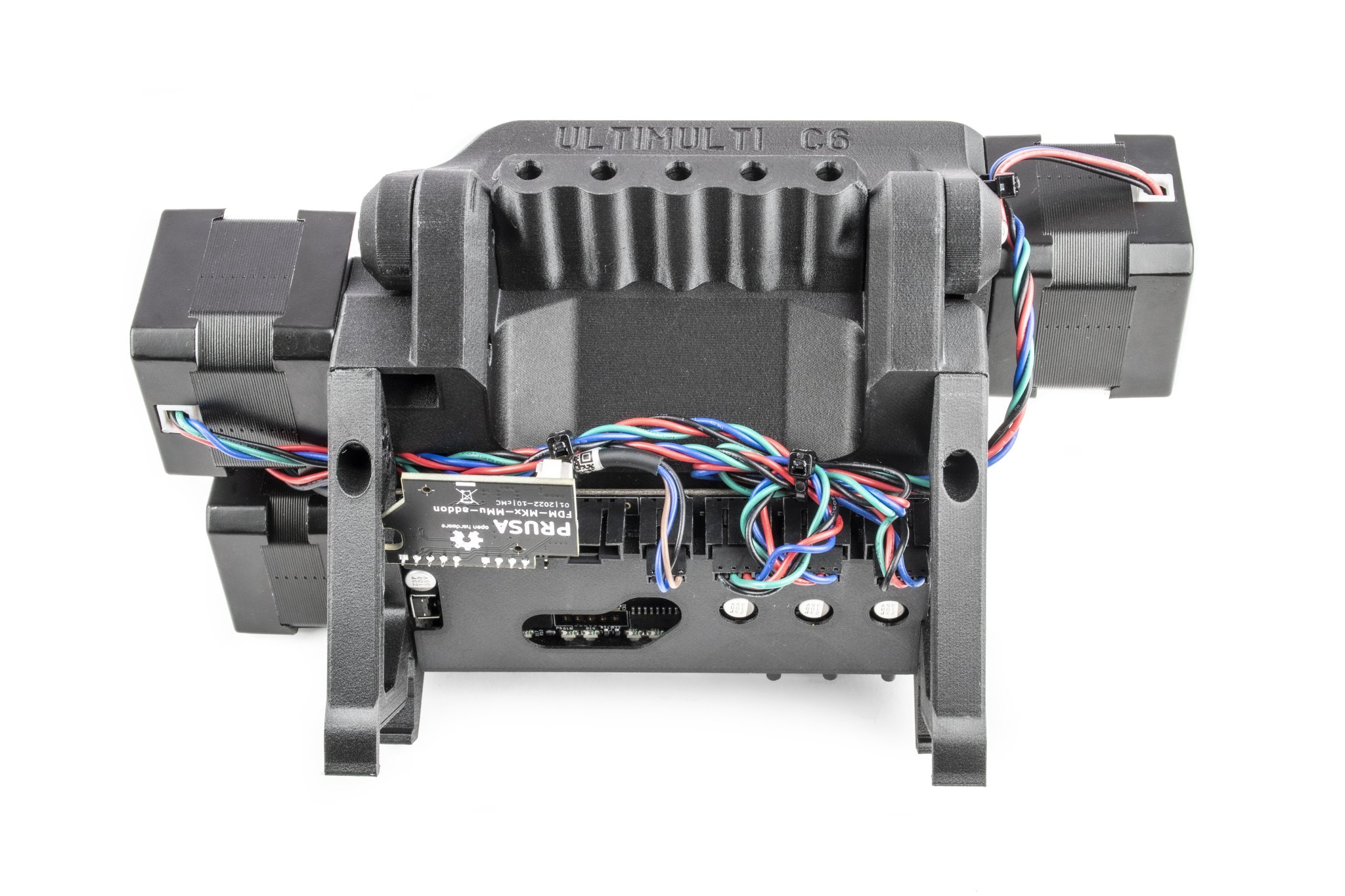

Giải pháp đa vật liệu Ultimulti cho MMU3

Ultimulti dự án MMU3 là một giải pháp đa vật liệu tự làm được phát triển song song với Original Prusa MMU3, với sự dễ sử dụng và độ tin cậy là hai mục tiêu cải tiến chính, trong khi vẫn duy trì tính tương thích ngược hợp lý với MMU2S trước đó. Ultimulti cung cấp nhiều khả năng nhìn thấy và truy cập vào đường dẫn filament cũng như các thành phần phần cứng khác. Điều này rất hữu ích khi bạn cần giải quyết một sự cố kẹt filament hoặc giải quyết một vấn đề tương tự trong quá trình hoạt động. - Nâng cấp từ Prusa MMU2S lên MMU3 Ultimulti: chỉ cần thêm một vài thành phần phần cứng và in các bộ phận nhựa mới, bạn có thể xây dựng Ultimulti.

• Đối với xây dựng Ultimulti MMU3 từ đầu; sử dụng các thành phần phần cứng Prusa MMU3 và chỉ cần in các bộ phận nhựa mới để có được Ultimulti. Ưu điểm nổi bật nhất của hệ thống này là khóa idler dễ dàng cho phép bạn mở và đóng thân idler chỉ với một tay. Bạn không còn phải tháo hai ốc vít để tiếp cận bên trong của MMU - và sau đó thiết lập lại độ căng idler ở cả hai bên. Lò xo căng idler đơn bên trong khóa cũng có nghĩa là việc hiệu chỉnh độ căng dễ dàng và chính xác. Nó cho phép đơn vị MMU định vị trục idler đáng tin cậy hơn do lò xo đơn có phạm vi biến dạng hiệu quả dài hơn. Ultimulti lý tưởng nên được sử dụng như một bộ đầy đủ các bộ phận nhựa của phiên bản cập nhật nhất. Trong trường hợp bạn chọn chỉ sử dụng một phần của nhựa Ultimulti trên MMU của bạn, vui lòng tham khảo ghi chú về tính tương thích ngược trên Github và mô tả các bộ phận trong liên kết bên dưới. Khi in các bộ phận nhựa, chiều cao lớp 0.15mm được khuyên dùng. Vật liệu PETG đã được thử nghiệm để hoạt động đáng tin cậy. Giống như với MMU2S, các bộ phận nhựa rất nhạy cảm với các khuyết tật in; đặc biệt là độ bám dính của lớp đầu tiên và sự biến dạng/nâng lên của bộ phận khỏi bề mặt gia nhiệt. Xác minh rằng sợi filament sử dụng là khô, lớp đầu tiên được đặt đúng cách, tỷ lệ làm mát của bộ phận đủ cao để duy trì độ chính xác về kích thước và nhiệt độ đầu phun đủ cao để đảm bảo sự liên kết lớp với lớp cũng như độ bám dính bề mặt in. Chimney Hiệu chuẩn chính xác MK3S+ nên được sử dụng trên đầu đùn MK3S+. Lưu ý, đã có một số phiên bản của các bộ phận Idler đầu đùn MK3S/+ MMU. Sử dụng phiên bản mới nhất. Việc lắp ráp tương tự như MMU3 gốc. @KM323_1097999 đã viết hướng dẫn lắp ráp trong phần bình luận. 42sol-eu đã mở rộng thêm hướng dẫn lắp ráp để sử dụng cùng với hướng dẫn MMU3: xem trên Github #### Phần cứng cần thiết: Để nâng cấp MMU2S lên MMU3 Ultimulti, có được bộ nâng cấp Prusa MMU3 là điều rất được khuyến nghị vì nó sẽ cung cấp cho bạn tất cả các thành phần mới cần thiết. Ngoài các bộ phận MMU2S, bạn sẽ cần: - Cáp dữ liệu MMU2S có thể được chỉnh sửa để cung cấp mức điện áp 5V tinh vi hơn cho bo mạch điện tử (như được giải thích trong video này của Chris Riley). Nguồn cung cấp 5V ổn định là rất quan trọng! Lý tưởng nhất, cáp MMU3 và addon PD-board là lựa chọn tốt nhất có sẵn.
• Nên sử dụng ống PTFE ID 2.5mm. (như trên MMU3) 5x650mm, 5x19mm, 1x360mm
• Ống PTFE 19mm và 360mm có thể có màu trong suốt để tăng cường khả năng nhìn thấy filament, tuy nhiên phần còn lại nên là ống PTFE không trong suốt thông thường (để giảm ma sát)
• Mặt sau của đơn vị được thiết kế để được trang bị 5 E3D collets để giữ các ống PTFE. (như trên MMU3). Ngoài ra, bạn có thể sử dụng 5x M6 hoặc M10 phụ kiện khí nén.
• Bộ chọn sử dụng kiểu tay cần fs-MK3S nam châm 10x6x2 và một viên bi thép từ tính 7mm (như trên MMU3). Lưu ý, các viên bi MK3S và MMU2S không phải là từ tính!!! - Idler được thiết kế để gắn vào trục động cơ bằng cách sử dụng một khớp kim loại (MMU3) hoặc một bộ chuyển đổi in 3D với bánh răng GT2-16 đã được sửa đổi. Hãy nhớ rằng độ đồng tâm của idler là rất quan trọng! Khớp Prusa gốc có chất lượng tốt hơn so với các loại của Trung Quốc.
• Đai ốc M3 cho vít hiệu chuẩn ống khói. (MMU3)
• sau đó chỉ cần tổng hợp đinh ốc và nut. Đa số có thể thu hoạch từ MMU2S như M3x10, M3x18, M3x30. Cần thêm các đai ốc vuông M3nS.
• tùy chọn, nam châm 8x6mm cho các bộ hiển thị động cơ Nam châm, đai ốc, lưỡi dao và các bộ phận cố định có thể được tìm thấy trong túi phụ tùng MK3S và MMU2S. Các bộ phận in 3D cho các sửa đổi khác nhau của UltiMulti như: - nâng cấp một phần MMU2S hoặc các bộ phận tương thích ngược nhiều hơn - phiên bản khóa idler đôi - phiên bản điện tử gắn trên đỉnh - đơn vị MMU tự đứng tích hợp vào bộ đệm cassette có sẵn tại: https://github.com/davidkerny/BUZA-ULTIMULTI
