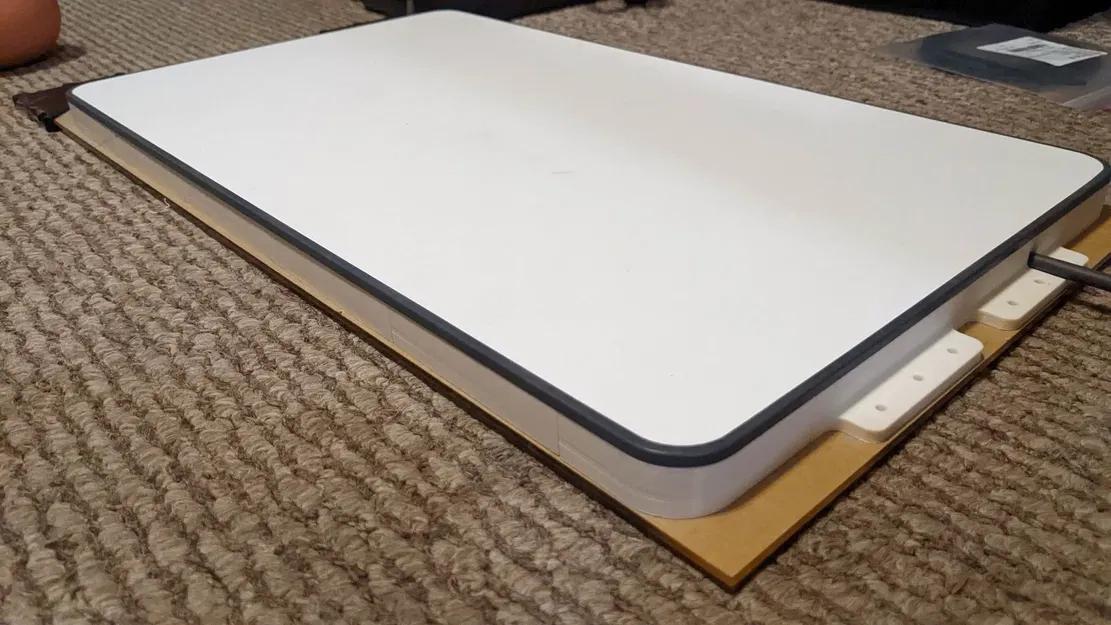

Giá đỡ phẳng cho Dishy hình chữ nhật của Starlink

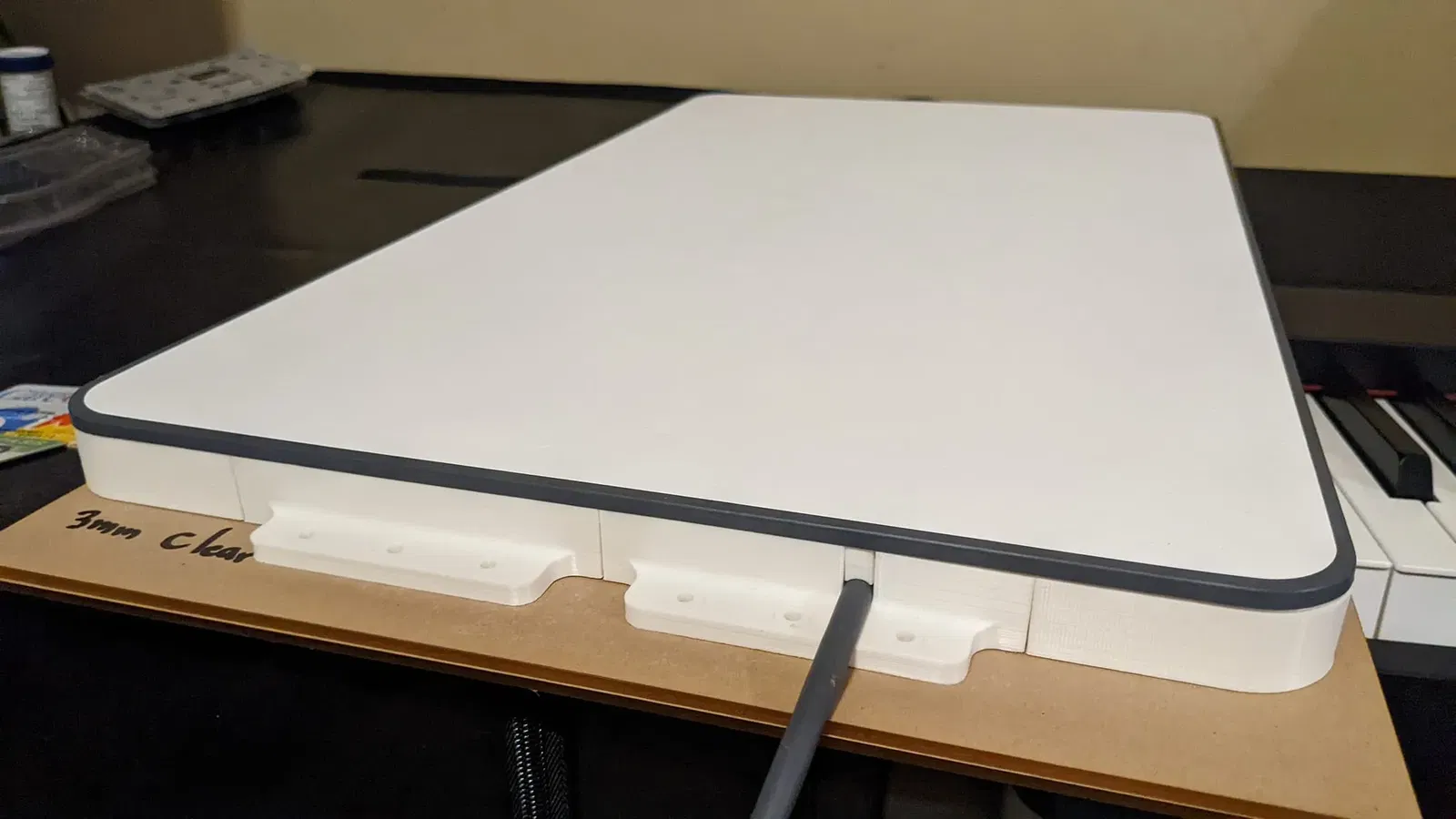

Đây là một bản remix của thiết kế gốc từ @chadfawcett_690675. Đã cập nhật kích thước để vừa vặn hơn. Tăng chiều cao lên 5mm để tránh dây cáp cọ vào PCB cũng như tấm acrylic cọ vào đầu nối PCB. Sử dụng tấm acrylic dày 3mm (1/8"), toàn bộ thiết lập (bao gồm dishy, giá đỡ phẳng, tấm acrylic) sẽ có độ dày khoảng 25mm (1"). Điều này cũng loại bỏ lỗ truy cập hình chữ nhật trên tấm acrylic. Lỗ nơi dây cáp đi qua được thiết kế để sử dụng dây cáp gốc mà bạn lấy từ cột. Nếu sử dụng dây cáp khác, hãy lưu ý rằng nó nên có đường kính khoảng 6.3mm hoặc 1/4" (0.25"). Các bộ phận được lắp ráp bằng keo dán siêu gorilla. Thiết kế để sử dụng với vật liệu vòng o-ring 1/8". https://a.co/d/9pIeBk6 Tôi đã sử dụng một bu lông đầu hex có rãnh M2.5*12mm Hướng dẫn: Khuyến nghị in bằng ASA vì khả năng chống nhiệt và UV. ABS cũng có thể sử dụng. PETG sẽ phụ thuộc vào nơi bạn sống. In với chiều cao lớp 0.15 để có thể in chính xác tất cả các chi tiết nhỏ và ren bu lông. 0.2 có thể hoạt động. In các bộ phận theo bội số của những gì được nêu dưới đây. 2x - 5cornerA 2x - 5cornerB 2x - 5Lmount 2x - 5Lstraight 1x - 5cablemount 1x - 5mount 6x - 5straight 1x - 5stub Chúc bạn vui vẻ!! Tuyên bố miễn trừ trách nhiệm: Dự án này nhằm mục đích lắp vừa dishy hình chữ nhật của tôi vào giá đỡ. Tôi không biết có sự khác biệt nào trong kích thước của từng dishy hay không, vì vậy hãy lưu ý rằng có thể nó sẽ không vừa với của bạn.
