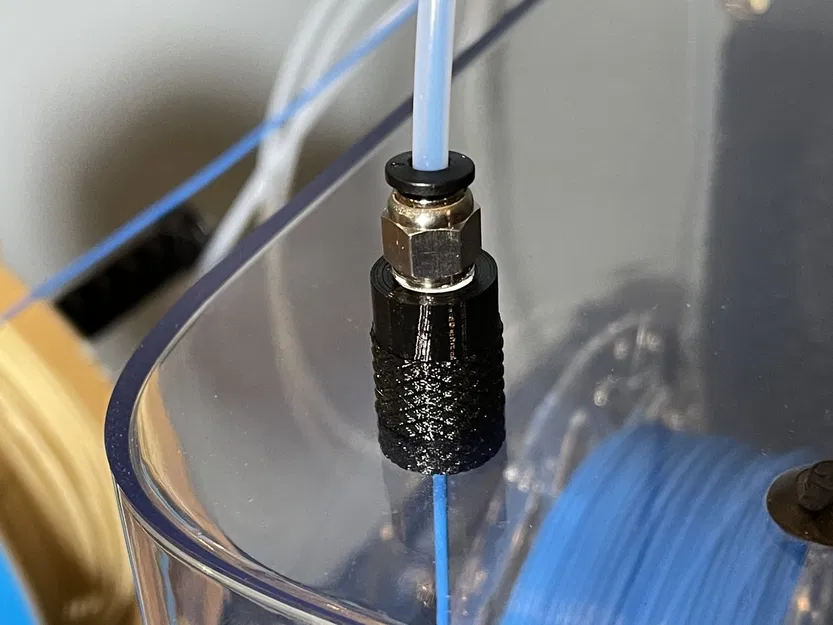

Bộ chuyển đổi PTFE cho PC4-M10 dùng trong Drybox

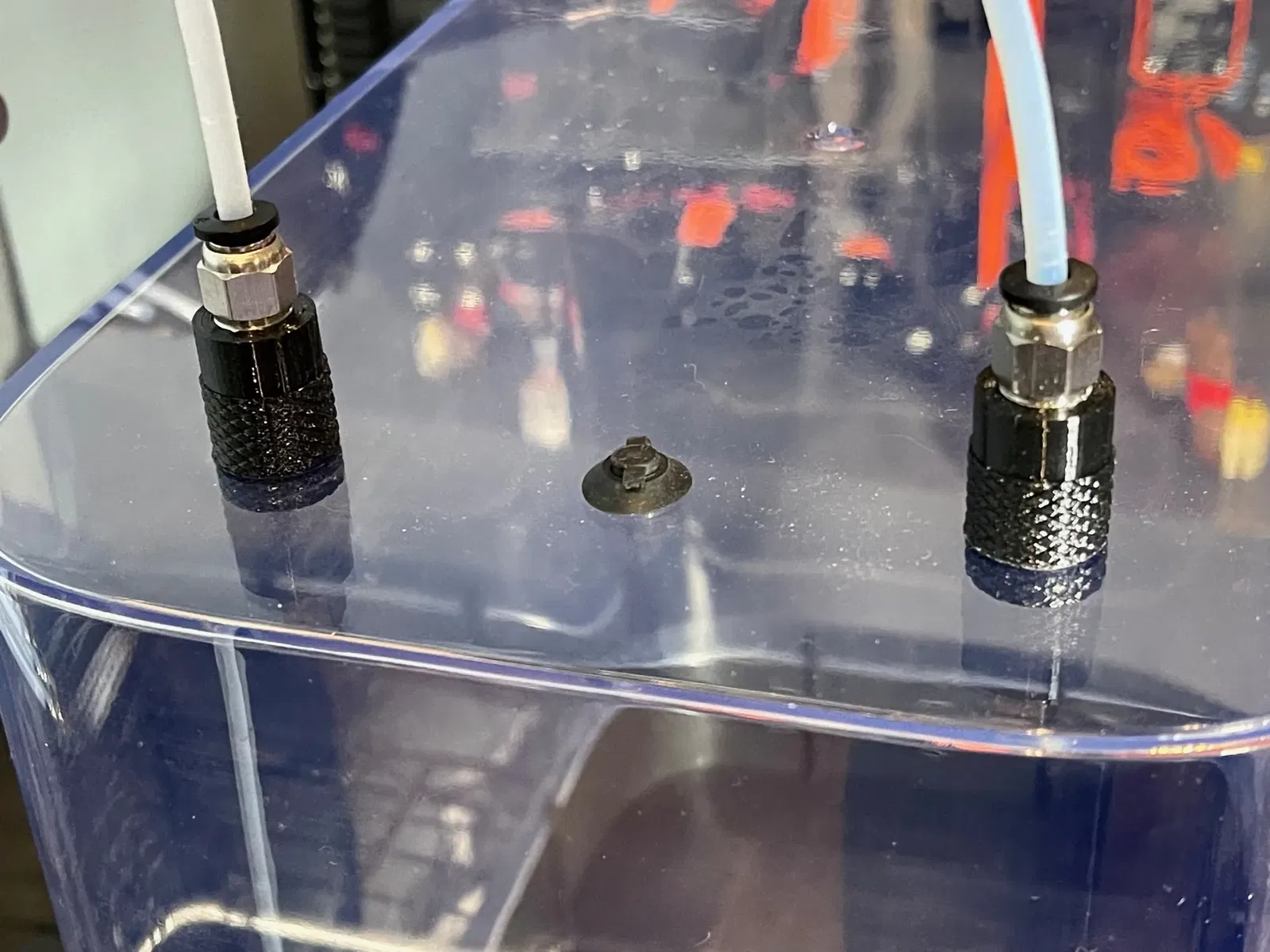

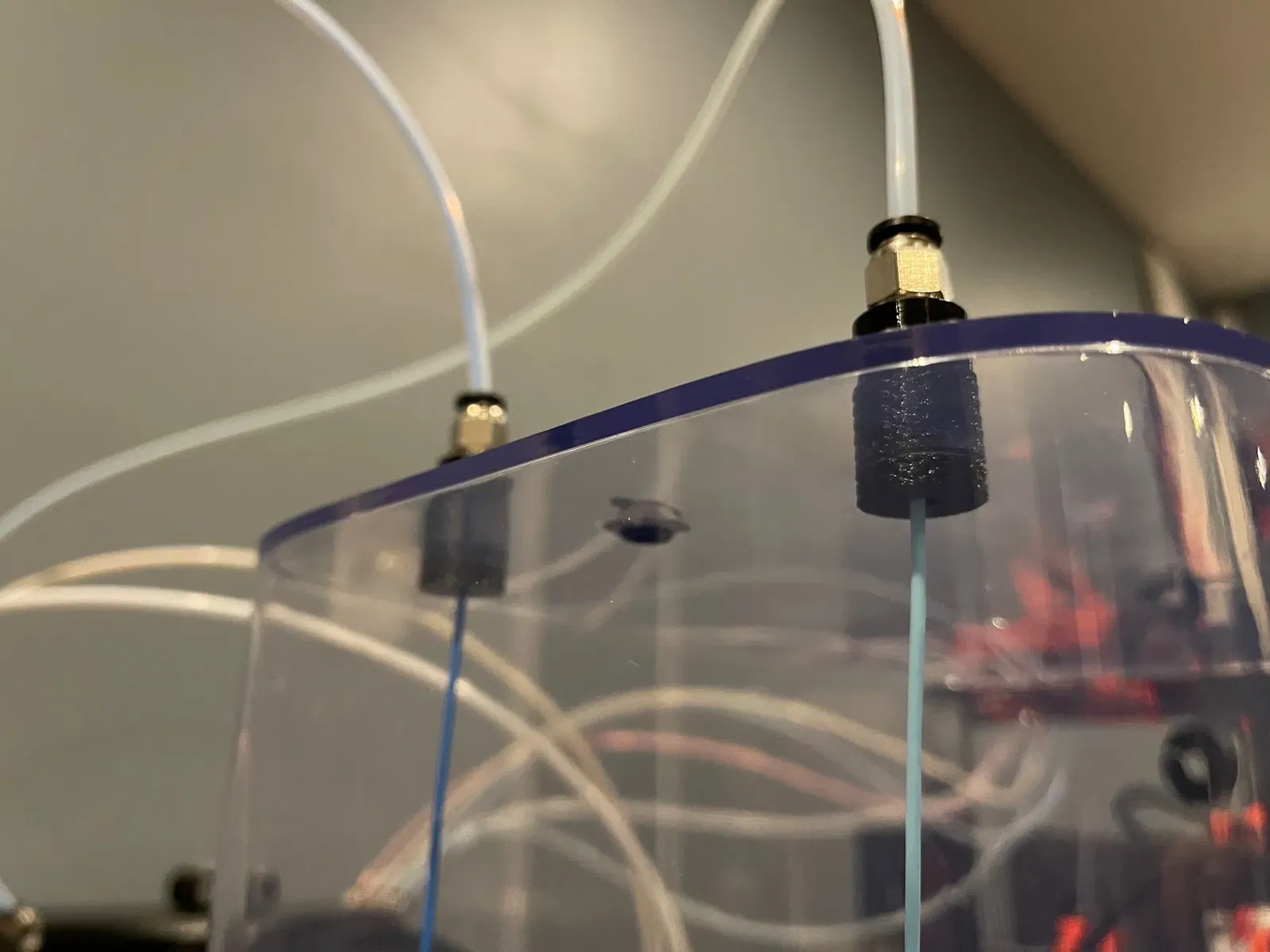

Phần này được sử dụng với một hộp khô như polybox, nơi dây filament đi qua một lỗ trên tường của hộp khô. Có phiên bản ren dài và ngắn cho các độ dày tường khác nhau. Tôi đã giữ nguyên hình dạng chính và vẻ ngoài của tay cầm bên ngoài nhưng đã thay đổi những điều sau: - Đã thay đổi các ren vít PC4-M10 từ 1.5 thành khoảng cách ren 1mm

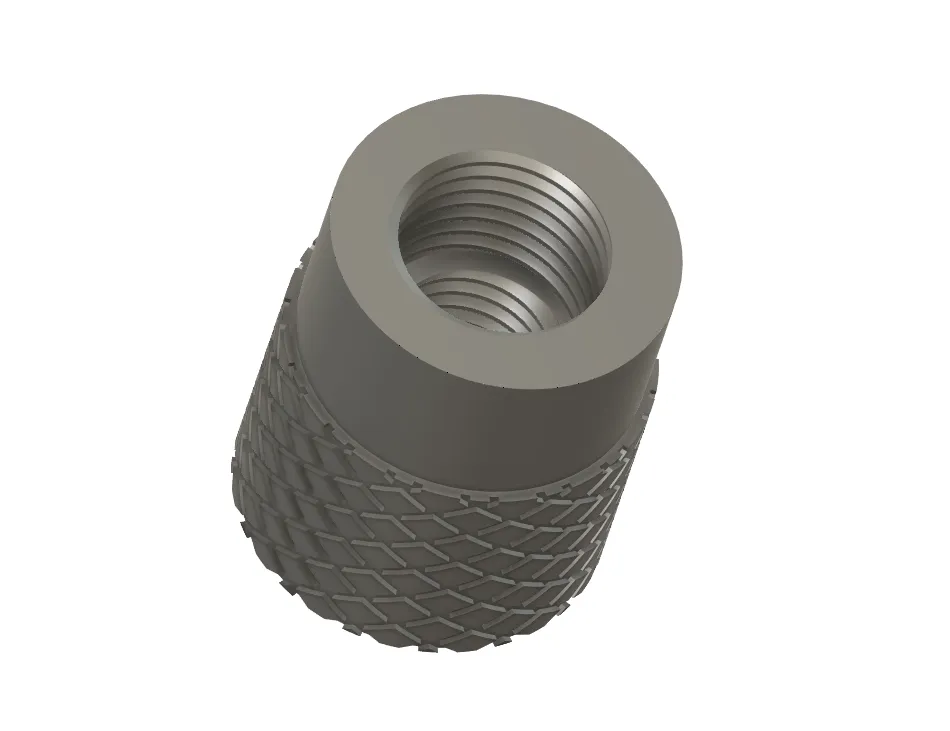

• Đã làm cho các bức tường bên ngoài của phần trên dày hơn một chút (~15mm đường kính) để tăng cường độ bền
• Đã thiết kế lại kích thước ren của các phần vít nhựa ở dưới để thêm một chút không gian/tolerance: có ít ren hơn và lớn hơn (9 ren lớn hơn thay vì 11 ren nhỏ hơn) để dễ dàng ren hơn và mạnh mẽ hơn
• Lỗ filament ở phần dưới lớn hơn một chút từ 3.0 giờ thành 3.25 đường kính và cũng được vát
• Một phần dưới dài hơn thay thế được cung cấp cho các lỗ có độ sâu lớn hơn 2mm. Thực tế, tôi khuyên bạn nên sử dụng phần dài hơn này trừ khi bạn đang đi qua một tấm nhựa mỏng của polybox hoặc hộp khô. Tôi đã in bằng PETG với độ cao lớp 0.2 và 3 viền mà không có hỗ trợ hoặc viền. In phần trên và dưới riêng biệt hoặc in các đối tượng hoàn chỉnh (cài đặt in/tùy chọn đầu ra/các đối tượng cá nhân hoàn chỉnh - xem .3mf) để giảm hiện tượng kéo sợi. Tôi đã có thể ren lại phần dưới với kích thước ren lớn hơn và thêm các độ lệch 0.1mm và đã cắt bớt một chút các phần ren nhọn để cải thiện các ren nhựa. Nếu lỗ sâu hơn 3mm, hãy sử dụng phần đáy dài hơn vừa mới thêm, phần này thêm 3mm chiều dài cho chân vít. Xem bộ sưu tập của tôi có tên used on MMU cho tất cả các phần tôi sử dụng trong thiết lập MMU của mình, bao gồm một số thứ thêm đồi vào đường đi của filament để đảm bảo vị trí thu hồi đã thành công ngăn chặn lỗi tải và nghiền filament trên idler. Thiết kế đường đi mới nhất của tôi - <> Tôi cũng sử dụng những món đồ này: Thanh spacer ngắn - https://www.printables.com/model/460874 Riser và couplers - https://www.printables.com/model/432647 PTFE góc giá đỡ - https://www.printables.com/model/470374 (Mới) - Phần đầu tiên của một thiết kế lại đường ống filament lớn sẽ thấy nhiều bộ phận ở trên được điều chỉnh - PTFE Hanger/friction/extendor - https://www.printables.com/model/551257 Các mặt hàng ống PTFE khác: Vòng giảm căng cho việc định tuyến ống PTFE từ Polybox https://www.printables.com/model/418131 (bao gồm một kẹp hoạt động với mục bên dưới) Ống PTFE với khung trên có ren PC3M10 1mm 'Kết nối cần câu' cho máy in MK3S https://www.printables.com/model/428973 Kết nối cong ống PTFE phía sau 'Thuyền Viking' MMU2S cho 5 ống PTFE https://www.printables.com/model/428281
